Dönər mil dodaq möhürləriadətən neft möhürləri kimi tanınır. Onlar fırlanan rulman yuvalarına quraşdırılır və fırlanan şafta qarşı nisbi hərəkətə məruz qalırlar. Metal əlavə struktur dəstəyi təmin edir, jartiyer yay isə sızdırmazlıq dodağına radial ön yükləmə tətbiq edərək sürtkü yağının sızmasının və xarici çirkləndiricilərin daxil olmasının qarşısını alır.

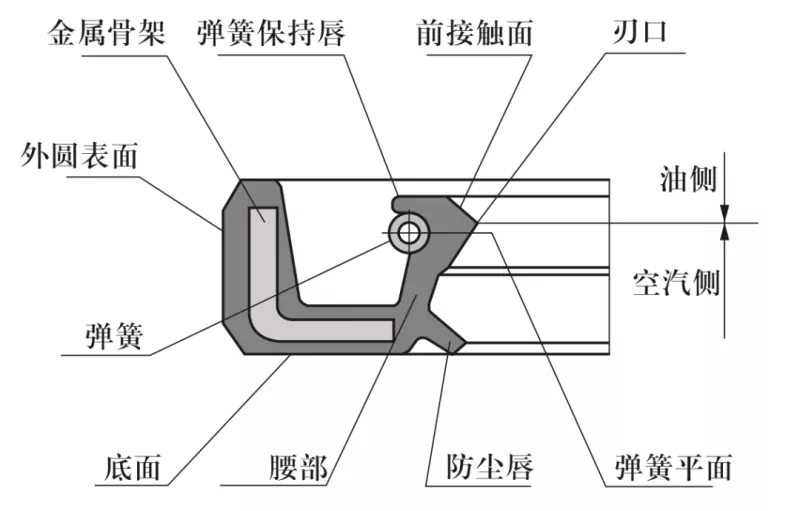

Ümumi yağ möhürlərinin kəsiklərinin sxemi
1. Şaft materialı: Adətən karbon polad və ya paslanmayan poladdır. Yüksək sürətli tətbiqlər üçün, HRC 40-45 sərtliyi olan xrom örtük istifadə olunur.
2. Fırlanan şaftın və gövdə çuxurunun dizaynı: Şaftın səthi hamar və çapıqsız olmalıdır. Spiral emal işarələri sızmaya səbəb olan nasos effekti yarada bilər; buna görə də, möhürün quraşdırıldığı şaft sahəsini Ra 0,1-0,5 μm səth pürüzlülüyünə qədər üyütmək tövsiyə olunur. Fırlanma sürəti artdıqca daha hamar bir bitirmə tələb olunur.
Quraşdırmanı və sökülməsini asanlaşdırmaq üçün şaft və gövdə çuxuru Şəkil 1 və 2-də göstərildiyi kimi şaftlarla və ya yuvarlaq kənarlarla dizayn edilməlidir.

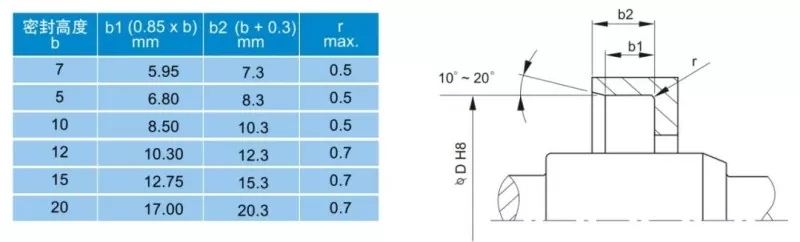

Şəkil 1: Gövdə çuxurunun pah dizaynı

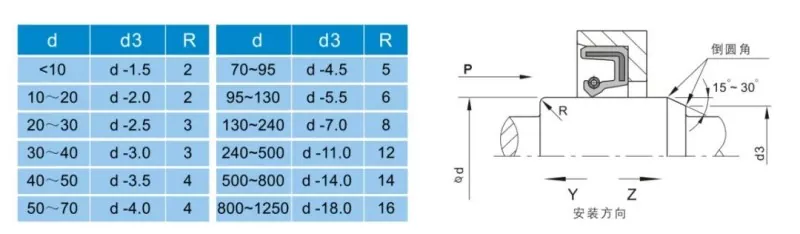

Şəkil 2: Fırlanan şaftın pah dizaynı

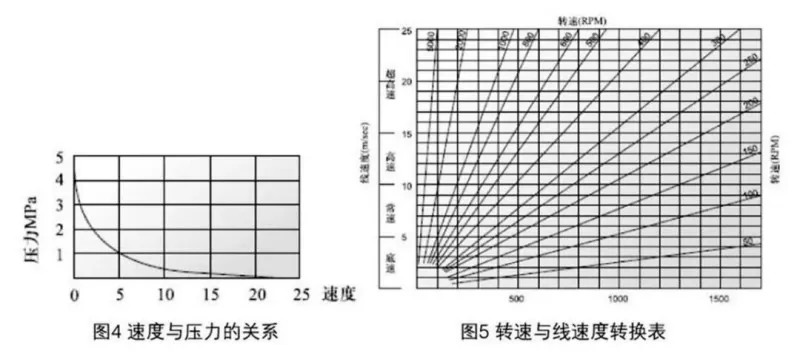

Sızdırmazlıq performansına təsir edən bir çox amil var. Yağ möhürünün öz materialından və strukturundan başqa, mühit, temperatur, təzyiq, yağlama, sürət və səthin pürüzlülüyü kimi amillər performansa birbaşa təsir göstərir və bu amillər çox vaxt bir-biri ilə qarşılıqlı əlaqədə olur. İstifadəçi arayışı üçün aşağıdakı diaqramlar təqdim olunur.

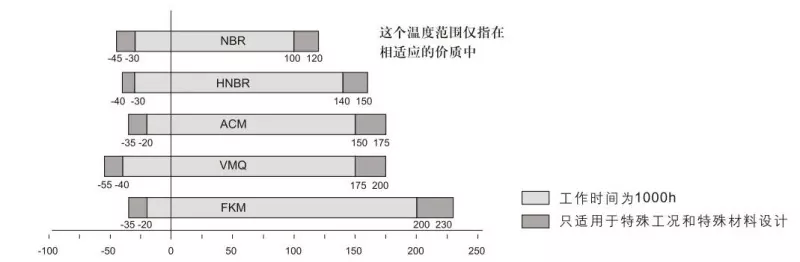

Şəkil 3: Yağ möhürlərinə temperaturun təsiri

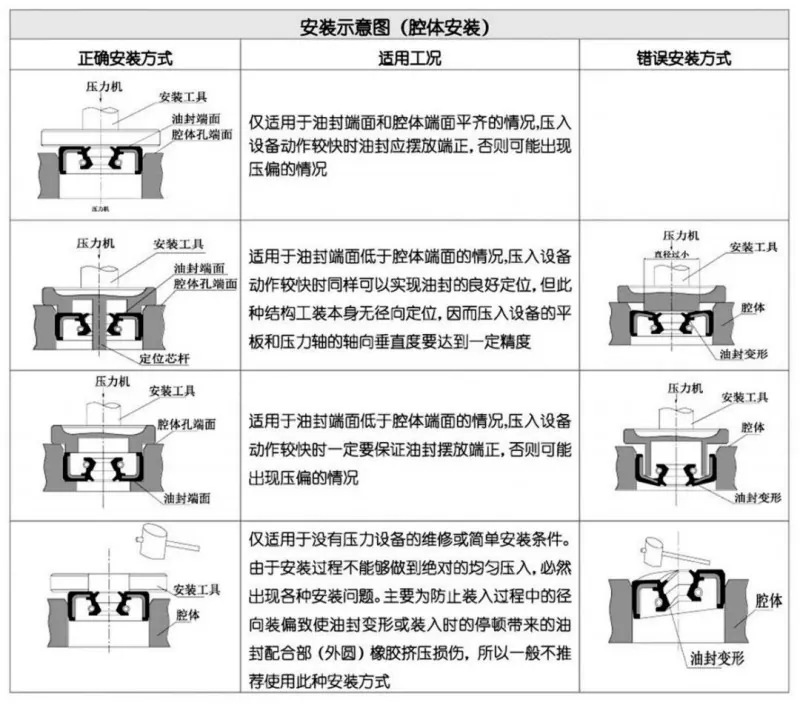

Diqqətli quraşdırma, yağ möhürünün düzgün işləməsi üçün vacib şərtdir.
