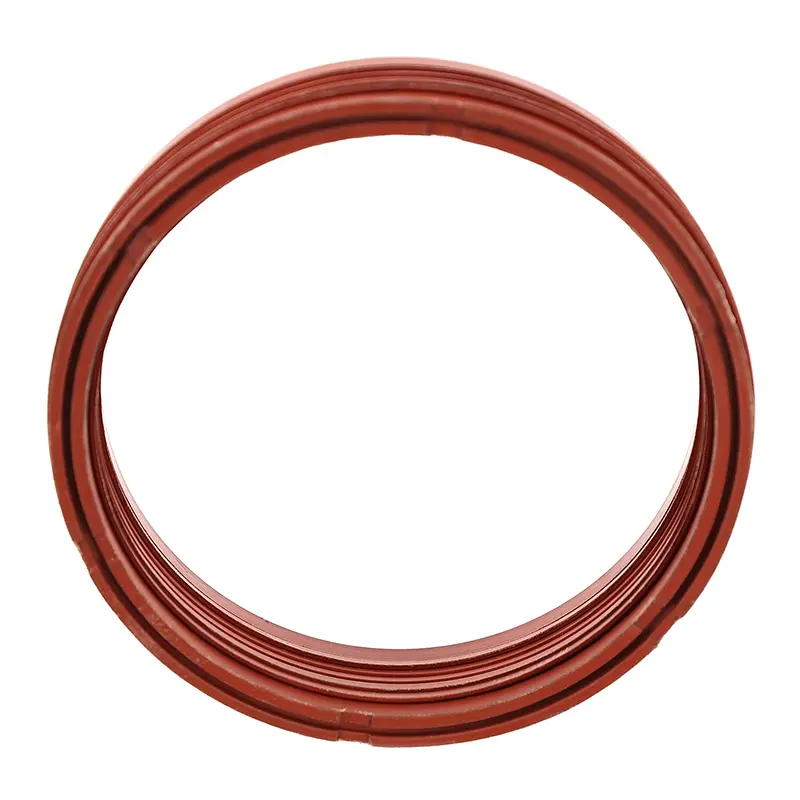

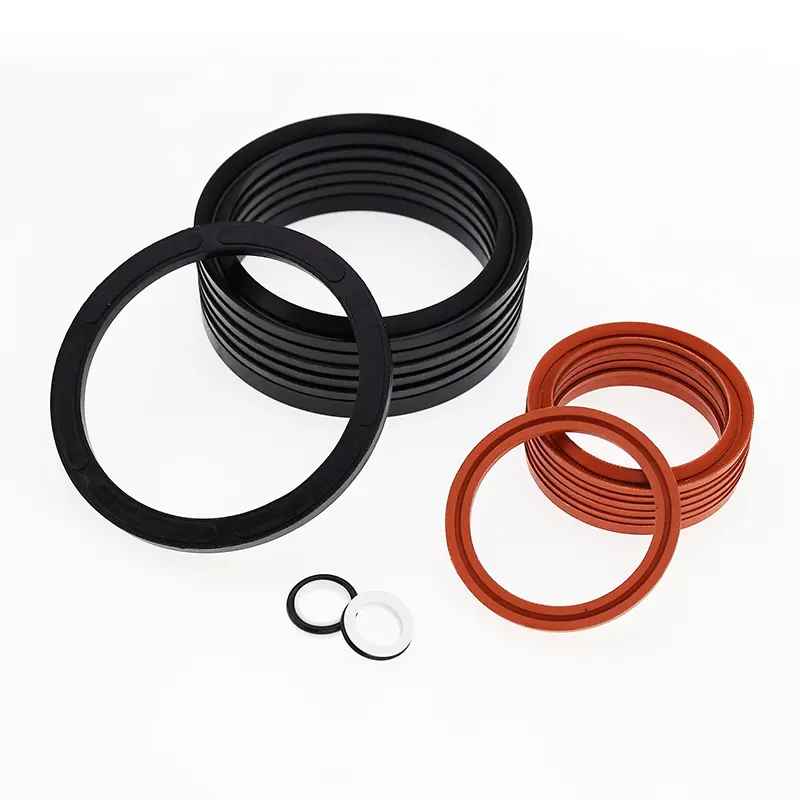

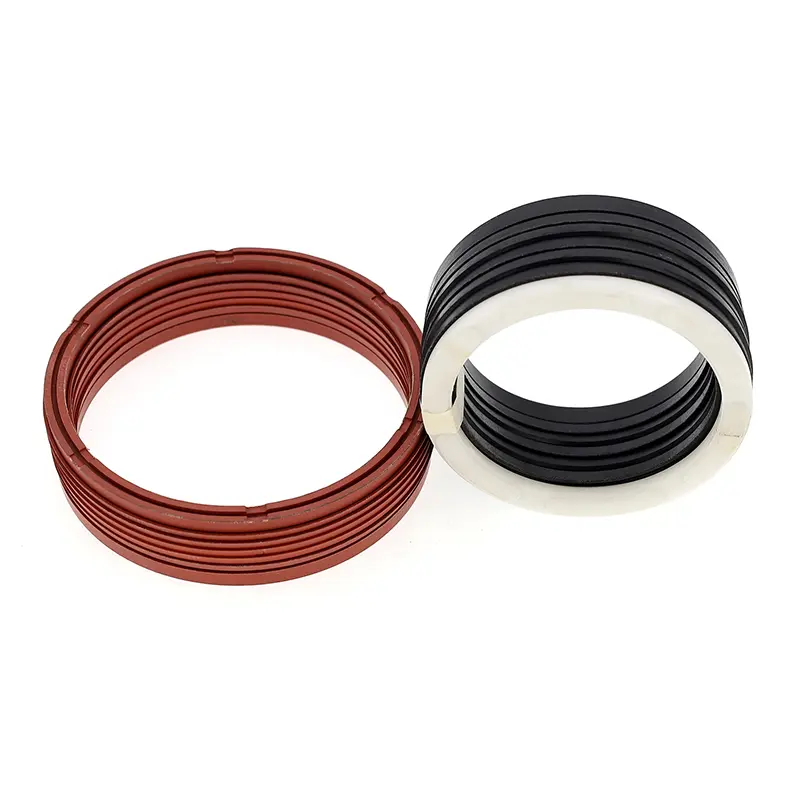

Piston çubuqları üçün V şəkilli birləşmə möhürü bir dəst (ən azı üç) V şəkilli möhürləmə üzüklərindən, bir sıxılma üzüyü və dəstək ringindən ibarətdir. Qarşılıqlı hidravlik tətbiqlərdə birtərəfli təzyiq möhürlənməsi üçün uyğundur. Quraşdırma zamanı möhürləmə materialı ilə uyğun bir yağ tətbiq olunmalıdır. Monolit (qapalı) bir boşluqda quraşdırıla bilməz.
Xüsusiyyətlər:
1. Müxtəlif tətbiqlərə uyğun olmaq üçün optimal tənzimləməyə imkan verən geniş materiallar mövcuddur.
2. Sərt işləmə şəraitində istifadə üçün uyğundur, demək olar ki, bütün mediaya və tələb şərtlərinə uyğunlaşma.
3. Yağsız yağlama möhürləri üçün uyğun uzun xidmət müddəti (müvafiq material seçimi ilə) uyğundur.
4. Tənzimlənən sızdırmazlıq performansı və sürtünmə contanın tənzimlənməsi ilə nail olmaq olar və eksial ölçüsü V şəkilli sızdırmazlıq üzüklərini əlavə etmək və ya çıxarmaqla tənzimlənə bilər.
5. Zəif sızdırmazlıq səthinin keyfiyyəti ilə də təsirli olur.
Tətbiq olunan əməliyyat şərtləri (həddindən artıq dəyərlər eyni vaxtda görünməməlidir)
|
Təzyiq mpa |
Temperatur ℃ |
Sürət m / s |
Mühit |
|||
|
≤60 |
-35 ~ 100 (nitril kauçuk və ya nitril parça rezin) |
-20 ~ + 200 (fluororubber və ya flüororubber parça) |
-200 ~ + 260 (PTFE) |
≤0.5 (rezin və ya parça dəmirsiz rezin) |
≤15 (ptfe) |
Demək olar ki, bütün media (maddi birləşmənin ağlabatan seçimi) |
Material
1. Təzyiq üzük materialları: ptfe, nitril-butadiene rezin (NBR) parça, flüororubber-butadiene rezin parça, neylon, polioksimetsil
2. V-Ring Materialları: PTFE, Nitril-Butadiene rezin (NBR) parça, flüororubber, flüororubber-butadiene rezin parça, poliuretan
3. Dəstəkləmə Materialları: Nitril-Butadiene rezin parça, Fluororubber-Butadiene rezin parça, neylon, polioksimetsil, ptfe
Sifariş üçün
|
Model |
Material |
Tətbiq olunan əhatə dairəsi |
Möhürləmə |
|
RC15-A |
V-RING: NBR parça, təzyiq üzüyü, dəstəkləmə üzüyü: nbr parça / pa / pom / ptfe |
Normal temperatur, yüksək təzyiq |
Yaxşı |
|
RC15-b |
V-RING: FKM Bezi, Təzyiq üzüyü, Dəstək Üzüyü: FKM geyim / ptfe |
Yüksək temperatur, yüksək təzyiq |
Yaxşı |
|
Rc15-c |
V-RING: NBR, Təzyiq üzüyü, Dəstək Üzüyü: NBR Paltar / PA / POM / PTFE |
Normal temperatur, orta və aşağı təzyiq |
Əla |
|
RC15-D |
V-RING: FKM, Təzyiq üzüyü, Dəstək Üzüyü: FKM geyim / ptfe |
Yüksək temperatur, orta və aşağı təzyiq |
Əla |
|
RC15-e |
V-RING: NBR + NBR parça birləşməsi, təzyiq üzüyü, dəstək üzüyü: nbr parça / pa / pom / ptfe |
Normal temperatur, orta və yüksək təzyiq |
Çox yaxşı |
|
RC15-F |
V-RING: FKM + FKM Parça birləşməsi, Təzyiq üzüyü, Dəstək Üzüyü: FKM geyim / ptfe |
Yüksək temperatur, orta və yüksək təzyiq |
Çox yaxşı |
|
RC15-G |
V-Ring, Təzyiq üzüyü, Dəstək Üzüyü: PTFE1 / PTFE2 / PTFE3 / PTFE4 |
Yüksək temperatur və yüksək təzyiqli aşındırıcı media |
Normal |
|
RC15-H |
V-RING: İB, Təzyiq üzüyü, Dəstək Üzüyü: PU / PA / POM / PTFE |
Normal temperatur, orta və yüksək təzyiq |
Çox yaxşı |
Quraşdırma Chamfer qaydaları
|
Rod diametri d |
Chamfer Uzunluğu Zmin |
|
0 ~ 100 |
5 |
|
101 ~ 200 |
7.5 |
|
200 ~ 500 |
10 |
|
> 500 |
12.5 |
V şəkilli möhürlər, optimal möhürləmə və sürtünmə əldə etmək üçün kasketi tənzimləməklə eksenel ölçüdə tənzimlənə bilər. Zərif ölçüsünü tənzimləməklə uzunmüddətli əməliyyatdan sonra ilkin aşınma uzadıla bilər. Tənzimlənən möhür boşluğu axial ölçüsü üçün tövsiyə olunan dizayn, 7.5% L düzəliş çeşidi ilə 1.025L-dir.
