Təzyiqə davamlı skelet yağı möhürlərinin funksiyası, ümumiyyətlə, yağlama yağının sızmasının qarşısını almaq üçün ötürmə hissələrindəki çıxış hissələrindəki yağlama hissələrindən yağlanmaya ehtiyacı olan hissələri təcrid etməkdir.

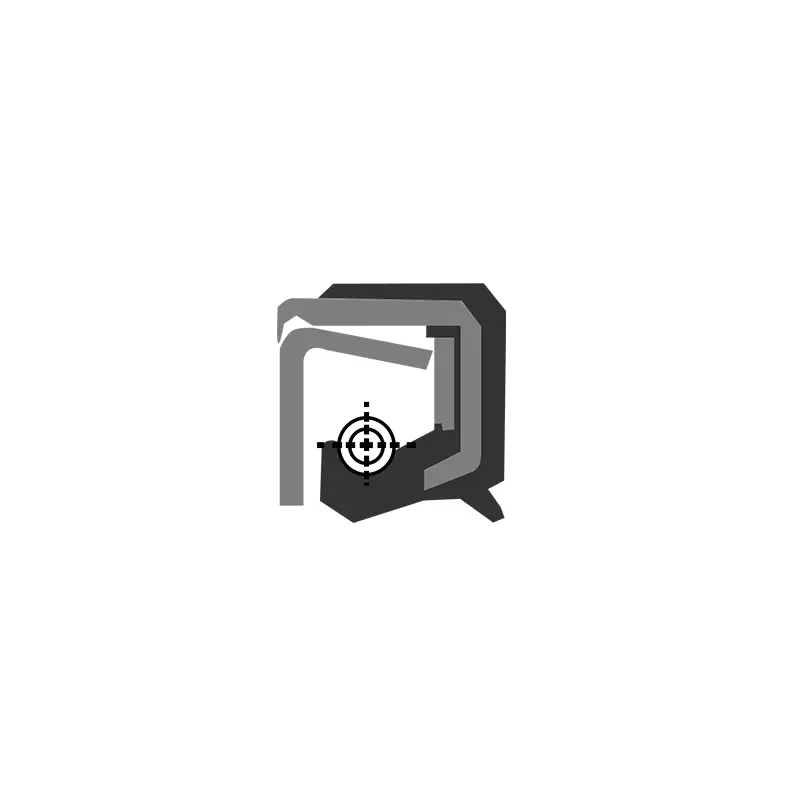

Təzyiqə davamlı skelet yağı möhürlərinin quruluşu üç hissədən ibarətdir: möhürləmə orqanı, skelet və özünü sərtləşdirən baharın möhkəmləndirilməsi. Sızdırmazlıq orqanı müxtəlif hissələrə görə alt, bel, qabaqcıl və möhürləmə dodağına bölünür. Adətən, sərbəst vəziyyətdə skelet yağı möhürünün daxili diametri şaft diametrindən daha kiçikdir və müəyyən bir "müdaxilə məbləği" var. Buna görə, yağ möhürü yağ möhürü oturacağa və milin yandırılmasının ardından, yağ möhürü kəsmə kənarının elastik qüvvəsi və özünü sərtləşdirən baharın daralması qüvvəsi mili üzərində radial sıxma qüvvəsi istehsal edir, bununla da ən yaxşı möhürləmə effekti əldə edir. Ümumi təzyiqə davamlı skelet dizaynında kiçik dodaq deformasiyası var və təzyiq vəziyyətlərində fırlanan şaftların möhürlənməsi üçün istifadə olunur.
Məhsul xüsusiyyətləri və tətbiqləri:
Məhsul üstünlükləri:
Üçlü struktur dizaynı: möhür gövdəsi, möhkəmləndirilmiş skelet və özünü sərtləşdirən rulon baharı əla möhürləmə effekti təmin etmək üçün birlikdə işləyir.
Radial sıxma qüvvəsi: kənar elastik qüvvə və bahar daralması qüvvəsi ən yaxşı sızdırmazlıq performansını təmin etmək üçün şaftın radial sıxma qüvvəsi istehsal edir.
Təzyiqə davamlı dizayn: Ümumi təzyiq davamlı skelet, yüksək təzyiqli fırlanan mil möhürləmə hadisələri üçün uyğun olan dodaq deformasiyasını kiçik edir.
Geniş tətbiqetmə: Təzyiqə davamlı skelet yağı möhürləri yağlama yağının sürtkü yağının azaldılmasına mane olmaq üçün müxtəlif fırlanan mil möhürləri üçün uyğundur.
Tətbiq ssenariləri:
Dönən mil möhürləri: Təzyiqə davamlı skelet yağı, yağ sızmasının qarşısını almaq üçün təzyiq vəziyyətlərində şaftların fırlanması üçün istifadə olunur.
Sənaye avadanlığı: mexaniki ötürmə sistemləri və hidrolik sistemlər kimi sürtkü tələb edən möhürləmə hissələri üçün uyğundur.

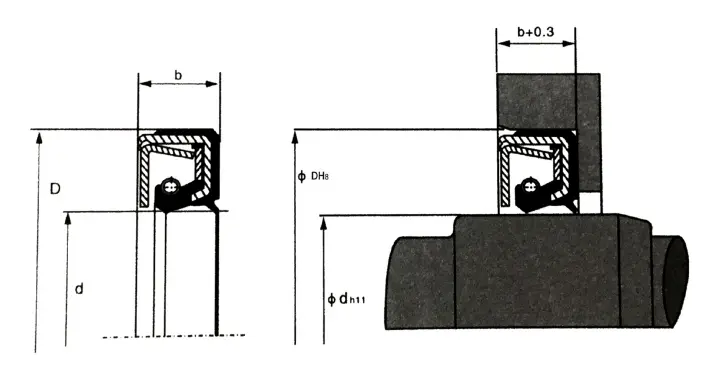

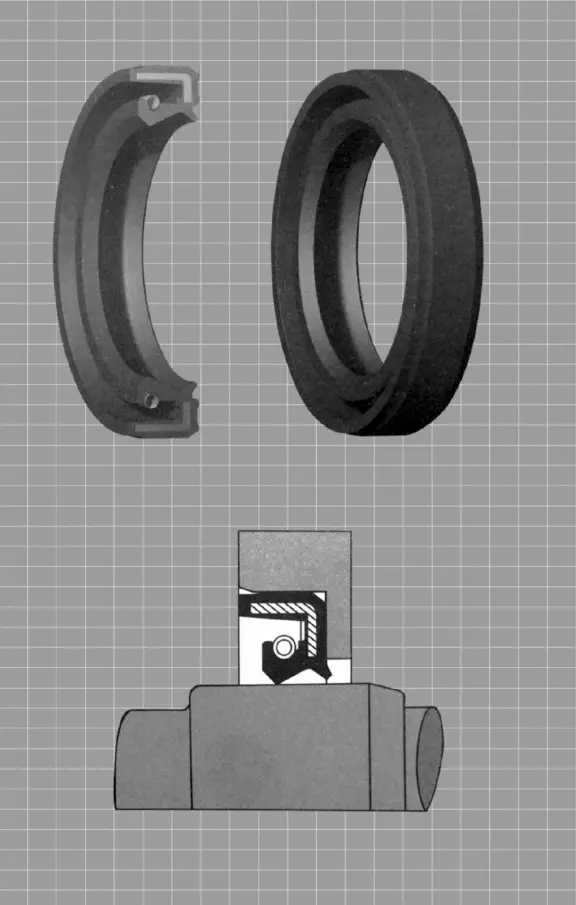

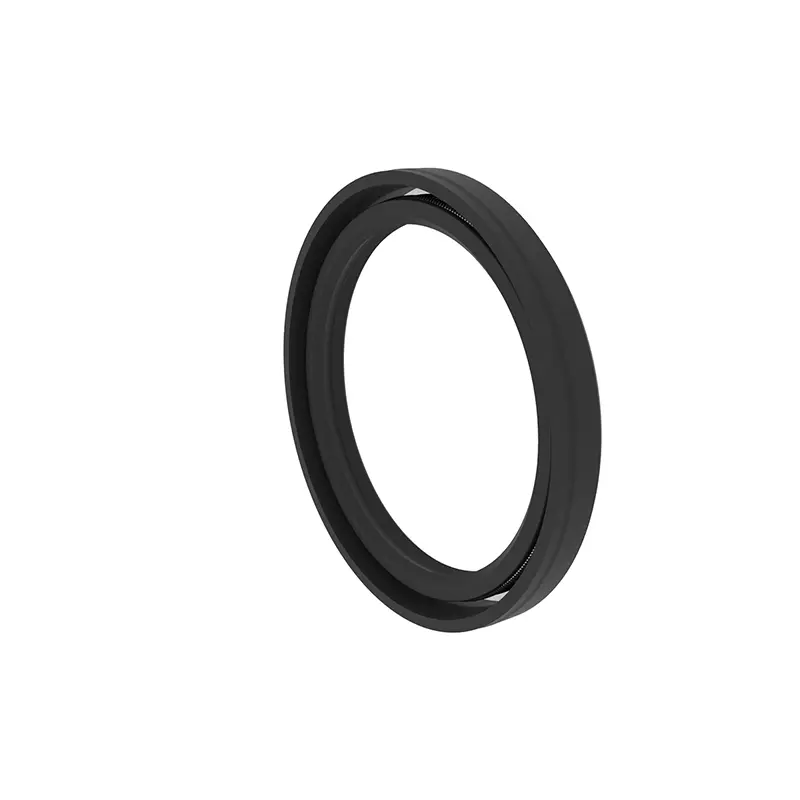

Rctcv ikiqat dodaq yüksək təzyiq skeleti yağı möhürü
Material: nbr nitril kauçuku
Orta: Baza hidravlik yağ
İş temperaturu ℃: -25 ilə +100
Sürət: -
İş təzyiqi: 0.3MPA
Maddi sərtlik: -
| Model | d | D | b | Sifarişli model |
|
Model | d | D | b | Sifarişli model |
| Rctcv | 7 | 20 | 7 | RCTCV-7 | Rctcv | 26 | 42 | 8 | RCTCV-26 | |
| Rctcv | 8 | 18 | 7 | RCTCV-8 | Rctcv | 27 | 47 | 11 | RCTCV-27 | |
| Rctcv | 8 | 22 | 7 | RCTCV-8A | Rctcv | 28 | 48 | 11 | RCTCV-28 | |
| Rctcv | 10 | 25 | 7 | RCTCV-10 | Rctcv | 30 | 42 | 7 | RCTCV-30 | |
| Rctcv | 12 | 25 | 7 | RCTCV-12 | Rctcv | 30 | 50 | 11 | RCTCV-30A | |
| Rctcv | 13 | 28 | 7 | RCTCV-13 | Rctcv | 32 | 52 | 11 | RCTCV-32 | |
| Rctcv | 14 | 28 | 7 | RCTCV-14 | Rctcv | 34 | 54 | 11 | RCTCV-34 | |
| Rctcv | 15 | 30 | 7 | RCTCV-15 | Rctcv | 35 | 55 | 11 | RCTCV-35 | |
| Rctcv | 16 | 30 | 7 | RCTCV-16 | Rctcv | 38 | 58 | 11 | RCTCV-38 | |
| Rctcv | 17 | 35 | 8 | RCTCV-17 | Rctcv | 40 | 62 | 11 | RCTCV-40 | |
| Rctcv | 18 | 35 | 8 | RCTCV-18 | Rctcv | 42 | 65 | 12 | RCTCV-42 | |
| Rctcv | 19 | 35 | 8 | RCTCV-19 | Rctcv | 45 | 68 | 12 | RCTCV-45 | |
| Rctcv | 20 | 32 | 8 | RCTCV-20 | Rctcv | 48 | 70 | 12 | RCTCV-48 | |
| Rctcv | 20 | 40 | 11 | RCTCV-20A | Rctcv | 50 | 72 | 12 | RCTCV-50 | |
| Rctcv | 22 | 35 | 8 | RCTCV-22 | Rctcv | 52 | 75 | 12 | RCTCV-52 | |
| Rctcv | 22 | 42 | 11 | RCTCV-22A | Rctcv | 55 | 78 | 12 | RCTCV-55 | |
| Rctcv | 23 | 42 | 11 | RCTCV-23 | Rctcv | 58 | 80 | 12 | RCTCV-58 | |
| Rctcv | 24 | 40 | 8 | RCTCV-24 | Rctcv | 60 | 82 | 12 | RCTCV-60 | |
| Rctcv | 25 | 40 | 8 | RCTCV-25 | Rctcv | 62 | 85 | 12 | RCTCV-62 | |
| Rctcv | 25 | 45 | 11 | RCTCV-25A |
|
|
|
|
|

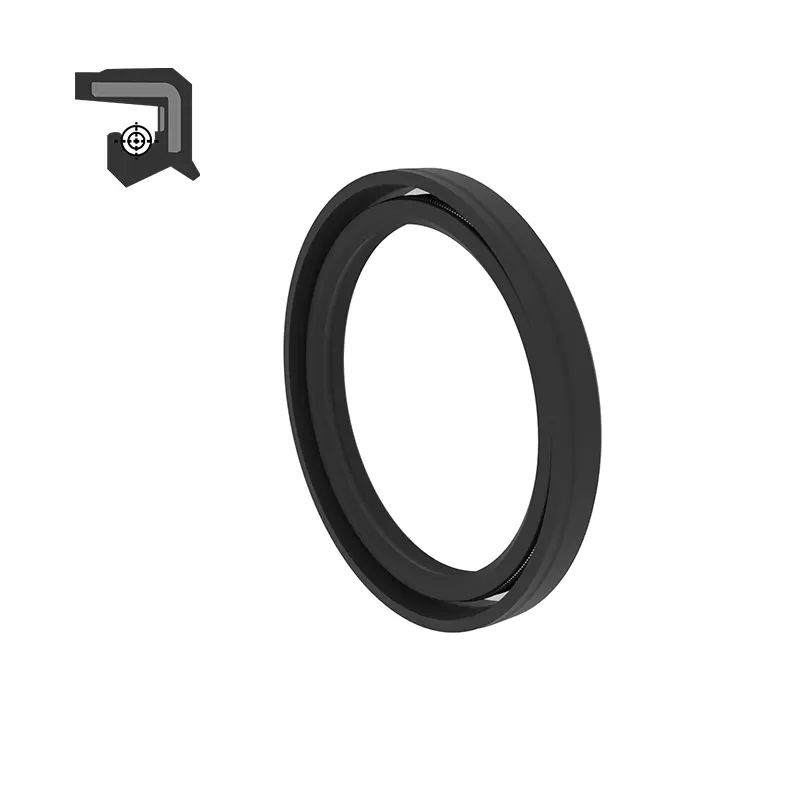

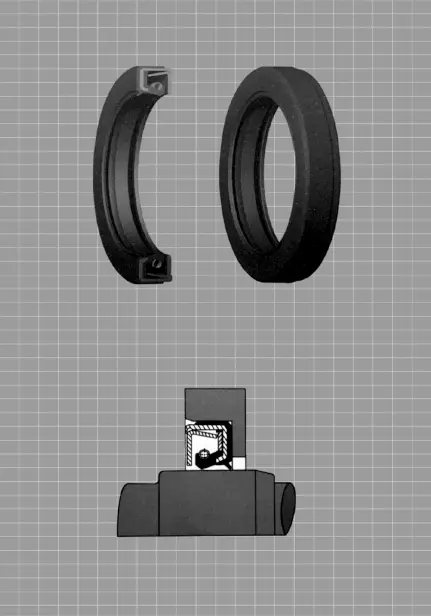

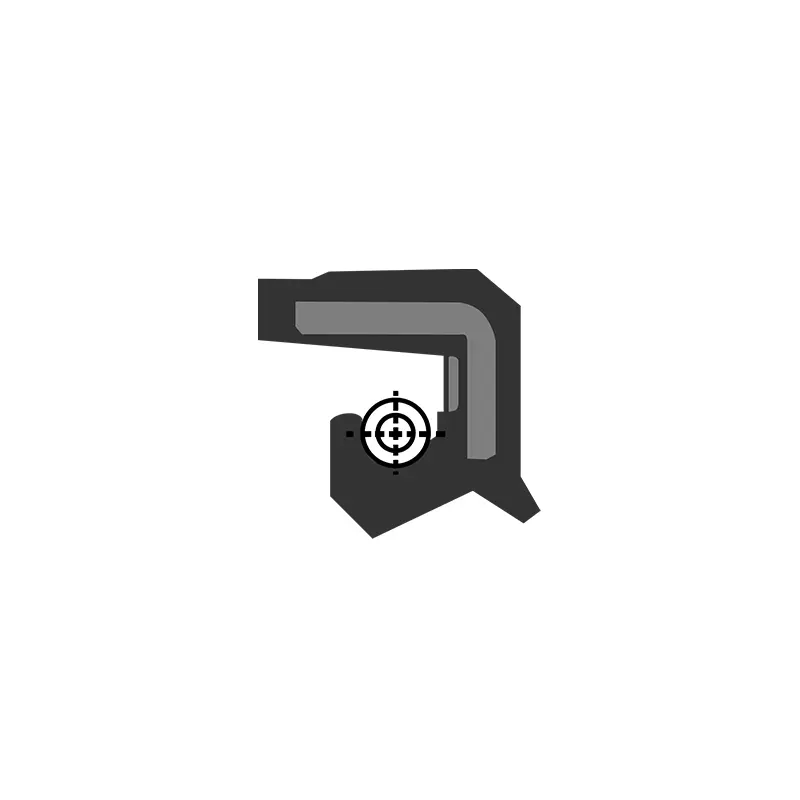

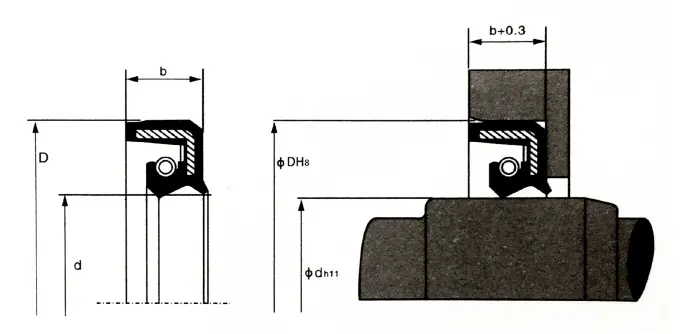

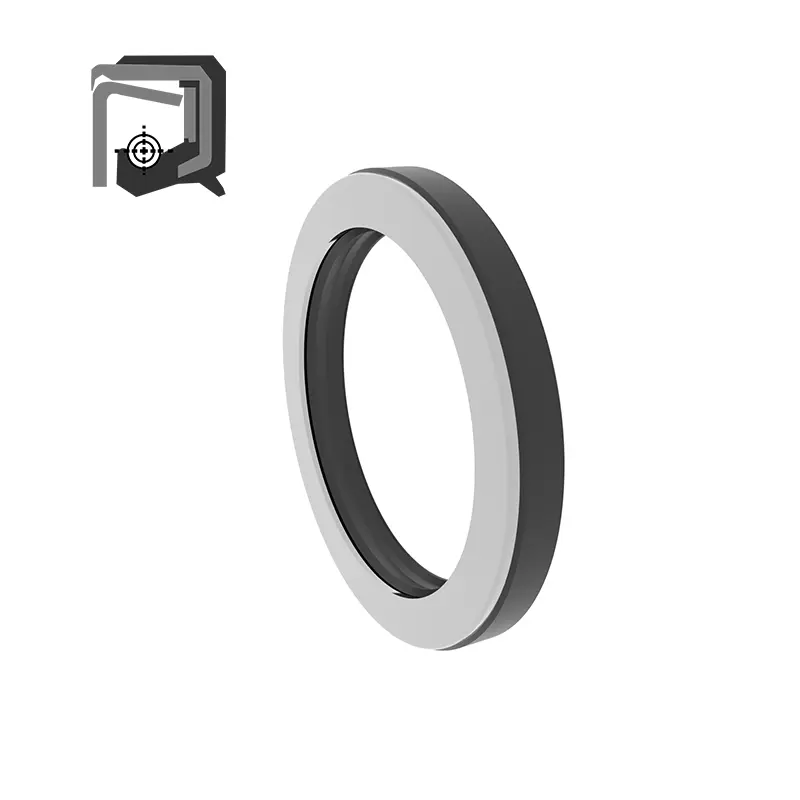

Baxış: Ümumi təzyiqlərə davamlı skelet dizayn, təzyiq mərasimli vəziyyətlərdə fırlanan şaftların möhürlənməsi üçün istifadə olunan kiçik təzyiq davamlı skelet dizaynı, kiçik dodaq deformasiyası.
Material: nbr nitril kauçuku
Orta: neft əsaslı hidravlik yağ
İş temperaturu ℃: -25 ilə +100
Sürət: -
İş təzyiqi: 1MPA
Maddi sərtlik: -
| Model | d | D | b | Sifarişli model |
|
Model | d | D | b | Sifarişli model |
| Rctcv | 25 | 45 | 11 | RCTCV-25 | Rctcv | 75 | 100 | 13 | RCTCV-75 | |
| Rctcv | 28 | 48 | 11 | RCTCV-28 | Rctcv | 80 | 105 | 13 | RCTCV-80 | |
| Rctcv | 30 | 50 | 11 | RCTCV-30 | Rctcv | 85 | 110 | 13 | RCTCV-85 | |
| Rctcv | 32 | 52 | 11 | RCTCV-32 | Rctcv | 90 | 115 | 13 | RCTCV-90 | |
| Rctcv | 34 | 54 | 11 | RCTCV-34 | Rctcv | 95 | 120 | 13 | RCTCV-95 | |
| Rctcv | 35 | 55 | 11 | RCTCV-35 | Rctcv | 100 | 125 | 13 | RCTCV-100 | |
| Rctcv | 38 | 58 | 11 | RCTCV-38 | Rctcv | 105 | 135 | 14 | RCTCV-105 | |
| Rctcv | 40 | 62 | 11 | RCTCV-40 | Rctcv | 110 | 140 | 14 | RCTCV-110 | |
| Rctcv | 42 | 65 | 12 | RCTCV-42 | Rctcv | 115 | 145 | 14 | RCTCV-115 | |
| Rctcv | 45 | 68 | 12 | RCTCV-45 | Rctcv | 120 | 150 | 14 | RCTCV-120 | |
| Rctcv | 48 | 70 | 12 | RCTCV-48 | Rctcv | 125 | 155 | 14 | RCTCV-125 | |
| Rctcv | 50 | 72 | 12 | RCTCV-50 | Rctcv | 130 | 160 | 14 | RCTCV-1330 | |
| Rctcv | 55 | 78 | 12 | RCTCV-55 | Rctcv | 140 | 170 | 14 | RCTCV-140 | |
| Rctcv | 60 | 82 | 12 | RCTCV-60 | Rctcv | 150 | 180 | 14 | RCTCV-150 | |
| Rctcv | 62 | 85 | 12 | RCTCV-62 | Rctcv | 170 | 200 | 16 | RCTCV-170 | |
| Rctcv | 65 | 90 | 13 | RCTCV-65 | Rctcv | 190 | 225 | 16 | RCTCV-190 | |
| Rctcv | 70 | 95 | 13 | RCTCV-70 |
|
|
|
|
|
