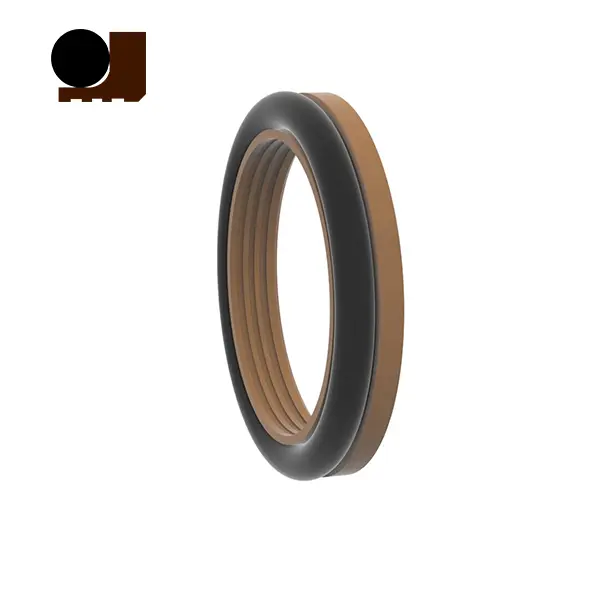

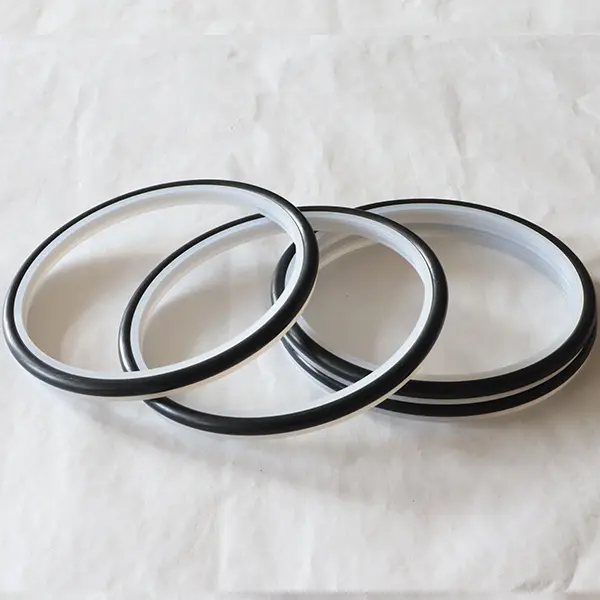

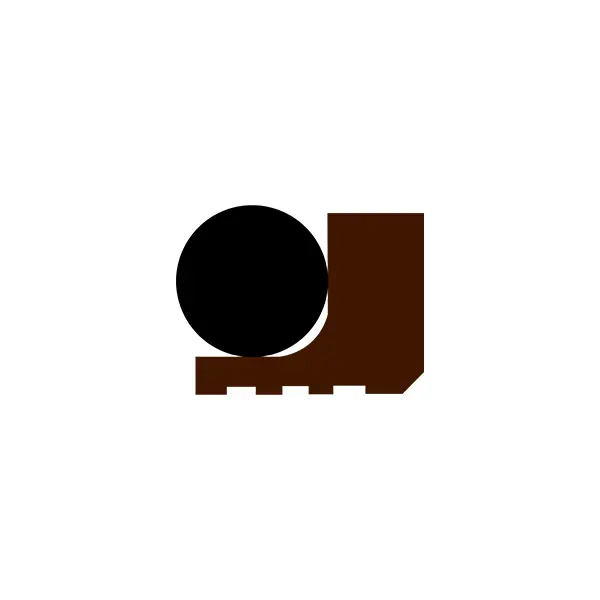

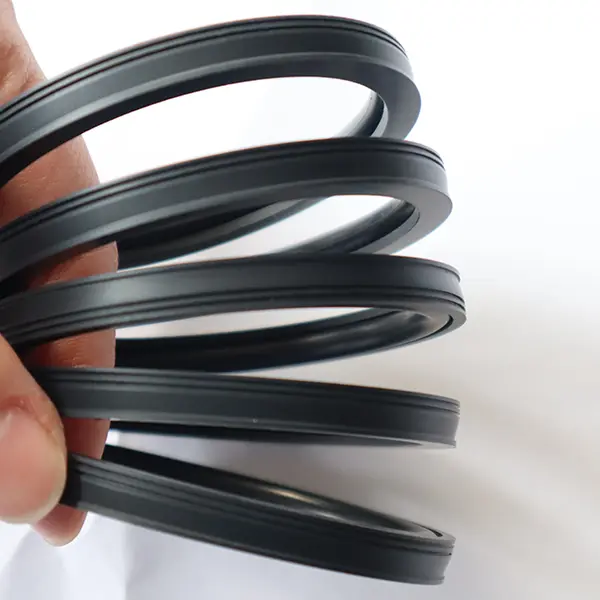

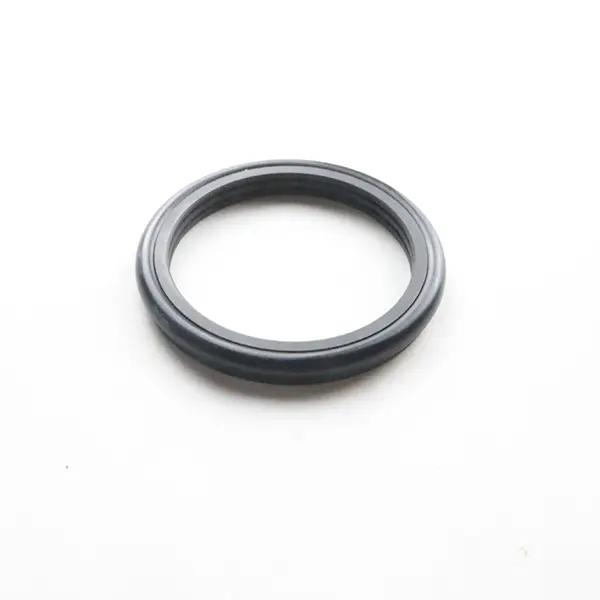

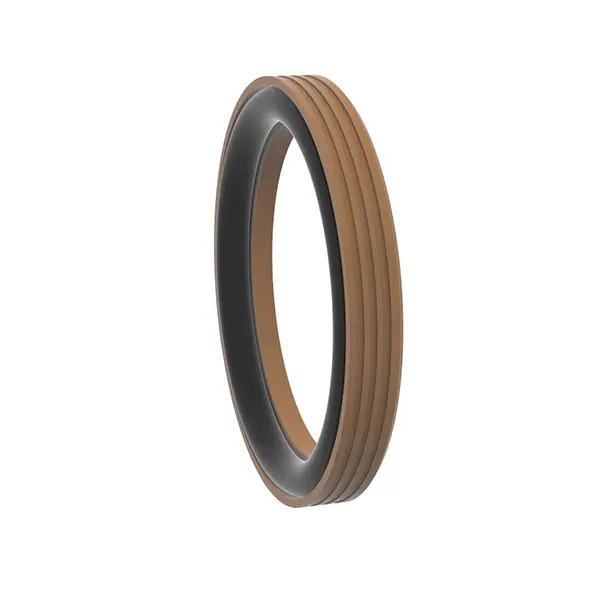

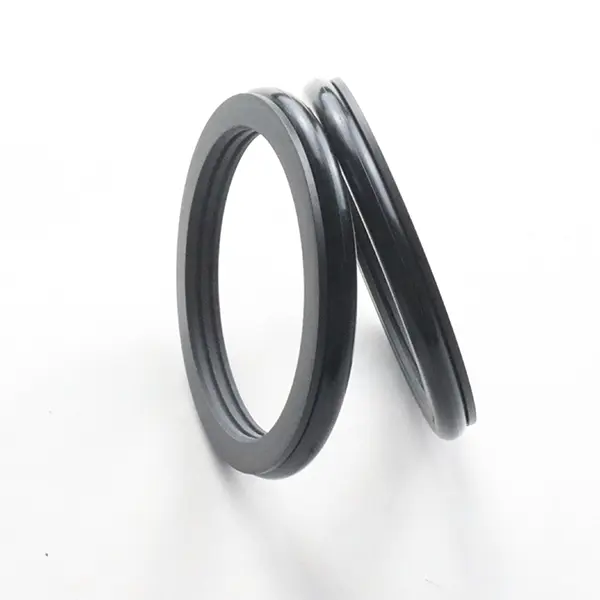

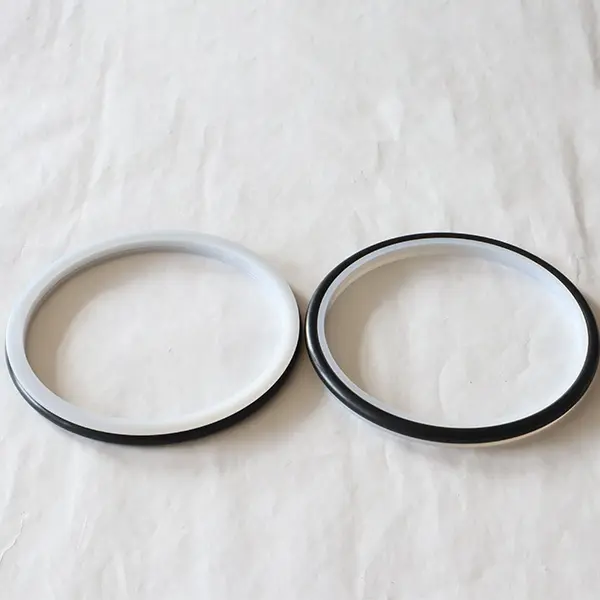

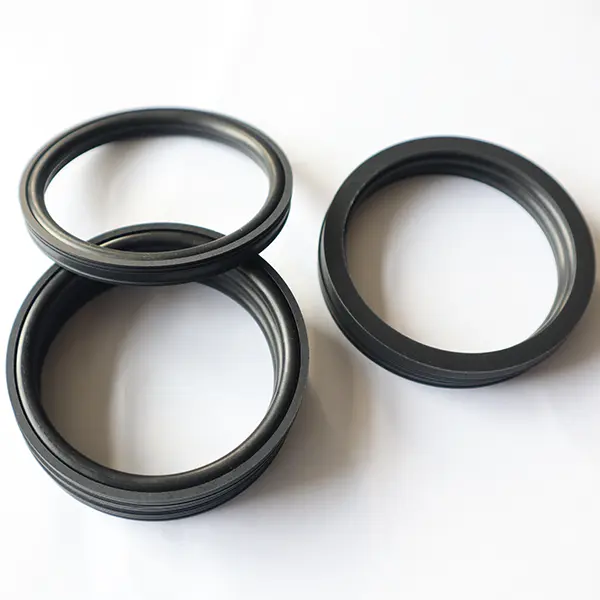

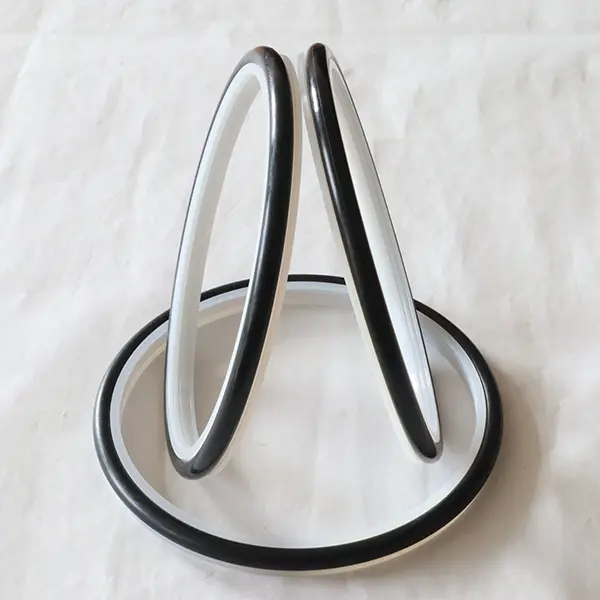

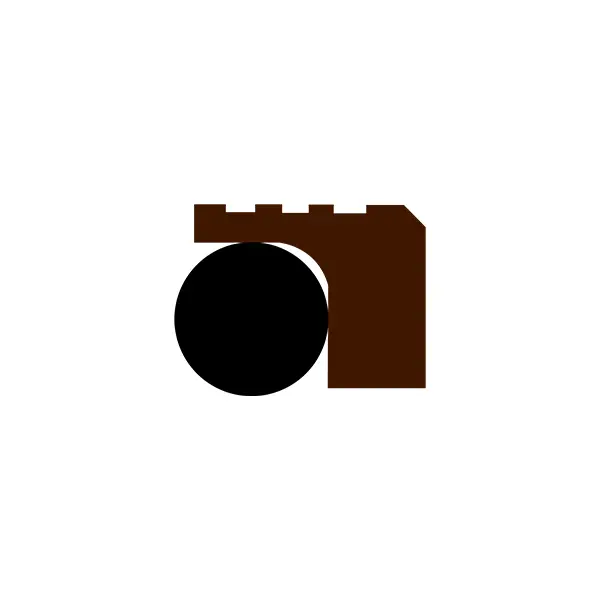

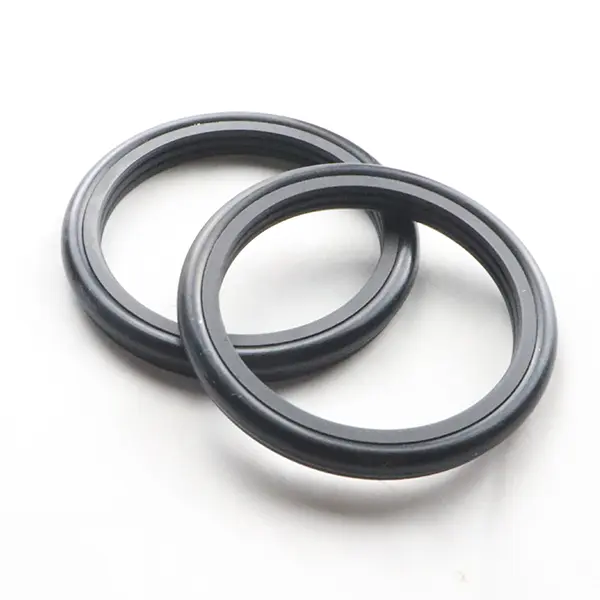

Ruichen möhürünün sement sementli semirri üçün fırlanan möhürləri yüksək performanslı mühəndislik plastik dişli möhür üzükləri və O formalı rezin üzüklərdən hazırlanmışdır. Onlar pambıq nasosları, palçıq nasosları, vida matkasları, qazma qurğuları, neft kəşfiyyatı və beton qarışdırma zavodları kimi sərt iş şəraiti üçün əlverişlidirlər. Onlar iki modelə bölünür: RC2061 və RC2062.
Həm RC2061, həm də RC2062, hidravlik qarşılıqlı və fırlanan hərəkətlərin bir tərəfli möhürlənməsi üçün uygundur. Onların uzun ömrü, aşağı sürtünmə, yaxşı möhürləmə, kiçik struktur məkan və asan quraşdırma, istifadə və istismar xüsusiyyətləri var. Xüsusi möhürləmə dodaq və qalınlığı optimallaşdırma dizaynı, hətta sement sement sement kimi bədxassəli mediada da yaxşı möhürləmə effekti var. Slurry Media möhürləmək üçün istifadə edildikdə, iki (və ya daha çox) möhür arasında yağ yağını tövsiyə edirik.
Məhsul xüsusiyyətləri və tətbiqləri:
Məhsul xüsusiyyətləri:
Uzun ömür: Yüksək funksional mühəndislik plastiklərinin və rezin, güclü davamlılığın birləşməsi.
Aşağı sürtünmə: optimallaşdırılmış dizayn davam edən müqaviməti azaldır və səmərəliliyi artırır.
Əla möhürləmə: Sement sement sement kimi bədxassəli media üçün uyğun xüsusi möhürləmə dodaq dizaynı.
Kompakt quruluşu: Kiçik məkan dizaynı, asan quraşdırma və texniki xidmət.
Sərt iş şəraiti üçün tətbiq olunur: Sabit performanslı palçıq və sement sement kimi media üçün hazırlanmışdır.
Tətbiq ssenariləri:
Pambıq nasosları, palçıq nasosları, vida qazma, qazma qurğuları və s. Kimi neft kəşfiyyat avadanlığı
Beton qarışdırma stansiyaları kimi inşaat maşın və avadanlıqlar.
Aşınma müqaviməti və bədxassəli mediaya qarşı müqavimət tələb edən digər hidravlik qarşılıqlı və fırlanan möhürlər.
Texniki üstünlüklər:
Həddindən artıq iş şəraitinə uyğunlaşmaq üçün xüsusi dodaq və qalınlıq optimallaşdırma dizaynı.
Asan quraşdırma, aşağı texniki xidmət və uzun xidmət müddəti.
Yüksək aşınma və yüksək çirklənmə ilə sərt mühitlərə tətbiq olunur.
İstifadə təklifləri:
Palçıq mediası üçün istifadə edildikdə, möhürün ömrünü uzatmaq üçün iki (və ya daha çox) möhürlə yağlamaq və yağlamaq tövsiyə olunur.

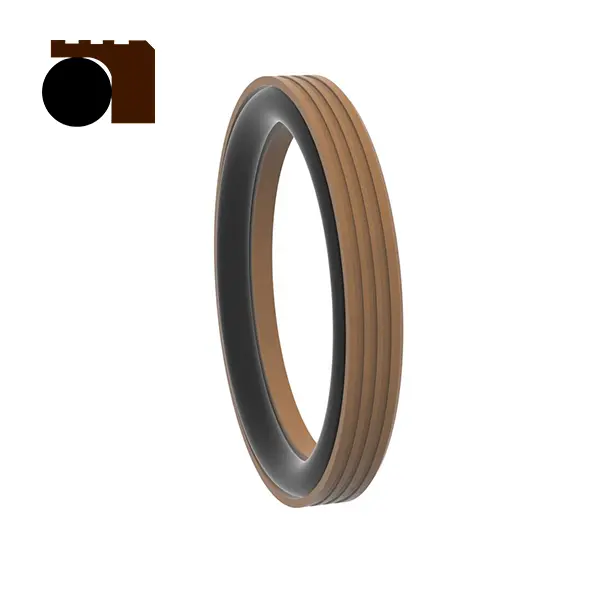

RC2061
Tətbiq olunan iş şəraiti (məhdud dəyərlər eyni zamanda görünməməlidir)
| Təzyiq etmək (MPa) | Temperatur (℃) | Sürətlə (m / s) | Mühit | |
| Qarşılıqlı hərəkət | Fırlanma hərəkəti | |||
| ≤100 | -35 ~ + 100 (uyğun o-ring nbr) | ≤6 | ≤2 | Hidravlik yağ, emulsiya, su, palçıq, xam neft və s. |
| -20 ~ + 200 (uyğun O-Ring FKM) | ||||
Material seçimi
1. Uyğun O-Ring materialları seçilə bilər: R01 Nitril Rezin (NBR), R02 Fluororubber (FKM) və s.
2. Sızdırmazlıq ring materialı: standart material PTFE4, digər isteğe bağlı materiallar PTFE2 / PTFE3 / PTFE5 / PK1 / PK1 / PK2 və s.
Sifariş üçün
Sifariş Model RC2061-80 * 91.7 * 7.6-PTFE4-R01 Model-Şaft Diametri * Groove Diametri * Groove Wielth-Material Kod
Xüsusiyyətlər (parametr aralığı daxilində istənilən ölçü mövcuddur)

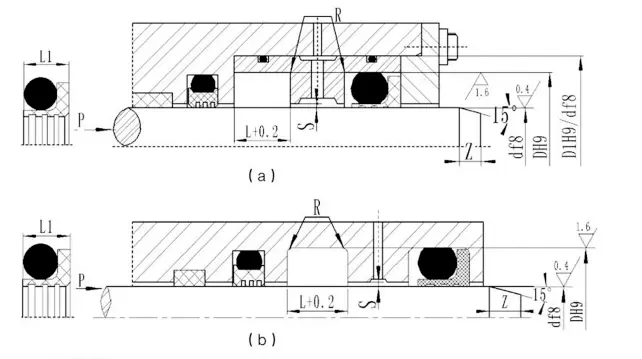

| Şaft diametri aralığı Standart d f8 RC2061 | Şaft diametri aralığı Ağır növ d f8 RC2061-Z | Yiv diametri D h9 | Yivli genişliyi L+0.2 | Möhürləmək L1 | Yuvarlaq künclər Rmaksimum | Radial rəsmiləşdirmə smaksimum | Qarmaqarışıq Zansız | O-Ring Wire Diametri | ||
| <10MPA | <20MPA | <40mpa | ||||||||
| 5 ~ 15.9 | - | D + 6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D + 8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D + 11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107.9 | D + 15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D + 19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Qeyd: 1. Şaft diametri ≤30mm üçün açıq yiv tövsiyə olunur.
2. Dönər möhür üçün, fırlanan milin səth sərtliyi HRC ≥58 olması tövsiyə olunur.
3. 30MPA-dan çox təzyiq üçün H8 / F8 ekstruziya boşluğu üçün tövsiyə olunur.

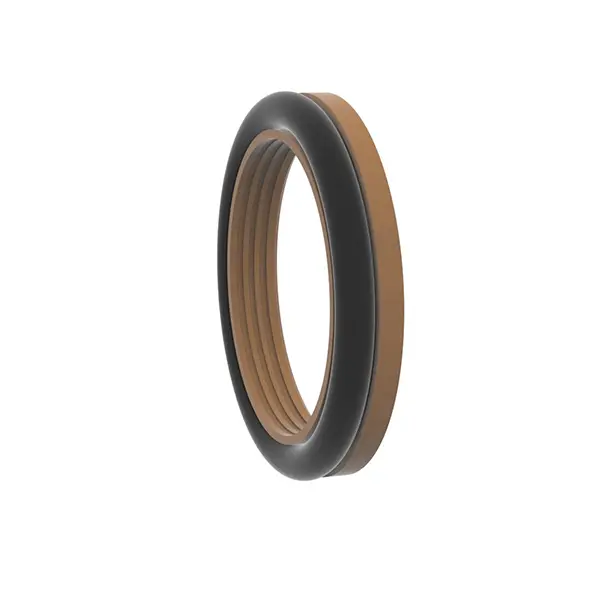

RC2062 Tətbiq olunan iş şəraiti (məhdud dəyərlər eyni zamanda görünməməlidir)
| Təzyiq etmək (MPa) | Temperatur (℃) | Sürətlə (m / s) | Mühit | |
| Qarşılıqlı hərəkət | Fırlanma hərəkəti | |||
| ≤100 | -35 ~ + 100 (uyğun o-ring nbr) | ≤6 | ≤2 | Hidravlik yağ, emulsiya, su, palçıq, xam neft və s. |
| -20 ~ + 200 (uyğun O-Ring FKM) | ||||
Material seçimi
1. Uyğun O-Ring materialları seçilə bilər: R01 Nitril Rezin (NBR), R02 Fluororubber (FKM) və s.
2. Sızdırmazlıq ring materialı: standart material PTFE4, digər isteğe bağlı materiallar PTFE2 / PTFE3 / PTFE5 / PK1 / PK1 / PK2 və s.
Sifariş üçün
Sifariş Model RC2062-80 * 68.3 * 7.6-PTFE4-R01 Model-silindr Diametri * Yiv Diametri * Groove Wielth-Material Kod

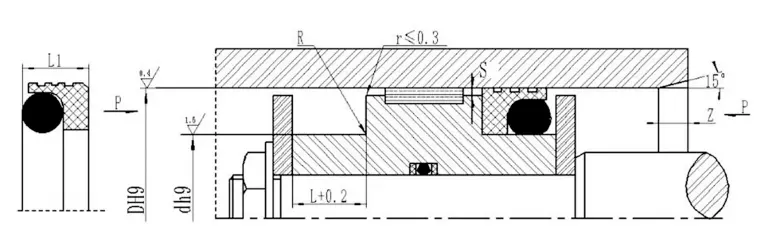

Xüsusiyyətlər (parametr aralığı daxilində istənilən ölçü mövcuddur)
| Diyar aralığı Standart tip D h9 RC2062 | Diyar aralığı Ağır növ D h9 RC2062-Z | Yiv diametri d h9 | Yivli genişliyi L+0.2 | Möhür eni l1 | Dəyirmi künclər rmaksimum | Radial rəsmiləşdirmə smaksimum | Qarmaqarışıq Zdəq | O-Ring Wire Diametri | ||
| <10MPA | <20MPA | <40mpa | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Qeyd: 1. Silindr diametri üçün ≤ 30mm üçün açıq yivdən istifadə etmək tövsiyə olunur.
2. 30MPA-dan çox təzyiq üçün H8 / F8-dən ekstruziya boşluğu üçün istifadə etmək tövsiyə olunur.
