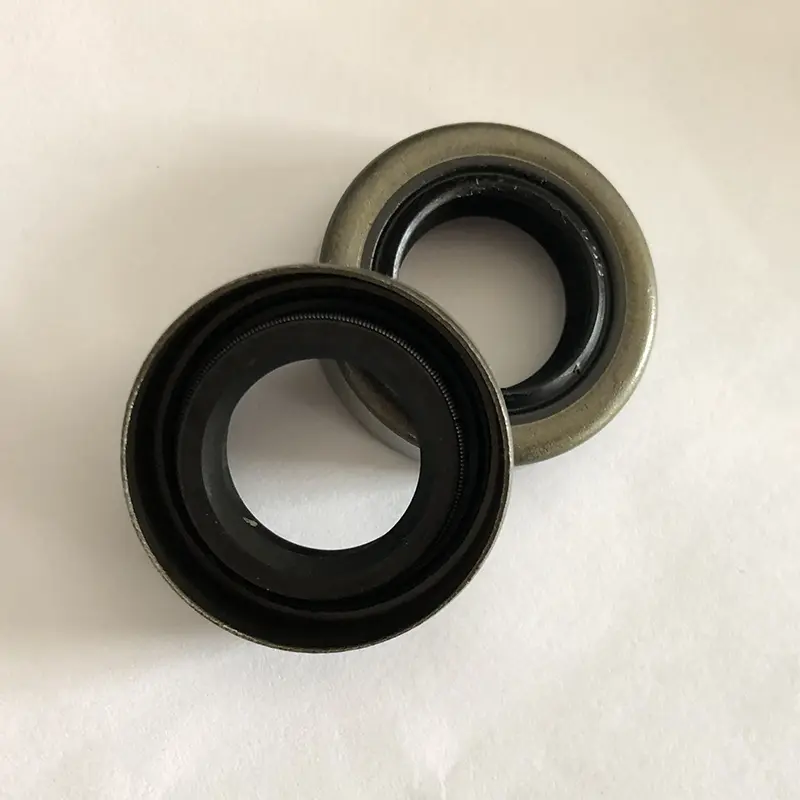

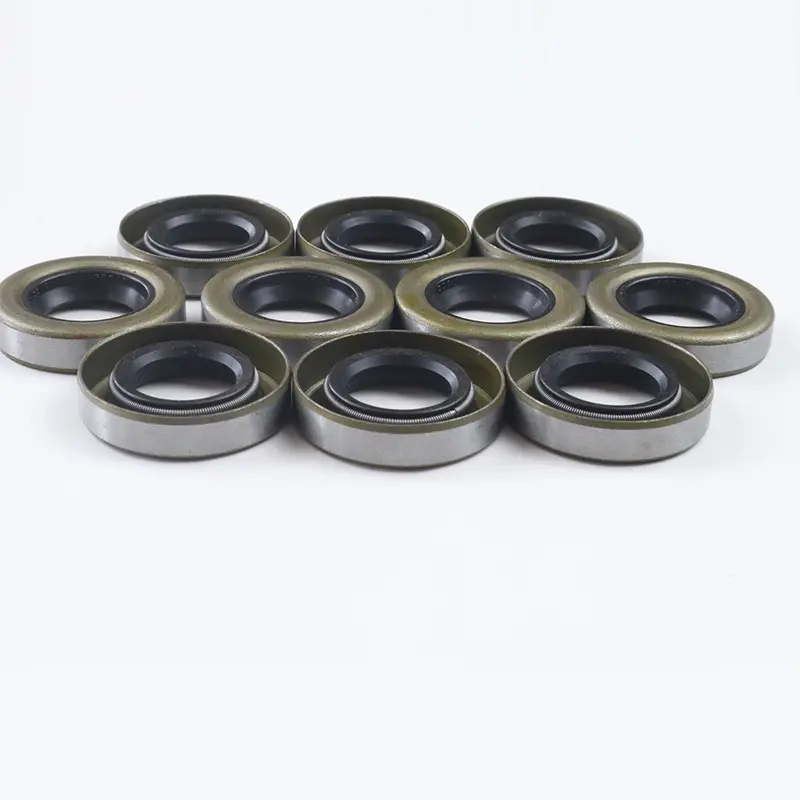

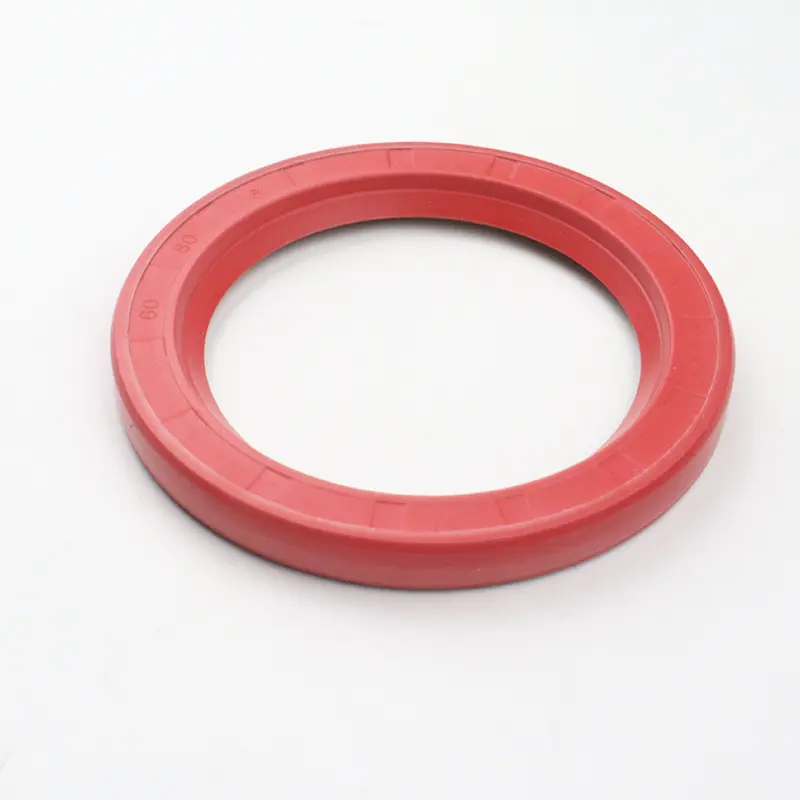

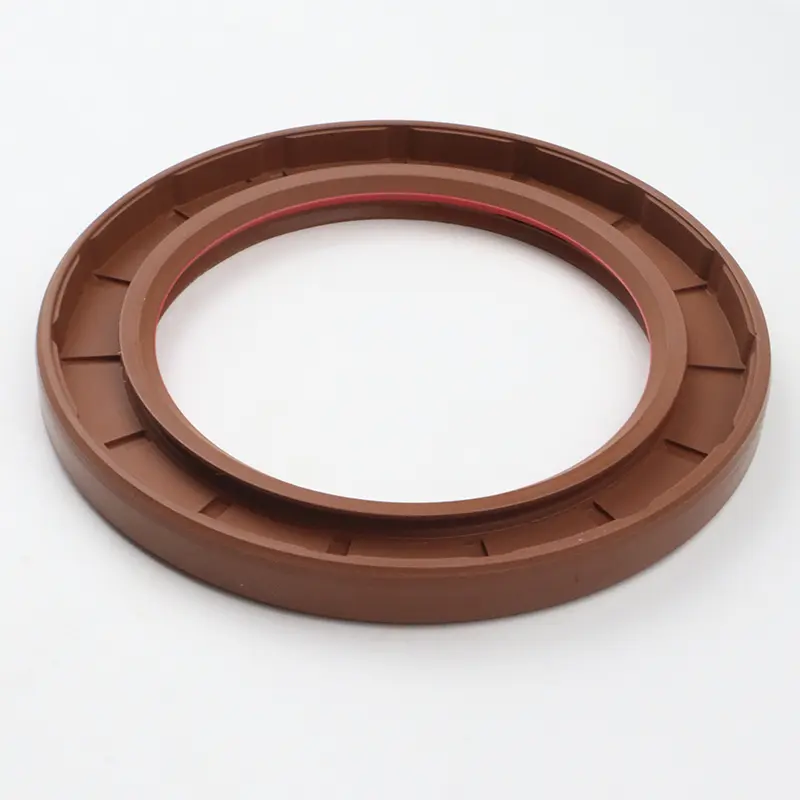

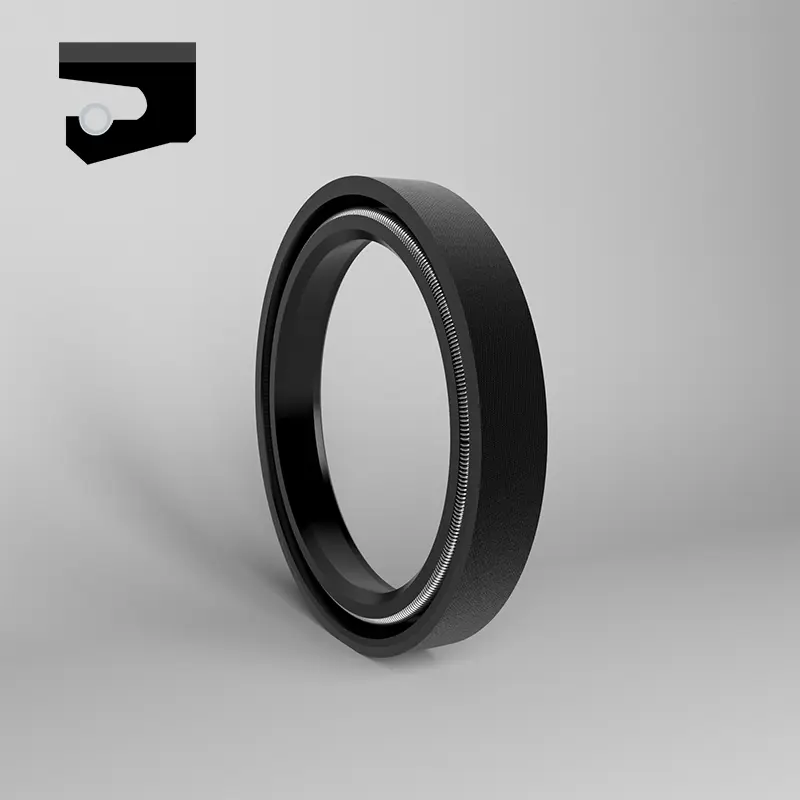

Fırlanan mil dodaq möhürləri

Yağ möhürləri kimi tanınan fırlanan mil dodaq möhürləri, fırlanan daşıyan oturacaqda quraşdırılmış və fırlanan mil ilə nisbi hərəkət hazırlayır. Metal çərçivə dəstəkləyici rol oynayır və yaz, sürtkü yağının sızmasının və xarici kirlərin haşiyəsinin qarşısını almaq üçün radial əvvəlcədən yüklənir.

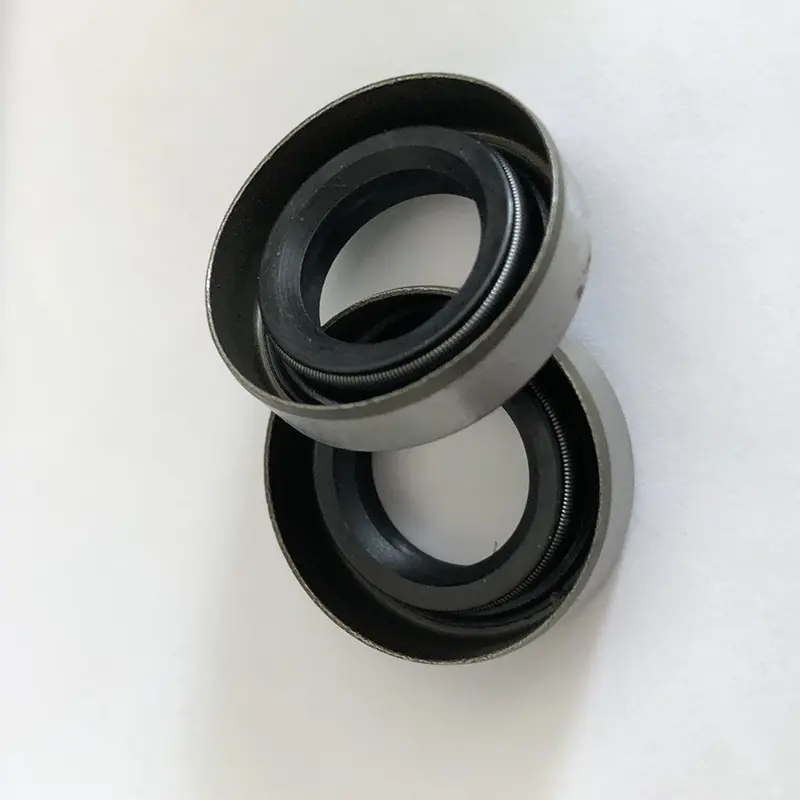

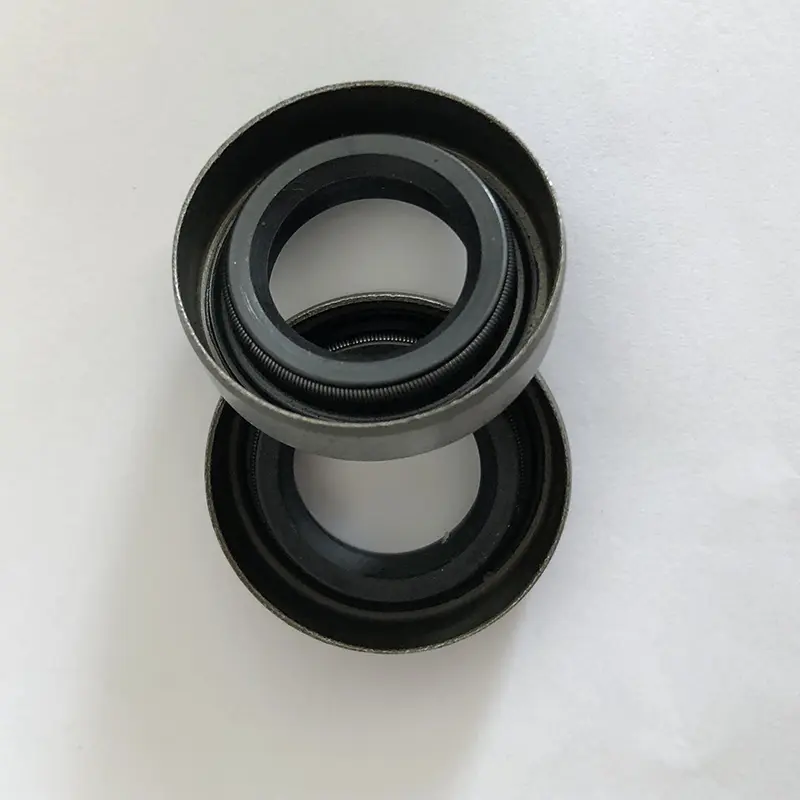

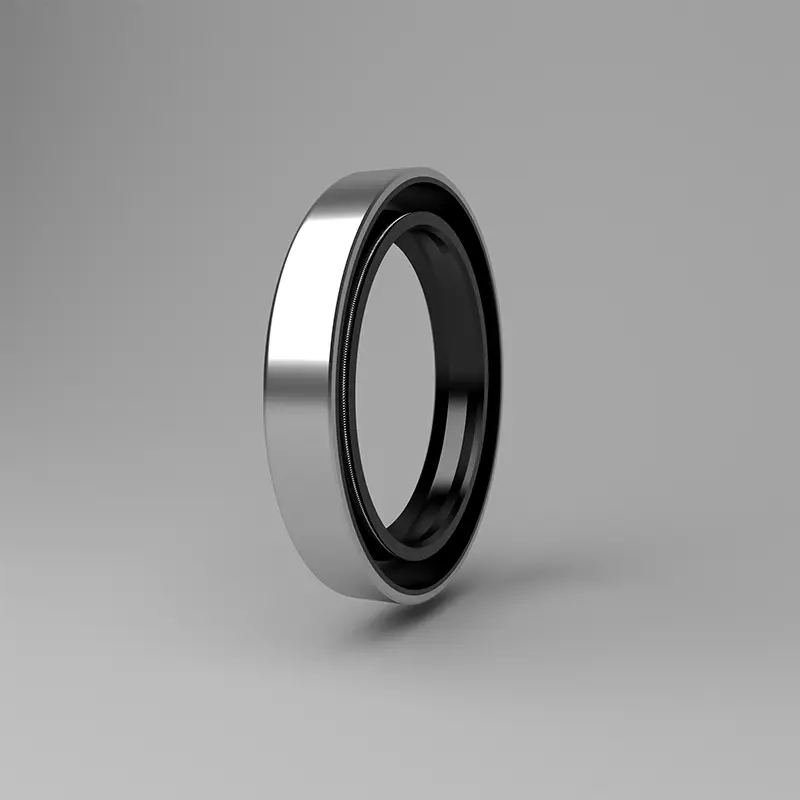

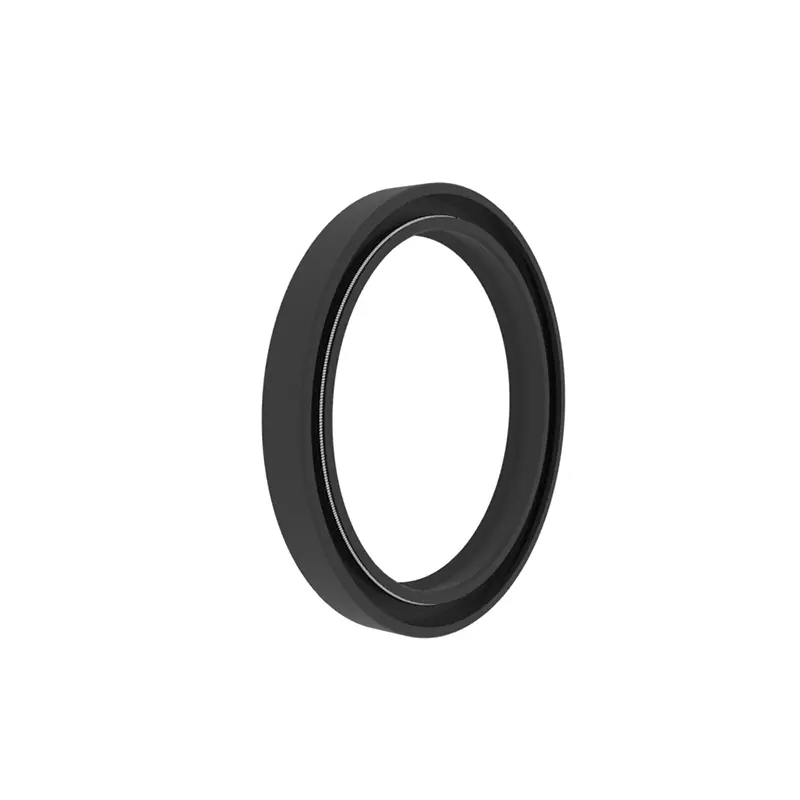

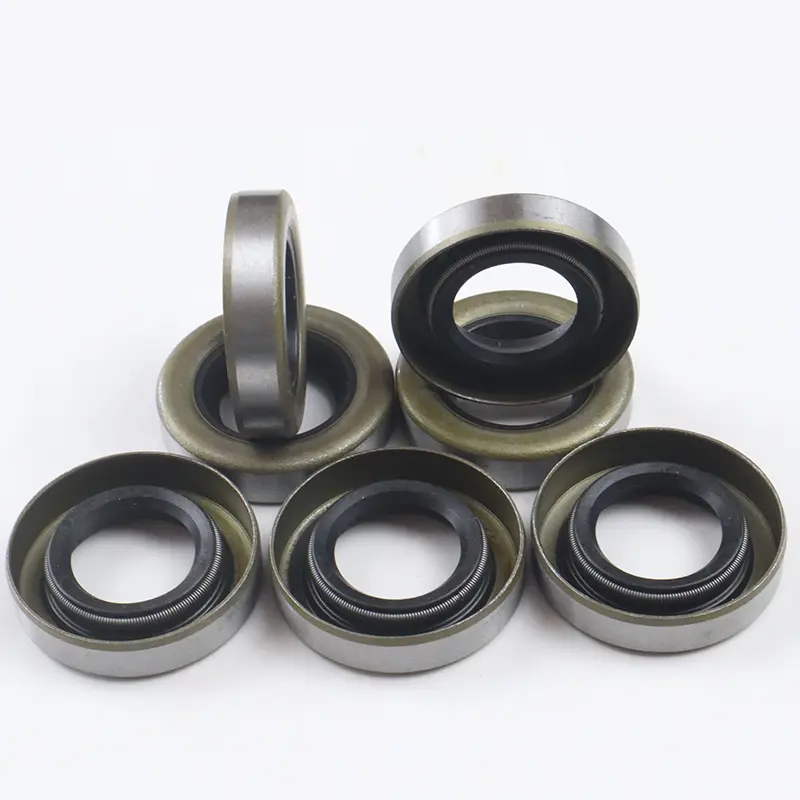

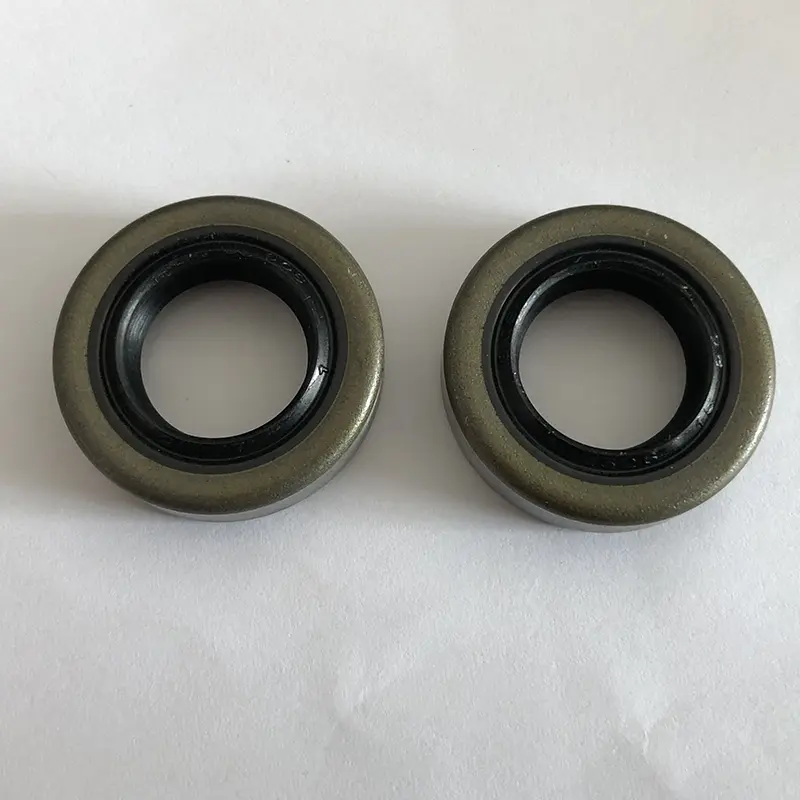

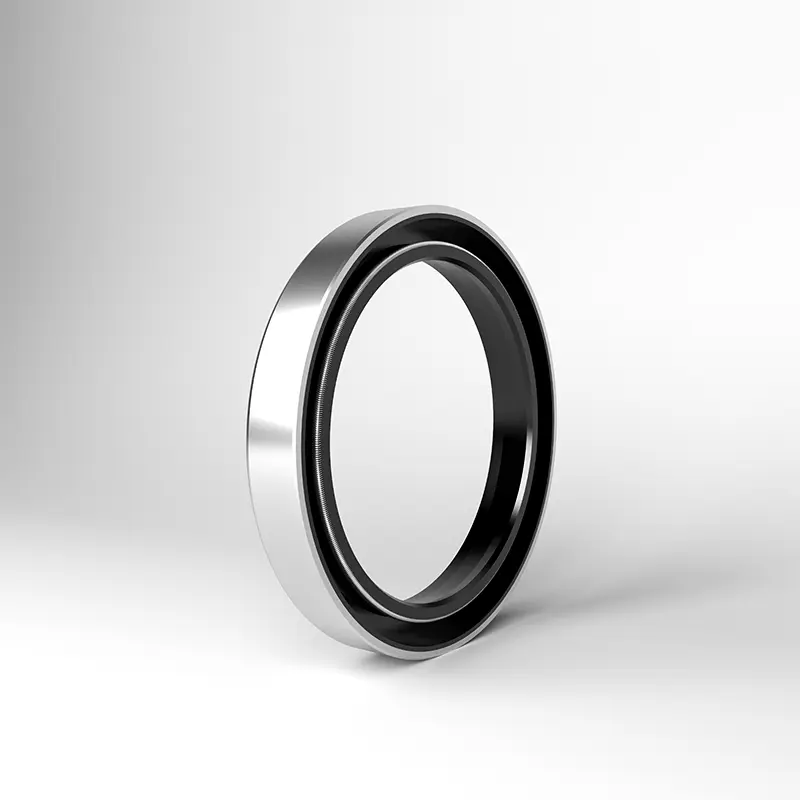

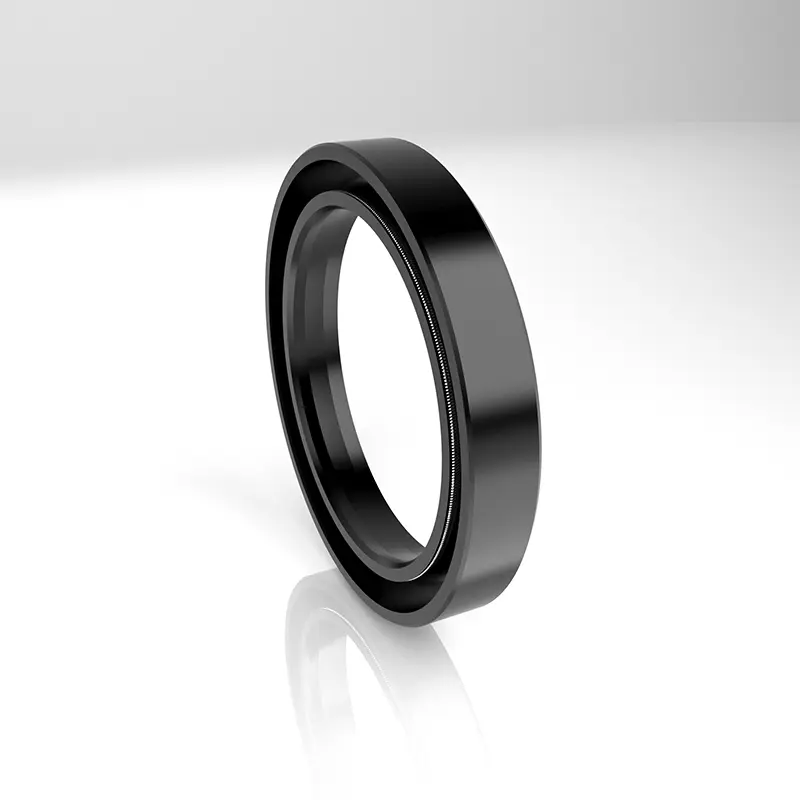

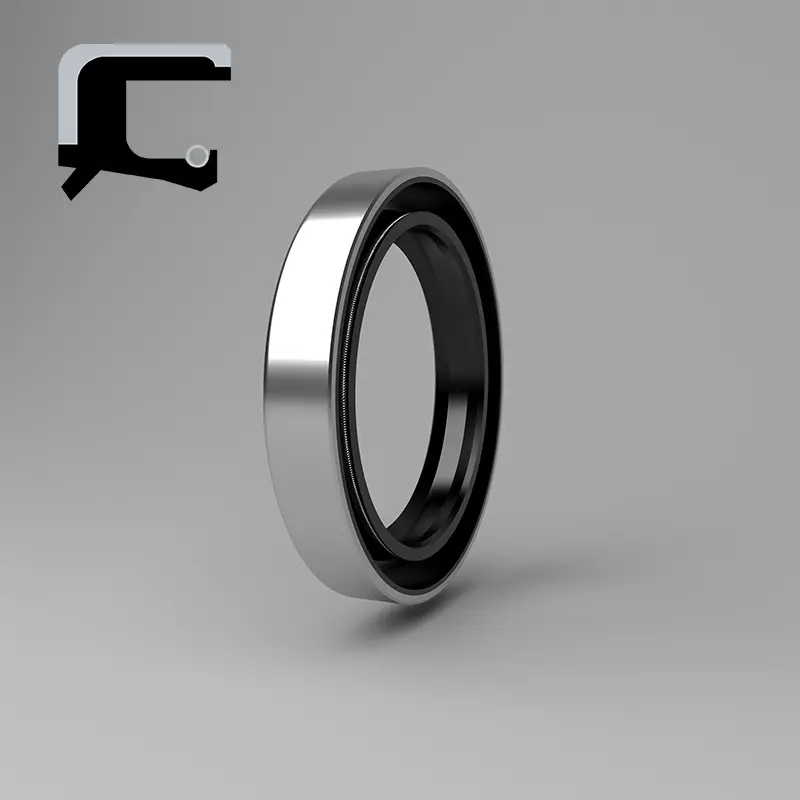

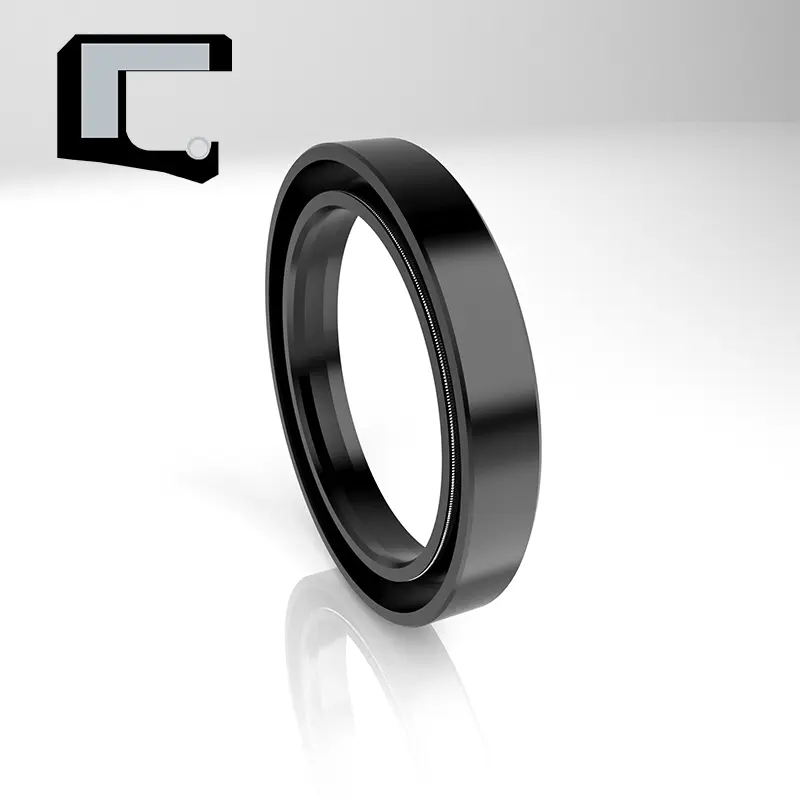

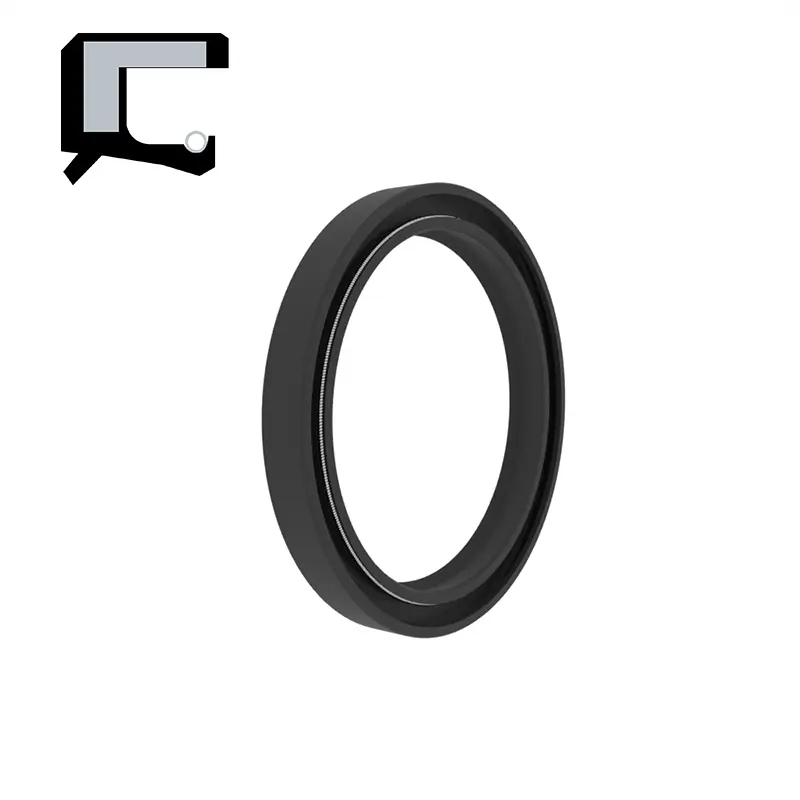

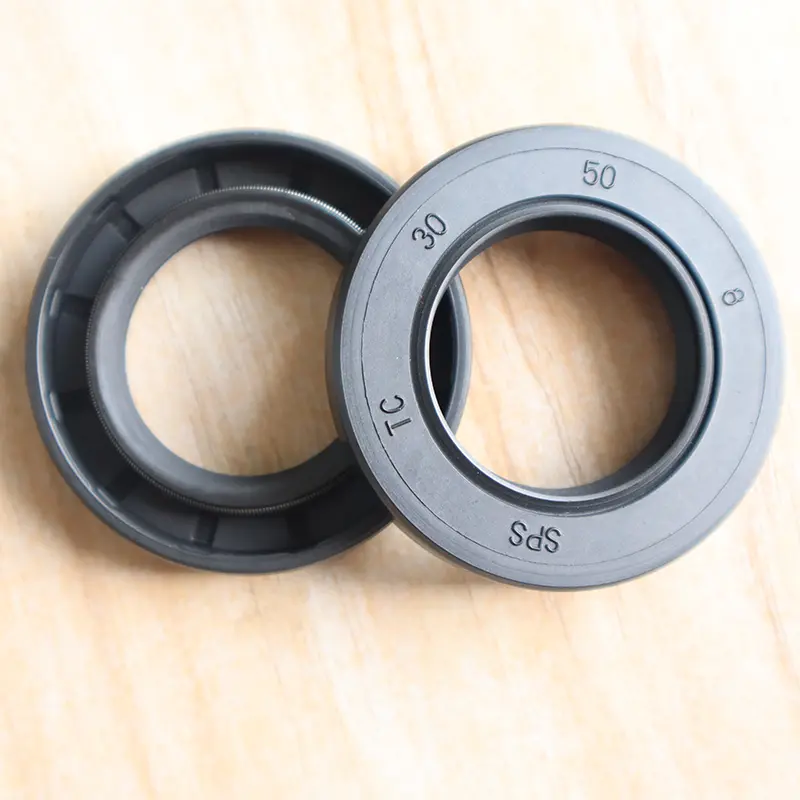

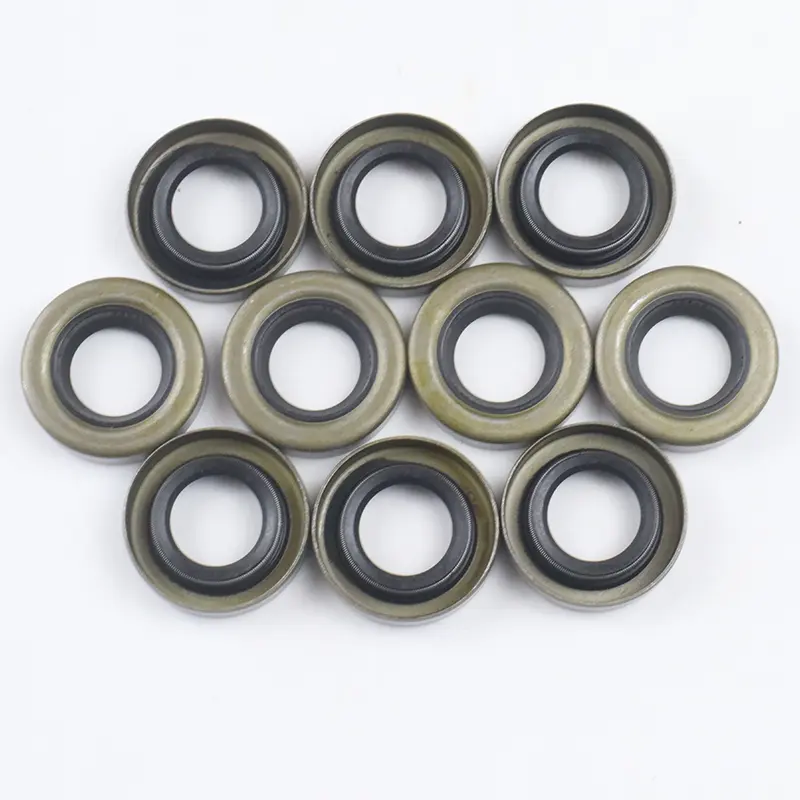

TC / SC / TB / SB neft möhürləri metal skelet, bulaqlar və rezin qurumlardan ibarətdir. Metal skeleti dəstəkləyən rol oynayır və yaz sızdırmazlıq dodağına olan radial güc tətbiq edir. TC / Vərəm, bir tərəfdən və digər tərəfdən toz içərisində olan hadisələr üçün uyğun olan tozdan qorunan dodaqlar ilə təchiz olunmuşdur. TB / SB, yağ möhürünü daha möhkəm və boşluqda dəqiqləşdirən bir metal xarici bir dairədir, ancaq aşağı özlülük və qaz mühiti üçün xarici dairənin möhürləmə qabiliyyəti məhduddur. Quraşdırma zamanı xarici dairədə mastik tətbiq etmək tövsiyə olunur.

RCTCV ikiqat dodaq yüksək təzyiqli skeleton yağı möhürü, nəticədə yağlama hissələrindən yağ tökülməsinin qarşısını almaq üçün ötürmə hissələrində yağlama hissələrində yağlama hissələrinə ehtiyacı olan hissələri təcrid etməkdir.

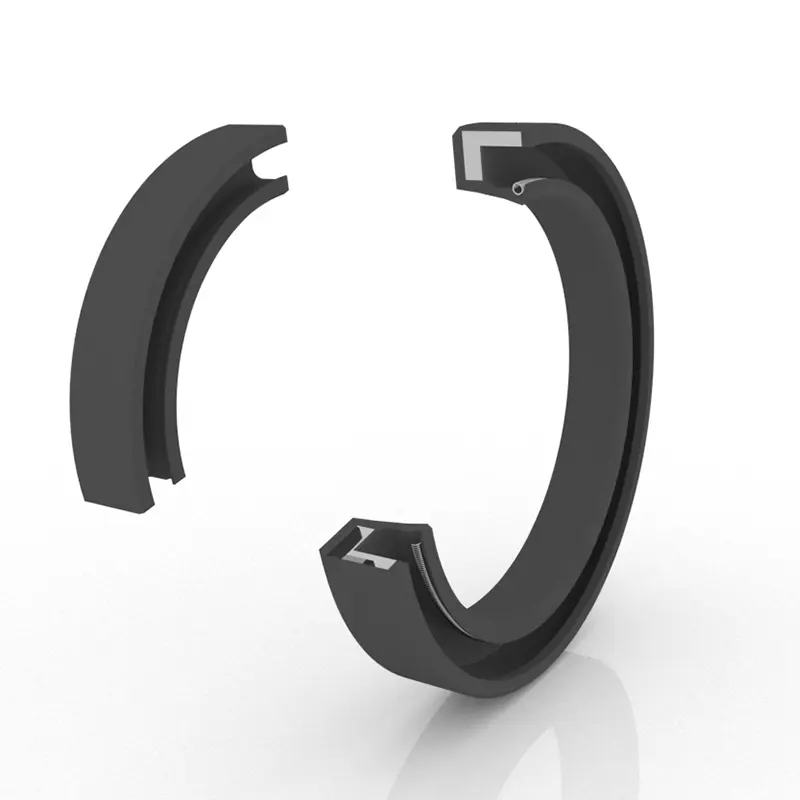

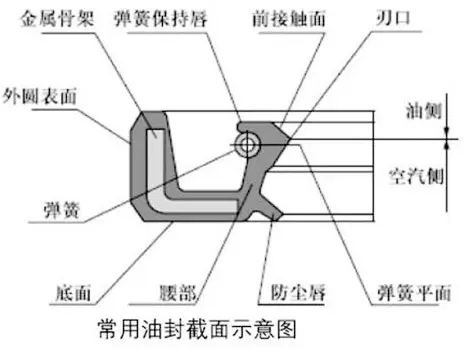

Skelet neft möhürü quruluşu üç hissədən ibarətdir: möhürləmə orqanı, skelet və özünü sərtləşdirən baharın möhkəmləndirilməsi. Sızdırmazlıq orqanı müxtəlif hissələrə görə alt, bel, qabaqcıl və möhürləmə dodağına bölünür. Adətən, sərbəst vəziyyətdə skelet yağı möhürünün daxili diametri mil diametrindən daha kiçikdir və müəyyən bir "müdaxilə məbləği" var. Buna görə, yağ möhürü yağı möhürü oturacağa və milin yanında yağ möhürü, yağ möhürü kənarının elastik qüvvəsi və özünü sərtləşdirən baharın daralması qüvvəsi şaftın radial sıxma qüvvəsi istehsal edir, bununla da ən yaxşı möhürləmə effekti əldə edir.

RCTCN ikiqat dodaq yüksək təzyiqli yağ möhürü, kiçik bir təzyiqə davamlı bir skelet dizaynına malikdir, kiçik dodaq deformasiyası olan və təzyiq mərasimli vəziyyətlərdə fırlanan şaftları möhürləmək üçün istifadə olunur.

Məhsul xüsusiyyətləri və tətbiqləri:

Dönən mil dodaq möhürləri quraşdırma quruluşu və tələbləri

1. Şaft materialı: karbon polad və paslanmayan poladdan istifadə olunur. Xrom örtük yüksək sürətlə istifadə olunur, HRC40-45.

2. Fırlanan şaftın və yivin dizaynı: şaftın səthi hamar və burrlar çıxarılır. Spiral emalı işarələri nasos effekti istehsal edəcək və sızmaya səbəb olacaqdır. Yağ möhürünün quraşdırılması hissəsini RA0.1-0.5umun səth pürüzü ilə üyütmək tövsiyə olunur. Sürət artdıqca daha hamar olur.

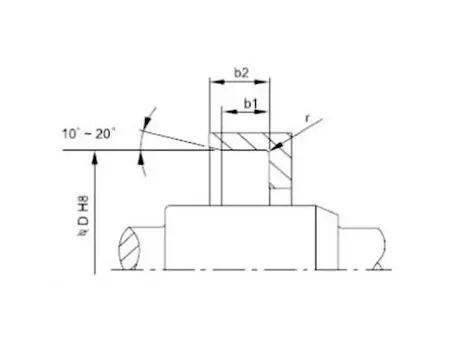

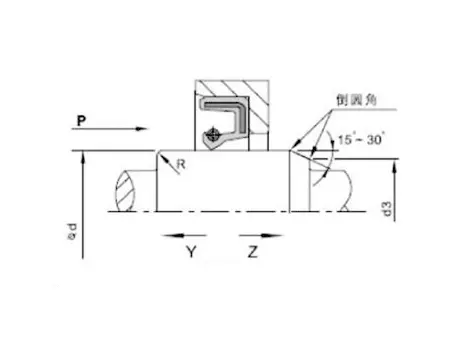

Quraşdırma və sökmə ehtiyacları üçün, mil və yiv çuxur və ya yuvarlaqlaşdırılmalıdır. 1 və 2 rəqəmlərində göstərildiyi kimi.

Şəkil 1 Groove Chamfer Dizaynı

Şəkil 2 fırlanan şaftın çubuğun dizaynı

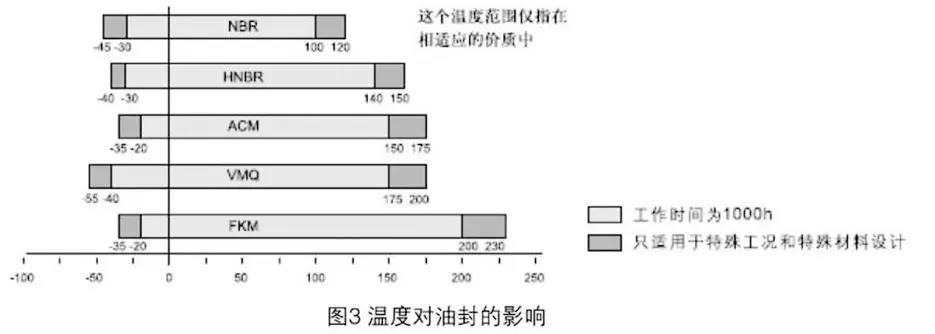

Dönən mil dodaq möhürlərinin sızdırmazlıq təsirinə təsir edən onlarla amil var. Neft möhürünün özünəməsi və quruluşuna əlavə olaraq, orta, temperatur, təzyiq, yağlama, sürətlə, pürüzlülük və s. Kimi digər amillər də möhürləmə təsirinə də təsir göstərir və bu amillər tez-tez bir-biri ilə qarşılıqlı təsir göstərir. Aşağıdakı cədvəl yalnız istifadəçi istinad üçündür.

Dönən mil dodaq möhürlərinin quraşdırılması: Diqqətli quraşdırma, yağ möhürünün yaxşı işləməsi üçün bir şərtdir.

Quraşdırma diaqramı (boşluq quraşdırılması)
Düzgün quraşdırma metodu	Tətbiq olunan iş şəraiti	Səhv quraşdırma metodu
	Yağ möhürünün son üzü boşluqun son üzü ilə yandırıldıqda yalnız tətbiq olunur. Mürəkkəb cihaz sürətlə hərəkət etdikdə, yağ möhürü düz yerləşdirilməlidir, əks halda basdırıla bilər.
	Yağ möhürünün son üzünün sonun son üzündən aşağı olduğu vəziyyətə uyğundur. Mürəkkəb cihaz daha sürətli hərəkət etdikdə, yağ möhürü də yaxşı yerləşdirilə bilər. Bununla birlikdə, bu tip struktur qurğusunun özü də radial yerləşdirmə yoxdur, buna görə düz boşqabın eksenel vertikallığı və aktual cihazın təzyiq şaftının müəyyən bir dəqiqliyə çatmalıdır.
	Neft möhürünün son üzünün son üzünün boşluğunun son üzündən aşağı olduğu vəziyyətə tətbiq olunur. Mürəkkəb cihaz sürətlə hərəkət etdikdə, yağ möhürünün düzgün yerləşdirilməsini təmin etmək lazımdır, əks halda basdırıla bilər.
	Təzyiq avadanlıqları olmadan yalnız texniki xidmət və ya sadə quraşdırma şərtləri üçün uyğundur. Quraşdırma prosesi tamamilə vahid preslənmiş ola bilmədiyi üçün müxtəlif quraşdırma problemləri qaçılmaz olaraq meydana gələcək. Quraşdırma zamanı radial sapmanın qarşısını almaq üçün, quraşdırma zamanı yağ möhürünün deformasiyasına və ya rezin ekstruziya zərərin yaranmasına səbəb ola bilər. Buna görə də bu quraşdırma üsulu ümumiyyətlə tövsiyə edilmir.

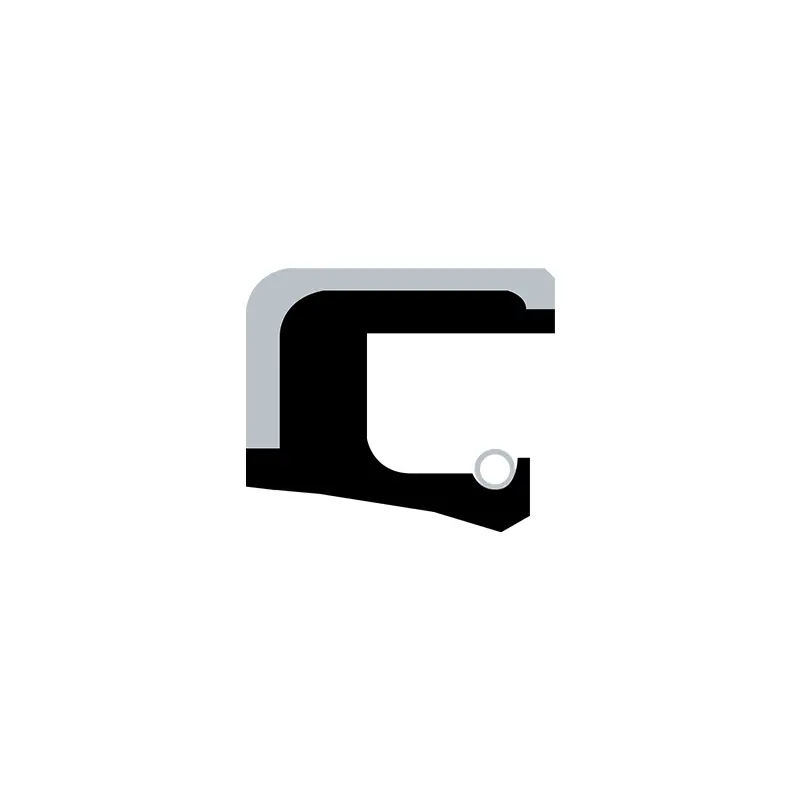

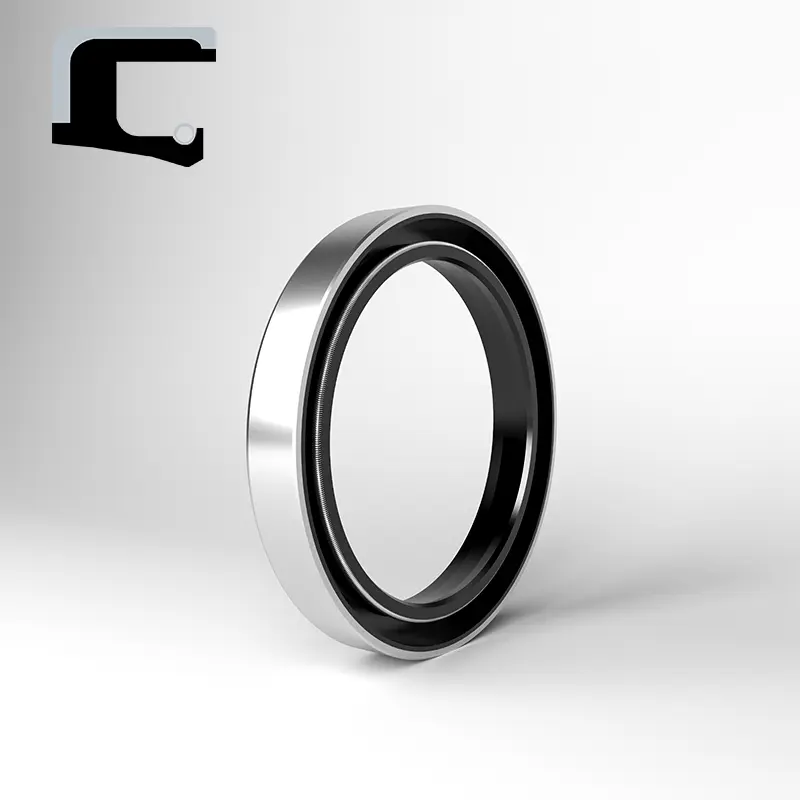

TC / SC / TB / SB Yağ möhürləri:

Kəsalama	Model	Tətbiqi	Təzyiq etmək	Temperatur	Sürətlə	Mühit	Material

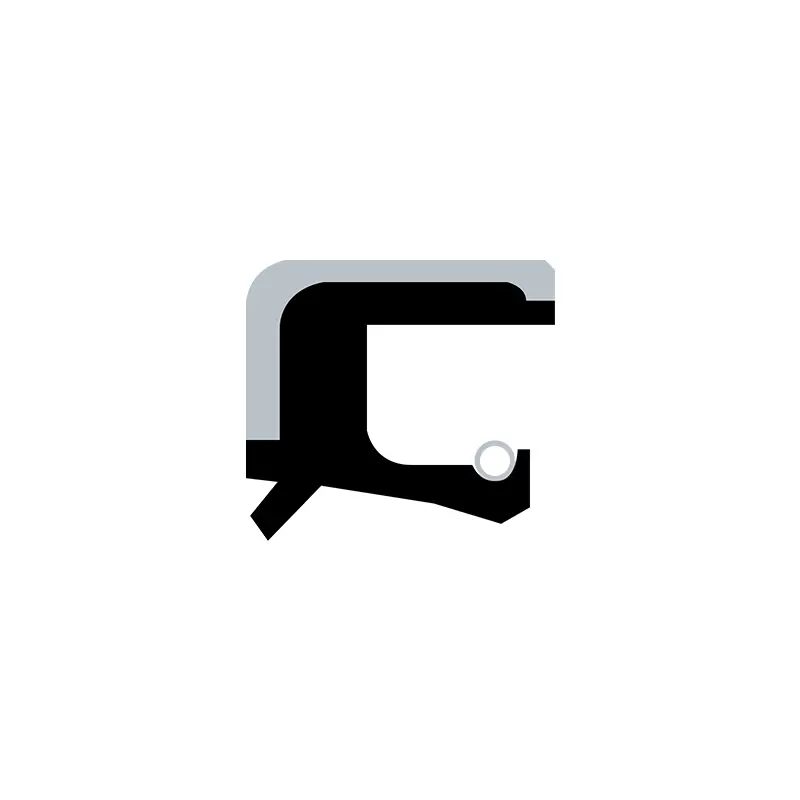

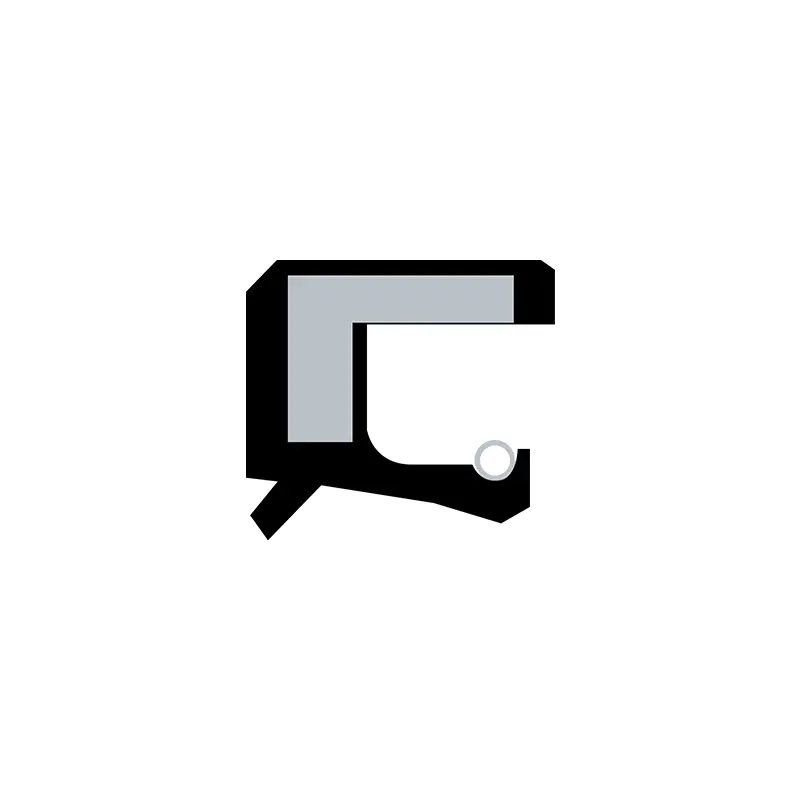

	Tc	Sızdırmazlıq, toz keçirməyən	0.03MPA	-30 ~ + 160	20 m / s	Yağ, yağ sürtkü yağı	NBR / FKM + Karbon Polad

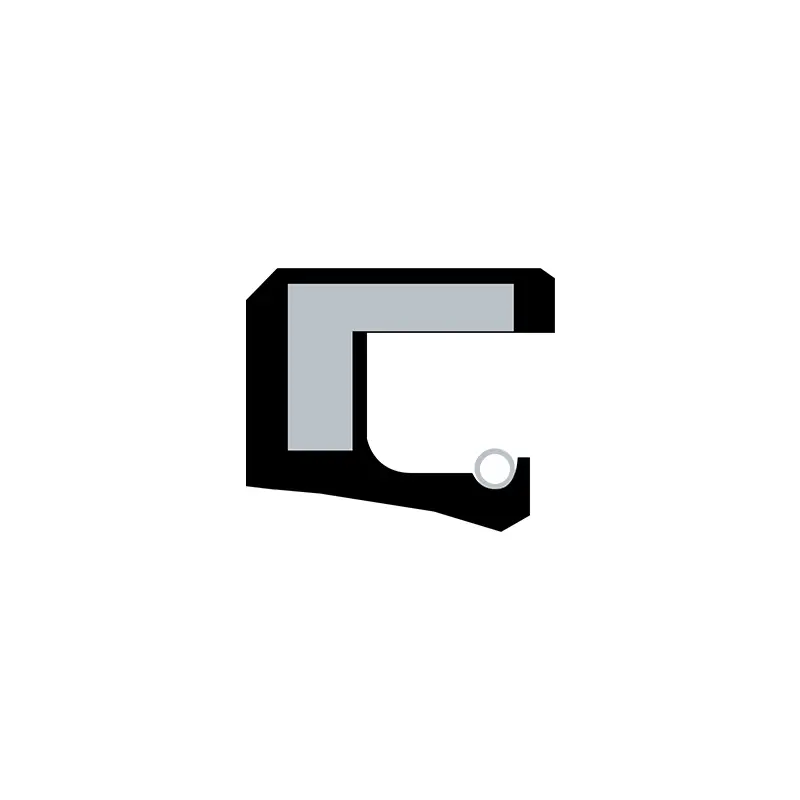

	Sc	Möhürləmə
	Tb	Sızdırmazlıq, toz keçirməyən		-30 ~ + 100	25m / s	Su, yağ, yağ	Nbr + karbon polad
	Sb	Möhürləmə
