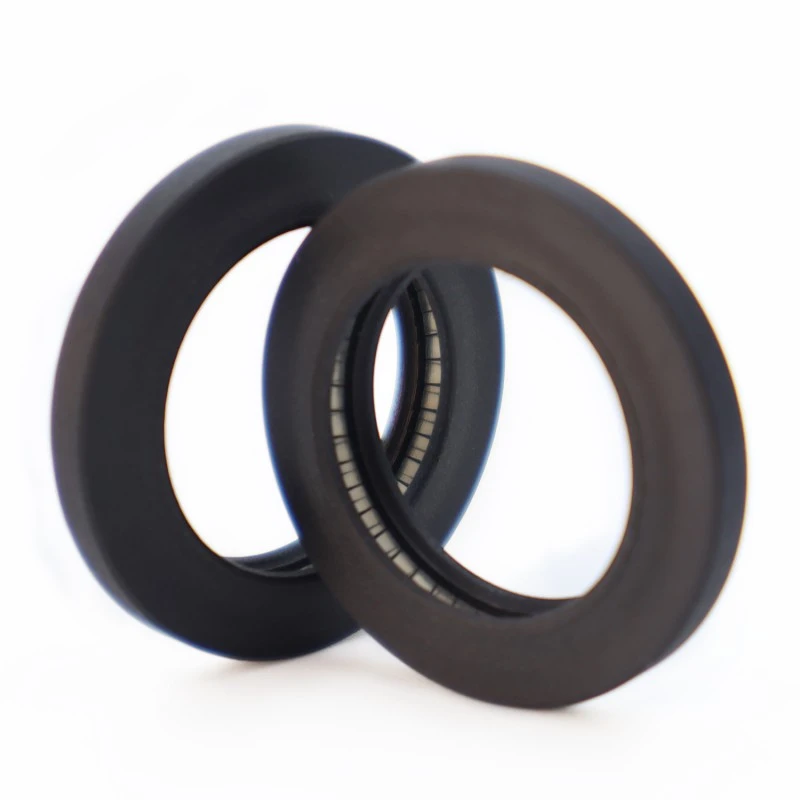

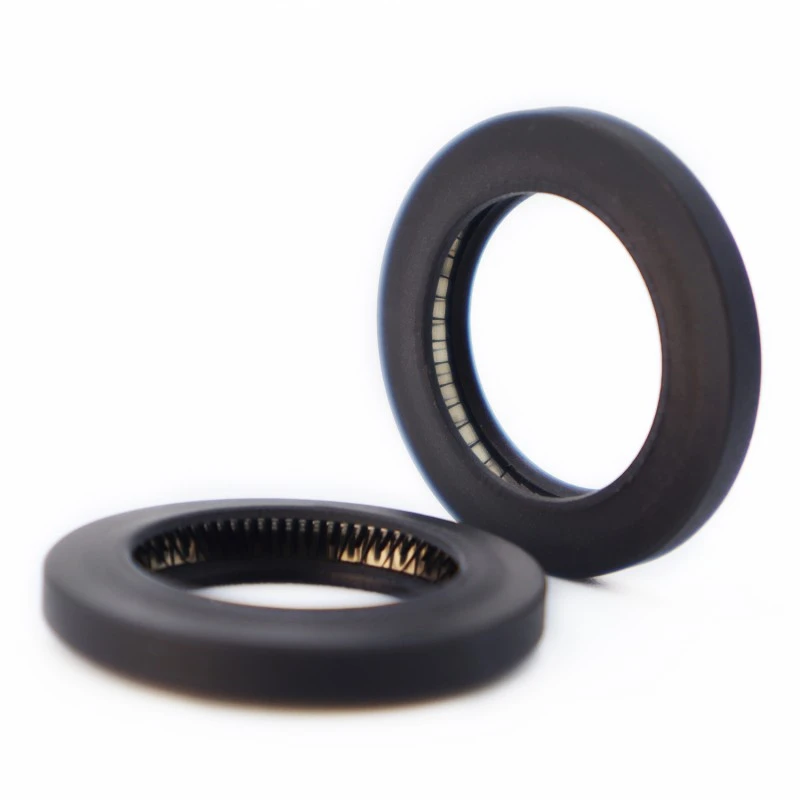

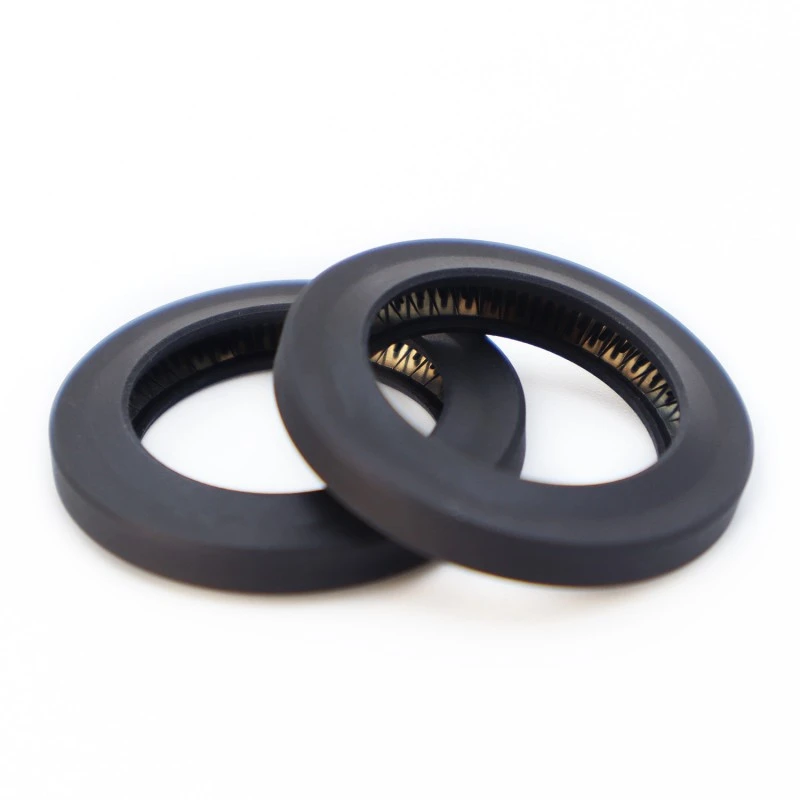

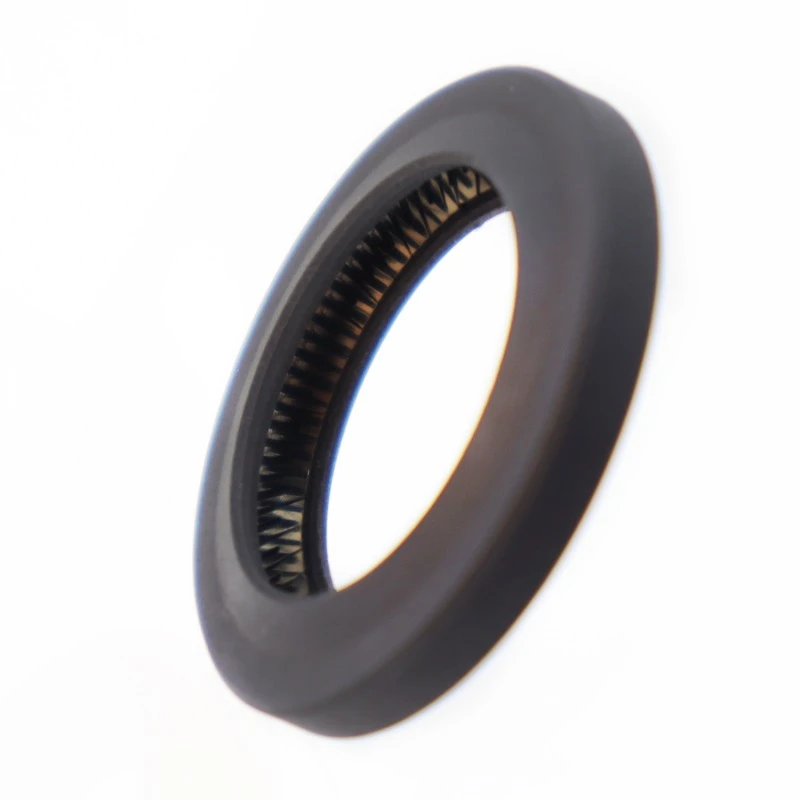

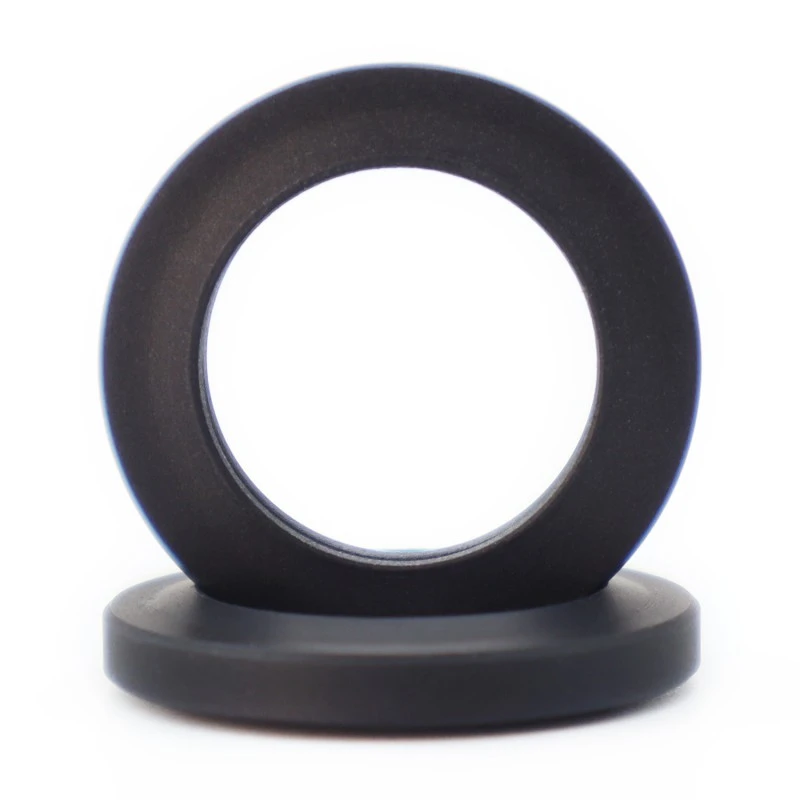

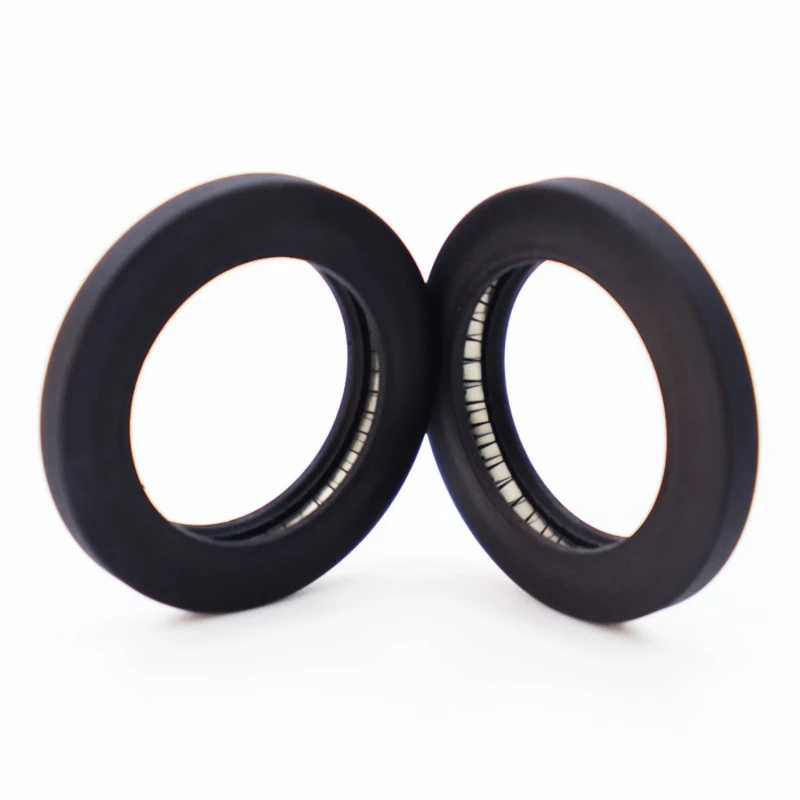

RC2876 möhürü paslanmayan polad yaydan və yüksək performanslı plastikdən ibarətdir. Paslanmayan polad yay V-şəkilli və ya O-formalı yay ola bilər. RC2876-B istifadə edərkən müvafiq elastomer materialı seçilməlidir.
Tətbiq olunan əməliyyat şəraiti (ekstremal dəyərlər eyni vaxtda baş verməməlidir)
|
Təzyiq (MPa) |
Sürət (m/s) |
Temperatur (°C) |
Orta |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
Bütün mayelər, kimyəvi maddələr və qazlar |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
Material seçimi
1. Müşayiət olunan O-halqa materialları aşağıdakılardan seçilə bilər: R01 Nitril rezin (NBR), R02 Fluororubber (FKM) və s.
2. Sızdırmazlıq halqasının materialları: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 və s.
3. Paslanmayan polad yaylar O formalı yaylar və V şəkilli yaylardan seçilə bilər.
Sifariş nümunəsi
RC2876-40-PTFE4+V: Daxili təzyiq yivinin xarici diametri 40, sızdırmazlıq halqasının materialı PTFE4, yay V formalı yaydır.
RC2876-B-40-PTFE4+R02: Daxili təzyiq yivinin xarici diametri 40, sızdırmazlıq halqasının materialı PTFE4, uyğun O-halqa flüororezindən hazırlanmışdır.
Qeyd: Genişlənmiş diapazon tələb olunarsa, seriya nömrəsindən istifadə edin.
Spesifikasiyalar Cədvəli (Parametr diapazonunda olan bütün spesifikasiyalar mövcuddur)
|
Seriya nömrəsi |
Seriya nömrəsi |
Standart diapazon DH11 |
Genişləndirilmiş əhatə dairəsi DH11 |
Yiv dərinliyi h-0,05 |
Yiv eni L+0,2 |
Dairəvi künclər Rmax |
|
RC2876-0 |
RC2876-B-0 |
10~13.9 |
10~40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14~24.9 |
13 ~ 200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25~45,9 |
18 ~ 400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46~124,9 |
28 ~ 700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125~999,9 |
45 ~ 1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
