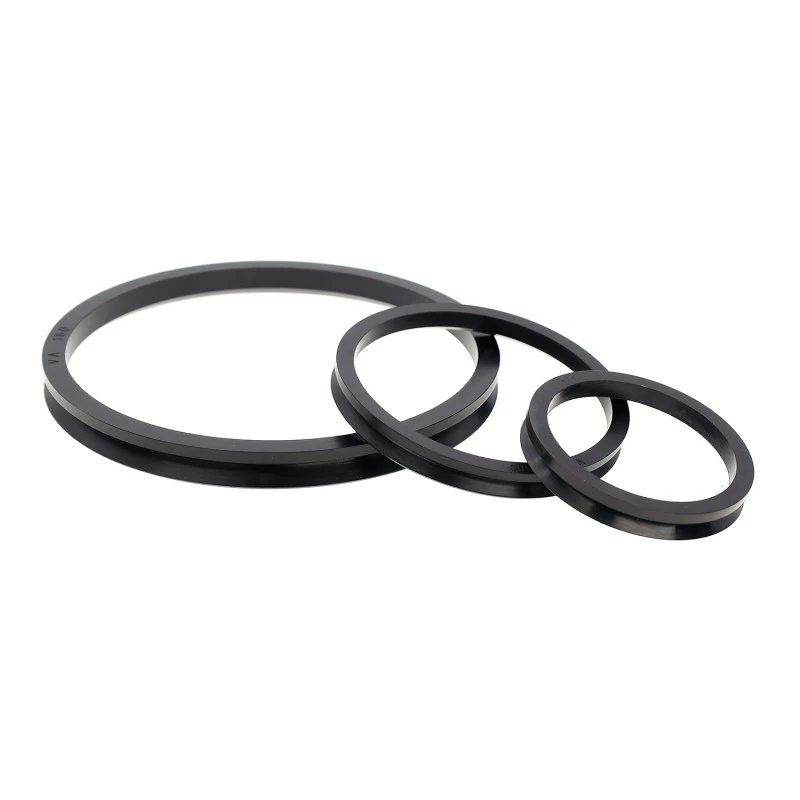

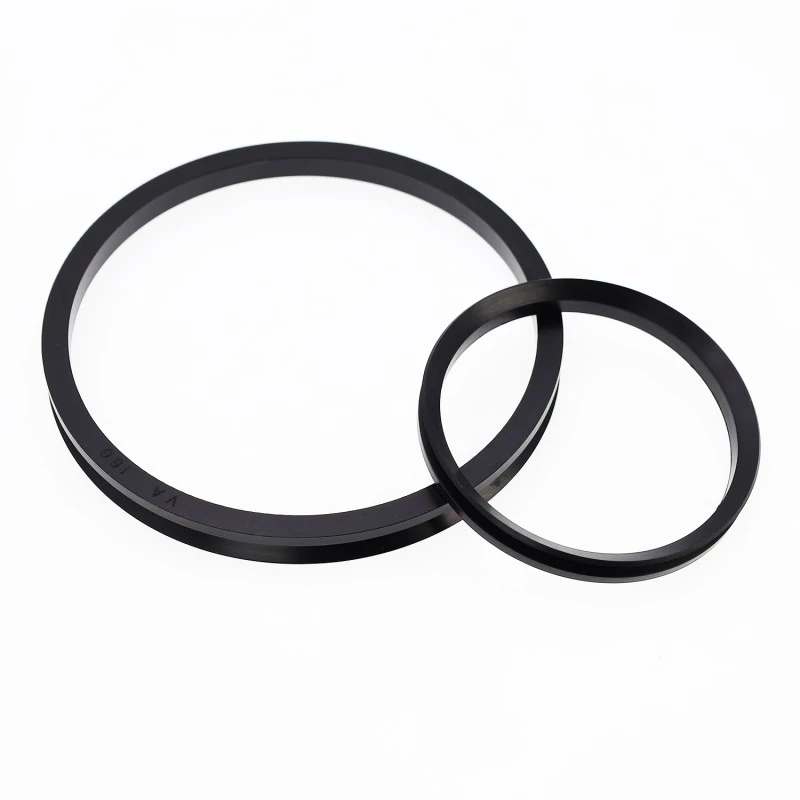

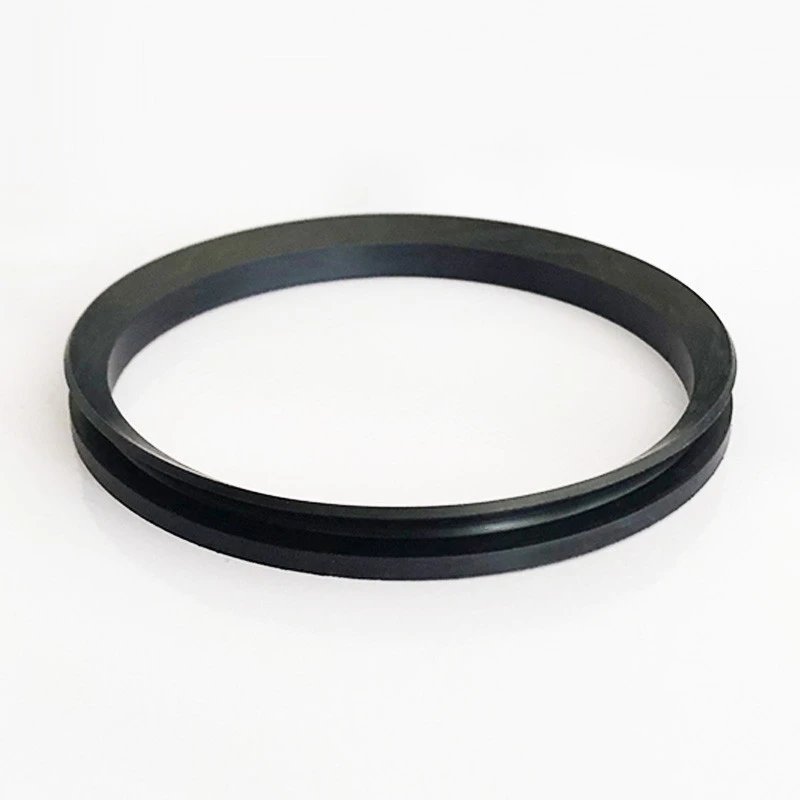

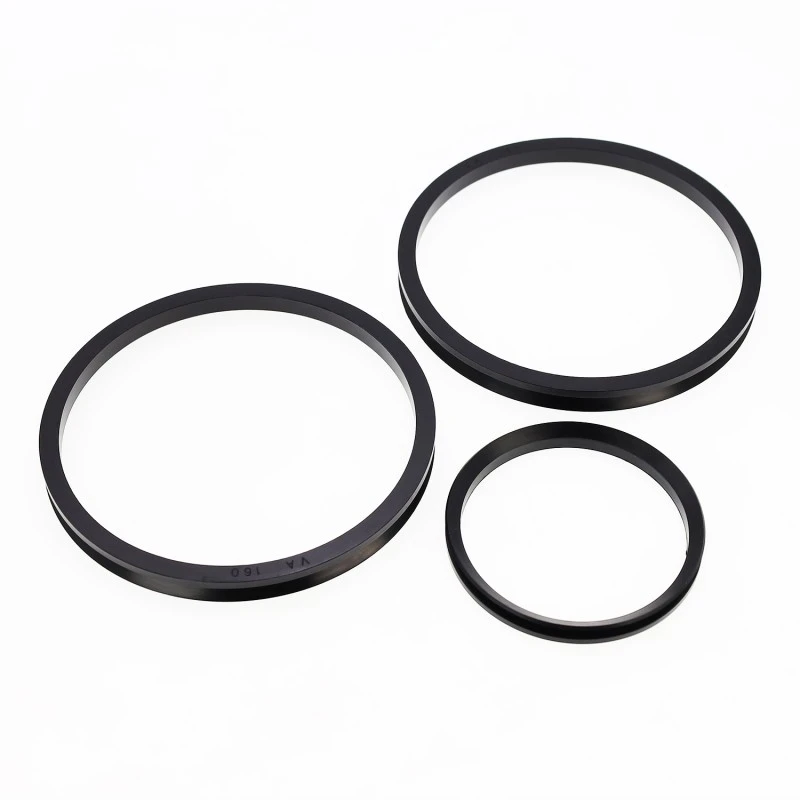

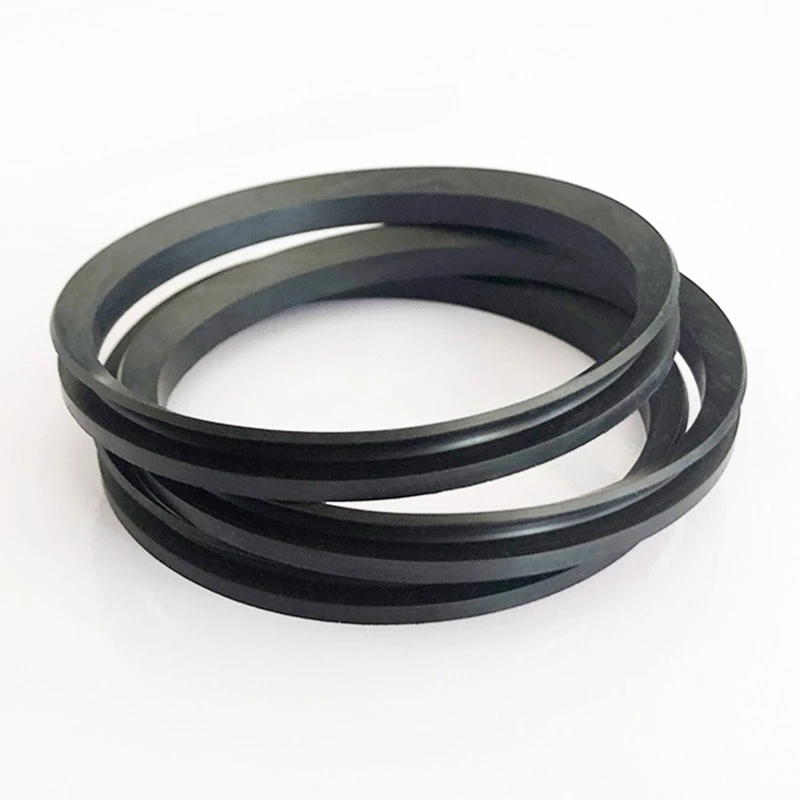

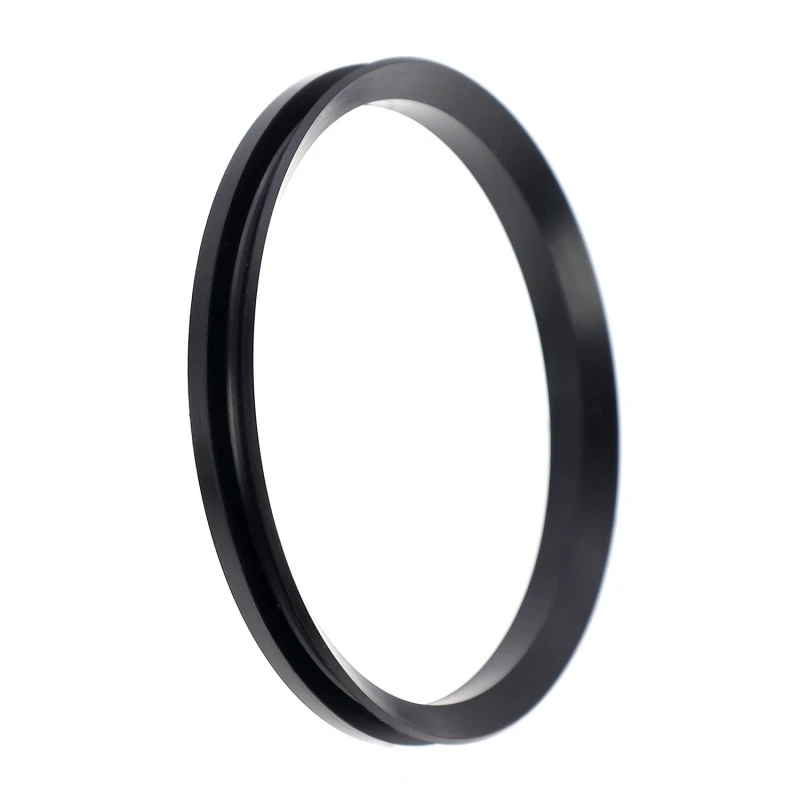

1. Quraşdırmaq asandır, onu normal şəkildə uzatmaq və rezin elastikliyi ilə mil üzərində möhkəm saxlamaq olar.
2. Dodaqda aşağı təmas təzyiqi və yaxşı aşınma müqaviməti.
3. Müəyyən dərəcədə mil ekssentrikliyinə imkan verir.
4. Toz, toz, su və onların qarışıqlarının daxil olmasının qarşısını effektiv şəkildə alır.
a-substrat b-möhürləyən dodaq C-bel
|
Bölmə |
ad |
Sürət |
Temperatur |
Təzyiq |
Orta |
Mövcud diapazon |
|
|
VA |
15m/s |
35~+100(NBR) -20~+180(FKM) |
0.03 |
Hidravlik yağ, emulsiyalar, su, yağ və s. |
3 ~ 6000 mm |
|
|
VS |
12 ~ 200 mm |

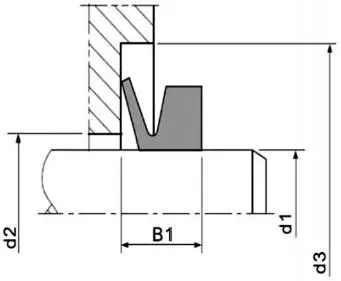

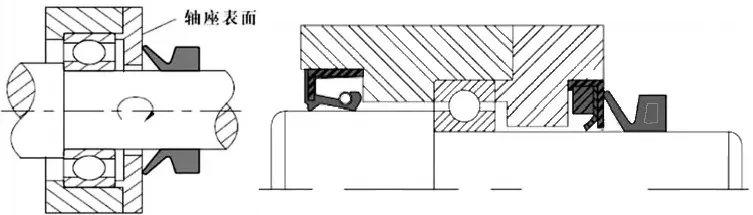

V formalı su möhürünün sxematik diaqramı
Sürtünmə səthləri üçün tövsiyə olunan səth pürüzlülüyü
|
Ra(μm) |
Xətti sürət (m/s) |
Orta |
|
0,4-0,8 |
>10 |
Yağ, su |
|
0,8-1,6 |
5-10 |
Sıçramış yağ, sıçramış su, yağ |
|
1,6-2,0 |
1-5 |
Yağ, toz, sıçrayan su |
|
2.0-2.5 |
<1 |
Yağ, toz |
Qeyd: Səthin keyfiyyəti Ra 0,05 μm-dən çox olmamalıdır.
VA Spesifikasiyaları və Groove Ölçüləri Cədvəli
|
Məhsul nömrəsi |
dl |
d2 |
d3 |
B1 |
d |
C |
B |
A |
|
Va3 |
2.7~3.5 |
d1+1 |
d1+4 |
2,5±0,3 |
2.5 |
1.5 |
3 |
2.1 |
|
Va4 |
3,5~4,5 |
d1+6 |
3±0,4 |
3.2 |
2 |
3.7 |
2.4 |
|
|
Va5 |
4,5~5,5 |
4 |
||||||
|
Va6 |
5.5~6.5 |
5 |
||||||
|
Va7 |
6.5~8 |
6 |
||||||
|
Va8 |
8~9,5 |
7 |
||||||
|
Va10 |
9,5~11,5 |
d1+9 |
4,5±0,6 |
9 |
3 |
5.5 |
3.4 |
|
|
Va12 |
11,5~12,5 |
10.5 |
||||||
|
Va14 |
13,5~15,5 |
12.5 |
||||||
|
Va16 |
15,5~17 |
14 |
||||||
|
Va18 |
17.5~19 |
16 |
||||||
|
Va20 |
19~21 |
d1+2 |
d1+12 |
6±0,8 |
18 |
4 |
7.5 |
4.7 |
|
Va22 |
21~24 |
20 |
||||||
|
Va25 |
24~27 |
22 |
||||||
|
Va28 |
27~29 |
25 |
||||||
|
Va30 |
29~31 |
27 |
||||||
|
Va32 |
31~33 |
29 |
||||||
|
Va35 |
33~36 |
31 |
||||||
|
Va38 |
36~38 |
34 |
||||||
|
Va40 |
38~43 |
d1+15 |
7±1 |
36 |
5 |
9 |
5.5 |
|
|
Va45 |
43~48 |
40 |
||||||
|
Va50 |
48~53 |
45 |
||||||
|
Va55 |
53~58 |
49 |
||||||
|
Va60 |
58~63 |
54 |
||||||
|
Va65 |
63~68 |
58 |
||||||
|
Va70 |
68~73 |
d1+3 |
dl+18 |
9±1,2 |
63 |
6 |
11 |
6.8 |
|
Va75 |
73~78 |
67 |
||||||
|
Va80 |
78~83 |
72 |
||||||
|
Va85 |
83~88 |
76 |
||||||
|
Va90 |
88~93 |
81 |
||||||
|
Va95 |
93~98 |
85 |
||||||
|
Va100 |
98~105 |
90 |
|
Məhsul nömrəsi |
dl |
d2 |
d3 |
BI |
d |
C |
B |
A |
|
Val10 |
105~115 |
d1+4 |
d1+21 |
10,5±1,5 |
99 |
7 |
12.8 |
7.9 |
|
Va120 |
115~125 |
108 |
||||||
|
Va130 |
125~135 |
117 |
||||||
|
Va140 |
135~145 |
126 |
||||||
|
Va150 |
145~155 |
135 |
||||||
|
Va160 |
155~165 |
d1+24 |
12±1,8 |
144 |
8 |
14.5 |
9 |
|
|
Va170 |
165~175 |
153 |
||||||
|
Va180 |
175~185 |
162 |
||||||
|
Va190 |
185~195 |
171 |
||||||
|
Va200 |
190~210 |
d1+10 |
d1+45 |
20±4 |
180 |
15 |
25 |
14.3 |
|
Va220 |
210~235 |
198 |
||||||
|
Va250 |
235~265 |
225 |
||||||
|
Va275 |
265~290 |
247 |
||||||
|
Va300 |
290~310 |
270 |
||||||
|
Va325 |
310~335 |
292 |
||||||
|
Va350 |
335~365 |
315 |
||||||
|
Va375 |
365~390 |
337 |
||||||
|
Va400 |
390~430 |
360 |
||||||
|
Va450 |
430~480 |
405 |
||||||
|
Va500 |
480~530 |
450 |
||||||
|
Va550 |
530~580 |
495 |
||||||
|
Va600 |
580~630 |
540 |
||||||
|
Va650 |
630~665 |
600 |
||||||
|
Va700 |
665~705 |
630 |
||||||
|
Va725 |
705~745 |
670 |
||||||
|
Va750 |
745~785 |
705 |
||||||
|
Va800 |
785~830 |
745 |
||||||
|
Va850 |
830~875 |
785 |
||||||
|
Va900 |
875~920 |
825 |
||||||
|
Va950 |
920~965 |
865 |
||||||
|
Va1000 |
965~1015 |
910 |
Qeyd: Uzunluğu 6000 mm-ə qədər olan məhsullar mövcuddur.
VS Spesifikasiyaları və Groove Ölçüləri Cədvəli
|
Məhsul nömrəsi |
dl |
d2 |
d3 |
B1 |
d |
C |
B |
A |
|
Vs12 |
11,5~13,5 |
dl+1 |
dl+9 |
6,7±0,6 |
10.5 |
3 |
7.7 |
5.6 |
|
Vs14 |
13,5~15,5 |
12.5 |
||||||
|
Vs16 |
15,5~17,5 |
14 |
||||||
|
Vs18 |
17.5~19 |
16 |
||||||
|
Vs20 |
19~21 |
dl+2 |
dl+12 |
9±0,8 |
18 |
4 |
10.5 |
7.9 |
|
Vs22 |
21~24 |
20 |
||||||
|
Vs25 |
24~27 |
22 |
||||||
|
Vs28 |
27~29 |
25 |
||||||
|
Vs30 |
29~31 |
27 |
||||||
|
Vs32 |
31~33 |
29 |
||||||
|
Vs35 |
33~36 |
31 |
||||||
|
Vs38 |
36~38 |
34 |
||||||
|
Vs40 |
38-43 |
d1+2 |
dl+15 |
11±1 |
36 |
5 |
13 |
9.5 |
|
Vs45 |
43~48 |
40 |
||||||
|
Vs50 |
48~53 |
45 |
||||||
|
Vs55 |
53~58 |
49 |
||||||
|
Vs60 |
58~63 |
54 |
||||||
|
Vs65 |
63~68 |
58 |
||||||
|
Vs70 |
68~73 |
dl+3 |
dl+18 |
13,5±1,2 |
63 |
6 |
15.5 |
11.3 |
|
Vs75 |
73~78 |
67 |
||||||
|
Vs80 |
78~83 |
72 |
||||||
|
Vs85 |
83~88 |
76 |
||||||
|
Vs90 |
88~93 |
81 |
||||||
|
Vs95 |
93~98 |
85 |
||||||
|
Vs100 |
98~105 |
90 |
||||||
|
Vs110 |
105~115 |
d1+4 |
d1+21 |
15,5±1,5 |
99 |
7 |
18 |
13.1 |
|
Vs120 |
115~125 |
108 |
||||||
|
Vs130 |
125~135 |
117 |
||||||
|
Vs140 |
135~145 |
126 |
||||||
|
Vs150 |
145~155 |
135 |
||||||
|
Vs160 |
155~165 |
d1+24 |
18±1,8 |
144 |
8 |
20.5 |
15 |
|
|
Vs170 |
165~175 |
153 |
||||||
|
Vs180 |
175~185 |
162 |
||||||
|
Vs190 |
185~195 |
171 |
||||||
|
Vs199 |
195~210 |
180 |
Qeyd: Əgər tələb olunan spesifikasiyalar bu cədvəldə göstərilməyibsə, şirkətimizlə əlaqə saxlayın.
