Performans və tətbiqlər

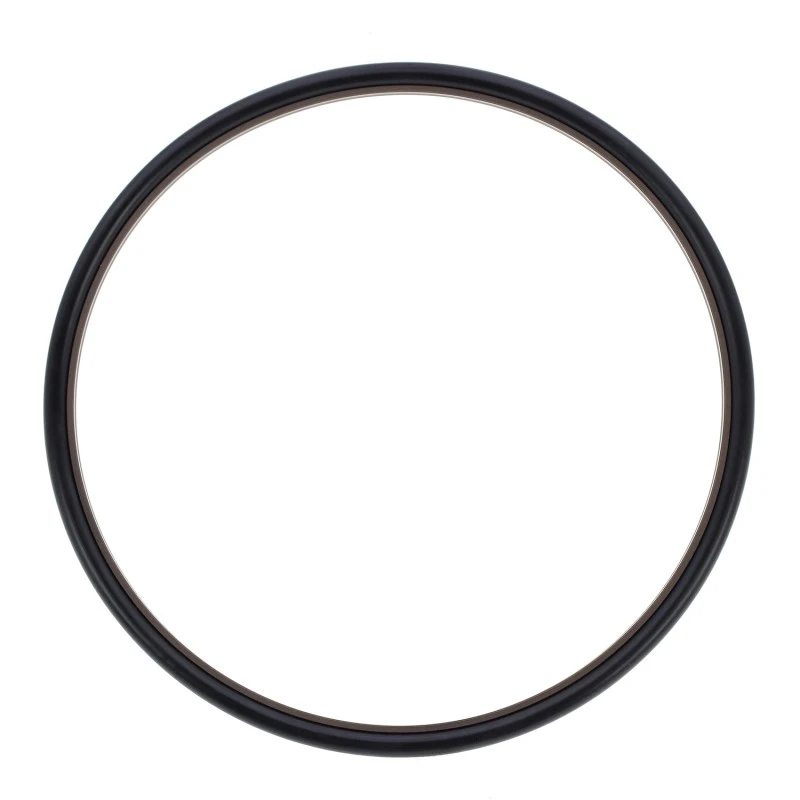

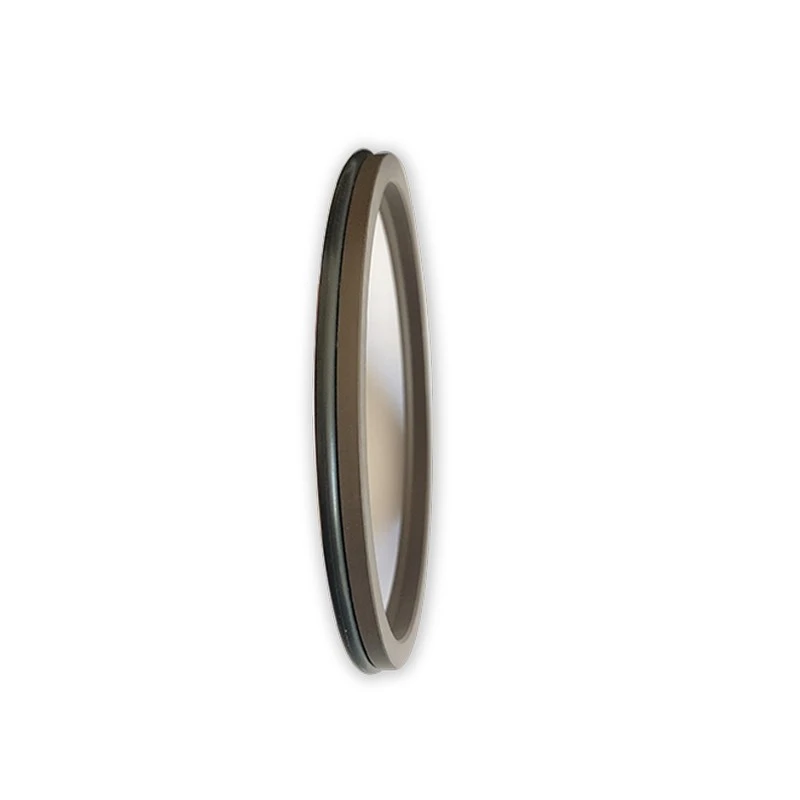

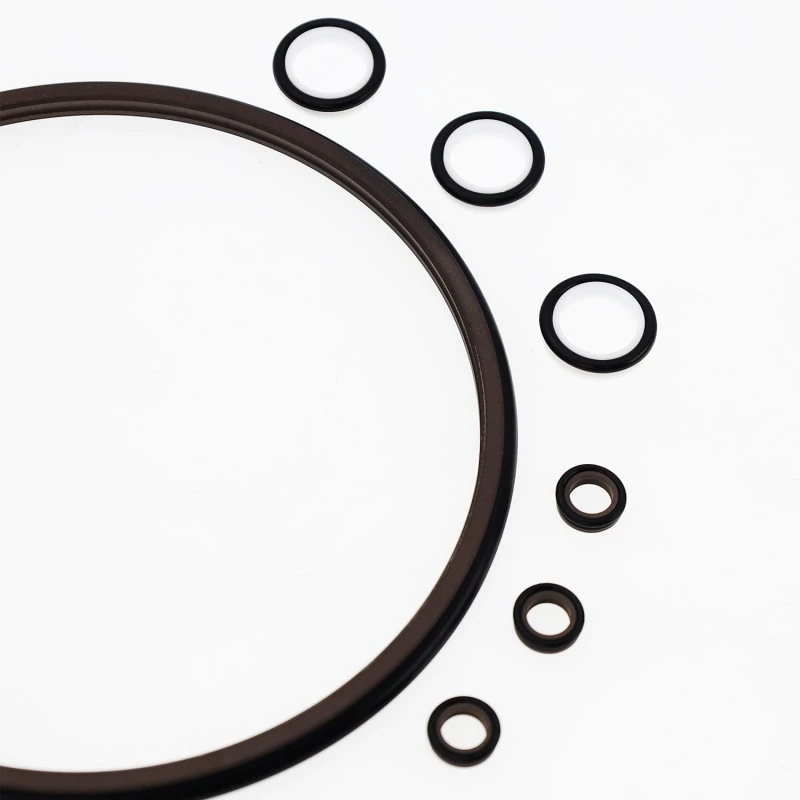

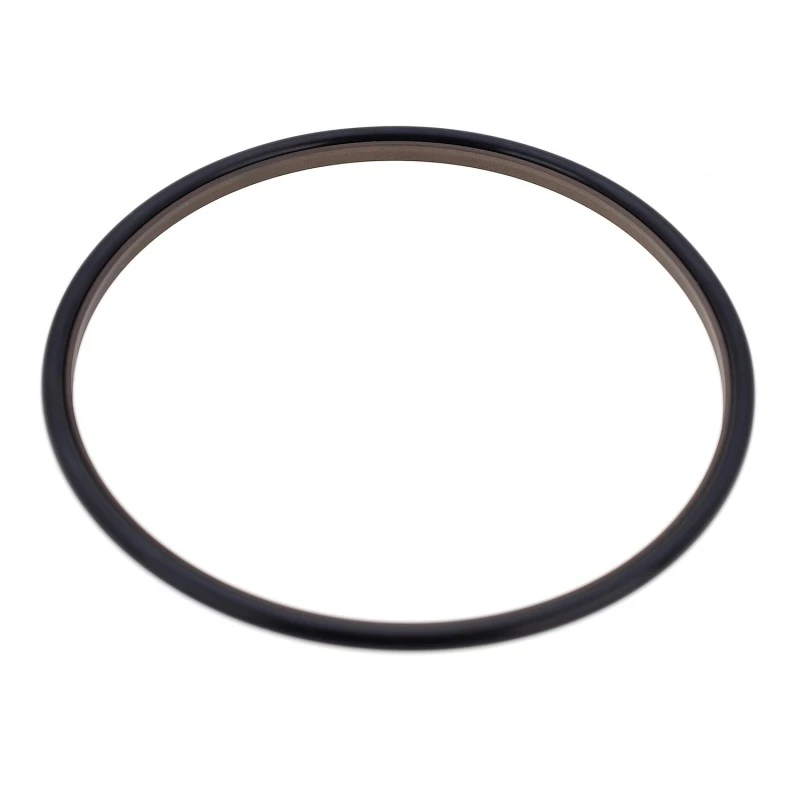

Cüt dodaq birləşməsi silecek möhürü, PTFE dolu ikiqat dodaq silecek ring və o-ringdən ibarət iki istiqamətli silecek möhürüdür. O-ring, PTFE halqasında aşınmasını kompensasiya edərək əvvəlcədən yüklənir. Qarşılıqlı, salınma və ya spiral hərəkətlər üçün uyğundur.
Əməliyyat şərtləri
|
Təzyiq mpa |
Temperatur ° C |
Sürət m / s |
Mühit |
|
- |
-35 ~ + 100 (uyğun o-ring nbr) |
6 |
Hidravlik yağ, emulsiya, su və s. |
|
-20 ~ + 200 (uyğun O-Ring FKM) |
Sifariş üçün
Sifariş modeli RCF02-80-PTFE3-R01
RCF02 - Model 80 - Şaft Diametri PTFE3 - Ümumi təyinatlı Dəyişdirilmiş PTFE RO1 - Uyğun rezin material kodu
Nitril (NBR) - R01, flüorokarbon (FKM) - RO2

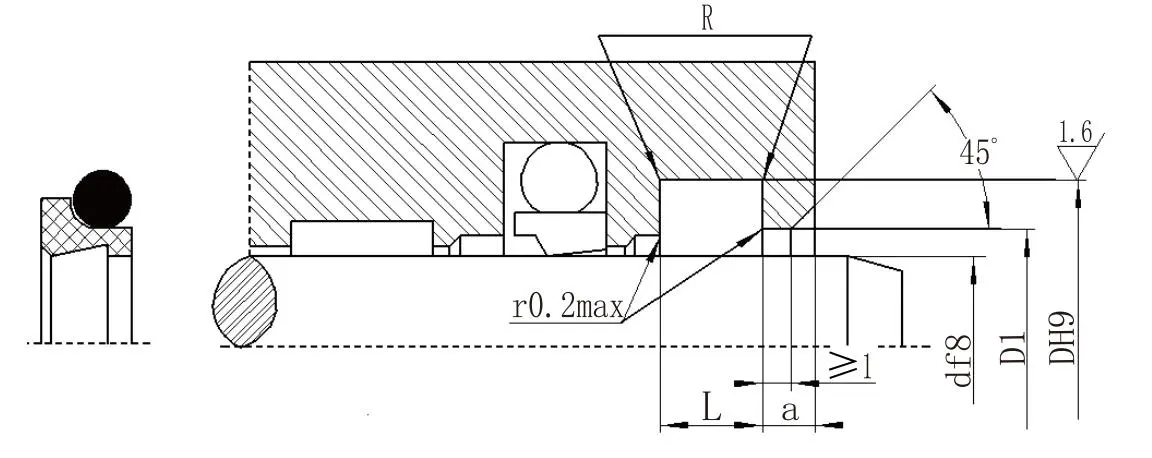

Xüsusi parametr cədvəli (parametr aralığı daxilində istənilən ölçülü məhsullar təmin edilə bilər)
|
Şaft diametri aralığı d f8 |
Yiv diametri D h9 |
Yivli genişliyi L+0.2 |
Çuxur diametrini açın D1H11 |
Açıq deşik eni ≥ |
Dairəvi künclər R≤ |
O-Ring Wire Diametri d0 |
|
4 ~ 11 |
D + 4.8 |
3.7 |
D + 1.5 |
2 |
0.4 |
1.80 |
|
12 ~ 64 |
D + 6.8 |
5.0 |
D + 1.5 |
2 |
0.7 |
2.65 |
|
65 ~ 250 |
D + 8.8 |
6.0 |
D + 1.5 |
3 |
1.0 |
3.55 |
|
251 ~ 420 |
D + 12.2 |
8.4 |
d + 2.0 |
4 |
1.5 |
5.30 |
|
421 ~ 650 |
D + 16.0 |
11.0 |
d + 2.0 |
4 |
1.5 |
7.00 |
|
651 ~ 1500 |
D + 20.0 |
14.0 |
D + 2.5 |
5 |
2.0 |
8.60 |
