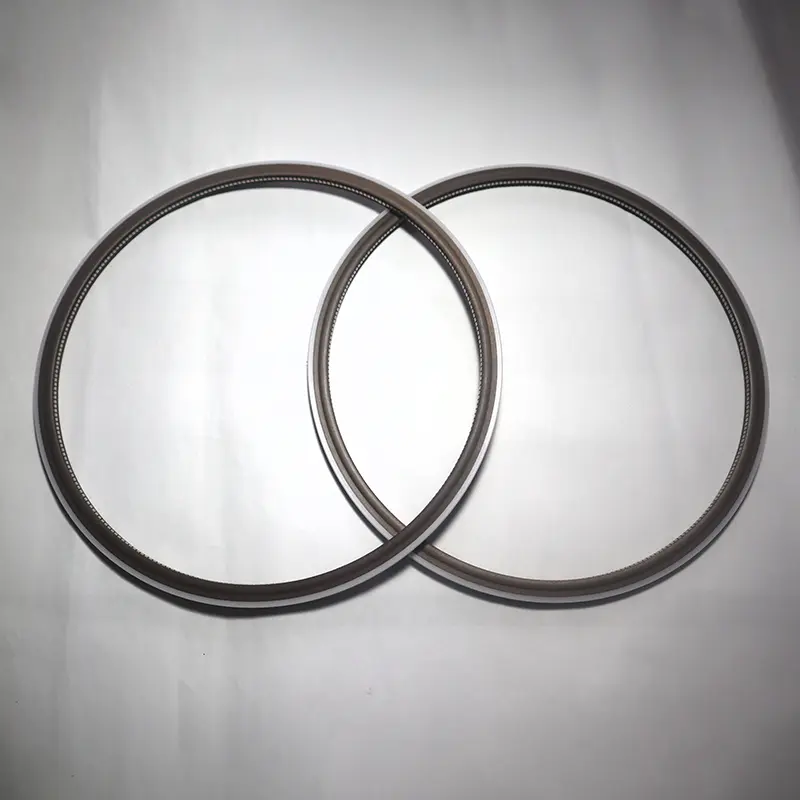

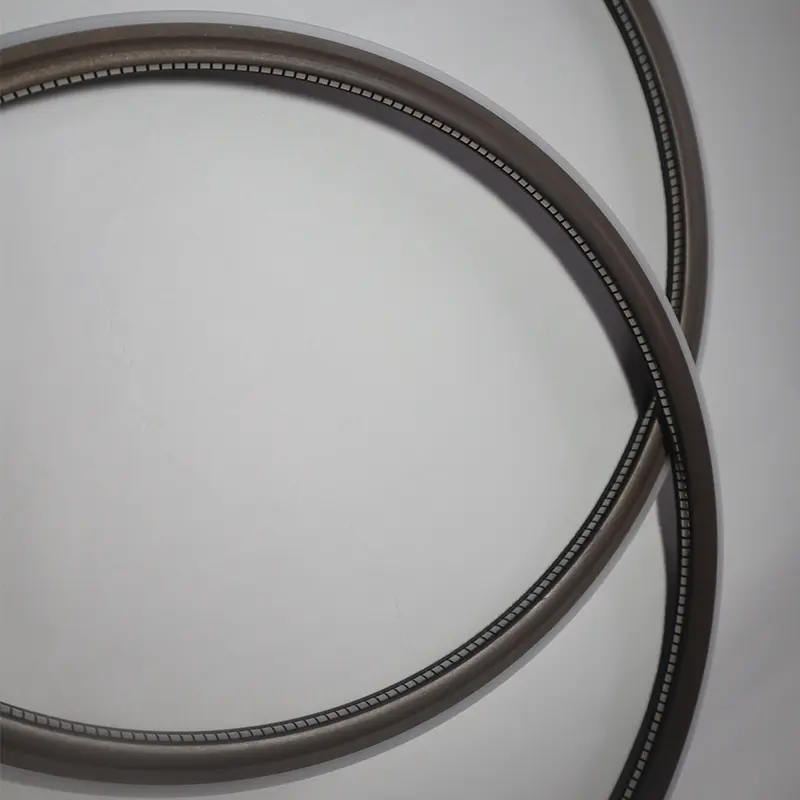

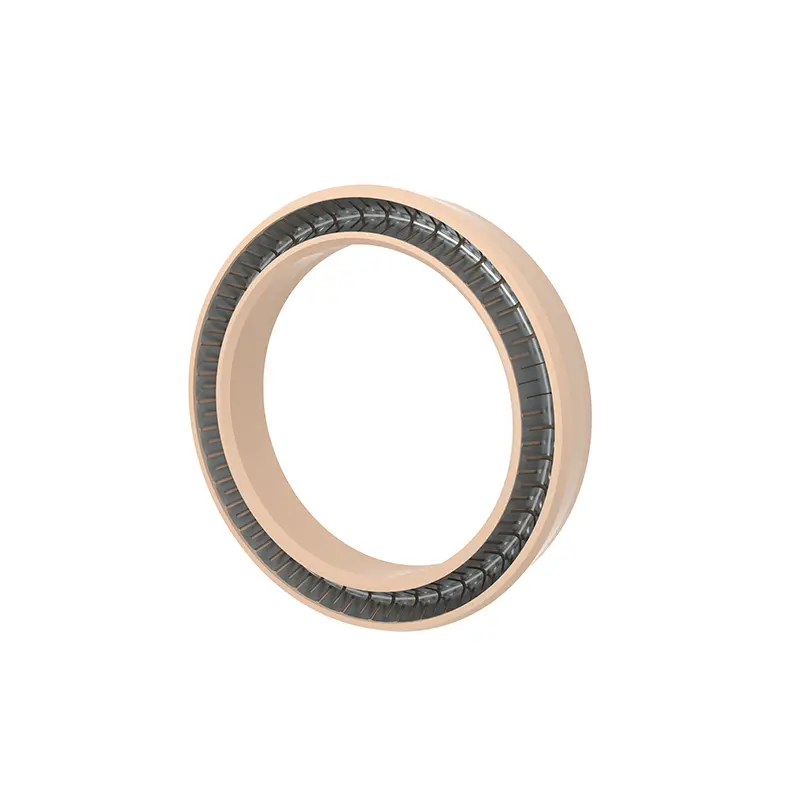

Başlatdığımız son flanş bahar enerjili olan möhürlər, hər biri öz bölmələri olan müxtəlif modellərə daxildir. Hamısı qəti şəkildə inkişaf etdirilir, istehsal olunur və sınaqdan keçirilir.

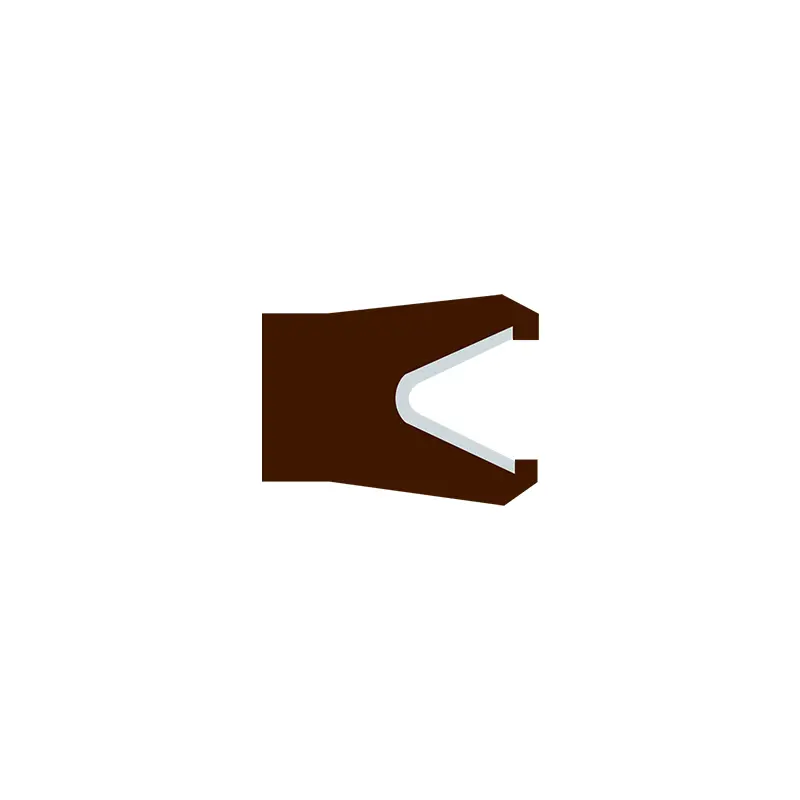

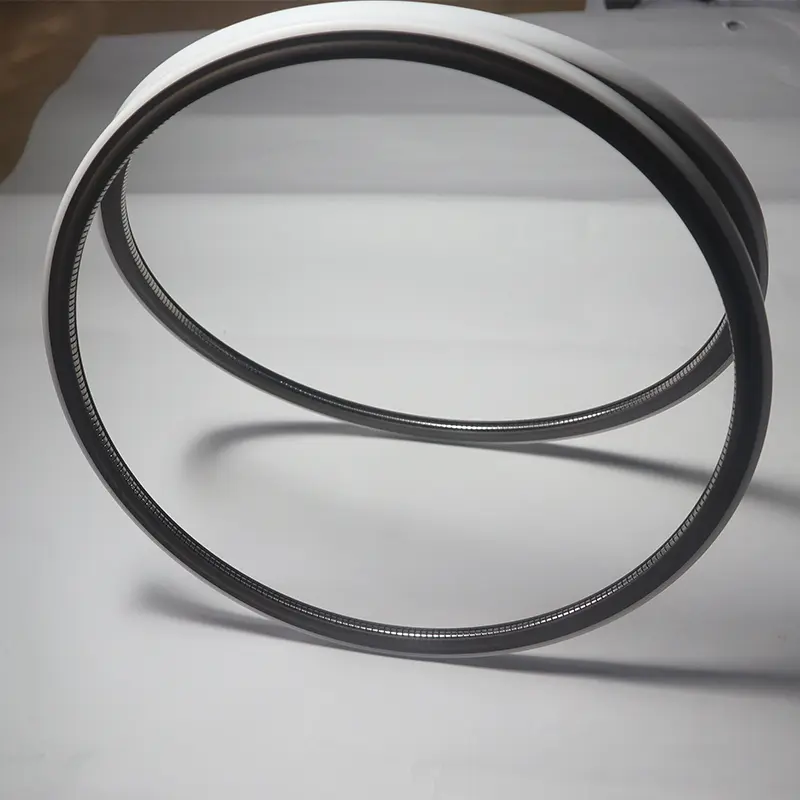

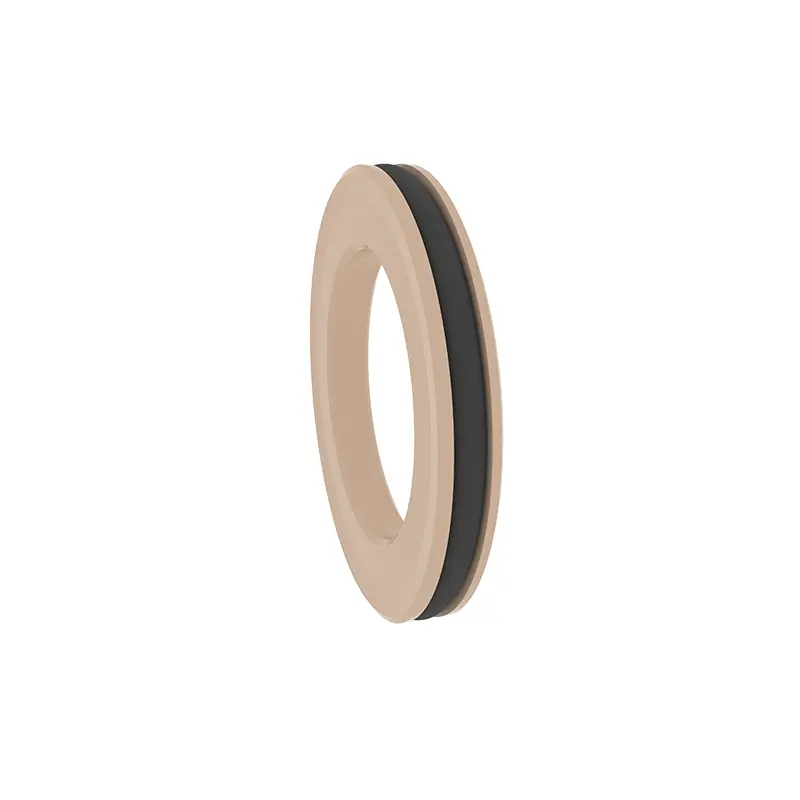

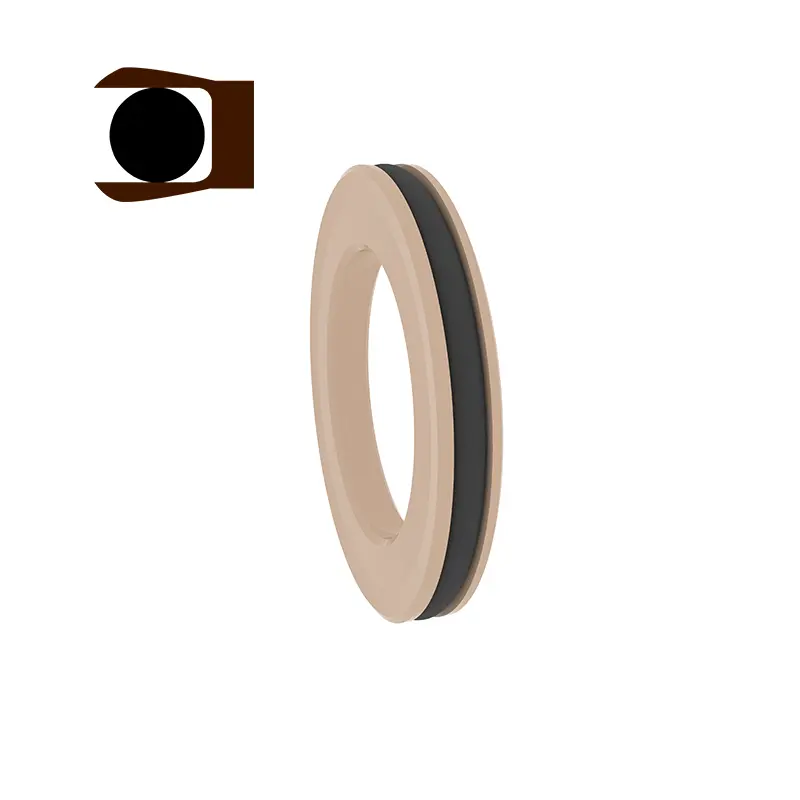

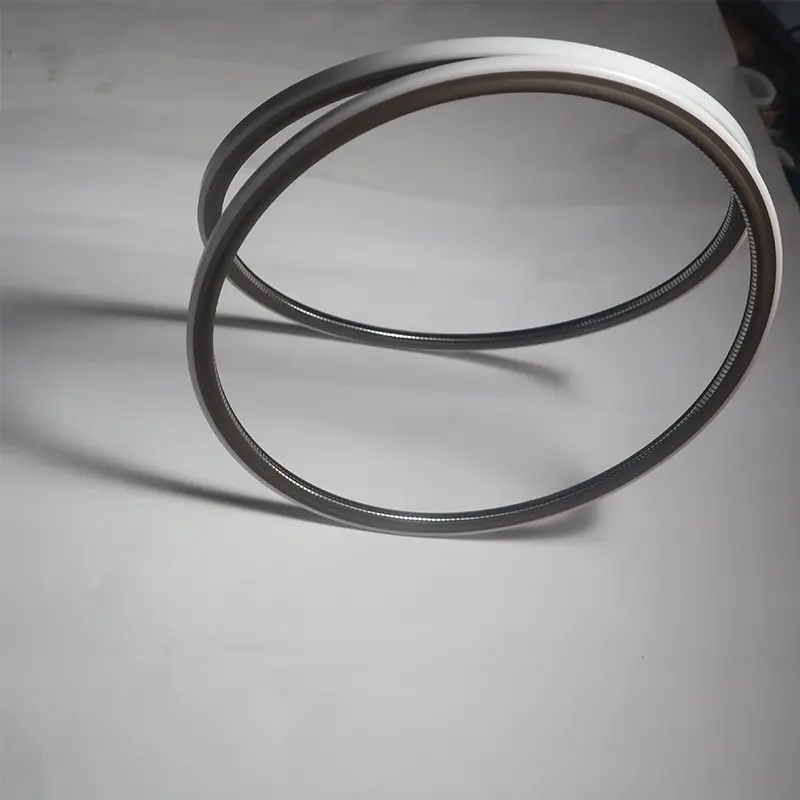

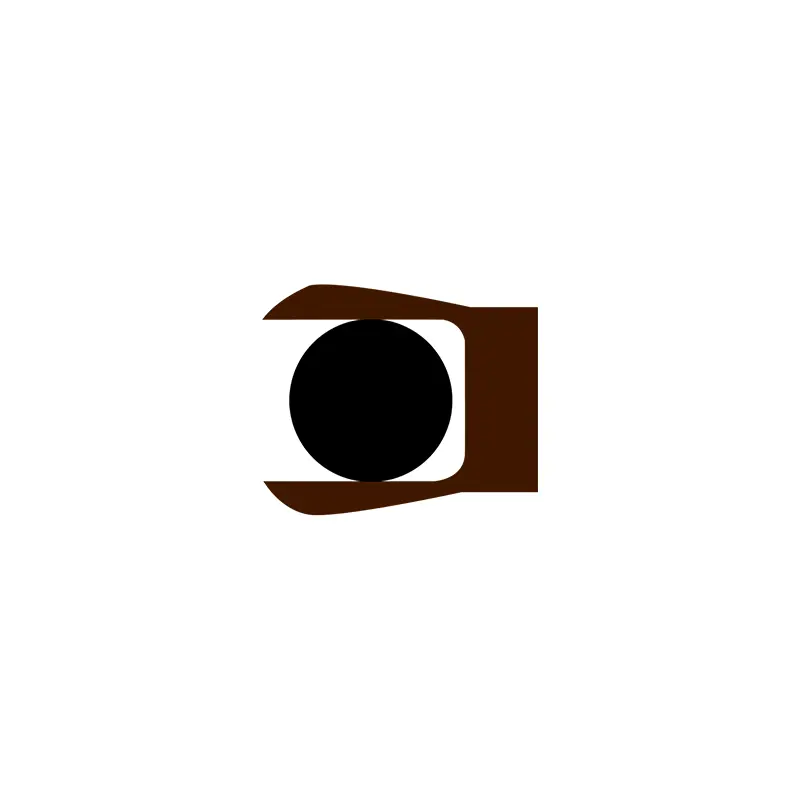

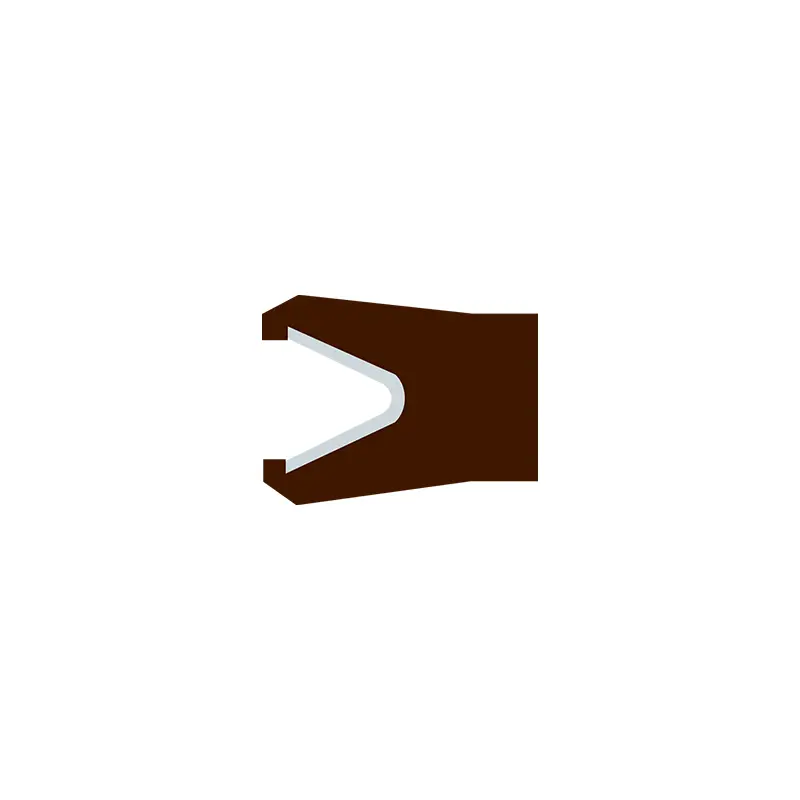

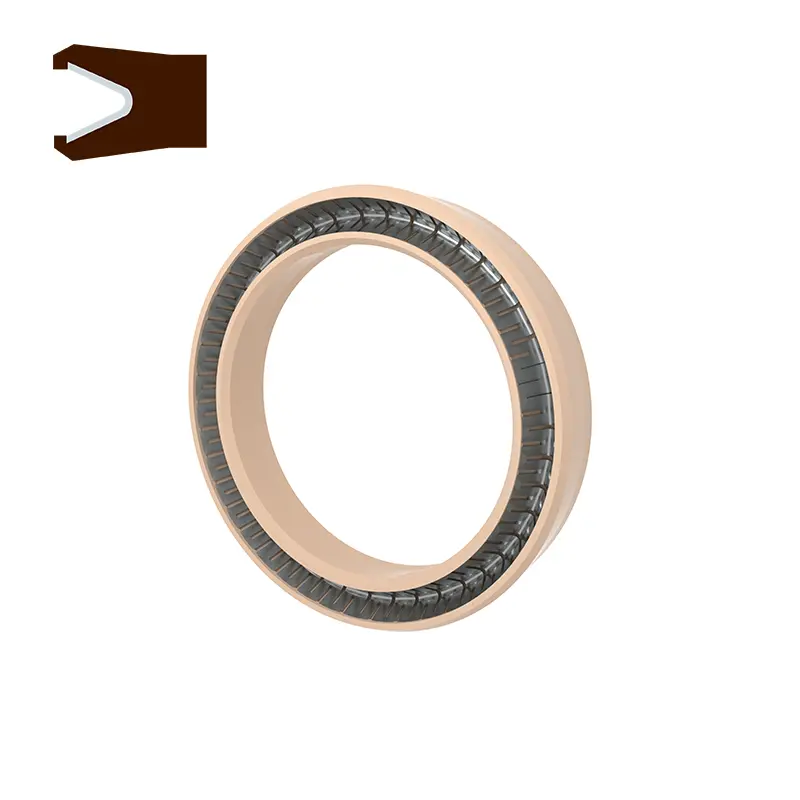

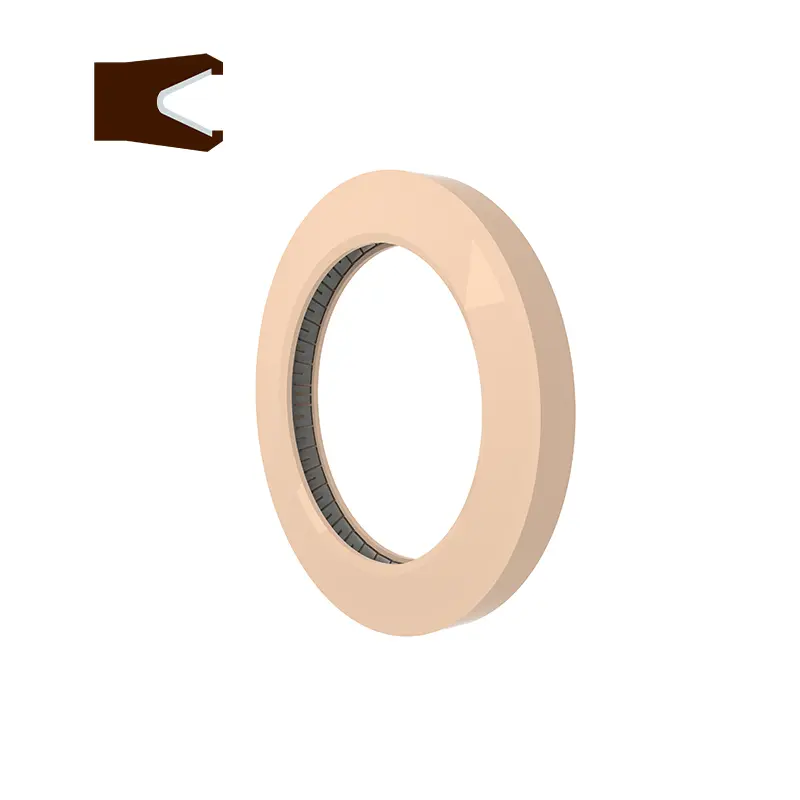

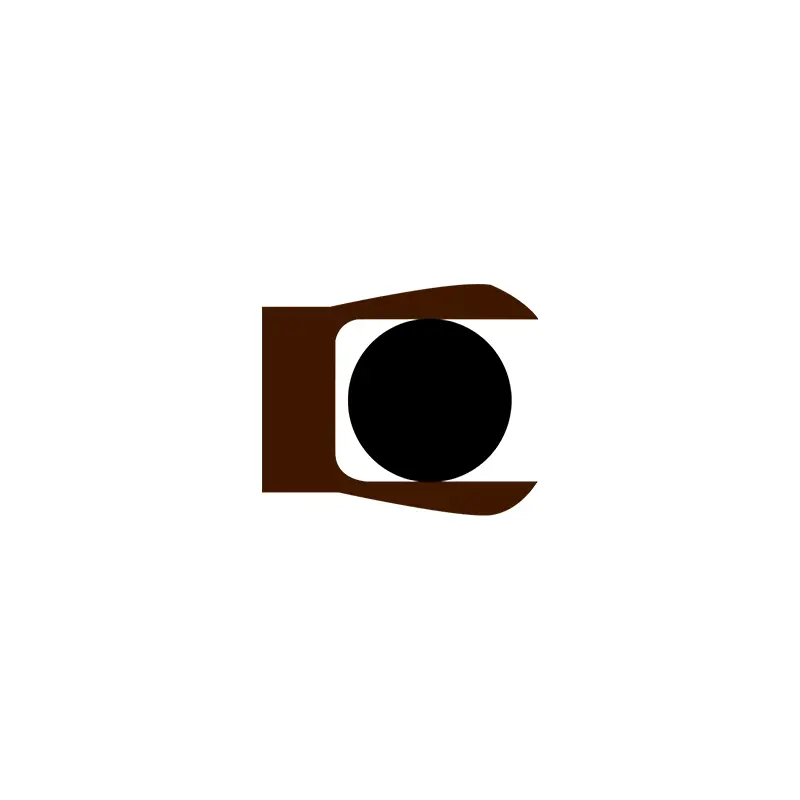

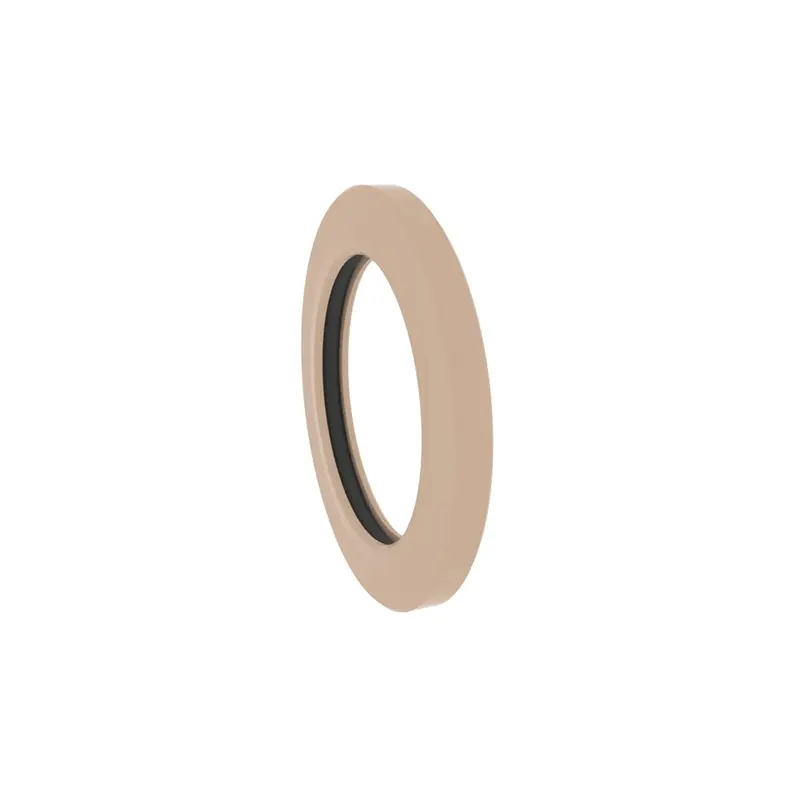

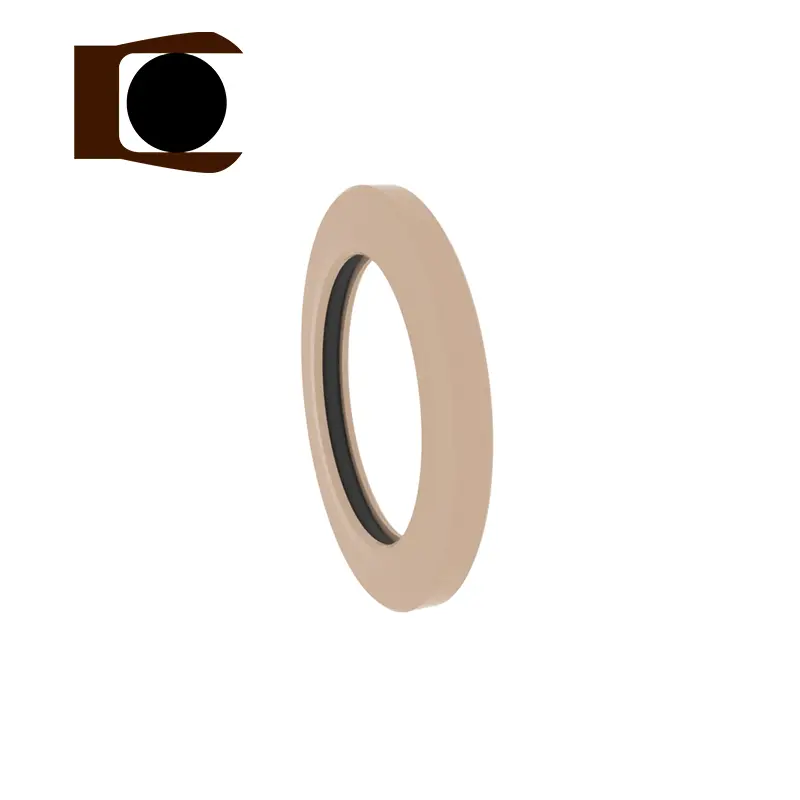

RC2876 və RC2877 pan möhürləridir və RC2876-B və RC2877-B y şəkilli birləşdirilmiş möhürlərdir. Hər bir model arasındakı iki fərqli bölmə eyni yivə malikdir və dəyişə bilər. Onlar eksenel (son) və flanşın bir tərəfli təzyiq statik möhürləri üçün uygundur və səth pürüzünün ideal olmadığı yerlərdə istifadə edilə bilər. İki pan möhürü paslanmayan polad bulaqlar və yüksək funksiyalardan ibarət plastiklərdən ibarətdir. Paslanmayan polad bulaqlar V şəkilli bulaqlar və O formalı bulaqlar kimi seçilə bilər. Və RC2876-B və RC2877-B istifadə edərkən, uyğun elastomer materiallarını ağlabatan şəkildə seçmək lazımdır.
Məhsul xüsusiyyətləri və tətbiqləri:
RC2876
Tətbiq olunan iş şəraiti (məhdud dəyərlər eyni zamanda görünməməlidir)
| Təzyiq mpa | Sürət m / s | Temperatur ℃ | Mühit | ||
| RC2876 | RC2876-b | - | RC2876 | RC2876-b | Bütün mayelər, kimyəvi maddələr, qazlar |
| <40 | <80 | -200 ~ + 250 | -35 ~ + 250 | ||
Material seçimi
1. Uyğun O-Rinq materialları ola bilər: R01 Nitril Rezin (NBR), R02 Fluororubber (FKM) və s.
2. Sızdırmazlıq Ring Materialları: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 və s.
3. Paslanmayan polad bulaqlar O formalı bulaqlardan və V şəkilli bulaqlardan seçilə bilər.
Sifariş üçün
RC2876-40-PTFE4 + V Daxili təzyiq yivinin xarici diametri 40, möhürləmə üzük materialı ptfe4 və bahar V şəkilli bahardır
RC2876-B-40-40-40-40-PTFE4 + R02 Daxili təzyiq yivinin xarici diametri 40, möhürləmə üzük materialı ptfe4 və uyğun O-üzük flüororubberdir
Qeyd: Genişləndirilmiş aralığı seçsəniz, seriya nömrəsini istifadə edin.

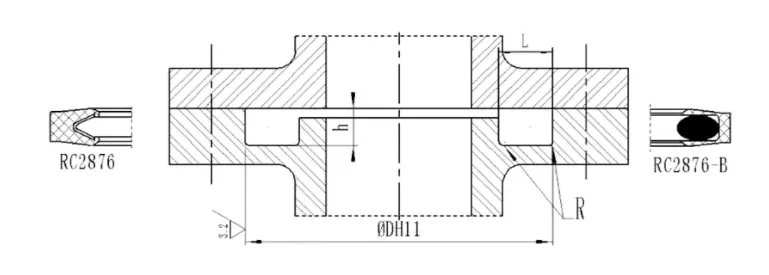

| Seriya nömrəsi | Seriya nömrəsi | Standart diapazon Dh11 | Genişlənmiş sıra Dh11 | Yivli dərinlik h-0.05 | Yivli genişliyi L+0.2 | Yuvarlaq künclər Rmax |
| RC2876-0 | RC2876-B-0 | 10 ~ 13.9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24.9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45.9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124.9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
RC2877
Tətbiq olunan iş şəraiti (məhdud dəyərlər eyni zamanda görünməməlidir)
| Təzyiq mpa | Sürət m / s | Temperatur ℃ | Mühit | ||
| RC2877 | RC2877-b | - | RC2877 | RC2877-b | Bütün mayelər, kimyəvi maddələr, qazlar |
| <40 | <80 | -200 ~ + 250 | -35 ~ + 250 | ||
1. Uyğun O-Rinq materialları ola bilər: R01 Nitril Rezin (NBR), R02 Fluororubber (FKM) və s.
2. Sızdırmazlıq Ring Materialları: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 və s.
3. Paslanmayan polad bulaqlar O formalı bulaqlardan və V şəkilli bulaqlardan seçilə bilər.
Sifariş üçün
RC2877-40-PTFE4 + V Xarici təzyiqli yivin daxili diametri 40-dır, möhürləmə üzük materialı ptfe4 və paslanmayan polad bahar v şəkilli bahardır
RC2877-B-40-PTFE4 + R02 Xarici təzyiq yivinin daxili diametri 40, möhürləmə üzük materialı PTFE4 və uyğun O-Ring flüororubberdir
Qeyd: Geniş bir sıra seçsəniz, seriya nömrəsini istifadə edin.

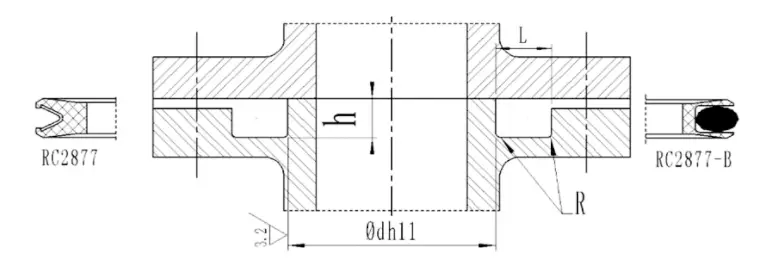

| Seriya nömrəsi | Seriya nömrəsi | Standart diapazon d h11 | Genişlənmiş sıra dh11 | Yivli dərinlik h-0.05 | Yivli genişliyi L+0.2 | Yuvarlaq künclər Rmax |
| RC2877-0 | RC2877-B-0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19.9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39.9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119.9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
