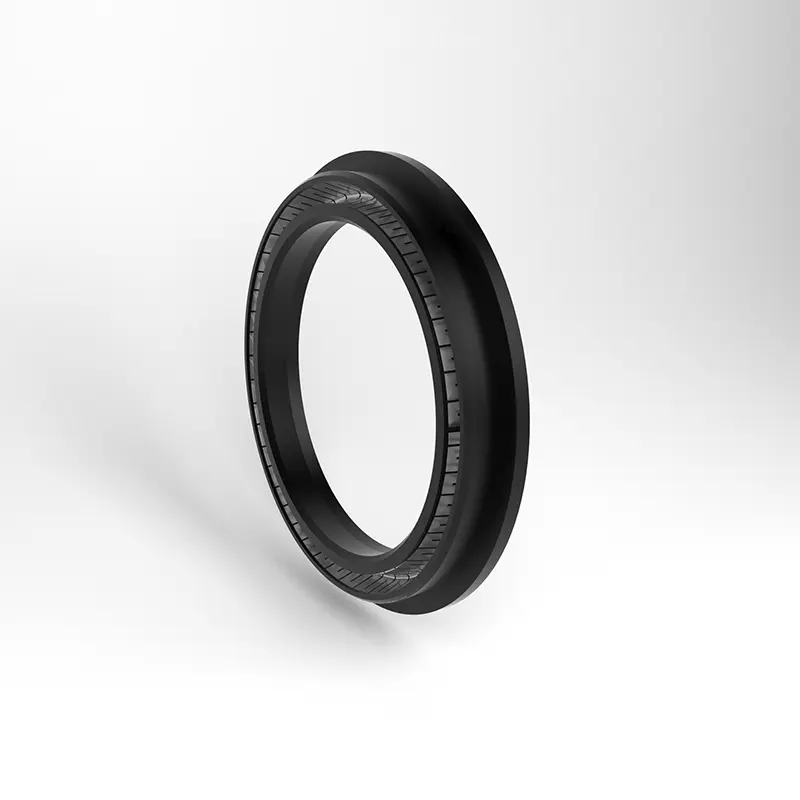

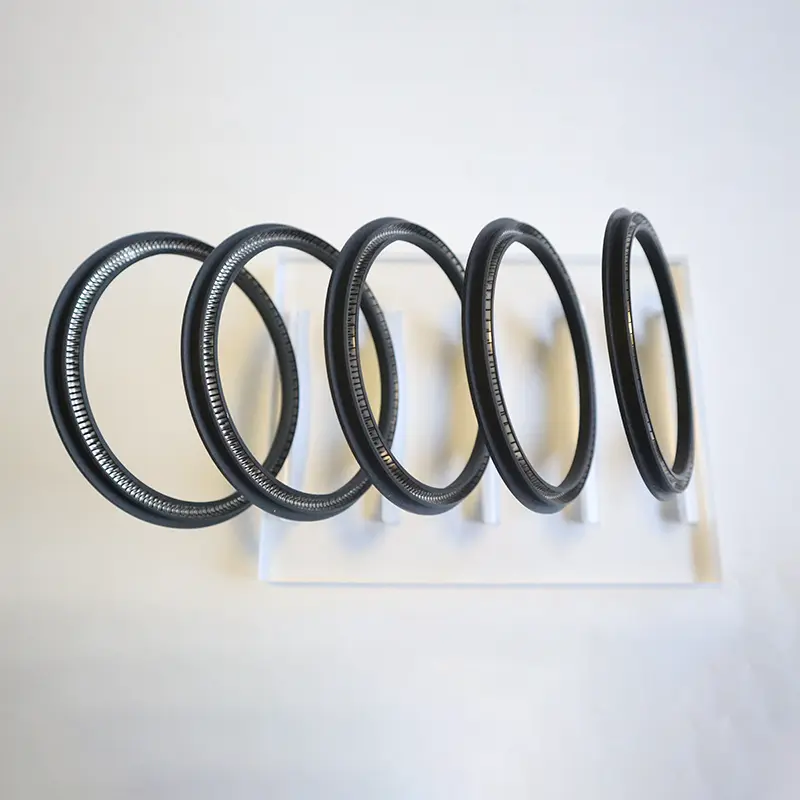

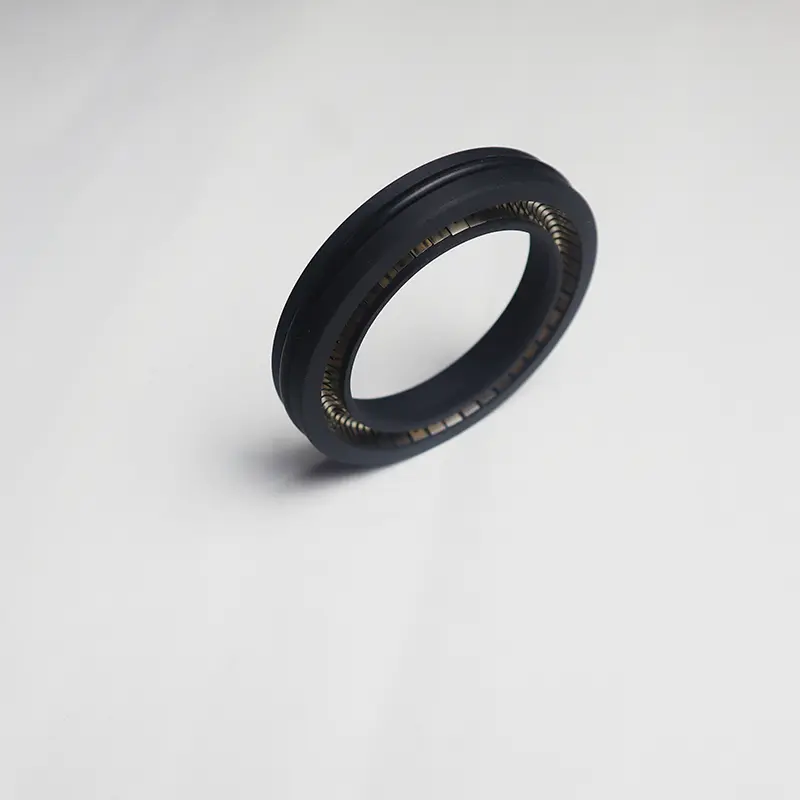

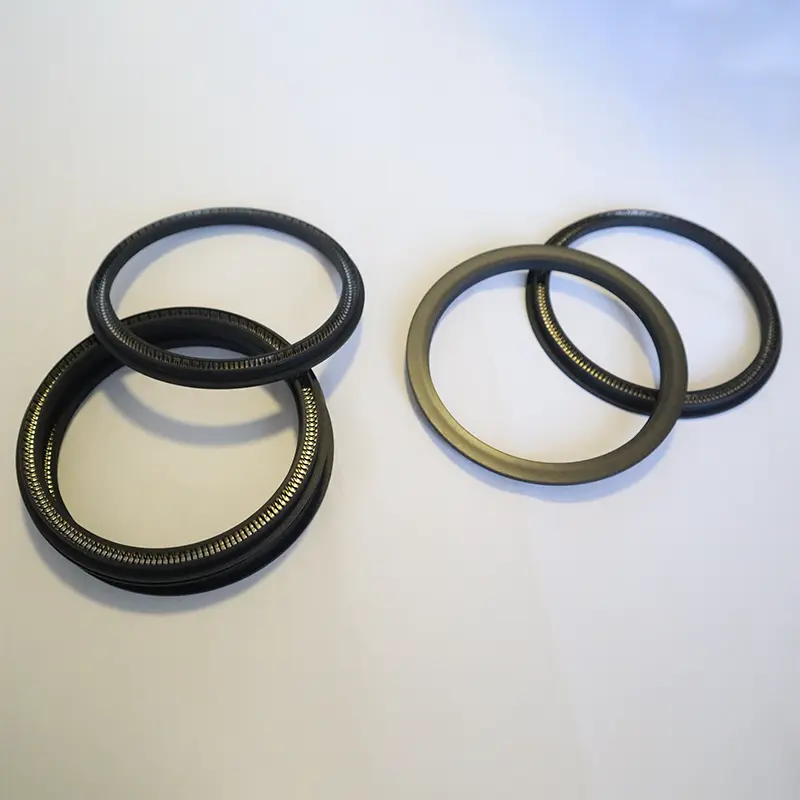

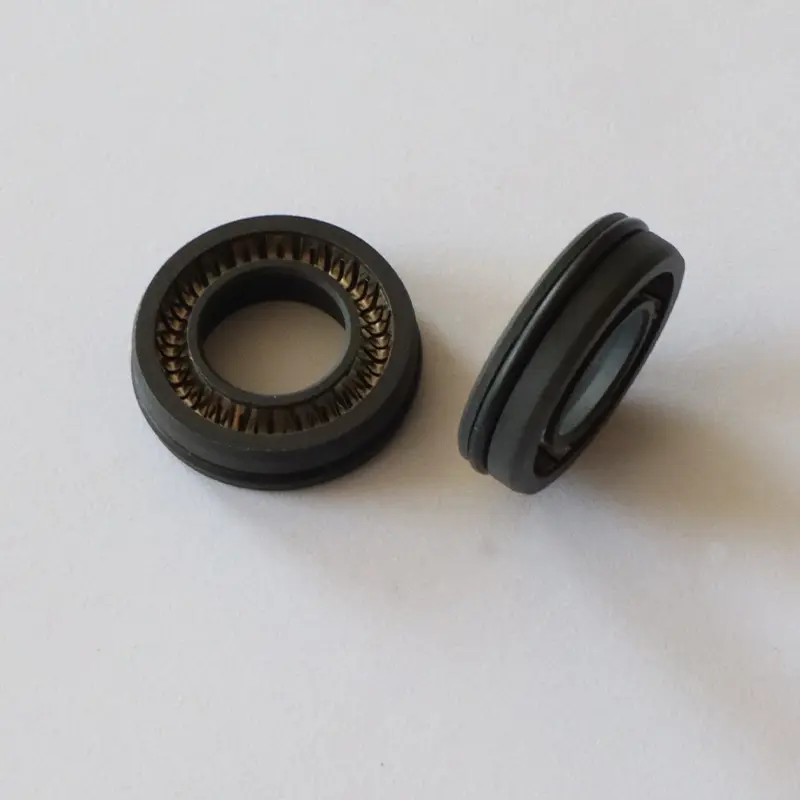

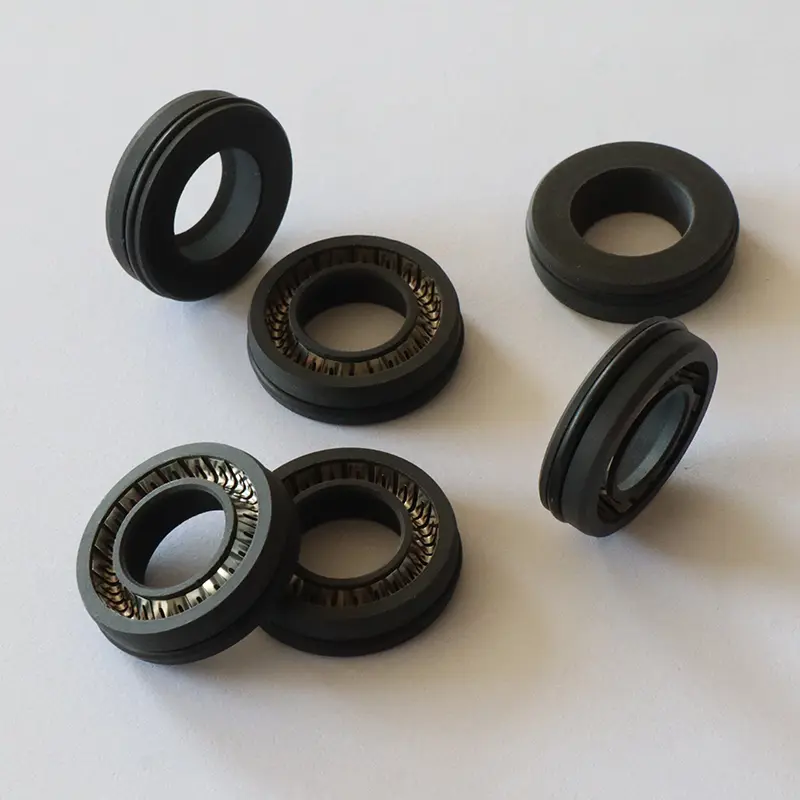

Dönən şaft üçün bahar enerjili möhür Ruichen möhürləri tərəfindən hazırlanmış möhürlərdən biridir. Bundan əlavə, digər sayda möhür və müxtəlif möhürləmə materiallarımız var. Xüsusilə, adlandırmaq üçün öz daxili modelimiz var. Aşağıdakı iki model, RC2055 və RC2056 təqdim edir.
RC2055 və RC2056, ROTRAR PAN möhürləridir Eyni seriyada fərqli modellər eyni yiv xüsusiyyətlərinə malikdir və əvəz edilə bilər. Fırlanan şaft üçün bahar enerjili möhürün bütün seriyası, fırlanan şaftlara tətbiq olunan birtərəfli təzyiq yüksək funksiyalı möhürlər üçün uyğundur. Onların arasında RC2055 və RC2056 paslanmayan polad bulaqlar və yüksək funksiyalı plastiklərdən ibarətdir. RC2055-B, RC2056-B və RC2055-C istifadə edərkən, uyğun elastomer materialını ağlabatan şəkildə seçmək lazımdır.
Məhsul xüsusiyyətləri və tətbiqləri:
Məhsul xüsusiyyətləri:
Paslanmayan poladdan bahar və yüksək funksiyalı plastiklərin birləşməsi əla möhürləmə performansı və davamlılığı var.
Hər seriyanın yiv dizaynı eynidir, bu da dəyişə bilər və fərqli iş şəraitinə çevik şəkildə uyğunlaşdırıla bilər.
Fırlanan şaft üçün bahar enerjili möhürə daxil olan modellər müxtəlif sənaye ehtiyaclarını ödəmək üçün fırlanan milli təzyiq möhürü üçün uyğundur.
RC2055-B, RC2055-C və RC2056-B uyğunlaşmanı yaxşılaşdırmaq üçün iş şəraitinə uyğun olaraq uyğun elastomer materiallarının seçimini dəstəkləyir.
Tətbiq ssenariləri:
Dönən mil bir tərəfli təzyiq möhürü, sənaye avadanlıqları, mühəndis maşınları, hidrolik sistemlər və s.
Neft-kimya, enerji avadanlığı, ağır maşın və s. Kimi yüksək funksiyalı möhürləmə tələbləri.
Texniki üstünlüklər:
Paslanmayan polad bulaqlar uzunmüddətli sızdırmazlıq effektini təmin etmək üçün sabit radial güc təmin edir.
Yüksək funksiyalı plastik və elastomer materiallarının birləşməsi yüksək təzyiq və yüksək sürətli iş şəraiti üçün uygundur.
Groove dəyişdirilə bilən dizayn quraşdırma və istismarı asanlaşdırır və istifadənin dəyərini azaldır.
İstifadə təklifləri:
Müəyyən iş şəraitinə uyğun olaraq müvafiq möhür modelini və elastomer materialını seçin.
Mühürlə zədələnməməsi üçün quraşdırma zamanı yivin təmiz olmasını təmin edin.

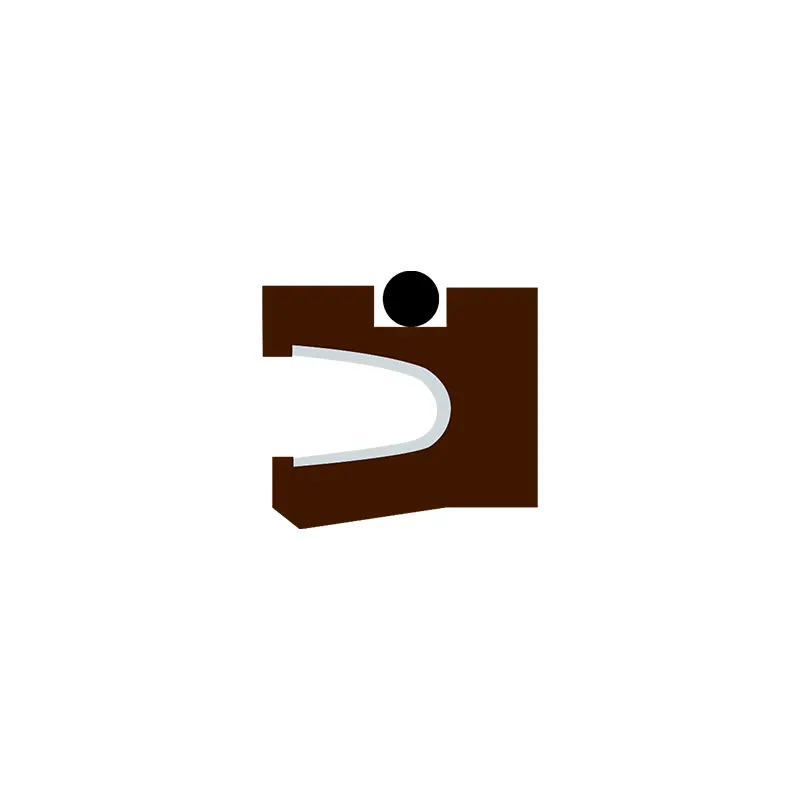

RC2055
Tətbiq olunan iş şəraiti (məhdud dəyərlər eyni zamanda görünməməlidir)
| Təzyiq etmək (MPa) | Temperatur (℃) | Sürətlə (m / s) | Mühit | |||
| ≤35 | RC2055 | RC2055-b / c | RC2055 | RC2055-b | RC2055-C | Demək olar ki, bütün maye və qaz mediası |
| -200 ~ + 250 | -35 ~ + 250 | <2m / s | <6m / s | <2m / s | ||
Material seçimi
1. Uyğun O-Ring materialları seçilə bilər: RO1 Nitril Rezin (NBR), Ro2 Fluororubber (FKM) və s.
2. Sızdırmazlıq Ring Materialları: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 və s.
3. Paslanmayan poladdan bahar: V şəkilli bahar.
Sifariş üçün

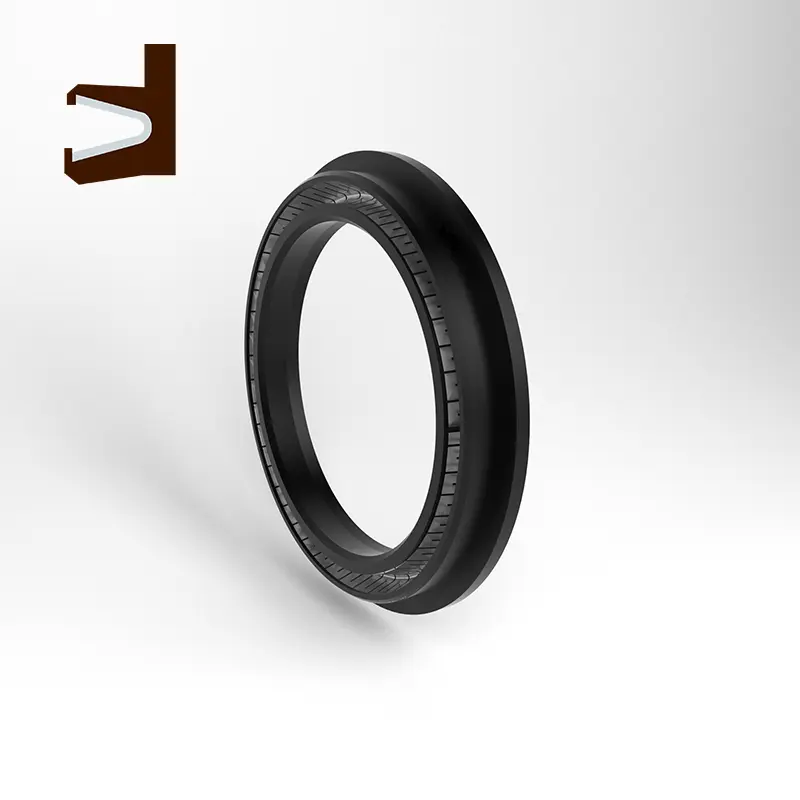

RC2055- 40-PTFE4 + v SHAFT diametri 40, möhürləmə ring materialı ptfe4, paslanmayan poladdan hazırlanmış bahar v şəkilli bahardır

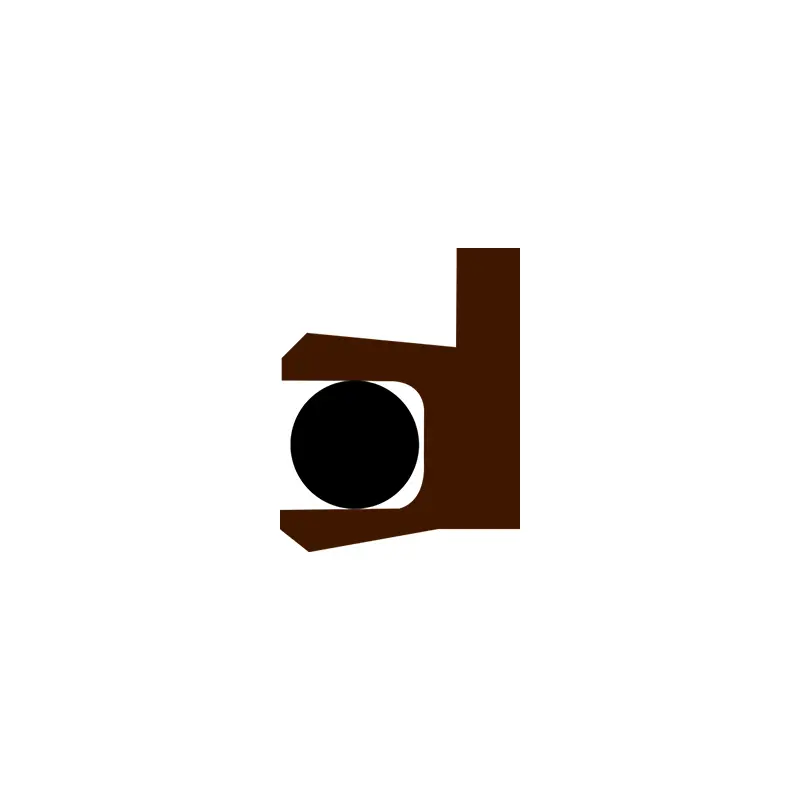

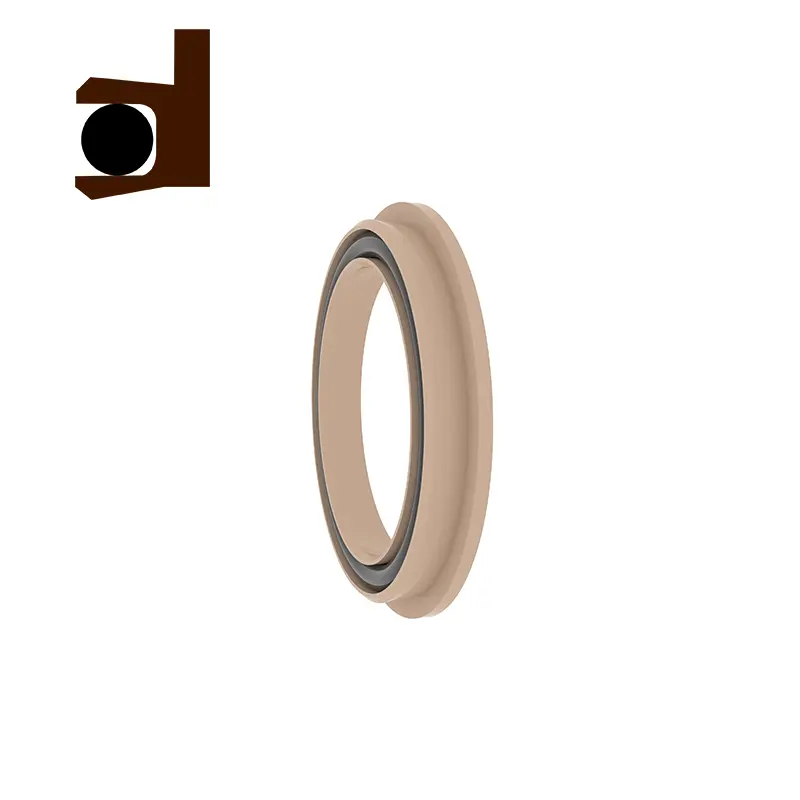

RC2055-B-40-40-PTFE4 + R02 Şaft diametri 40, Sızdırmazlıq Ring materialıdır PTFE4, uyğun O-Ring Fluororubber

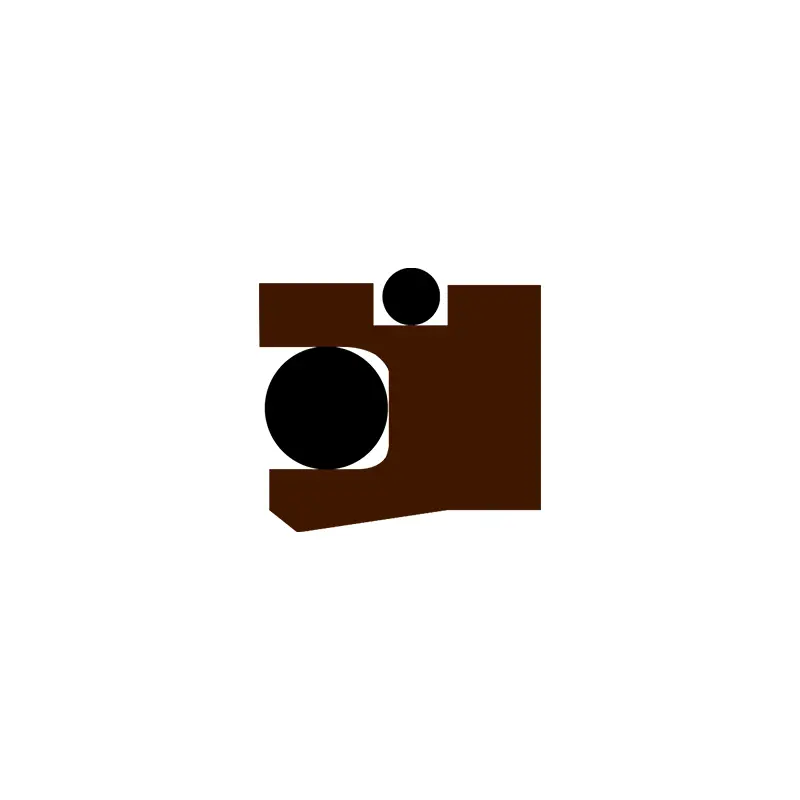

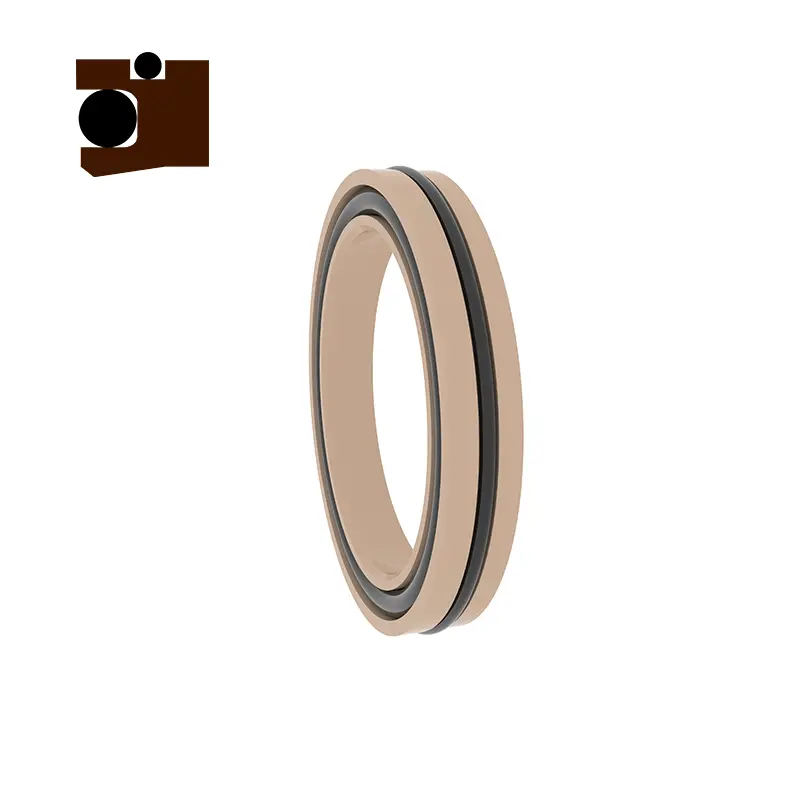

RC2055-C-40-40-40-PTFE4 + R02 Şaft Diametri 40, Sızdırmazlıq Ring materialı PTFE4, uyğun O-Ring Fluororubberdir

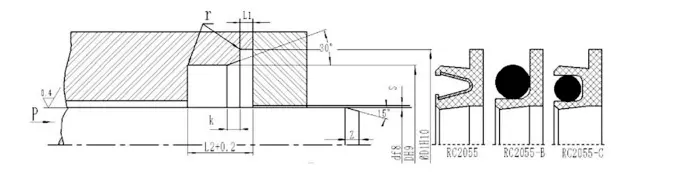

Xüsusiyyət parametrləri cədvəli (parametr aralığında olan bütün spesifikasiyalar mövcuddur)
| Çubuq diametrli diapazon d f8 | Yiv diametri Dh9 | Groove diametri D1H10 | Kənar dərinlik L1 | Yivli genişliyi L | Qarmaqarışıq kaş | Radial təmizləmə S max | Qarmaqarışıq | r max | |
| 10MPA | 20MPA | ||||||||
| 5 ~ 19.9 | D + 5 | D + 9 | 0.85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0.8l | 0.8 |
| 20 ~ 39.9 | D + 7 | D + 12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | D + 10.5 | D + 17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | d + 14 | D + 22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Qeyd: fırlanan şaftın səth sərtliyinin HRC ≥ 58 olması tövsiyə olunur.

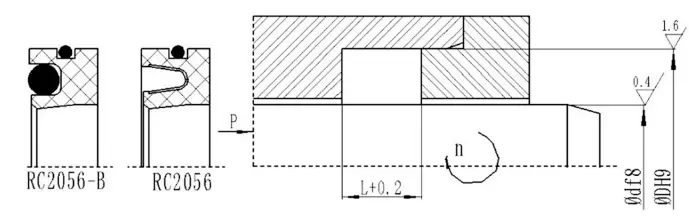

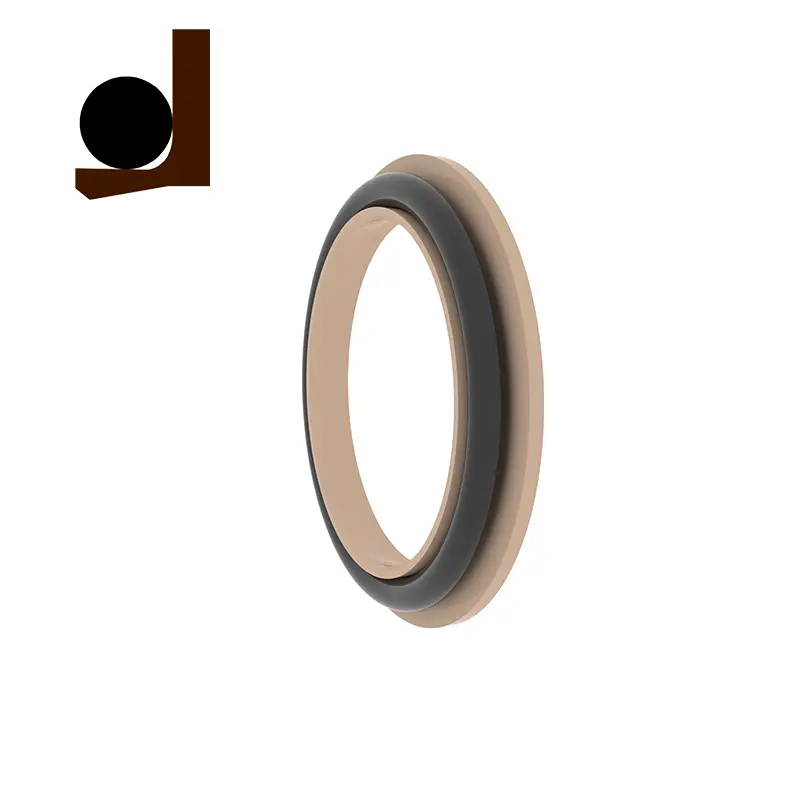

RC2056
Tətbiq olunan iş şəraiti (məhdud dəyərlər eyni zamanda görünməməlidir)
| Təzyiq etmək (MPa) | Temperatur (℃) | Sürətlə (m / s) | Mühit | ||
| ≤2 | RC2056 | RC2056-b | RC2056 | RC2056-b | Demək olar ki, bütün maye və qaz mediası |
| -200 ~ + 250 | -35 ~ + 250 | <14m / s | <6m / s | ||
Material seçimi
1. Uyğun O-Ring materialları seçilə bilər: RO1 Nitril Rezin (NBR), Ro2 Fluororubber (FKM) və s.
2. Sızdırmazlıq Ring Materialları: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 və s.
3. Paslanmayan poladdan bahar: V şəkilli bahar.
Sifariş üçün
RC2056-40 * 62 * 8-PTFE4 + v d * d
RC2056-B-40 * 62 * 8-PTFE4 + R02 D * D * L, möhürləmə üzük materialı PTFE4 və uyğun O-Ring Fluororubberdir
