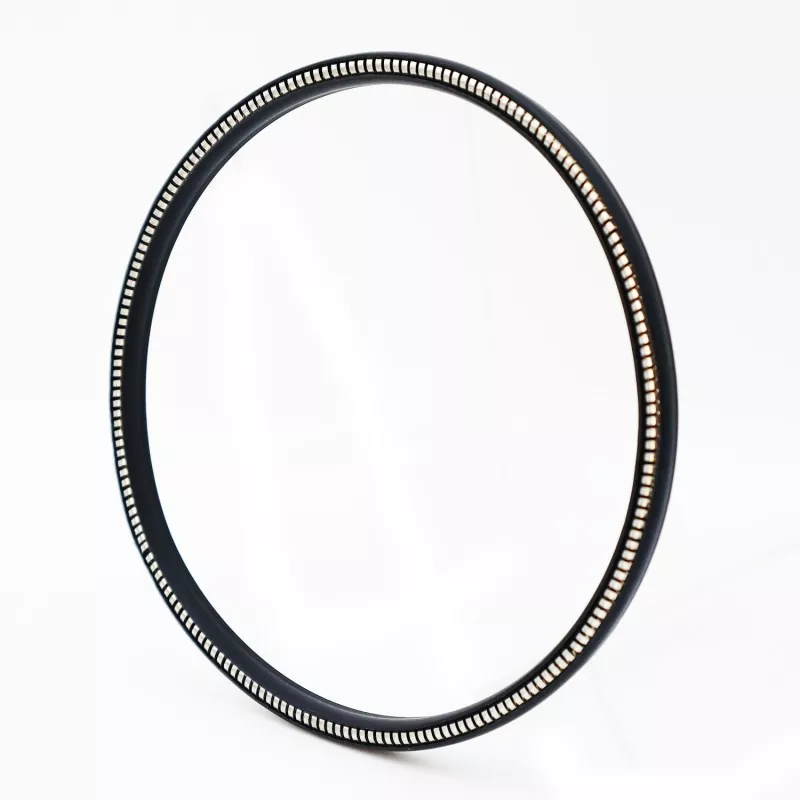

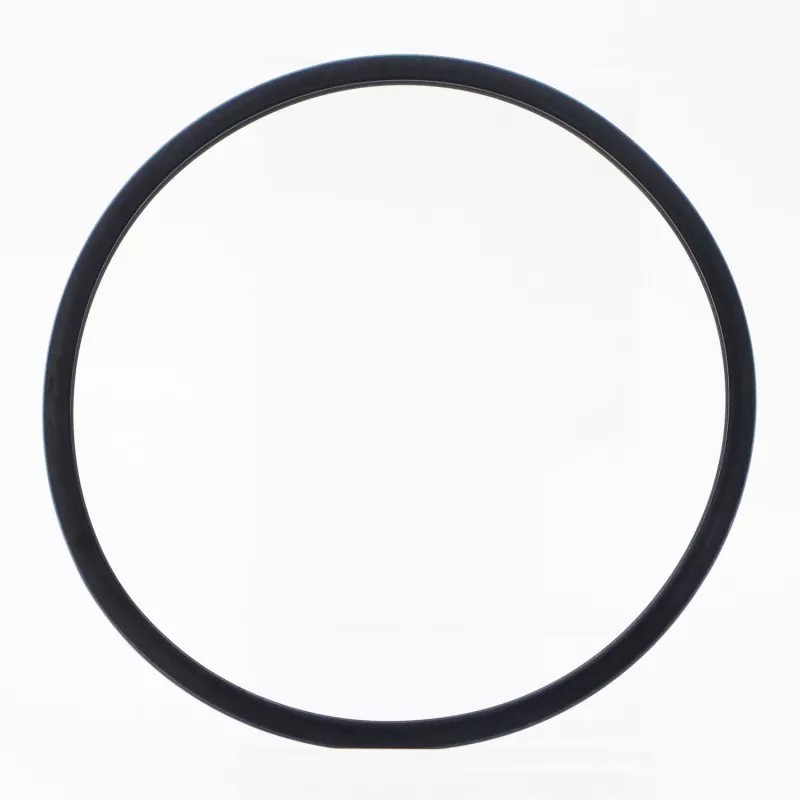

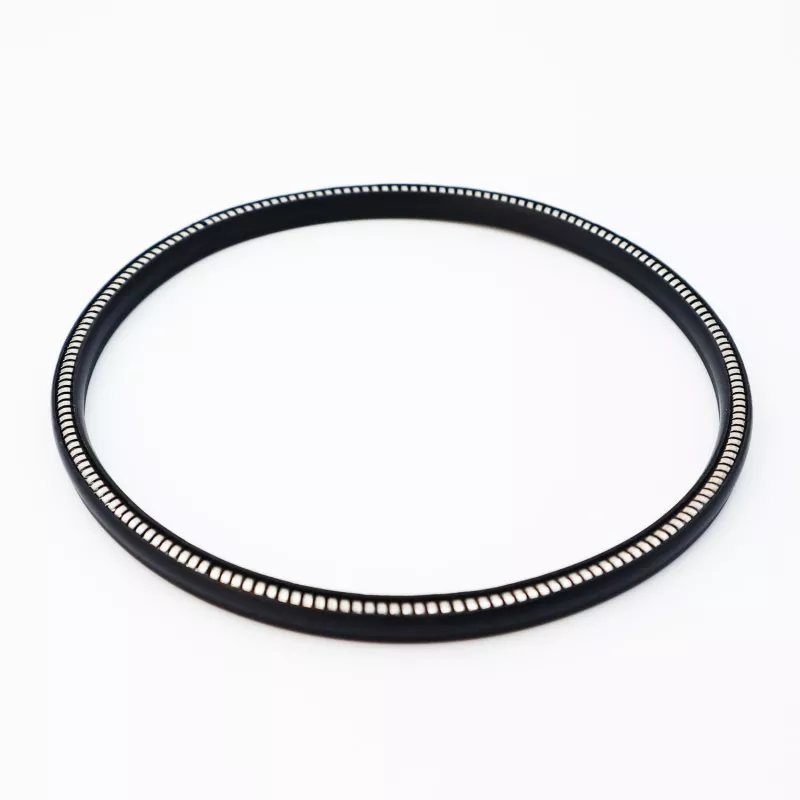

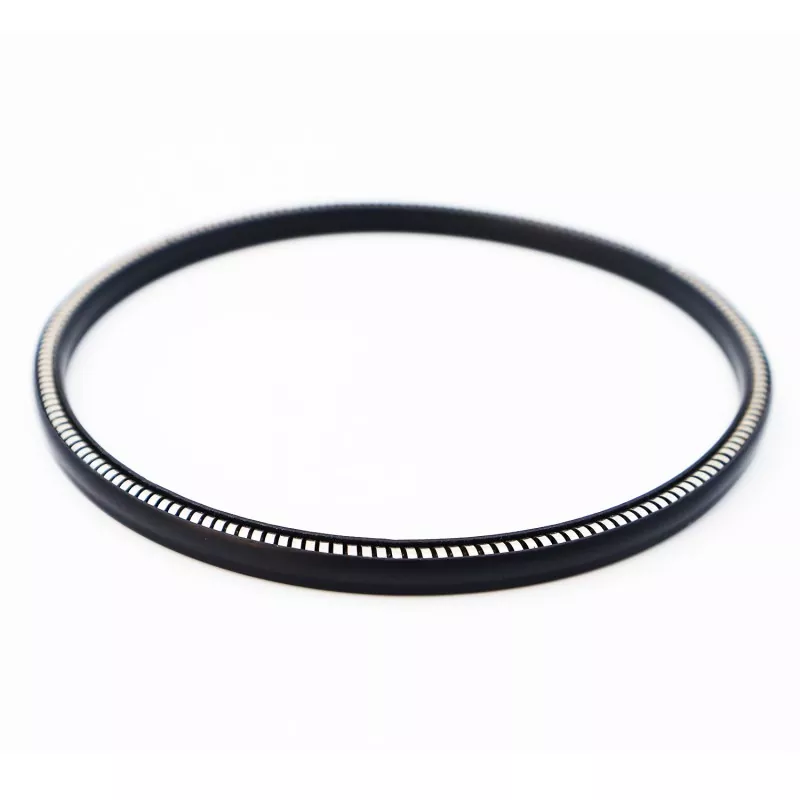

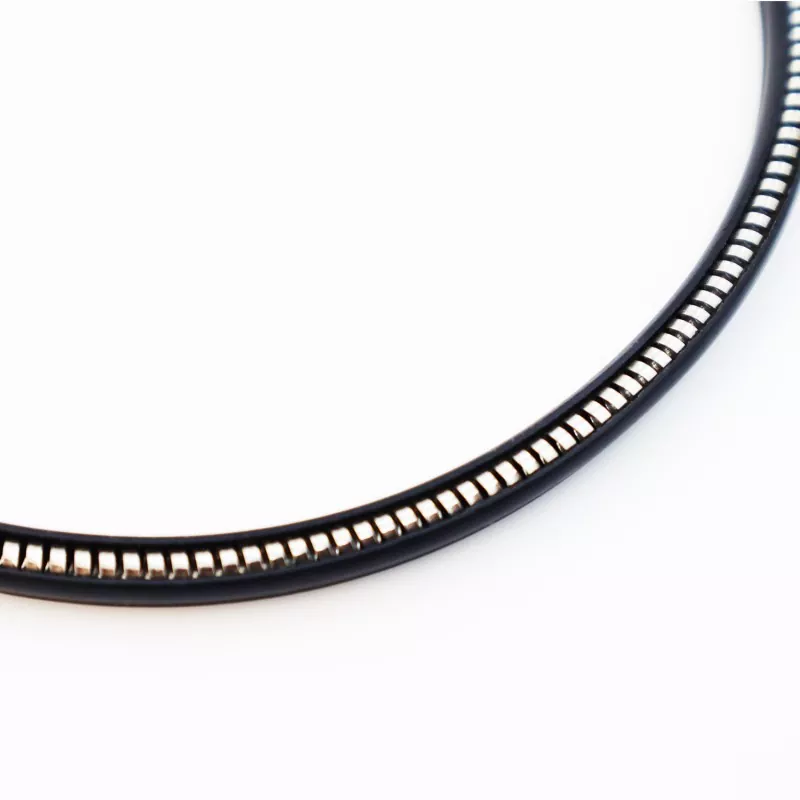

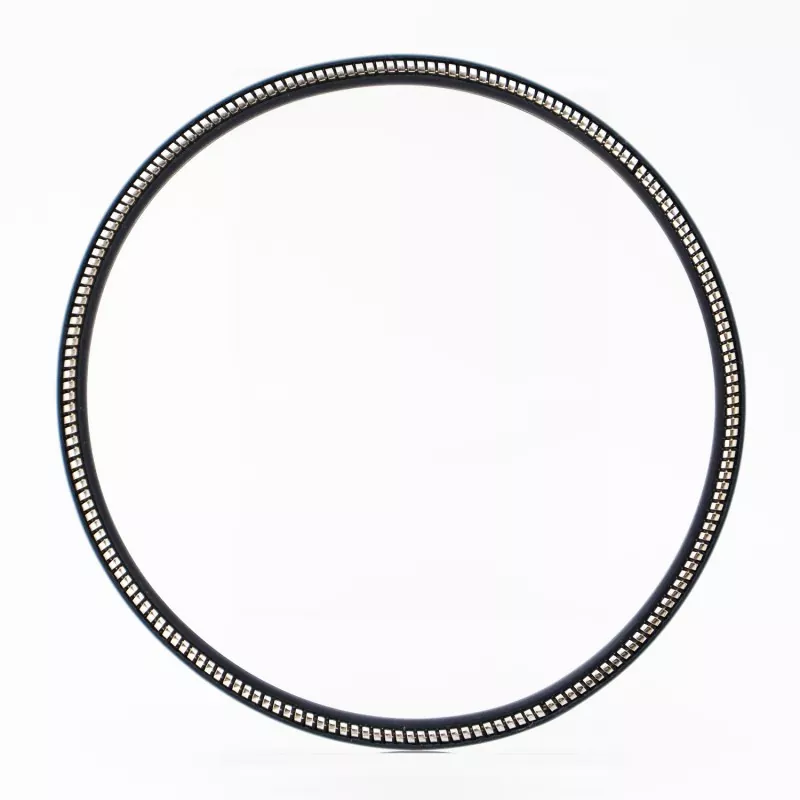

Ruichen FS-B Enhanced Spring-Energized Seal standart simmetrik dizayn üzərində performans təkmilləşdirmələrinə malikdir və xüsusi olaraq orta təzyiqlər və mülayim əməliyyat dalğalanmalarını əhatə edən tətbiqlər üçün hazırlanmışdır. Bu model sızdırmazlıq dodaq profili ilə yay sistemi arasında uyğunluğu optimallaşdırır və bununla da dinamik iş şəraitində sızdırmazlığın sabitliyini yaxşılaşdırır.
Limit dəyərləri eyni vaxtda baş verməməlidir.
|
Təzyiq (MPa) |
Sürət (m/s) |
Temperatur °C |
Media |
|
|
<40: Oluğun eni L istifadə edin >40 MPa: L1 yiv genişliyindən istifadə edin |
<10 |
BO/DO -35~+250 |
Digər -200~+250 |
Bütün mayelər, kimyəvi maddələr və qazlar |
Bu modelin əsas xüsusiyyəti 40 MPa-a qədər iş təzyiqi diapazonu ilə təzyiq dalğalanmalarına qarşı gücləndirilmiş müqavimətdir. Təkmilləşdirilmiş sızdırmazlıq dodaq dizaynı yüksək aqressiv sənaye mayeləri də daxil olmaqla daha geniş spektrli kimyəvi mühitləri idarə etməyə imkan verən üstün media uyğunluğu təklif edir. O, əksər sənaye mühitlərinin tələblərinə cavab verən -60°C ilə 220°C temperatur aralığında işləyir.
Ruichen FS-B yay enerjili möhür, daha sabit sürtünmə xüsusiyyətlərini və qarşılıqlı tətbiqlərdə daha uzun xidmət müddətini təmin edərkən geniş çeşidli media ilə əla uyğunluğu qoruyur. İstər tikinti maşınlarında, istər sənaye nasoslarında, istərsə də kimyəvi klapanlarda hidravlik silindrlər üçün Ruichen FS-B üstün, uzunmüddətli sızdırmazlıq performansı təklif edir.
Göstərilən diapazonda olan bütün ölçülər mövcuddur.
Qeyd: Tələb olunan spesifikasiyalar burada qeyd edilməyibsə, bizimlə əlaqə saxlayın; 1600 mm-ə qədər diametrli məhsullar təqdim edə bilərik.
|

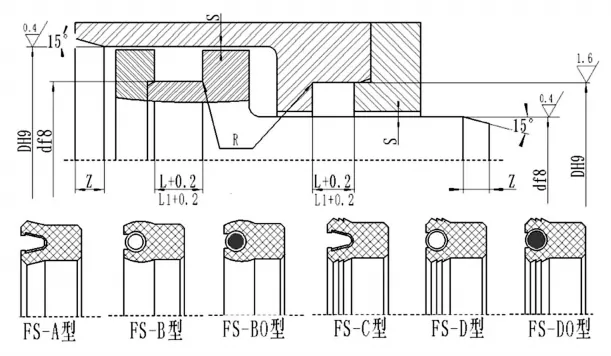

d |
D |
L+0.2 |
L1+0.2 (>40 MPa təzyiqlər üçün tətbiq olunur) |
Radial boşluq Smax |
Pax uzunluğu Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Texniki əlamətlər: Yüksək və dəyişkən təzyiqləri əhatə edən iş şəraiti üçün uyğundur; möhürün xidmət müddəti ilə bağlı xüsusi tələbləri olan avadanlıq üçün tövsiyə olunur.
