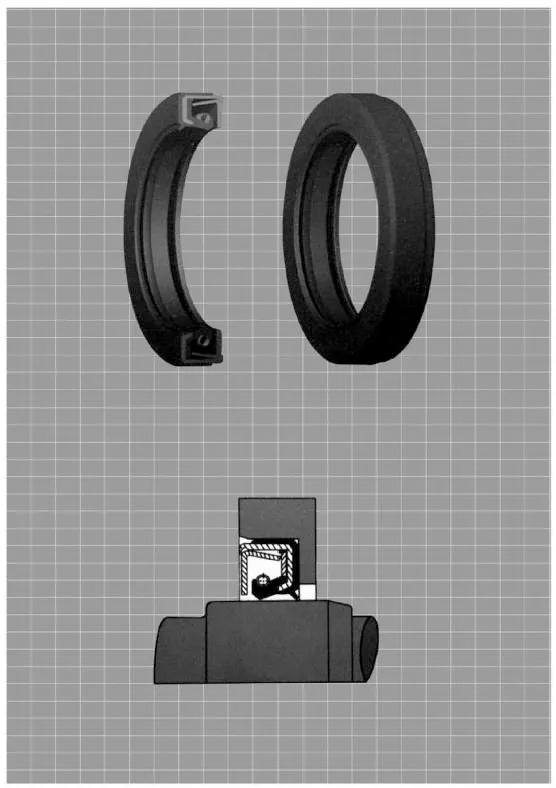

Skelet yağ möhürü üç hissədən ibarətdir: sızdırmazlıq gövdəsi, möhkəmləndirici skelet və öz-özünə bərkidilən spiral yay. Sızdırmazlıq gövdəsi yerindən asılı olaraq daha da alt, bel, kəsici kənar və sızdırmazlıq dodağına bölünür. Tipik olaraq, sərbəst vəziyyətdə, skelet yağ möhürünün daxili diametri şaftın diametrindən kiçikdir və müəyyən bir "müdaxilə uyğunluğu" nümayiş etdirir.
Buna görə də, yağ möhürü möhür oturacağına və şafta daxil edildikdə, möhürün kəsici kənarının elastikliyi və öz-özünə bərkidilən spiral yayının büzülmə qüvvəsi mil üzərində radial sıxma qüvvəsi yaradır və nəticədə optimal möhürləmə performansı əldə edilir.
Material
NBR (Nitril Bütadien Kauçuk)
Orta
Əsaslı Hidravlik Yağ
İşləmə temperaturu
-25°C ilə +100°C arasında
Sürət
-
Əməliyyat təzyiqi
0,3 MPa
Materialın sərtliyi
-
|

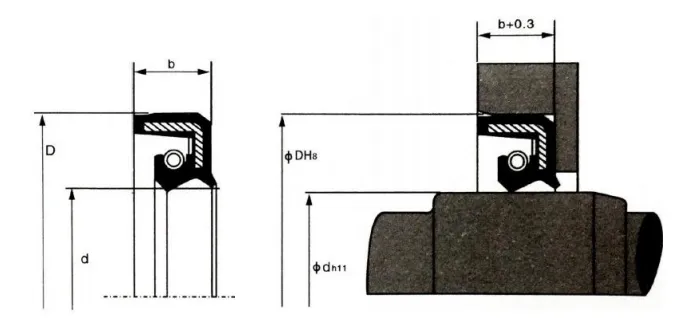

Model |
d |
D |
b |
Sifariş modeli |
|
RCTCV |
7 |
20 |
7 |
RCTCV-7 |
|
RCTCV |
8 |
18 |
7 |
RCTCV-8 |
|
RCTCV |
8 |
22 |
7 |
RCTCV-8A |
|
RCTCV |
10 |
25 |
7 |
RCTCV-10 |
|
RCTCV |
12 |
25 |
7 |
RCTCV-12 |
|
RCTCV |
13 |
28 |
7 |
RCTCV-13 |
|
RCTCV |
14 |
28 |
7 |
RCTCV-14 |
|
RCTCV |
15 |
30 |
7 |
RCTCV-15 |
|
RCTCV |
16 |
30 |
7 |
RCTCV-16 |
|
RCTCV |
17 |
35 |
8 |
RCTCV-17 |
|
RCTCV |
18 |
35 |
8 |
RCTCV-18 |
|
RCTCV |
19 |
35 |
8 |
RCTCV-19 |
|
RCTCV |
20 |
32 |
8 |
RCTCV-20 |
|
RCTCV |
20 |
40 |
11 |
RCTCV-20A |
|
RCTCV |
22 |
35 |
8 |
RCTCV-22 |
|
RCTCV |
22 |
42 |
11 |
RCTCV-22A |
|
RCTCV |
23 |
42 |
11 |
RCTCV-23 |
|
RCTCV |
24 |
40 |
8 |
RCTCV-24 |
|
RCTCV |
25 |
40 |
8 |
RCTCV-25 |
|
RCTCV |
25 |
45 |
11 |
RCTCV-25A |
|
RCTCV |
26 |
42 |
8 |
RCTCV-26 |
|
RCTCV |
27 |
47 |
11 |
RCTCV-27 |
|
RCTCV |
28 |
48 |
11 |
RCTCV-28 |
|
RCTCV |
30 |
42 |
7 |
RCTCV-30 |
|
RCTCV |
30 |
50 |
11 |
RCTCV-30A |
|
RCTCV |
32 |
52 |
11 |
RCTCV-32 |
|
RCTCV |
34 |
54 |
11 |
RCTCV-34 |
|
RCTCV |
35 |
55 |
11 |
RCTCV-35 |
|
RCTCV |
38 |
58 |
11 |
RCTCV-38 |
|
RCTCV |
40 |
62 |
11 |
RCTCV-40 |
|
RCTCV |
42 |
65 |
12 |
RCTCV-42 |
|
RCTCV |
45 |
68 |
12 |
RCTCV-45 |
|
RCTCV |
48 |
70 |
12 |
RCTCV-48 |
|
RCTCV |
50 |
72 |
12 |
RCTCV-50 |
|
RCTCV |
52 |
75 |
12 |
RCTCV-52 |
|
RCTCV |
55 |
78 |
12 |
RCTCV-55 |
|
RCTCV |
58 |
80 |
12 |
RCTCV-58 |
|
RCTCV |
60 |
82 |
12 |
RCTCV-60 |
|
RCTCV |
62 |
85 |
12 |
RCTCV-62 |

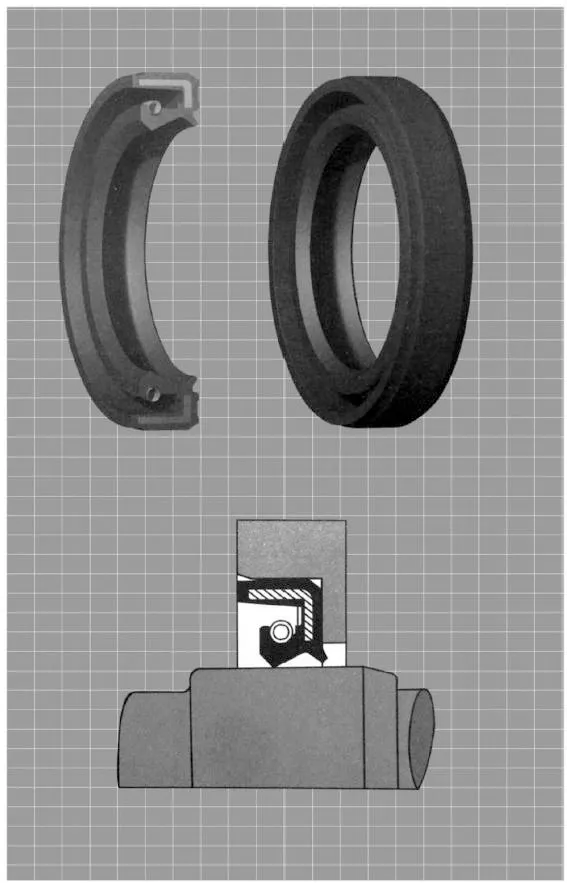

RCTCN iki dodaqlı yüksək təzyiqli yağ möhürü
Baxış: Ümumi təzyiqə davamlı skelet dizaynı dodaq deformasiyasını minimuma endirərək onu təzyiqli tətbiqlərdə fırlanan valları möhürləmək üçün uyğun edir.
Materiallar: NBR (Nitril Butadien Kauçuk)
Media: Neft əsaslı hidravlik yağ
İşləmə temperaturu (°C): -25 ilə +100
Sürət: -
Əməliyyat təzyiqi: 1 MPa
Materialın sərtliyi: -
Niyə Ruichen seçirsiniz?
Kompleks Test Sistemi: Biz hərtərəfli materiallara və məhsul sınaq laboratoriyasına malikik, o cümlədən:
● Materialın mexaniki xassəsinin yoxlanılması (dartılma sınaq maşını və s.).
● Hidravlik möhür performansı, istifadə müddəti və fırlanan möhürlər üçün xüsusi sınaq dəzgahı.
● 200 MPa-dan çox təzyiqlərdə başlanğıc müqaviməti, performans və davamlılıq testlərini yerinə yetirə bilən yüksək təzyiqli möhürlər üçün xüsusi sınaq imkanları.
Səlahiyyətli Kvalifikasiyalar və Şərəflər: Biz milli yüksək texnologiyalı müəssisəyik və 40-dan çox milli patentə (çoxsaylı ixtira patentləri daxil olmaqla) sahib olan əyalət səviyyəli “İxtisaslaşdırılmış, Təkmilləşdirilmiş və Yenilikçi” müəssisəyik.
Sənaye Töhfəsi: Biz Çin Hidravlik və Pnevmatik Sızdırmazlıq Sənayesi Assosiasiyasının üzvüyük və sənayedə tender bölməsi kimi xidmət edən milli standartların hazırlanmasında iştirak edirik.
