Quraşdırma strukturu və tələbləri
1. Şaft Materialı: Ümumi istifadə olunan karbon polad və paslanmayan poladdır. Yüksək sürətlər üçün səthə xrom örtük tətbiq olunur, HRC40-45.
2. Fırlanan mil və yivlərin dizaynı: mil səthi hamar və çapıqsız olmalıdır. Spiral emal işarələri sızmalara səbəb olan nasos effekti yarada bilər. Yağ möhürünün montaj sahəsinin artan sürətlə hamarlaşan Ra0,1-0,5µm səth pürüzlülüyünə qədər zımparalanması tövsiyə olunur. Quraşdırmanın və sökülmənin asanlığı üçün şaft və yivlər paxlar və ya yuvarlaq kənarlarla dizayn edilməlidir Şəkil 1 və 2-ə baxın.
|
Sızdırmazlıq hündürlüyü b |
b1(0,85xb) mm |
b2(b+0,3) mm |
r maks. |
|
7 |
5.95 |
7.3 |
0.5 |
|
8 |
6.80 |
8.3 |
0.5 |
|
10 |
8.50 |
10.3 |
0.5 |
|
12 |
10.30 |
12.3 |
0.7 |
|
15 |
12.75 |
15.3 |
0.7 |
|
20 |
17.00 |
20.3 |
0.7 |
Şəkil 1. Groove chamfer dizayn
|
d |
d3 |
R |
|
<10 |
d-1.5 |
2 |
|
10~20 |
d-2.0 |
2 |
|
20~30 |
d-2.5 |
3 |
|
30~40 |
d-3.0 |
3 |
|
40~50 |
d-3.5 |
4 |
|
50~70 |
d-4.0 |
4 |
|
70~95 |
d-4.5 |
5 |
|
95~130 |
d-5.5 |
6 |
|
130~240 |
d-7.0 |
8 |
|
240~500 |
d-11.0 |
12 |
|
500~800 |
d-14.0 |
14 |
|
800~1250 |
d-18.0 |
16 |

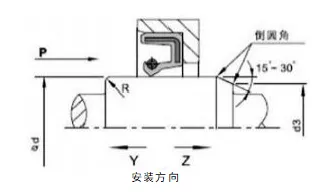

Şəkil 2 Fırlanan şaftın pah dizaynı
Fırlanan şaftın dodaq möhürlərinin işinə təsir edən amillər

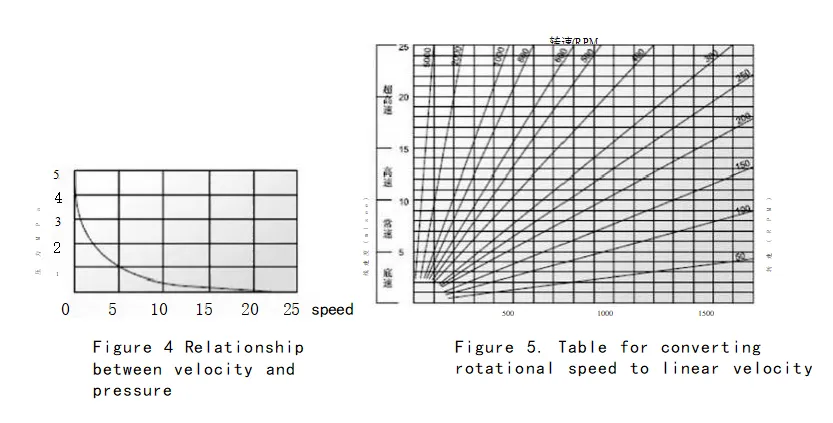

Sızdırmazlıq effektinə təsir edən onlarla amil var. Materialı və quruluşu kimi yağ möhürünün özündən başqa, mühit, temperatur, təzyiq, yağlama, sürət və səth pürüzlülüyü kimi digər amillər də sızdırmazlıq effektinə birbaşa təsir göstərir və bu amillər tez-tez bir-biri ilə qarşılıqlı əlaqədə olur. Aşağıdakı diaqramlar yalnız istifadəçi istinad üçündür.

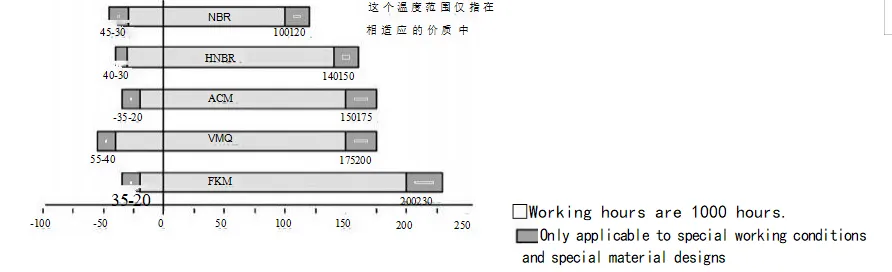

Şəkil 3. Temperaturun yağ möhürünə təsiri
Quraşdırma: Diqqətlə quraşdırma yağ möhürlərinin düzgün işləməsi üçün ilkin şərtdir.
|

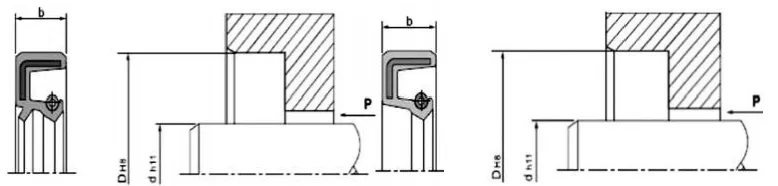

Quraşdırma diaqramı (boşluğun quraşdırılması) |
||
|
Düzgün quraşdırma üsulu |
Tətbiq olunan iş şəraiti |
Yanlış quraşdırma üsulu |
|
|
Bu üsul yalnız yağ möhürünün uc hissəsi və boşluğun uc hissəsi bir-birinə bərabər olduqda tətbiq edilir. Presləmə avadanlığı sürətlə işlədikdə, yağ möhürü düzgün yerləşdirilməlidir; əks halda uyğunsuzluq baş verə bilər. |
|
|
|
Bu dizayn, yağ möhürünün son səthinin boşluğun son üzündən aşağı olduğu vəziyyətlər üçün uyğundur. Sürətli basmaqla belə, yağ möhürü hələ də yaxşı yerləşdirilə bilər. Bununla belə, bu tip qurğular radial yerləşdirmədən məhrumdur, buna görə də presləmə qurğusunun düz lövhəsinin və təzyiq şaftının eksenel perpendikulyarlığı müəyyən bir dəqiqliyə nail olmalıdır. |
|
|
|
Bu üsul, yağ möhürünün uc hissəsinin boşluğun son üzündən aşağı olduğu vəziyyətlər üçün uyğundur. Avadanlığa tez basarkən, yağ möhürünün düzgün yerləşdirilməsini təmin etmək çox vacibdir; əks halda uyğunsuzluq baş verə bilər. |
 |
|
|
Bu üsul yalnız təzyiq avadanlığının mövcud olmadığı təmir və ya sadə quraşdırma şərtləri üçün uyğundur. Quraşdırma zamanı tamamilə vahid presləmə əldə edilə bilmədiyi üçün müxtəlif quraşdırma problemləri qaçılmazdır. O, ilk növbədə quraşdırma zamanı yağ möhürünü deformasiya edə biləcək radial uyğunsuzluğun qarşısını almaq və ya quraşdırma zamanı fasilələr səbəbindən yağ möhürünün birləşmə hissəsinin (xarici dairə) rezininin zədələnməsinin qarşısını almaq üçün nəzərdə tutulmuşdur. Buna görə də, bu quraşdırma üsulu ümumiyyətlə tövsiyə edilmir. |
|

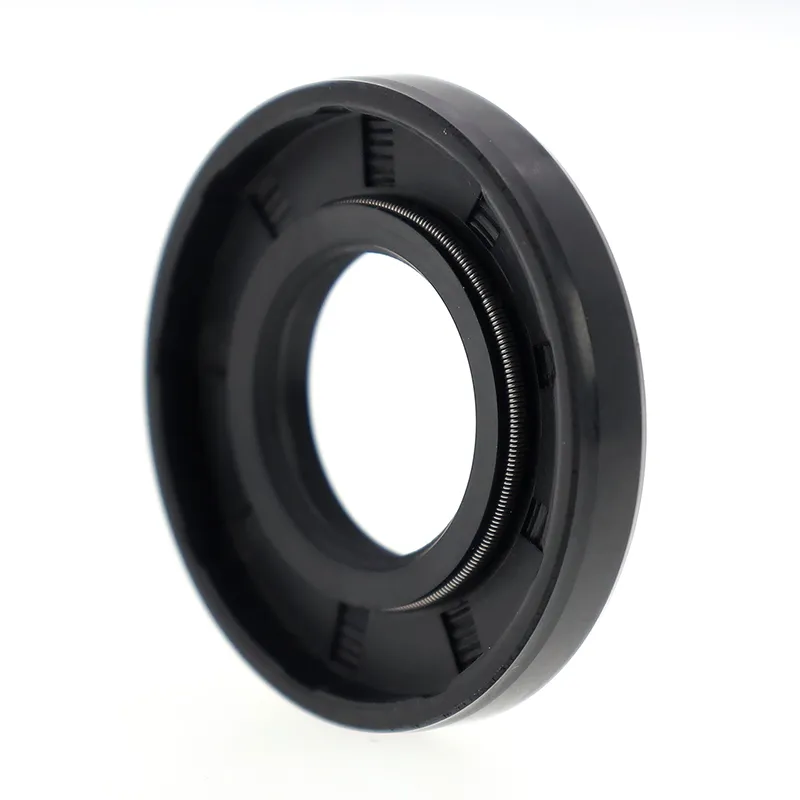

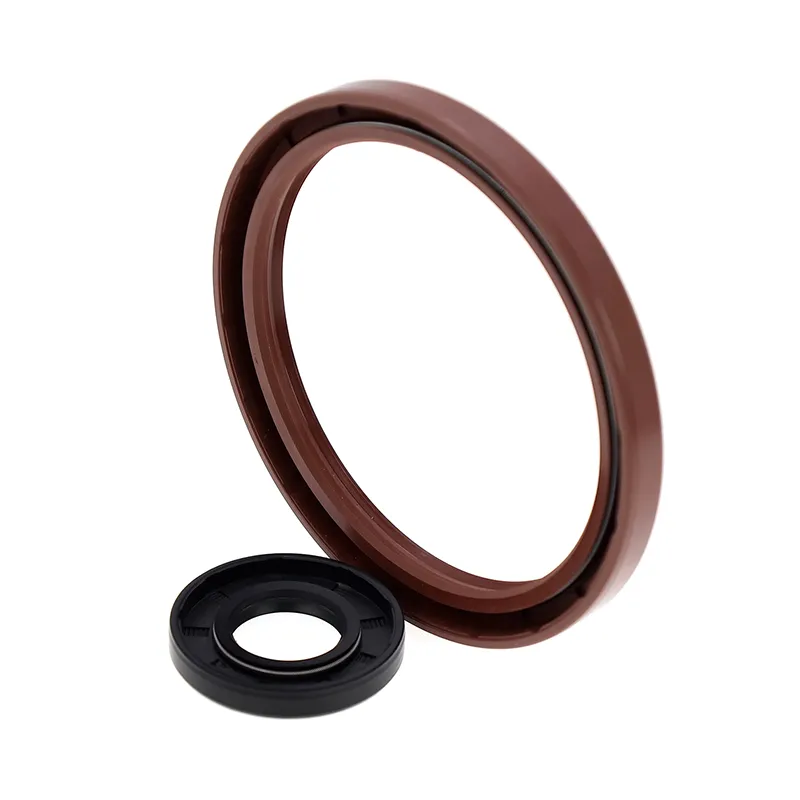

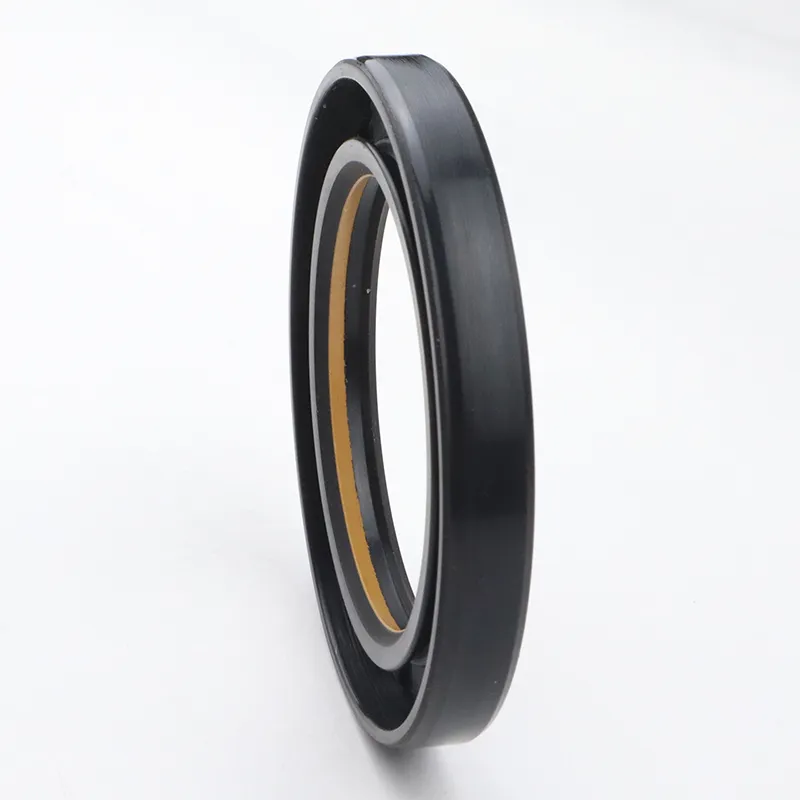

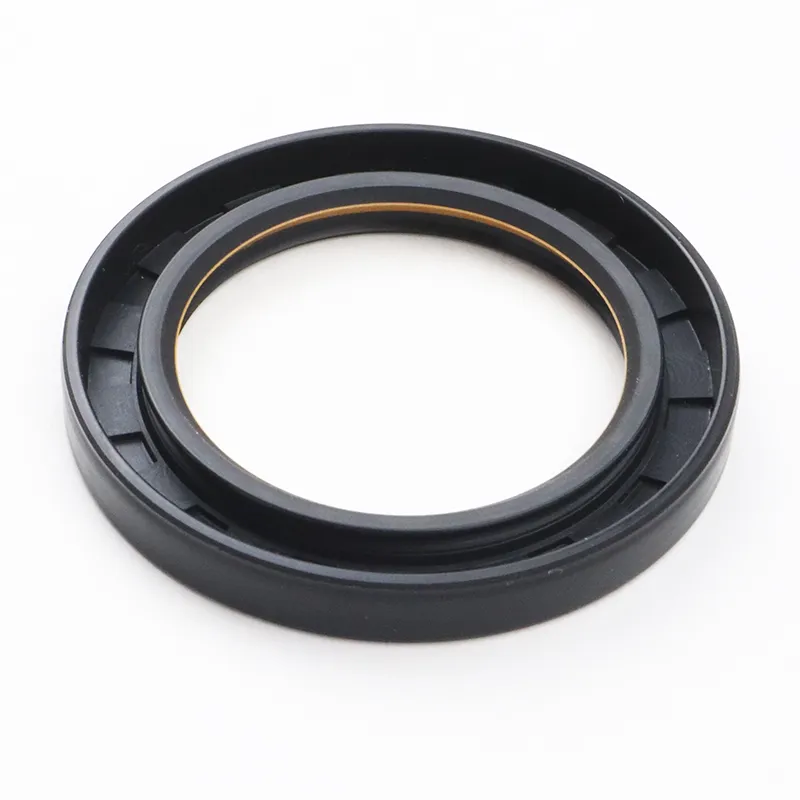

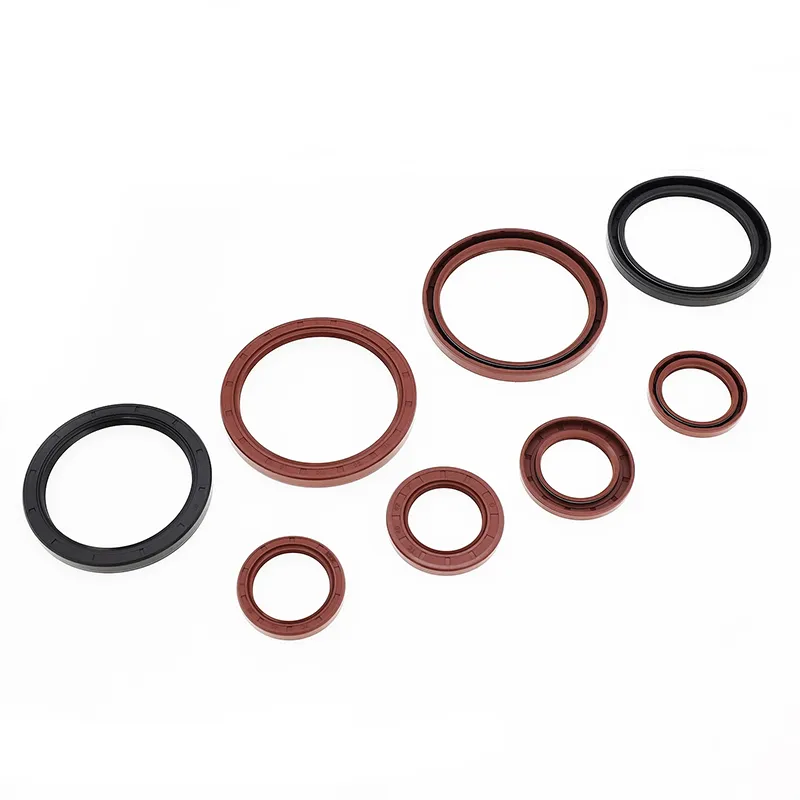

TC/SC/TB/SB yağ möhürləri

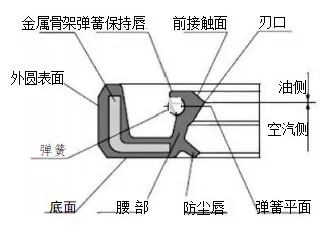

Hər ikisi metal çərçivədən, yaydan və rezin gövdədən ibarətdir. Metal çərçivə dəstək verir və yay sızdırmazlıq dodağına radial güc tətbiq edir. Həm TC, həm də TB modellərində toz keçirməyən köməkçi dodaq var, bir tərəfində sızdırmazlıq mühitinin, digər tərəfində isə tozun olduğu tətbiqlər üçün uyğundur. TB/SB modelləri metal xarici dairəyə malikdir və bu, yağ möhürünü boşluq içərisində daha etibarlı və dəqiq edir. Bununla belə, xarici dairənin sızdırmazlıq qabiliyyəti aşağı özlülüklü və qazlı mühit üçün məhduddur; buna görə də quraşdırma və istifadə zamanı xarici dairəyə mastik tətbiq etmək tövsiyə olunur.
|
Kəsici forma |
Model |
Ərizə |
Təzyiq |
Temperatur |
Sürət |
Orta |
Material |
|
|
TC |
Sızdırmazlıq, toz keçirməz |
0.03MPa |
-30~+160 |
20m/s |
Sürtkü yağı və sürtkü |
NBR/FKM + Karbon Polad |
|
|
SC |
Sızdırmazlıq |
|||||
|
|
Vərəm |
Sızdırmazlıq, toz keçirməz |
-30~+100 |
25m/s |
Su, sürtkü yağı, yağ |
NBR + Karbon Polad |
|
|
|
SB |
Sızdırmazlıq |
TC-d*D*b modelini sifariş edin
|
Spesifikasiya |
Spesifikasiya |
Spesifikasiya |
Spesifikasiya |
Spesifikasiya |
Spesifikasiya |
Spesifikasiya |
|
TC-6*17*3.5 |
TC-9*25*7 |
TC-10*30*7 |
TC-12*25*10 |
TC-13*25*7 |
TC-14*32*8 |
TC-15*30*7 |
|
TC-7*18*7 |
TC-10*18*7 |
TC-11*22*7 |
TC-12*26*7 |
TC-13*26*7 |
TC-14*32*10 |
TC-15*30*8 |
|
TC-8*18*7 |
TC-10*19*7 |
TC-I1*25*7 |
TC-12*28*7 |
TC-13*28*7 |
TC-14*35*7 |
TC-15*30*10 |
|
TC-8*20*7 |
TC-10*20*5 |
TC-11*30*10 |
TC-12*28*8 |
TC-13*30*8 |
TC-14*35*8 |
TC-15*32*7 |
|
TC-8*22*7 |
TC-10*20*7 |
TC-12*19*3 |
TC-12*30*7 |
TC-14*24*7 |
TC-14*40*7 |
TC-15*32*10 |
|
TC-8*22*8 |
TC-10*22*5 |
TC-12*20*7 |
TC-12*30*10 |
TC-14*25*7 |
TC-15*22*8 |
TC-15*35*7 |
|
TC-8*25*7 |
TC-10*22*7 |
TC-12*21*7 |
TC-12*32*7 |
TC-14*26*7 |
TC-15*24*7 |
TC-15*35*8 |
|
TC-8*25*8 |
TC-10*22*8 |
TC-12*22*5 |
TC-12*32*10 |
TC-14*27*7 |
TC-15*25*5 |
TC-15*35*10 |
|
TC-8*30*7 |
TC-10*22*10 |
TC-12*22.5*5.5 |
TC-12*35*7 |
TC-14*28*7 |
TC-15*25*7 |
TC-15*38*7 |
|
TC-9*16*5 |
TC-10*24*7 |
TC-12*22*7 |
TC-12*35*10 |
TC-14*28*8 |
TC-15*25*8 |
TC-15*38*8 |
|
TC-9*18*7 |
TC-10*25*5 |
TC-12*22*8 |
TC-12.7*22.22*5 |
TC-14*28*10 |
TC-15*26*7 |
TC-15*38*10 |
|
TC-9*19*7 |
TC-10*25*7 |
TC-12*24*6 |
TC-12.7*25.4*7 |
TC-14*29*7 |
TC-15*27*7 |
TC-15*40*8 |
|
TC-9*20*7 |
TC-10*25*10 |
TC-12*24*7 |
TC-12.7*26*8 |
TC-14*30*7 |
TC-15*27*8 |
TC-15*40*10 |
|
TC-9*22*7 |
TC-10*26*7 |
TC-12*25*7 |
TC-12.7*30*8 |
TC-14*30*10 |
TC-15*28*7 |
TC-15*42*7 |
|
TC-9*24*7 |
TC-10*28*7 |
TC-12*25*8 |
TC-13*23*7 |
TC-14*32*7 |
TC-15*28*10 |
TC-15*42*8 |
