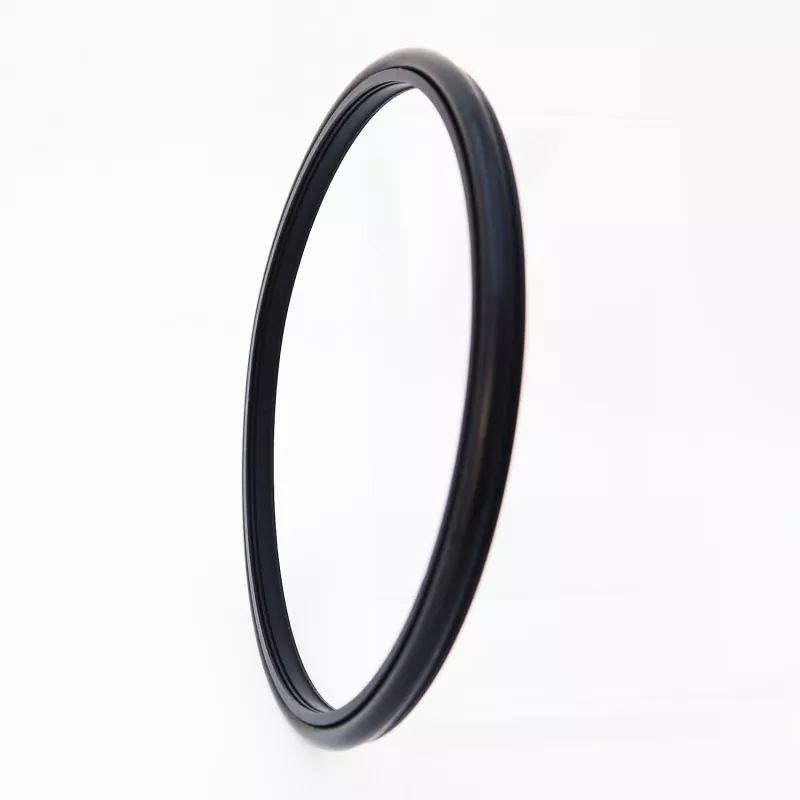

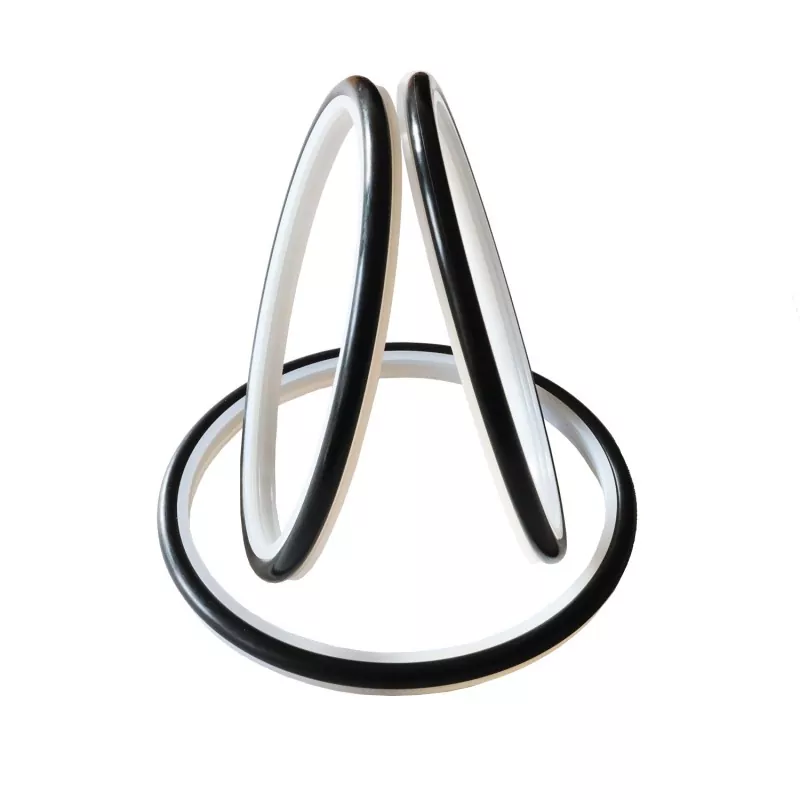

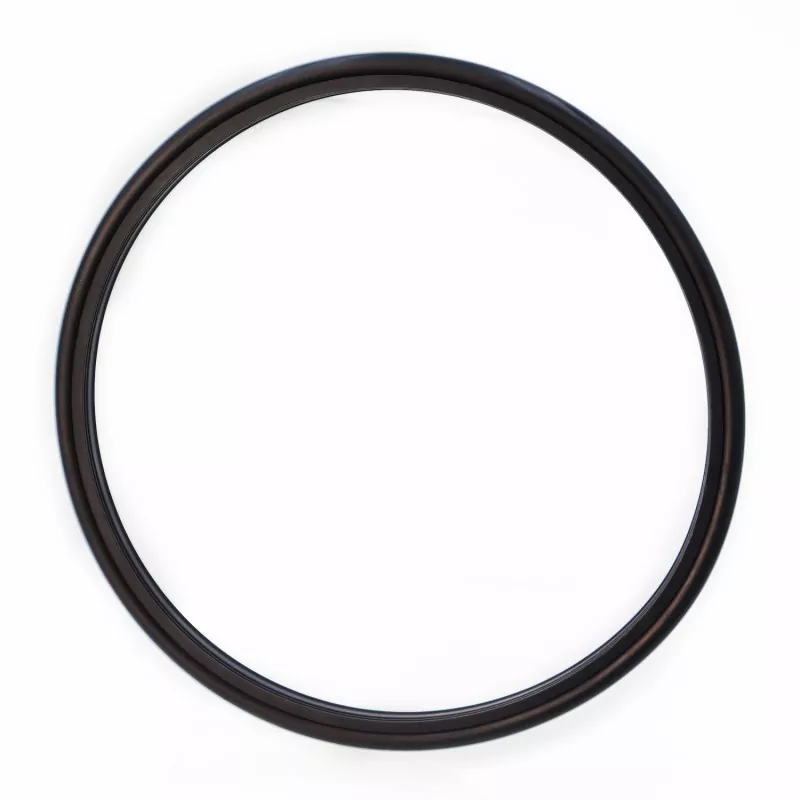

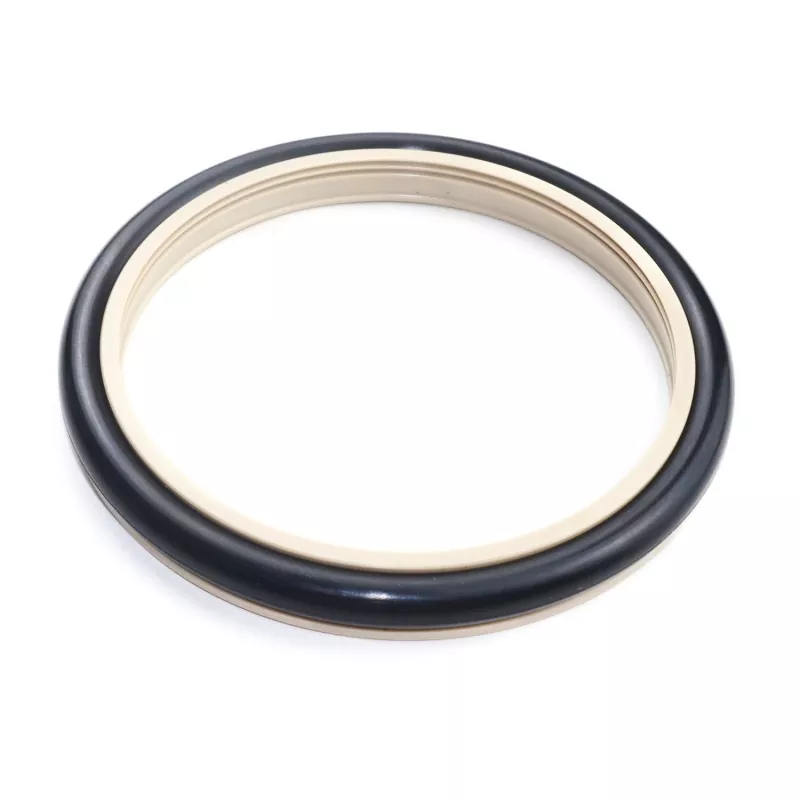

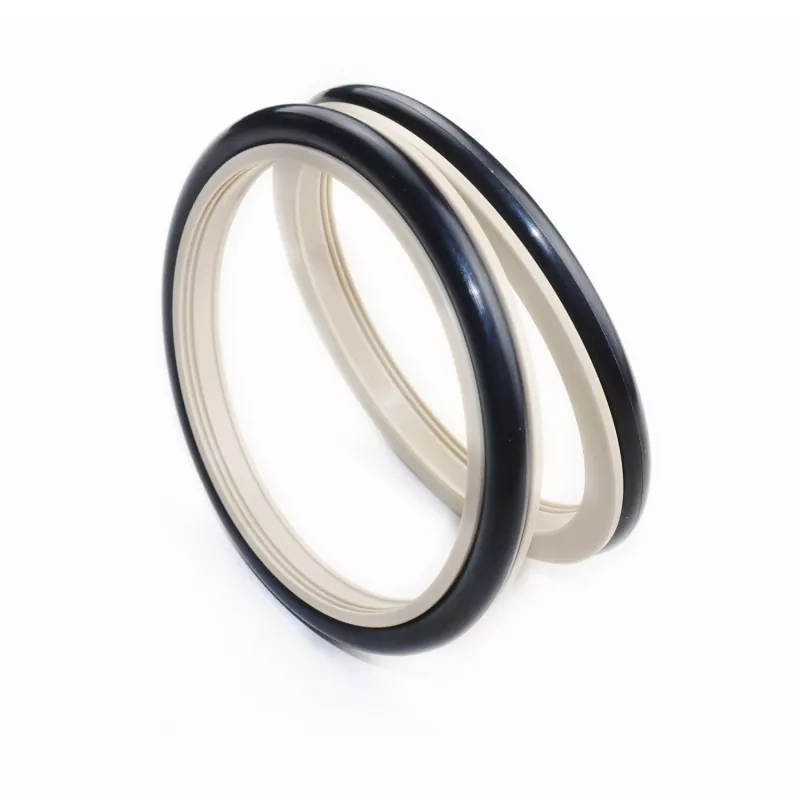

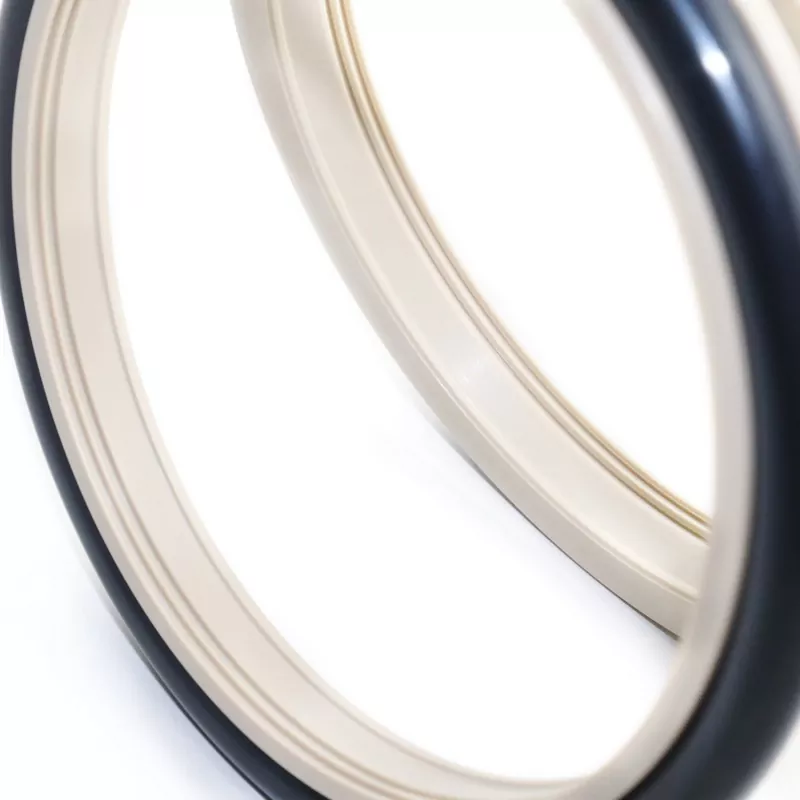

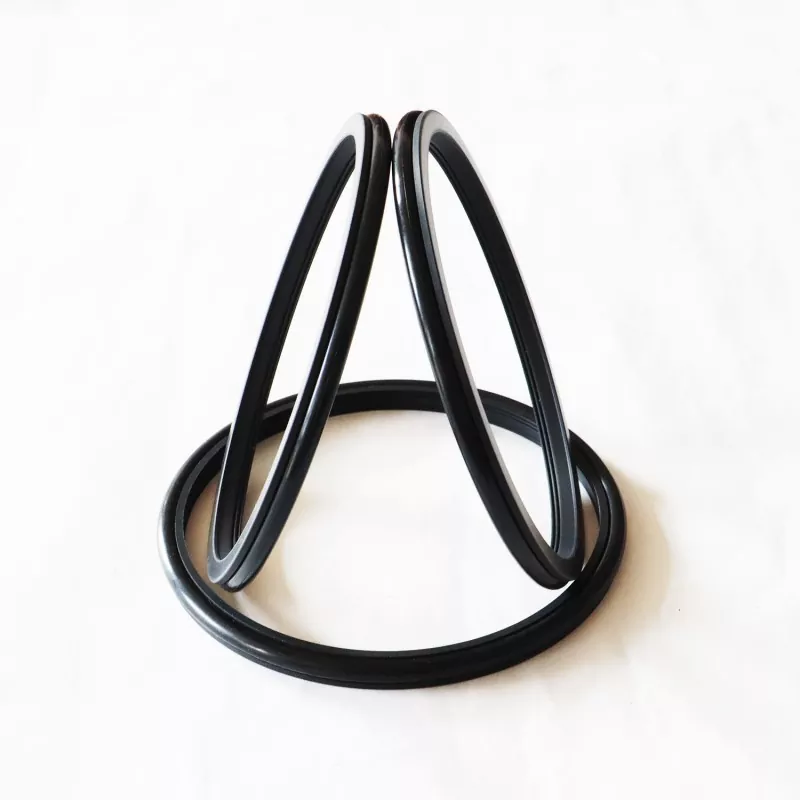

Porşen çubuqları (valları) üçün gücləndirilmiş dişli kompozit möhür (sement şlamı möhürü) yüksək məhsuldar mühəndis plastikindən hazırlanmış xüsusi hazırlanmış dişli sızdırmazlıq halqasından və rezin O-halqadan ibarətdir; hidravlik pistonlu və fırlanan tətbiqlərdə bir istiqamətli sızdırmazlıq üçün uyğundur. O, ilk növbədə dalgıç nasoslarda, palçıq nasoslarında, vintli qazma alətlərində, qazma qurğularında, neft kəşfiyyatı avadanlıqlarında, beton qarışdırma zavodlarında və s.
Əsas xüsusiyyətlərə uzun xidmət müddəti, aşağı sürtünmə, əla sızdırmazlıq performansı, yığcam dizayn və quraşdırma, istifadə və texniki xidmət asanlığı daxildir. Sızdırmazlıq dodaq profilinin və qalınlığının optimallaşdırılmış dizaynı hətta sement şlamı kimi sərt mühitlərə məruz qaldıqda belə effektiv sızdırmazlığı təmin edir.
Palçığa bənzər vasitələrlə istifadə edildikdə, iki (və ya daha çox) sızdırmazlıq mərhələsi arasında sürtkü yağının vurulması tövsiyə olunur.
Limit dəyərləri eyni vaxtda baş verməməlidir.
|
Təzyiq (MPa) |
Temperatur (°C) |
Sürət (m/s) |
Orta |
|
|
Qarşılıqlı hərəkət |
Fırlanma hərəkəti |
|||
|
≤100 |
-35 ilə +100 (NBR O-ring ilə) |
≤6 |
≤2 |
Su, palçıq, xam neft, hidravlik yağ, emulsiya |
|
-20 ilə +200 (FKM O-ring ilə) |
||||
1. Uyğun O-ring materiallarına aşağıdakılar daxildir: R01 Nitril Kauçuk (NBR), R02 Fluororubber (FKM) və s.
2. Sızdırmazlıq halqasının materialı: Standart material PTFE4; digər mövcud materiallara PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 və s. daxildir.
Sifariş Modeli: RC2061-80*91.7*7.6-PTFE4-R01 (Model - Şaftın diametri * Oluğun diametri * Oluğun eni - Material kodu)
Göstərilən parametr aralığında ölçülər mövcuddur.
|
Şaft diametri diapazonu Standart tip d f8 RC2061 |
Şaft diametri diapazonu Ağır yük d f8 RC2061-Z |
Yiv diametri D H9 |
Yiv eni L+0.2 |
Sızdırmazlığın eni L1 |
Künc Radiusu Rmax |
Radial boşluq Smax |
pax Zmin |
O-ring en kəsiyinin diametri |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |

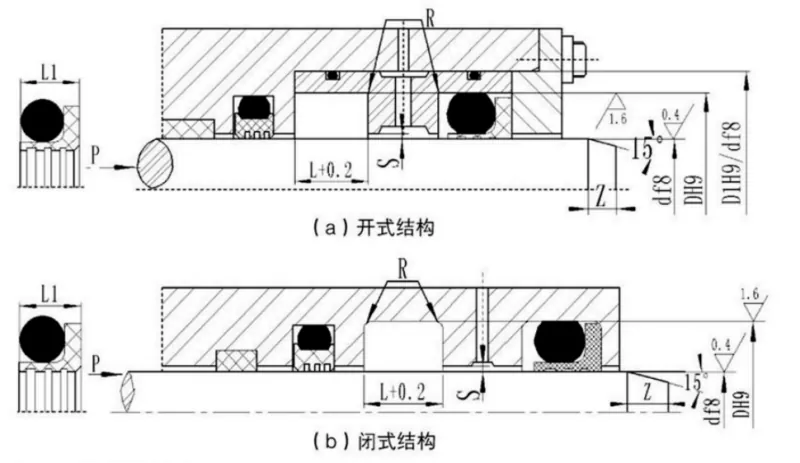

Qeyd: 1. Mil diametri ≤30 mm üçün açıq yiv dizaynı tövsiyə olunur.
2. Fırlanan möhürləmə tətbiqləri üçün fırlanan mil səthinin sərtliyi HRC ≥58 olmalıdır.
3. 30 MPa-dan çox təzyiqlər üçün ekstruziya boşluğu üçün H8/f8 uyğunluğu tövsiyə olunur.
