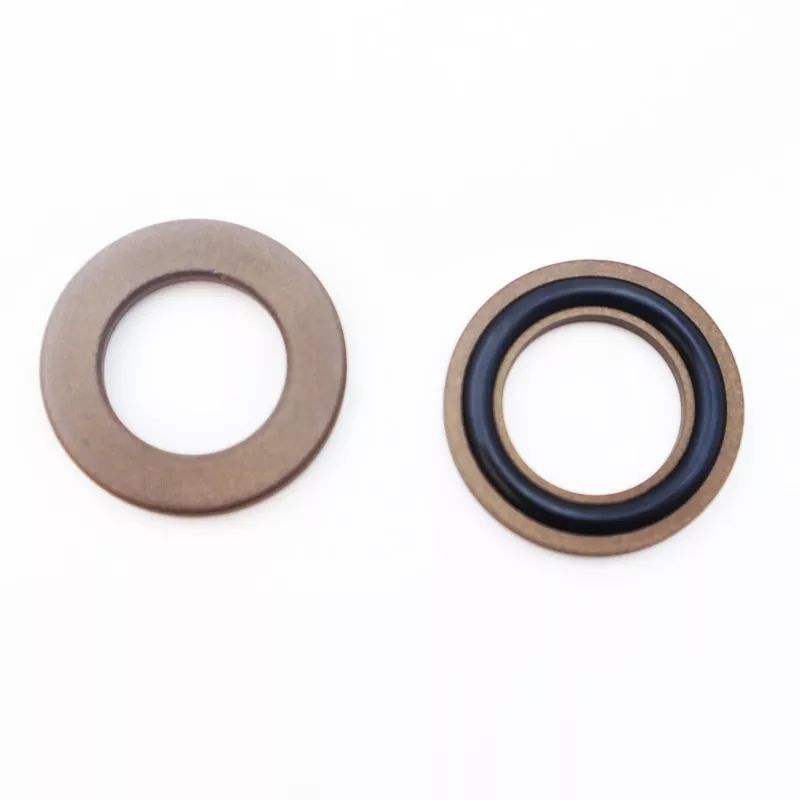

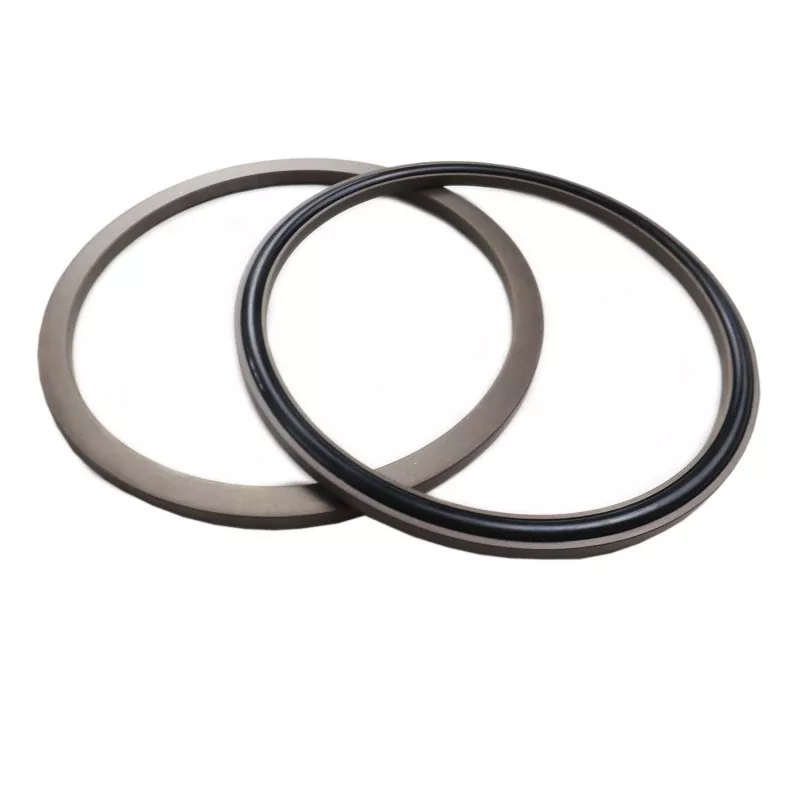

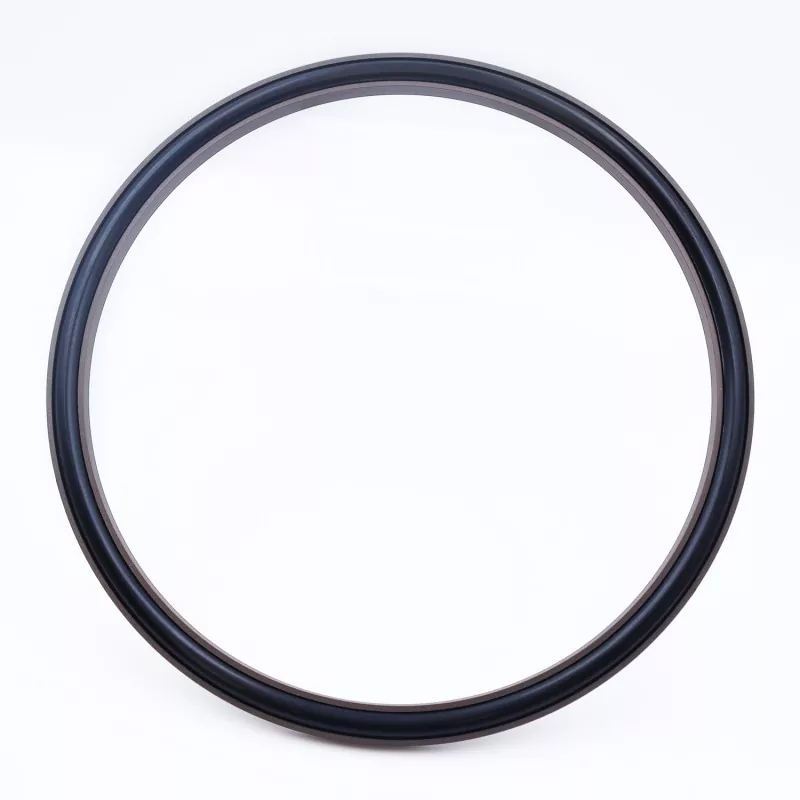

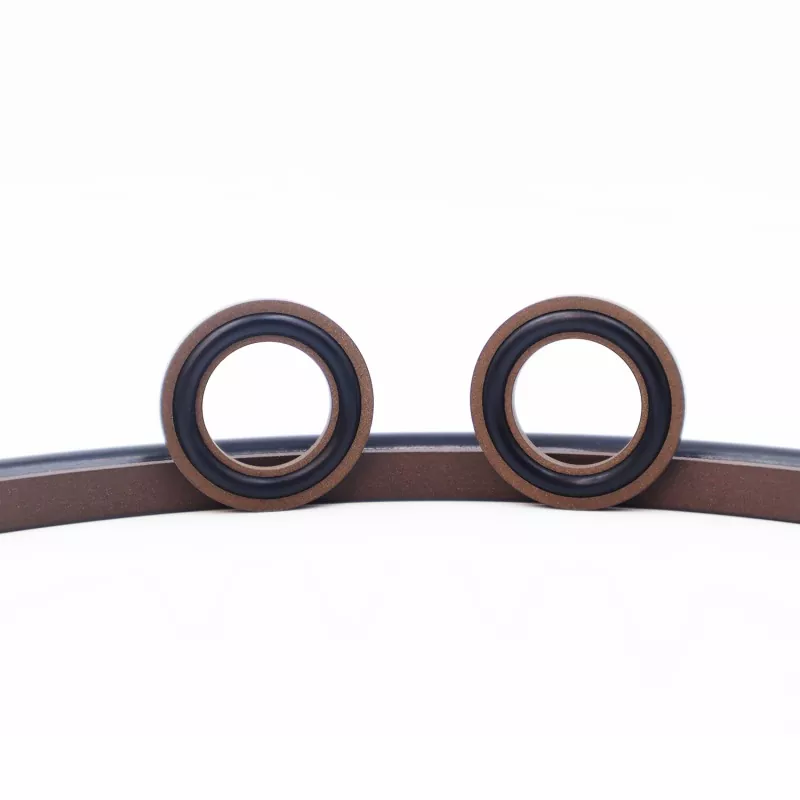

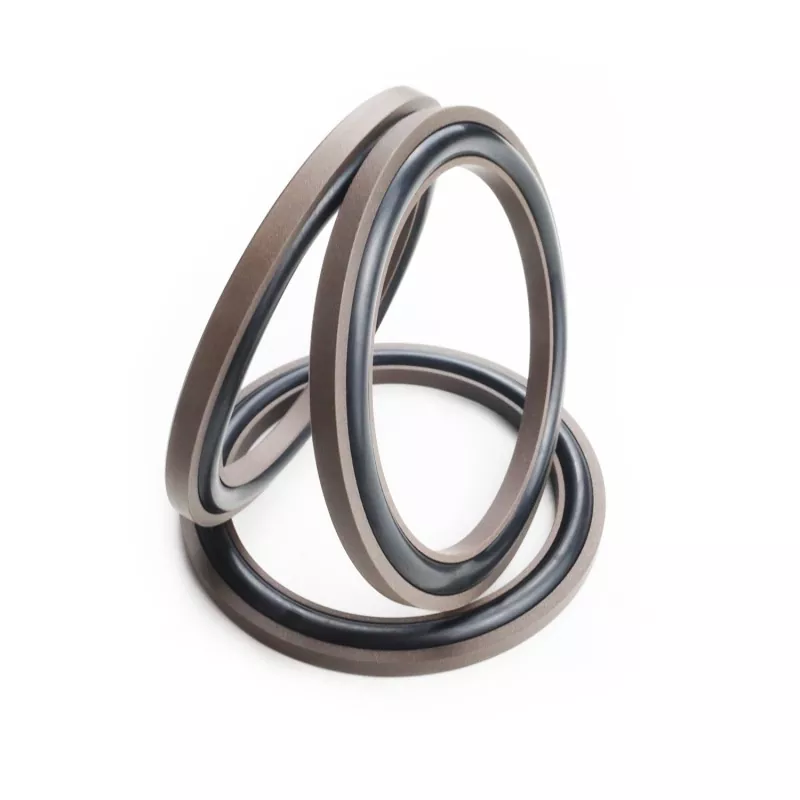

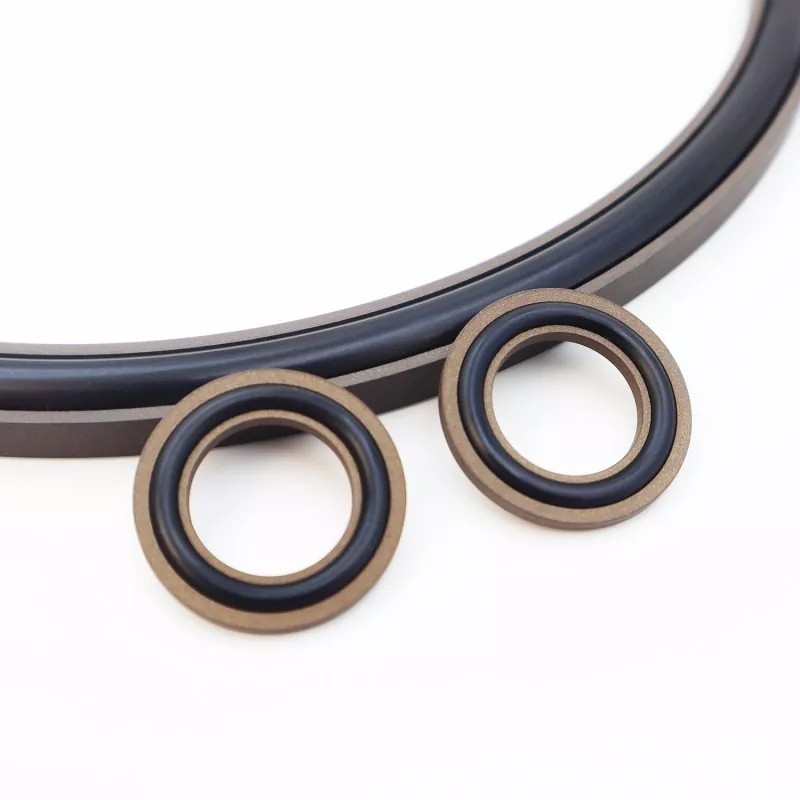

Eksenel C Tipi Kombinə Mühür doldurulmuş PTFE-dən hazırlanmış C-şəkilli sızdırmazlıq halqasından və rezin O-halqadan ibarətdir; eksenel (üst üz) və flanş möhürləri kimi statik sızdırmazlıq tətbiqləri üçün nəzərdə tutulmuşdur. Əsas xüsusiyyətlərə uzun xidmət müddəti, əla sızdırmazlıq performansı, yüksək təzyiq müqaviməti və kompakt struktur izi daxildir; hidravlik sızdırmazlıq tətbiqləri üçün də uyğundur. İki versiyada mövcuddur: RC2872-A (daxili təzyiq üçün) və RC2872-B (xarici təzyiq üçün).
Kompakt dizayn qapalı məkanlarda quraşdırılması asanlaşdırır, uzunmüddətli istismar zamanı etibarlı sızdırmazlığı və uzun xidmət müddətini təmin edir. Texniki seçim, qiymət sorğuları və toplu sifariş daxil olmaqla qlobal alıcılara göstərilən xidmətlər ilə tam çeşidli spesifikasiyalar stokda mövcuddur.
|
Təzyiq (MPa) |
Temperatur (°C) |
Sürət (m/s) |
Orta |
|
≤100 |
-35 ilə +100 (NBR O-ring ilə) |
- |
Hidravlik yağ, emulsiya, su və s. |
|
-20 ilə +200 (FKM O-ring ilə) |
Bu möhür C formalı PTFE sızdırmazlıq halqasından və O-ringdən ibarətdir; O-ring möhürlənməyə nail olmaq üçün lazım olan sıxma qüvvəsini yaradaraq, əvvəlcədən sıxılma təmin edir. Təzyiq altında bu sıxma qüvvəsi artır - yəni təzyiq yüksəldikcə möhür daha yaxşı işləyir. Terlik halqasının iki flanşlı dizaynı sayəsində O-halqanın ekstruziyasının qarşısı alınır və bu, möhürün yüksək təzyiqlərə tab gətirməsinə imkan verir.
Parametr diapazonunda olan bütün spesifikasiyalar mövcuddur.
|

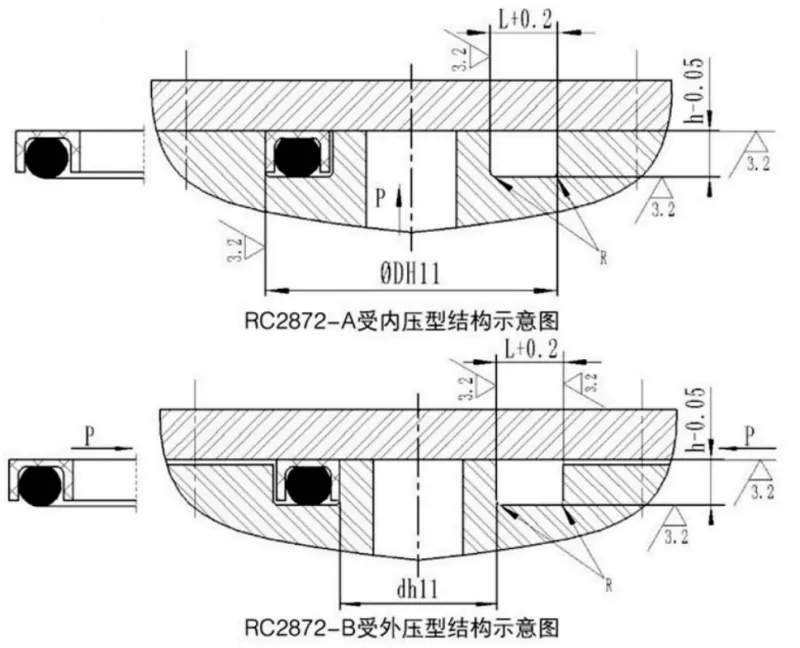

Xarici diametr diapazonu D H11 |
Yiv dərinliyi h-0,05 |
Yiv eni L+0.2 |
Künc Radiusu Rmax |
O-ring telin diametri et |
|
15~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
Parametr diapazonunda olan bütün spesifikasiyalar mövcuddur.
|
Daxili diametr diapazonu d h11 |
Yiv dərinliyi h-0,05 |
Yiv eni L+0.2 |
Künc Radiusu Rmax |
O-ring telin diametri et |
|
5~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
