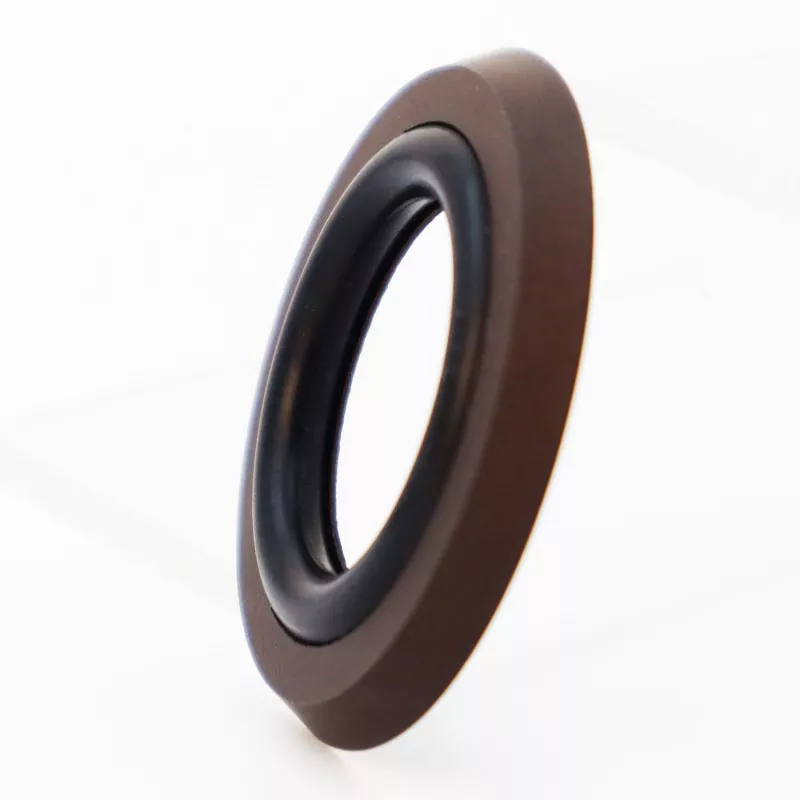

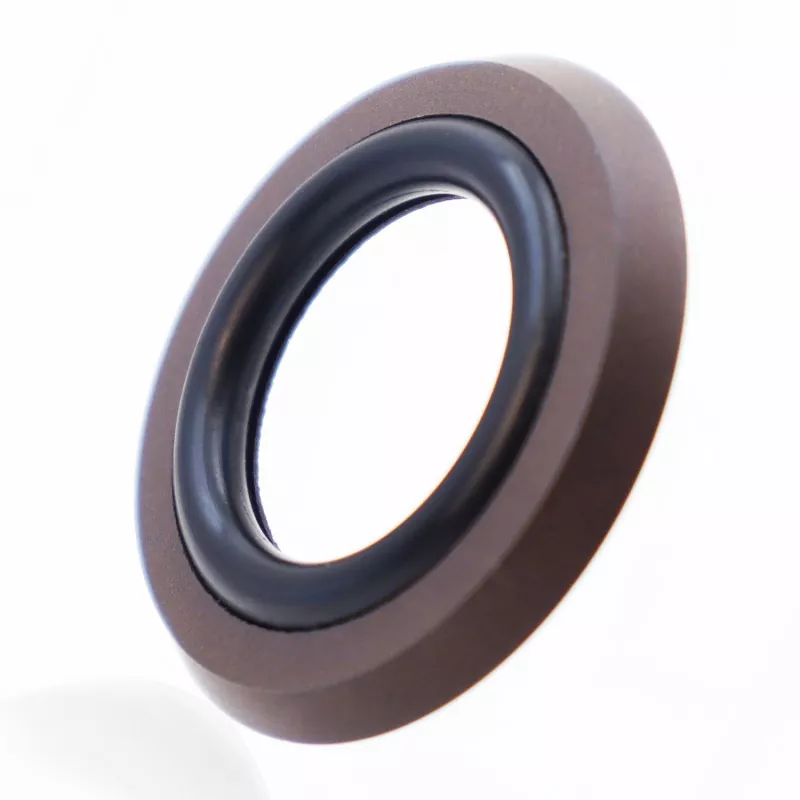

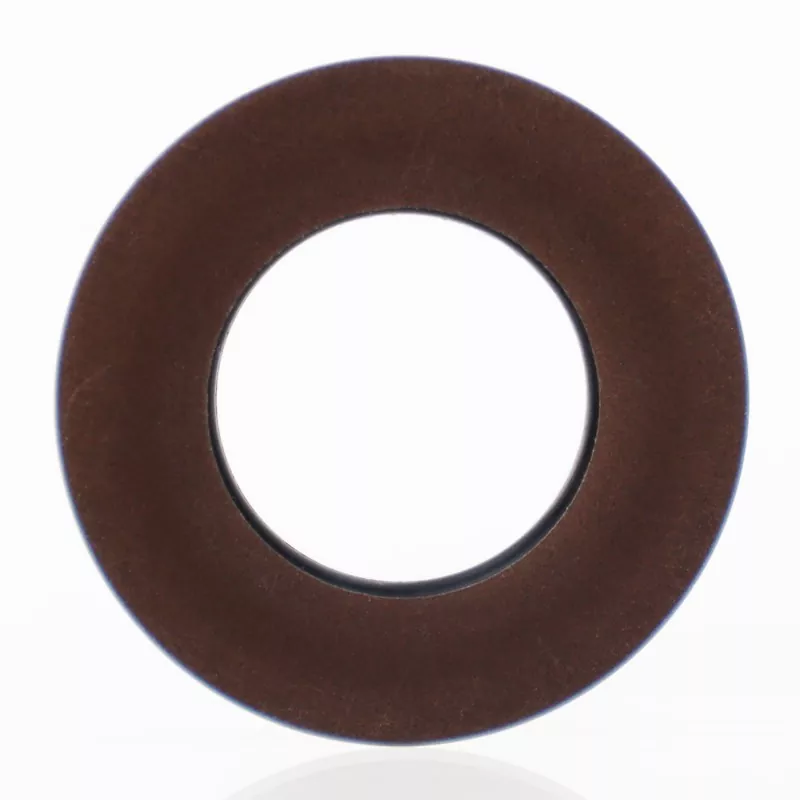

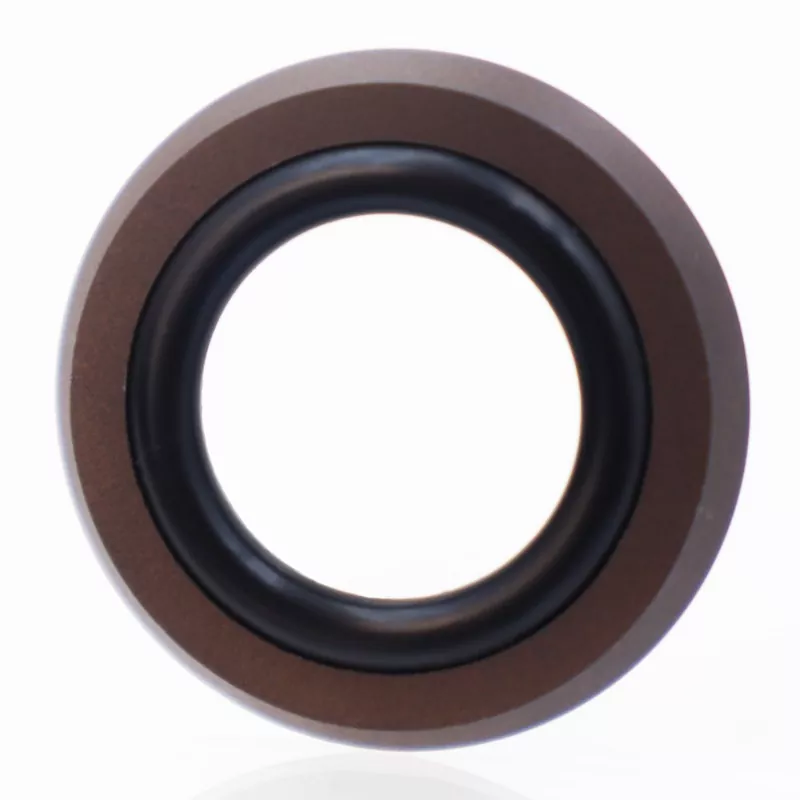

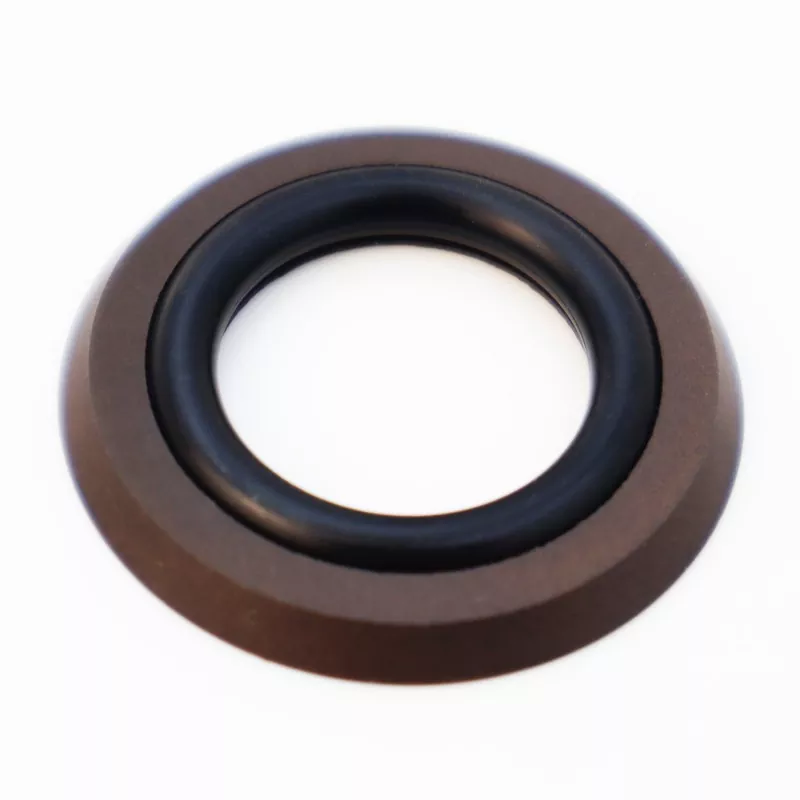

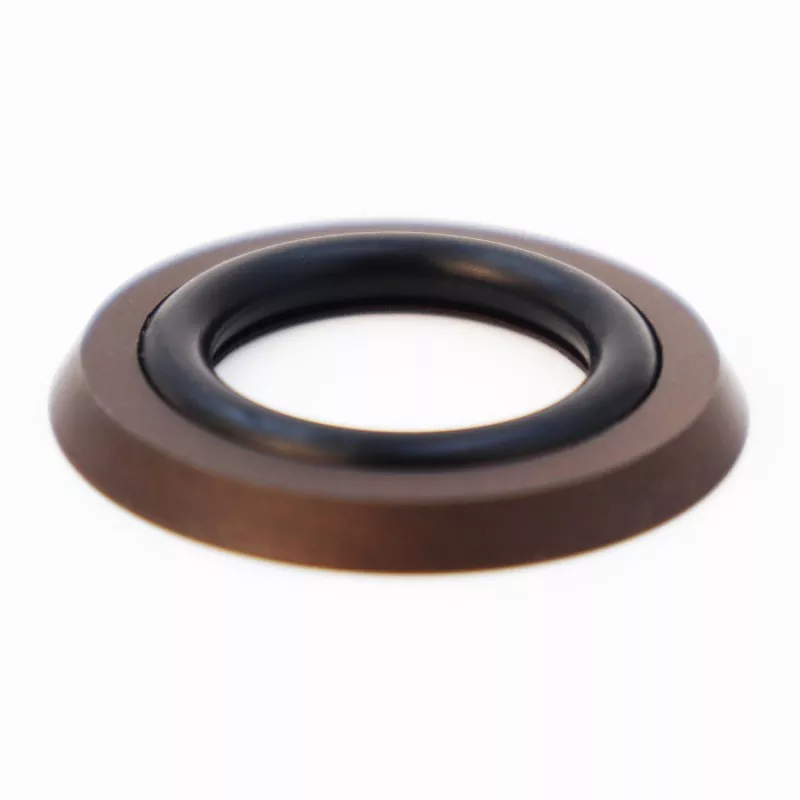

Eksenel Ayaq Tipi Kombinə Mühür, doldurulmuş PTFE-dən hazırlanmış ayaq formalı sızdırmazlıq halqasından və rezin O-halqadan ibarətdir. O, eksenel (üst üz) və flanş möhürləri kimi bir istiqamətli statik sızdırmazlıq tətbiqləri üçün nəzərdə tutulmuşdur. Əsas xüsusiyyətlərə uzun xidmət müddəti, mükəmməl sızdırmazlıq performansı, yüksək və ultra yüksək təzyiqlərə qarşı müqavimət və minimal quraşdırma sahəsi tələb edən kompakt dizayn daxildir; hidravlik sızdırmazlıq tətbiqləri üçün də uyğundur. İki versiyada mövcuddur: RC2875-A (daxili təzyiq üçün) və RC2875-B (xarici təzyiq üçün).
Onun yığcam strukturu dar quraşdırma yivlərinə uyğun gəlir və avadanlıqların sızması riskini əhəmiyyətli dərəcədə azaldır. Tam çeşidli spesifikasiyalar stokda mövcuddur və biz qlobal alıcıların sorğularını və nümunə sifarişlərini alqışlayırıq.
|
Təzyiq (MPa) |
Temperatur (°C) |
Sürət (m/s) |
Orta |
|
≤60 |
-35 ilə +100 (NBR O-ring ilə) |
≤6 |
Mineral əsaslı hidravlik yağlar, odadavamlı mayelər (HFA/HFB), su və s. |
|
-20 ilə +200 (FKM O-ring ilə) |
Bu möhür ayaq formalı profil və O-halqa ilə dəyişdirilmiş PTFE möhür halqasından ibarətdir. Təzyiq altında möhürün tutma qüvvəsi artır - yəni təzyiq nə qədər yüksək olarsa, möhürləmə performansı bir o qədər yaxşı olar. Sürüşmə halqasının ayaq formalı yan flanş dizaynı sayəsində O-halqanın sıxılmasının qarşısı alınır və bu, möhürün yüksək və ultra yüksək təzyiqlərə tab gətirməsinə imkan verir.
Parametr diapazonunda olan bütün spesifikasiyalar mövcuddur.
|

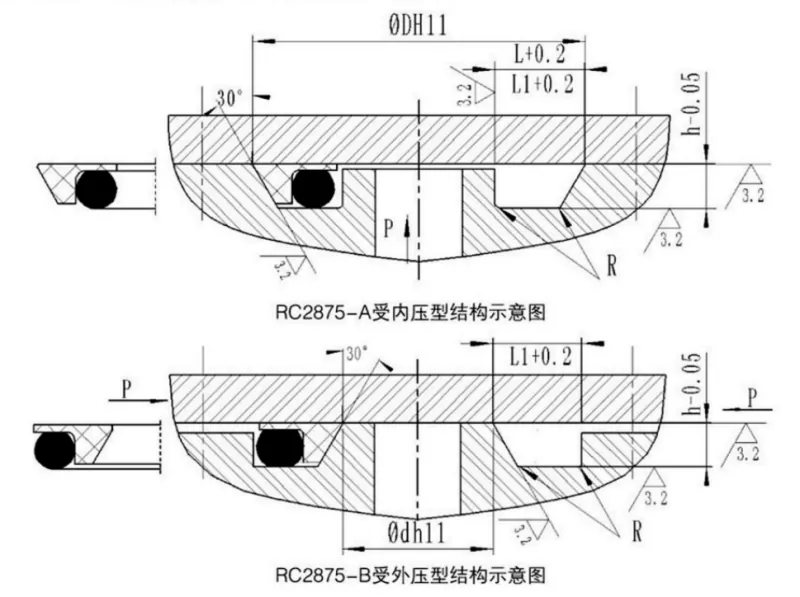

Xarici diametr diapazonu D H11 |
Yiv dərinliyi h-0,05 |
Yiv eni L+0.2 |
Yiv eni L1 + 0.2 Təzyiq > 100 MPa |
Künc Radiusu Rmax |
O-ring telin diametri et |
|
17~50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
Parametr diapazonunda olan bütün spesifikasiyalar mövcuddur.
|
Daxili diametr diapazonu dh11 |
Yiv dərinliyi h-0,05 |
Yiv eni L+0.2 |
Yiv eni L1 + 0.2 Təzyiq > 100 MPa |
Künc Radiusu Rmax |
O-ring telin diametri et |
|
5~40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
