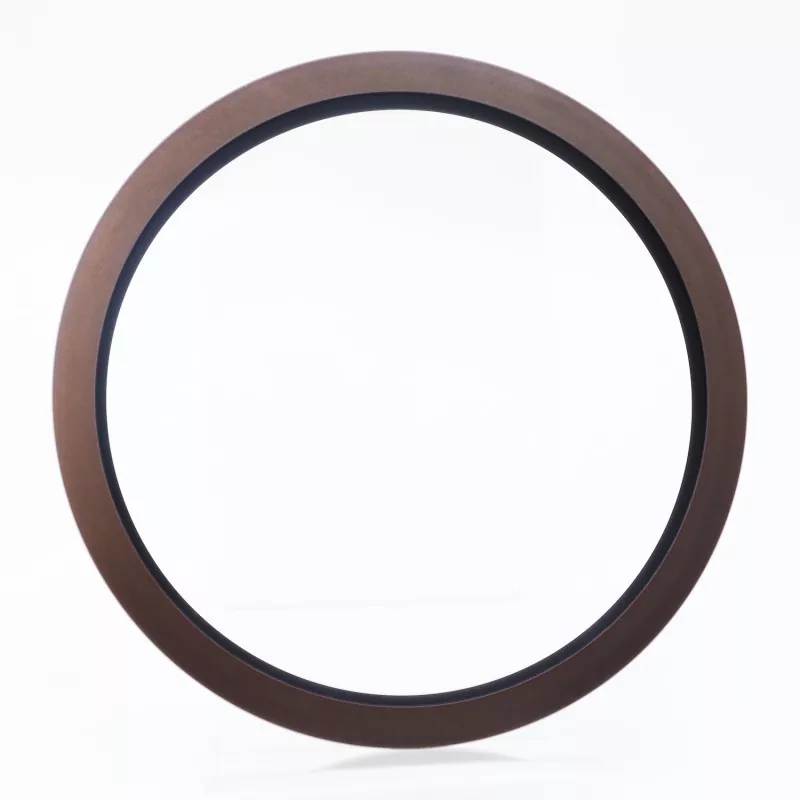

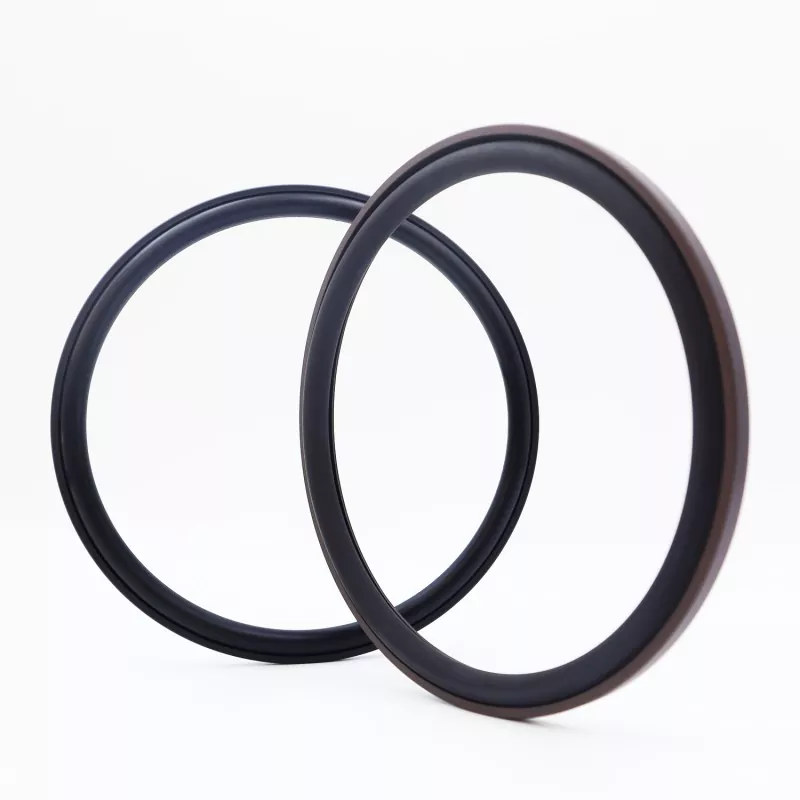

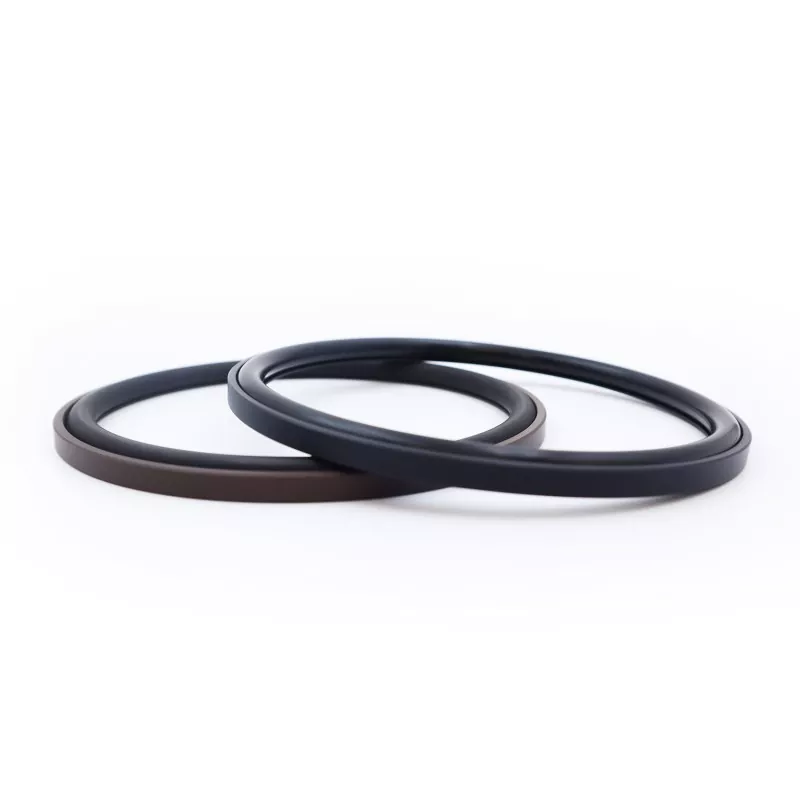

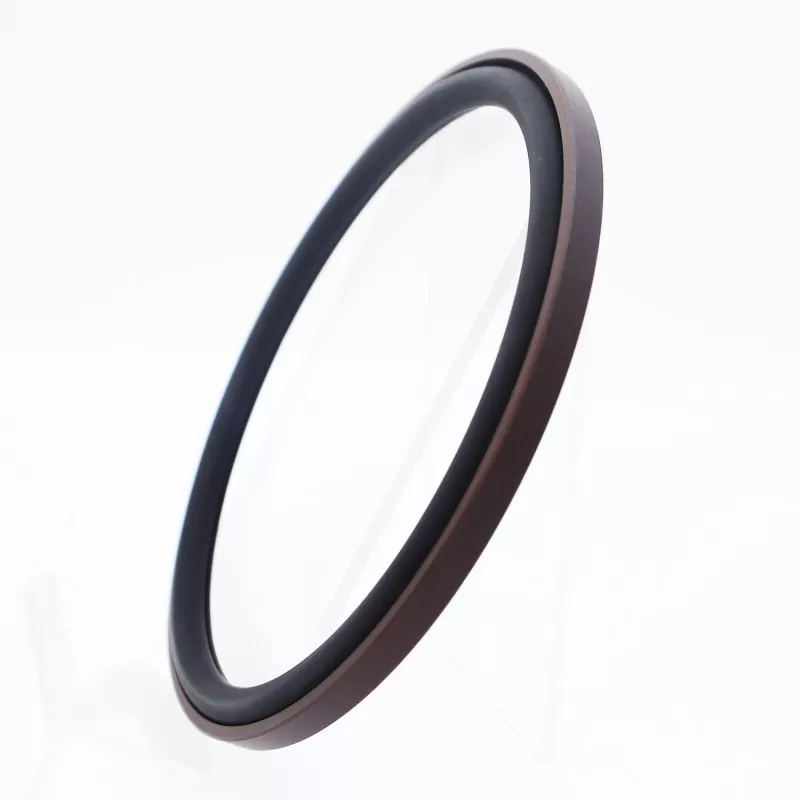

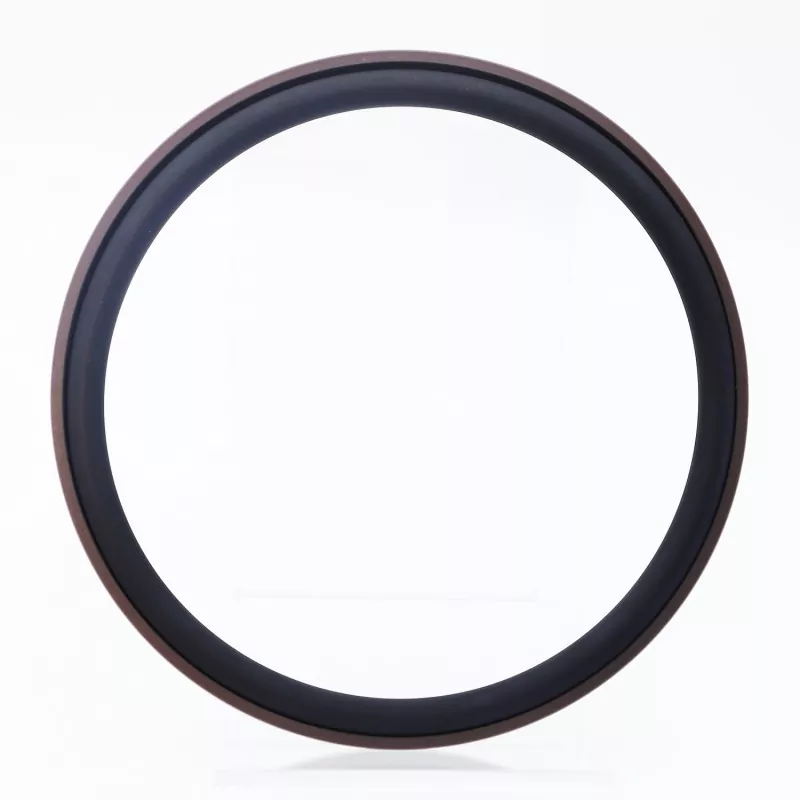

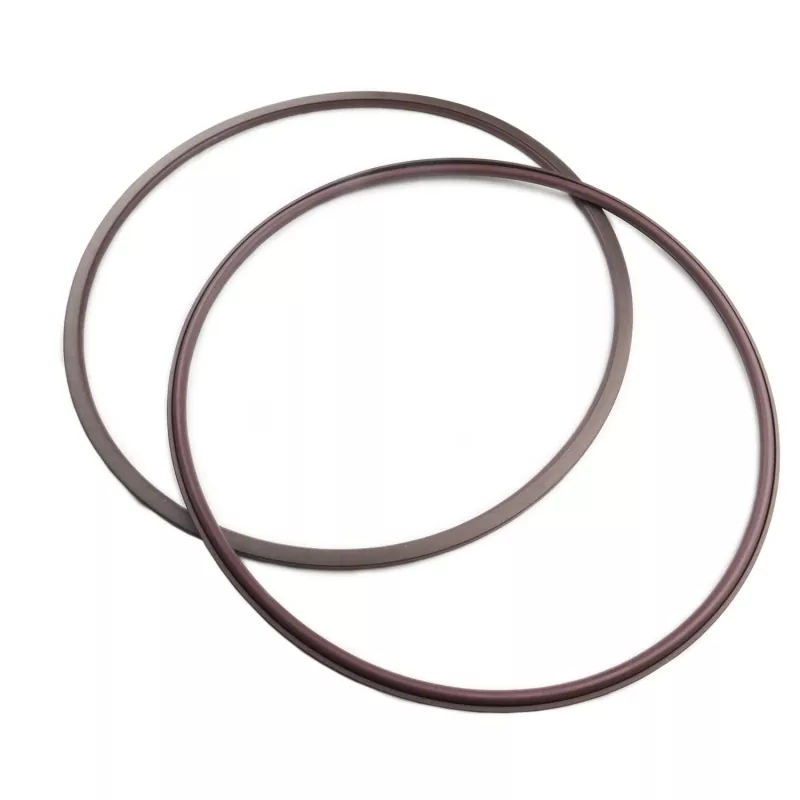

Eksenel pilləli birləşdirilmiş möhür doldurulmuş PTFE-dən hazırlanmış düzbucaqlı sızdırmazlıq halqasından və rezin O-halqadan ibarətdir; eksenel (üst üz) və flanş möhürləri kimi bir istiqamətli statik sızdırmazlıq tətbiqləri üçün nəzərdə tutulmuşdur. Uzun xidmət müddəti, əla sızdırmazlıq performansı, yüksək və ultra yüksək təzyiqlərə qarşı müqavimət və kompakt struktur izi; su təzyiqi sızdırmazlığı tətbiqləri üçün də uyğundur. O, iki versiyada mövcuddur: RC2871-A (daxili təzyiq üçün) və RC2871-B (xarici təzyiq üçün).
Effektiv möhürləmə O-halqanın əvvəlcədən sıxılması nəticəsində yaranan davamlı tutma qüvvəsi vasitəsilə əldə edilir və bu, orta təzyiq artdıqca möhürləmə performansının yaxşılaşdığı öz-özünə enerji verən sızdırmazlıq effektini təmin edir. Sızdırmazlıq halqasının yan tərəfindəki flanşlı dizayn O-halqanın ekstruziyasının qarşısını effektiv şəkildə alır, ona yüksək təzyiq və ultra yüksək təzyiq şərtlərini asanlıqla idarə etməyə imkan verir, eyni zamanda su təzyiqli sızdırmazlıq mühitlərinə uyğun gəlir.
|
Təzyiq (MPa) |
Temperatur (°C) |
Sürət (m/s) |
Orta |
|
≤300 |
-35 ilə +100 (NBR O-ring ilə) |
- |
Hidravlik yağ, emulsiya, su və s. |
|
-20 ilə +200 (FKM O-ring ilə) |
Bu möhür düzbucaqlı PTFE sızdırmazlıq halqasından və O-ringdən ibarətdir; O-ring möhürlənməyə nail olmaq üçün lazım olan sıxma qüvvəsini yaradaraq, əvvəlcədən sıxılma təmin edir. Təzyiq altında bu sıxma qüvvəsi artır - yəni təzyiq nə qədər yüksək olarsa, sızdırmazlıq performansı bir o qədər yaxşı olar. Terlik halqasının yan flanş dizaynı sayəsində O-halqanın ekstruziyasının qarşısı alınır və bu, möhürün yüksək təzyiqlərə tab gətirməsinə imkan verir.
Parametr diapazonunda olan bütün spesifikasiyalar mövcuddur.
|

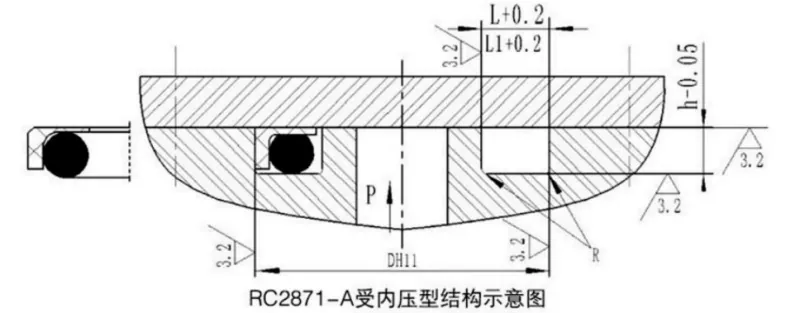

Xarici diametr diapazonu D H11 |
Yiv dərinliyi h-0,05 |
Yiv eni L+0.2 |
Yiv eni L1 + 0.2 Təzyiq > 80 MPa |
Künc radiusu Rmax |
O-ring telin diametri et |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
Parametr diapazonunda olan bütün spesifikasiyalar mövcuddur.
|

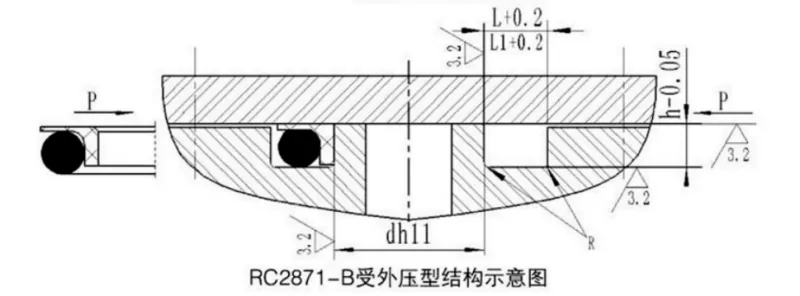

Daxili diametr diapazonu dh11 |
Yiv dərinliyi h-0,05 |
Yiv eni L+0.2 |
Yiv eni L1 + 0.2 Təzyiq > 80 MPa |
Künc radiusu Rmax |
O-ring telin diametri et |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
