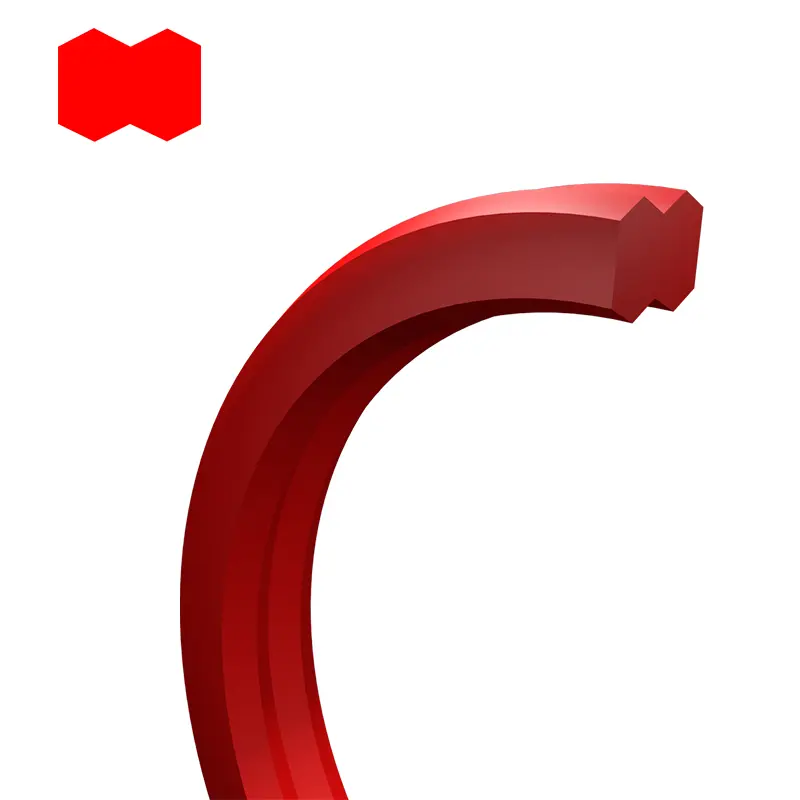

Dumbbell formalı möhürləmə üzüyü

Mövcud hidravlik silindr dizaynında, o-üzüklər və ya O-Ring + Saxlanılan üzük birləşməsi əsasən statik möhür kimi istifadə olunur. Bununla birlikdə, bu möhürləmə həlli montaj zamanı müəyyən risklərə malikdir, çünki O-ring bükülmüş və saxlanma üzüyünün mövqeyi optimal olmaya bilər. Bu həll, həmçinin təzyiq nasosu və kirlərin müdaxiləsi halında çatışmazlıqları göstərir. Bu vəziyyətdə, dumbbell formalı möhürləmə üzüyü, bir orijinalın statik hidravlik möhürü kimi ideal bir əvəz kimi istifadə edilə bilər.

Məhsul xüsusiyyətləri və tətbiqləri:

Texniki məlumat

Təzyiq: 50MPA-ya qədər.

Temperatur: -35 ℃ ... + 110 ℃.

Material: poliuretan.

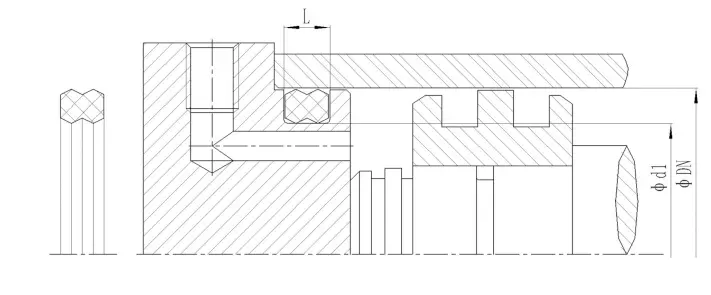

Quraşdırma tələbləri

(1) Quraşdırma Chamfer C, yiv dərinliyinin (mm) dəyərinə görə seçilir

W <3; C≥3.

W> 3 olduqda; C≥5.

(2) Səthi bitirmək

(3) Dumbbell formalı möhürləmə üzüyü aşağıdakı test şəraiti altında sızma yoxdur və ekstruziyaya çox davamlıdır.

(4) Optimal Sealing Gap:

Silindrli qaz - H8

Bələdçi Sleeve - G6

Möhür ekstruziyaya çox davamlı olduğundan, radial möhürləmə boşluğu 0,2 mm-dən etibarilə nail olmaq olar.

Aşağı temperaturdan istifadədə, bələdçi qolundan silindrli çubuq və piston çubuğunun qarşısını almaq lazımdır.

Quraşdırma tövsiyələri

Sərəncam

O-üzüklər və ya O-Ring + Saxlanılan üzük birləşmələri ilə müqayisədə, dumbbell möhürləri aşağıdakı üstünlüklərə malikdir:

(1) bükülməyə çox davamlıdır

(2) Quraşdırmaq asandır

(3) Uzun xidmət müddəti

(4) Yüksək təzyiq müqaviməti

Tətbiqi

Dumbbell möhürləri, tez-tez hidravlik silindrlərdə istifadə olunur, məsələn:

(1) forkliftlər

(2) İnşaat maşınları hidravlikası

(3) sənaye hidravlikası

(4) dəzgahlar

(5) Enjeksiyon qəlib maşınları

(6) hidravlik preslər

(7) patron klapanları
