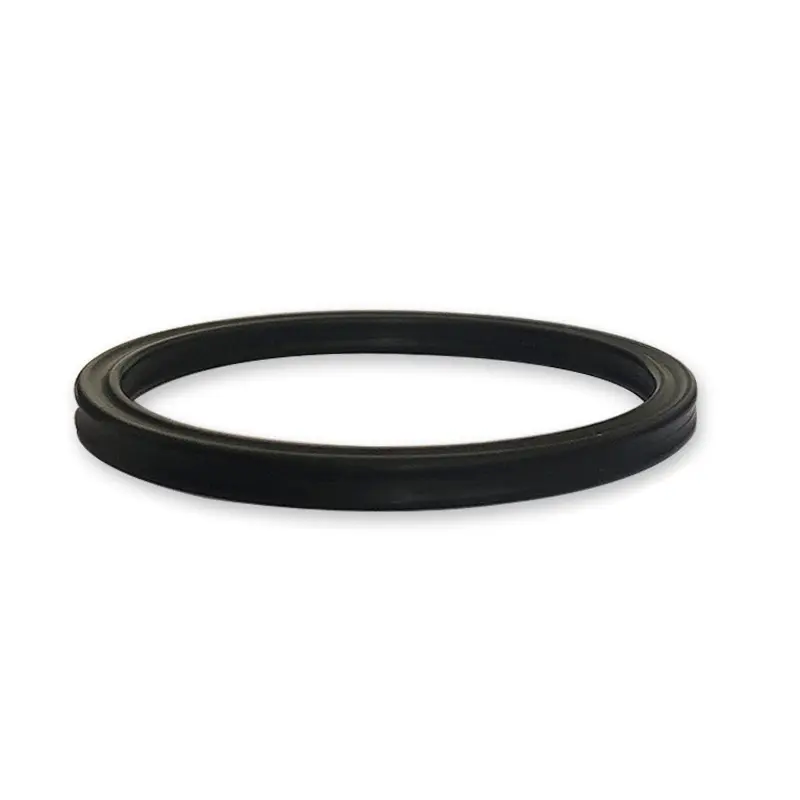

Ulduz şəkilli möhürləmə üzüyü

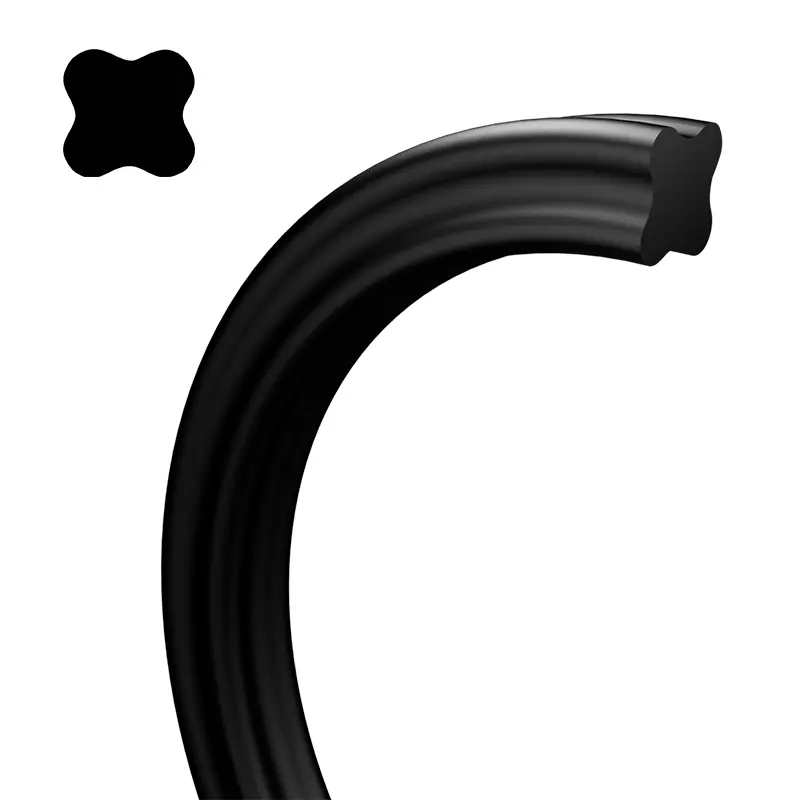

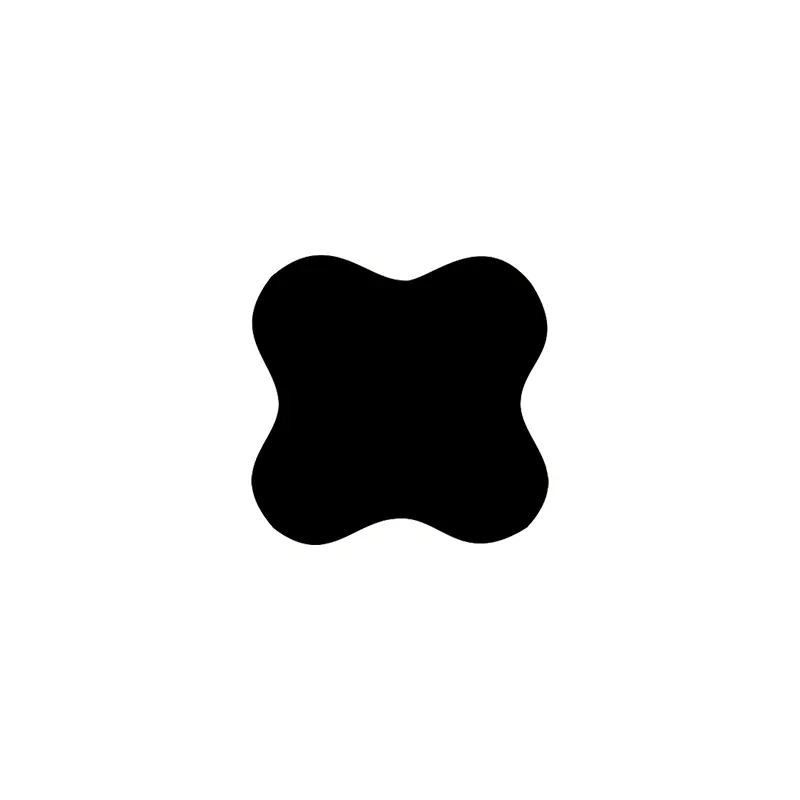

Ulduz formalı möhürləmə üzüyü bir x kimi bir forma olan dörd dodaq möhürüdür, buna görə də X-ring adlanır. O-ring əsasında bir inkişaf və inkişafdır. Çarpazlı bölmələri Amerika AS568A standartının O-Ring-in və o-halqanın istifadəsini əvəz edə bilər.

O-ring ilə müqayisədə, ulduz formalı möhürləmə üzüyü, kiçik bir sürtünmə müqaviməti və kiçik bir başlanğıc müqaviməti olan möhürləmə dodaqları arasında yağlama boşluğunu təşkil edir. Çünki onun flash kənarı, çarpaz hissənin konkav hissəsində yerləşir, möhürləmə effekti daha yaxşıdır. Qeyri-dairəvi kəsik bölmə qarşılıqlı hərəkət zamanı yayma fenomenindən təsirli olur.

Ulduz şəkilli sızdırmazlıq halqasının tətbiqi çeşidi çox genişdir. Temperatur, təzyiq və mühitə görə uyğun materialı seçin. Ulduz şəkilli sızdırmazlıq üzüklərini verilmiş tətbiqə uyğunlaşdırmaq üçün, bütün iş parametrləri arasındakı qarşılıqlı məhdudiyyətlər nəzərdən keçirilməlidir. Tətbiq diapazonunu təyin edərkən pik temperatur, davamlı işləmə temperaturu və əməliyyat dövrü nəzərə alınmalıdır. Fırlanan hallarda, sürtünmə istiliyindən qaynaqlanan temperaturun artması da nəzərə alınmalıdır.

Bu X formalı möhürləmə üzüyü özünü sərtləşdirən möhürləmə elementidir. İlkin vəziyyətdəki möhürləmə qüvvəsi sıxılma məbləğindən və materialın sərtliyindən asılıdır. Sistem təzyiqinin artdıqca, möhürləmə halqasının sıxılma deformasiyası artacaq və ümumi sızdırmazlıq qüvvəsi, etibarlı bir möhür meydana gətirəcəkdir.

Məhsul xüsusiyyətləri və tətbiqləri:

Ulduz şəkilli sızdırmazlıq halqasının seçimi

Statik möhürləmə və ya qarşılıqlı xətti hərəkət

(1) Çuxur möhürlənməsi: Ulduz şəkilli sızdırmazlıq halqasının daxili diametri yivlə və ya yivin alt diametrinin təxminən 2% -dən azına uyğun olmalıdır. Çünki əvvəlcədən sıxılma yolu ilə yaradılan kompressiya gücü möhür üzükünün bükülmə və yuvarlanmasına mane ola bilər.

(2) Mili Sızdırılması: Ulduz şəkilli sızdırmazlıq halqasının daxili diametri 1% -dən ərzində idarə edilə bilən şaftın xarici diametrindən bərabər və ya bir qədər böyük olmalıdır. Seal Ring quraşdırmaq və daha uzun bir xidmət həyatına sahib olmaq daha asan olacaq.

Fırlanan möhürləmə

Ulduz şəkilli halqanın daxili diametri, möhürü olan mil diametrindən təxminən 2 ~ 5% daha böyükdür. Çünki möhür üzüyü fırlanmada istifadə edildikdə sürtünmə və istilik yarada bilər və elastomer isitmədən sonra kiçiləcək (joule istilik effekti). Möhür ringinin yağlanmasını və etibarlı işləməsini təmin etmək üçün, şaft diametrindən daha böyük bir daxili diametri olan bir ulduz şəkilli bir üzük seçilməlidir. Ümumiyyətlə, daha kiçik bir kəsişmə ilə möhür üzüyü statik möhürlənmənin ehtiyaclarını ödəyə bilər və əksinə, dinamik möhürləmə tələblərinə cavab vermək üçün daha böyük bir çarpaz bölmə ilə möhür ring istifadə edilməlidir. Yüksək təzyiq və ya böyük ekstruziya boşluğu vəziyyətində, daha yüksək sərtliyi olan bir rezin material seçilməlidir. Ən yaxşı yol, yüksək təzyiq ekstruziyasından zərərin qarşısını almaq üçün PTFE dəstək ring əlavə etməkdir.

Material

Material ümumiyyətlə Shaw A70 Nitril Rezin NBR. Digər materiallar o-üzüklər üçün istifadə olunan materiallara müraciət edə bilər.

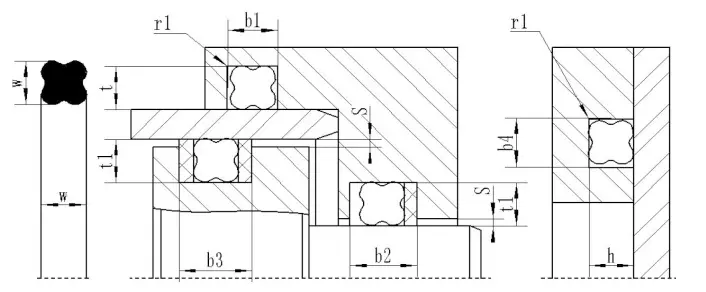

Ulduz ring tövsiyə olunan yiv dizaynı

Ulduz şəkilli Sızdırmazlıq Ring-X-Ring (Amerika Standard AS568A)

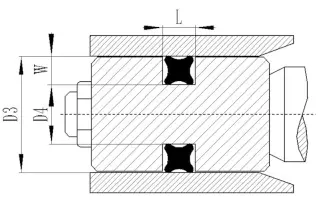

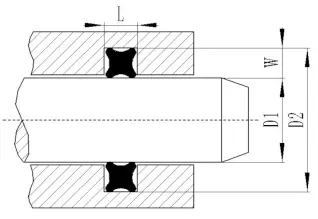

Piston çubuğu möhürü (mil üçün)					Piston möhür (deşik)
Məhsul modeli	Xüsusiyyətlər və ölçülər		Çubuq möhürü			Piston möhürü		Yuva eni
	Daxili diametrli dn	Çarpaz bölmə diametri CS	D1	D2		D3	D4	L	W
AS001 AS002 AS003	0.74 1.07 1.42	1.02 1.27 1.52
AS004 AS005 AS006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
AS007 AS008 AS009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
As010 As011 As012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 As020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
