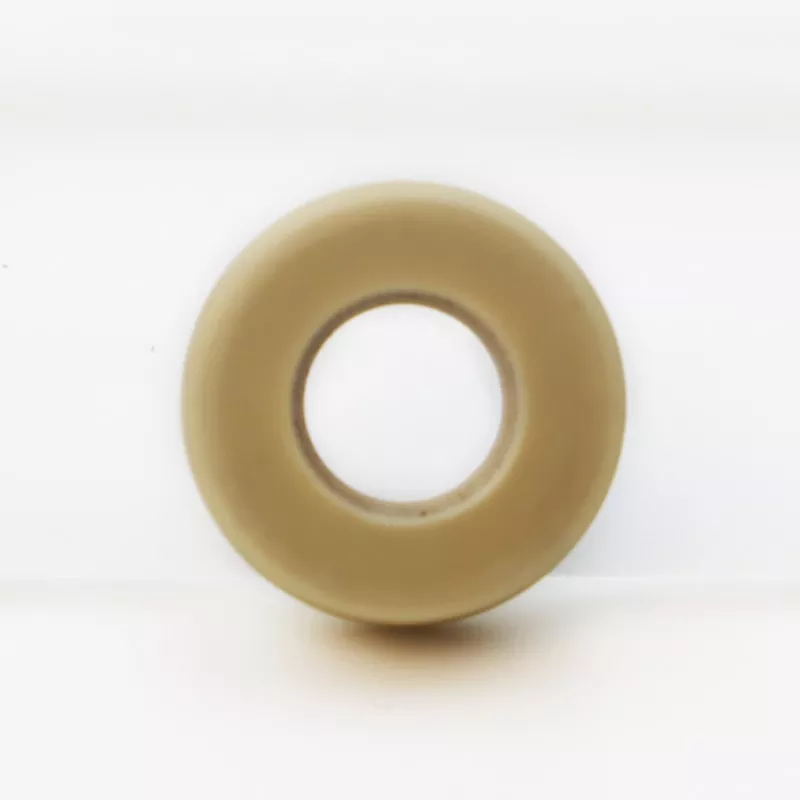

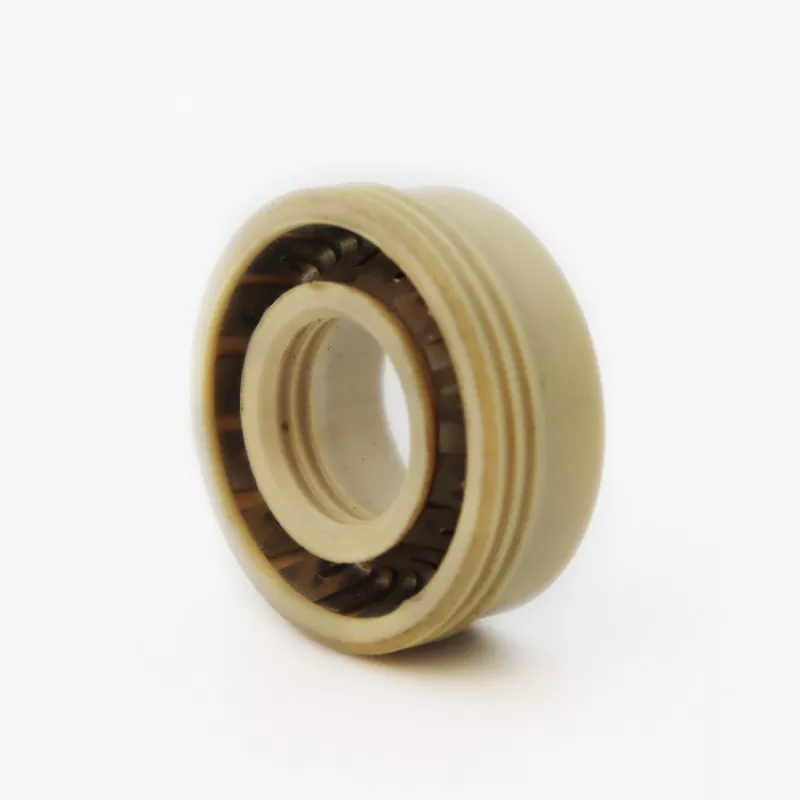

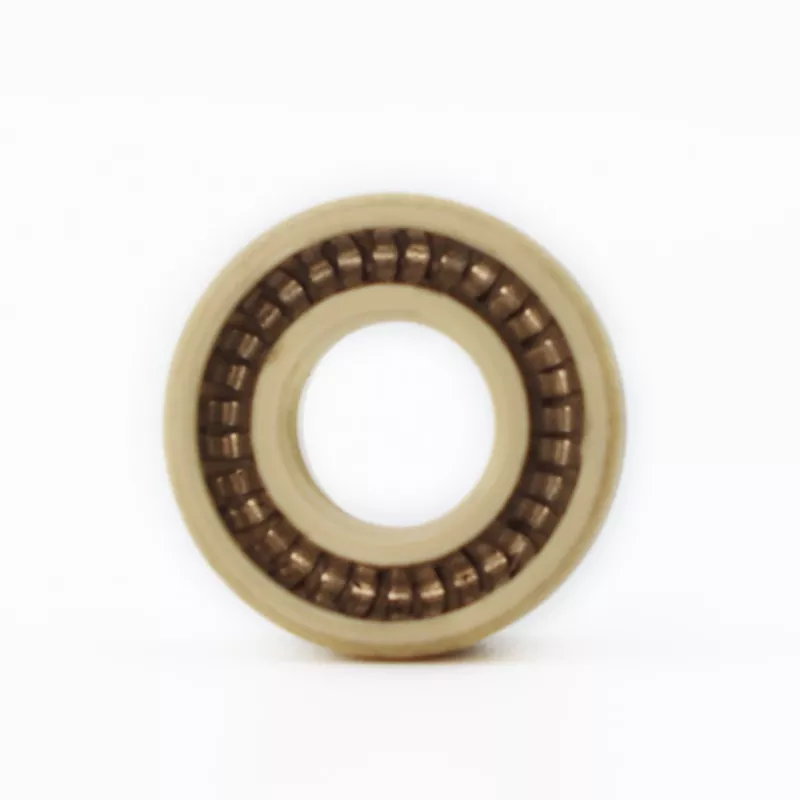

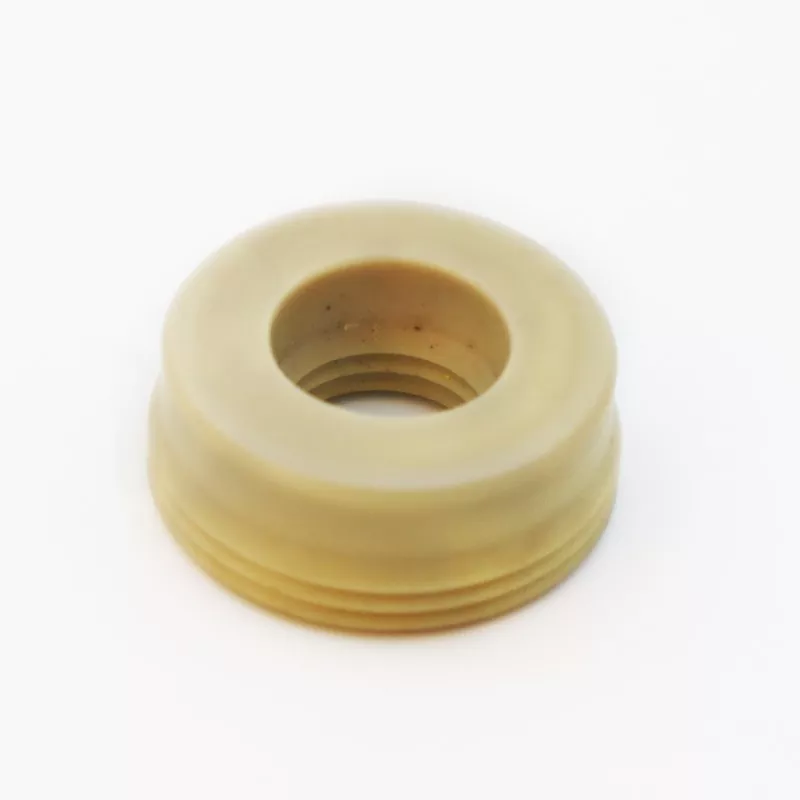

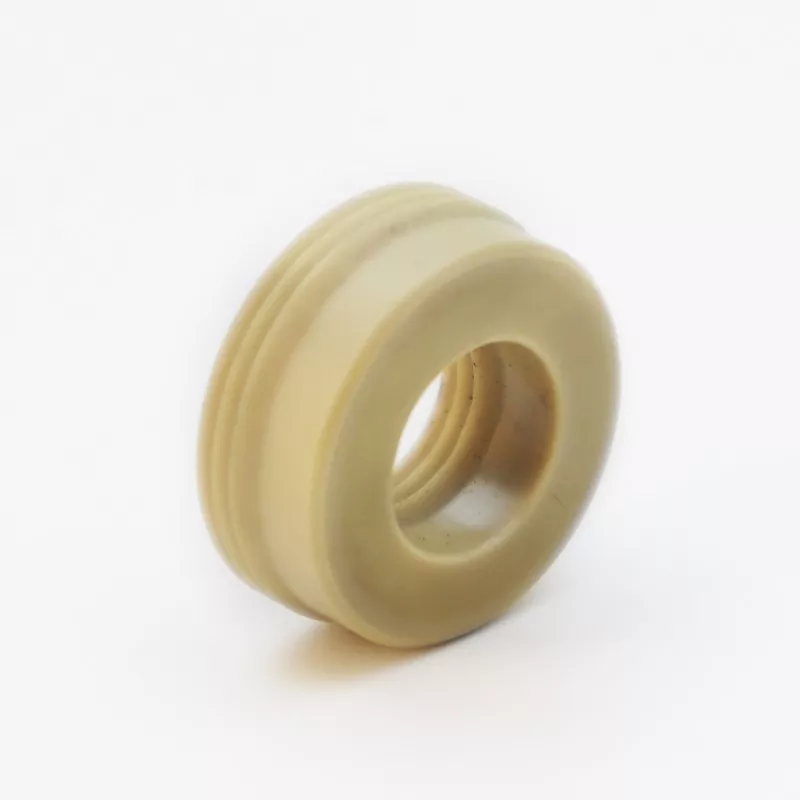

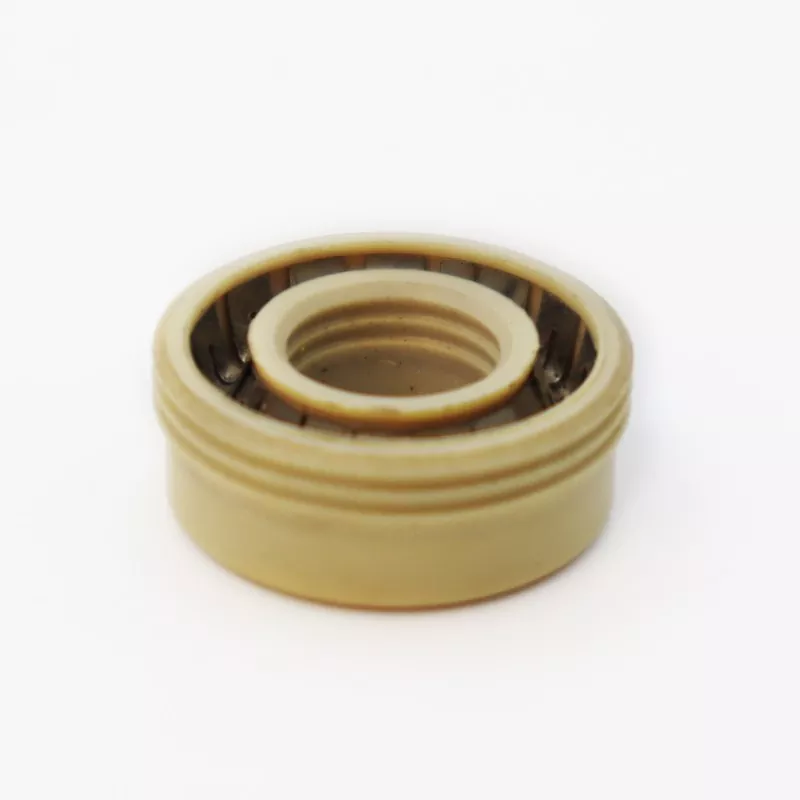

Ruichen FS-C Multi-Lip Spring-Energized Seal, sızdırmazlığı əhəmiyyətli dərəcədə artıran unikal dişli dodaq dizaynına malikdir. FS-C modeli ciddi sızma nəzarəti tələb edən proqramlar üçün ideal seçimdir.
O, 40 MPa-a qədər iş təzyiqlərində dayanıqlı, etibarlı sızdırmazlığı təmin edir - uzun xidmət müddəti ilə aşağı sürtünməni balanslaşdırır (bu həddi aşan təzyiqlər müəyyən edilmiş geniş yivli konfiqurasiya tələb edir).
Limit dəyərləri eyni vaxtda baş verməməlidir.
|
Təzyiq (MPa) |
Sürət (m/s) |
Temperatur °C |
Media |
|
|
<40: Oluğun eni L istifadə edin >40 MPa: L1 yiv genişliyindən istifadə edin |
<10 |
BO/DO -35~+250 |
Digər -200~+250 |
Bütün mayelər, kimyəvi maddələr və qazlar |
Bu modelin çoxdodaqlı strukturu çoxlu sızdırmazlıq maneələri yaradır, hətta aşağı təzyiqlərdə belə əla qaz və maye sızdırmazlığını təmin edir. O, xüsusi olaraq vakuum mühitləri və ya son dərəcə aşağı təzyiq diferensialları olan tətbiqlər üçün nəzərdə tutulmuşdur, eyni zamanda 40 MPa-a qədər (genişlənmiş yivdən istifadə olunarsa) iş təzyiqlərinə uyğundur.
Ruichen FS-C yaylı möhürlər vakuum avadanlıqlarında, analitik alətlərdə, dəqiq ölçmə cihazlarında və yüksək spesifikasiyalı klapanlarda müstəsna performans təmin edir. Onların aşağı sürtünmə xüsusiyyətləri və hamar hərəkətləri onları xüsusilə dəqiq hərəkətə nəzarət tətbiqləri üçün yaxşı uyğunlaşdırır. Xüsusi dizaynlı Ruichen FS-C möhürləri elmi tədqiqat avadanlıqları, tibbi alətlər və yüksək dəqiqlikli sənaye idarəetmə sistemləri üçün uzunmüddətli möhürlənmə etibarlılığını təmin edir.
Göstərilən diapazonda olan bütün ölçülər mövcuddur.
Qeyd: Əgər tələb olunan spesifikasiyalar bu cədvəldə göstərilməyibsə, bizimlə əlaqə saxlayın; ölçüləri 1600 mm-ə qədər olan məhsullar təqdim edilə bilər.
|

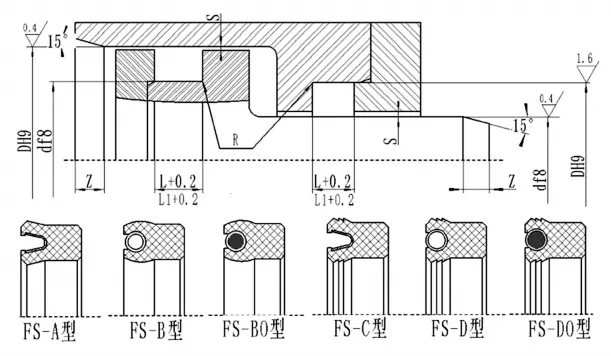

d |
D |
L+0.2 |
L1+0.2 (>40 MPa təzyiqlər üçün tətbiq olunur) |
Radial boşluq Smax |
Pax uzunluğu Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Quraşdırma Qeydi: Yüksək təzyiqli tətbiqlər üçün (>40 MPa) müəyyən edilmiş genişlikdə (L1) yiv istifadə edilməli və quraşdırma toleranslarına ciddi nəzarət edilməlidir.
