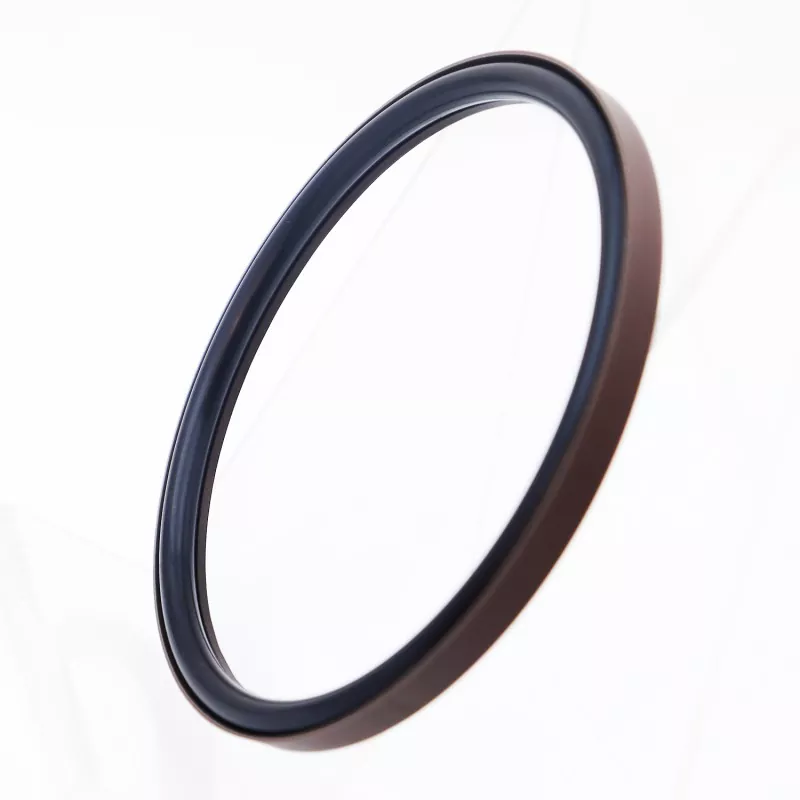

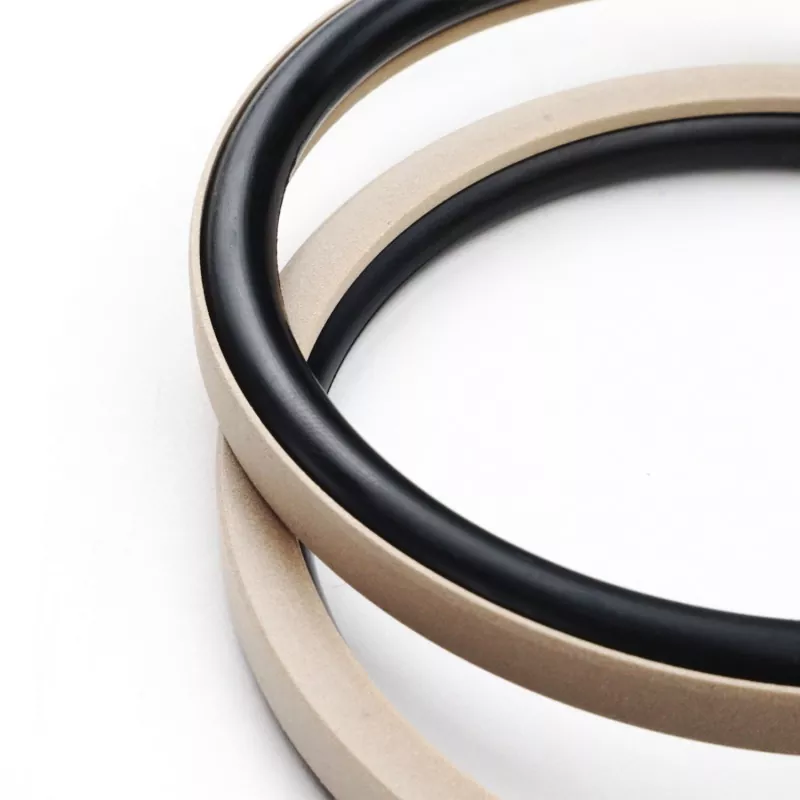

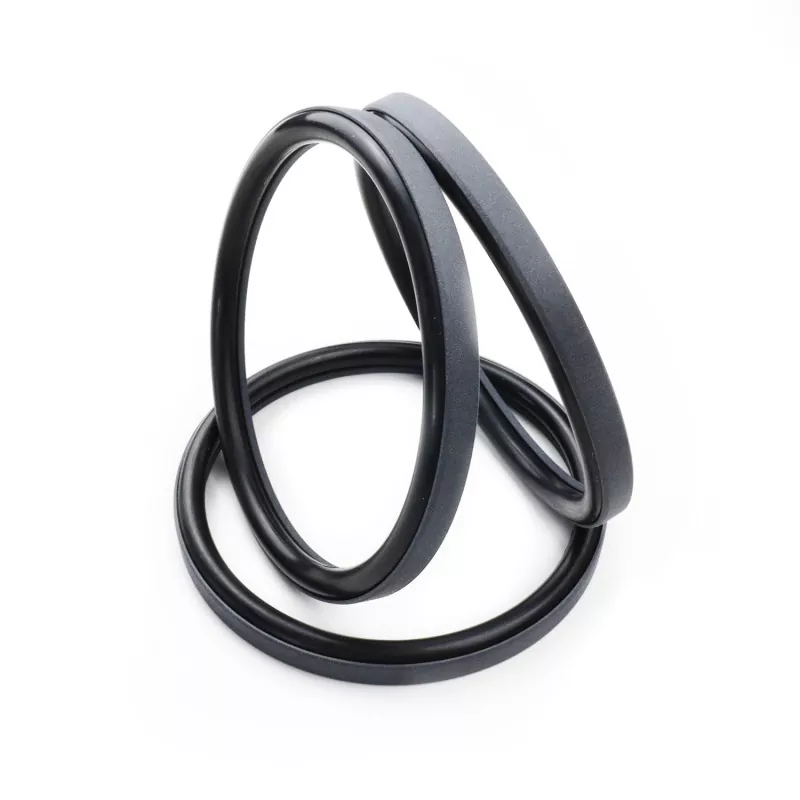

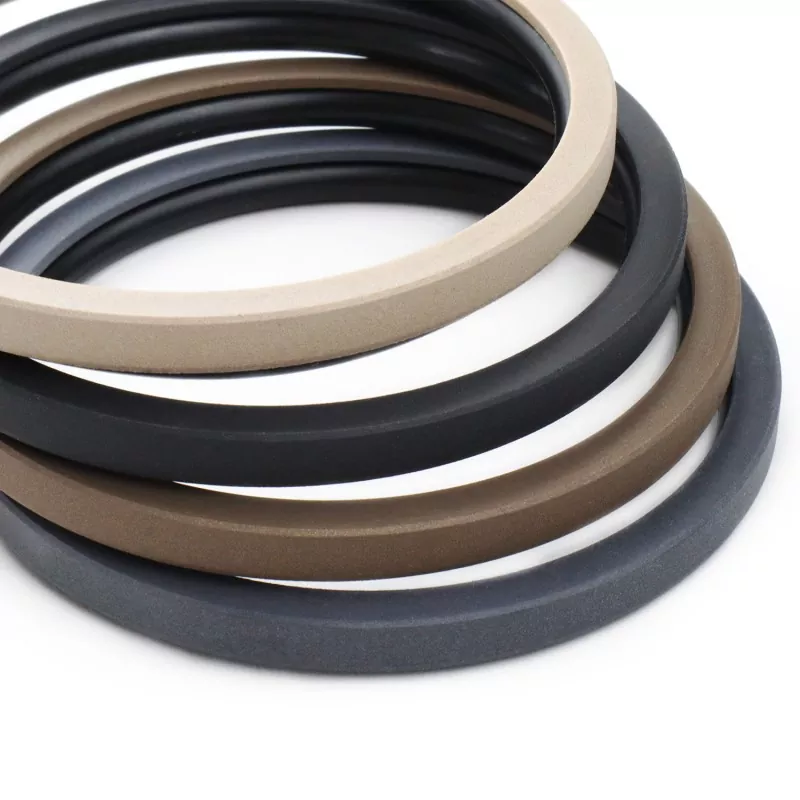

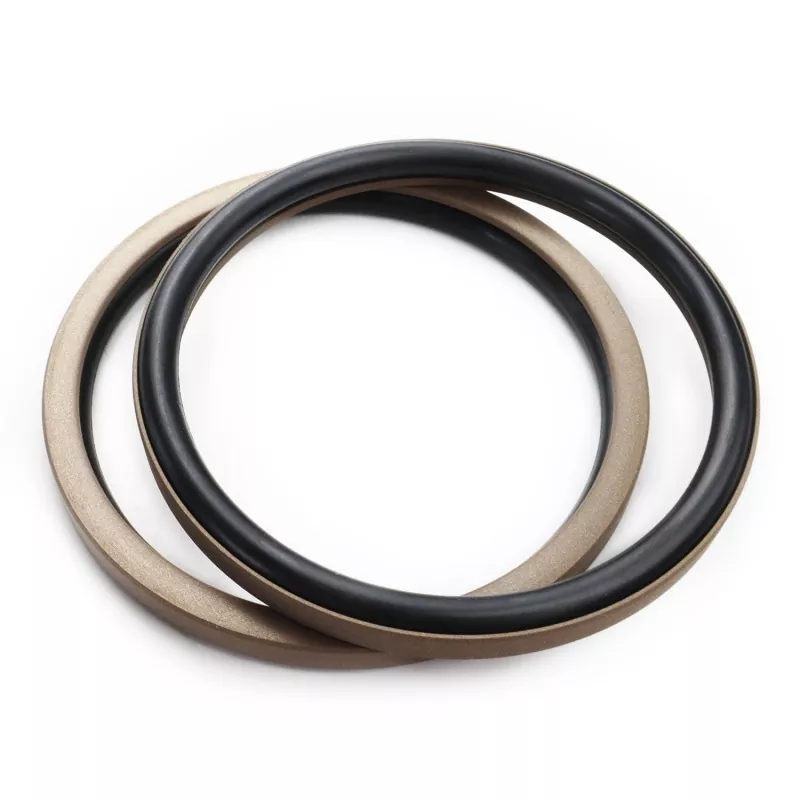

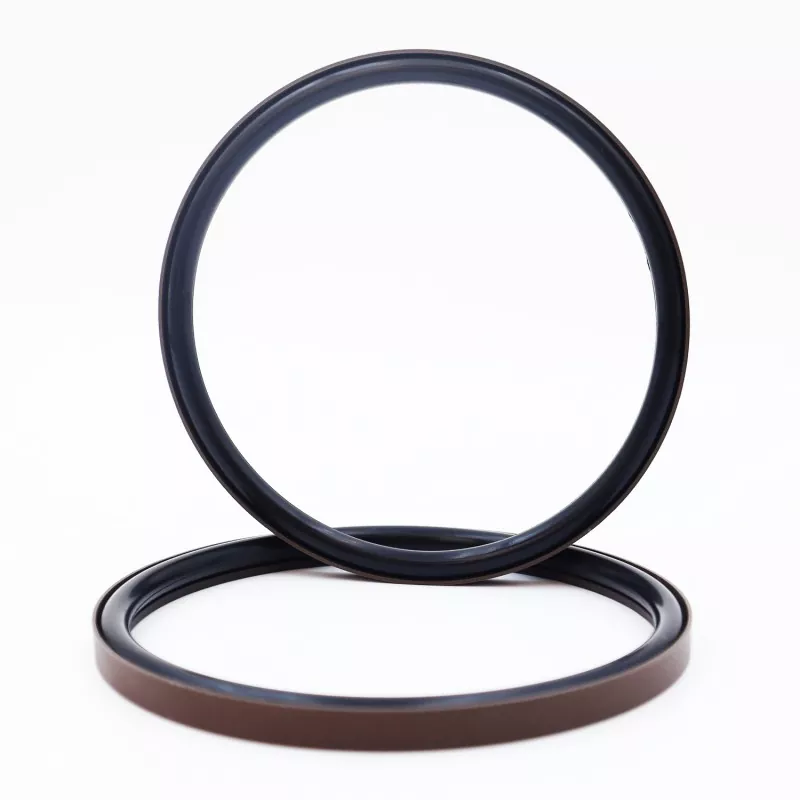

Piston üçün Düz Bucaqlı Birləşdirilmiş Möhür PTFE (və ya PTFE kompozit) və rezin O-halqadan hazırlanmış düzbucaqlı sızdırmazlıq halqasından ibarətdir; hidravlik və pnevmatik pistonlu tətbiqlərdə tək təsirli sızdırmazlıq üçün nəzərdə tutulmuşdur. Uyğun O-halqa əsasında RC51 və RC52 seriyalarına təsnif edilir (GB1235 standartına uyğundur). Düzbucaqlı sızdırmazlıq halqası incə dodaqlı dizayna malikdir və əla təqib kompensasiyası imkanları təklif edir və nəticədə üstün sızdırmazlıq performansı əldə edilir.
Məhsul aşağı sürtünmə əmsalı və minimal qırılma sürtünməsi təklif edir. O, balanslaşdırılmış dinamik və statik sürtünməni təmin edir, "çubuq sürüşməsi" (sürüşmə) olmadan rəvan işləyir, yağsız yağlama şəraitini dəstəkləyir və uzun xidmət müddətinə malikdir.
Onun yığcam strukturu standart yivlərə uyğundur və asan quraşdırma və texniki xidmət göstərməyə imkan verir, bu onu müxtəlif hidravlik silindrlərin porşen birləşmələri üçün ideal sızdırmazlıq seçimi edir.
1. Həm hidravlik, həm də pnevmatik tətbiqlər üçün uyğundur;
2. Həm yüksək, həm də aşağı təzyiqli mühitlərdə əla sızdırmazlıq performansı;
3. Aşağı sürtünmə, minimum qırılma sürtünməsi, hamar işləmə, balanslaşdırılmış dinamik və statik sürtünmə və çubuq sürüşməsinin olmaması;
4. Uzun xidmət müddəti; yağsız yağlama tətbiqləri üçün uyğundur;
5. Kompakt dizayn; quraşdırmaq və saxlamaq asan;
Limit dəyərləri eyni vaxtda baş verməməlidir.
|
Təzyiq (MPa) |
Temperatur (°C) |
Sürət m/s |
Media |
|
≤70 |
-35 ilə +100 (NBR O-ring ilə) |
≤6 |
Mineral əsaslı hidravlik yağlar, odadavamlı mayelər (HFA/HFB), qazlar və s. |
|
-20 ilə +180 (FKM O-ring ilə) |
1. Müşayiət olunan O-ring üçün materiallara aşağıdakılar daxildir: R01 Nitril Kauçuk (NBR), R02 Fluoroelastomer (FKM) və s.
2. Sızdırmazlıq halqasının materialı: Standart material PTFE3; digər mövcud variantlara PTFE2, PTFE4 və digər yüksək performanslı plastiklər daxildir.
Sifariş Modeli: RC51—80x70x7.6—PTFE3—R01
Model - Silindr Bore x Groove Diametri x Groove Eni | PTFE3: Dəyişdirilmiş PTFE material kodu | R01: O-ring material kodu
Göstərilən diapazonlar daxilində spesifikasiyalar mövcuddur.
|

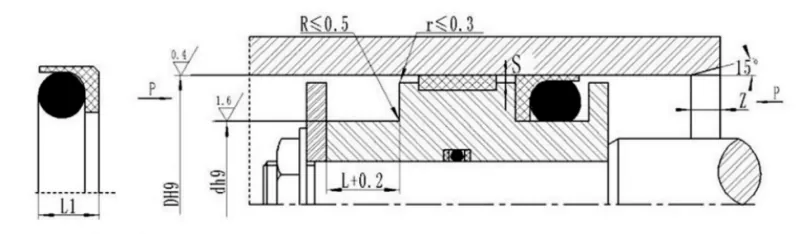

Standart Model DH9 RC51 |
Yüngül yüklü DH9 RC51-Q |
Ağır DH9 RC51-Z |
Yiv diametri d h9 |
Yiv eni L+0.2 |
Sızdırmazlığın hündürlüyü L1 |
Radial boşluq Smax |
pax Zmin |
O-ring tel diametri edin |
|
|
<20MPA |
<40MPA |
||||||||
|
8~12 |
12,9~23,9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12,9~23,9 |
24~49,9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
12,9~23,9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Qeydlər:1. Yüngül yük seriyası 30 mm-dən daha geniş olan qapalı yivlərdə quraşdırmaq daha asandır.
2. Qapalı yivlərdə quraşdırma ilə bağlı şirkətlə məsləhətləşin.
3. 40 MPa-dan çox təzyiqlər üçün, möhür əsas sahəsi üçün H8/f8 uyğun tolerantlıqdan istifadə edin.
