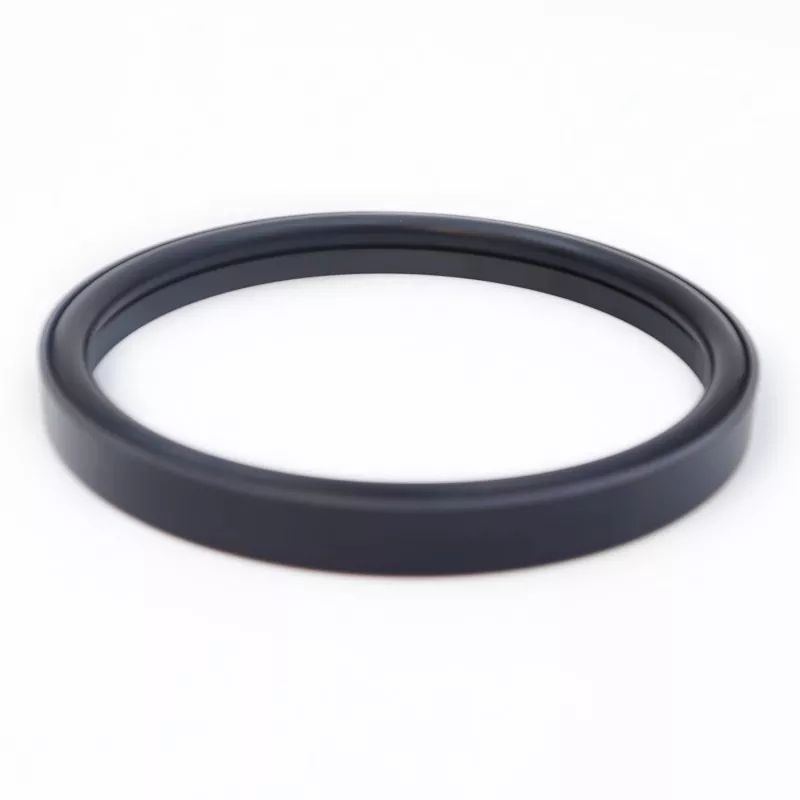

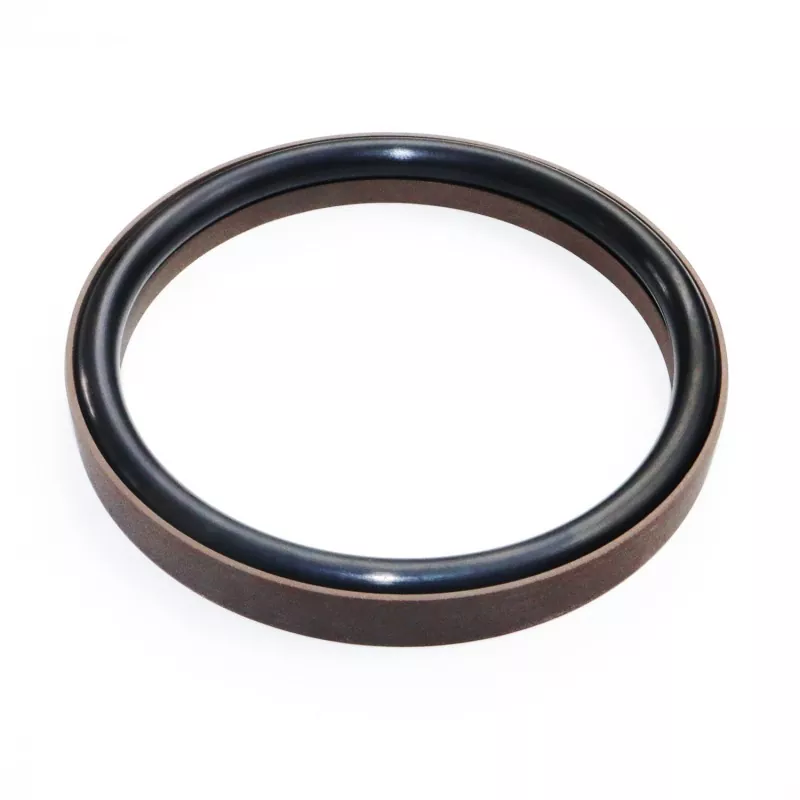

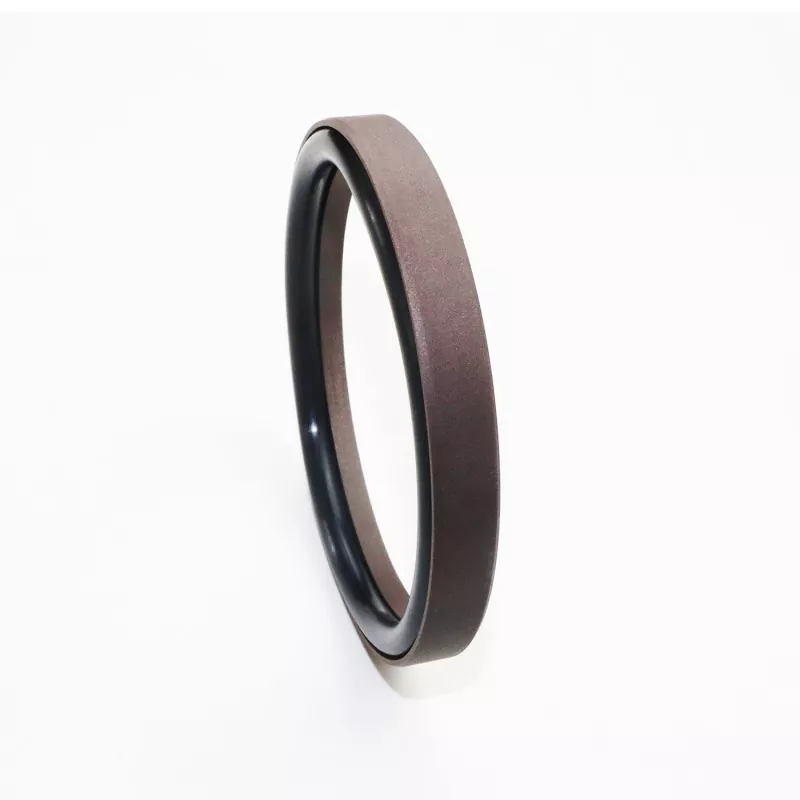

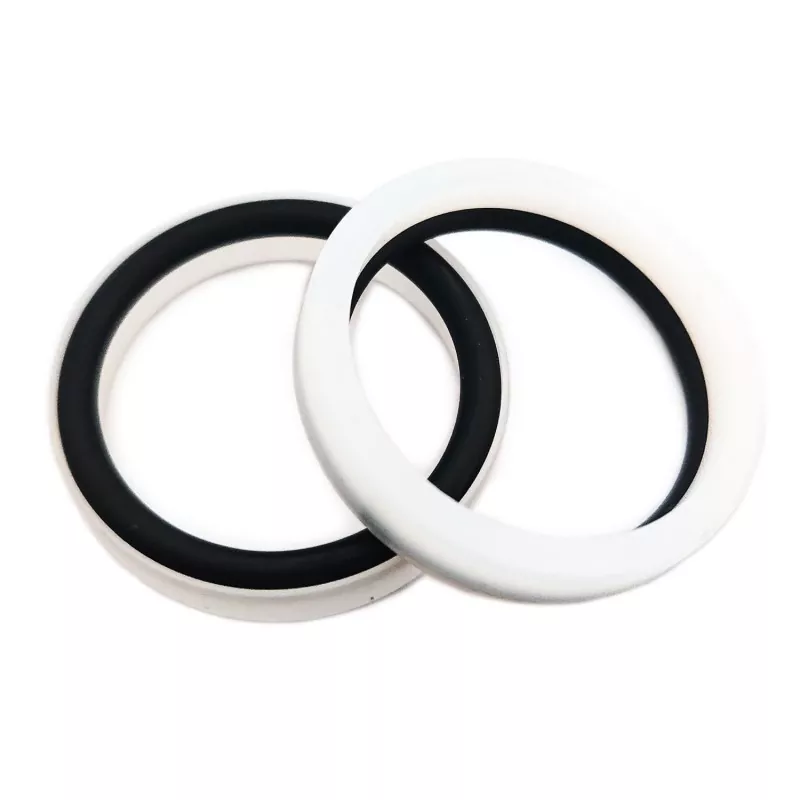

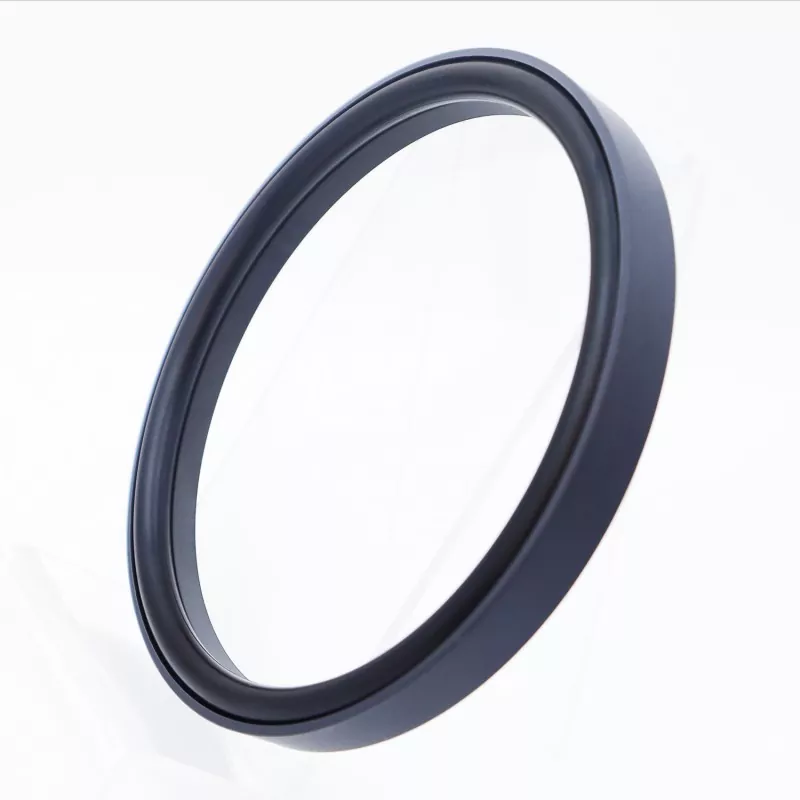

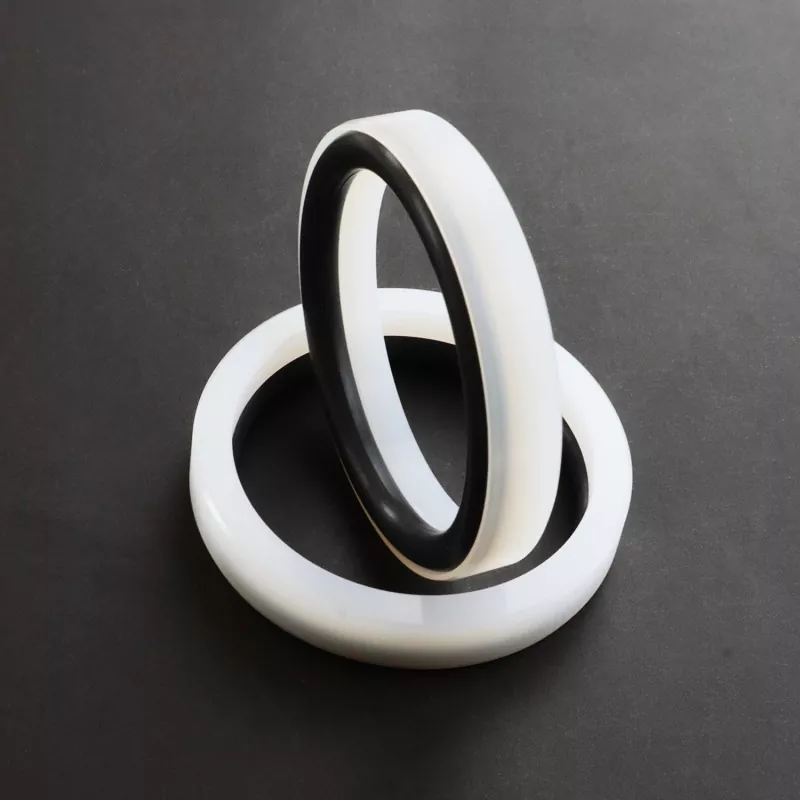

Çubuq üçün gücləndirilmiş pilləli birləşdirilmiş möhür (ultra yüksək təzyiq və su əsaslı tətbiqlər üçün nəzərdə tutulmuşdur) PTFE (və ya PTFE kompozit) və rezin O-halqadan hazırlanmış gücləndirilmiş düzbucaqlı sızdırmazlıq halqasından ibarətdir. İstifadə olunan xüsusi O-ringdən (GB1235 standartına uyğun) asılı olaraq RC58 və RC59 seriyalarında mövcuddur. O, aşağı sürtünmə performansını təklif edir - işə salma zamanı sıfır müqaviməti və sürüşmə olmadan hamar qarşılıqlı hərəkəti təmin edir - və yağsız mühitlərdə uzunmüddətli istismar üçün uyğundur və bununla da avadanlığın nasazlığı ehtimalını əhəmiyyətli dərəcədə azaldır və texniki xidmət xərclərini azaldır.
Sızdırmazlıq halqasının optimallaşdırılmış qalınlığı sayəsində möhür hətta su və ya digər aşağı özlülüklü mühitlə istifadə edildikdə də effektiv işləyir. Gücləndirilmiş sızdırmazlıq halqasının struktur dizaynı onun yüksək və ultra yüksək təzyiqlərə qarşı müqavimətini də artırır. Ümumiyyətlə, bu möhür qapalı yivdə quraşdırıla bilməz.
1. Aşağı sürtünmə: minimum başlanğıc müqaviməti, hamar hərəkət, bərabər dinamik və statik sürtünmə və çubuq sürüşməsinin olmaması;
2. Uzun xidmət müddəti: yağsız yağlama tətbiqləri üçün uyğundur;
3. Yüksək təzyiqli və ultra yüksək təzyiqli sistemləri, həmçinin su kimi aşağı özlülüklü mühitləri möhürləmək üçün uyğundur;
Limit dəyərləri eyni vaxtda baş verməməlidir.
|
Təzyiq (MPa) |
Temperatur (°C) |
Sürət m/s |
Media |
|
≤200 |
-35 ilə +100 (NBR O-ring ilə) |
≤6 |
Mineral əsaslı hidravlik yağlar, odadavamlı mayelər (HFA/HFB), su və s. |
|
-20 ilə +200 (FKM O-ring ilə) |
1. Uyğun O-ring materiallarına aşağıdakılar daxildir: RO1 Nitril Kauçuk (NBR), RO2 Fluoroelastomer (FKM) və s.
2. Sızdırmazlıq halqasının materialı: Standart material PTFE3; alternativ materiallara PTFE2, PTFE4 və digər yüksək performanslı plastiklər daxildir.
Sifariş Modeli: RC58—80x69.2x10.5—PTFE3—R01
Model - Buruq Diametri x Oluğun Diametri x Oluğun Eni | PTFE3 - Dəyişdirilmiş PTFE Material Kodu | R01 - O-ring Material Kodu
Parametr aralığında spesifikasiyalar mövcuddur.
|

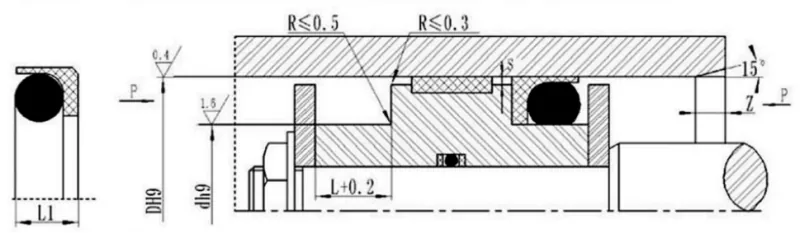

Standart Model DH9 RC58 |
Yüngül yüklü DH9 RC58-Q |
Ağır DH9 RC58-Z |
Yiv diametri d h9 |
Yiv eni L+0.2 |
Sızdırmazlığın hündürlüyü L1 |
Künc Radiusu Rmax |
Radial boşluq Smax |
pax Zmin |
O-ring telin diametri et |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12.9 |
13~23.9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23.9 |
24~49,9 |
9~12.9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
13~23.9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>1600 |
691~999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000~1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Qeyd: >60 MPa təzyiqlər üçün möhür əsas sahəsində H8/f8 uyğunluq tolerantlığı istifadə olunur; ultra yüksək təzyiqli sızdırmazlıq üçün, Smax < 0,05.
GB1235 O-ringlərlə uyğun gəlir; müəyyən edilmiş parametr diapazonunda istənilən ölçüdə təchiz oluna bilər.
|
Diyafram diapazonu D H9 |
Yiv diametri d h9 |
Yiv eni L+0.2 |
Radial boşluq Smax |
Künc Radiusu Rmax |
pax Zmin |
O-ring telin diametri et |
|
|
<20MPA |
<60MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
