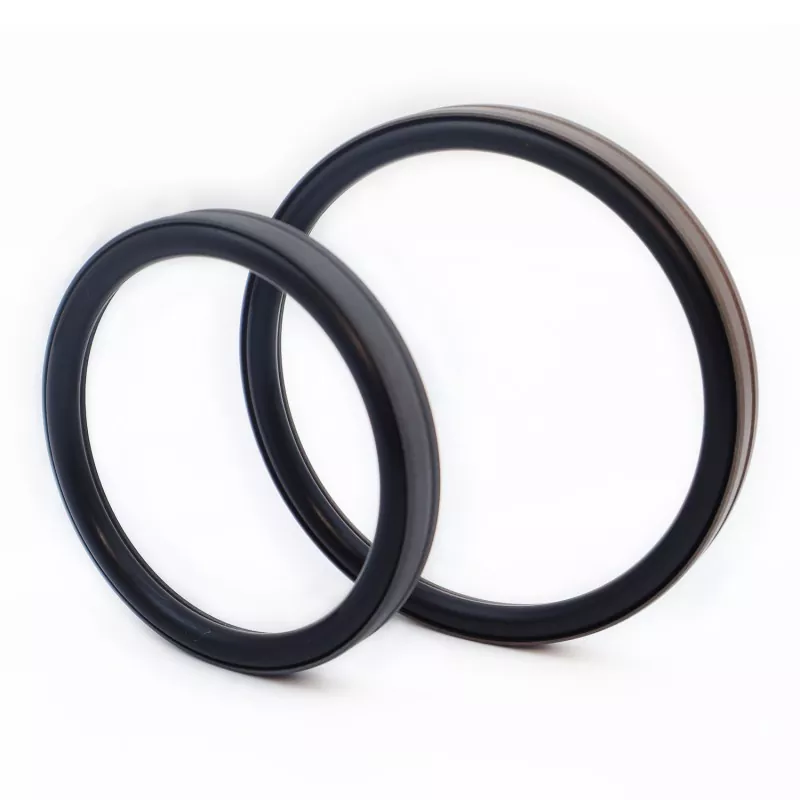

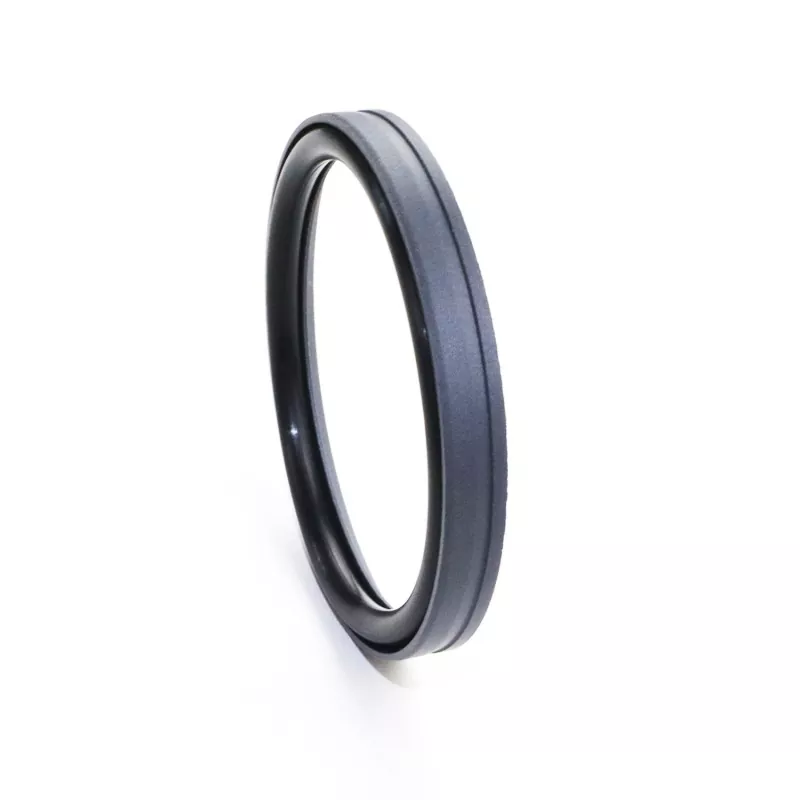

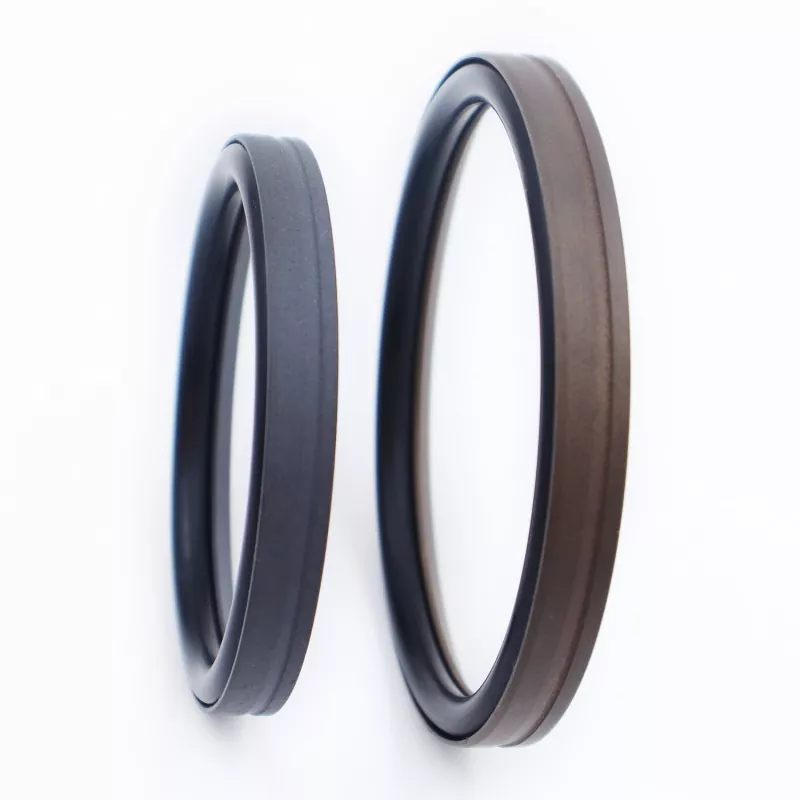

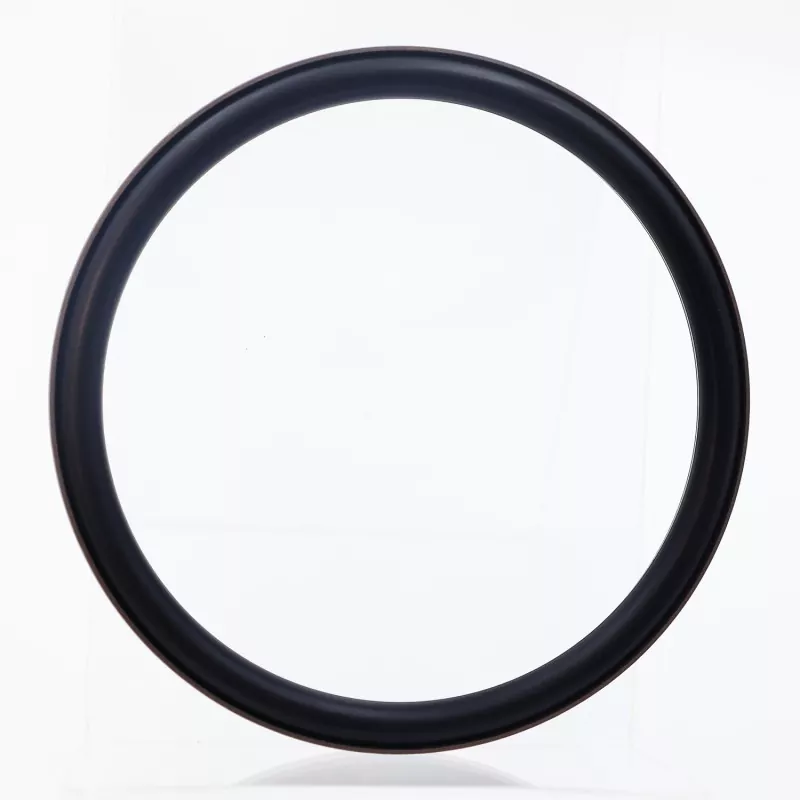

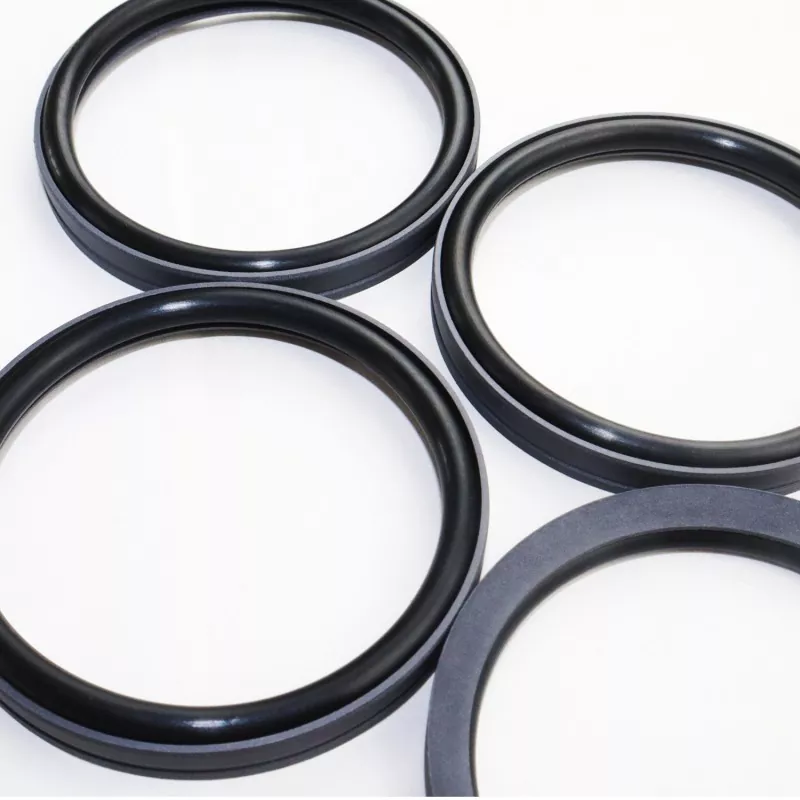

Buruq Ayaq Tipi Kombinə Möhür PTFE (və ya PTFE kompozit) və rezin O-halqadan hazırlanmış ayaq formalı sızdırmazlıq halqasından ibarətdir; hidravlik və pnevmatik pistonlu tətbiqlərdə tək təsirli sızdırmazlıq üçün nəzərdə tutulmuşdur. Uyğun O-halqa əsasında RC53 və RC54 seriyalarına təsnif edilir (GB1235 standartına uyğundur). Sızdırmazlıq halqasının nazik dodaqlı dizaynı sayəsində o, əla təqib kompensasiyası və üstün sızdırmazlıq performansı təklif edir. Həm yüksək, həm də aşağı təzyiq şəraitində yaxşı işləyir, "çubuq sürüşməsi" (sürünmə) olmadan işləyir, uzun müddət yağsız sızdırmazlığı dəstəkləyir və yüksək təzyiqli silindr pistonları üçün geniş istifadə olunur.

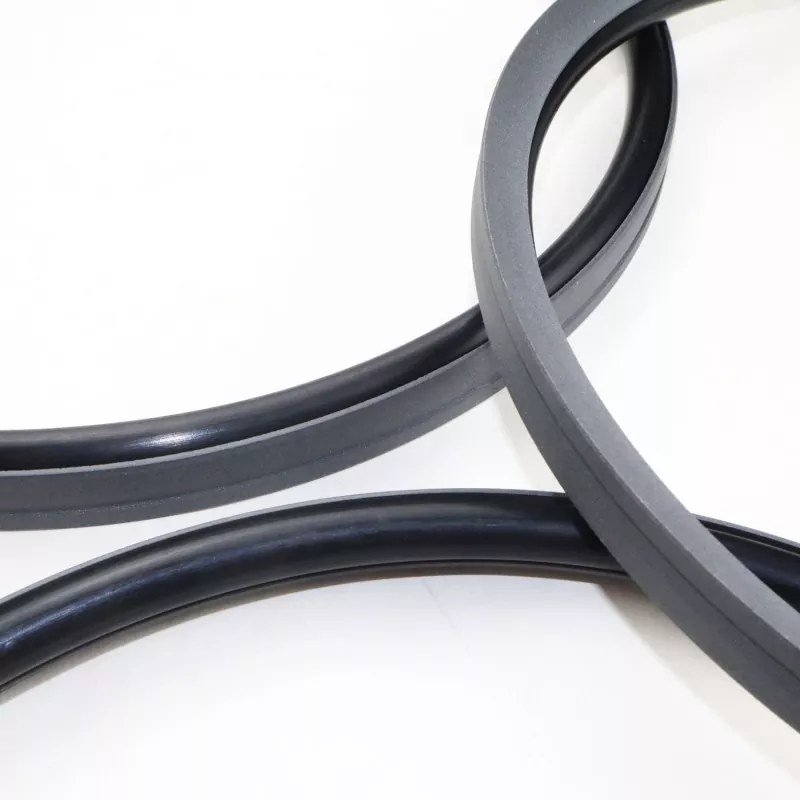

Ayaq formalı sızdırmazlıq səthindəki paz formalı yiv sürtünməni azaldaraq, sızdırmazlığın bütövlüyünü və çirklənməyə davamlılığını artırır. Struktur dizayn həmçinin möhürün təzyiq daşıma qabiliyyətini yaxşılaşdırır. Ümumiyyətlə, qapalı yivlərdə quraşdırmaq üçün uyğun deyil.
1. Həm hidravlik, həm də pnevmatik tətbiqlər üçün uyğundur;
2. Həm yüksək, həm də aşağı təzyiq şəraitində əla sızdırmazlıq performansı;
3. Aşağı sürtünmə, minimal qırılma müqaviməti, hamar hərəkət, bərabər dinamik və statik sürtünmə və çubuq sürüşməsinin olmaması;
4. Uzun xidmət müddəti; yağsız yağlama tətbiqləri üçün uyğundur;
5. Yüksək təzyiqli və ultra yüksək təzyiqli sızdırmazlıq üçün uyğundur;
Limit dəyərləri eyni vaxtda baş verməməlidir.
|
Təzyiq (MPa) |
Temperatur (°C) |
Sürət m/s |
Media |
|
≤100 |
-35 ilə +100 (NBR O-ring ilə) |
≤6 |
Mineral əsaslı hidravlik yağlar, odadavamlı mayelər (HFA/HFB), qazlar və s. |
|
-20 ilə +180 (FKM O-ring ilə) |
1. Uyğun O-ring materiallarına aşağıdakılar daxildir: R01 Nitril Kauçuk (NBR), R02 Fluoroelastomer (FKM) və s.
2. Sızdırmazlıq halqasının materialı: Standart material PTFE3; digər mövcud materiallara PTFE2, PTFE4 və digər yüksək performanslı plastiklər daxildir.
Sifariş Modeli: RC53-80x69.6x9.8-PTFE3-R01
Buruq Diametri x Oluğun Çapı x Oluğun Eni | PTFE3: Dəyişdirilmiş PTFE material kodu | R01: O-ring material kodu
Parametr aralığında istənilən ölçü mövcuddur
|

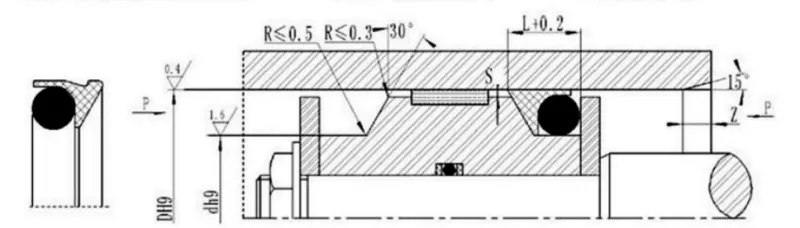

Diyafram diapazonu D H9 |
Yiv diametri d h9 |
Yiv eni L+0.2 |
Radial boşluq Smax |
pax Zmin |
O-ring telin diametri et |
|
|
<40Mpa |
<60Mpa |
|||||
|
13~24 |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
GB1235 O-ringlərlə uyğun gəlir; göstərilən diapazonda istənilən ölçüdə təchiz oluna bilər.
|
Diyafram diapazonu D H9 |
Yiv diametri d h9 |
Yiv eni L+0.2 |
Radial boşluq Smax |
pax Zmin |
O-ring telin diametri et |
|
|
<40Mpa |
<60Mpa |
|||||
|
12~49 |
D-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
D-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~1500 |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Qeyd: >60 MPa təzyiqlər üçün möhür əsas sahəsində H8/8 uyğun tolerantlıq istifadə olunur və ultra yüksək təzyiqli möhür klirensi Smax <0,05-dir.
