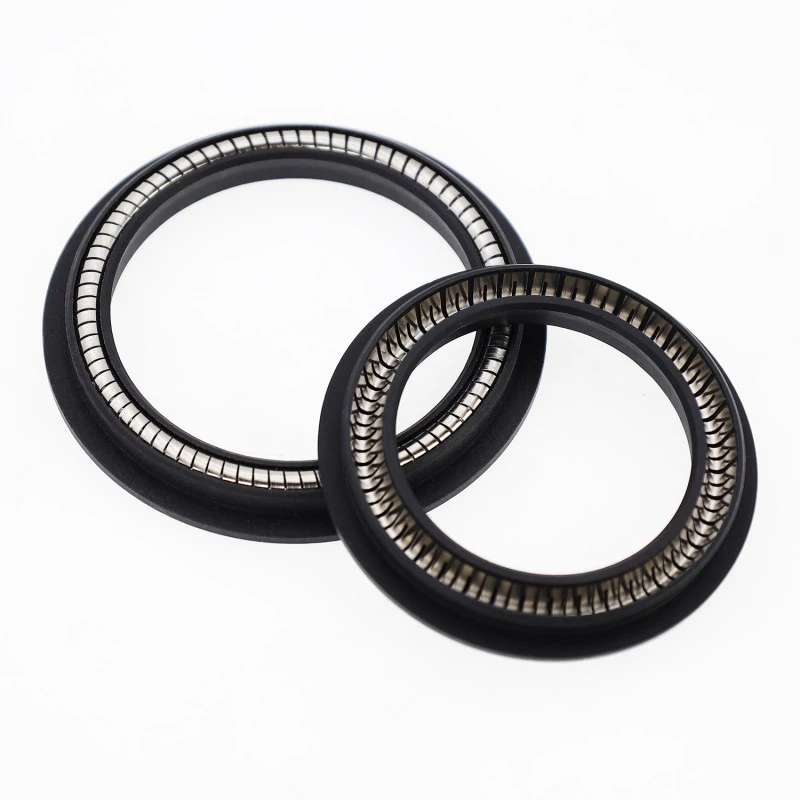

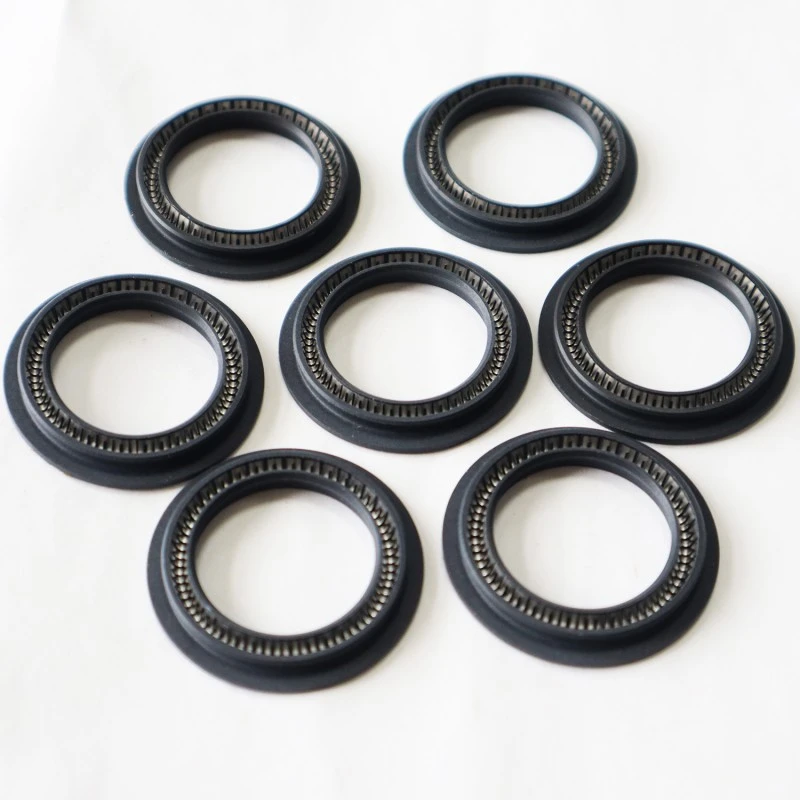

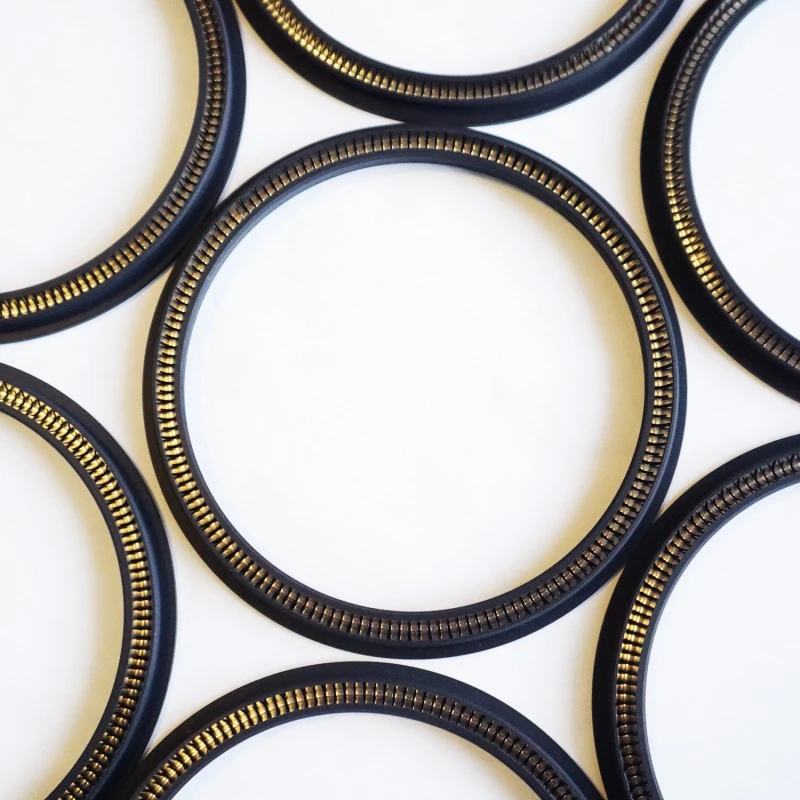

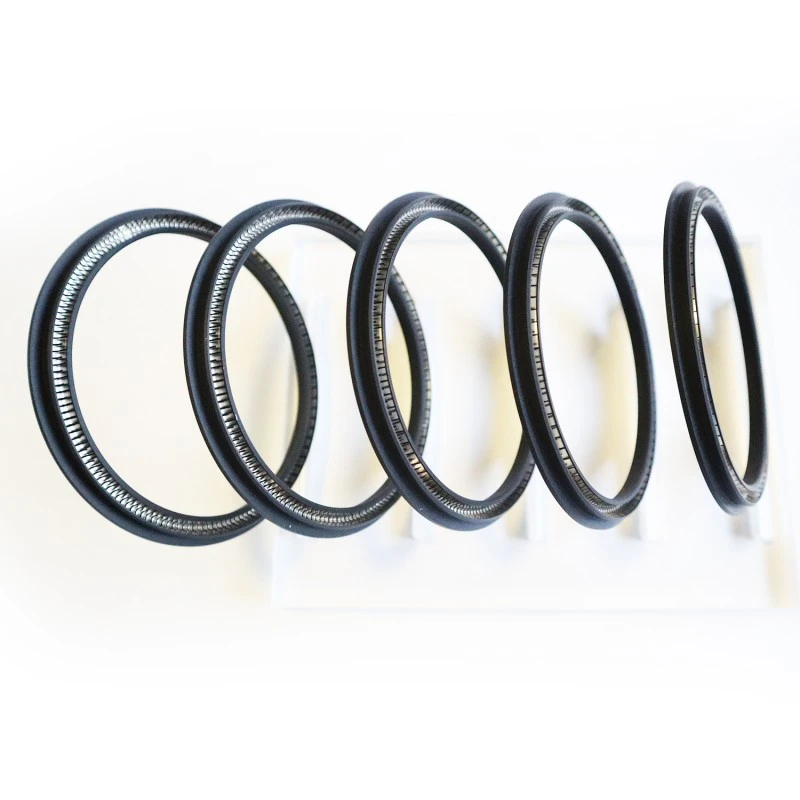

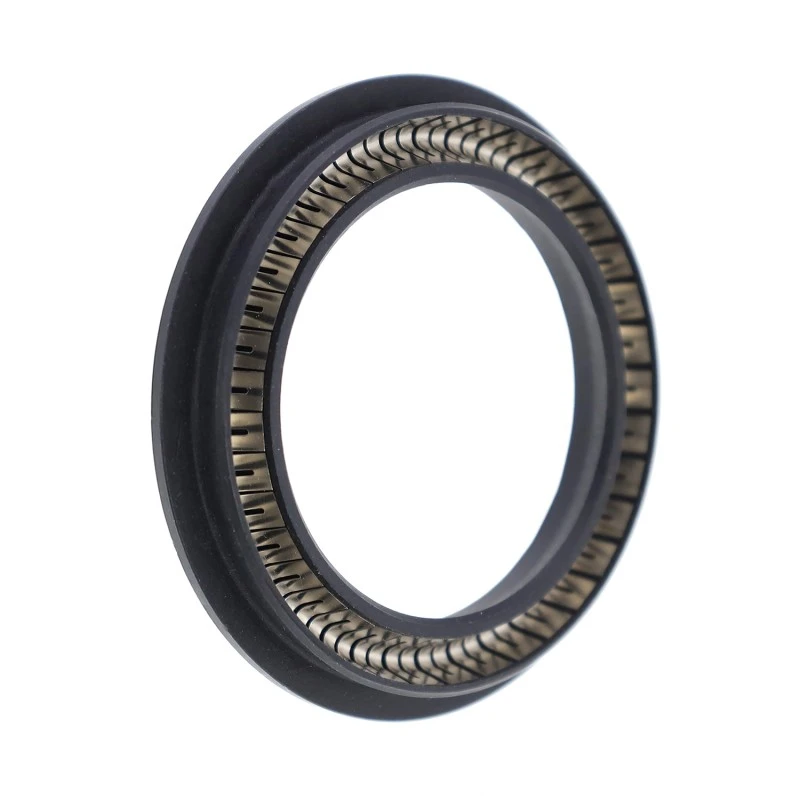

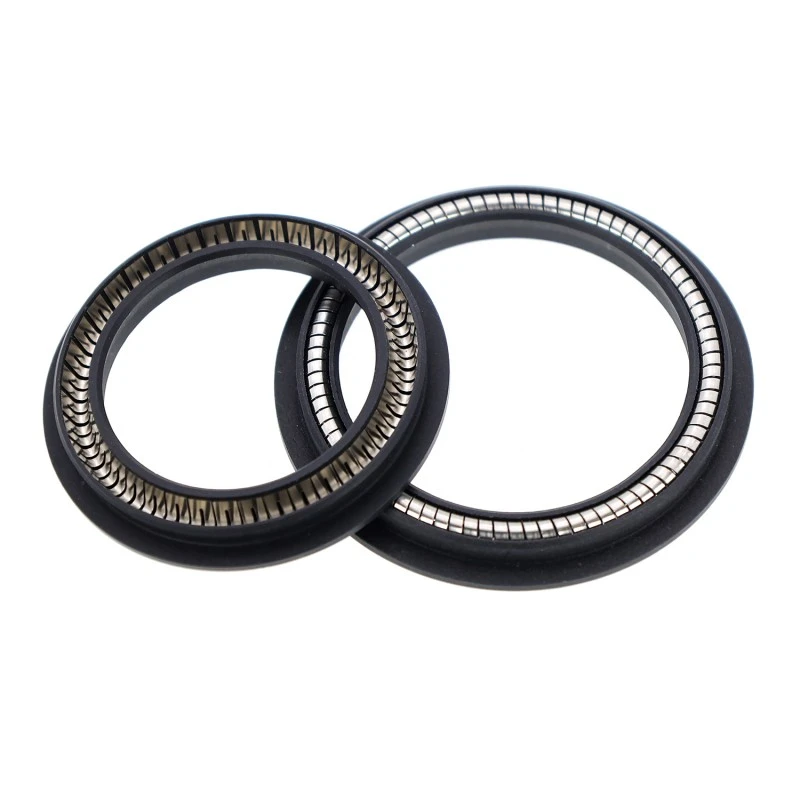

Fırlanan vallar üçün yay enerjili möhürlər fırlanan valların tətbiqlərində istifadə olunan yüksək performanslı, bir istiqamətli təzyiq möhürləridir. RC2055 fırlanan möhür paslanmayan polad yaydan və yüksək performanslı plastikdən ibarətdir. RC2055-B və RC2055-C istifadə edərkən müvafiq elastomer materialı diqqətlə seçilməlidir.
Tətbiq olunan iş şəraiti (ekstremal dəyərlər eyni vaxtda baş verməməlidir)
|
Təzyiq/MPa |
Temperatur / ° C |
Sürət / m/s |
Orta |
|||
|
≤35 |
RC2055 |
RC2055-B/C |
RC2055 |
RC2055-B |
RC2055-C |
Demək olar ki, bütün maye və qaz mühitləri |
|
-200~+250 |
-35~+250 |
<2M/S |
<6M/S |
<2M/S |
||
Material seçimi
1. Mövcud O-ring materiallarına aşağıdakılar daxildir: R01 Nitril rezin (NBR), R02 Fluororubber (FKM) və s.
2. Möhürləyici halqa materialları: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 və s.
3. Paslanmayan polad yay: V formalı yay.
İstehsal prosesinə nəzarət
RuiChen-in müasir istehsal bazası yüksək dəqiqlikli enjeksiyon qəlibləmə maşınları, avtomatik vakuum vulkanizasiya maşınları və CNC dəqiq emal avadanlıqları ilə təchiz edilmişdir. İstehsal prosesi zamanı biz temperatur, təzyiq və vaxt kimi əsas proses parametrlərinə real vaxt rejimində nəzarət etmək üçün SPC (Statistik Prosesə Nəzarət) üsullarından istifadə edirik və hər qəliblənmiş məhsulun yüksək tutarlılıq və sabitlik nümayiş etdirməsini təmin edirik.
Kritik məhsullar üçün biz müştərilərimizə çatdırılan hər bir möhürün keyfiyyətə uyğun olmasını təmin etmək üçün təsadüfi seçmə deyil, 100% yoxlama sistemi tətbiq edirik.
Sifariş nümunəsi
RC2055-40-PTFE4+V: Şaft diametri 40, sızdırmazlıq halqasının materialı PTFE4, paslanmayan polad yay V şəkillidir.
RC2055-B-40-PTFE4+R02: Şaft diametri 40, sızdırmazlıq halqasının materialı PTFE4, uyğun O-halqa flüororezindir.
RC2055-C-40-PTFE4+R02: Şaft diametri 40, sızdırmazlıq halqasının materialı PTFE4, uyğun O-halqa flüororezindir.

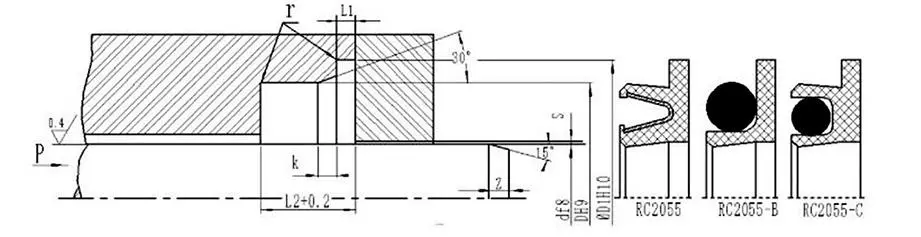

Spesifikasiyalar Cədvəli (Parametr diapazonunda olan bütün spesifikasiyalar mövcuddur)
|
Çubuğun diametri diapazonu d f8 |
Yiv diametri DH9 |
Yiv diametri D1H10 |
Kənar dərinliyi L1 |
Yiv eni L |
İdxal pah k |
Radial boşluq Smax |
Pax uzunluğu |
r maks |
|
|
10MPA |
20MPA |
||||||||
|
5~19,9 |
d+5 |
d+9 |
0,85-0,1 |
3.6 |
0.3 |
0.15 |
0.1 |
Zmin=0,8L |
0.8 |
|
20~39.9 |
d+7 |
d+12.5 |
1,35-0,15 |
4.8 |
0.4 |
0.20 |
0.15 |
1.1 |
|
|
40~400,9 |
d+10.5 |
d+17.5 |
1.8-02 |
7.1 |
0.5 |
0.25 |
0.20 |
1.4 |
|
|
401~1500 |
d+14 |
d+22 |
2.8-02 |
9.5 |
0.5 |
0.30 |
0.25 |
1.6 |
|
Qeyd: Fırlanan şaftın səthi sərtliyinin HRC ≥ 58 olması tövsiyə olunur.
Spesifikasiyalar və ölçülər cədvəli (Bu cədvəl eyni spesifikasiyalara malik RC2055-B və RC2055-C-yə aiddir)
|
Model |
d |
D |
D1 |
L |
L1 |
|
Model |
d |
D |
D1 |
L |
L1 |
|
RC2055-5 |
5 |
10 |
14 |
3.6 |
0.85 |
RC2055-28 |
28 |
35 |
40.5 |
4.8 |
1.35 |
|
|
RC2055-6 |
6 |
11 |
15 |
3.6 |
0.85 |
RC2055-30 |
30 |
37 |
42.5 |
4.8 |
1.35 |
|
|
RC2055-8 |
8 |
13 |
17 |
3.6 |
0.85 |
RC2055-32 |
32 |
39 |
44.5 |
4.8 |
1.35 |
|
|
RC2055-10 |
10 |
15 |
19 |
3.6 |
0.85 |
RC2055-35 |
35 |
42 |
47.5 |
4.8 |
1.35 |
|
|
RC2055-12 |
12 |
17 |
21 |
3.6 |
0.85 |
RC2055-36 |
36 |
43 |
48.5 |
4.8 |
1.35 |
|
|
RC2055-15 |
15 |
20 |
24 |
3.6 |
0.85 |
RC2055-40 |
40 |
50.5 |
57.5 |
7.1 |
1.8 |
|
|
RC2055-18 |
18 |
23 |
27 |
3.6 |
0.85 |
RC2055-45 |
45 |
55.5 |
62.5 |
7.1 |
1.8 |
|
|
RC2055-20 |
20 |
27 |
32.5 |
4.8 |
1.35 |
RC2055-50 |
50 |
60.5 |
67.5 |
7.1 |
1.8 |
|
|
RC2055-22 |
22 |
29 |
34.5 |
4.8 |
1.35 |
RC2055-55 |
55 |
65.5 |
72.5 |
7.1 |
1.8 |
|
|
RC2055-25 |
25 |
32 |
37.5 |
4.8 |
1.35 |
RC2055-56 |
56 |
66.5 |
73.5 |
7.1 |
1.8 |
|
Model |
d |
D |
D1 |
L |
L1 |
|
Model |
d |
D |
D1 |
L |
L1 |
|
RC2055-60 |
60 |
70.5 |
77.5 |
7.1 |
1.8 |
RC2055-210 |
210 |
220.5 |
227.5 |
7.1 |
1.8 |
|
|
RC2055-63 |
63 |
73.5 |
80.5 |
7.1 |
1.8 |
RC2055-220 |
220 |
230.5 |
237.5 |
7.1 |
1.8 |
|
|
RC2055-65 |
65 |
75.5 |
82.5 |
7.1 |
1.8 |
RC2055-230 |
230 |
240.5 |
247.5 |
7.1 |
1.8 |
|
|
RC2055-70 |
70 |
80.5 |
87.5 |
7.1 |
1.8 |
RC2055-240 |
240 |
250.5 |
257.5 |
7.1 |
1.8 |
|
|
RC2055-80 |
80 |
90.5 |
97.5 |
7.1 |
1.8 |
RC2055-250 |
250 |
260.5 |
267.5 |
7.1 |
1.8 |
|
|
RC2055-90 |
90 |
100.5 |
107.5 |
7.1 |
1.8 |
RC2055-260 |
260 |
270.5 |
277.5 |
7.1 |
1.8 |
|
|
RC2055-100 |
100 |
110.5 |
117.5 |
7.1 |
1.8 |
RC2055-280 |
280 |
290.5 |
297.5 |
7.1 |
1.8 |
|
|
RC2055-110 |
110 |
120.5 |
127.5 |
7.1 |
1.8 |
RC2055-300 |
300 |
310.5 |
317.5 |
7.1 |
1.8 |
|
|
RC2055-115 |
115 |
125.5 |
132.5 |
7.1 |
1.8 |
RC2055-320 |
320 |
330.5 |
337.5 |
7.1 |
1.8 |
|
|
RC2055-120 |
120 |
130.5 |
137.5 |
7.1 |
1.8 |
RC2055-350 |
350 |
360.5 |
367.5 |
7.1 |
1.8 |
|
|
RC2055-125 |
125 |
135.5 |
142.5 |
7.1 |
1.8 |
RC2055-380 |
380 |
390.5 |
397.5 |
7.1 |
1.8 |
|
|
RC2055-130 |
130 |
140.5 |
147.5 |
7.1 |
1.8 |
RC2055-400 |
400 |
410.5 |
417.5 |
7.1 |
1.8 |
|
|
RC2055-140 |
140 |
150.5 |
157.5 |
7.1 |
1.8 |
RC2055-420 |
420 |
434 |
442 |
9.5 |
2.8 |
|
|
RC2055-150 |
150 |
160.5 |
167.5 |
7.1 |
1.8 |
RC2055-450 |
450 |
464 |
472 |
9.5 |
2.8 |
|
|
RC2055-160 |
160 |
170.5 |
177.5 |
7.1 |
1.8 |
RC2055-480 |
480 |
494 |
502 |
9.5 |
2.8 |
|
|
RC2055-170 |
170 |
180.5 |
187.5 |
7.1 |
1.8 |
RC2055-500 |
500 |
514 |
522 |
9.5 |
2.8 |
|
|
RC2055-180 |
180 |
190.5 |
197.5 |
7.1 |
1.8 |
RC2055-600 |
600 |
614 |
622 |
9.5 |
2.8 |
|
|
RC2055-190 |
190 |
200.5 |
207.5 |
7.1 |
1.8 |
RC2055-700 |
700 |
714 |
722 |
9.5 |
2.8 |
|
|
RC2055-200 |
200 |
210.5 |
217.5 |
7.1 |
1.8 |
RC2055-800 |
800 |
814 |
822 |
9.5 |
2.8 |
Qeyd: Əgər tələb olunan spesifikasiyalar bu cədvəldə göstərilməyibsə, şirkətimizlə əlaqə saxlayın. 1600 mm-ə qədər ölçüdə məhsullar təqdim edə bilərik.
