1. Əla kimyəvi müqavimət
2. Geniş iş temperaturu diapazonu
3. Az yağlanan və yağsız yağlama üçün uyğundur
4. Minimum enerji istehlakı üçün aşağı sürtünmə
5. Yüksək xətti sürətlər üçün uyğundur
6. Çubuq sürüşmə effekti yoxdur, uzun müddət dayandıqdan sonra aşağı başlanğıc müqaviməti
7. Sərtləşməmiş fırlanan vallar üçün uyğundur (PTFE dodaq möhürlərinin müvafiq seçimi ilə)
8. Yüksək təzyiq tətbiqləri üçün uyğundur
Tipik tətbiqlərə aşağıdakılar daxildir: fırlanan kompressorlar, vintli kompressorlar, ötürücülər/ötürücü qutular, üfleyicilər, mühərriklər, dəzgahlar, nasoslar, hidravlik mühərriklər, sentrifuqalar və s.
Cütləşən səthlər üçün sərtlik tələbləri
Tövsiyə olunan sərtlik: HRC ≥ 58. Tələb olunan sərtlik bir çox amillərdən asılıdır; aşağı təzyiqli və aşağı sürətli tətbiqlər üçün daha yumşaq fırlanan vallar da uyğundur. Yumşaq metallar üçün PTFE6 dodaq möhürləri tövsiyə olunur.
Cütləşən səthlər üçün keyfiyyət tələbləri Ra=0,2-0,63 um Rz=1-3um Rmax=1-4um
|
Kəsici forma |
Model |
Təzyiq |
Temperatur |
Sürət |
Orta |
|
|
RCS-A |
0.5 |
-35~+200 |
40 |
Neft, qaz, su və s. |
|
|
RCS-B |
2 |
-35~+200 |
20 |
Neft, qaz, su və s. |
|
|
RCS-C |
1 |
-35~+200 |
20 |
Neft, qaz, su və s. |
|
|
RCS-D |
2 |
-35~+200 |
20 |
Neft, qaz, su və s. |
Mayenin dinamik spiral sirkulyasiya möhürü: RCS-D növü spiral resirkulyasiya nümunəsi olan dodaq möhüründən istifadə edərək, sızdırmazlıq performansını artırır. Fırlanan şaftın yalnız bir istiqamətdə dönməsinə icazə verilir.

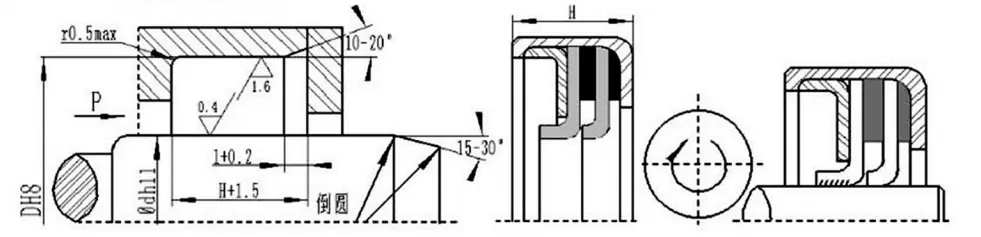

Quraşdırma yeri tələbləri
Sifariş nümunəsi: RCS-A-65×85×10 Model - d×D×H
|
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8.5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7.5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7.5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7.5 |
120*140*10 |
180*210*8.5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7.5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8.5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7.5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7.5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7.5 |
150*180*8.5 |
|
Zəhmət olmasa şirkətimizlə əlaqə saxlayın; RC2057 modeli maksimum uzunluğu 1600 mm olan məhsullar təklif edir.
PTFE yağ möhürünün quraşdırılması təlimatı
1. Yağ möhürünü və bütün quraşdırma hissələrini təmizləyin və yağlayın;
2. Quraşdırmadan əvvəl, həddindən artıq sıxılma və quraşdırma uğursuzluğunun qarşısını almaq və ilkin istismar zamanı həddindən artıq istiləşmədən qaçınmaq üçün yağ möhürü mil ilə eyni diametrli hamar bir mil üzərində quraşdırılmalıdır;
3. Quraşdırmadan əvvəl, xarici diametrdə sızmanın qarşısını almaq üçün yağ möhürünün xarici çevrəsinə və son üzünə mastik (məsələn, Loctite 601 və ya 641) çəkin;
4. PTFE yağ möhürünün dodağını milə quraşdırarkən PTFE yağ möhürünün dodağı möhürləyici dodağın iplərdən, açar yuvalarından və s. nəticəsində zədələnməsinin qarşısını almaq üçün qorunmalıdır;
5. Dodağı zədələnmədən qorumaq üçün PTFE yağ möhürünü quraşdırmaq üçün bələdçi qolundan istifadə edilməlidir. Bələdçi qolunun istiqamətləndirici ucunda 15 dərəcə bucaq bucağı var və digər ucun daxili çuxuru mil üzərində sürüşmə uyğunluğudur. Bələdçi qolunun xarici diametri hamar səthə və yuvarlaq kənarlara malik mil diametri + 1 mm-dir. PTFE yağ möhürünün quraşdırılması üçün Şəkil 1-ə baxın;
6. Bələdçi qolunun materialının sərt plastik olması tövsiyə olunur;
7. Yağ möhürü quraşdırıldıqdan sonra sıxma qurğusu ilə bərkidilməli və xarici çevrə və uc hissədə mastik ilə möhürlənməlidir. PTFE yağ möhürünün bərkidilməsi üçün Şəkil 2-ə baxın.

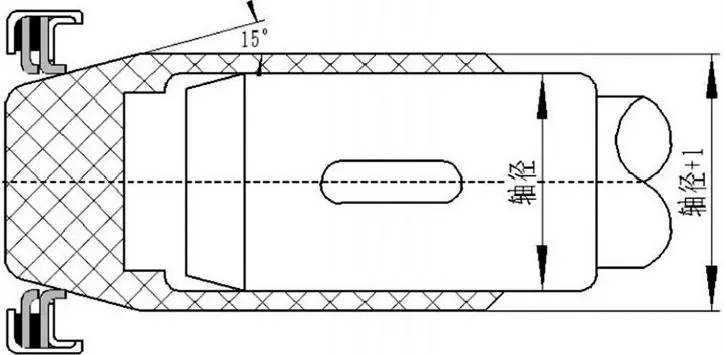

Şəkil 1. PTFE yağ möhürünün quraşdırılması.

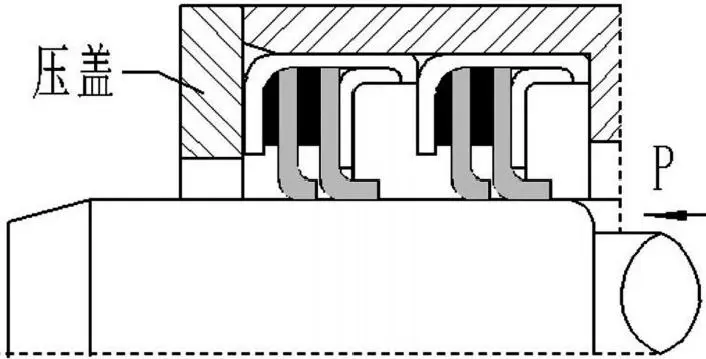

Şəkil 2. PTFE yağ möhürünün bərkidilməsi.
