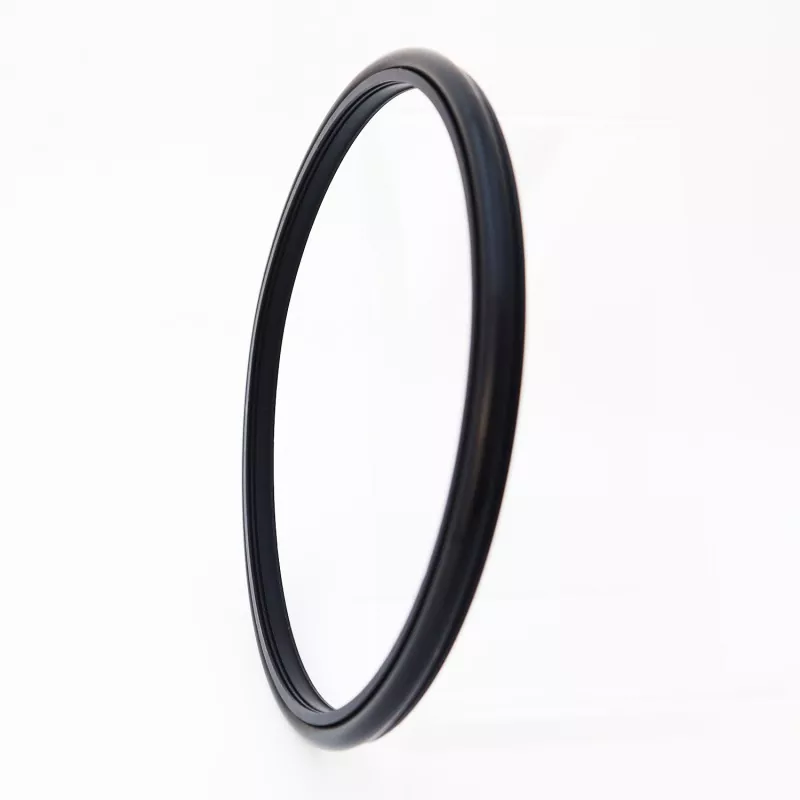

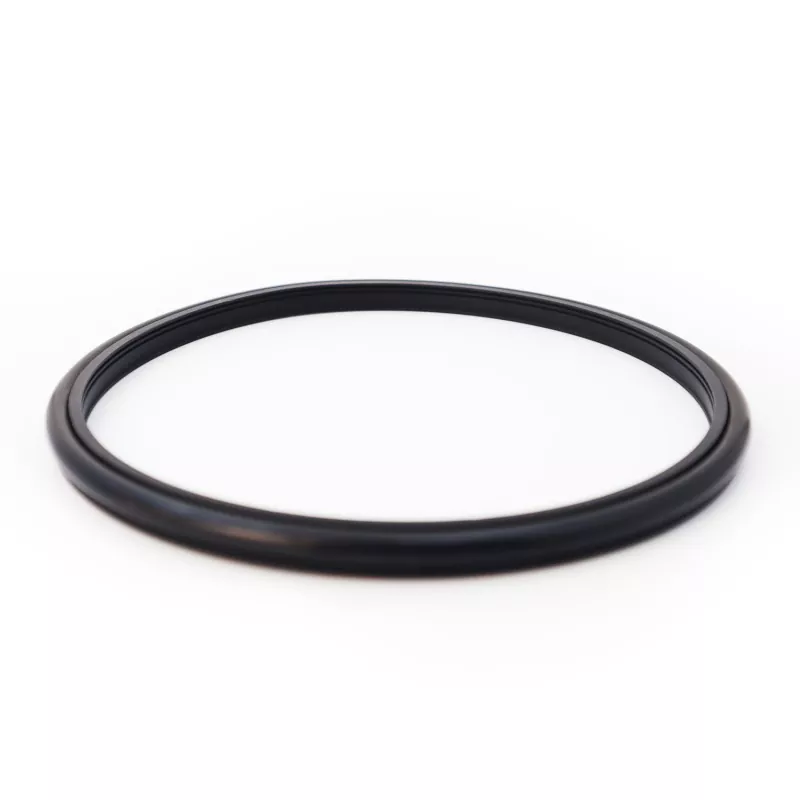

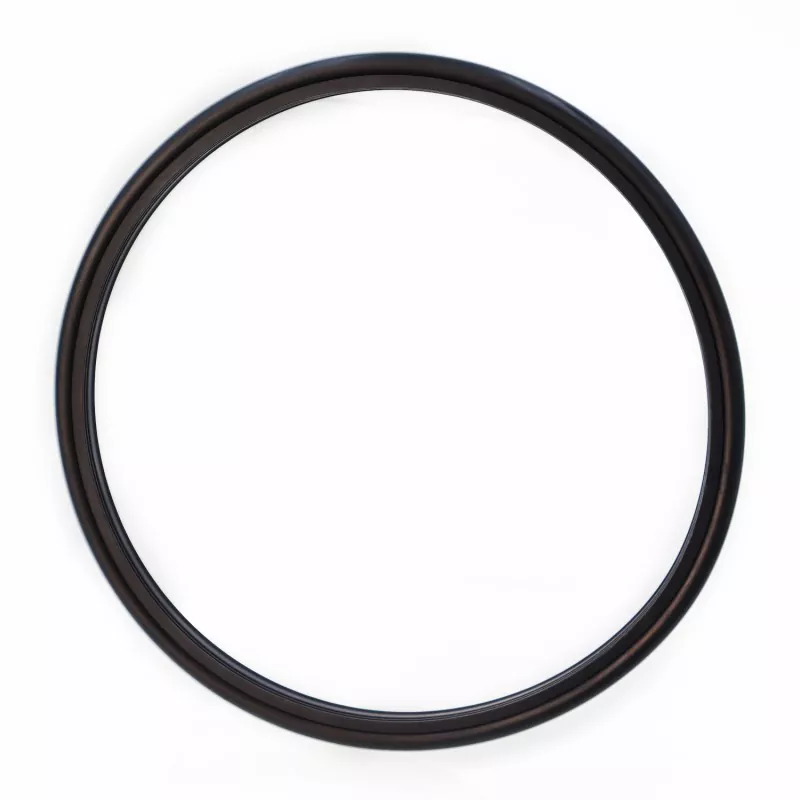

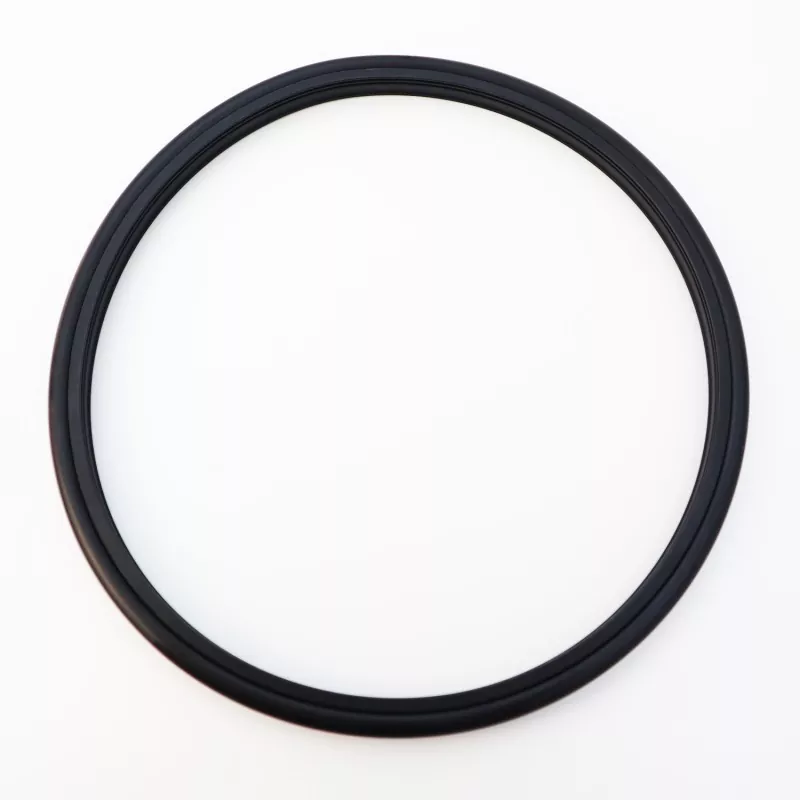

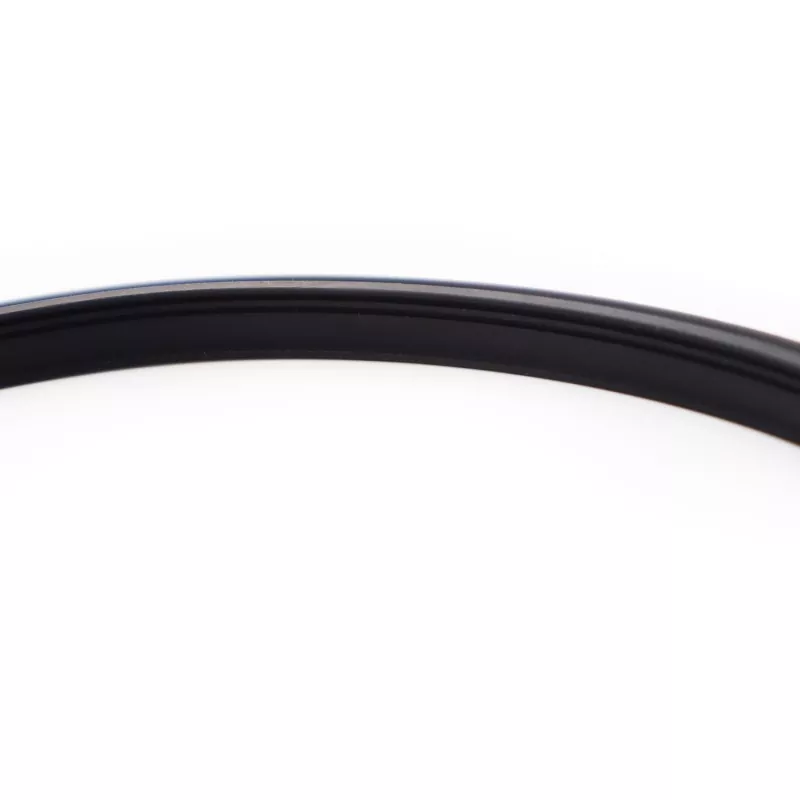

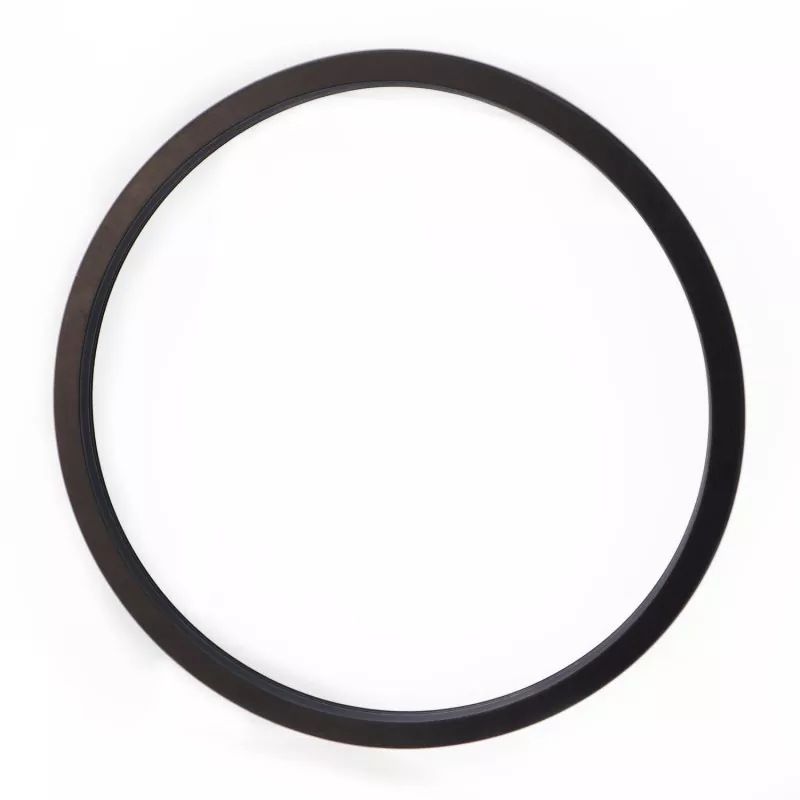

RC2061 Gücləndirilmiş Dişli Kombinasiya Sızdırmazlığı (sement şlamının möhürlənməsi üçün nəzərdə tutulmuşdur) yüksək performanslı mühəndis plastikindən hazırlanmış xüsusi hazırlanmış dişli sızdırmazlıq halqasından və rezin O-halqadan ibarətdir; hidravlik pistonlu və fırlanan tətbiqlərdə bir istiqamətli sızdırmazlıq üçün uyğundur. Optimallaşdırılmış dodaq qalınlığı sement şlamından və palçıq çirklərindən yaranan eroziyaya davamlıdır, etibarlı sızdırmazlığı və minimum sürtünməni təmin edir, eyni zamanda minimum quraşdırma sahəsi tələb edir. Dizayn asan montajı və texniki xidməti asanlaşdırır və mühitdəki hissəciklərin səbəb olduğu möhürlərin sürətli deqradasiyasını effektiv şəkildə azaldır.
O, ilk növbədə dalgıç nasoslar, palçıq nasosları, vintli qazma alətləri, qazma qurğuları, neft kəşfiyyatı avadanlıqları və beton qarışdırma zavodları kimi tətbiqlərdə istifadə olunur. Əsas xüsusiyyətlərə uzun xidmət müddəti, aşağı sürtünmə, əla sızdırmazlıq performansı, yığcam ayaq izi, quraşdırma və təmir asanlığı daxildir.
Palçığa bənzər mühitləri möhürləmək üçün istifadə edildikdə, iki (və ya daha çox) sızdırmazlıq elementləri arasında sürtkü yağının vurulması tövsiyə olunur.
Məhdud dəyərlər eyni vaxtda baş verməməlidir.
|
Təzyiq (MPa) |
Temperatur (°C) |
Sürət (m/s) |
Orta |
|
|
Qarşılıqlı hərəkət |
Fırlanma hərəkəti |
|||
|
≤100 |
-35 ilə +100 (NBR O-ring ilə) |
≤6 |
≤2 |
Su, palçıq, xam neft, hidravlik yağ, emulsiya |
|
-20 ilə +200 (FKM O-ring ilə) |
||||
1. Uyğun O-ring materiallarına aşağıdakılar daxildir: RO1 Nitril Kauçuk (NBR), RO2 Fluoroelastomer (FKM) və s.
2. Sızdırmazlıq halqasının materialı: Standart material PTFE4; digər mövcud materiallara PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 və s. daxildir.
Sifariş Modeli: RC2061-80*91.7*7.6-PTFE4-R01 (Model - Şaftın diametri * Oluğun diametri * Oluğun eni - Material kodu)
Göstərilən diapazonda istənilən ölçüdə mövcuddur.
|

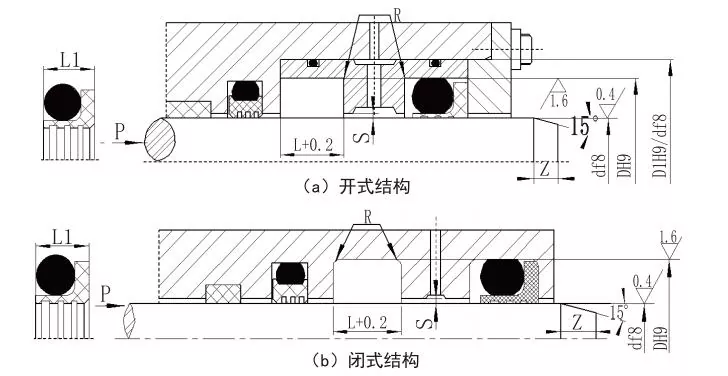

Şaft diametri diapazonu Standart tip d f8 RC2061 |
Şaft diametri diapazonu Ağır yük d f8 RC2061-Z |
Yiv diametri D H9 |
Yiv eni L+0.2 |
Sızdırmazlığın eni L1 |
Künc radiusu Rmax |
Radial boşluq Smax |
pax Zmin |
O-halqanın kəsişməsinin diametri |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Qeyd: 1. Mil diametri ≤30 mm üçün açıq yiv dizaynı tövsiyə olunur.
2. Fırlanan möhürləmə tətbiqləri üçün şaft səthinin sərtliyi HRC ≥58 tövsiyə olunur.
3. 30 MPa-dan çox təzyiqlər üçün ekstruziya boşluğu üçün H8/f8 uyğunluğu tövsiyə olunur.
