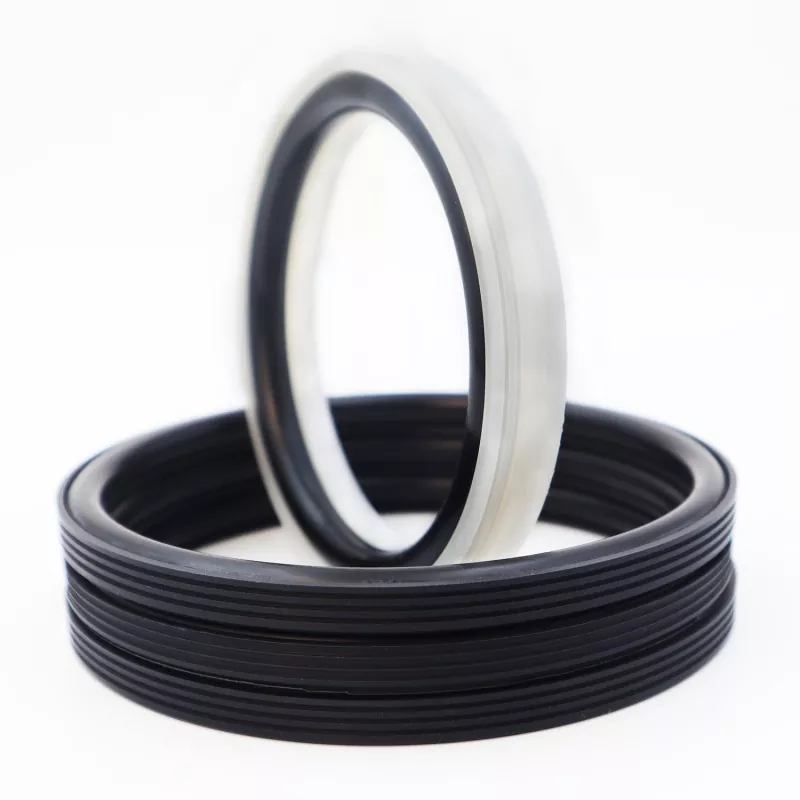

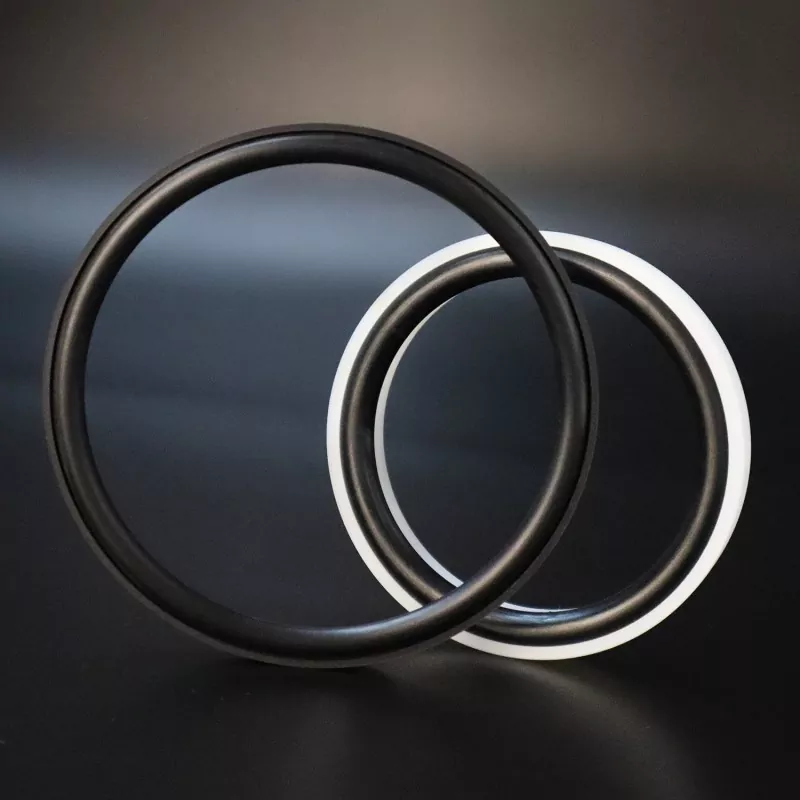

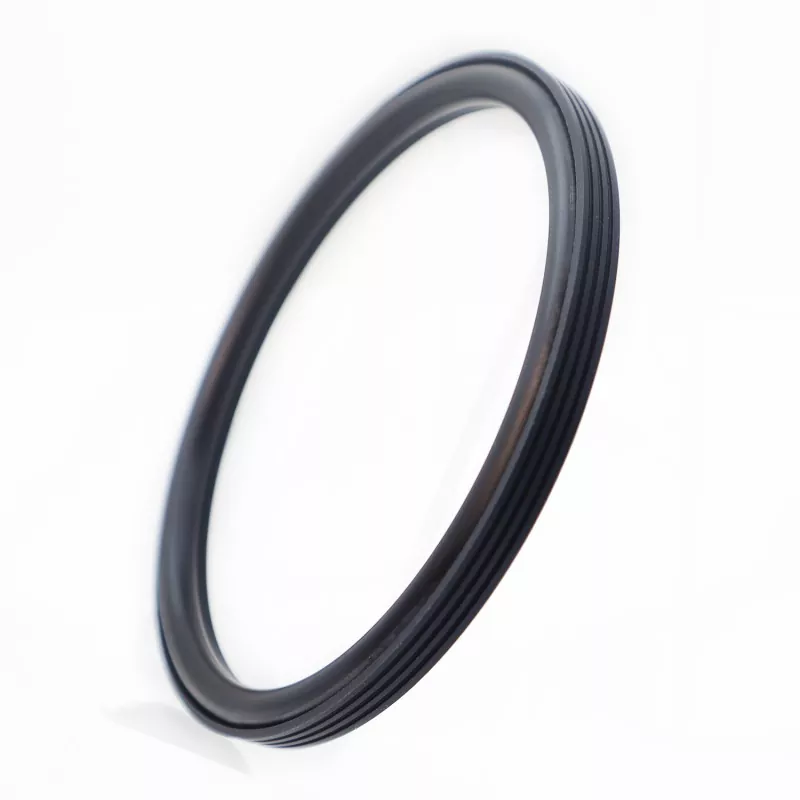

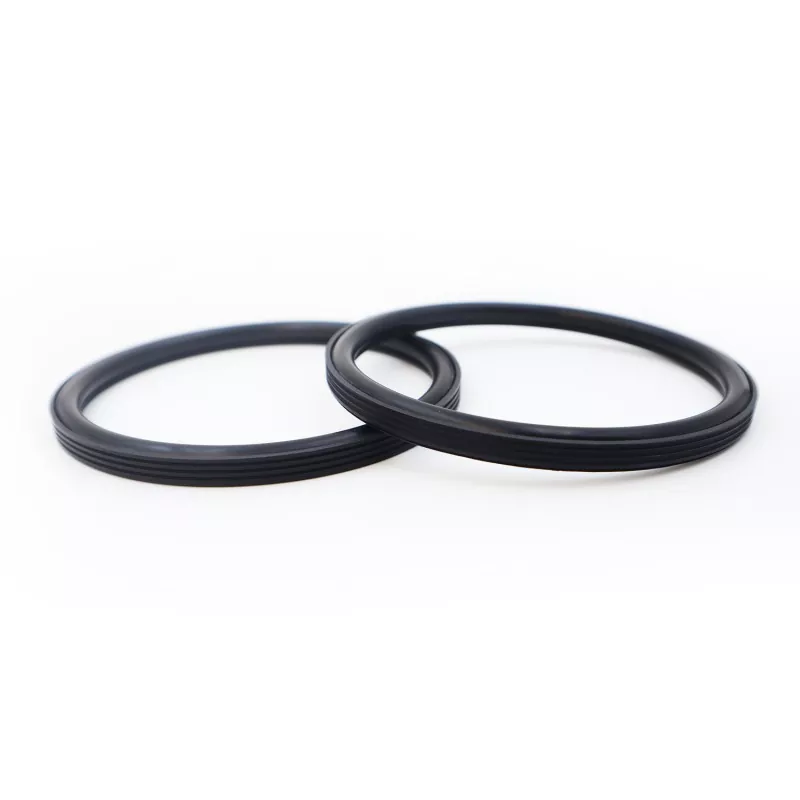

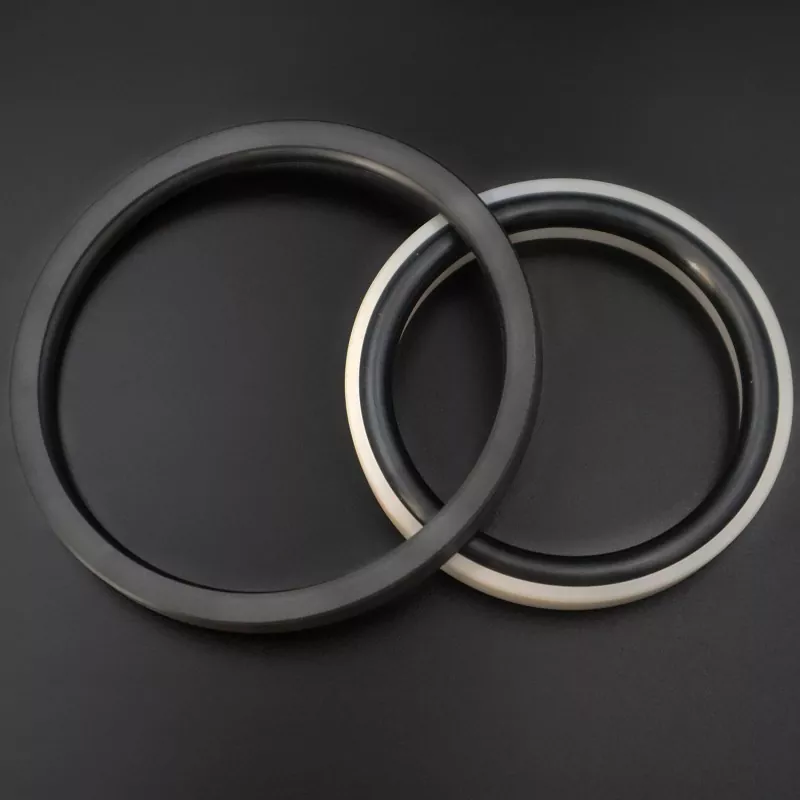

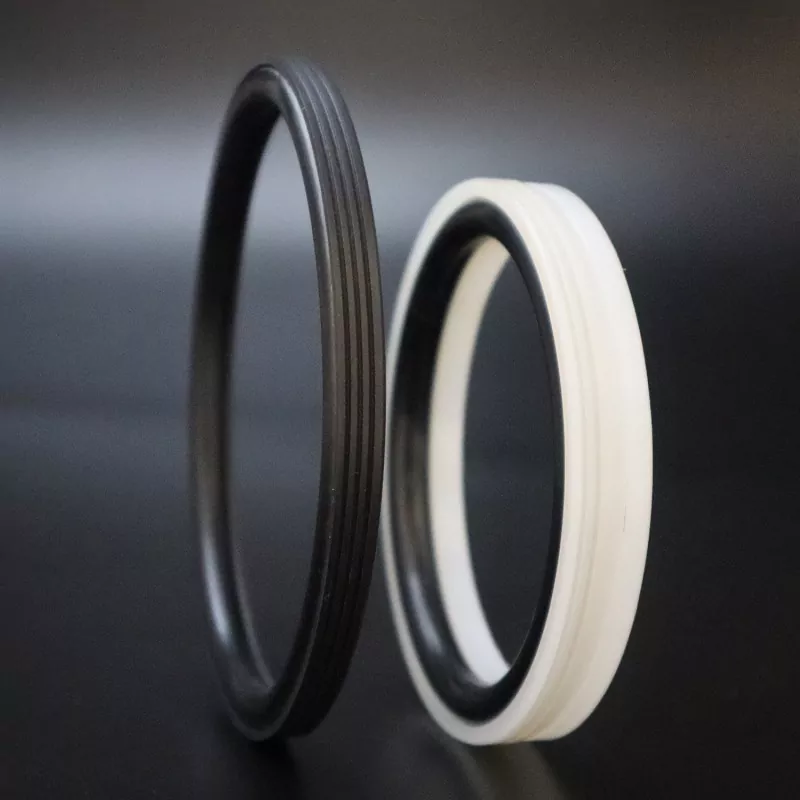

RC2062 Gücləndirilmiş Dişli Porşen Sızdırmazlığı yüksək performanslı mühəndis plastikindən hazırlanmış xüsusi hazırlanmış dişli sızdırmazlıq halqasından və rezin O-halqadan ibarətdir; hidravlik pistonlu və fırlanan tətbiqlərdə bir istiqamətli sızdırmazlıq üçün uyğundur.
Bu, uzun xidmət müddəti, aşağı sürtünmə, əla sızdırmazlıq performansı, yığcam ayaq izi, quraşdırma və texniki xidmət asanlığı ilə xarakterizə olunur. Sızdırmazlıq dodağının və qalınlığının optimallaşdırılmış dizaynı hətta sement məhlulu kimi sərt mühitlərə məruz qaldıqda belə effektiv sızdırmazlığı təmin edir.
Kompakt ümumi quruluşu ilə o, quraşdırma sahəsi tələblərini minimuma endirir və yerində montajı və sonrakı təmiri asanlaşdırır. O, məhlulla işləmə tətbiqlərində piston kameraları üçün etibarlı sızdırmazlıq həlli kimi xidmət edir. Biz sənaye avadanlığı istehsalçılarını qiymətləndirmək, müqayisə etmək və bu məhsul üçün toplu sifarişlər verməyə dəvət edirik.
Məhdud dəyərlər eyni vaxtda baş verməməlidir.
|
Təzyiq (MPa) |
Temperatur (°C)
|
Sürət (m/s) |
Orta |
|
|
Qarşılıqlı hərəkət |
Fırlanma hərəkəti |
|||
|
≤100 |
-35 ilə +100 (NBR O-ring ilə) |
≤6 |
≤2 |
Su, palçıq, xam neft, hidravlik yağ, emulsiya |
|
-20 ilə +200 (FKM O-ring ilə) |
||||
1. Uyğun O-ring materiallarına aşağıdakılar daxildir: RO1 Nitril Kauçuk (NBR), RO2 Fluoroelastomer (FKM) və s.
2. Sızdırmazlıq halqasının materialı: Standart material PTFE4; digər mövcud materiallara PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 və s. daxildir.
Sifariş Modeli: RC2062-80*68.3*7.6-PTFE4-R01

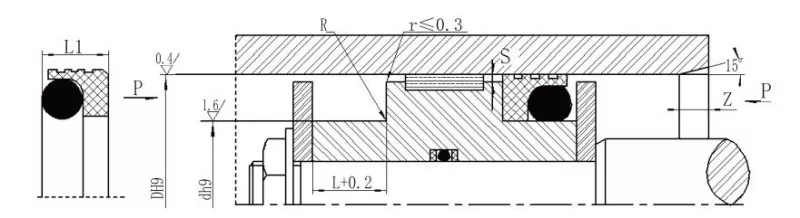

Model - Buruq diametri * Oluğun diametri * Oluğun eni - Material kodu
Parametrlər daxilində istənilən ölçü mövcuddur
|
Buruq ölçüsü diapazonu Standart tip D H9 RC2062 |
Buruq diapazonu Ağır yük D H9 RC2062-Z |
Yiv diametri d h9 |
Yiv eni L+0.2 |
Sızdırmazlığın eni L1 |
Künc radiusu Rmax |
Radial boşluq Smax |
pax Zmin |
O-halqanın kəsişməsinin diametri |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12,9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Qeyd: 1. Buruqların diametri ≤30 mm üçün açıq yiv dizaynı tövsiyə olunur.
2. 30 MPa-dan çox təzyiqlər üçün, ekstruziya boşluğu üçün H8/f8 uyğunluğu tövsiyə olunur.
