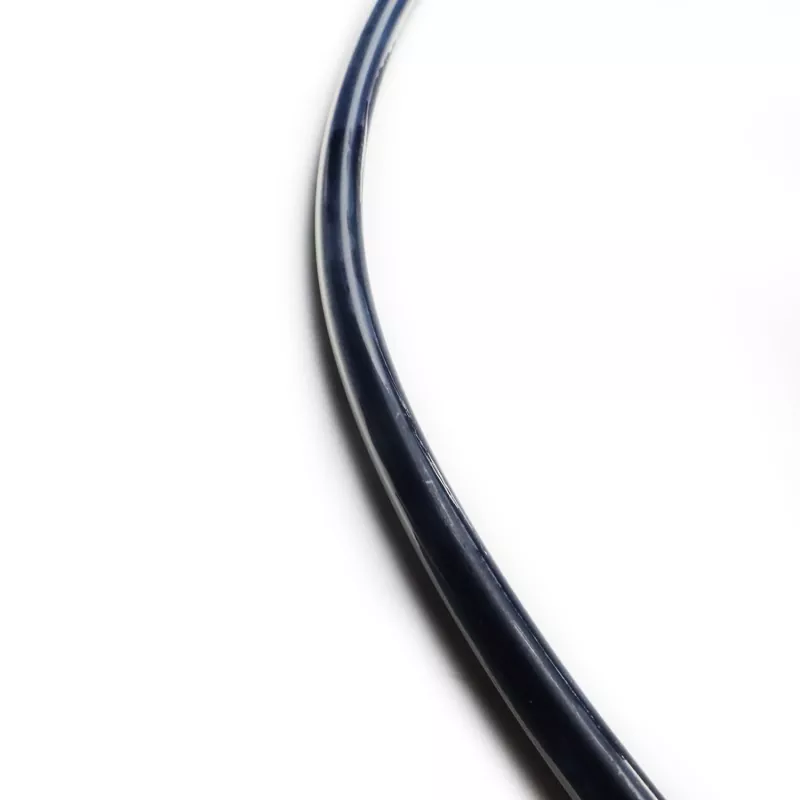

FEP/PFA Kapsüllü O-Rinqlər rezin elastiklik və sızdırmazlıq imkanlarını Teflonun kimyəvi müqaviməti ilə birləşdirir. Onlar nisbətən nazik Teflon FEP və ya Teflon PFA təbəqəsi ilə örtülmüş silikon və ya flüororezin nüvədən ibarətdir.
Bu O-halqalar sürtünməyə, şişməyə, yüksək təzyiqə və sıxılma dəstinə əla müqavimət göstərir. Onlar üstün sızdırmazlıq sabitliyini təmin edir, avadanlığın sızmasını və hissələrin dəyişdirilməsi tezliyini əhəmiyyətli dərəcədə azaldır və onları istehsal, qida emalı, əczaçılıq və aerokosmik kimi sənayelərdə möhürləmə tətbiqləri üçün uyğun edir.
Material: Teflon FEP və Teflon PFA kimyəvi cəhətdən oxşardır, lakin Teflon PFA Teflon FEP ilə müqayisədə üstün yüksək temperatur müqaviməti təklif edir.
Teflon FEP Kapsülləmə: -60°C - 205°C (qısa müddət ərzində 260°C-yə tab gətirə bilər)
Teflon PFA Encapsulation: -60°C - 260°C (qısa müddət ərzində 300°C-yə dözə bilər)
1. Əla kimyəvi müqavimət; demək olar ki, bütün kimyəvi mühitlərə uyğundur
2. Geniş iş temperaturu diapazonu
3. Yaxşı sıxılma müqaviməti
4. Aşağı sürtünmə
5. Şişməyə qarşı əla müqavimət
6. Yüksək təzyiqə qarşı müqavimət
7. Üstün sızdırmazlıq davamlılığı və uzun xidmət müddəti
Nasoslar və klapanlar, reaksiya qabları, mexaniki möhürlər, filtrlər, təzyiqli qablar, istilik dəyişdiriciləri, qazanlar, boru flanşları, qaz kompressorları və s.
Kimyəvi emal, təyyarə istehsalı, əczaçılıq, neft və kimya nəqliyyatı, neft emalı, film istehsalı, soyuducu maşınqayırma, qida emalı, kağız istehsalı, boya istehsalı, boya çiləmə və s.
|

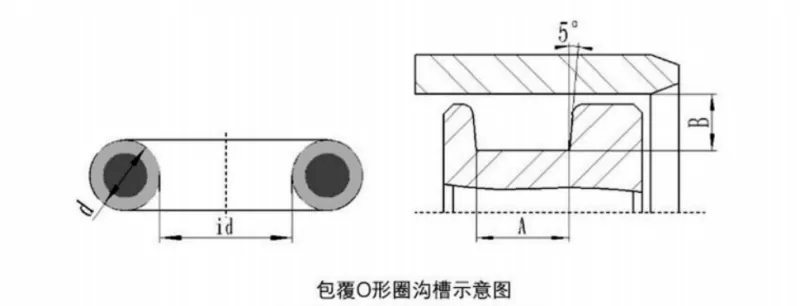

Tel diametri d |
A(mm) |
B(mm) |
||
|
Statik möhür |
Dinamik möhür |
Pnevmatik möhür |
||
|
1.78 |
2.36/2.49 |
1.42/1.52 |
1.55/1.60 |
1.63/1.65 |
|
2.62 |
3.56/3.68 |
2.08/2.21 |
2.29/2.36 |
2.39/2.44 |
|
3.53 |
4.75/4.88 |
2.82/3.00 |
3.10/3.18 |
3.22/3.28 |
|
5.33 |
7.14/7.26 |
4.27/4.52 |
4.67/4.80 |
4.90/4.95 |
|
6.99 |
9,63/9,65 |
5.59/5.89 |
6.15/6.27 |
6.43/6.48 |
1. Kapsüllənmiş O-halqanın quraşdırıldığı və ya təmasda olduğu səthlər hamar və buruqlar, yivlər və iti kənarlardan təmizlənməlidir. Buruqun səthinin pürüzlülüyü 1,6 μm, şaftınki isə 0,8 μm olmalıdır.
2. Kapsüllənmiş O-halqanın səthini və birləşən səthləri yağlamaq üçün təmiz, yüngül yağ və ya yağ tətbiq edin.
3. Şafta quraşdırmaq çətindirsə, genişlənməsinə imkan vermək üçün O-halqanı bir neçə dəqiqə isti suda isladın; bu halqanı yumşaldır və genişləndirir, quraşdırılması asanlaşdırır. O-ringin isti halda quraşdırılması onun soyuduqdan sonra orijinal ölçülərinə qayıtmasına imkan verir.
4. Kapsüllənmiş O-halqanı həddindən artıq əyməkdən çəkinin, çünki bu, Teflon örtüyünün qırışmasına səbəb ola bilər və nəticədə performansı pisləşdirə bilər.
Kapsullaşdırılmış O-halqalar üçün tövsiyə olunan sıxılma dərəcələri aşağıdakılardır:
Statik sızdırmazlıq: 15% -20%
Dinamik sızdırmazlıq: 10% -12%
Pnevmatik tətbiqlər: 7%–8%
Faktiki sıxılma iş şəraitinə, xüsusən də möhürün iş təzyiqi kimi amillərə əsasən müəyyən edilməlidir.
Ünvan
No.1 Ruichen Road, Dongliuting Sənaye Parkı, Chengyang District, Qingdao City, Shandong Province, Çin
Tel
E-poçt
