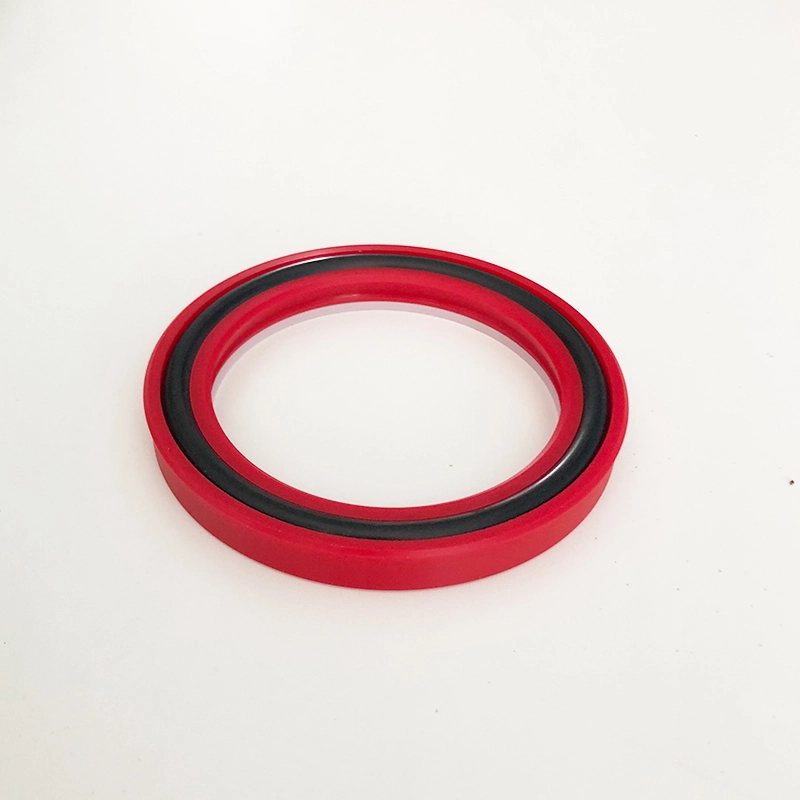

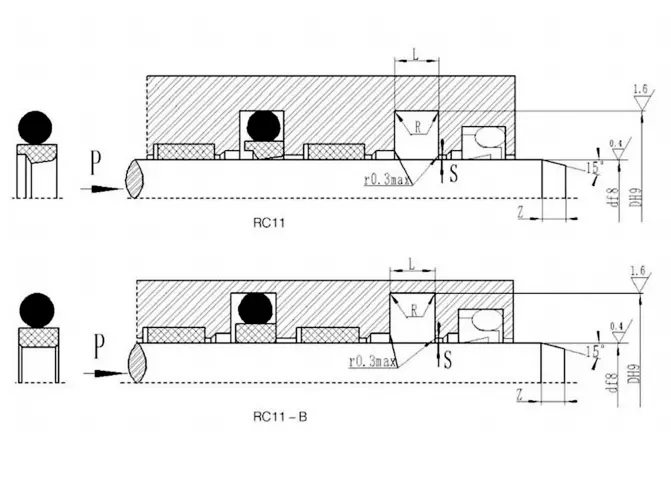

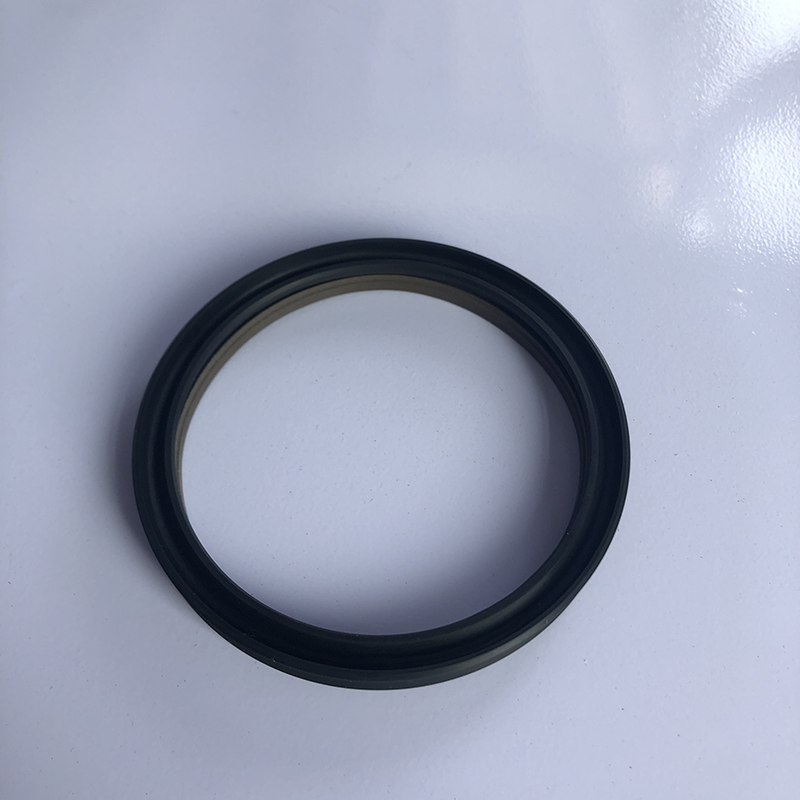

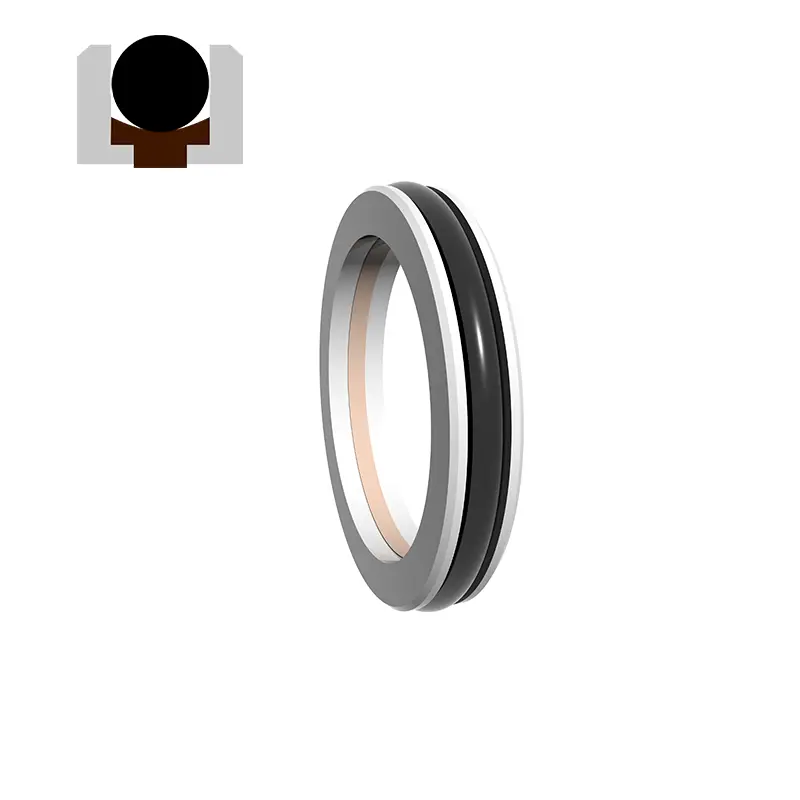

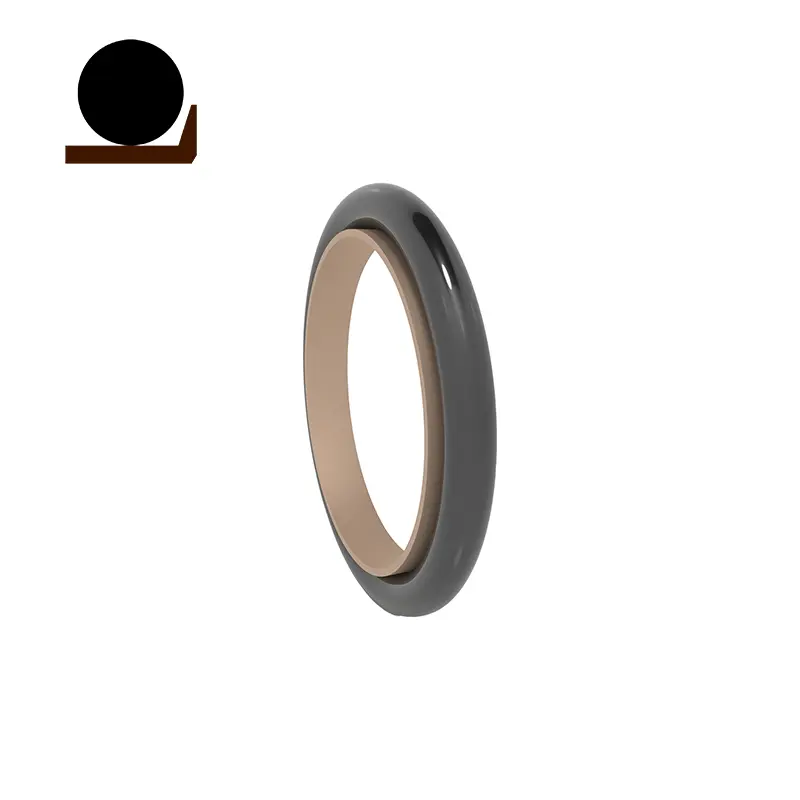

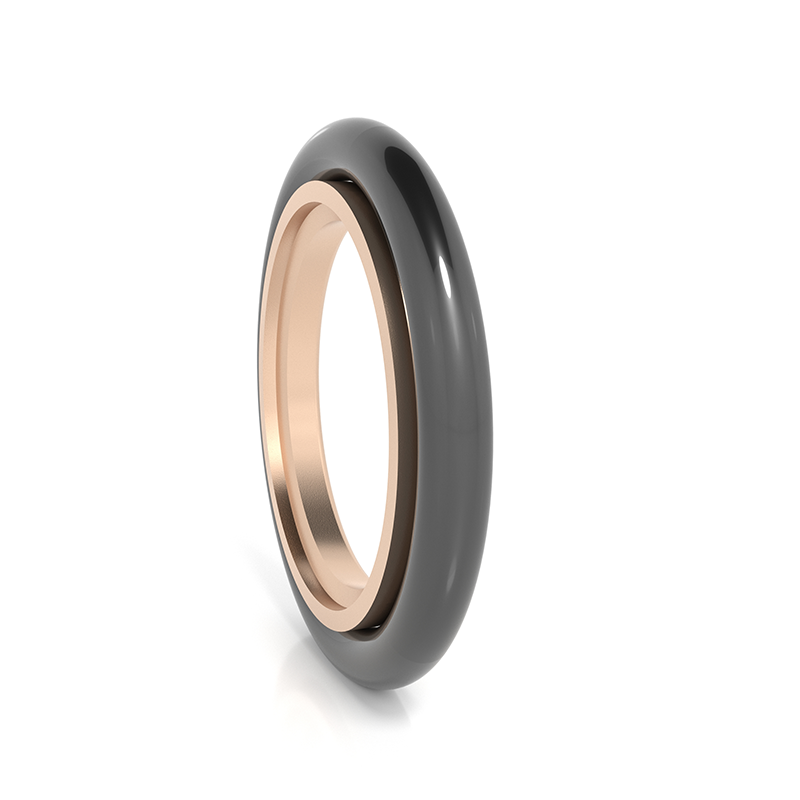

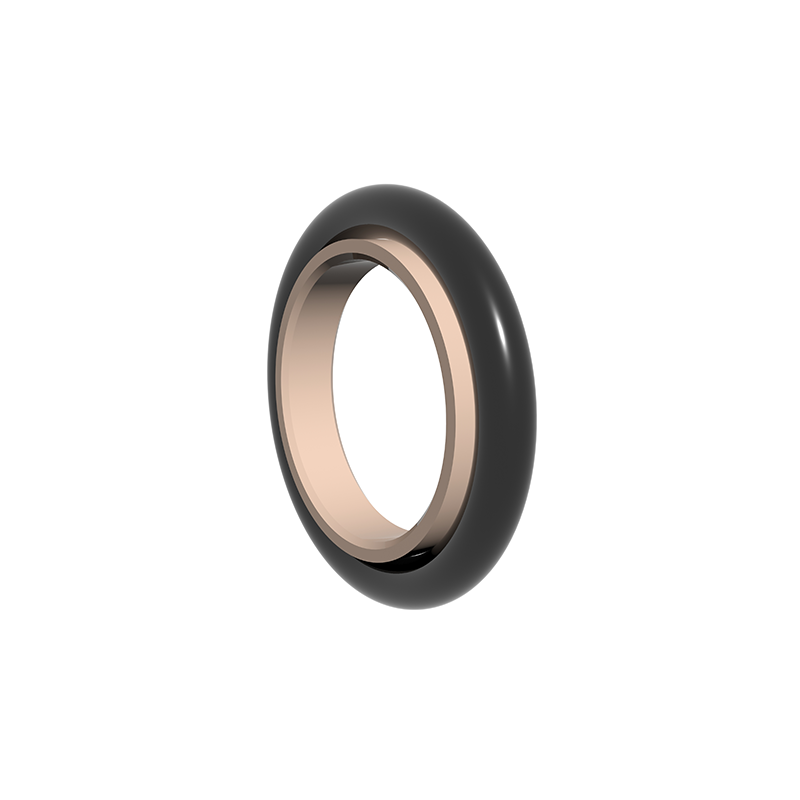

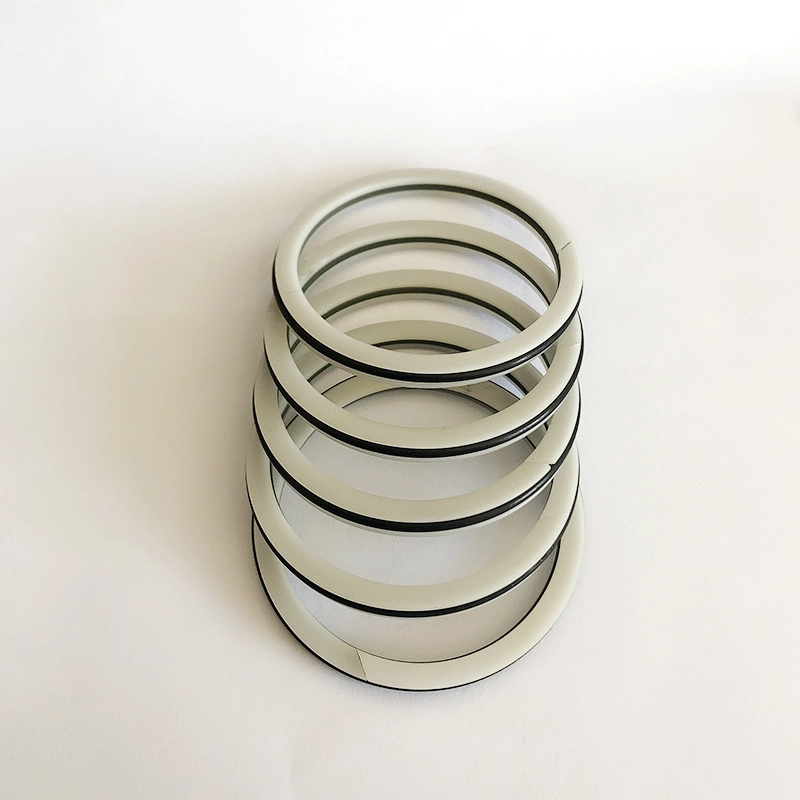

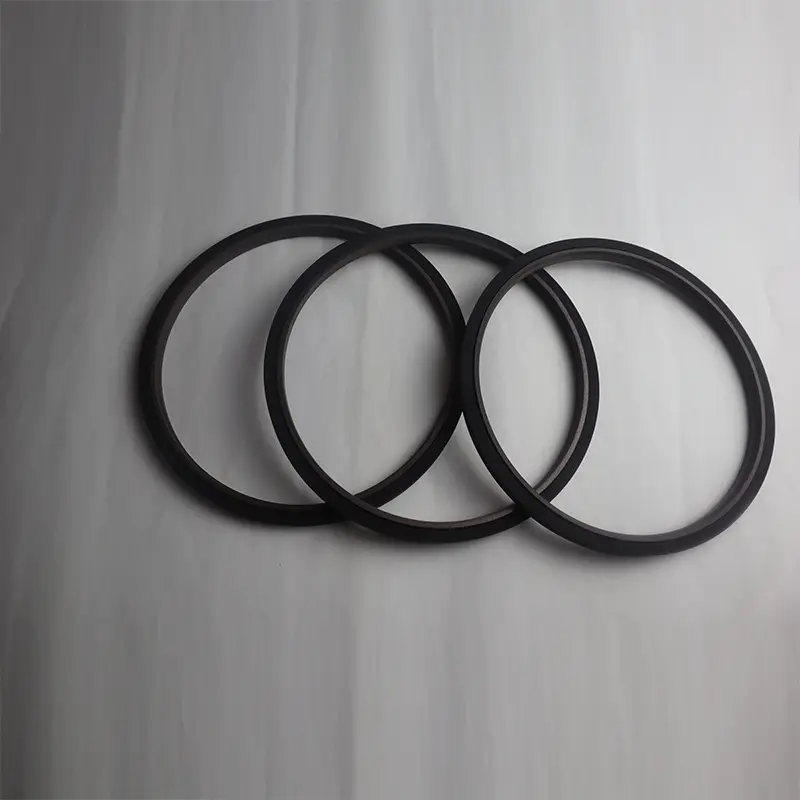

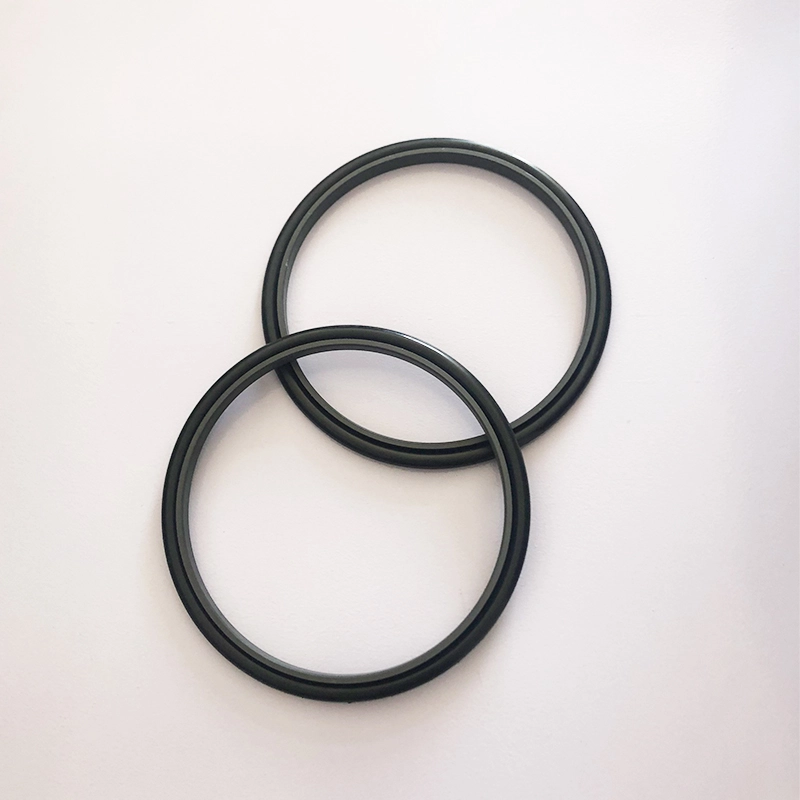

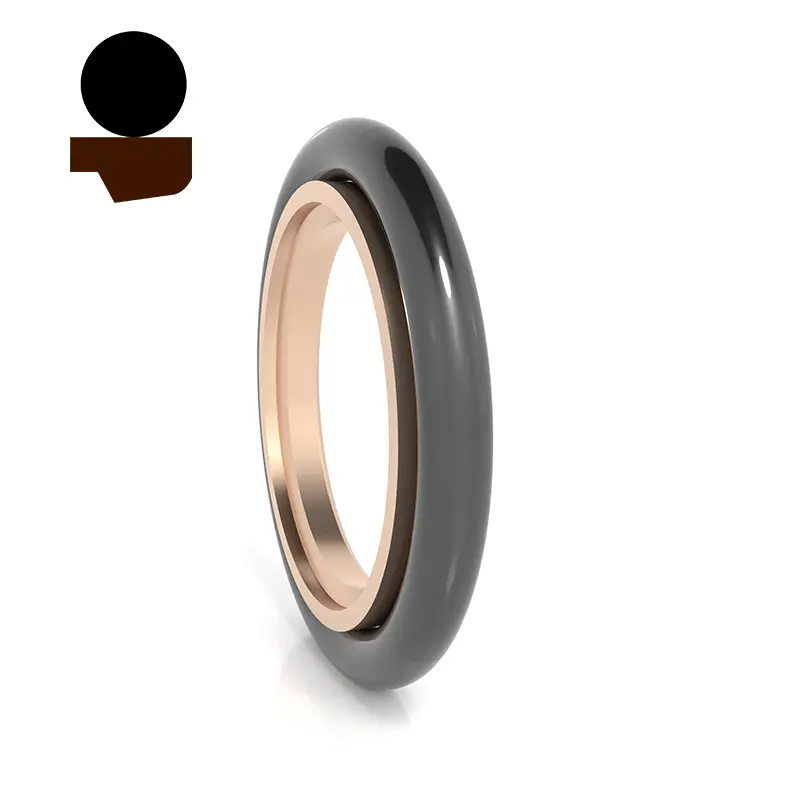

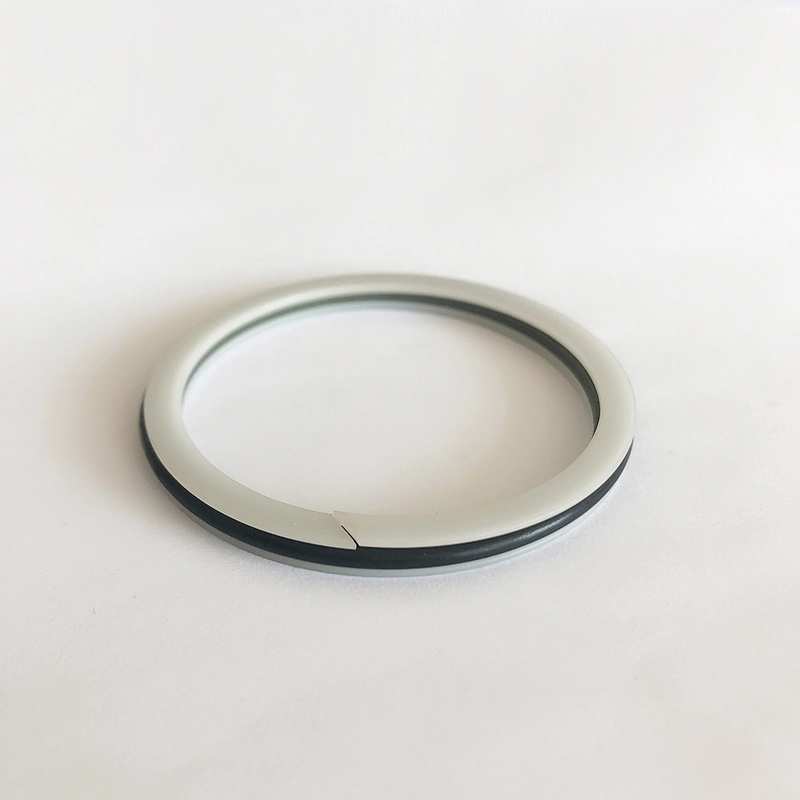

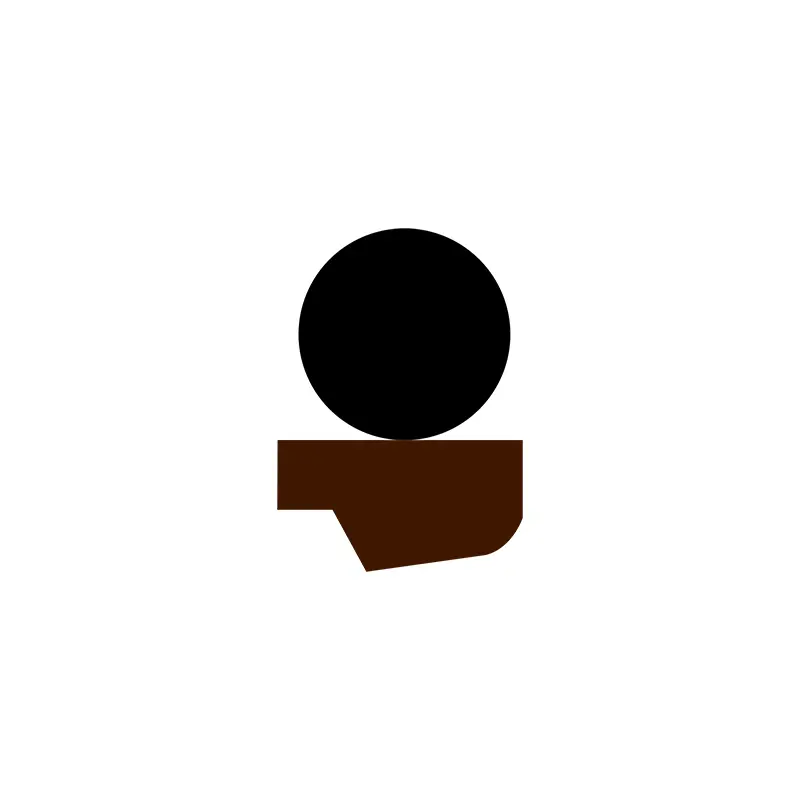

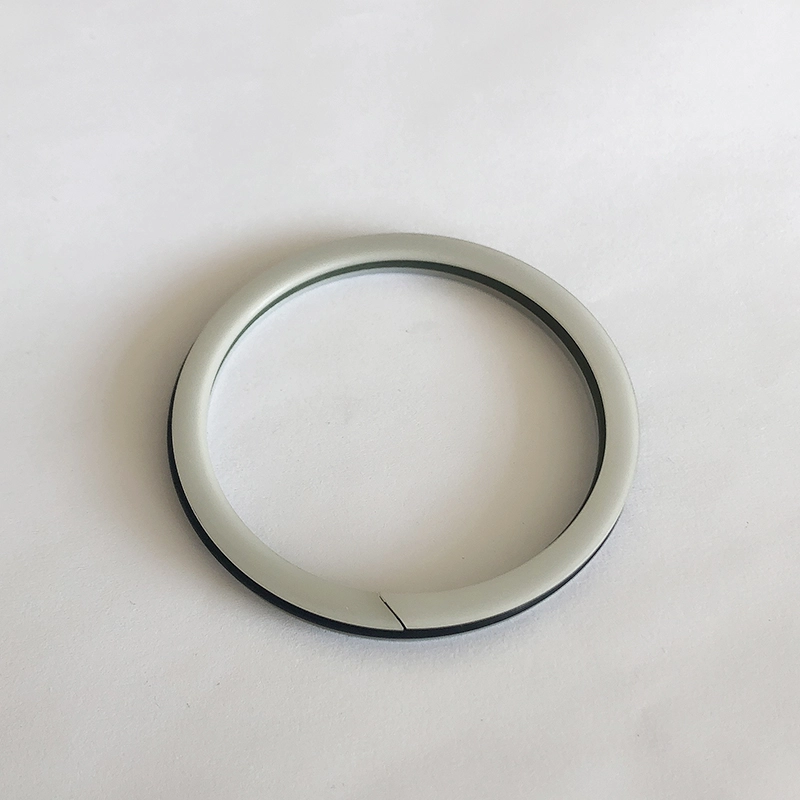

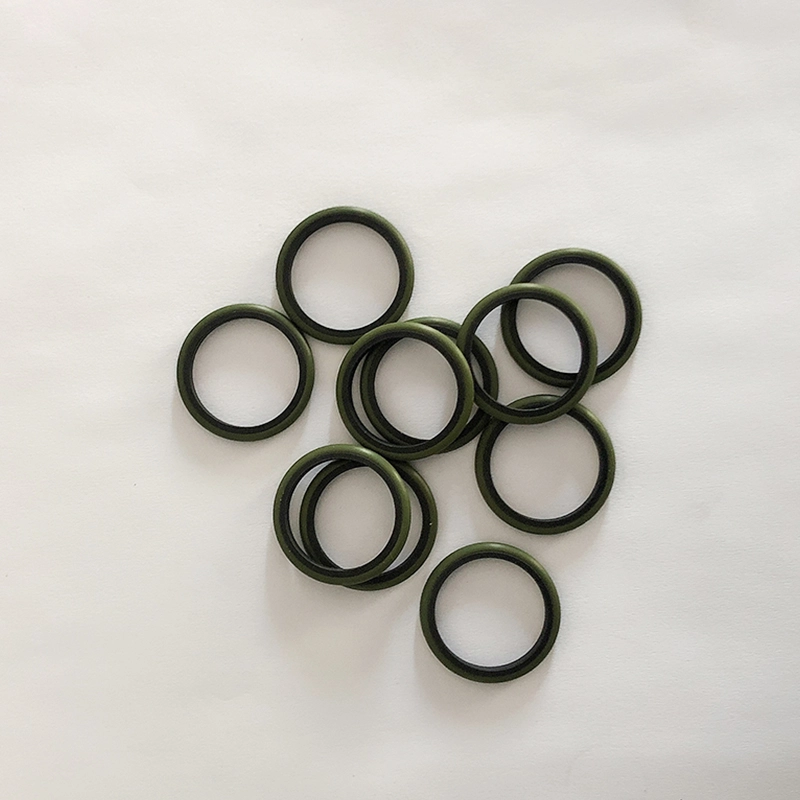

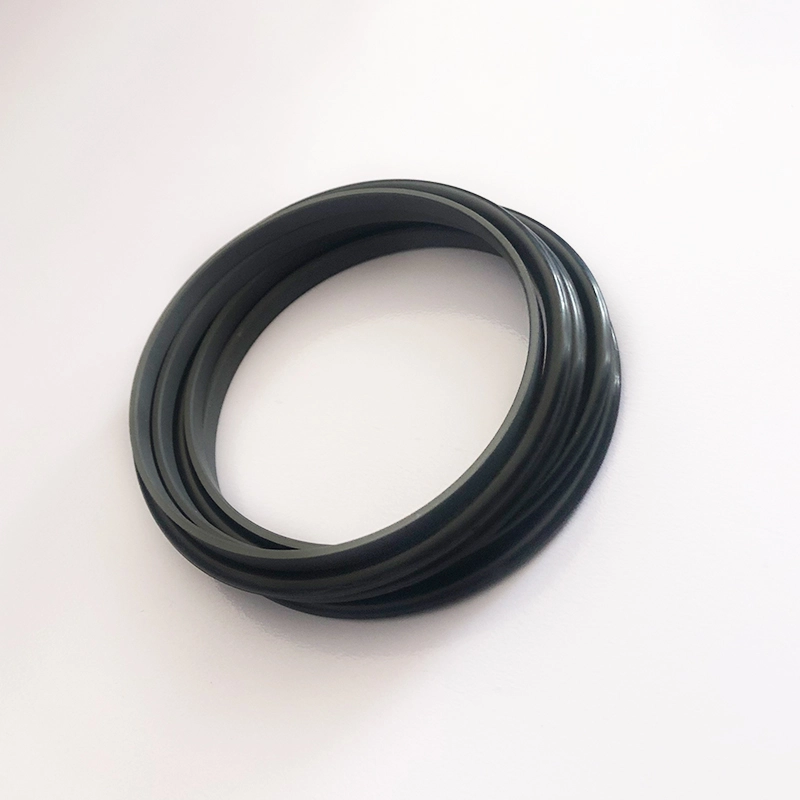

RC11, doldurulmuş bir ptfe pilləli möhürləmə üzüyü və hidravlik qarşılıqlı hərəkət üçün uyğun bir o formalı rezin üzükdən ibarətdir.

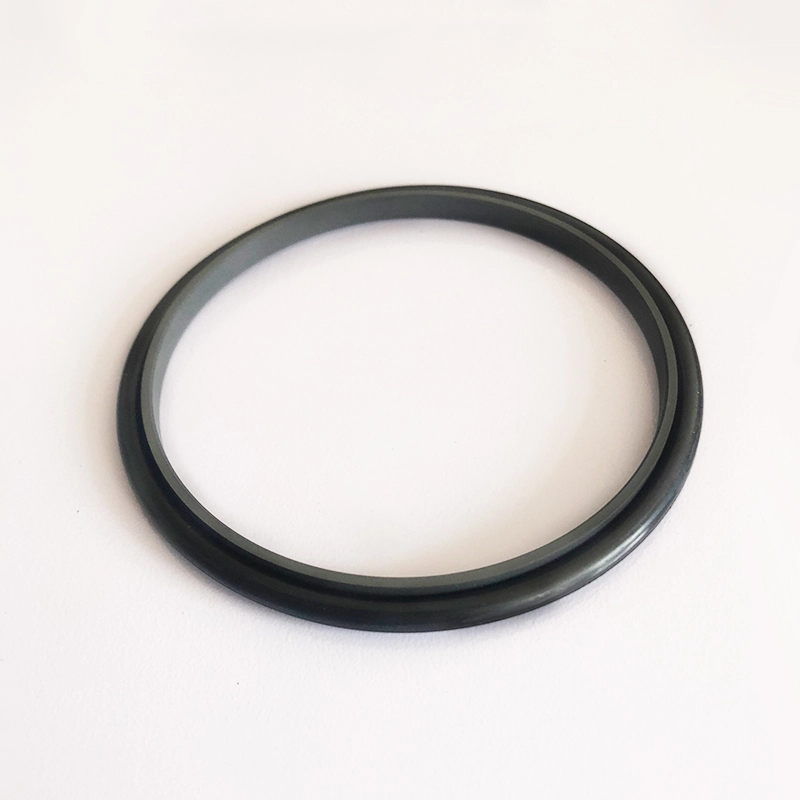

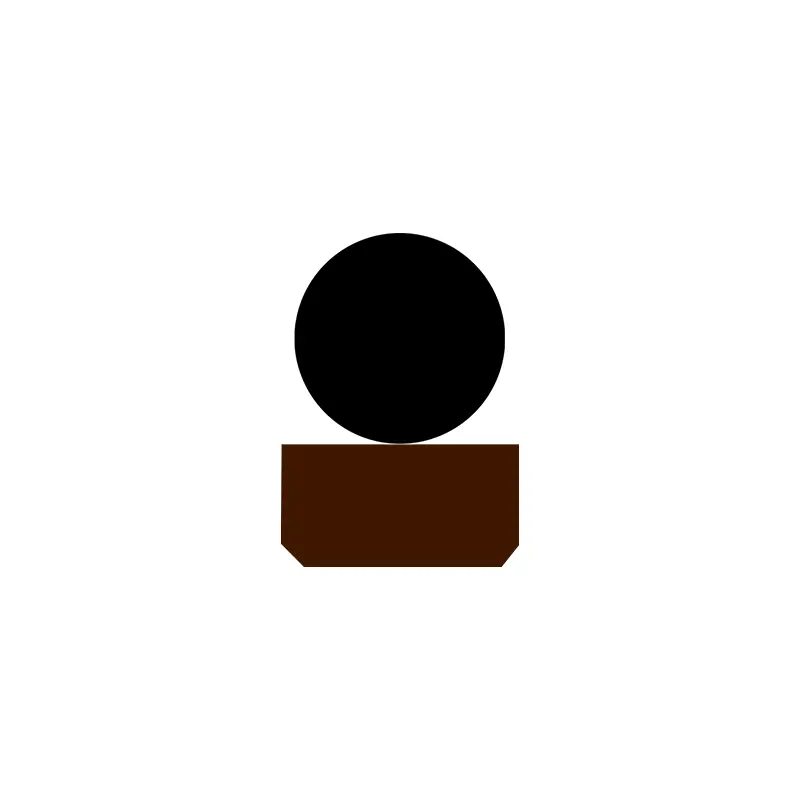

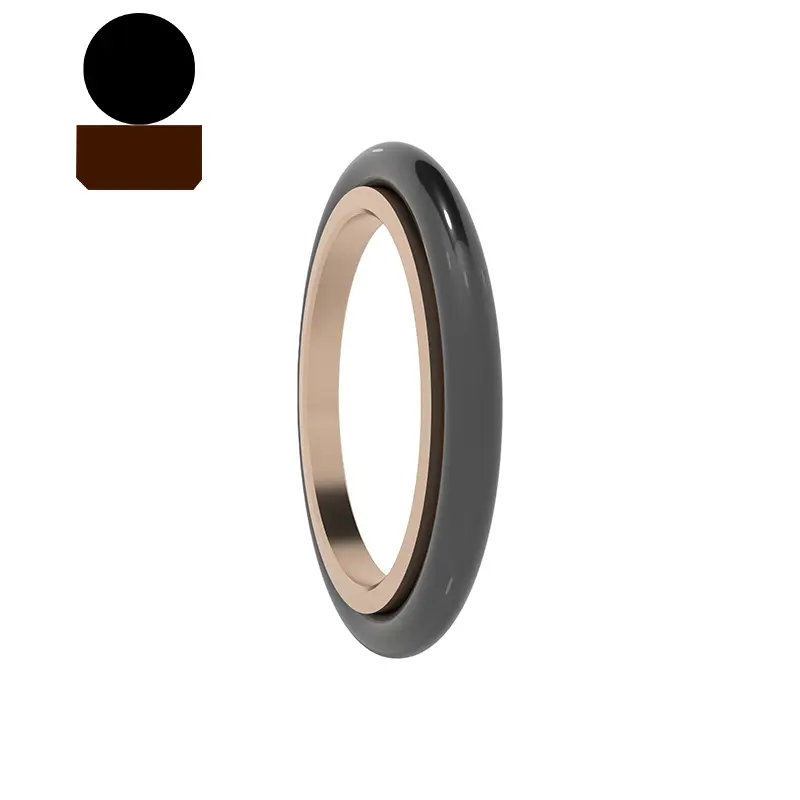

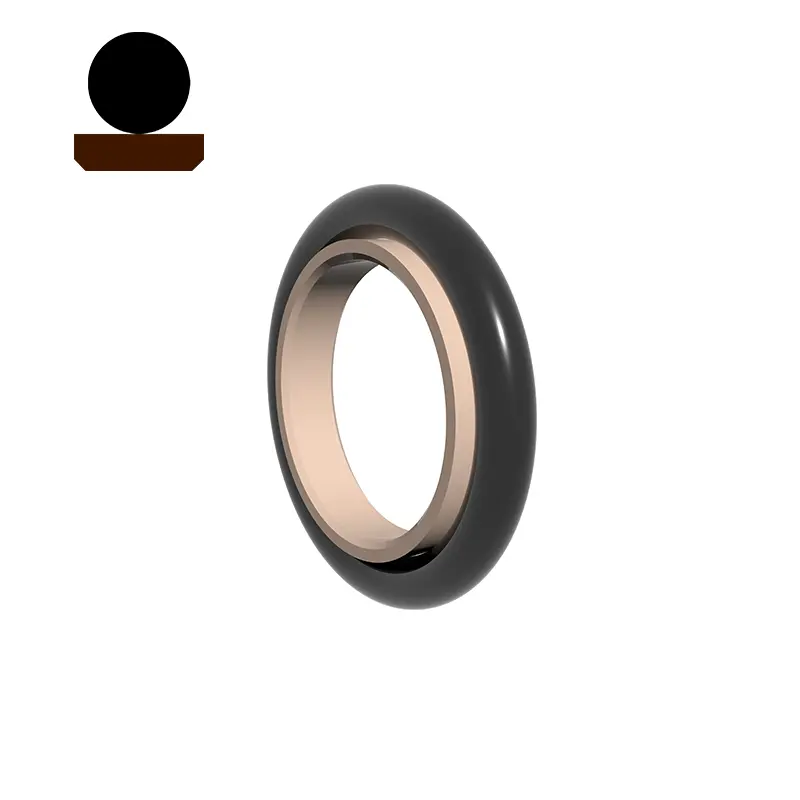

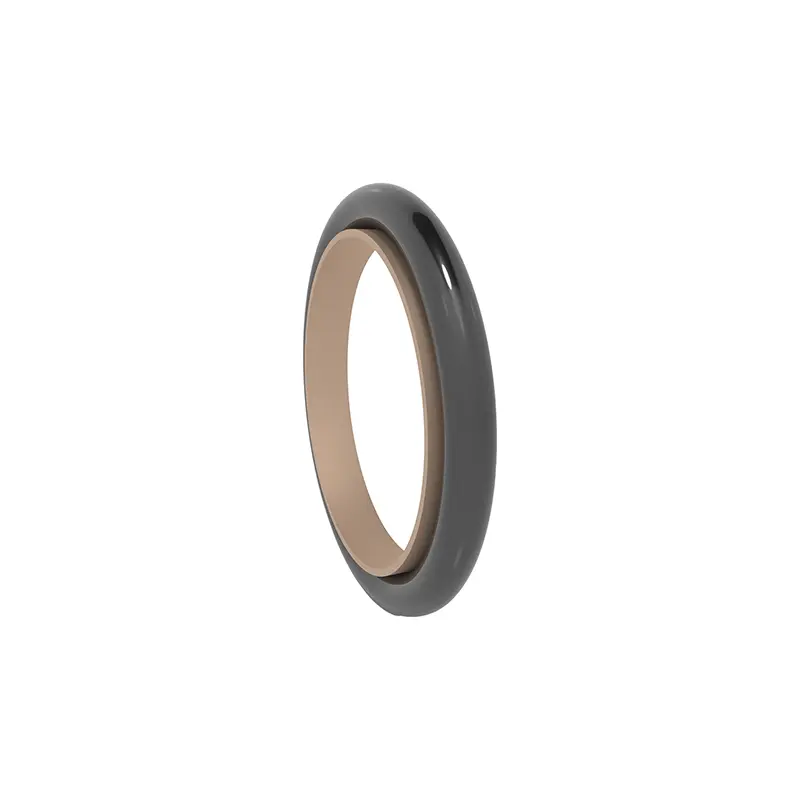

RC11-B dolu bir ptfe düzbucaqlı sızdıran üzük və hidravlik qarşılıqlı hərəkət edən hərəkətli iki tərəfli təzyiq sızdırmazlığı üçün uyğun bir o şəkilli rezin üzükdən ibarətdir. O-ring radial güc verir və möhürləmə halqasının aşınmasını kompensasiya edir. Ümumiyyətlə bələdçi üzüyü ilə birlikdə istifadə olunur. Split (açıq) yivlər 30 mm-dən az olan çubuq diametri üçün istifadə edilməlidir. Xüsusiyyətlər:
1. Aşağı sürtünmə, kiçik başlanğıc müqavimət, hamar hərəkət, bərabər dinamik və statik sürtünmə, sürünən yoxdur;
2. Təzyiq və sərt şərtlərdə çox yüksək təzyiq sabitliyi;
3. Yüksək həyat, yağsız yağlama möhürləri üçün istifadə edilə bilər;
4. Su kimi aşağı özlülük mediasını möhürləmək üçün istifadə edilə bilər;

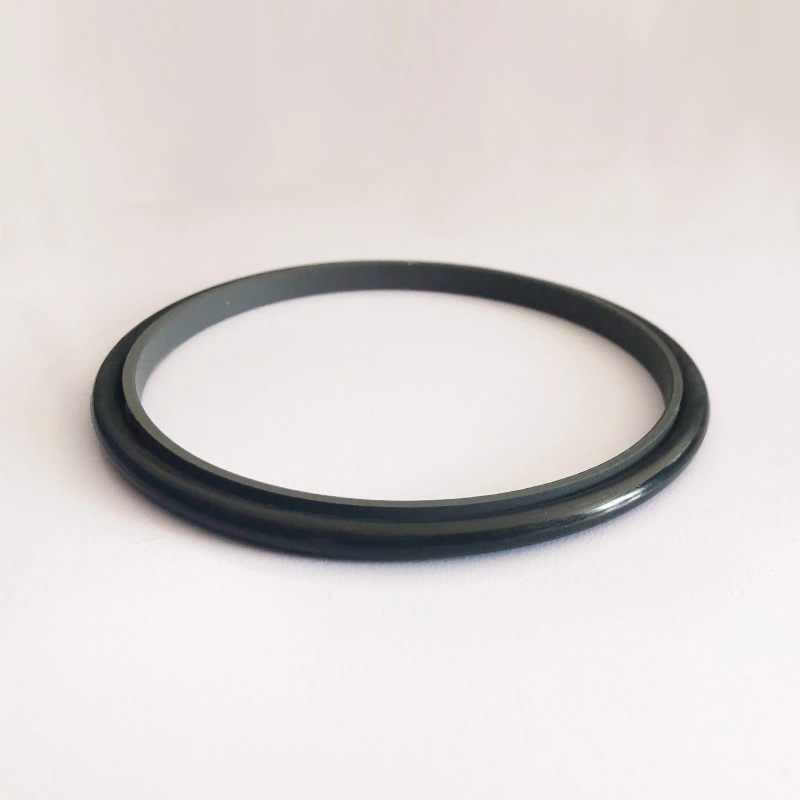

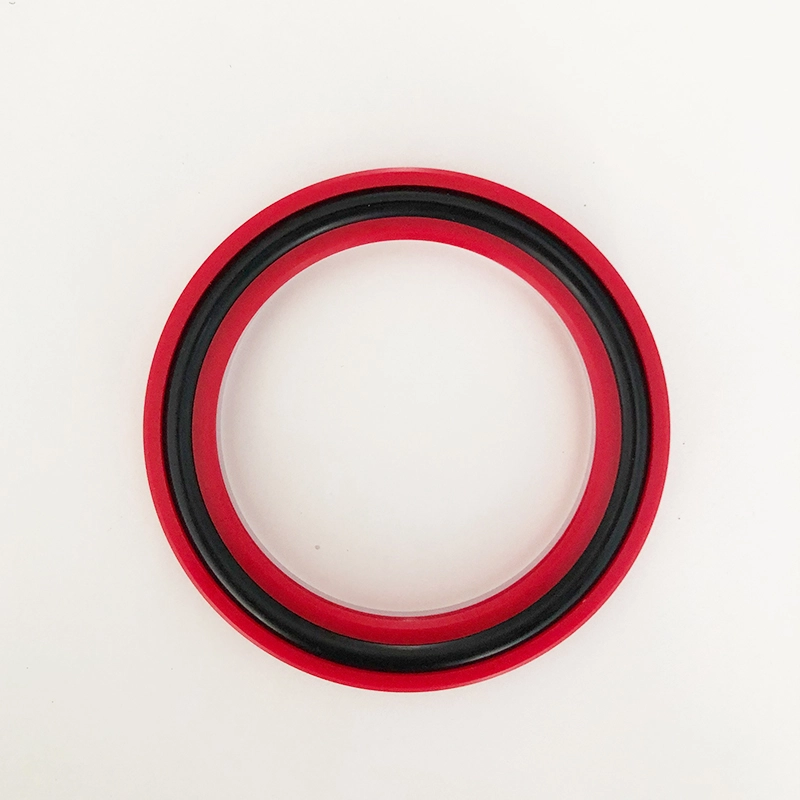

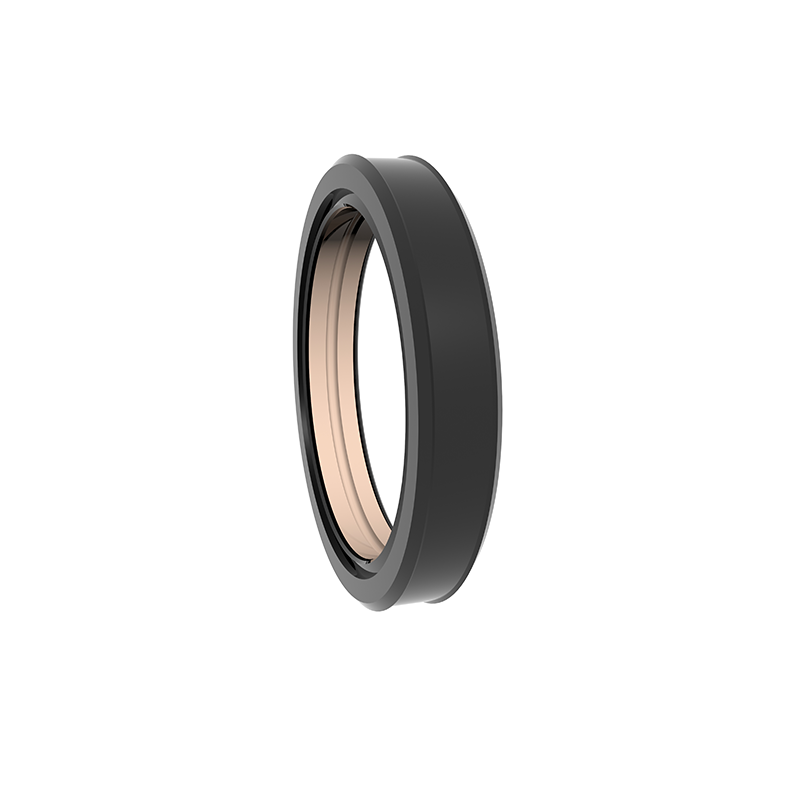

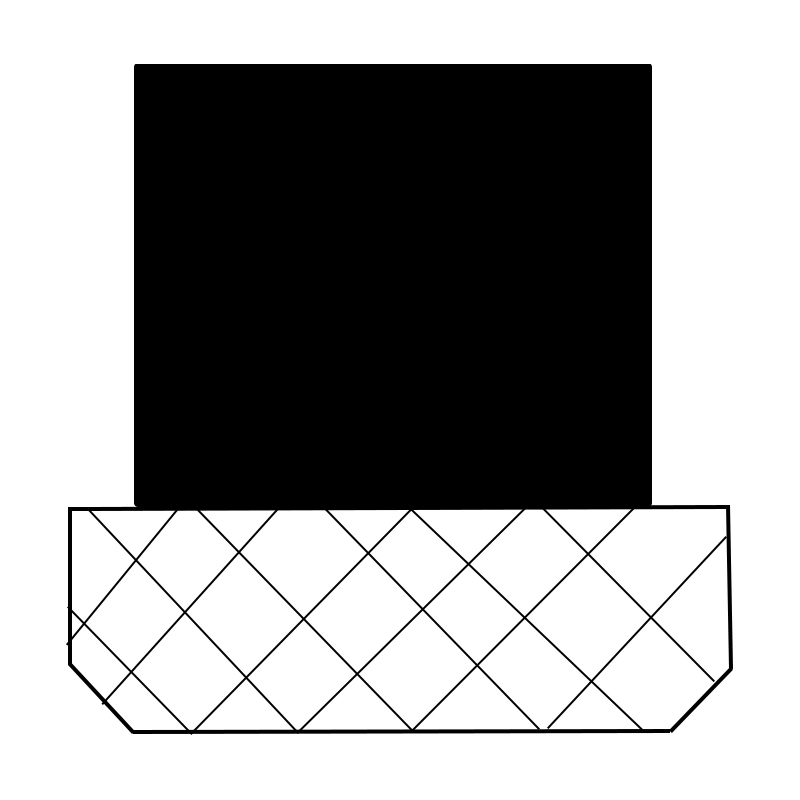

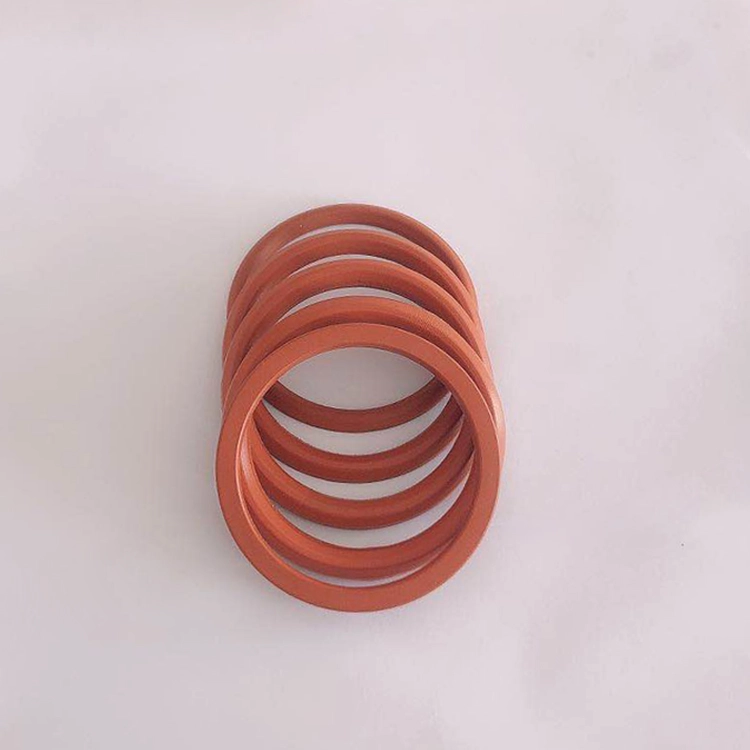

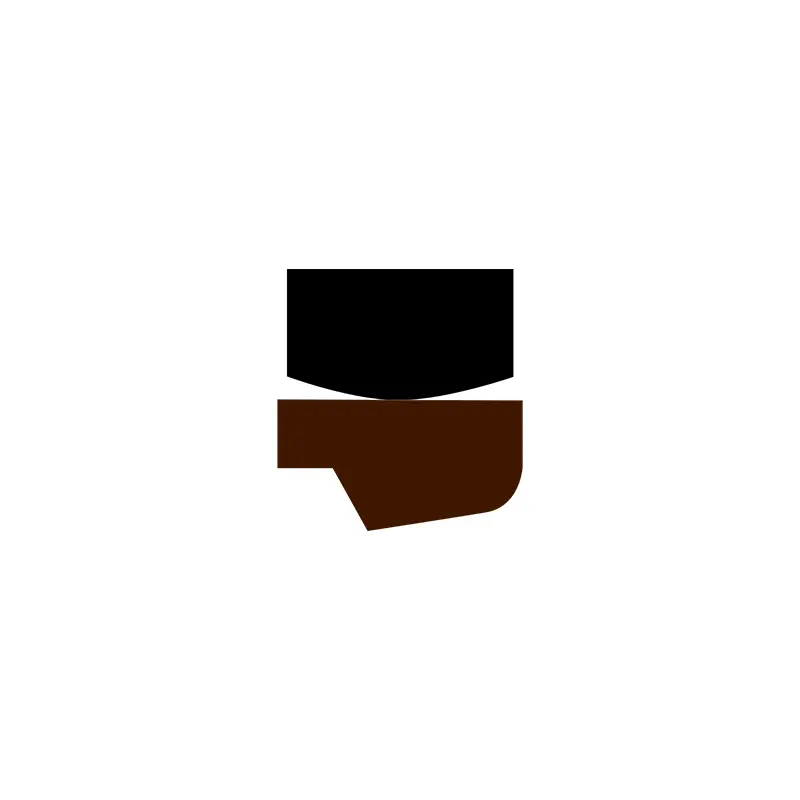

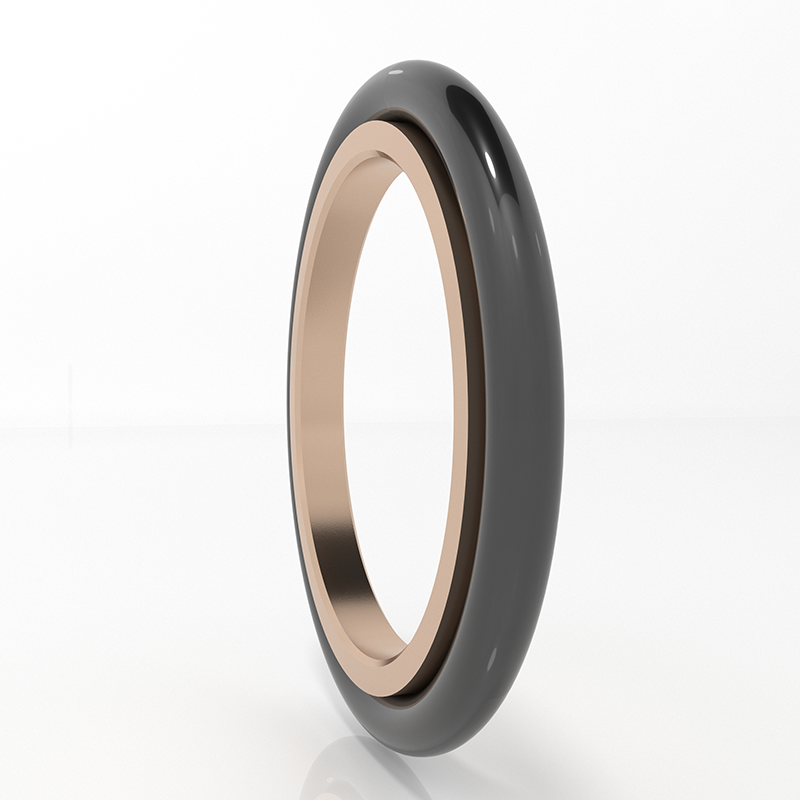

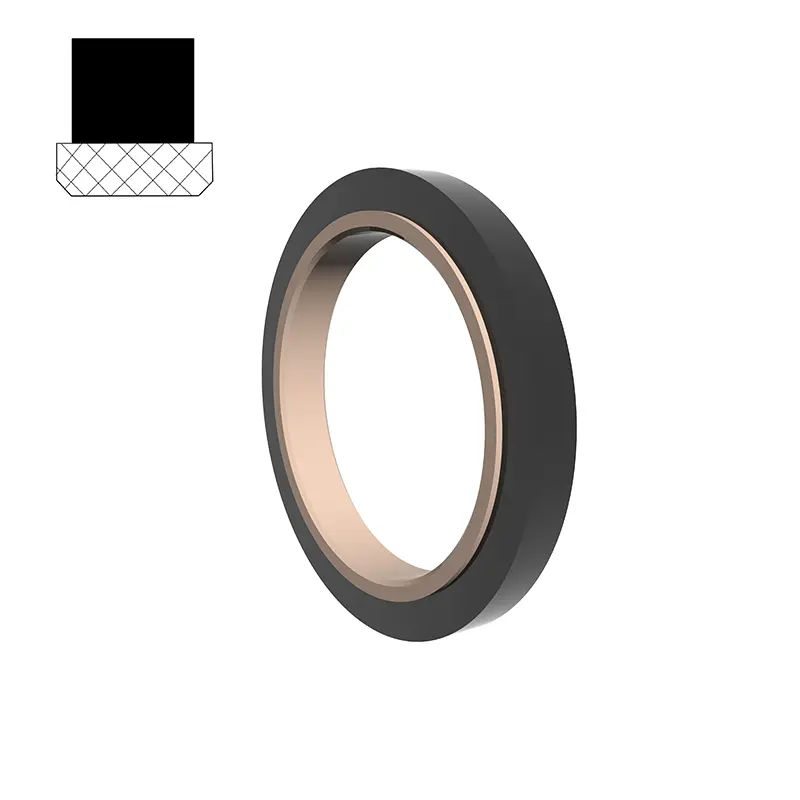

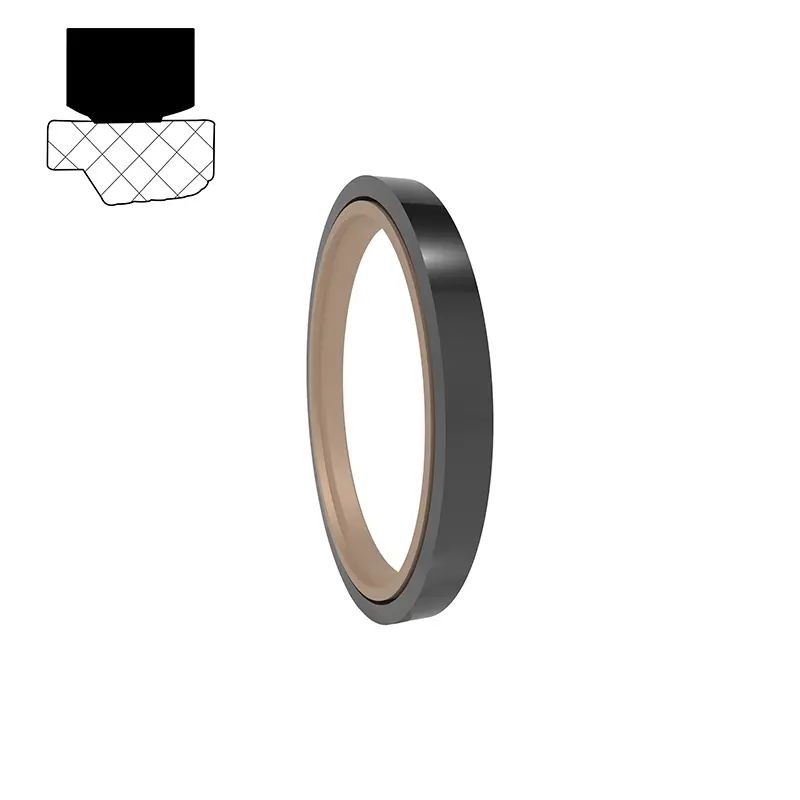

RC12, doldurulmuş bir ptfe pilləli möhürləmə üzük və düzbucaqlı bir rezin üzükdən ibarətdir, hidravlik qarşılıqlı hərəkət bir tərəfli təzyiq sızdırmazlığı üçün uyğundur. Düzbucaqlı halqa radial güc verir və möhürləmə halqasının aşınmasını kompensasiya edir. Ümumiyyətlə bələdçi üzüyü ilə birlikdə istifadə olunur. Split (açıq) yivlər 30 mm-dən az olan çubuq diametri üçün istifadə edilməlidir. Əsasən ağır hidrolik avadanlıqlarda istifadə olunur.
Xüsusiyyətlər:
1. Aşağı sürtünmə, kiçik başlanğıc müqavimət, hamar hərəkət, bərabər dinamik və statik sürtünmə, sürünən yoxdur;
2. Təzyiq və sərt şərtlərdə çox yüksək təzyiq sabitliyi;
3. Yüksək həyat, yağsız yağlama möhürləri üçün istifadə edilə bilər;
4. Su kimi aşağı özlülük mediasını möhürləmək üçün istifadə edilə bilər;

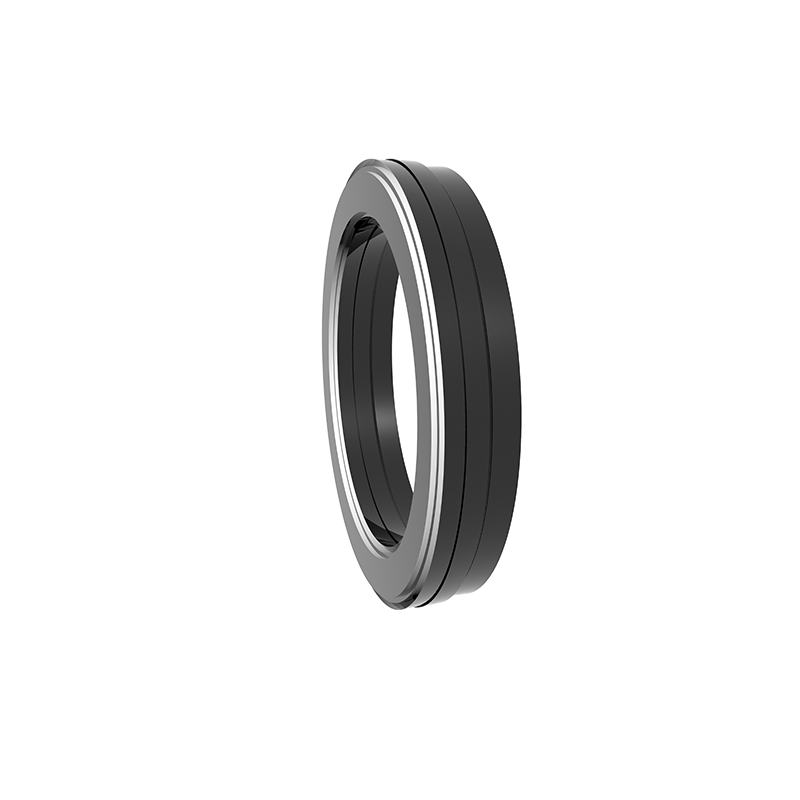

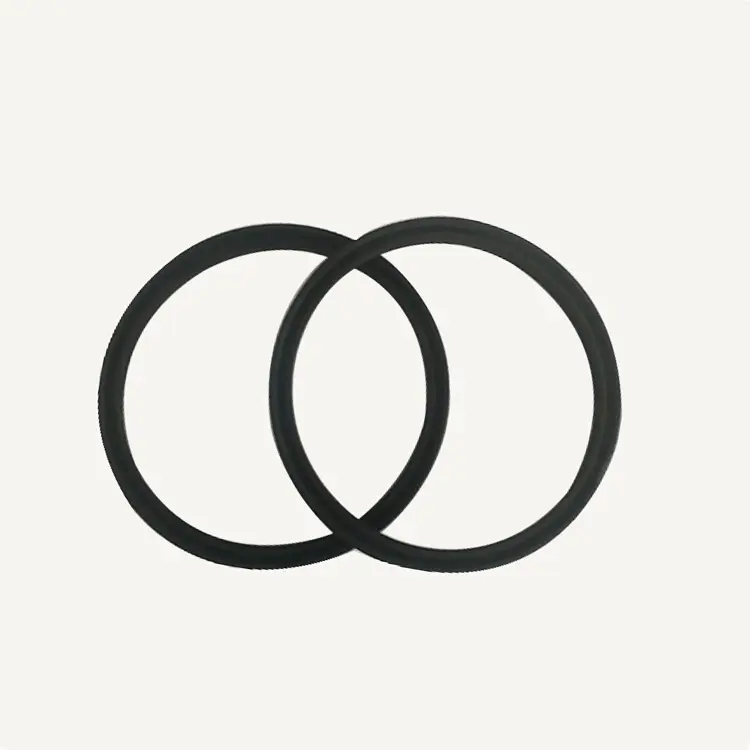

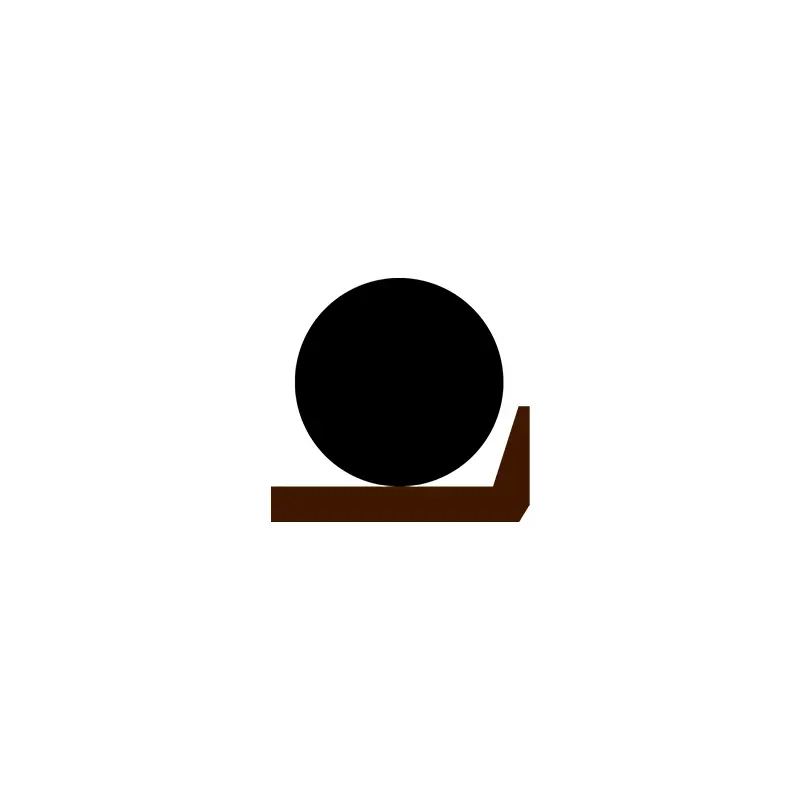

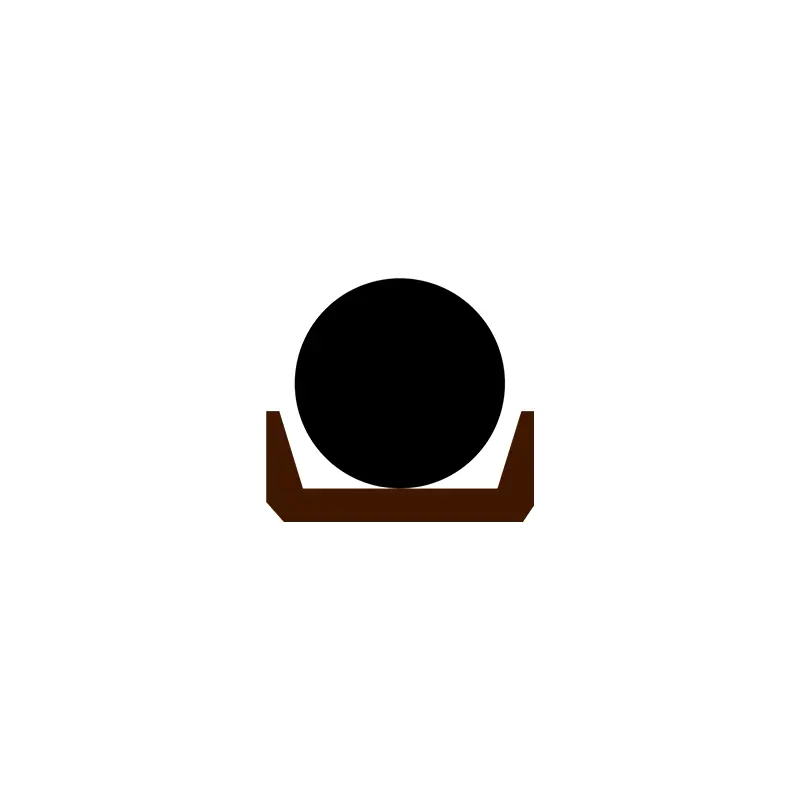

SPNC / RC13, bir PTFE qapaq formalı möhürləmə üzüyü və hidravlik və pnevmatik qarşılıqlı hərəkətlər üçün uyğun olan bir o formalı rezin halqasından ibarətdir. O formalı halqa radial güc verir və möhürləmə halqasının aşınmasını kompensasiya edir. Sızdırmazlıq ring, yaxşı təqib kompensasiya qabiliyyəti olan nazik bir dodaq dizaynı qəbul edir, buna görə möhürləmə performansı yaxşıdır və GB12350 Ring Groove-da quraşdırıla bilər. Split (açıq) yivlər 30 mm-dən az olan çubuq diametri üçün istifadə edilməlidir. Xüsusiyyətlər:
1. Həm hidravlik, həm də pnevmatik üçün istifadə edilə bilər və iki istiqamətli təzyiq sızdırmazlığı üçün istifadə edilə bilər;
2. Aşağı sürtünmə, kiçik başlanğıc müqavimət, hamar hərəkət, bərabər dinamik və statik sürtünmə və sürünən yoxdur;
3. Uzun ömür, yağsız yağlama möhürləri üçün istifadə edilə bilər;
4. Kiçik struktur məkan, asan quraşdırma və texniki xidmət;

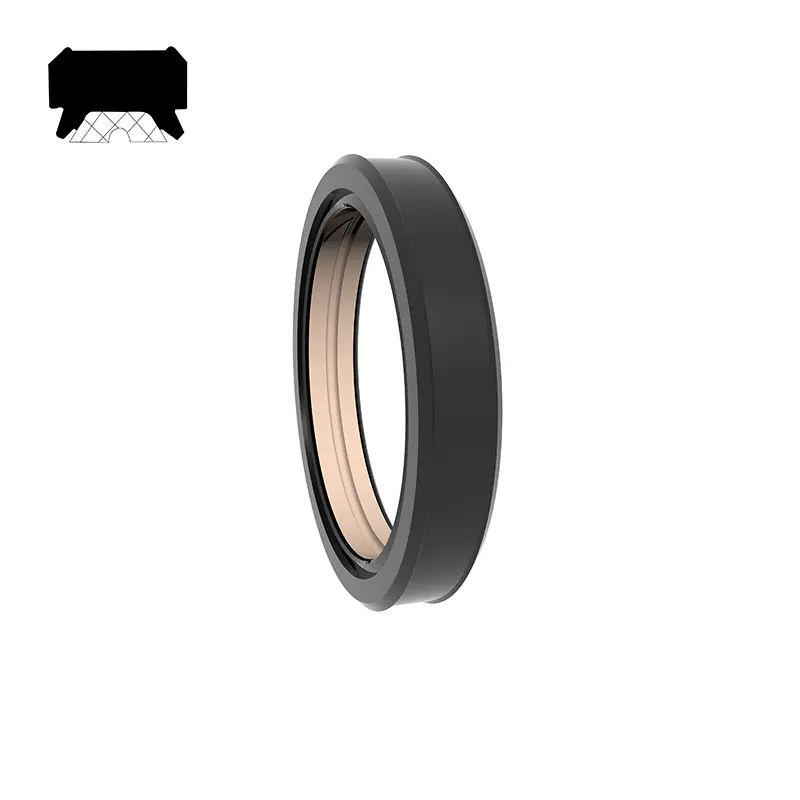

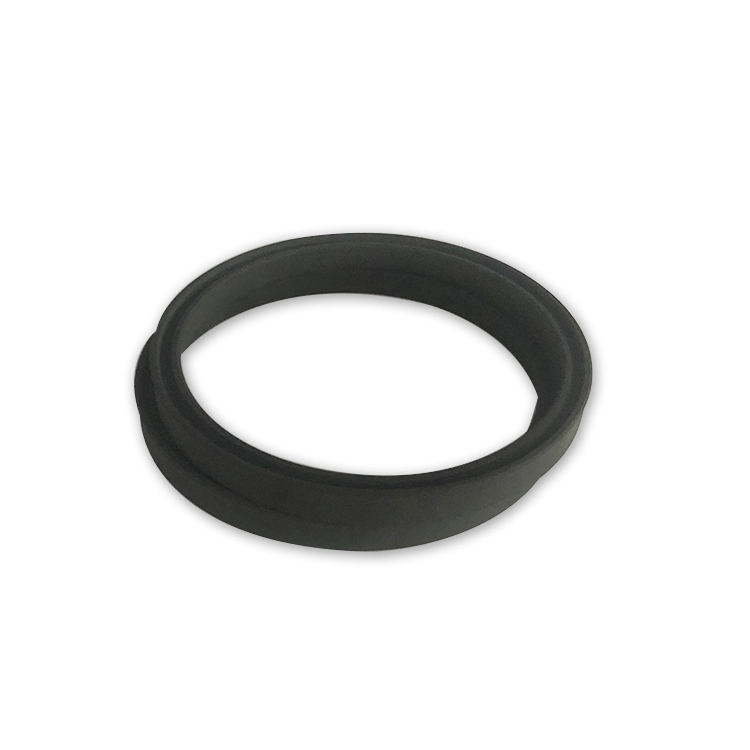

RC14, bir PTFE üçbucaqlı möhürləmə üzüyü və hidravlik və pnevmatik qarşılıqlı hərəkət üçün uyğun olan bir o formalı rezin üzükdən ibarətdir. O-ring radial güc verir və möhürləmə halqasının aşınmasını kompensasiya edir. Sızdırmazlıq üzgüsü nazik bir dodaq dizaynı qəbul etdiyi üçün təqib kompensasiya qabiliyyəti daha yaxşıdır, buna görə möhürləmə performansı yaxşıdır. Split (Açıq) Yiv 30 mm-dən az olan çubuq diametri üçün istifadə edilməlidir. Xüsusiyyətlər:
1. Həm hidravlik, həm də pnevmatik üçün istifadə edilə bilər;
2 aşağı sürtünmə, kiçik başlanğıc müqavimət, hamar hərəkət, bərabər dinamik və statik sürtünmə, sürünən;
3. Uzun ömür, yağsız yağlama möhürləri üçün istifadə edilə bilər;
4. Kiçik struktur məkan, asan quraşdırma və texniki xidmət;

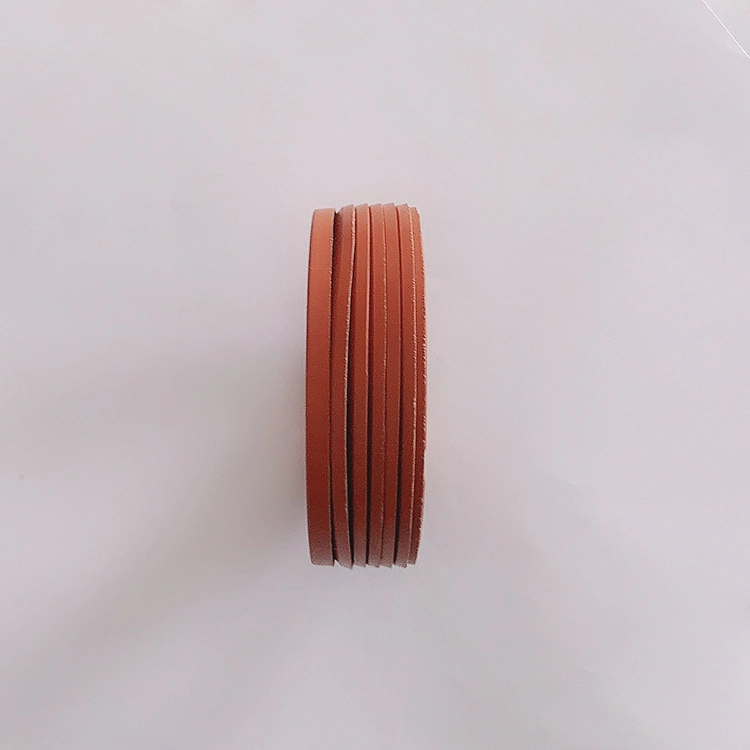

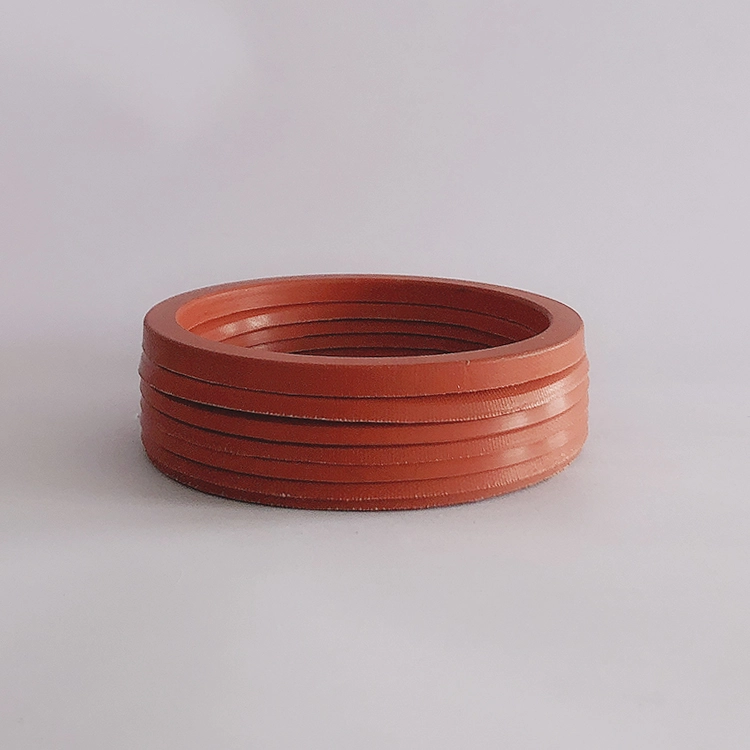

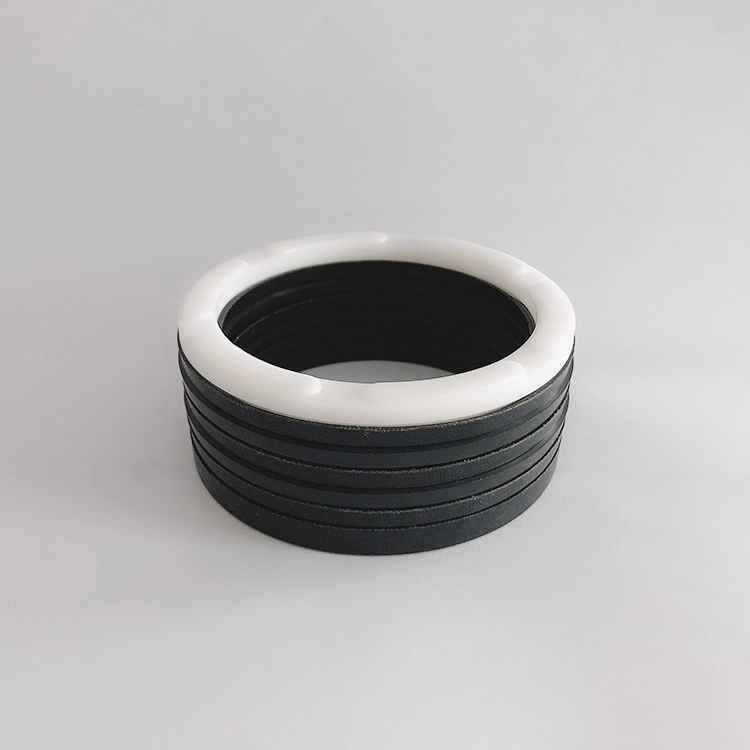

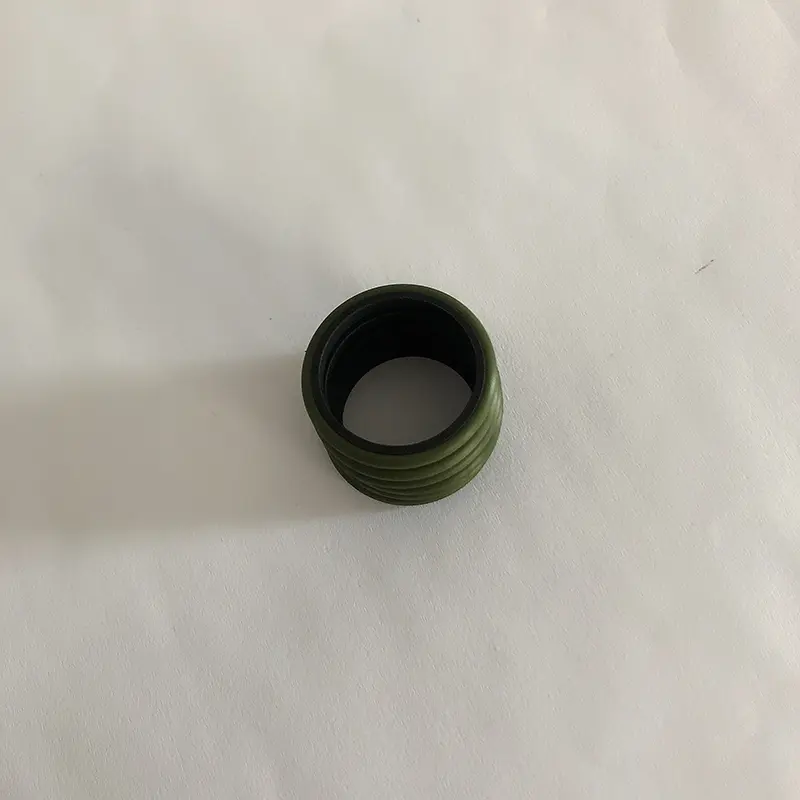

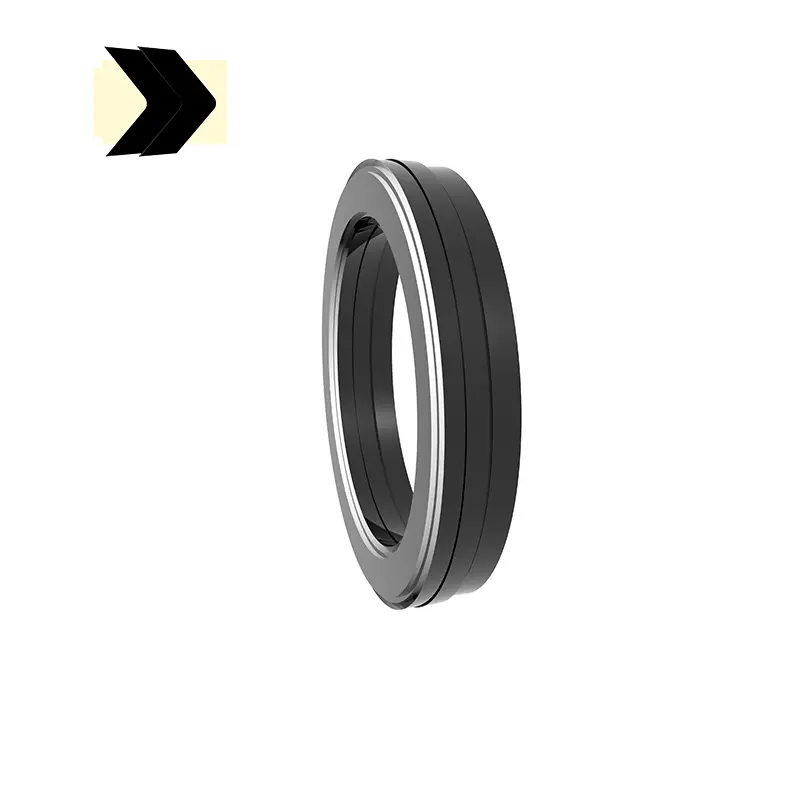

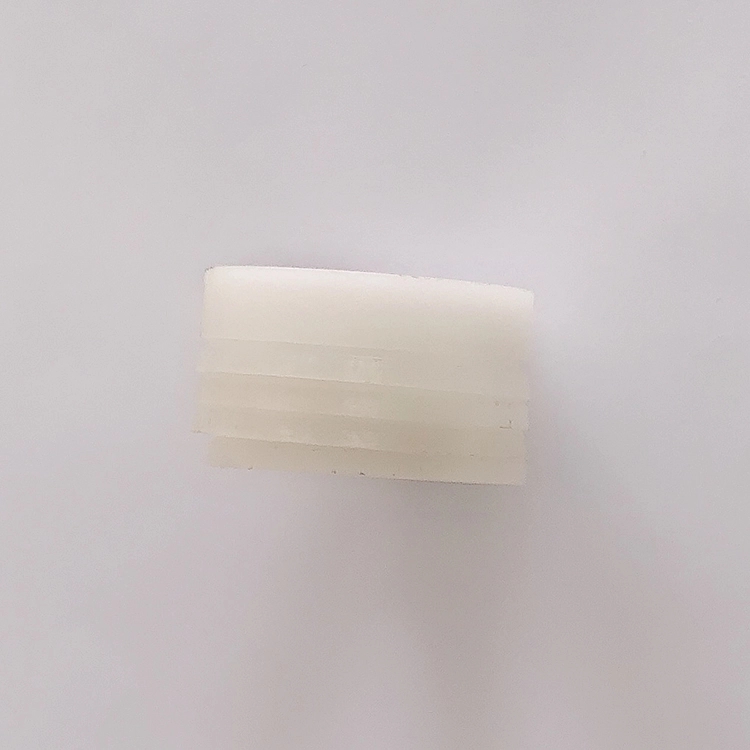

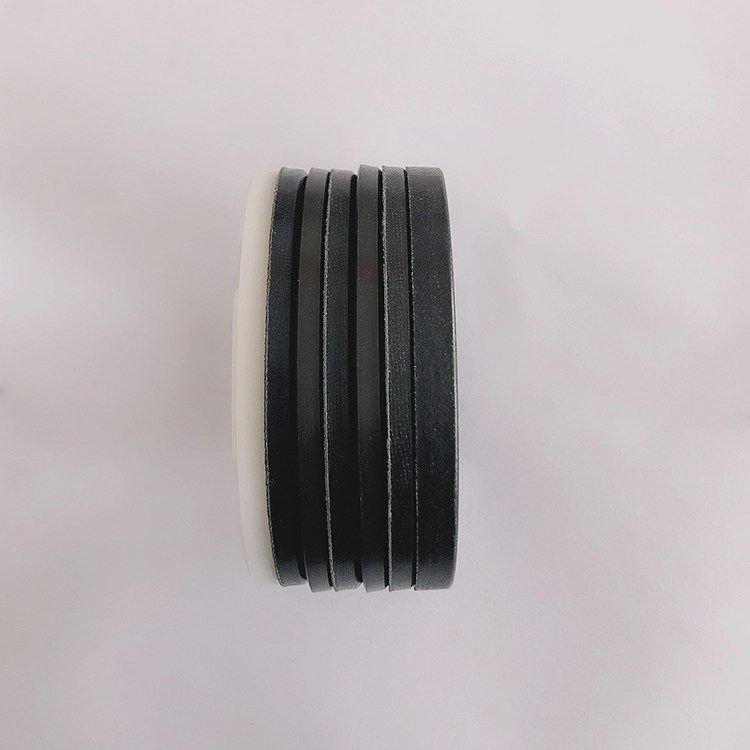

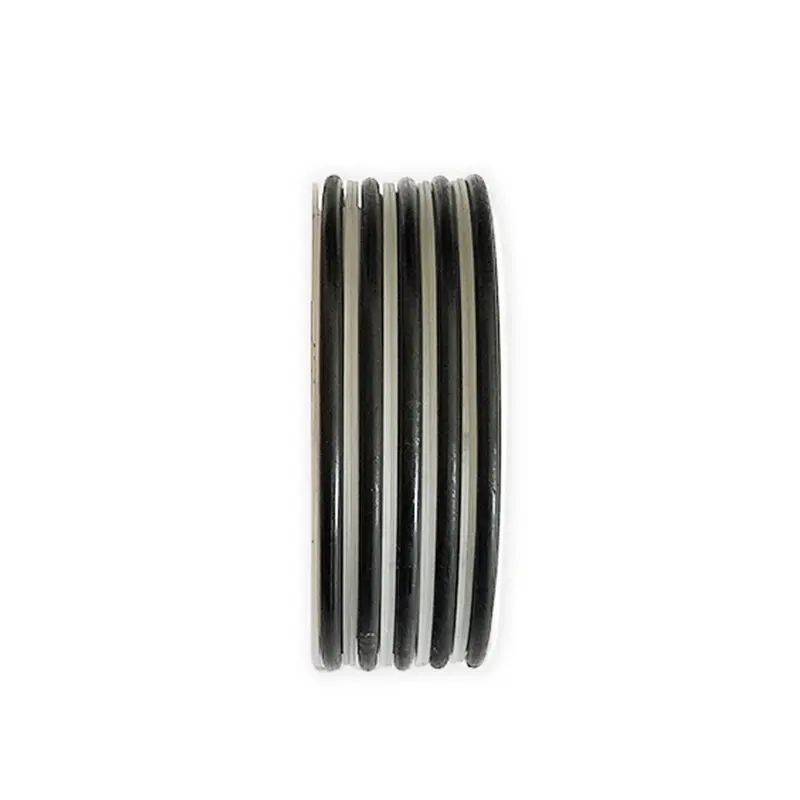

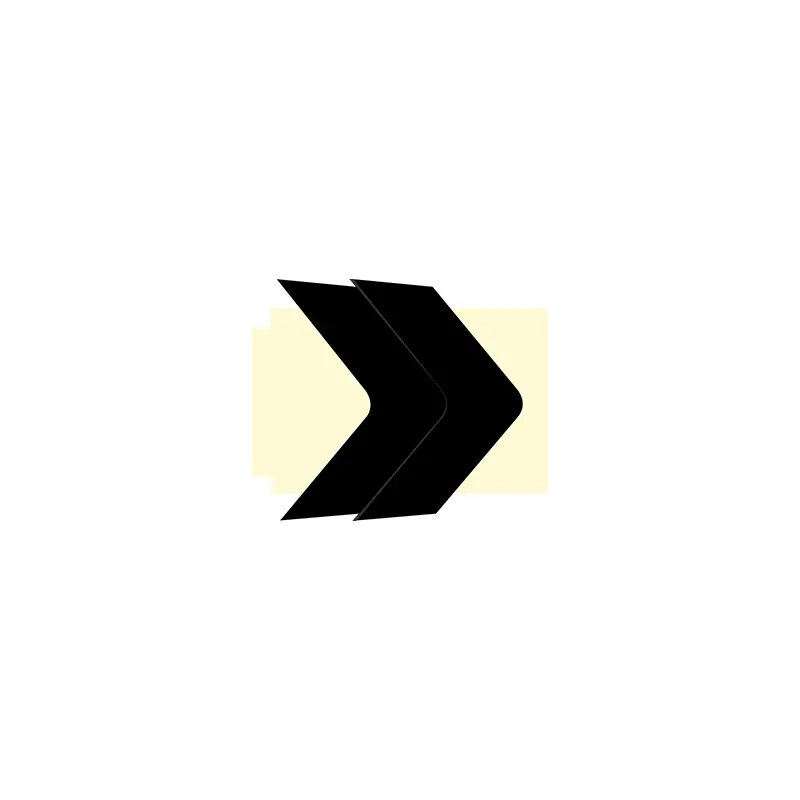

RC15, V şəkilli möhürləmə üzüklərinin, bir təzyiq üzüyü və dəstək ringinin bir dəst (3-dən çoxu) ibarətdir və hidravlik qarşılıqlı hərəkət bir tərəfli təzyiq sızdırmazlığı üçün uyğundur. Quraşdırma zamanı möhürləmə materialına uyğun yağ tətbiq olunmalıdır. İnteqral (qapalı) yivdə quraşdırıla bilməz. Xüsusiyyətlər:
1. Müxtəlif məqsədlər üçün optimal şəkildə tənzimlənə bilən müxtəlif materiallar mövcuddur;
2. Sərt iş şəraitində istifadə edilə bilər və demək olar ki, bütün media və sərt şərtlər üçün uyğundur;
3. Uzun bir xidmət həyatı var və yağsız yağlanmış möhürlər üçün istifadə edilə bilər (ağlabatan material seçimi);
4. Mühürleme və sürtünmə, kasketi tənzimləməklə tənzimlənə bilər və eksenel ölçüsü, V şəkilli möhürləmə halqasını əlavə etmək və ya çıxarmaqla tənzimlənə bilər;
5. Sızdırmazlıq səthi keyfiyyəti zəif olsa da effektiv işləyə bilər.

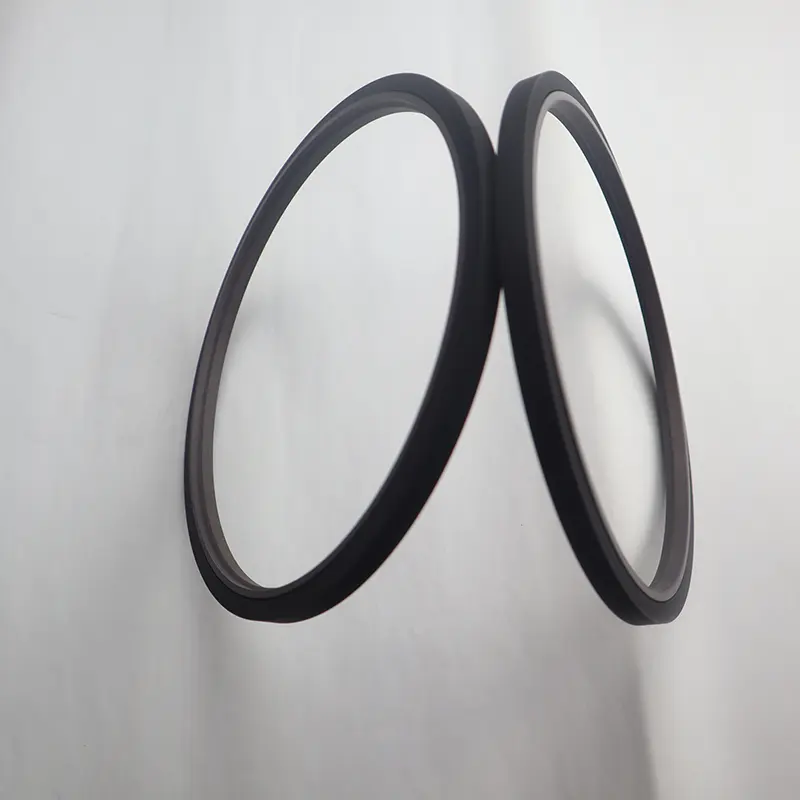

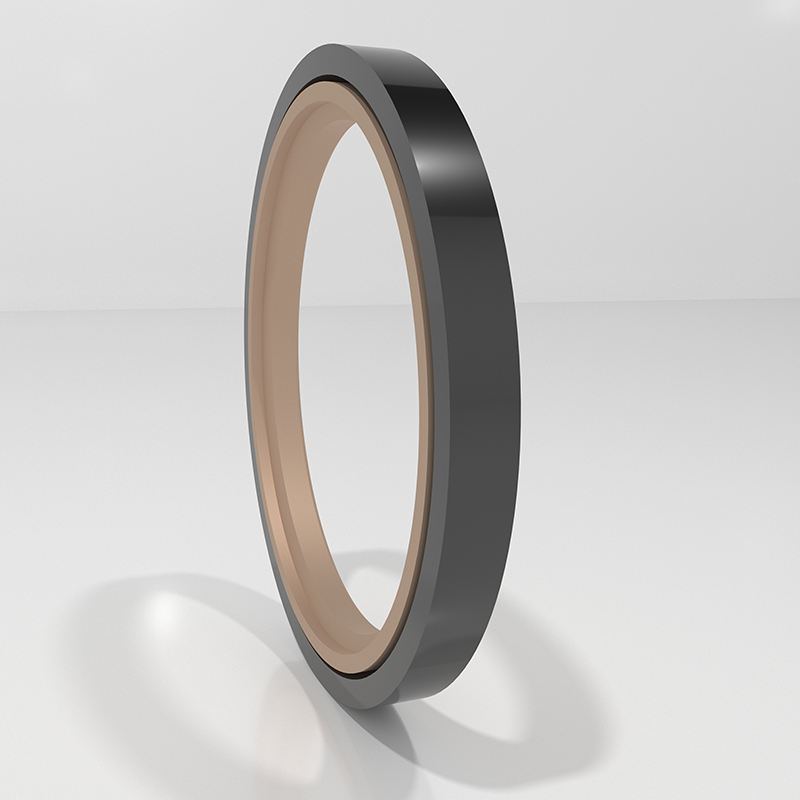

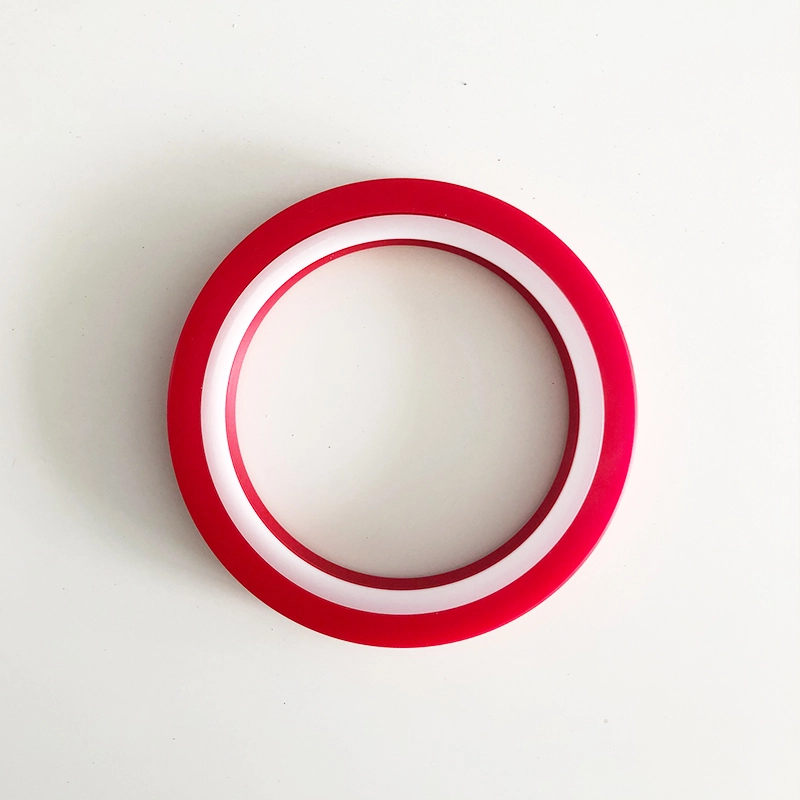

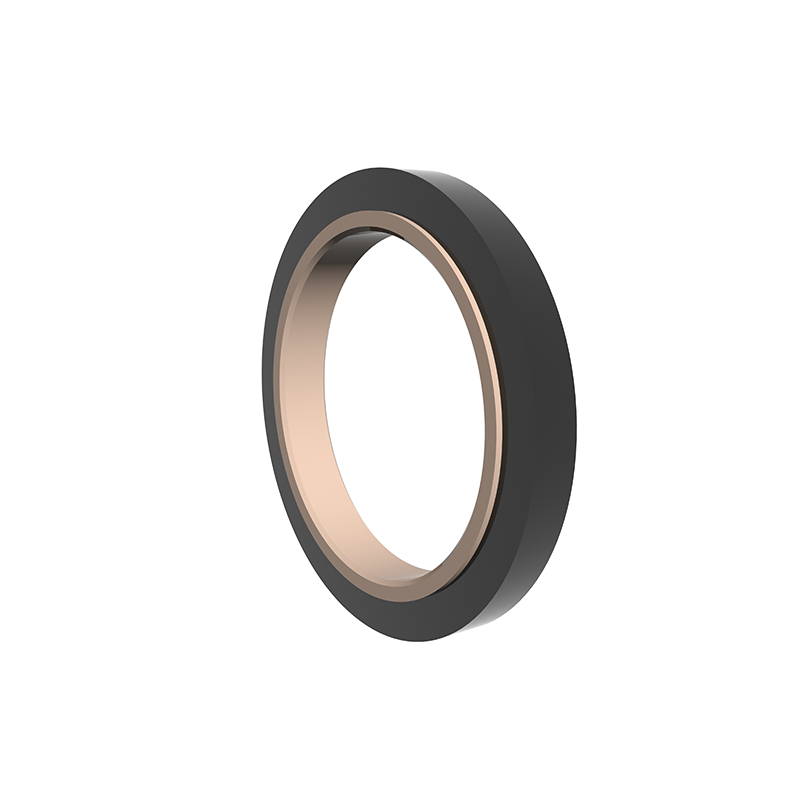

SPN, doldurulmuş bir ptfe düzbucaqlı möhürləmə üzük və düzbucaqlı bir rezin üzükdən ibarətdir, hidravlik və pnevmatik qarşılıqlı hərəkətlər üçün uyğunluq istiqamətli təzyiq möhürü. Düzbucaqlı halqa radial güc verir və möhürləmə halqasının aşınmasını kompensasiya edir. Split (açıq) yivlər 30 mm-dən az olan çubuq diametri üçün istifadə edilməlidir.
Xüsusiyyətlər:
1. Aşağı sürtünmə, kiçik başlanğıc müqavimət, hamar hərəkət, bərabər dinamik və statik sürtünmə, sürünən yoxdur;
2. Hidravlik və pnevmatik ikili istifadə möhürləri, iki istiqamətli təzyiq sızdırması üçün istifadə edilə bilər;
3. Yüksək həyat, yağsız yağlama möhürləri üçün istifadə edilə bilər;
4. Kiçik struktur məkan, asan quraşdırma və texniki xidmət;

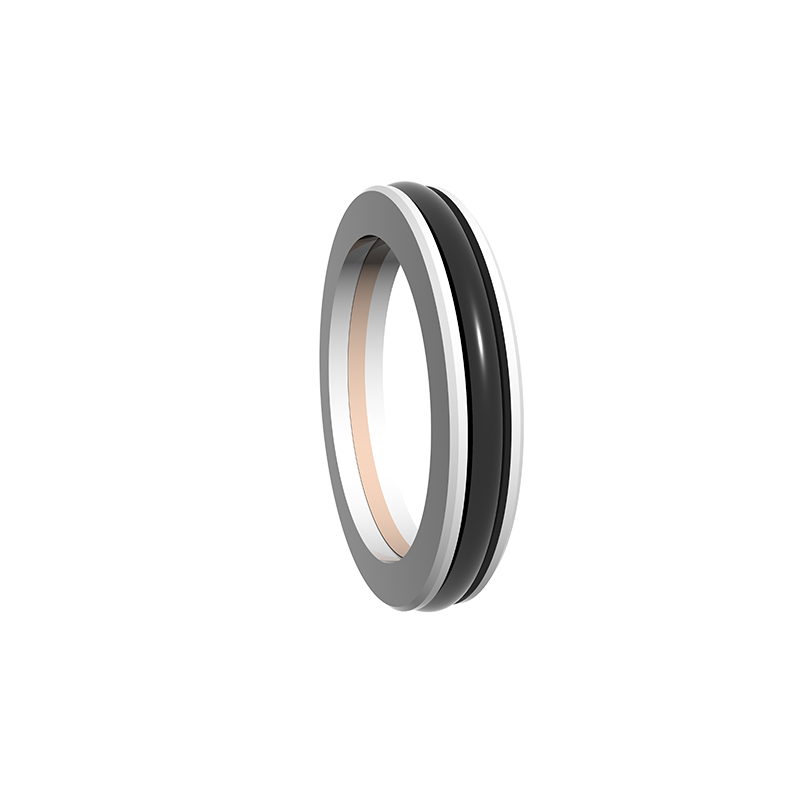

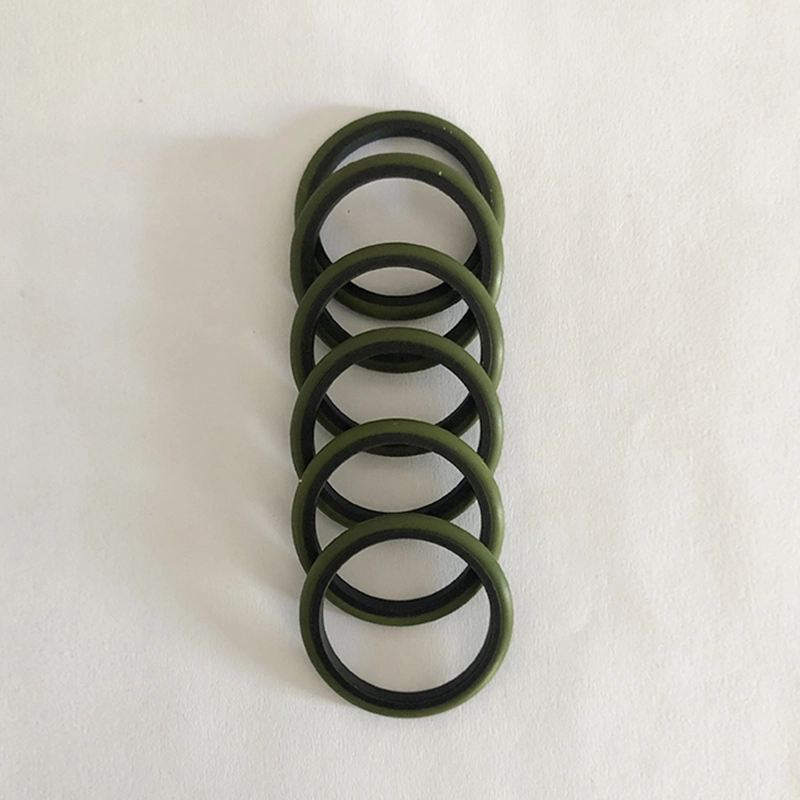

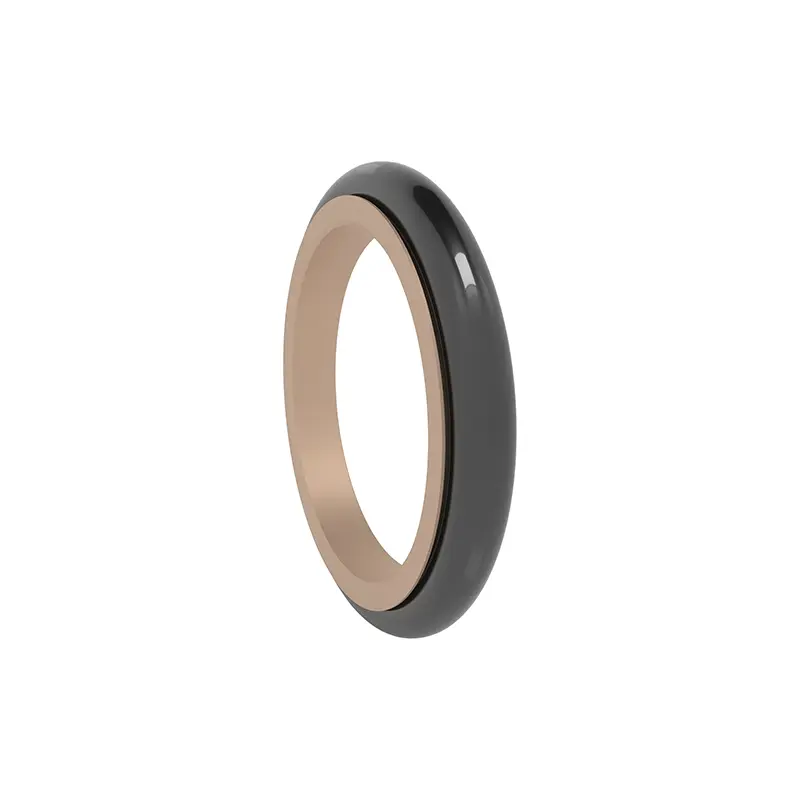

RC17 hidravlik və pnevmatik qarşılıqlı iki istiqamətli iki istiqamətli təzyiq möhürlənməsi üçün uygundur. O-ring radial güc verir və möhürləmə halqasının aşınmasını kompensasiya edir. Split (açıq) yivlər 30 mm-dən az olan çubuq diametri üçün istifadə edilməlidir. Xüsusiyyətlər:
1. Aşağı sürtünmə, kiçik başlanğıc müqavimət, hamar hərəkət, bərabər dinamik və statik sürtünmə, sürünən yoxdur;
2. Hidravlik və pnevmatik ikili istifadə möhürləri, iki istiqamətli təzyiq sızdırması üçün istifadə edilə bilər;
3. Uzun ömür, yağsız yağlama möhürləri üçün istifadə edilə bilər;
4. Kiçik struktur məkan, asan quraşdırma və texniki xidmət:

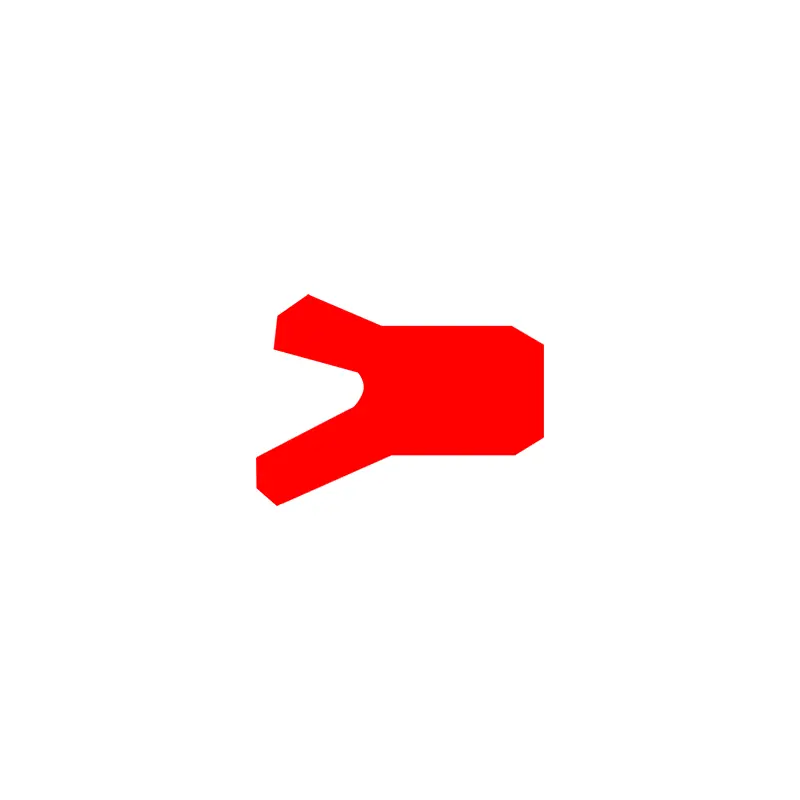

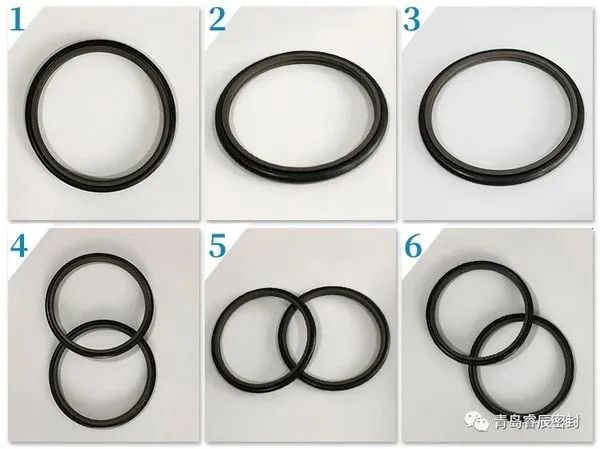

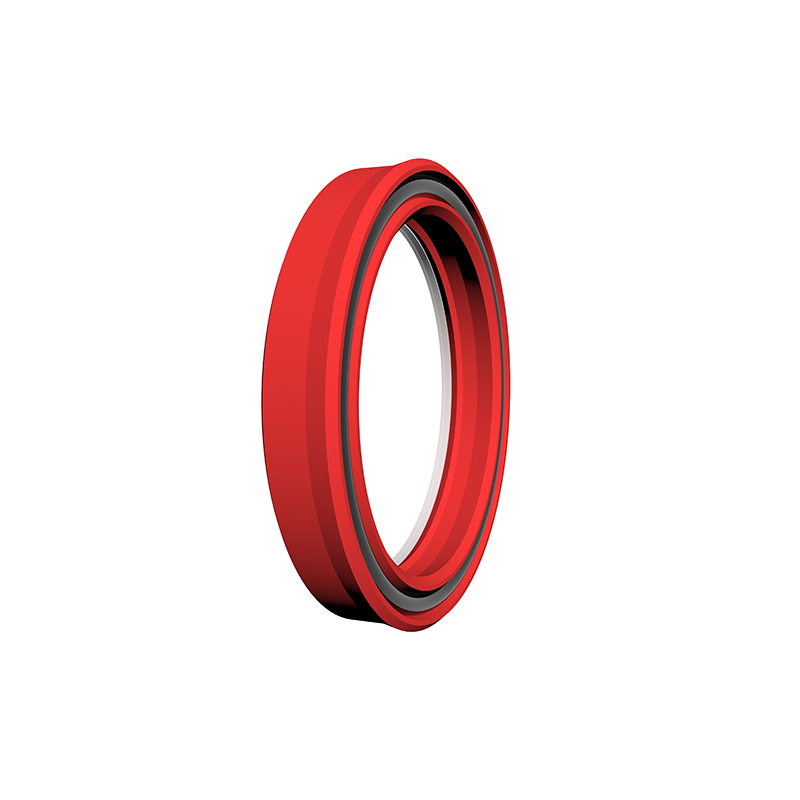

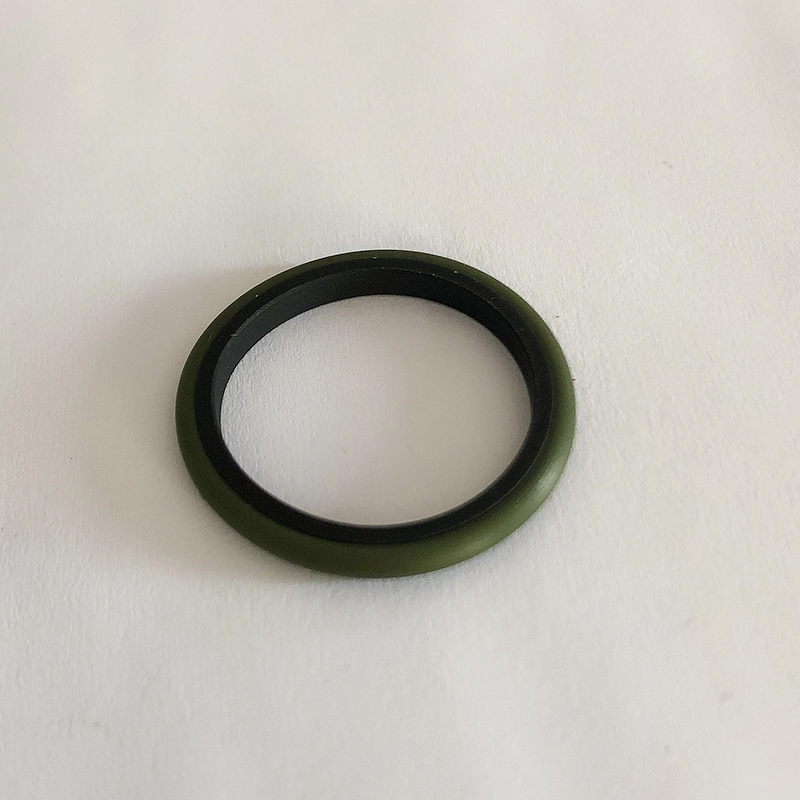

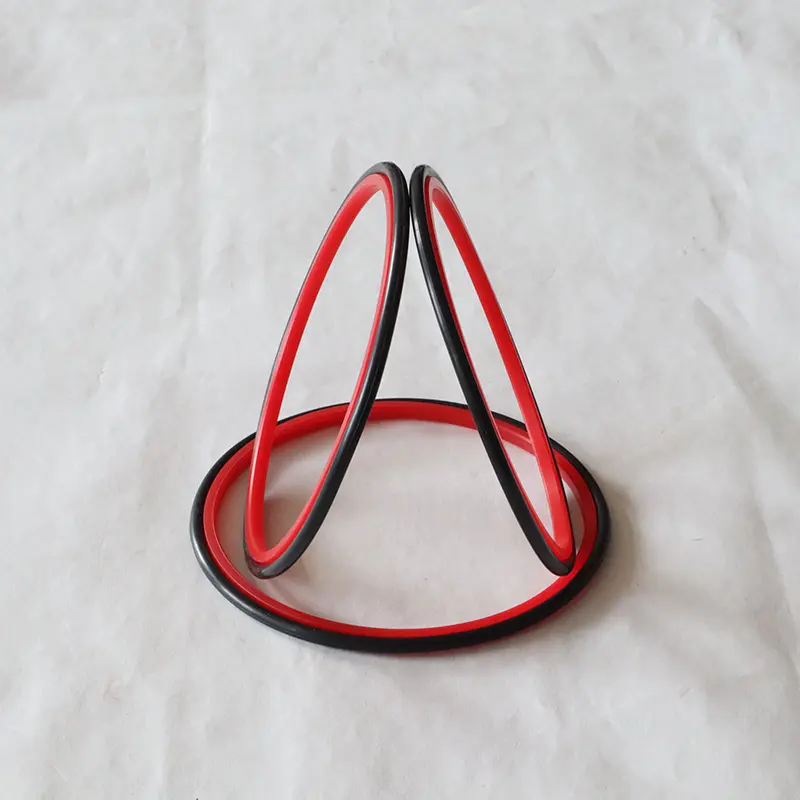

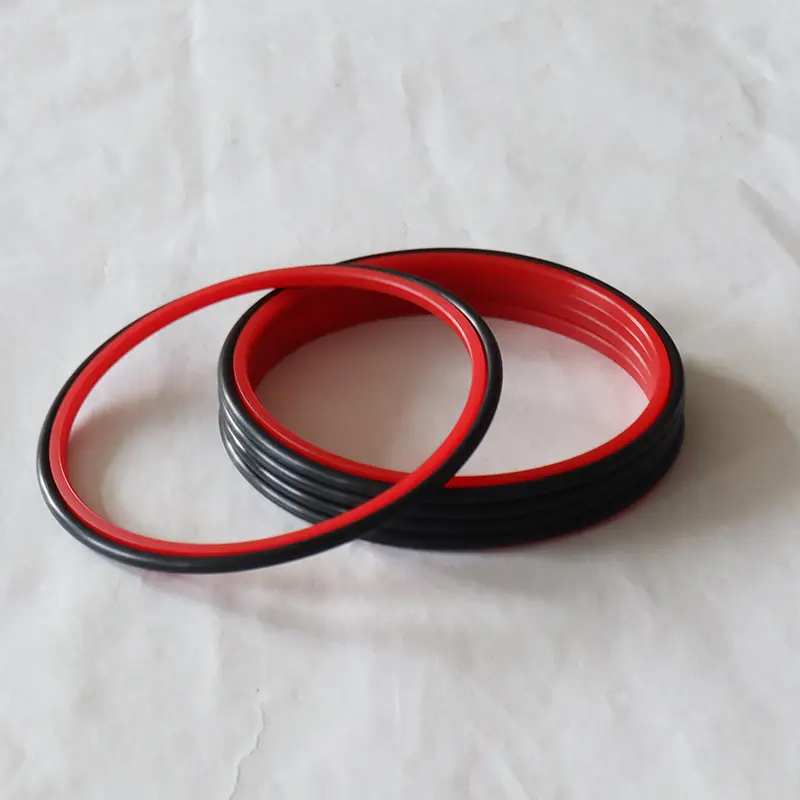

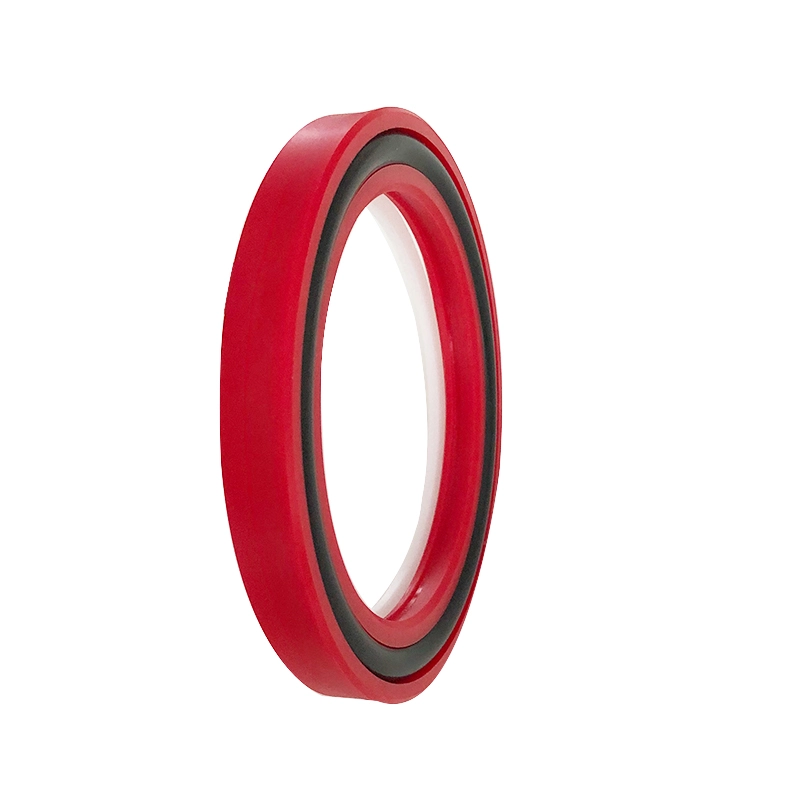

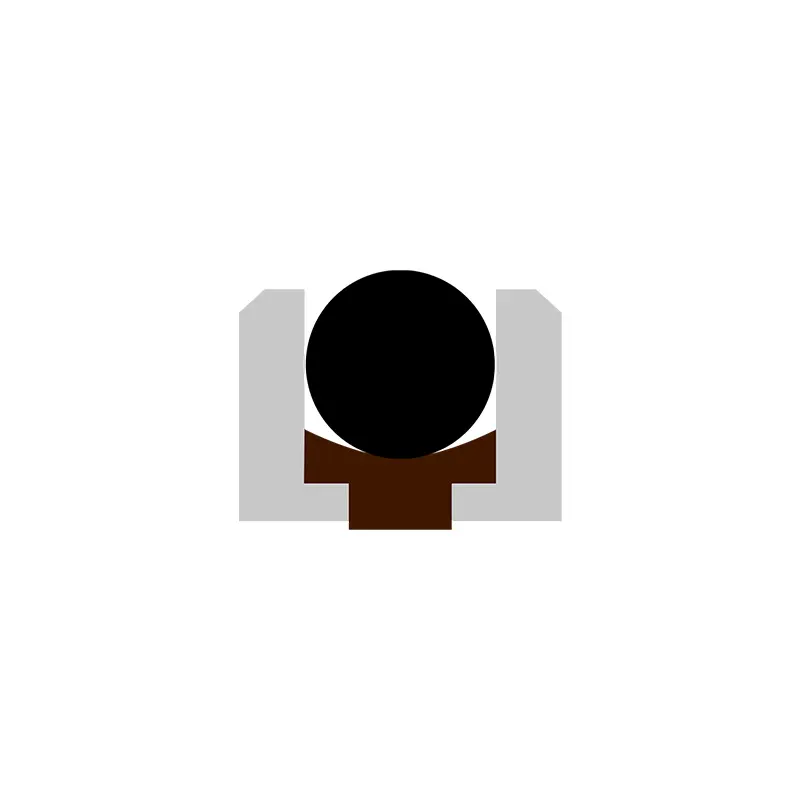

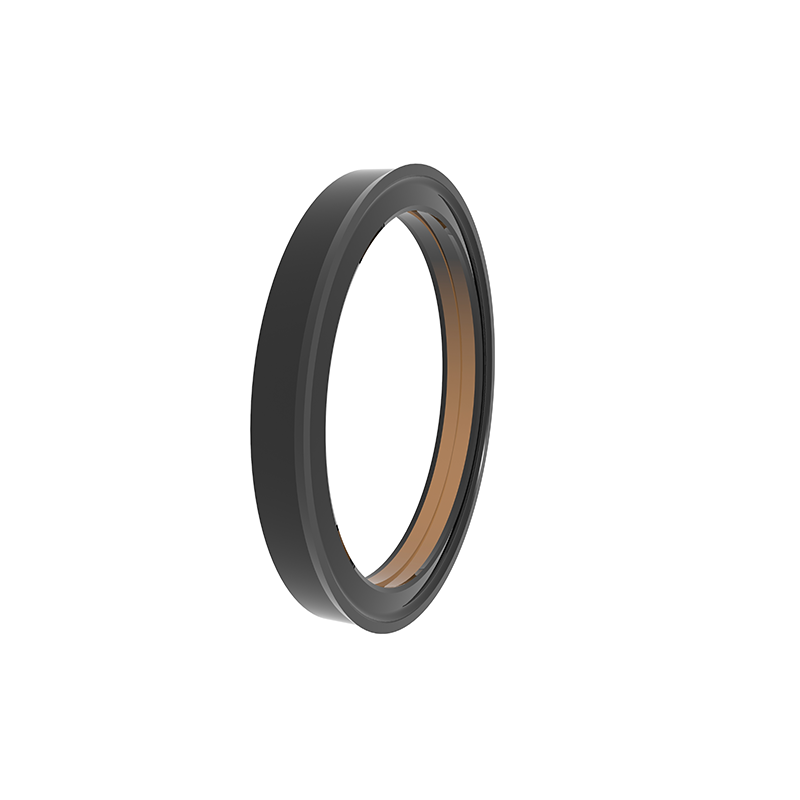

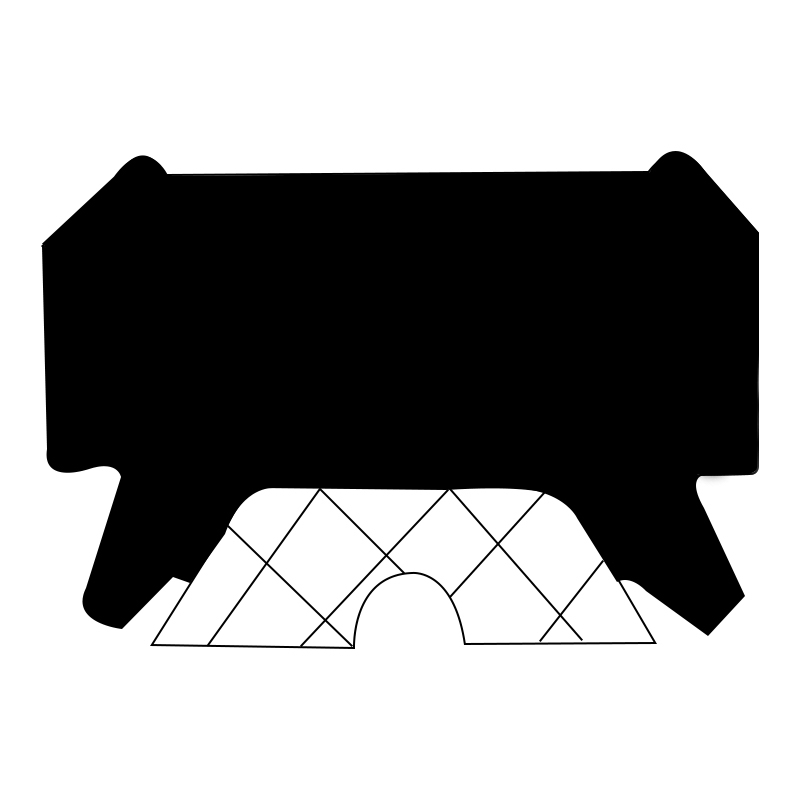

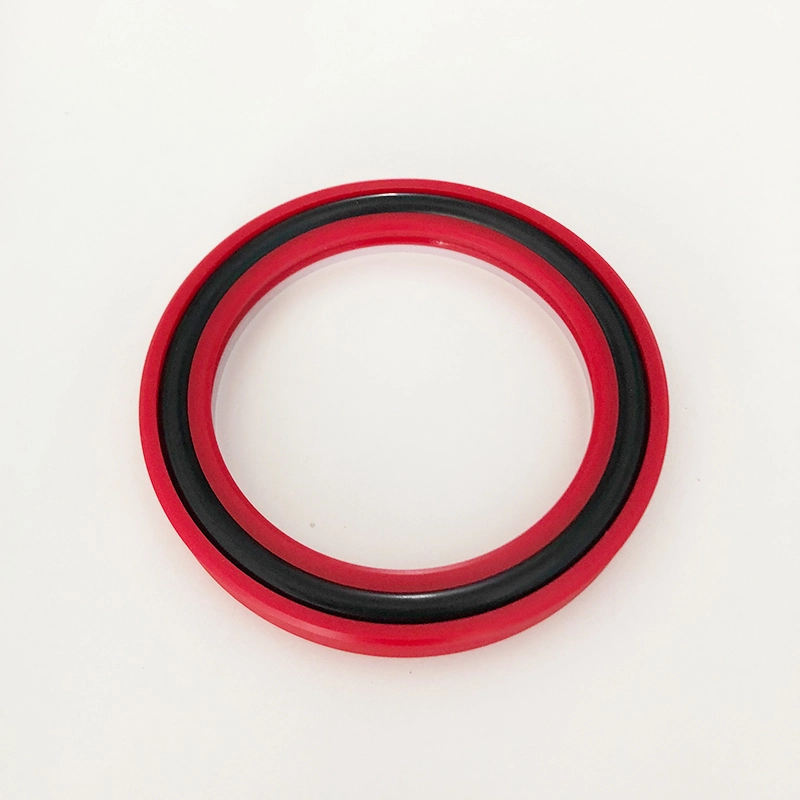

GTDI, xüsusi formalı bir rezin (və ya poliuretan) elastomer və dəyişdirilmiş PTFE möhürləmə halqasından ibarətdir və yaxşı sızdırmazlıq, uzun ömürlü, aşağı sürtünmə və s. PTFE dolu bir möhürləmə üzük, iki L formalı plastik dəstək üzükləri və elastik bir qüvvə O-ring, uzun ömür, aşağı sürtünmə, sürünən və s. xüsusiyyətlərinə malikdir.

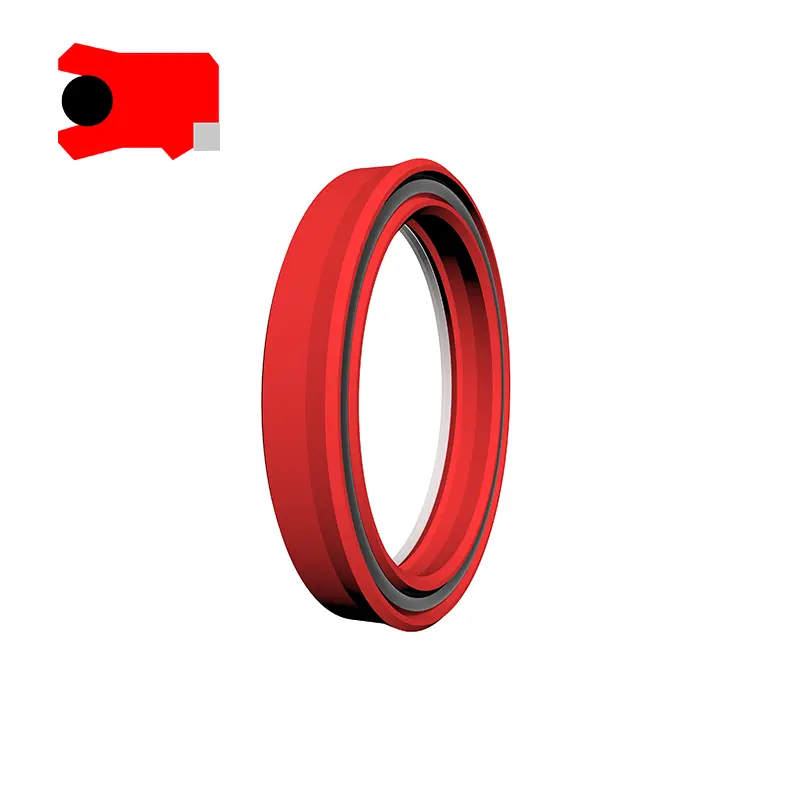

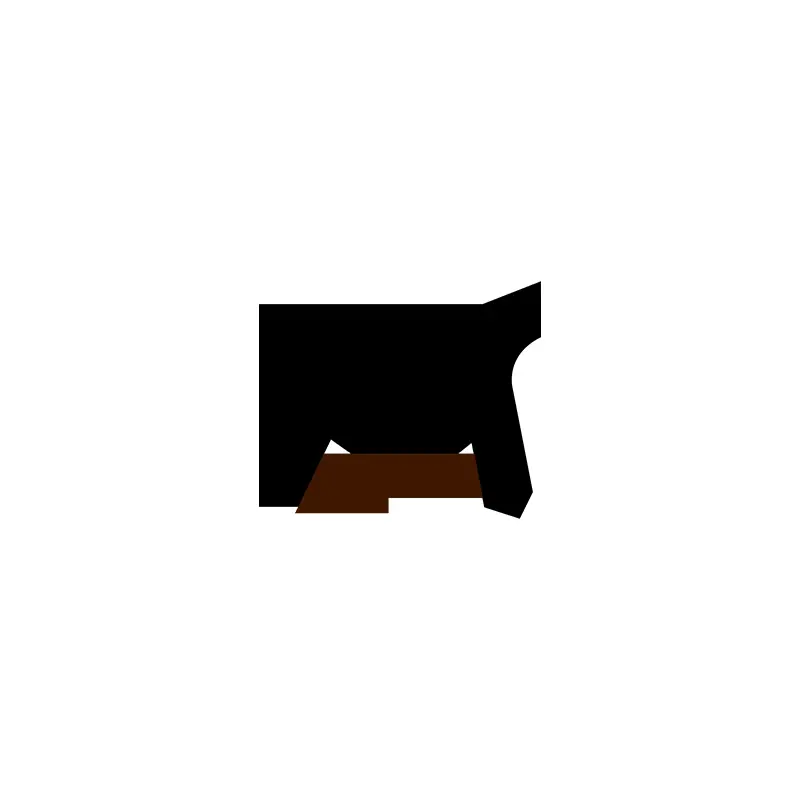

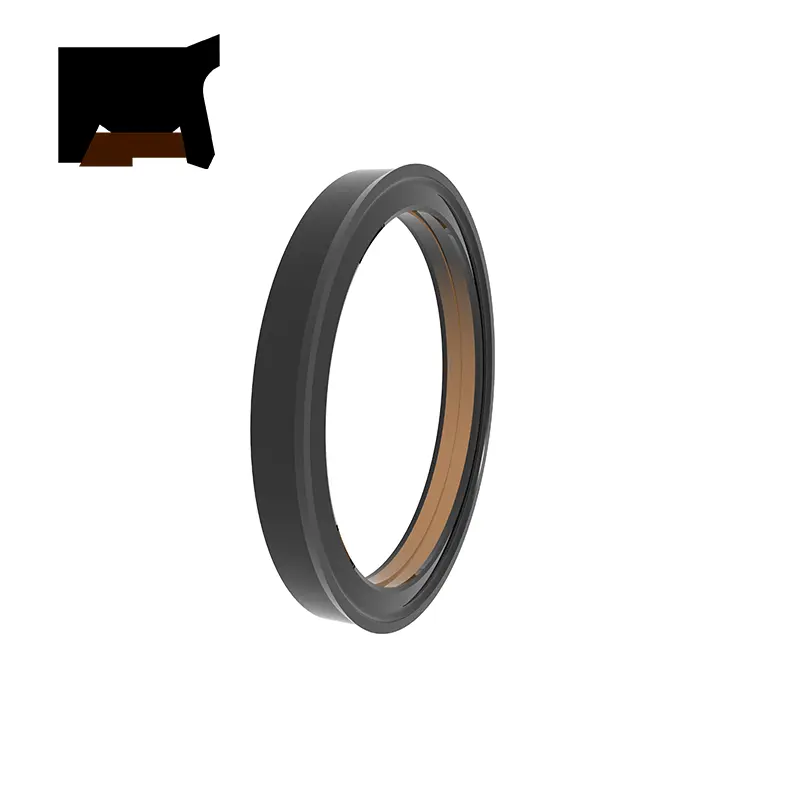

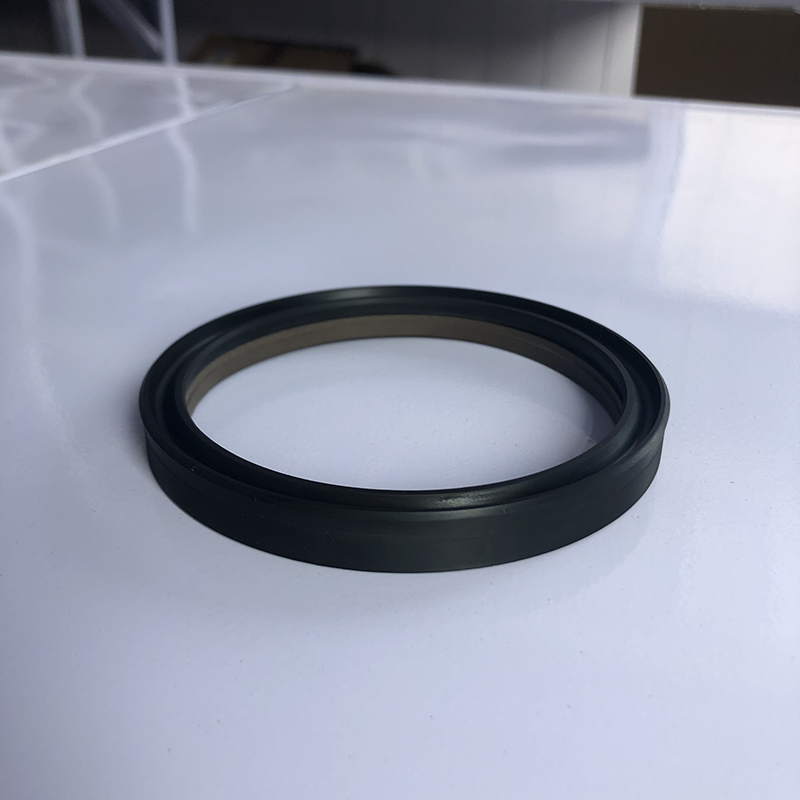

BD tipli möhürləmə ring, əsasən sızdırmazlıqlar, piston çubuqları, piston çubuqları, saxta maşınlar üçün maşın və hidravlik avadanlıqları üçün istifadə olunan bir piston çubuğu möhürüdür. Xüsusiyyətlər:
1. Titrəmə yükləri və təzyiq zirvələrinə həssasdır
2. Extrussiya əleyhinə qabiliyyət
3. Yük və aşağı temperaturun altında daha yaxşı möhürləmə
4. Sərt iş şəraiti üçün uyğundur

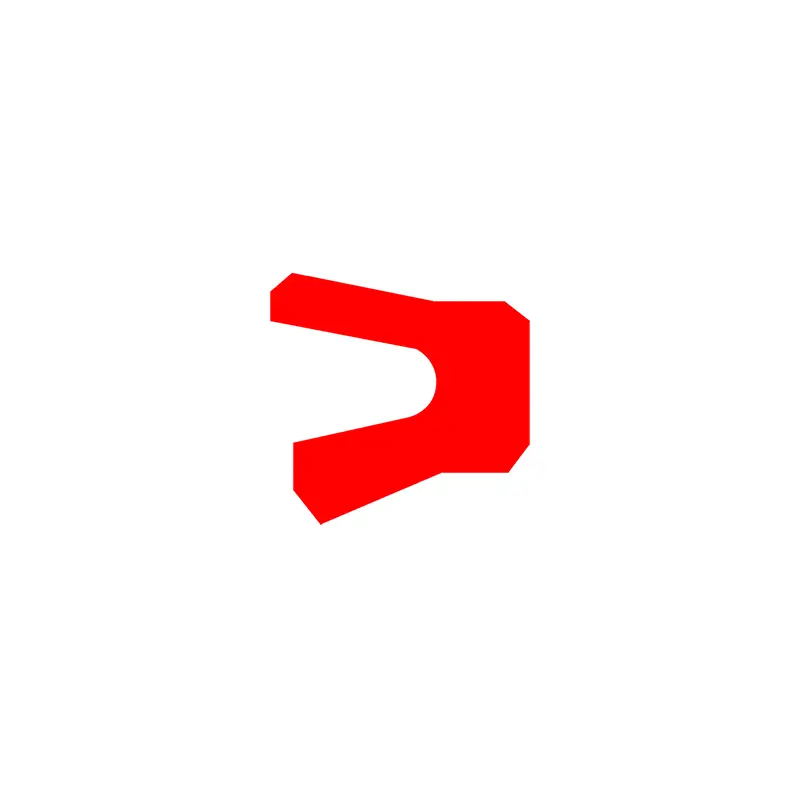

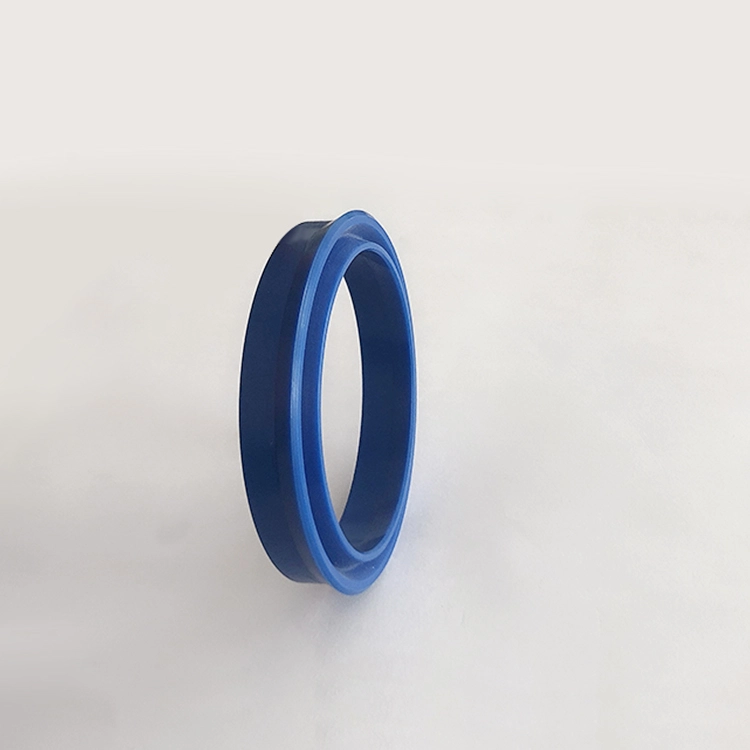

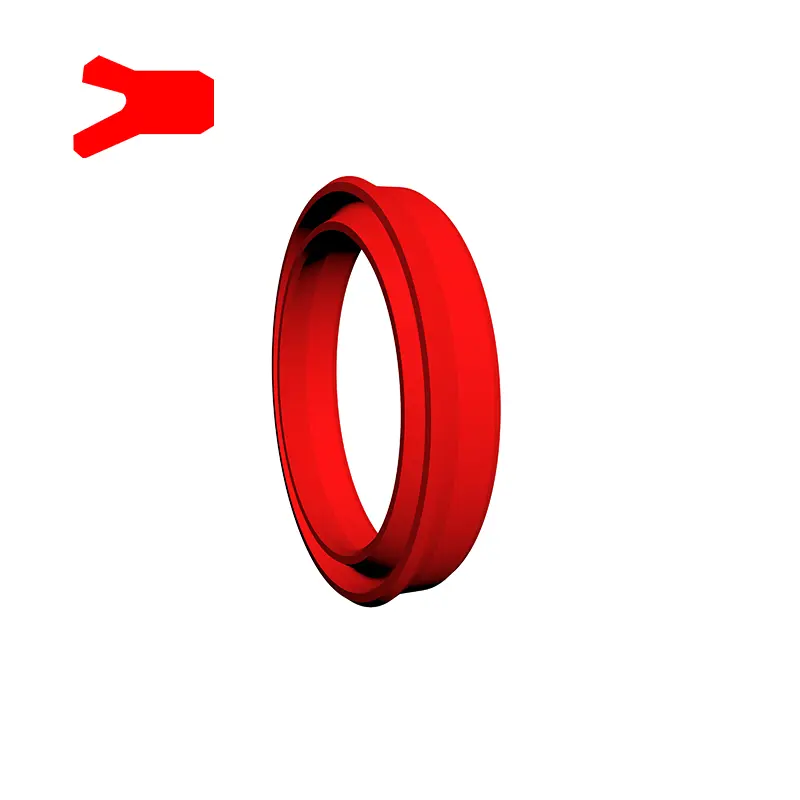

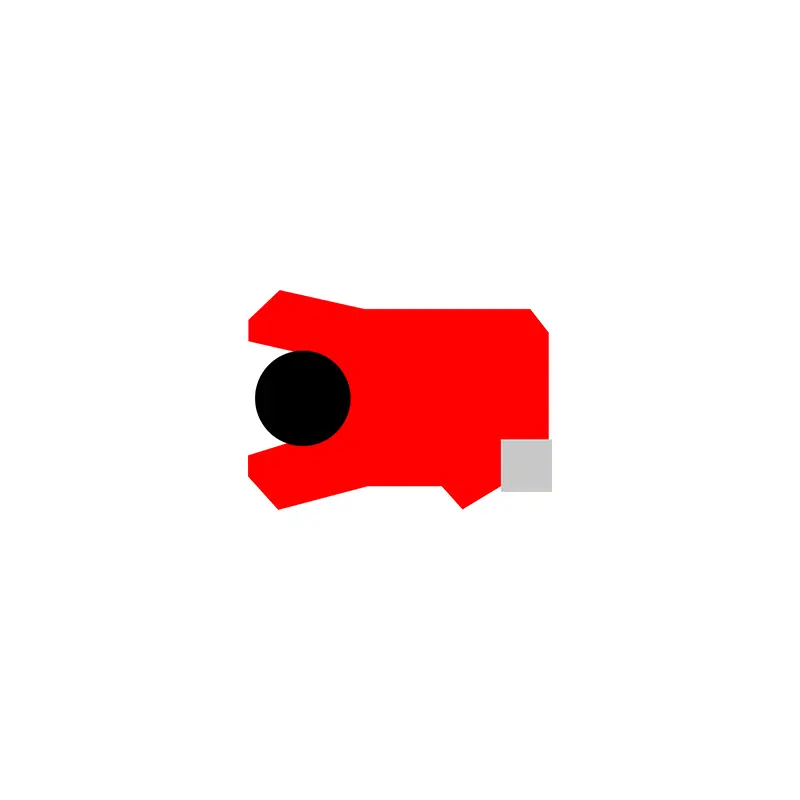

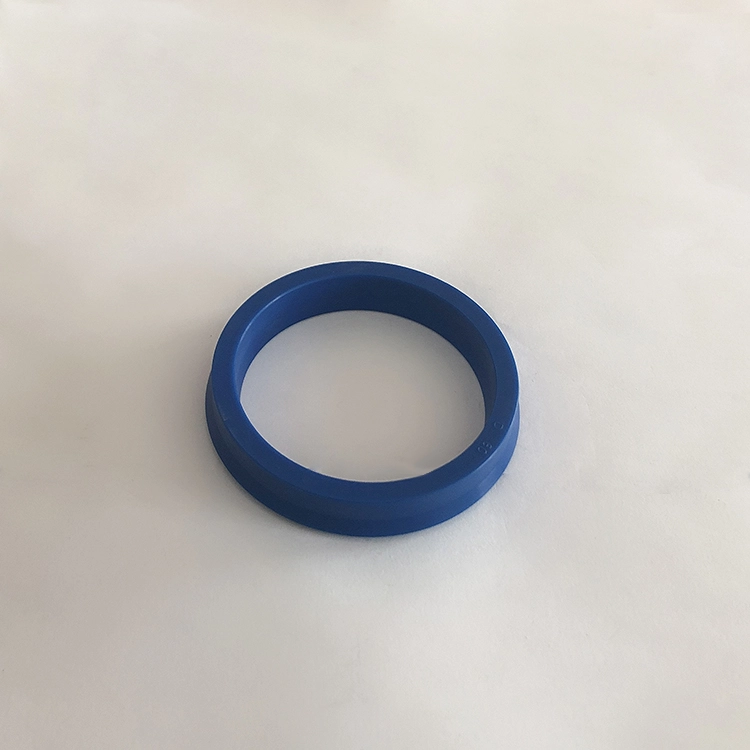

Şaft üçün YXD tipli möhür ring, piston çubuğunda xüsusi istifadə olunan bir asimmetrik möhürdür. Hidravlik qarşılıqlı hərəkətin bir tərəfli möhürlənməsi üçün uygundur və yaxşı möhürləmə performansına malikdir. 12 ~ 32MPA altında istifadə edildikdə, dabanda saxlanılan bir üzük tələb olunur. Groove JB / ZQ4265-97 standartına uyğundur. Onun xüsusiyyətləri:
1. İşıq yükləri və orta yüklər üçün tətbiq olunur;
2. Həm yüksək təzyiq, həm də aşağı təzyiqli möhürlər üçün yaxşı möhürləmə performansı;
3. Müxtəlif materiallar mövcuddur və orta müqavimət performansı daha genişdir;
4. Sadə quruluş və asan quraşdırma və texniki xidmət.

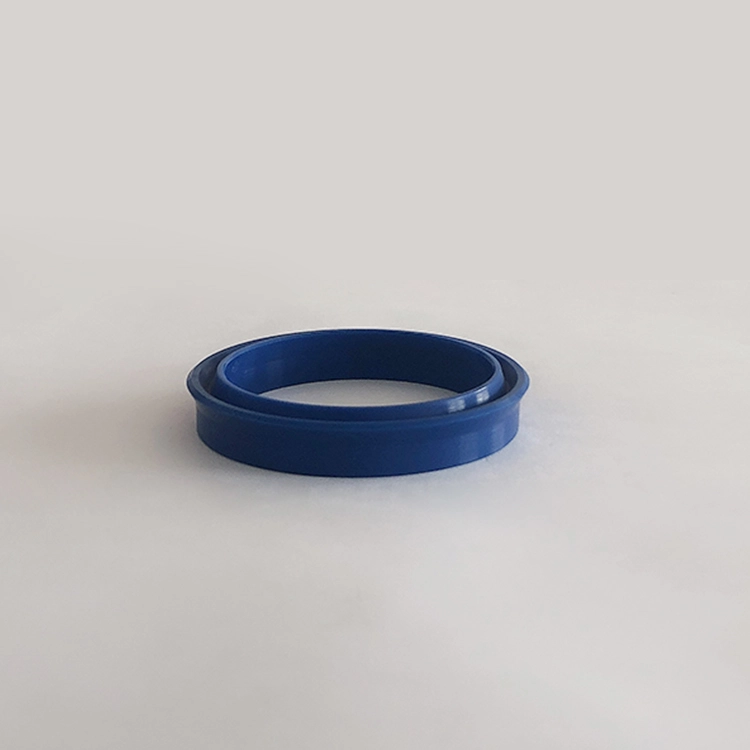

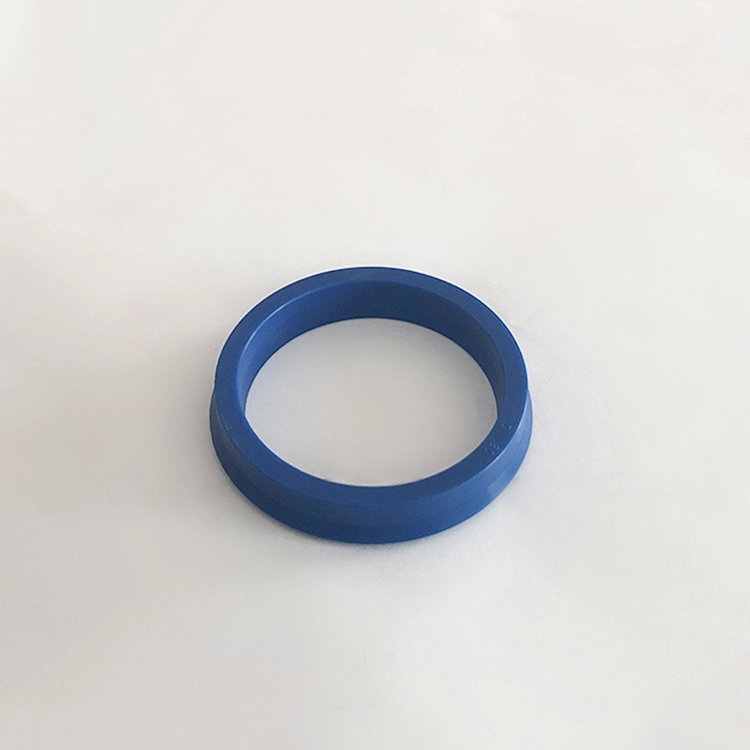

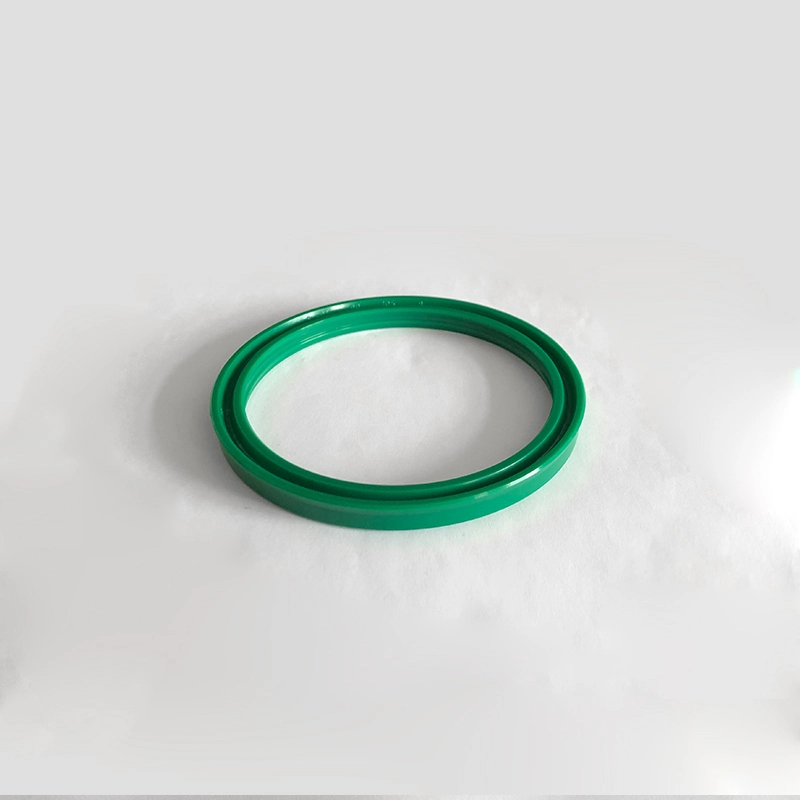

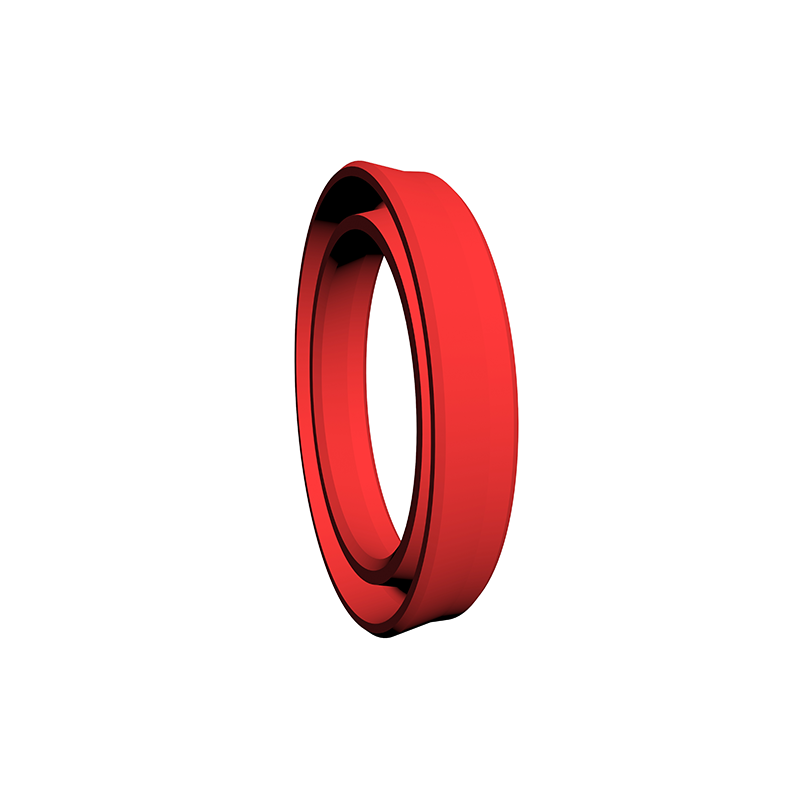

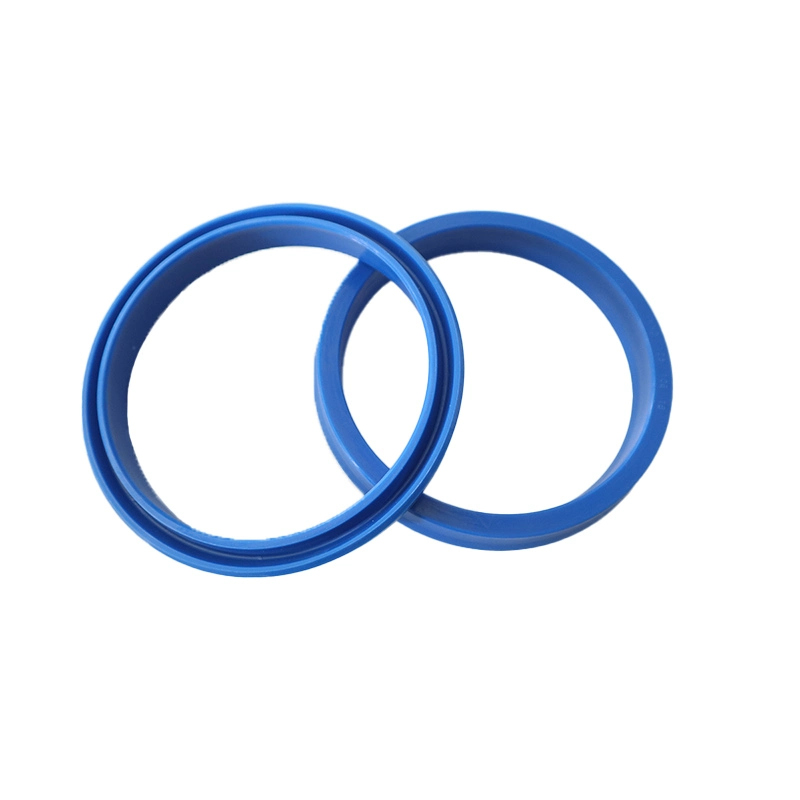

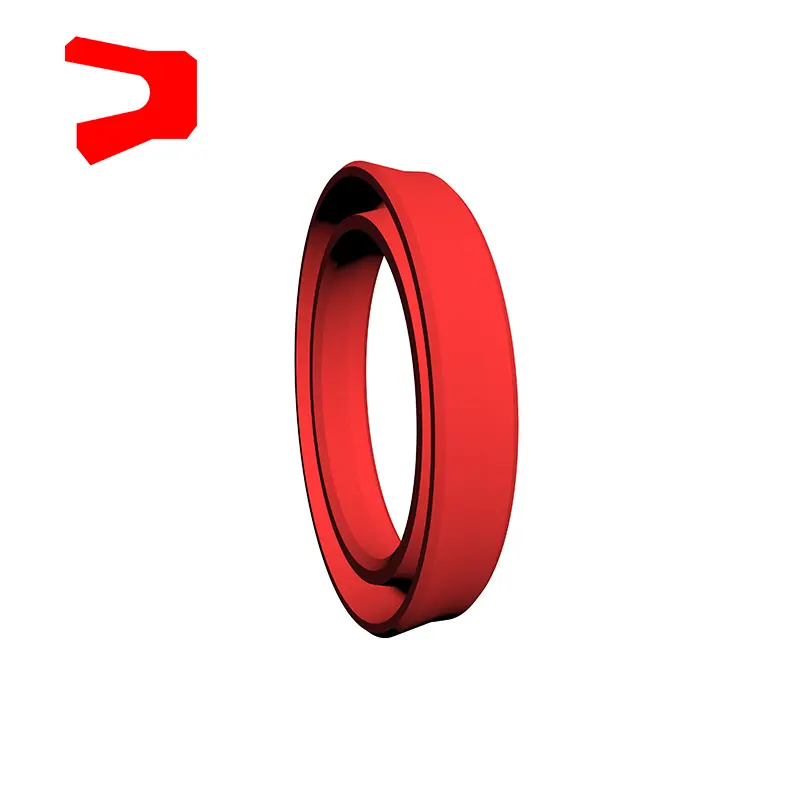

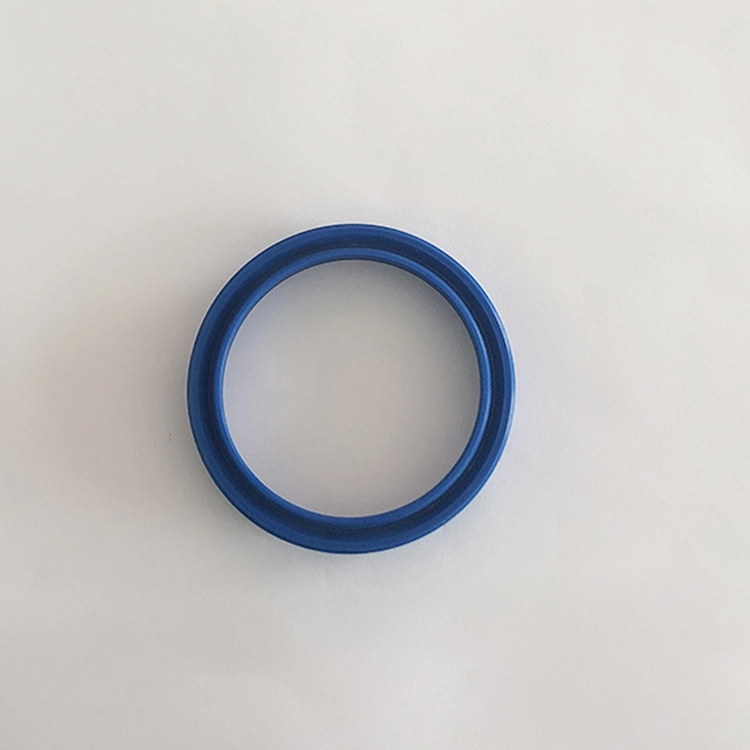

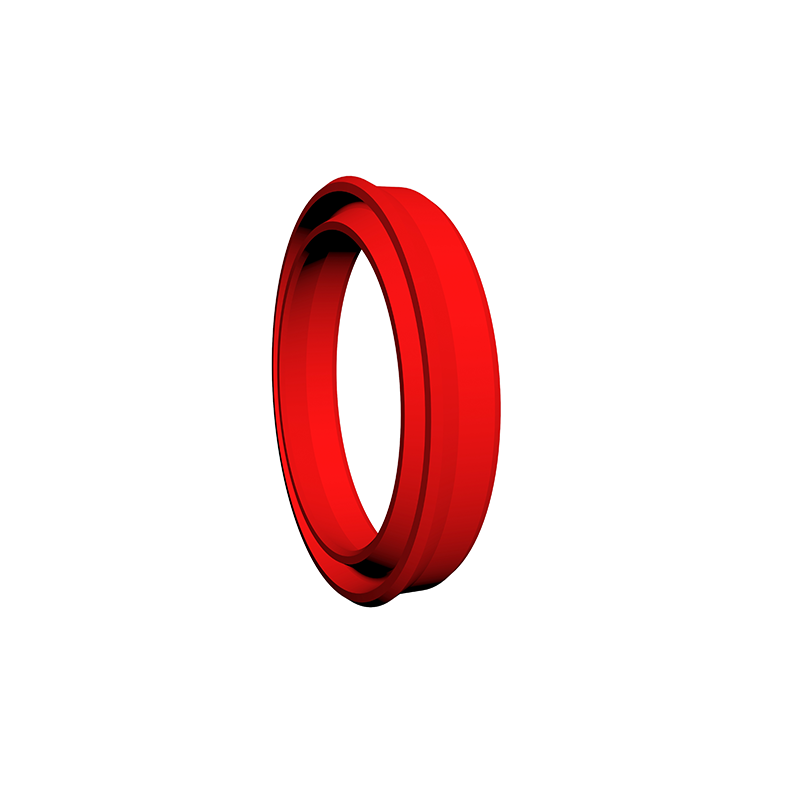

RCUR Seal Ring, yaxşı möhürləmə performansı olan hidravlik qarşılıqlı hərəkətin bir tərəfli möhürlənməsi üçün uyğun olan piston çubuğunda xüsusi istifadə olunan bir asimmetrik möhürdür. Yiv ISO5597 standartına uyğundur. Sızdırmazlıq sistemində köməkçi möhür kimi istifadə olunur. Onun xüsusiyyətləri:
1. Yaxşı statik və dinamik möhürləmə performansı;
2. Dinamik şəraitdə güclü qalıq yağ bərpa qabiliyyəti;
3. Sadə quruluş və asan quraşdırma və texniki xidmət.

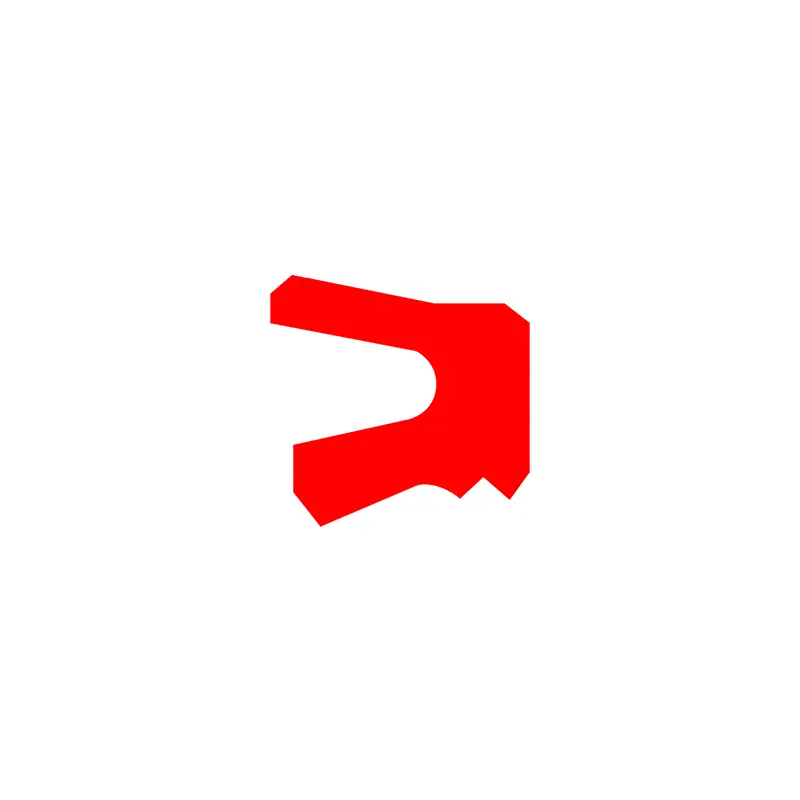

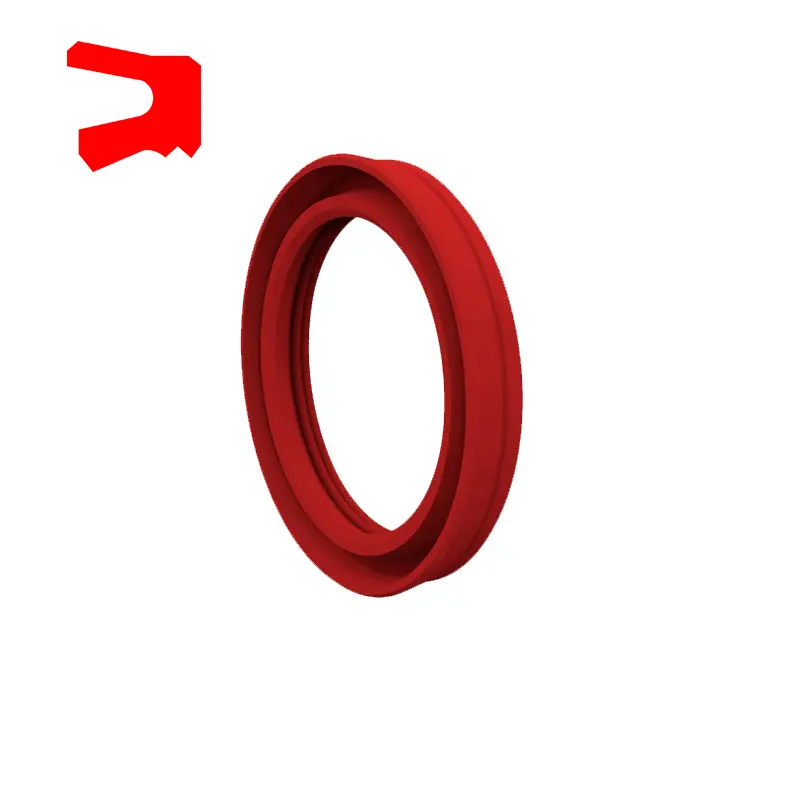

RCUSR SEAL Ring, piston çubuğunda xüsusi olaraq istifadə olunan bir asimmetrik möhür, möhür ringinin daxili tərəfində köməkçi dodaq ilə. Hidravlik qarşılıqlı hərəkətin bir tərəfli möhürlənməsi üçün uygundur və yaxşı möhürləmə performansına malikdir. Yiv ISO5597 standartına uyğundur. Yalnız və ya möhürləmə sistemində köməkçi bir möhür kimi istifadə edilə bilər. Onun xüsusiyyətləri:
1. Yaxşı statik və dinamik möhürləmə performansı;
2. Dinamik şəraitdə aşağı sürtünmə, hamar hərəkət, güclü qalıq yağ bərpa qabiliyyəti;
3. Sadə quruluş və asan quraşdırma və texniki xidmət.
Məhsul xüsusiyyətləri və tətbiqləri:
Material seçimi
1. Dəstəkləyən O-Ring materialları seçilə bilər: R01 Nitril Rezin (NBR), Ro2 Fluororubber (FKM) və s.
2. Sızdırmazlıq üzük materialları: ptfe2, ptfe3, ptfe4, pu və s.
RC15 Material Seçimi
1. Təzyiq üzük materialı: politetrafluoroetilen, nitril parça, flüororubber parça, neylon, polioksimetilen
2. V-Ring Material: Politetrafluoroetilen, Nitril kauçuku, Nitril parça, flüororubber, flüororubber parça, poliuretan
3. Dəstəkləmə materialı dəstəkləyin: nitril parça, flüororubber parça, neylon, poliotoximetilen, politetrafluoroetilen
RCUR Material Seçimi Poliuretan (PU)
Sifariş üçün nümunə:
Sifariş Model RC11-40x55.1X6.3-PTFE3-R01
Sifariş Model RC11-B-40X55.1X6.3-PTFE3-R02
Model-Rod Diametri X Groove Diametri X Groove eni PTFE3 dəyişdirilmiş PTFE Material Kodu R01, R02-O-Ring Material Kodu
Sifariş modeli RC12-40x55x7.5-PTFE3-R01
Model-Rod Diametri X Groove Diametri X Groove eni PTFE3 dəyişdirilmiş tetrafluoroetilen material kodu R01 düzbucaqlı üzük material kodu
Sifariş Model RC13-80-PTFE3-R01 və ya SPNC-80-PTFE3-R01
RC13 / SPNC-MODELİK 80-MHAFT DIAMETER D PTFE3-PTFE Material kodu R01-O-Ring Maddi kodu
Sifariş modeli RC14-80-PTFE3-R01
RC14-MODELİK 80-CHAFT DIAMETER D PTFE3-PTFE MATERİAL KODU R01-O-RING MATERİAL kodu

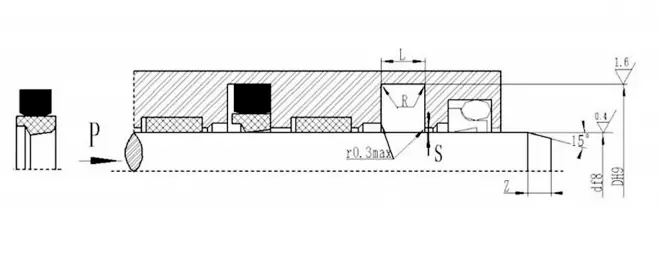

RC15
| Model | Material | Tətbiq olunan əhatə dairəsi | Möhürləmə |
| RC15-A | V-RING: NBR parça, təzyiq üzüyü, dəstəkləmə üzüyü: nbr parça / pa / pom / ptfe | Normal temperatur, yüksək təzyiq | Yaxşı |
| RC15-b | V-RING: FKM Bezi, Təzyiq üzüyü, Dəstək Üzüyü: FKM geyim / ptfe | Yüksək temperatur, yüksək təzyiq | Yaxşı |
| Rc15-c | V-RING: NBR, Təzyiq üzüyü, Dəstək Üzüyü: NBR Paltar / PA / POM / PTFE | Normal temperatur, orta və aşağı təzyiq | Əla |
| RC15-D | V-RING: FKM, Təzyiq üzüyü, Dəstək Üzüyü: FKM geyim / ptfe | Yüksək temperatur, orta və aşağı təzyiq | Əla |
| RC15-e | V-RING: NBR + NBR parça birləşməsi, təzyiq üzüyü, dəstək üzüyü: nbr parça / pa / pom / ptfe | Normal temperatur, orta və yüksək təzyiq | Çox yaxşı |
| RC15-F | V-RING: FKM + FKM Parça birləşməsi, Təzyiq üzüyü, Dəstək Üzüyü: FKM geyim / ptfe | Yüksək temperatur, orta və yüksək təzyiq | Çox yaxşı |
| RC15-G | V-Ring, Təzyiq üzüyü, Dəstək Üzüyü: PTFE1 / PTFE2 / PTFE3 / PTFE4 | Yüksək temperatur və yüksək təzyiqli aşındırıcı media | Normal |
| RC15-H | V-RING: İB, Təzyiq üzüyü, Dəstək Üzüyü: PU / PA / POM / PTFE | Normal temperatur, orta və yüksək təzyiq | Çox yaxşı |

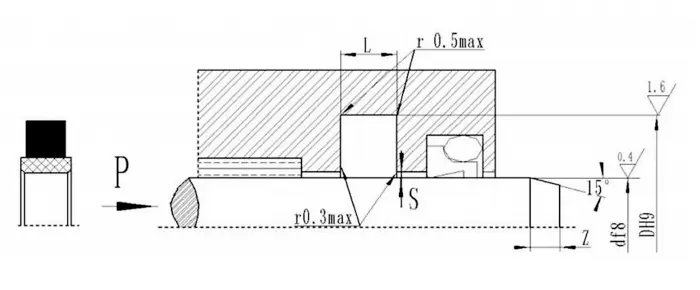

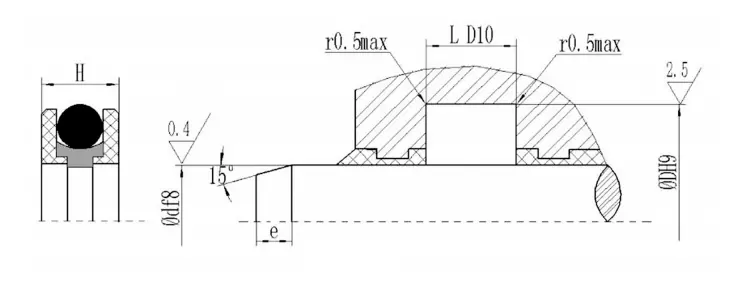

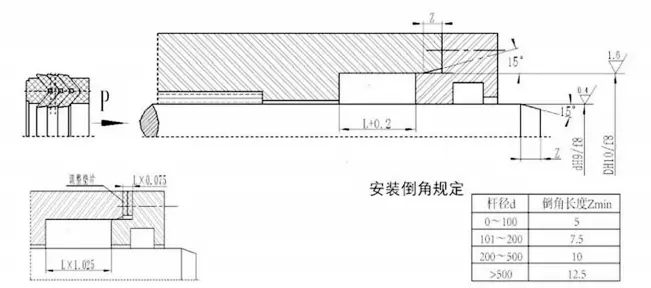

Sifariş nümunəsi RC15-A-40X5X22.5RC15-A-MODOL DXDXL Quraşdırma Chamfer qaydaları
| Rod diametri d | Chamfer Uzunluğu Zdəq |
| 0 ~ 100 | 5 |
| 101 ~ 200 | 7.5 |
| 200 ~ 500 | 10 |
| > 500 | 12.5 |
V şəkilli birləşdirilmiş möhür, kasketin eksenel ölçüsünü tənzimləməklə sızdırma və sürtünmə vəziyyətinə nail ola bilər. Uzunmüddətli əməliyyatdan sonra ilkin geyimi eksenel ölçüsünü tənzimləməklə uzadıla bilər. Sızdırmazlıq boşluğunun tənzimlənən eksenel ölçüsünün 1.025L olması və tənzimləmə məbləği 7,5% l təşkil etməsi tövsiyə olunur.
Spn
Sifariş Model SPN-D * D * L-PTFE3-R01 ROD diametri * Yiv alt diametri * Groove eni
SPN Model PTFE3 dəyişdirilmiş PTFE Material Kodu R01 düzbucaqlı üzük material kodu
RC17
Sifariş Model RC17-D * D
Gtd
TDMI
Ggdi
Bd
Sifariş modeli BD40 * 55 * 11.4 Rod diametri × Groove diametri × möhür hündürlüyü
Yxd
Sifariş Model YXD63X75X14-R01 Rod Diametri × Groove Diametri × möhür boyu - Material kodu
Rcur
Sifariş Model RCUR63X73 × 10 Rod Diametri × Groove Diametri × möhür hündürlüyü
Sifariş Model RCusr63x73x6 Rod Diametri × Groove Diametri × möhür hündürlüyü
Xüsusiyyətlər

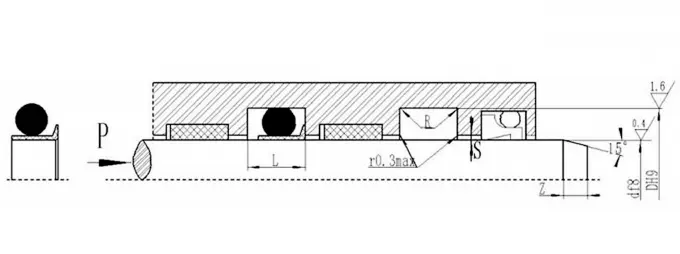

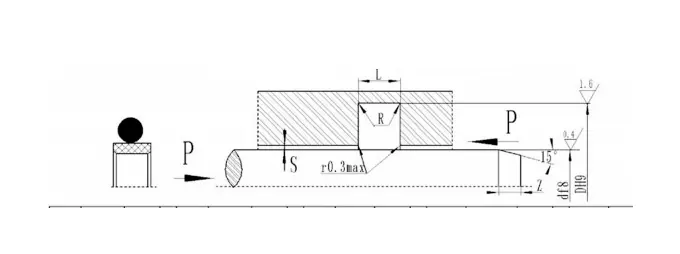

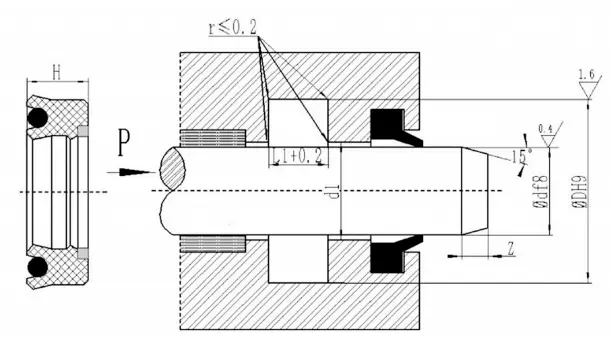

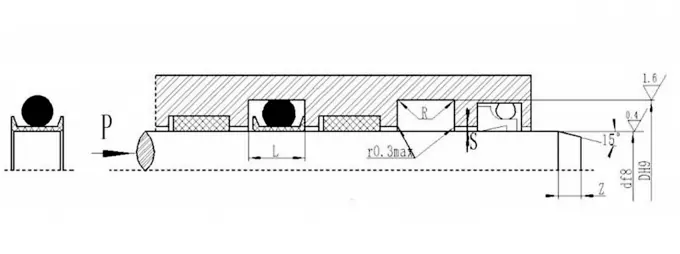

| RC11 Milli Standartı (spesifikasiya cədvəlində istənilən ölçüdə məhsul istehsal edə bilər) | |||||||||
| Standart tip D f8 Rc11 RC11-b |
İşıq yükü D F8 RC11-Q RCI1-B-Q |
Ağır yük D f8 Rc11-z RC11-B-Z |
Yiv diametri D h9 |
Yivli genişliyi L+0.2 |
Radial rəsmiləşdirmə smax | Yuvarlaq künclər Rmaksimum |
Qarmaqarışıq Zdəq |
O-ring tel diametri dO | |
| 0 ~ 20MPA | 20-40MPA | ||||||||
| 3 ~ 7.9 | 8 ~ 18.9 | - | D + 5 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 8 ~ 18.9 | 19 ~ 37.9 | 3 ~ 7.9 | D + 7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 19 ~ 37.9 | 38 ~ 199.9 | 8 ~ 18.9 | d + 11 | 4.2 | 0.25 | 0.2 | 1.0 | 4 | 3.55 |
| 38 ~ 199.9 | 200 ~ 255.9 | 19 ~ 37.9 | D + 15.5 | 6.3 | 0.3 | 0.2 | 1.3 | 5 | 5.30 |
| 200 ~ 255.9 | 256 ~ 649.9 | 38 ~ 199.9 | D + 21 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 256 ~ 649.9 | 650-999.9 | 200-255.9 | D + 24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 650 ~ 999.9 | > 1000 | 256 ~ 649.9 | D + 28 | 9.5 | 0.5 | 0.3 | 2.5 | 8 | 8.60 |
| > 1000 | - | 650 ~ 999.9 | D + 38 | 13.8 | 0.7 | 0.6 | 3.0 | 10 | 12.0 |
| Çubuq diametrli diapazon d f8 |
Yiv diametri Dh9 |
Yivli genişliyi L+0.2 |
Radial rəsmiləşdirmə smaksimum | Yuvarlaq künclər Rmaksimum |
Qarmaqarışıq Zdəq |
|
| 0 ~ 20MPA | 20 ~ 40mpa | |||||
| 20 ~ 39.9 | D + 10 | 5 | 0.4 | 0.3 | 0.2 | 4 |
| 40 ~ 70.9 | d + 15 | 7.5 | 0.4 | 0.3 | 0.3 | 5 |
| 71 ~ 200 | d + 20 | 10 | 0.5 | 0.4 | 0.4 | 6 |
| 200 ~ 309.9 | d + 25 | 12.5 | 0.6 | 0.5 | 0.4 | 8.5 |
| 310 ~ 539.9 | D + 30 | 15 | 0.7 | 0.6 | 0.8 | 10 |
| 540-699.9 | D + 35 | 17.5 | 0.8 | 0.7 | 1.2 | 12 |
| 700 ~ 1500 | d + 40 | 20 | 0.8 | 0.7 | 1.2 | 14 |
| Qeyd: Təzyiqlər üçün> 40 MPa, möhür kökü bölgəsi Smax H8 / 18 uyğun tolerantlığından istifadə edir. | ||||||
| Şaft diametri aralığı d f8 |
Groove diametri d h9 | Yivli genişliyi L+0.2 |
Dairəvi künclər Rmaksimum |
Radial təmizləmə Smax |
Qarmaqarışıq Zmin |
O-Ring Wire Diametri dO |
|
| Hidravlik istifadə üçün | Pnevmatik və hidravlik aşağı sürtünmə üçün | ||||||
| 3 ~ 10 | D + 3 | D + 3.5 | 2.5 | 0.4 | 0.2 | 3 | 1.9 |
| 10 ~ 22 | d + 4 | D + 4.6 | 3.2 | 0.6 | 0.3 | 4 | 2.4 |
| 22 ~ 50 | d + 6 | D + 6.6 | 4.7 | 1 | 0.3 | 5 | 3.5 |
| 48 ~ 150 | D + 10 | D + 10.6 | 7.5 | 1 | 0.35 | 6 | 5.7 |
| 150 ~ 1500 | d + 15 | D + 15.6 | 11.0 | 2.5 | 0.4 | 8 | 8.6 |
| Şaft diametri aralığı d f8 |
Yiv diametri D h9 |
Yivli genişliyi L+0.2 | Dairəvi künclər Rmaksimum |
Radial təmizləmə S |
Qarmaqarışıq Z |
O-Ring Wire Diametri dO |
| 8 ~ 17 | D + 5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 18 ~ 39 | D + 6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 40 ~ 108 | D + 10 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 109 ~ 1500 | d + 13 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| DİQQƏT: Şaft diametri üçün ≤ 30 mm, açıq yiv tövsiyə olunur. | ||||||

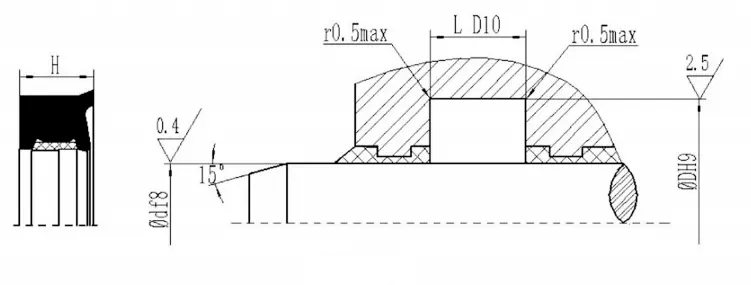

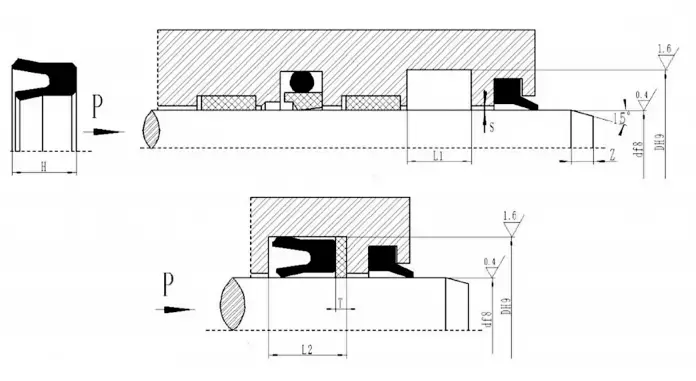

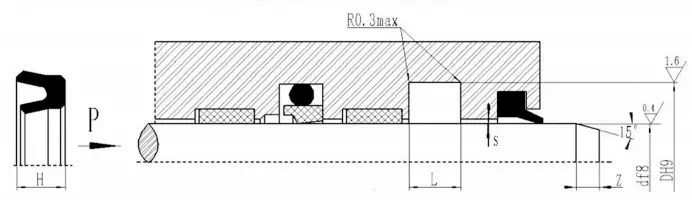

| Quraşdırma ölçüləri | Qarmaqarışıq | |||||

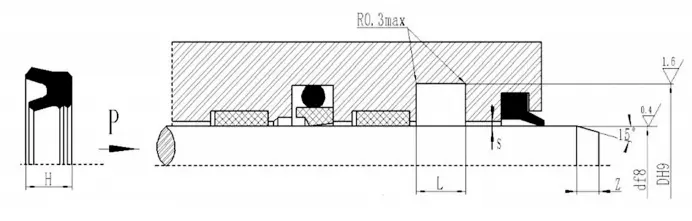

| Çubuq diametri df8 | Groove xarici diametri Dh9 | Yuva eni L d10 | Möhürlük H |
|
Çubuq diametrli diapazon | Qarmaqarışıq e≥ |
| 20-56 | D + 10 | 16 | 15 |
|
20-59 | 6 |
| 57-140 | d + 13 | 16 | 15 |
|
60-104 | 7 |
| > 140 | d + 15 | 16 | 15 |
|
105-299 | 10 |
|
|
|
|
|
|
300-650 | 15 |
| Quraşdırma ölçüləri Chamfer Uzunluğu | ||||||
| Çubuq diametri df8 | Groove xarici diametri Dh9 | Yuva eni L d10 | Möhürlük H |
|
Çubuq diametrli diapazon | Qarmaqarışıq e≥ |
| 20-39 | D + 7.2 | 4 | 3.5 |
|
20-59 | 6 |
| 40-79 | D + 10 | 5 | 4.5 |
|
60-104 | 7 |
| 80-100 | D + 13.8 | 7.5 | 7 |
|
105-299 | 10 |
| 101-250 | d + 20 | 10 | 9.5 |
|
300-650 | 15 |
| 250-600 | D + 30 | 15 | 14.5 |
|
|
|
| > 600 | d + 40 | 20 | 19.5 |
|
|
|
| Təzyiq / mpa | Ekstruziya boşluğu smaksimum | |
| Rod diametri d≤60mm | Rod diametri d> 60mm | |
| ≤5 | 0.4 | 0.5 |
| ≤10 | 0.3 | 0.4 |
| ≤20 | 0.2 | 0.3 |
| ≤30 | 0.15 | 0.2 |
| ≤40 | 0.1 | 0.15 |
