Hidravlik möhür bələdçisi elementi, digər hidravlik möhür məhsulları kimi xüsusi bölmə modelləri var. Ruichen möhürləri həmişə məhsulun inkişafı və keyfiyyətə nəzarətini davam etdirir. Hər bir model fərqli dizayn və istehsal xüsusiyyətlərinə malikdir və daha çox hədəf iş şəraiti və tətbiqləri var.

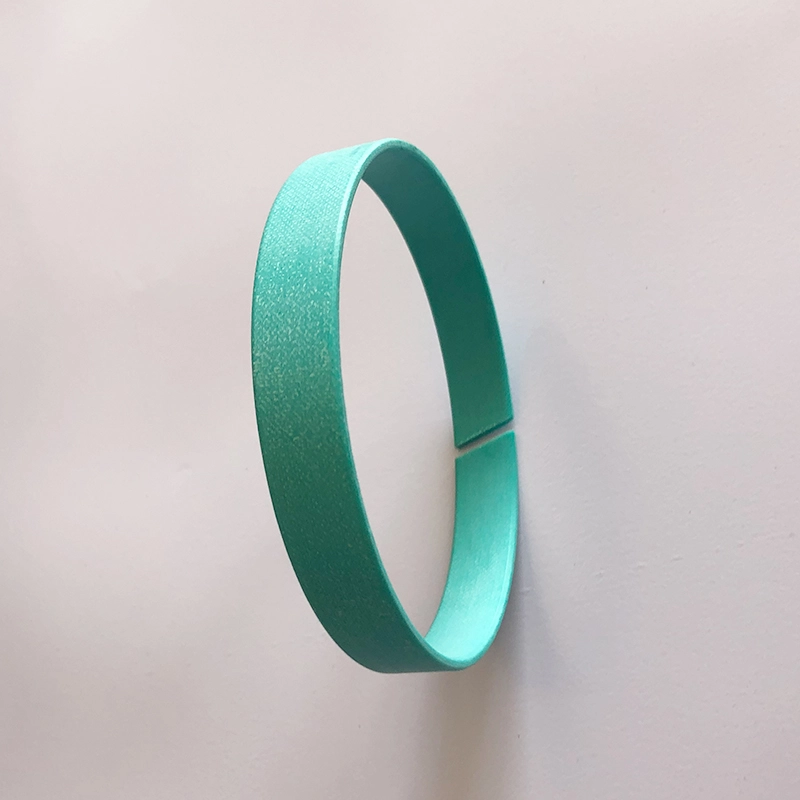

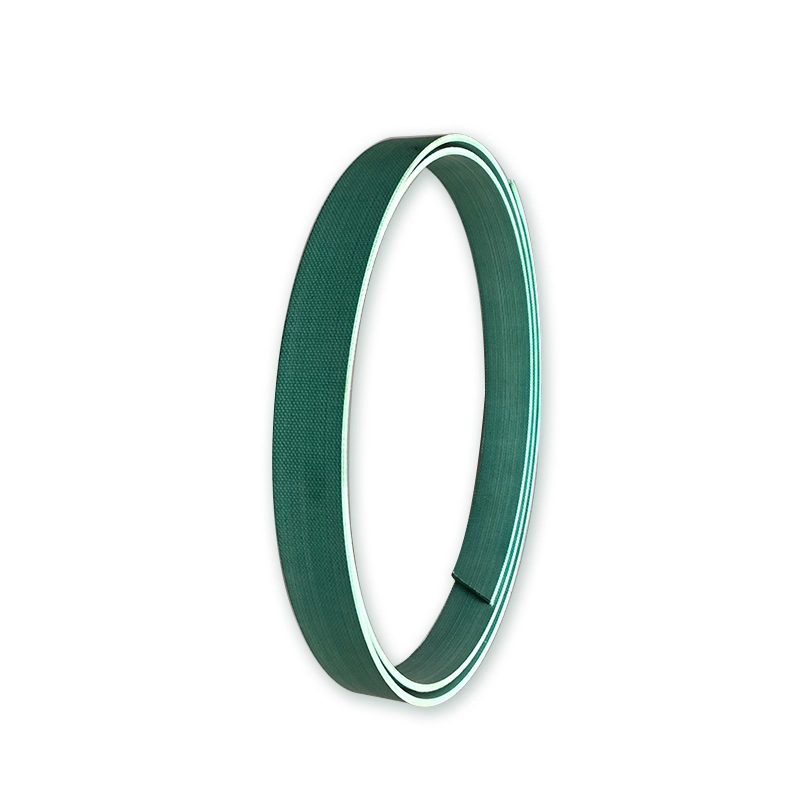

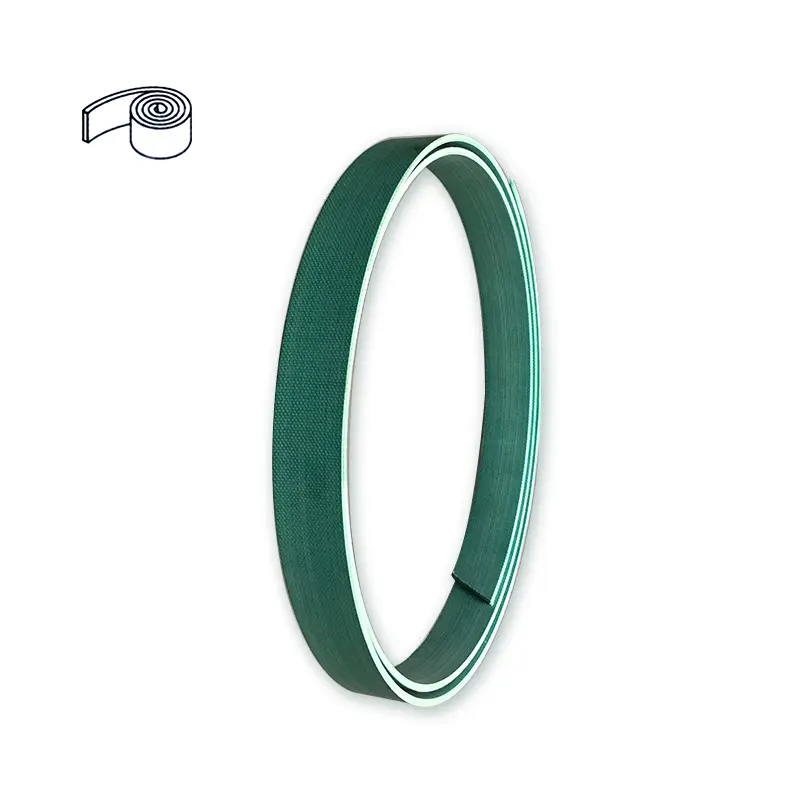

RC1081 Gücləndirilmiş PoliteTraethilen Bələdçi kəməri yüksək yük, aşağı aşınma, aşağı sürtünmə və tunc tozu və digər materialların ptfe materialına əlavə edilməsi səbəbindən yüksək sürtünmə və sürünən xüsusiyyətlərinə malikdir. RC1082 Parça gücləndirilmiş fenolik bələdçi kəməri, fenolik parça dəmiryolundan istifadə səbəbiylə PTFE Bələdçi kəmərindən daha yüksək radial yükləmə qabiliyyətinə malikdir. Hər iki bələdçi kəmərləri asanlıqla quraşdırma üçün istifadəçilər tərəfindən kəsilə bilən və sürüşmə səthində metal təmasdan çəkinin.
Dəstək üzüyü hidravlik silindrin vacib əsas komponentidir. Dünyanın birləşdirilmiş üzük və yumşaq rulman quruluşlarının inkişafına uyğunlaşmaq üçün şirkətimiz, şirkətimiz bezdən möhkəmləndirilmiş fenolik dəstək üzüklərini uğurla inkişaf etdirmişdir. Həqiqi istifadə illəri bu məhsulun oxşar xarici məhsulların keyfiyyət səviyyəsinə çatdığını və ya yüksək səviyyədə olmasını və ya istifadəçilər tərəfindən yüksək qiymətləndirdiyini göstərdi. Şirkətimizin istehsal etdiyi dəstək üzüklərinin (kəmərlərin) performans cədvəli bir istinad kimi istifadə edilə bilər. Qarşılıqlı hidravlik silindrinin piston və piston çubuğu dəstəkləyən və rəhbər rol oynayır.
Piston üçün Piston Rod RCT üçün metal bələdçi ring, piston üçün metal bələdçi üzük

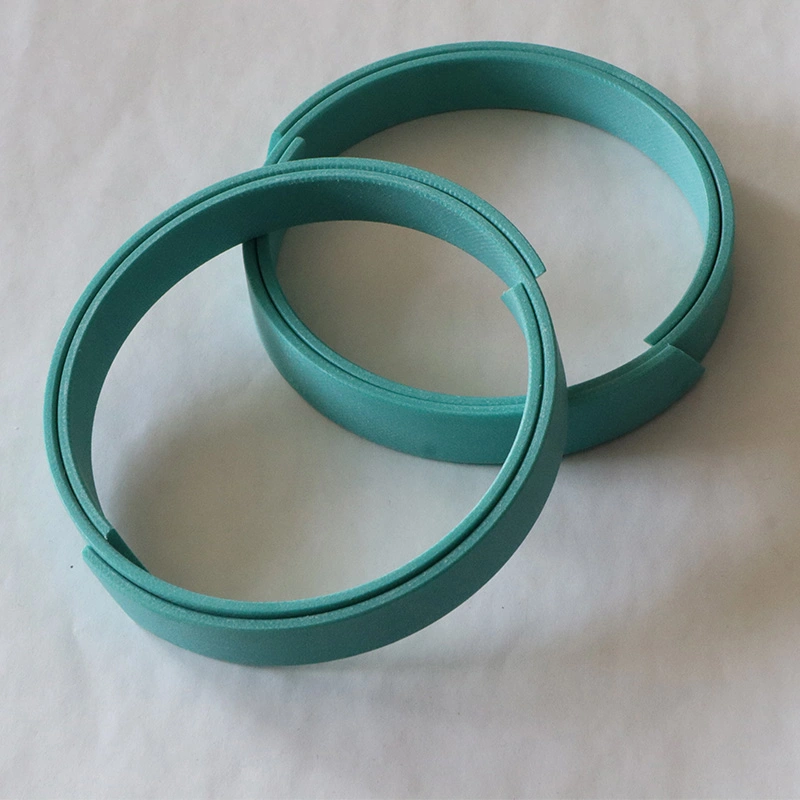

Hidravlik silindrdə işləyən piston və ya piston çubuğu üçün, aşınma üzüyü dəqiq bir rəhbər təsir göstərir və radial qüvvələri uda bilər. Eyni zamanda, aşınma üzüyü hidravlik silindrdə sürüşmə hissələrinin metal təmasına mane ola bilər. Metal geyimi üzükləri ilə müqayisədə metal olmayan aşıq üzükləri bir çox üstünlüklərə malikdir. Bunların arasında bezariozsuz fenolik və ptfe bələdçi üzüklər yerdəki kəsmə və istifadəyə hazır növlərdə mövcuddur.
1. Yaxşı aşınma müqaviməti
2. Metal təmasdan çəkinin
3. Mexaniki vibrasiyanı yatıra bilər
4. Geyimi üzüyün mərkəzləşdirilmiş təsiri səbəbindən daha böyük bir radial rəsmiləşdirilir
5. Sadə yiv və quraşdırmaq asandır
Yuxarıdakı üstünlüklərə əsaslanan aşağı texniki xidmət, geniş istifadə olunur
Bələdçi qolu
GFAI, piston çubuğunu dəstəkləyən və idarə edən piston çubuğu üçün bir bələdçi qoludur və həmçinin toz keçirməyən bir funksiyaya malikdir. Bələdçi Sleves GFI və GFA piston çubuğunu dəstəkləyən və istiqamətləndirən piston çubuğu üçün bələdçi qollarıdır.
RCSF-1 bələdçi üzüyü, əsasda, bürünc toz kimi polad boşqabdan hazırlanmışdır və polietrafluoroetilen və lif səthə yuvarlandı. Xüsusiyyətlər: 1. PTFE və lifin qarışığı 0,01-0.03mm, ikili səthin qorunması üçün köçürmə filmi təşkil edən və özünü yağlayan xüsusiyyətlərə malikdir; 2. Mis toz təbəqəsi 0,2-0.3mm, yaxşı yük daşıyan gücü və aşınma müqaviməti, yaxşı istilik keçiriciliyi ilə; 3. Aşağı karbon polad, yük daşıyan tutum və istilik keçiriciliyini təmin edən aşağı karbon polad.
RCFB tipli Tunc Bələdçi Ring, əsas materialı kimi CUSN8 Tuncdan hazırlanmışdır və yüksək yük daşıyan tutumlu və yaxşı müqavimət göstərən iqtisadi bir koldur. RCFB090 məhsulunun iş səthi müntəzəm almaz yağ çuxurları ilə örtülmüşdür və RCFB092 məhsulunun iş səthi neftin saxlanması rolunu oynayan müntəzəm yağ çuxurları ilə örtülmüşdür. Hərəkət başında bir neft filmi yaratmaq, bununla da ilkin sürtünmə müqavimətini azaltmaq daha asandır.
Məhsul xüsusiyyətləri və tətbiqləri:
Sifariş üçün nümunə:
PTFE Bələdçisi lent sifariş nümunəsi RC1081-9.7x2.5
Fenolik parça bələdçisi lent sifariş edici nümunə rc1082-9.7x2.5

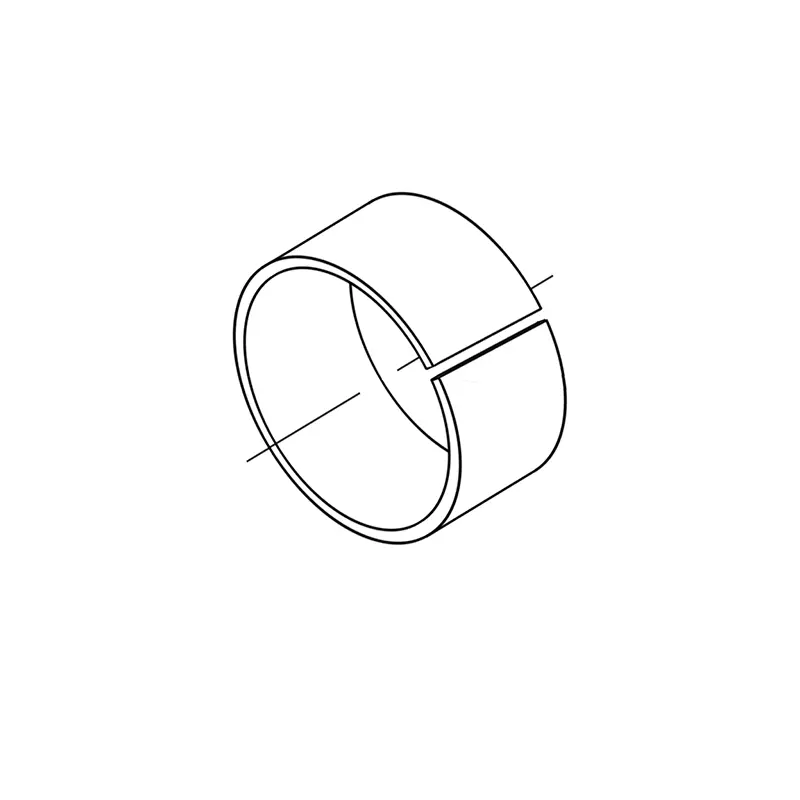

Kəsmə uzunluğu hesablanması
Şaft üçün: L = 3.1 (D + W) Çuxur üçün: L = 3.1 (D-W)
L --- ring uzunluğu d --- mil diametrli d --- deşik diametrli w --- üzük qalınlığı z --- Kəsmə rəsmiləşdirilməsi

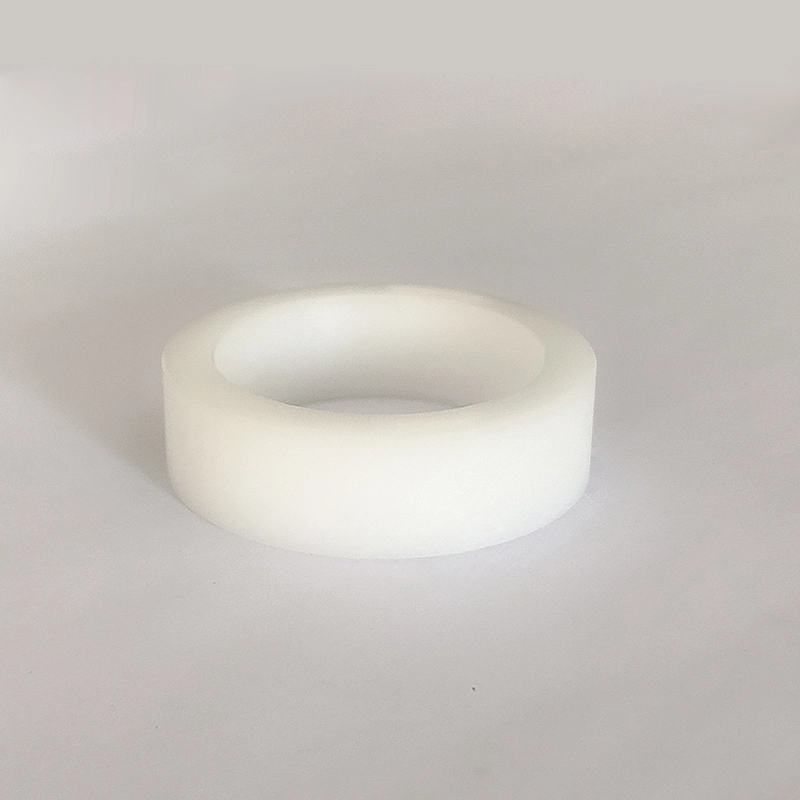

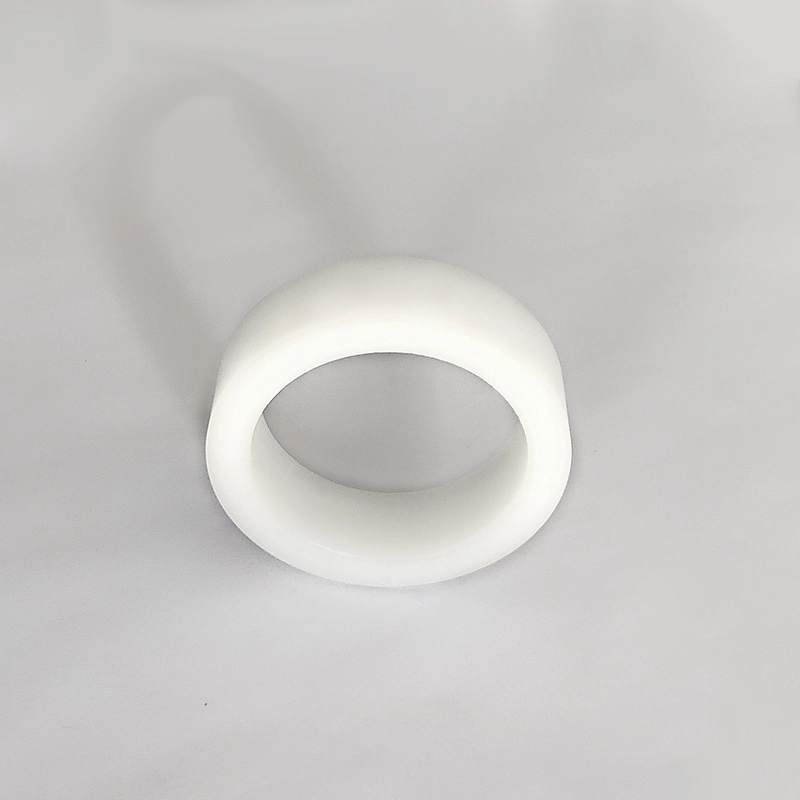

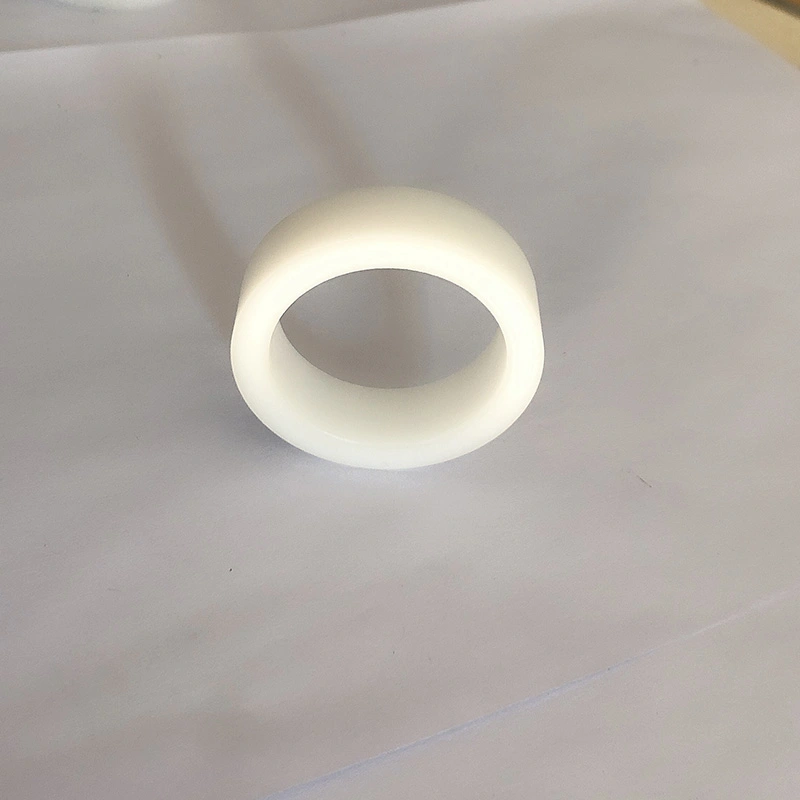

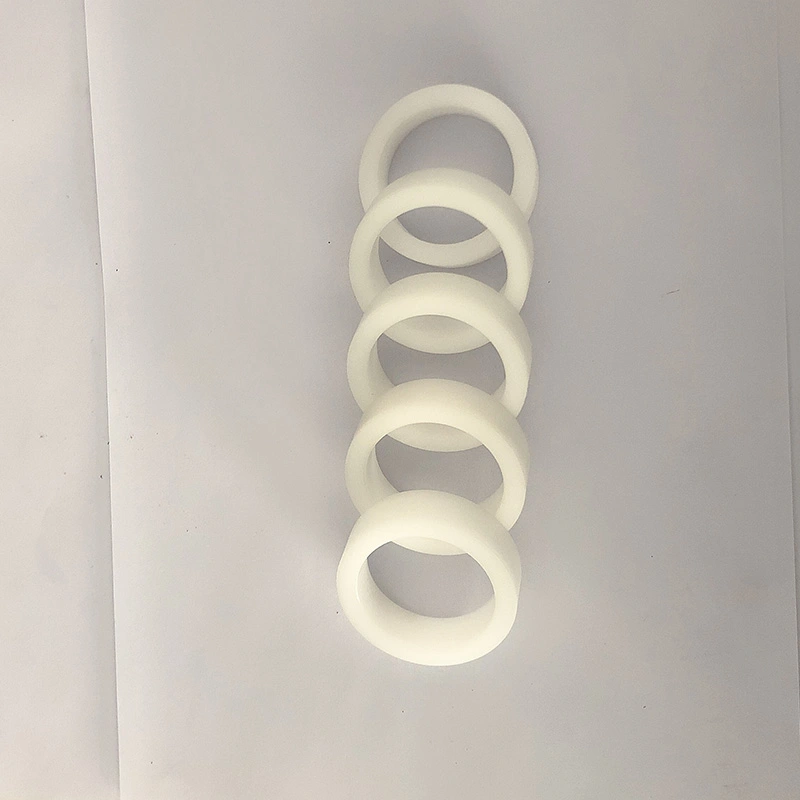

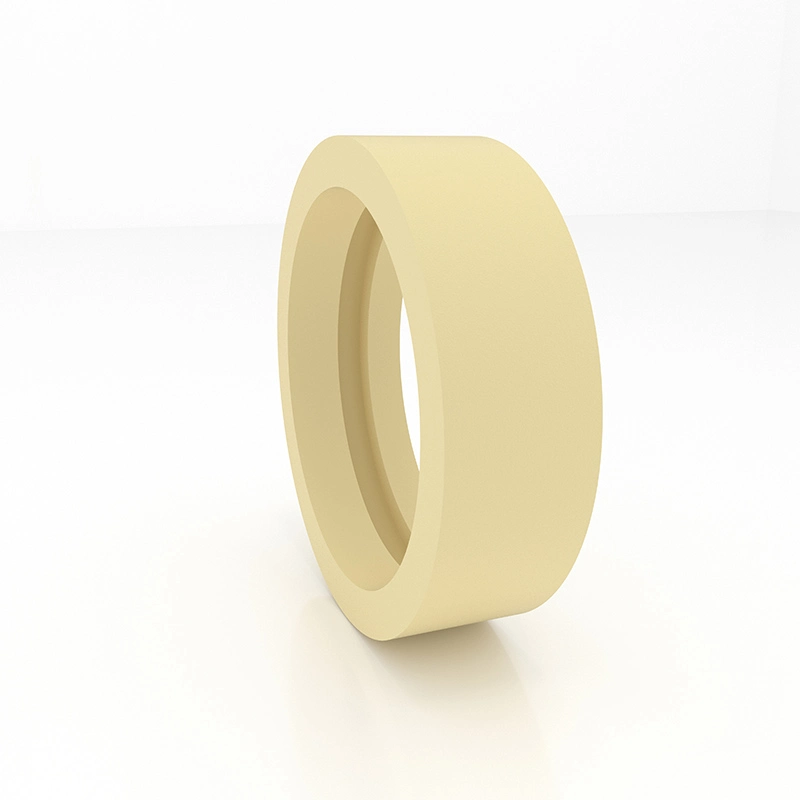

Bələdçi Sleeve Gfai
1. Performans və istifadə: Bələdçi Sleeve Gfai, piston çubuğunu dəstəkləyən və bələdçi olan piston çubuğu üçün bələdçi qoludur.
2. Material: neylon pa, polioksimetilen pom və politetrafluoroetilen ptfe.
3. İş şəraiti: işləmə temperaturu: -55 ~ 225 ° C (PTFE 120 ° -dən yuxarı istifadə olunur).
4. Dizayn standartı: Dizayn və seçərkən, Aclıq Şirkətinin FAI seriyasına baxın.
5. İşarələnmə və sifarişləmə metodu: Bələdçi Sleeve Gfai sifariş nömrəsi ilə işarələnmişdir, Məsələn: Gfai-0600 PTFE

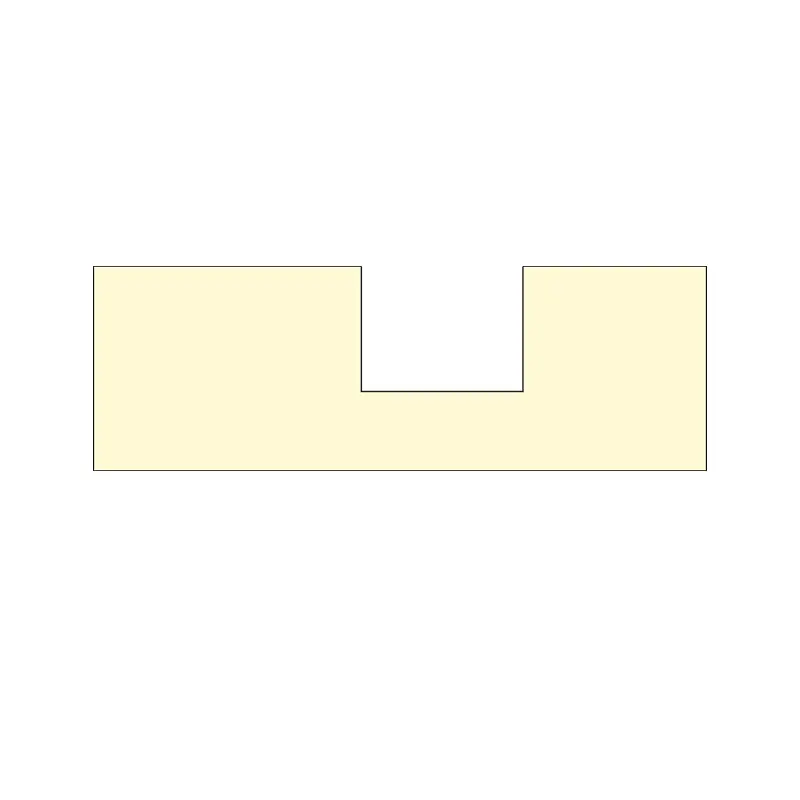

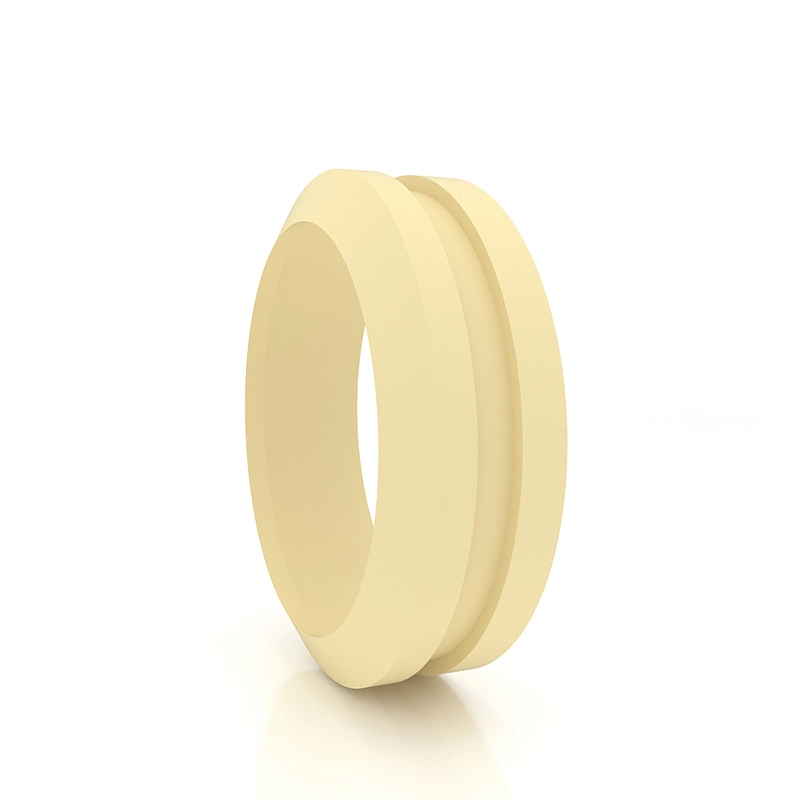

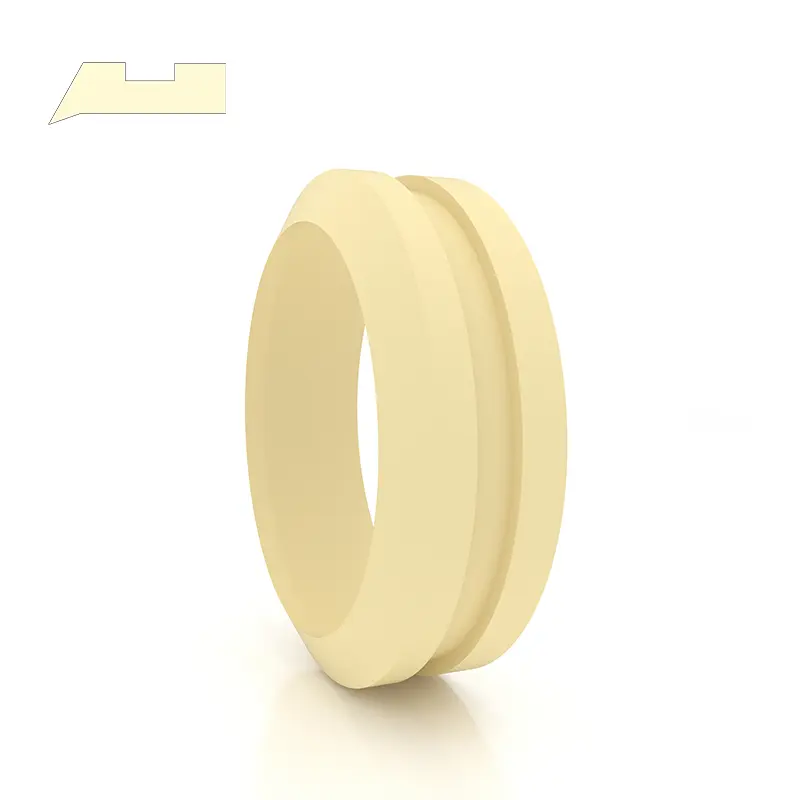

Bələdçi Sleeve GFI
1. Performans və istifadə: Bələdçi Sleeve GFI, piston çubuğunu dəstəkləyən və istiqamətləndirən piston çubuğu üçün bir bələdçi qoludur.
2. Material: neylon pa, polioksimetilen pom və politetrafluoroetilen ptfe.
3. İş şəraiti: işləmə temperaturu: -55 ~ + 255 ° C (PTFE 120 ° C-dən yuxarı istifadə olunur)
4. Dizayn standartı: Dizayn və seçərkən, Aclığın Fi seriyasına baxın.
5. İşarələnmə və sifarişləmə metodu: Bələdçi Sleeve GFI sifariş nömrəsi ilə qeyd olunur, məsələn: GFI-0360 PA

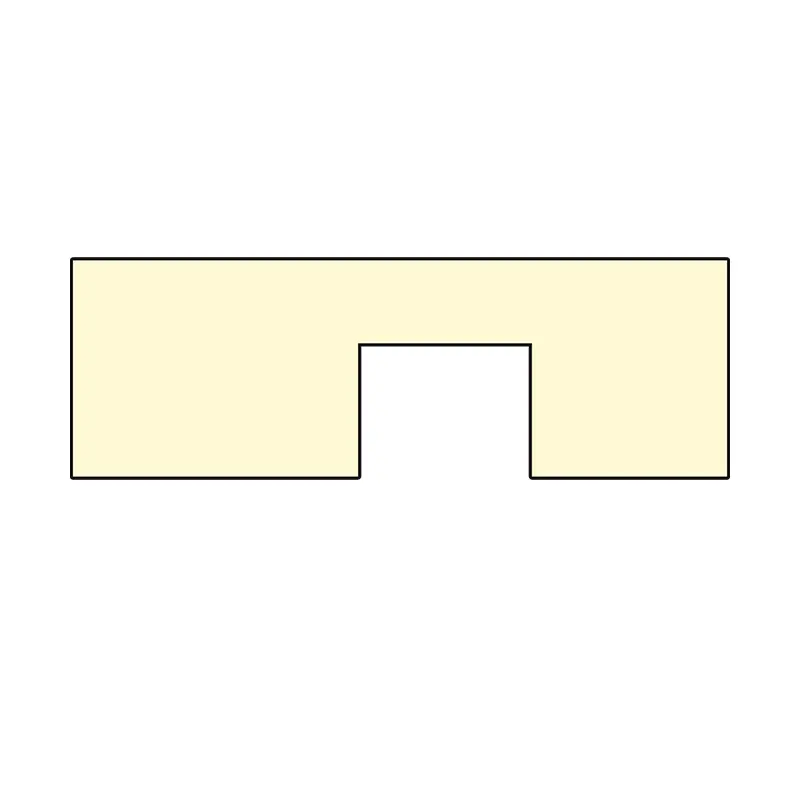

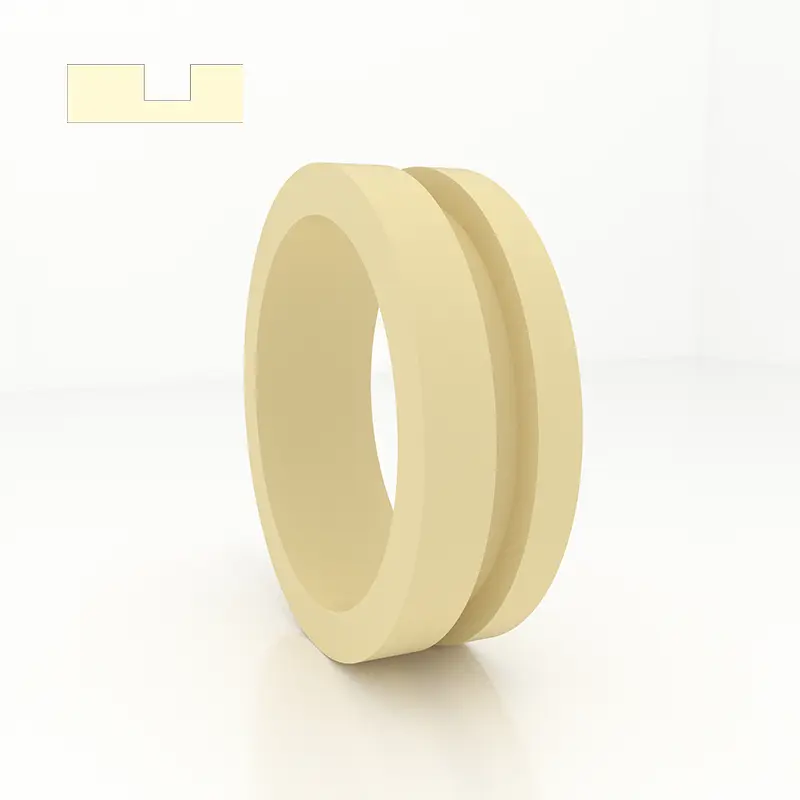

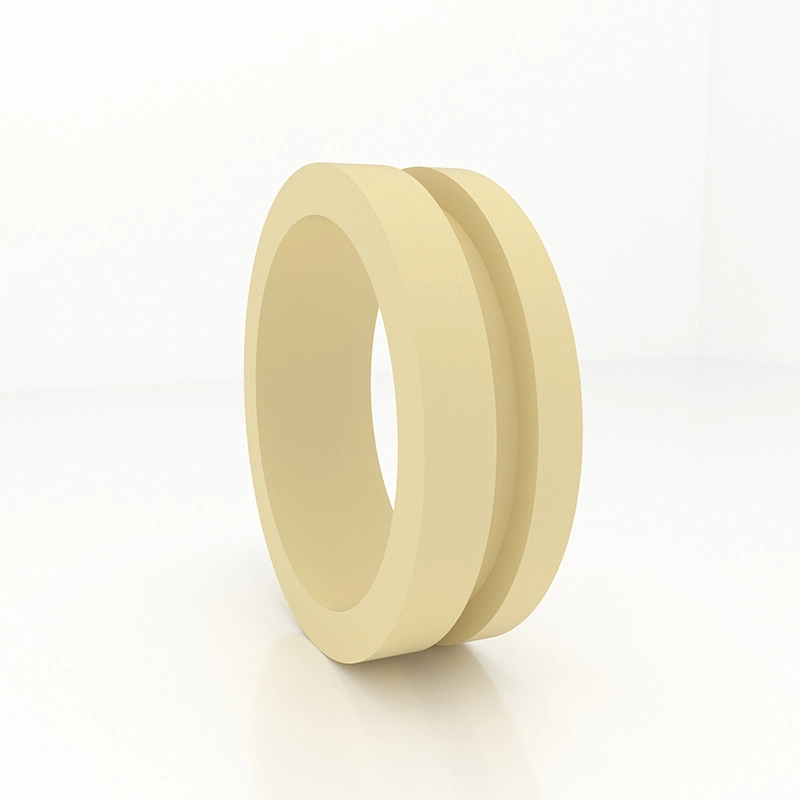

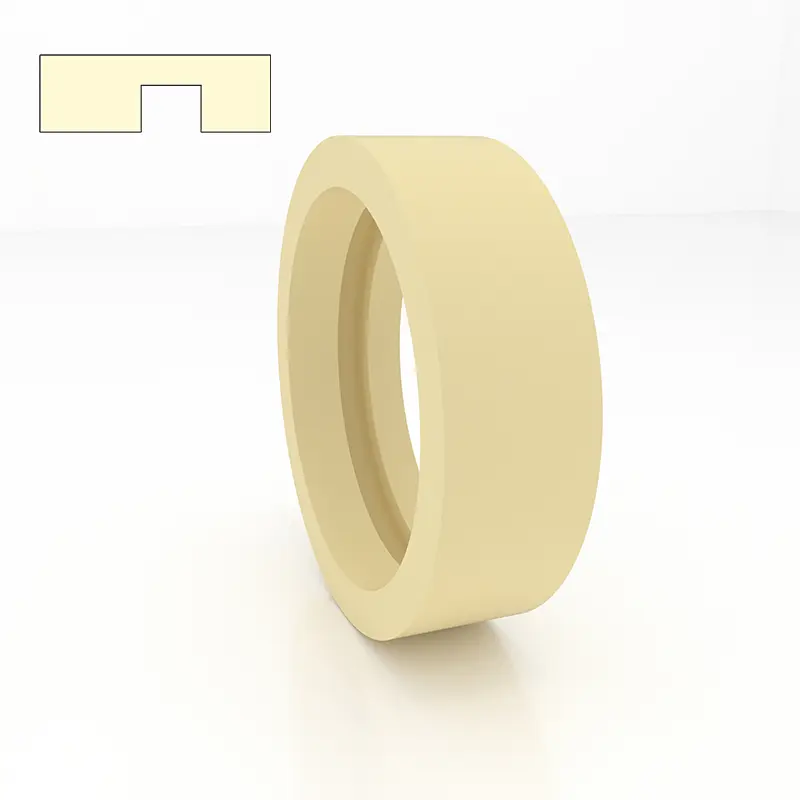

Bələdçi Qol Gfa
1. Performans və istifadə: Bələdçi Sleeve GFA, pistonu dəstəkləyən və istiqamətləndirən piston üçün bir bələdçi qoludur.
2. Material: neylon pa, polioksimetilen pom və politetrafluoroetilen ptfe.
3. İş şəraiti: işləmə temperaturu: -55 ~ + 255 ° C (PTFE 120C-dən yuxarı istifadə olunur)
4. Dizayn standartı: Dizayn və seçərkən, Aclığın FA seriyasına baxın.
5. İşarələnmə və sifarişləmə metodu: Bələdçi Solve GFA sifariş nömrəsi ilə qeyd olunur, məsələn: GFA-0560 PA

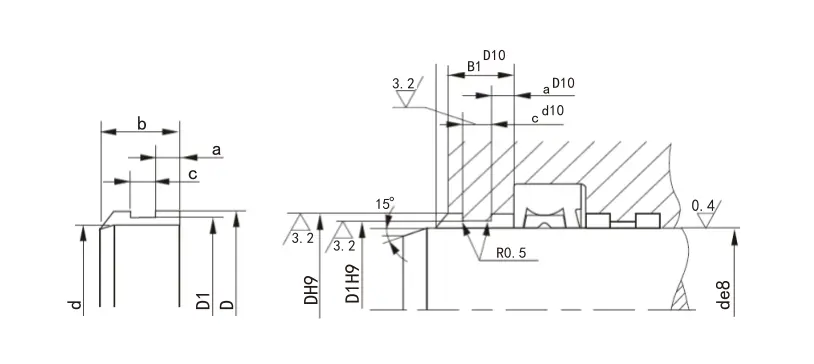

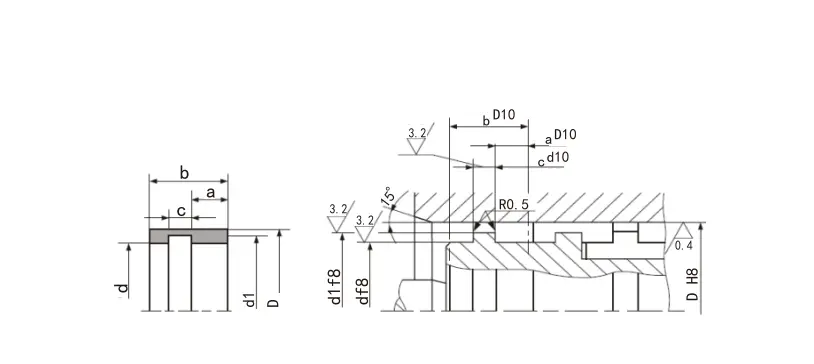

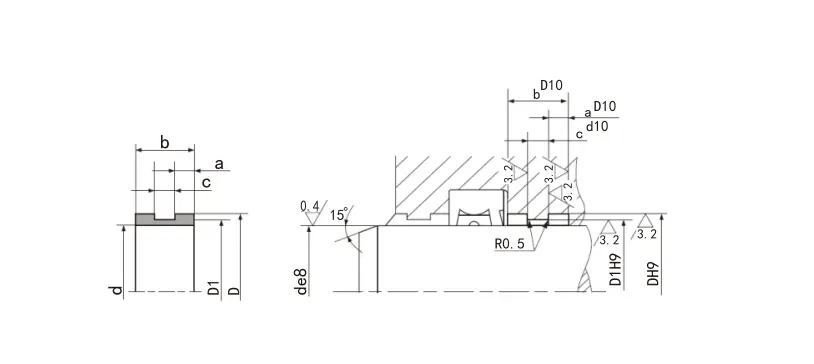

6. Struktur cihaz:
Xüsusiyyətlər:
| Model | Yivli genişliyi H + 0.2 |
Qalınlıq T-0.05 |
Qalınlığı t T-0.05 |
Qalınlıq T-0.05 |
Qalınlıq T-0.05 |
Qalınlıq T-0.05 |
| RC1081 / 1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081 / 1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081 / 1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081 / 1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081 / 1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| Qeyd: Boldface seriyası ümumiyyətlə istifadə olunan seriyalardır. Lazımi məhsul bu cədvəldə deyilsə, bizə müraciət edin. | ||||||

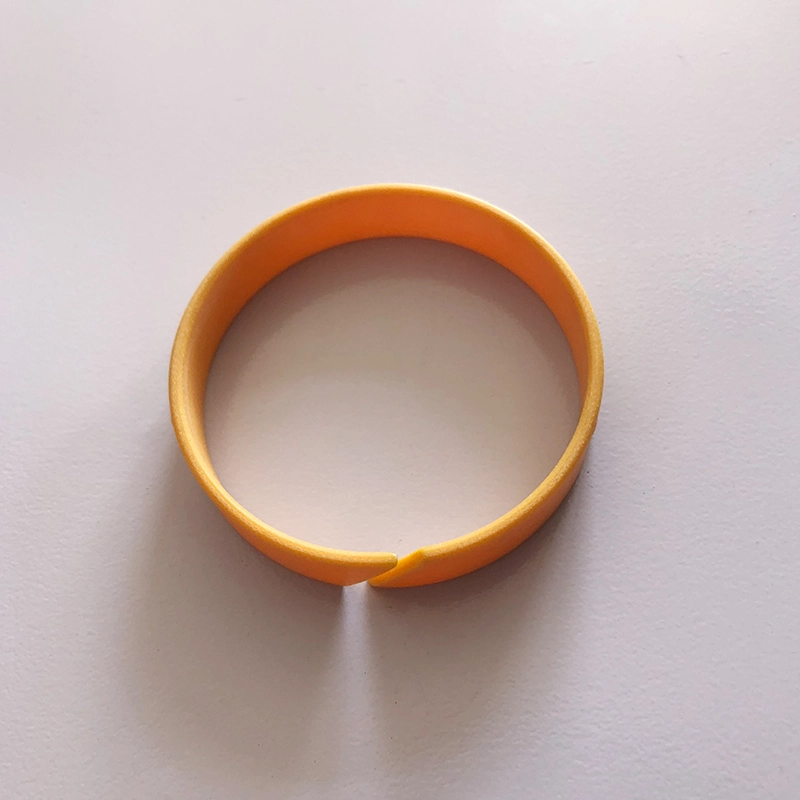

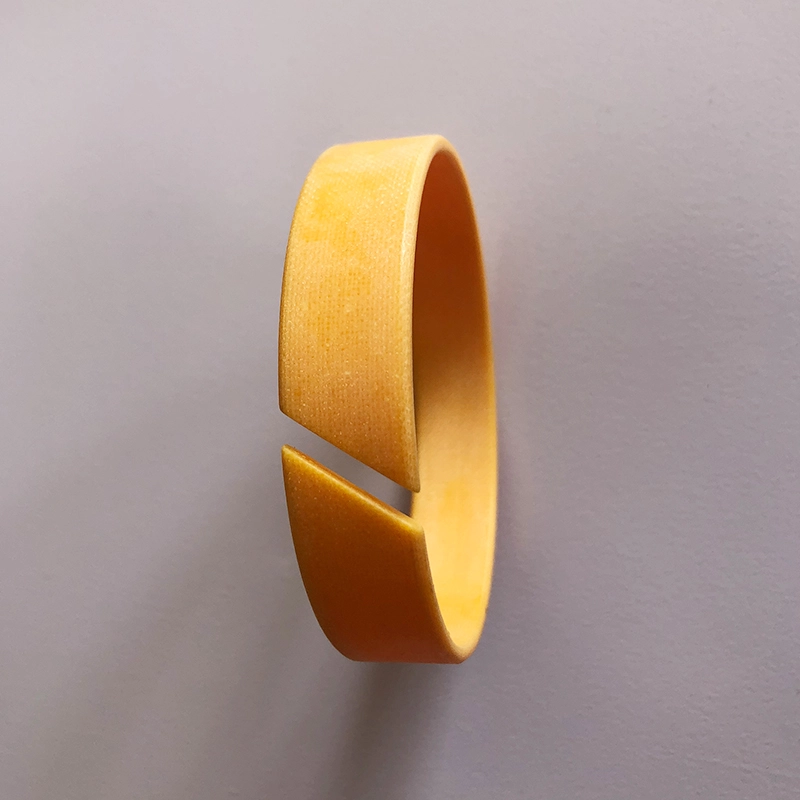

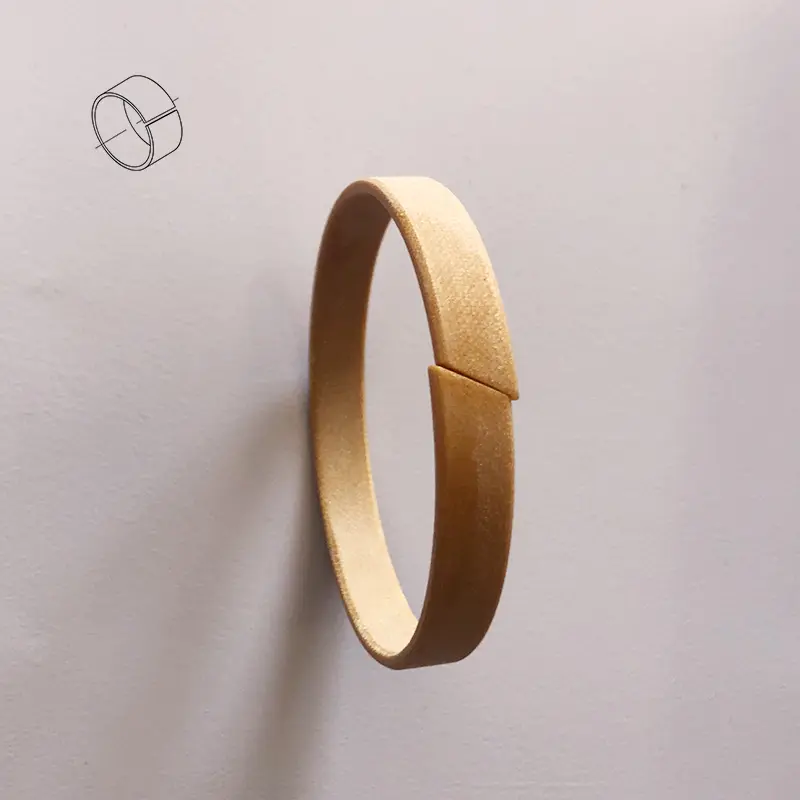

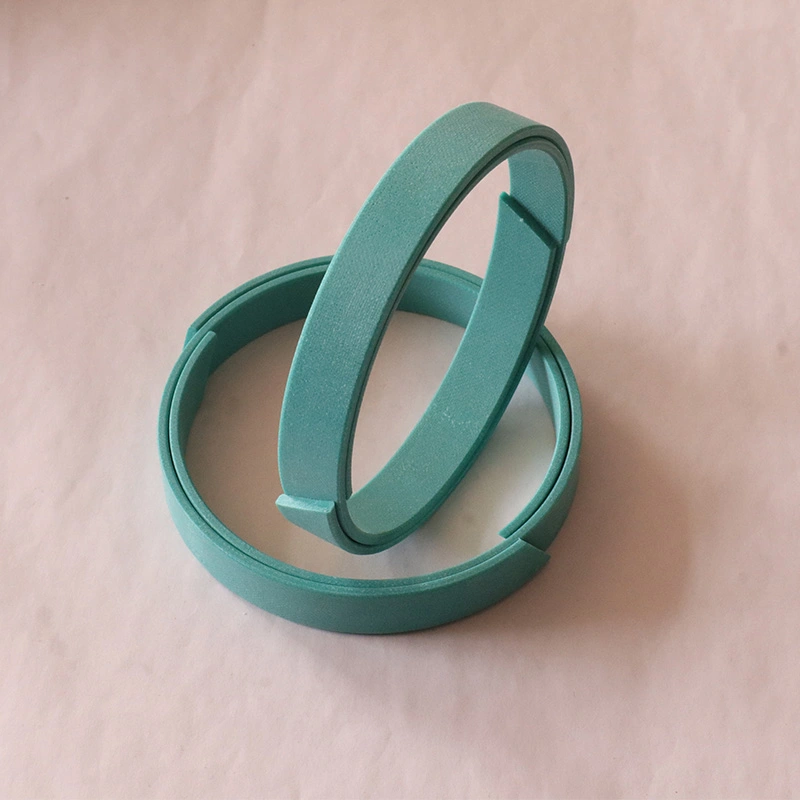

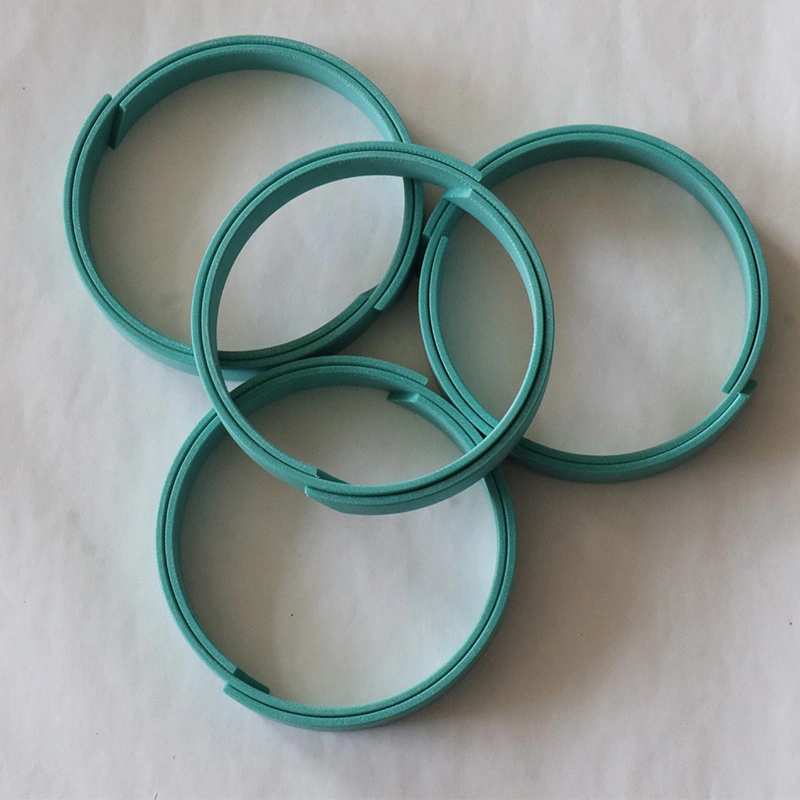

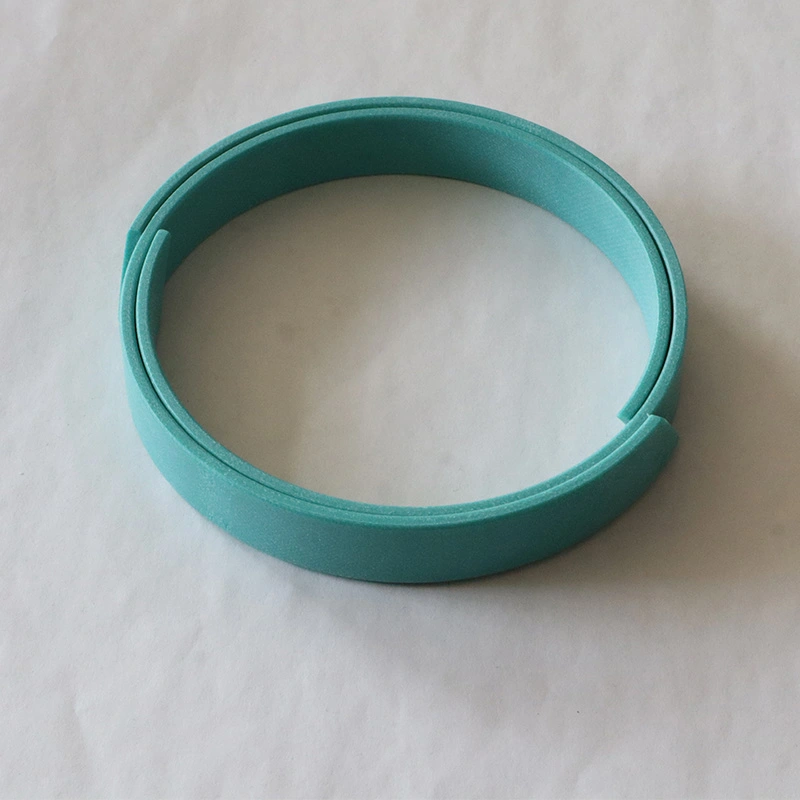

Parça gücləndirilmiş fenolik dəstək üzüyü (kəmər)
Dəstək üzükləri hidravlik silindrlərin vacib əsas komponentləridir. Dünyanın birləşdirilmiş üzük və yumşaq rulman quruluşlarının inkişafına uyğunlaşmaq üçün şirkətimiz, şirkətimiz bezdən möhkəmləndirilmiş fenolik dəstək üzüklərini uğurla inkişaf etdirmişdir. Həqiqi istifadə illəri bu məhsulun oxşar xarici məhsulların keyfiyyət səviyyəsinə çatdığını və ya yüksək səviyyədə olmasını və ya istifadəçilər tərəfindən yüksək qiymətləndirdiyini göstərdi. 1-dən 4-ə qədər cədvəllər şirkətimiz tərəfindən istehsal olunan dəstək üzüklərinin (kəmərlərin) performans cədvəlləridir.
| Nümunə mənbəyi | Dəstək Ring Qalınlığı (MM) | Kompressiv güc (MPa) | Yağlı müqavimət çəki dəyişikliyi dərəcəsi hidravlik yağ (70 × 2 ℃ * 24h) | Güclü güc (MPa) | Interlayer Yapışqan (KN / M) |
| Moda + Şamba | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| Məhsullarımız | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (qrafit ilə) | 390 | 0.63 | 36.4 | 2.08 |
| Nümunə çeşidi | Məhsullarımız | Orkot Ala-seyrək ① | Duratec900 ① | Turcite47 ② | MT64 / 5B | Nokwr (Yapon) | POM dəyişdirildi Poliefimetilen | Pişik (ABŞ) | |
| Ölçülü dəyər | Tələb olunan göstəricilər | ||||||||
| Kompressiv güc (MPa) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| Nümunə çeşidi | Məhsullarımız | Orkot Ala-seyrək ① | Duratec900 ① | Turcite47 ② | MT64 / 5B | Nokwr (Yapon) | POM dəyişdirildi Poliefimetilen | Pişik (ABŞ) | |
| Ölçülü dəyər | Tələb olunan göstəricilər | ||||||||
| Kompressiv güc (MPa) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| Vahid əlaqə uzunluğu w (n / mm) | Hertz Əlaqə Relay (N / MM2) | Sürtünmə əmsalı | |||
| Quru sürtünmə vəziyyəti | Yağ damcı yağlama vəziyyəti | ||||
| Məhsullarımız | Orchot tlg | Məhsullarımız | Orchot tlg | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |

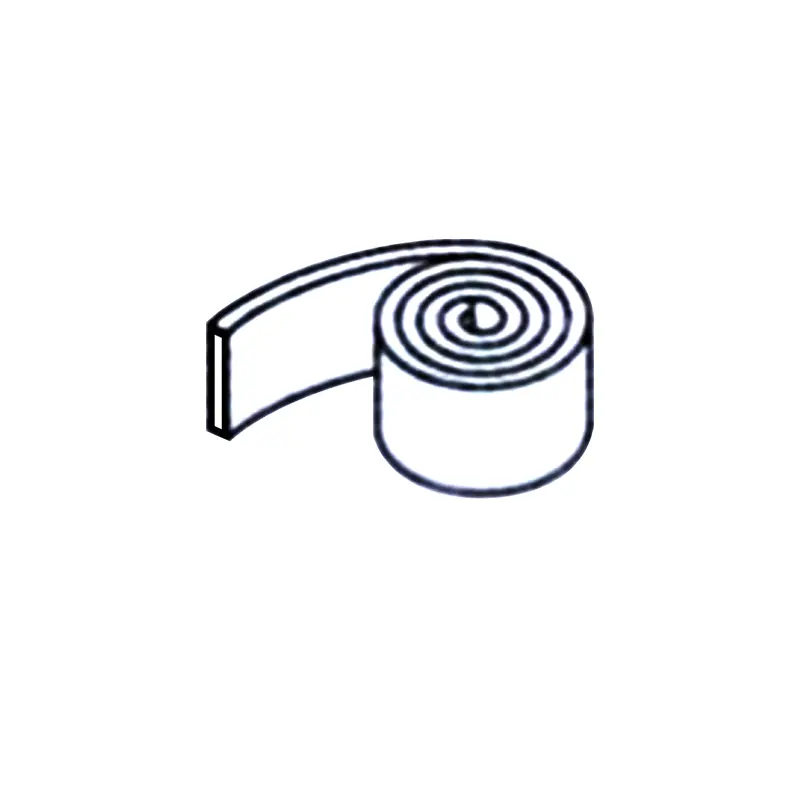

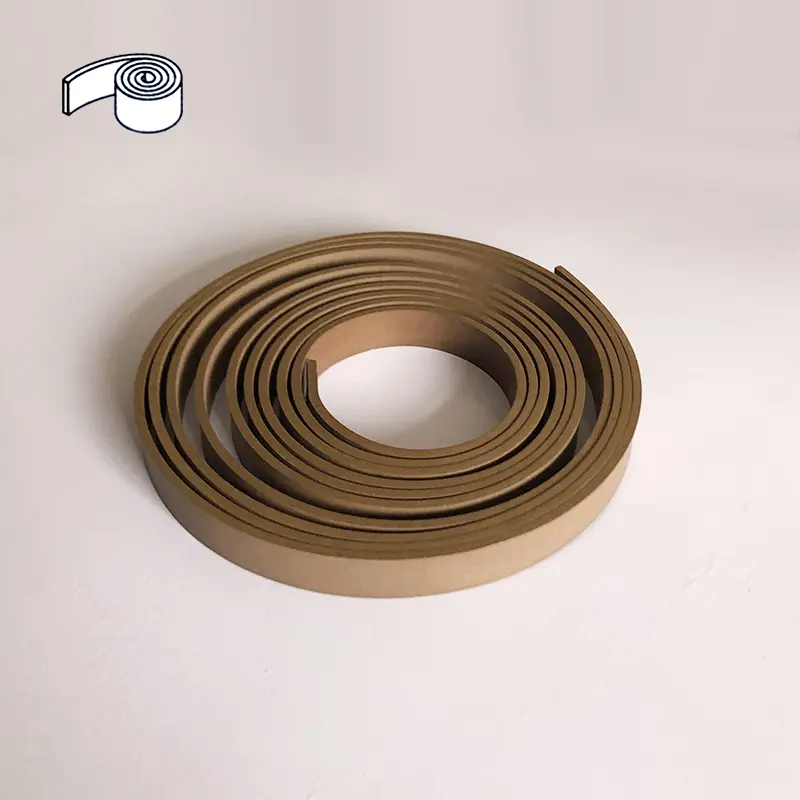

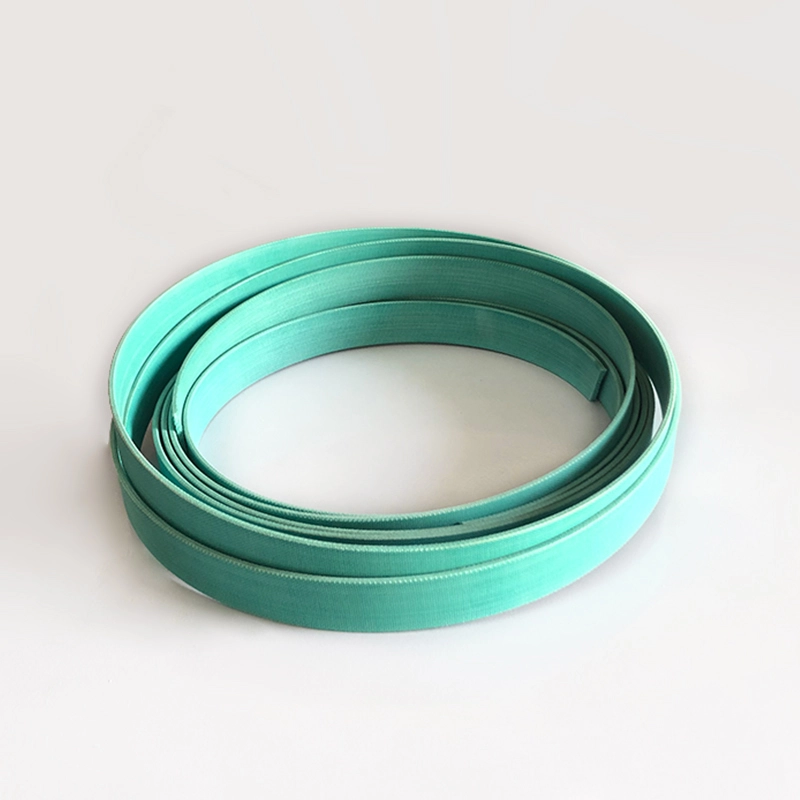

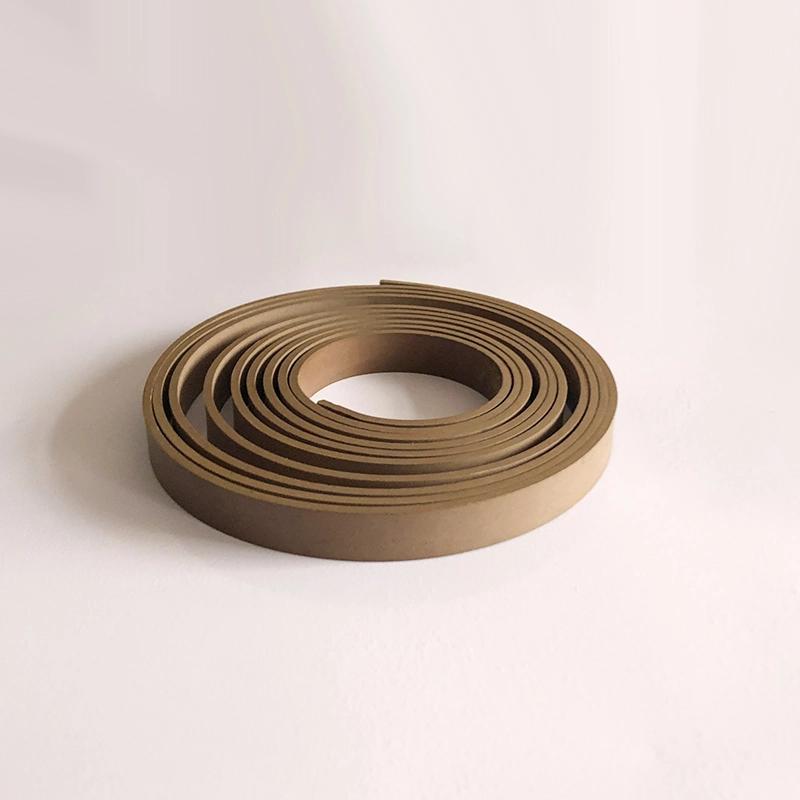

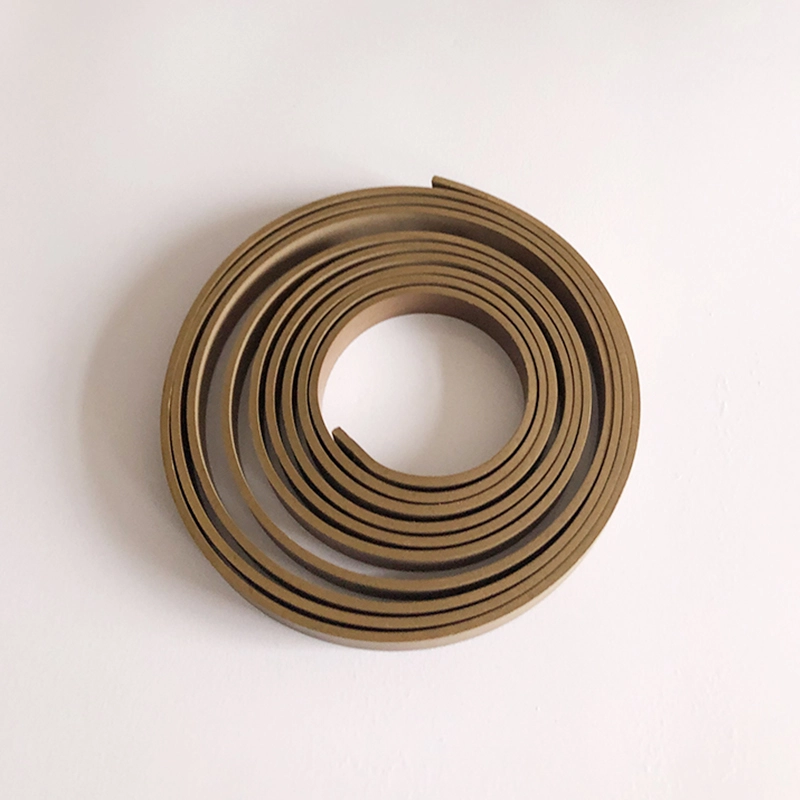

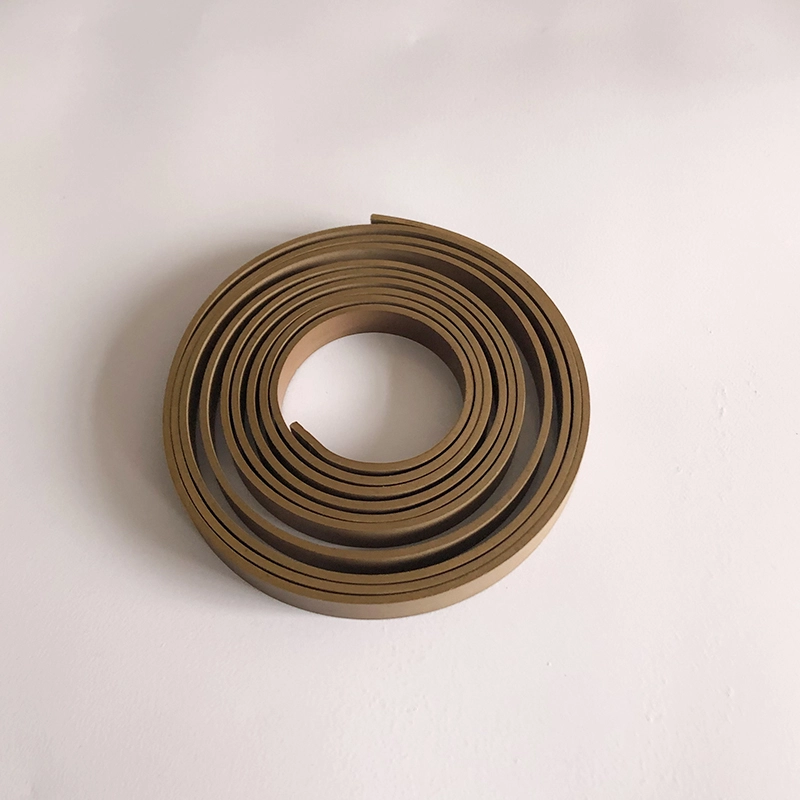

| PTFE aşınmaya davamlı kəmər (üzük) | |
| Material | Ptfe + bürünc |
| Tədarük etmək | Rulon (ümumiyyətlə təxminən 20 metr / rulon) və ya lazımi uzunluğa kəsilmişdir |
| Üstünlük | 1. Aşağı sürtünmə, sürünən və dişləmə; |
| 2. kifayət qədər yağlama olmadan yaxşı işləyə bilər; | |
| 3. Müxtəlif mediaya, əla kimyəvi sabitliyə davamlıdır; | |
| 4. Silindr və möhürləri cızan sərt obyektləri azaltmaq, ağır yüklü vəziyyətlərdə, çox aşınmaya davamlı halqalardan istifadə edərək sərt obyektləri azaltmaqla sərt obyektləri yerləşdirə bilər. | |
| 5. Yüksək sürətli və yüngül yüklü vəziyyətlərdə yaxşı aşınma müqaviməti də var, buna görə ən çox istifadə olunan aşınmaya davamlı üzükdür; | |
| 6. Heç bir ölçülü məhdudiyyət, böyük diametrli vəziyyətlərdə istifadə edilə bilməz. | |
| Temperatur | -60 ~ + 200 ℃ |
| Maksimal sürət | 15 m / s |
| Maksimum ekstruziya gücü | 15n / mm2 (20 °) |
| 7.5n / mm2 (80 °) | |
| 5n / mm2 (120 °) | |

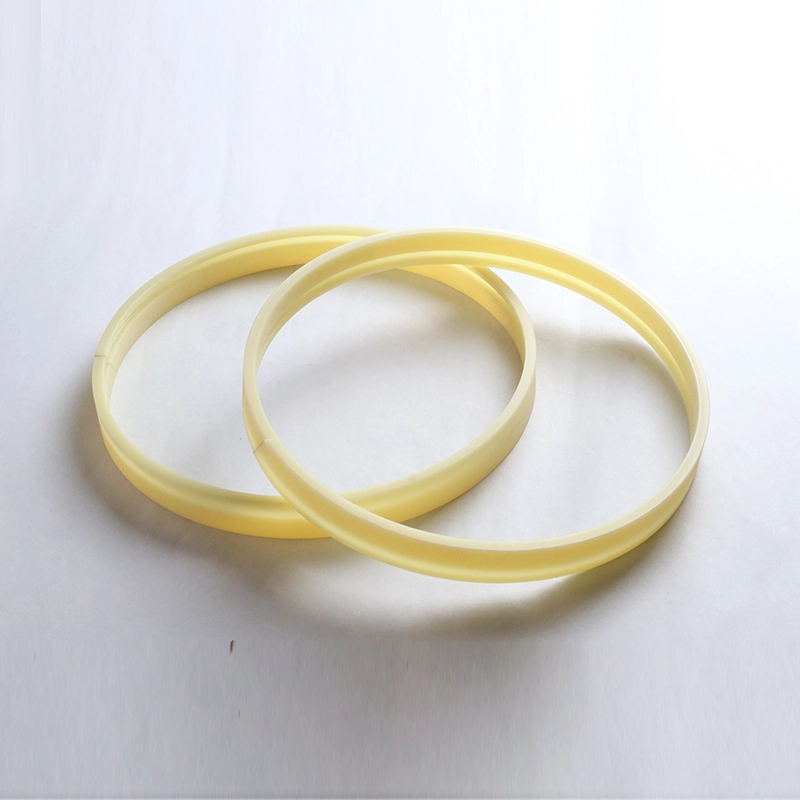

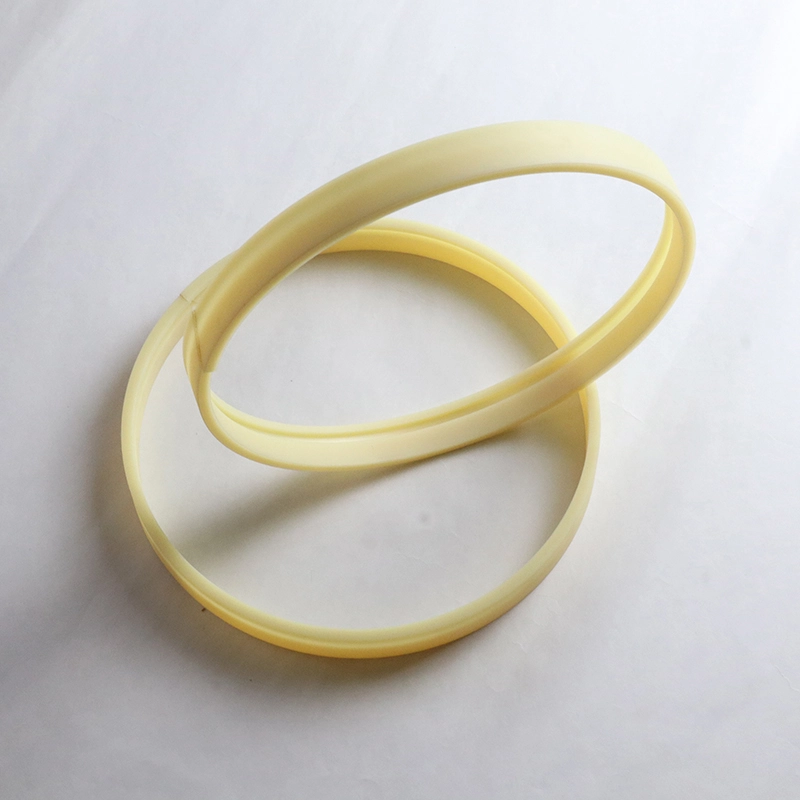

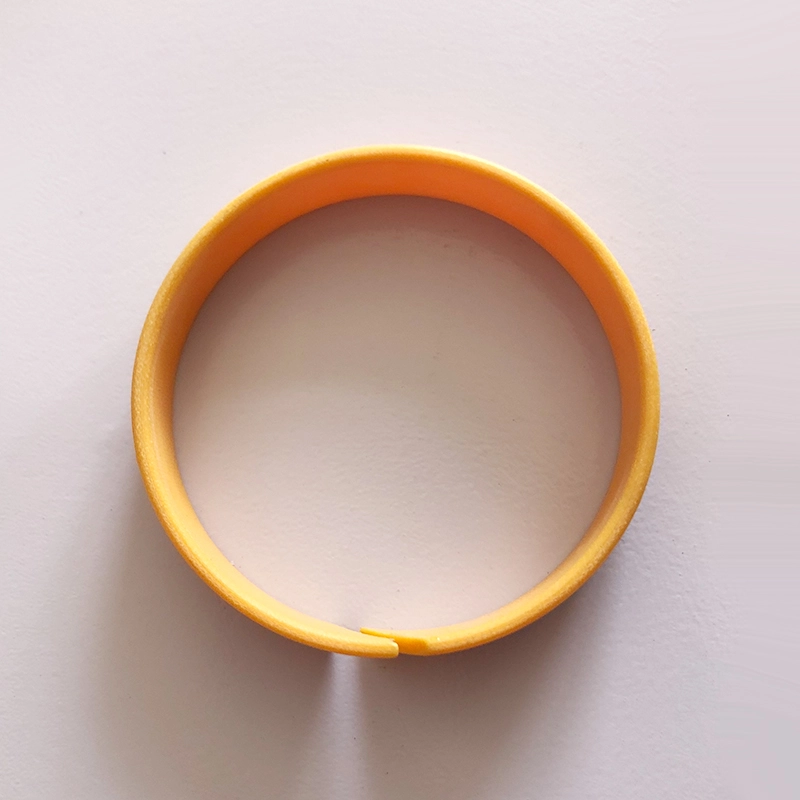

RCS piston çubuğu üçün metal bələdçi üzüyü
RCT pistonu üçün metal bələdçi üzüyü
Hidravlik silindrdə işləyən piston və ya piston çubuğu üçün, aşınma üzüyü dəqiq bir rəhbər təsir göstərir və radial qüvvələri uda bilər. Eyni zamanda, aşınma üzüyü hidravlik silindrdə sürüşmə hissələrinin metal təmasına mane ola bilər. Metal geyimi üzükləri ilə müqayisədə metal olmayan aşıq üzükləri bir çox üstünlüklərə malikdir. Bunların arasında bezariozdan hazırlanmış fenolik və ptfe bələdçi üzüklər yerdəki kəsmə növü və istifadəyə hazır tip mövcuddur.
1. Yaxşı aşınma müqaviməti
2. Metal-metal kontaktdan çəkinin
3. Mexaniki vibrasiyanı yatıra bilər
4. Geyimi üzüyün mərkəzləşdirilmiş təsiri səbəbindən böyük bir radial rəsmiləşdirilir
5. Sadə yiv, quraşdırmaq asandır
6. Yuxarıdakı üstünlüklərə əsaslanan aşağı texniki xidmət, geniş istifadə olunur
Materiallar:
1. Politetrafluoroetilen ptfe3 (ümumi material), PTFE4 (su kimi aşağı özlülük mediası üçün uyğundur), PTFE1 (pnevmatika kimi aşağı sürtünmə tələbləri)
2. polioksimetilen pom və ya neylon pa və onun dəyişdirilmiş materialları
3. Formaldehid qatranı + möhkəmləndirilmiş lif prif
Müxtəlif materialların yük daşıyan gücü (istinad) müqayisə cədvəli
| Material | Yükləmə qabiliyyəti max (n / mm2) |
| PTFE dolu mis tozu | 15 (20 ° C); 7.5 (80 ° C); 5 (120 ° C) |
| Parça ilə fenolik | 90 (60 ° C); 40 (80 ° C) |
| Polioksimetilen və ya neylon | 25 (60 ° C); 15 (80 ° C) |
| Polioksimetilen və ya neylon doldurulmuşdur | 40 (60 ° C); 30 (80 ° C) |
| Hamarlıq | Rtmax (μm) | R (mkm) |
| Sürüşmə səthi | ≤2.5 | 0.05-0.3 |
| Yivli | ≤10 | ≤2 |
| Yivli tərəfi | ≤15 | ≤3 |

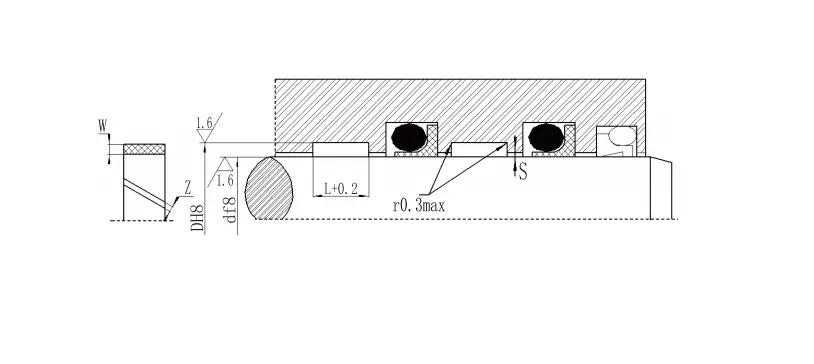

Piston Rod Bələdçisi Ring Specalting Series
| Çubuq diametri | Alt diametrli | Yivli genişliyi | Qalınlıq | Gap |
|
Çubuq diametri | Alt diametrli | Yivli genişliyi | Qalınlıq | Gap |
| D F8 / H9 | D h8 | L+0.2 | W | Z | D F8 / H9 | D h8 | L+0.2 | W | Z | |
| 8-20 | D + 3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | D + 5 | 25 | 2.5 | 8-33 | |
| 10-50 | D + 3.1 | 4 | 1.55 | 1-3 | 1000-4200 | D + 5 | 25 | 2.5 | 33-134 | |
| 15-140 | D + 5 | 5.6 | 2.5 | 2-5 | 280-999.9 | d + 8 | 25 | 4 | 10-33 | |
| 20-220 | D + 5 | 9.7 | 2.5 | 2-9 | 1000-2200 | d + 8 | 25 | 4 | 33-70 | |
| 80-400 | D + 5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
| RCSF-1 Özünü yağlayan Bələdçi Zəng Parametrləri | |||||||
| Parametrlər | Rcsf-1 | RCSF-1D | Rcsf-1b | Rcsf-1s | |||
| Qurğuşunsuz kolları | Hidravlik Xüsusi Qol | Tunc bazası kolu | Paslanmayan polad korroziyaya davamlı qol | ||||
 |
 |
 |
 |
||||
| Maksimum rulman təzyiqi (dinamik) | 140n / mm² | 140n / mm² | 140n / mm² | 140n / mm² | |||
| Maksimum rulman təzyiqi (statik) | 250n / mm² | 250n / mm² | 250n / mm² | 250n / mm² | |||
| Salınma hərəkəti | 60n / mm² | 60n / mm² | 60n / mm² | 60n / mm² | |||
| Maksimum sürüşmə sürəti (yağ yağlanması) | <2m / s | <2m / s | <2m / s | <2m / s | |||
| Əmsalı sürtünmə μ | Quru sürtünmə | 0.04 ~ 0.2 | 0.04 ~ 0.18 | 0.03 ~ 0.18 | 0.04 ~ 0.2 | ||
| Yağlanma | 0.02 ~ 0.08 | 0.02 ~ 0.08 | 0.02 ~ 0.08 | 0.02 ~ 0.08 | |||
| Maksimum PV dəyəri (quru) | 3.6n / mm².m / s | 3.8n / mm².m / s | 4.3n / mm².m / s | 3.6n / mm².m / s | |||
| Maksimum PV dəyəri (yağ) | 30n / mm².m / s | 30n / mm².m / s | 30n / mm².m / s | 30n / mm².m / s | |||
| İşləmə temperaturu | -195 ℃ ~ + 280 ℃ | -195 ℃ ~ + 280 ℃ | -195 ℃ ~ + 280 ℃ | -195 ℃ ~ + 280 ℃ | |||
| İstilikkeçirmə | 42w / m.k | 42w / m.k | 42w / m.k | 42w / m.k | |||
| Xətti genişləndirmə əmsalı | 11 * 10-6/ k | 11 * 10-6/ k | 18 * 10-6/ k | 15 * 10-6/ k | |||
| RCFB tipli tunc bələdçi üzük parametr masası | |||||||
| Parametr | Rcfb090 | Rcfb092 | Rcfb09g |
|
|||
 |
 |
 |
|
||||
| Sıxlıq | 8.9g / sm³ | 8.9g / sm³ | 8.9g / sm³ |
|
|||
| Kompressiv güc | 470n / mm² | 470n / mm² | 470n / mm² |
|
|||
| İstilikkeçirmə | 60w / m.k | 60w / m.k | 58W / M.K |
|
|||
| Xətti genişləndirmə əmsalı | 18.5 * 10-6/ k | 18.5 * 10-6/ k | 18.5 * 10-6/ k |
|
|||
| Sərtlik | 90 ~ 120hb | 90 ~ 120hb | 90 ~ 120hb |
|
|||
| Uzlaşma | 55% | 55% | 55% |
|
|||
| Maddi ad | CUSN8P | CUSN8P | CUSN8P |
|
|||
| Digər isteğe bağlı materiallar | CUSN6.5P | CUSN6.5P | CUSN6.5P |
|
|||
