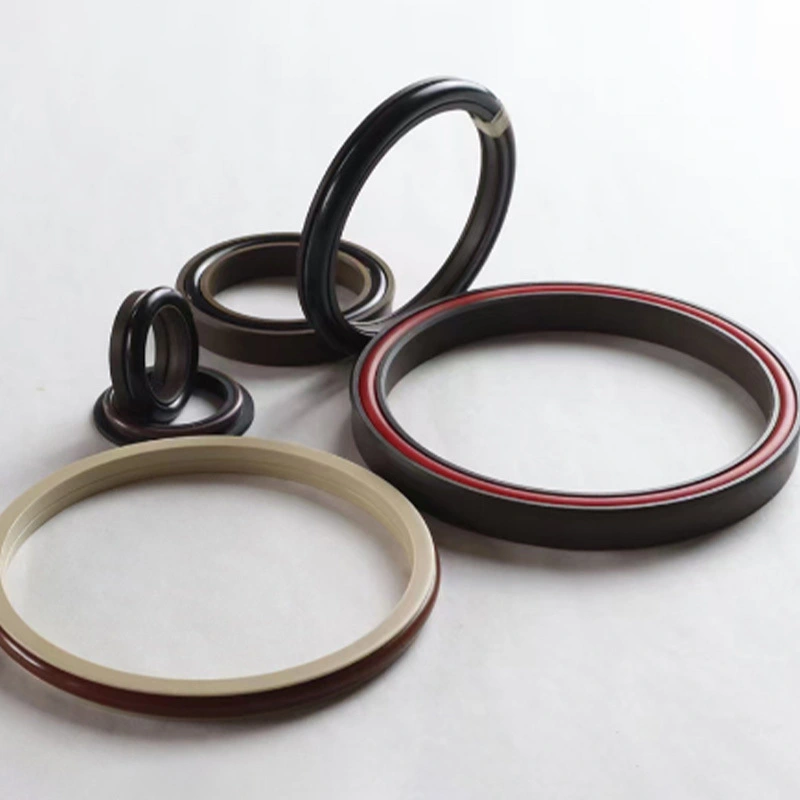

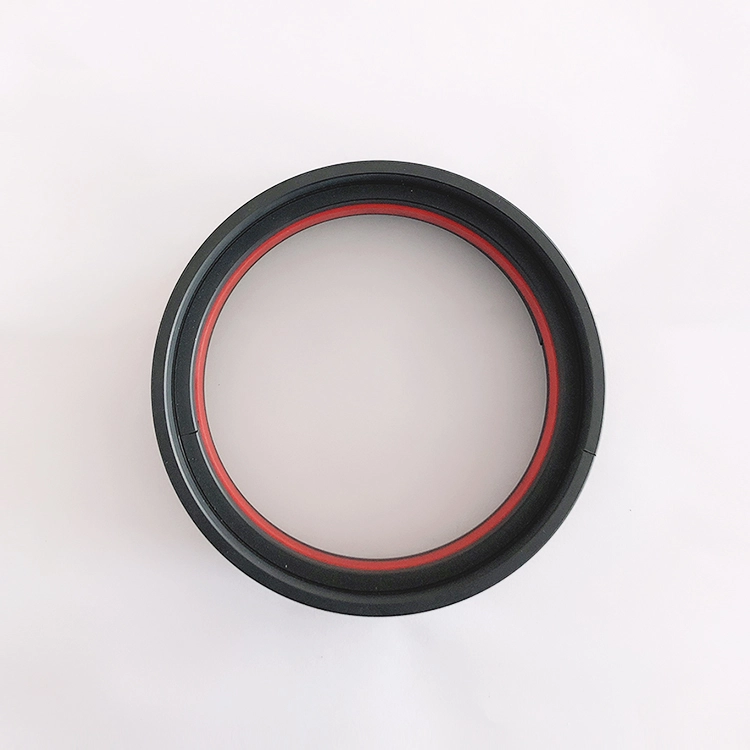

Piston delikləri üçün hidravlik möhürlər, fabrikimizdə və aradıqda olan modellər və hər biri öz xüsusiyyətləri ilə bölünmüş modellər və növlər var, ancaq ciddi keyfiyyətə nəzarət etdik.

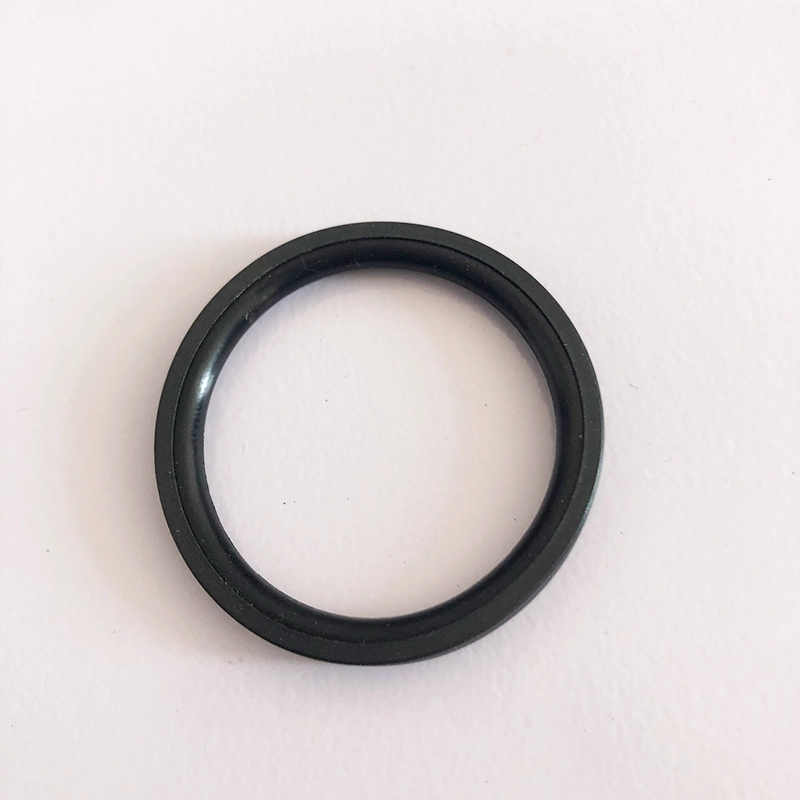

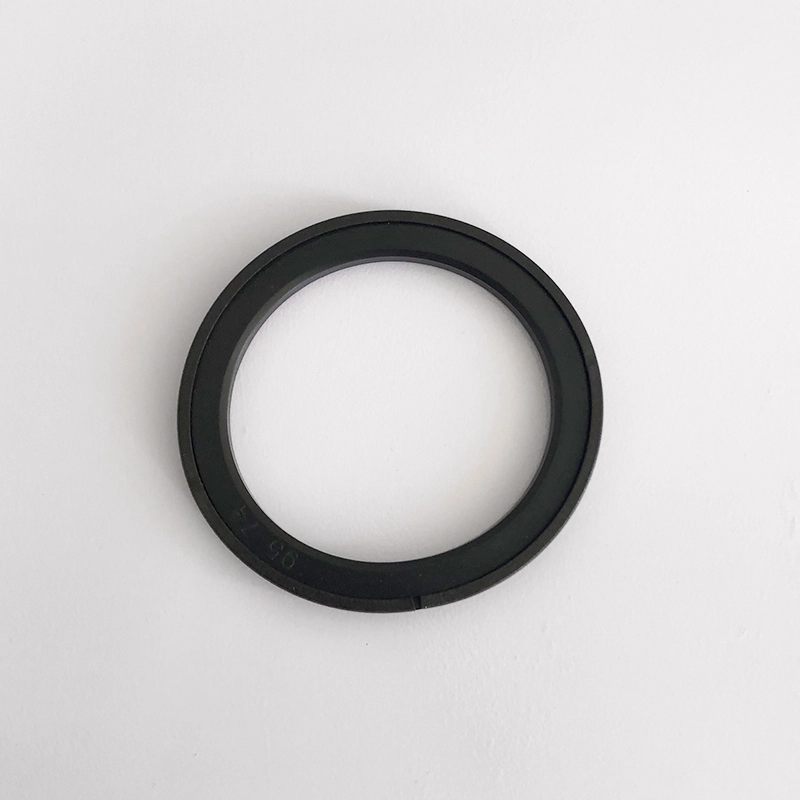

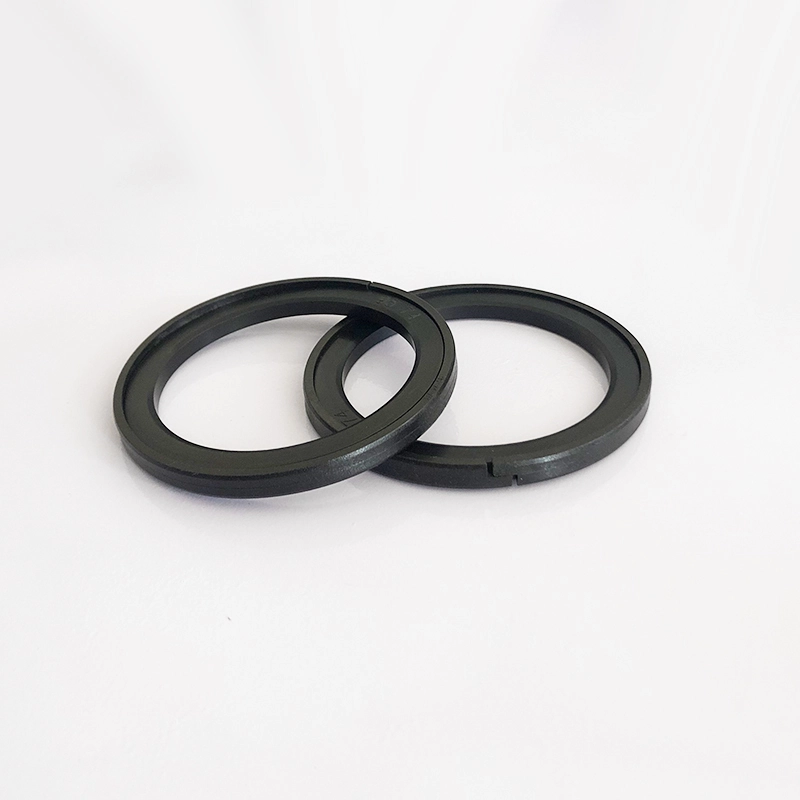

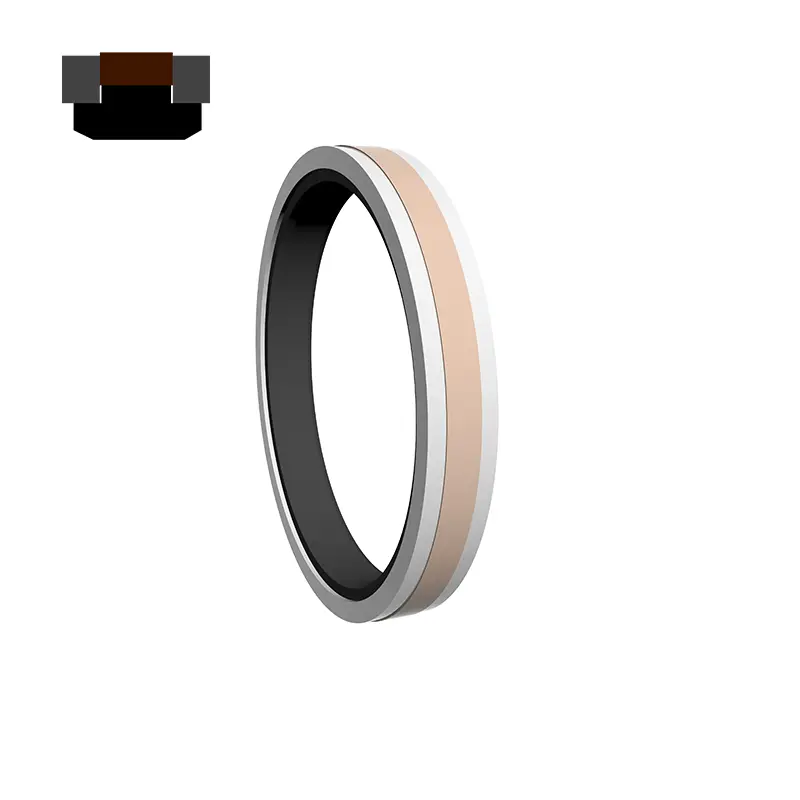

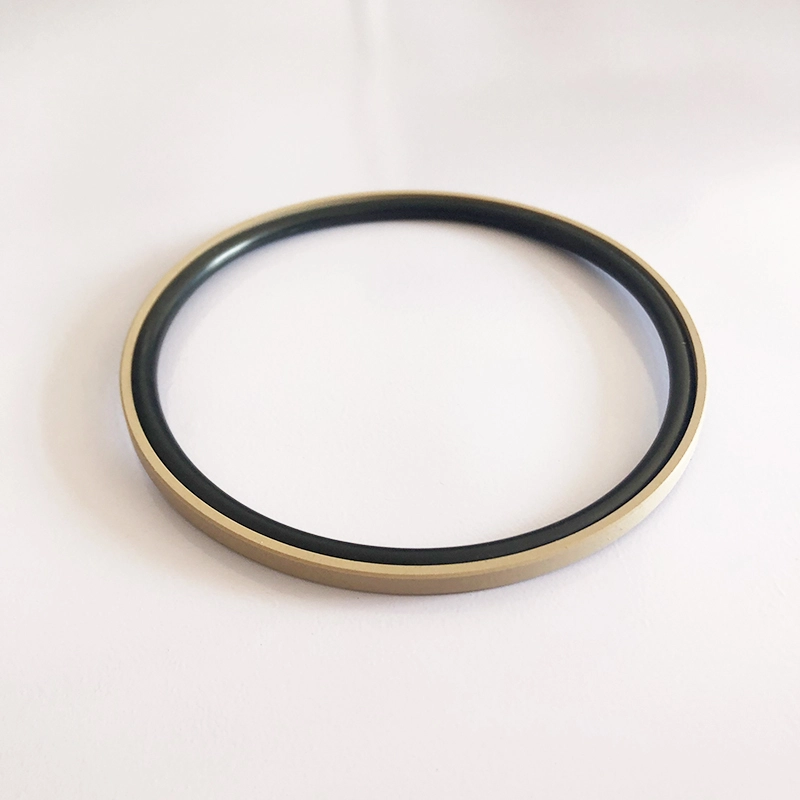

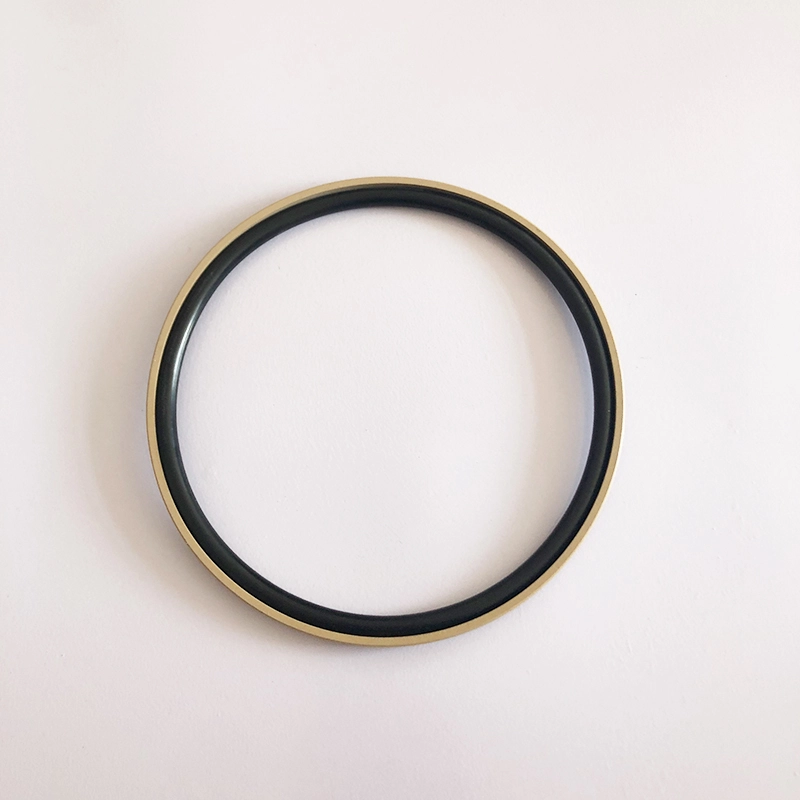

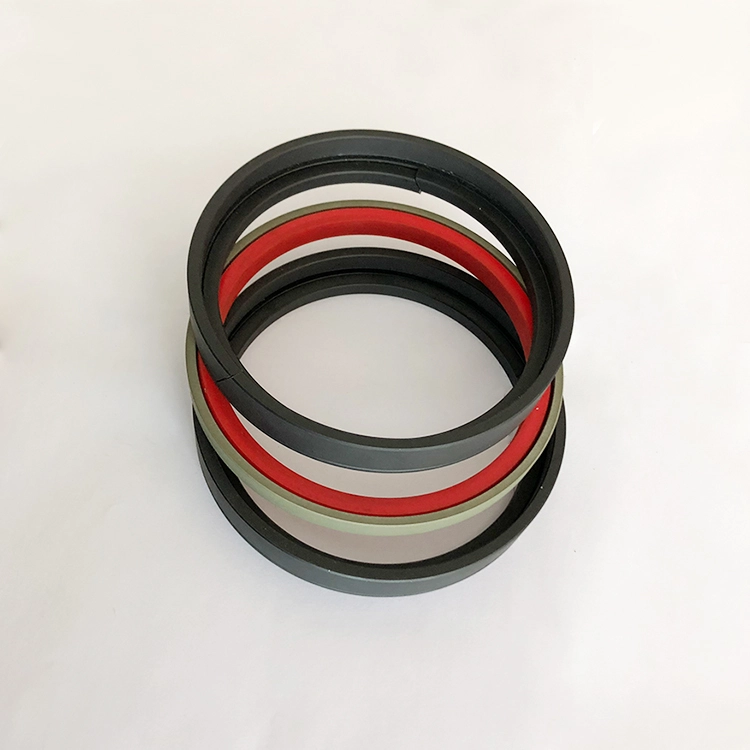

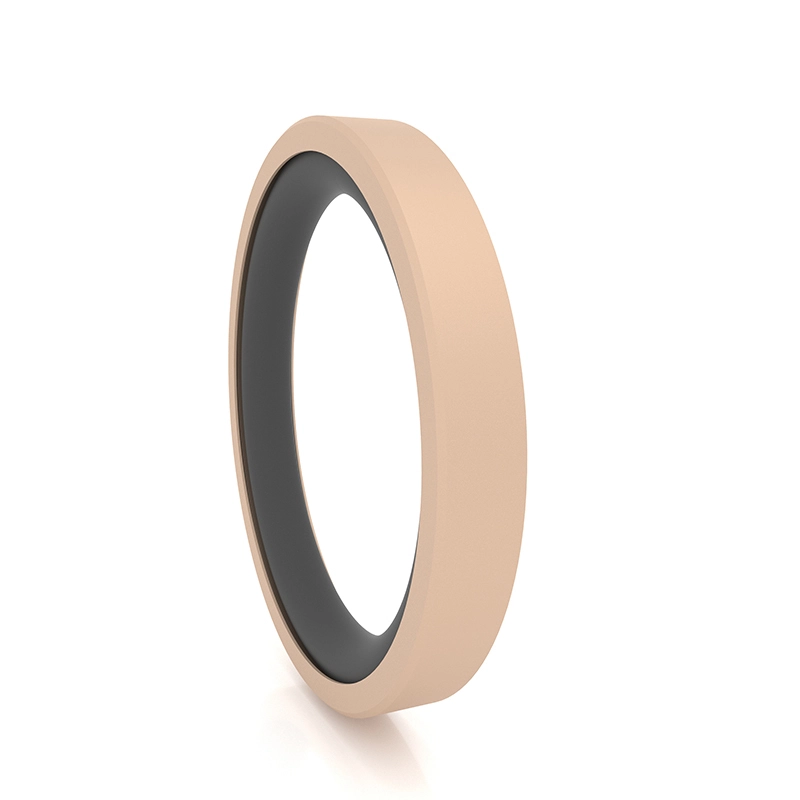

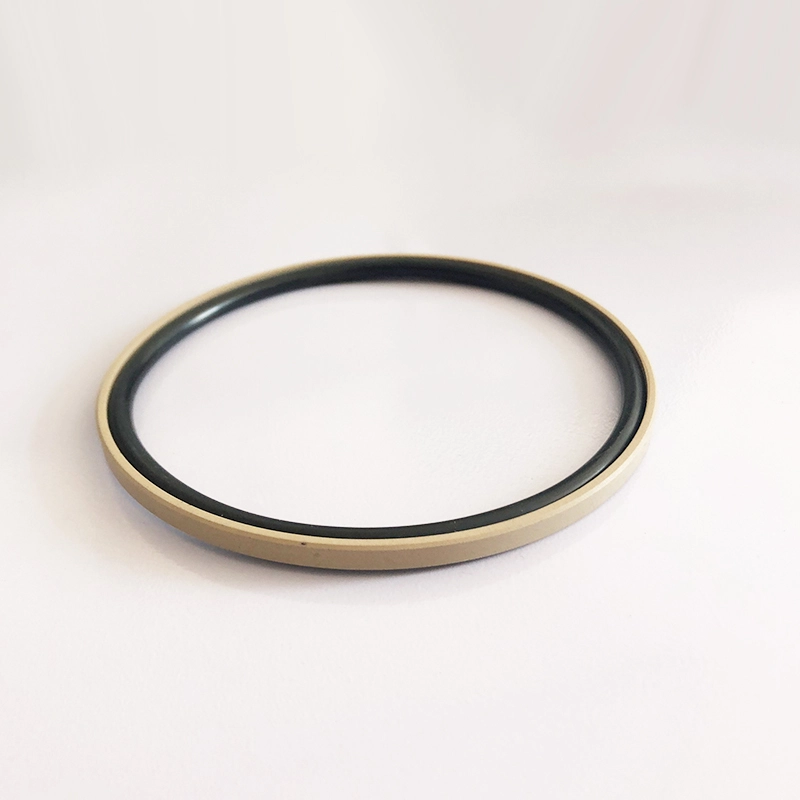

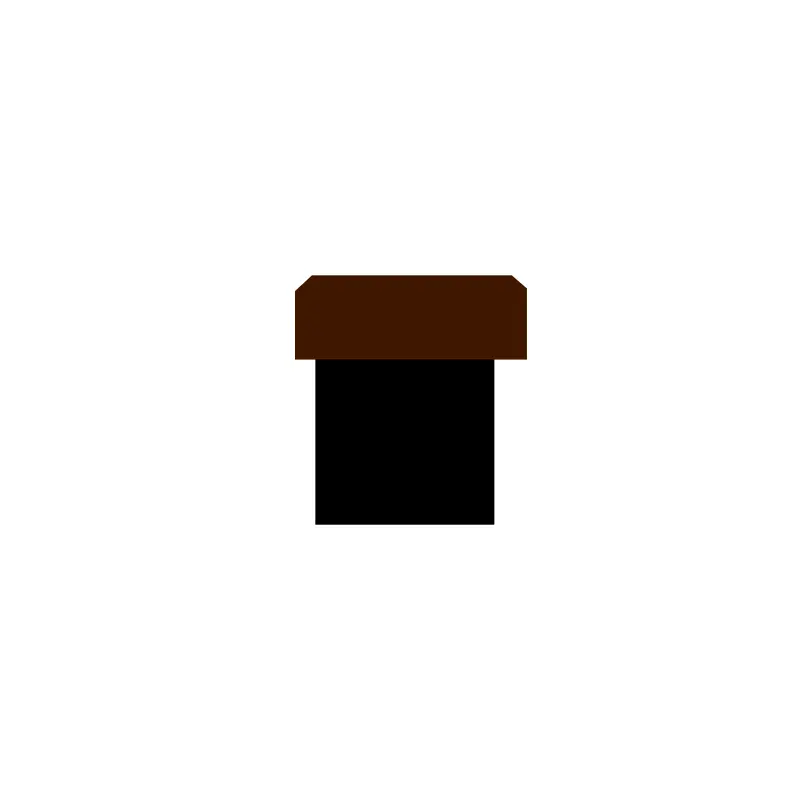

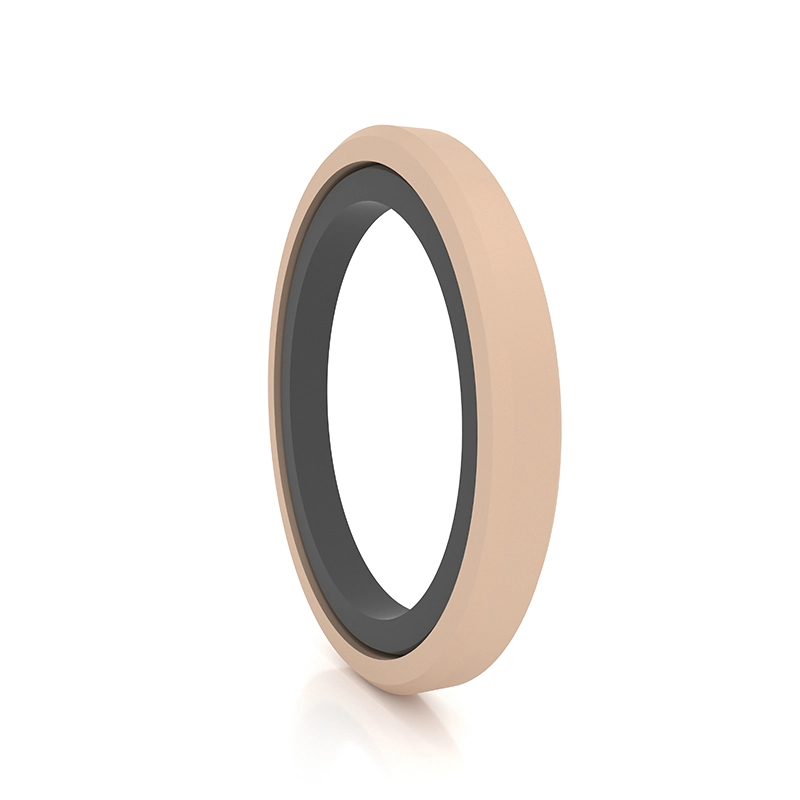

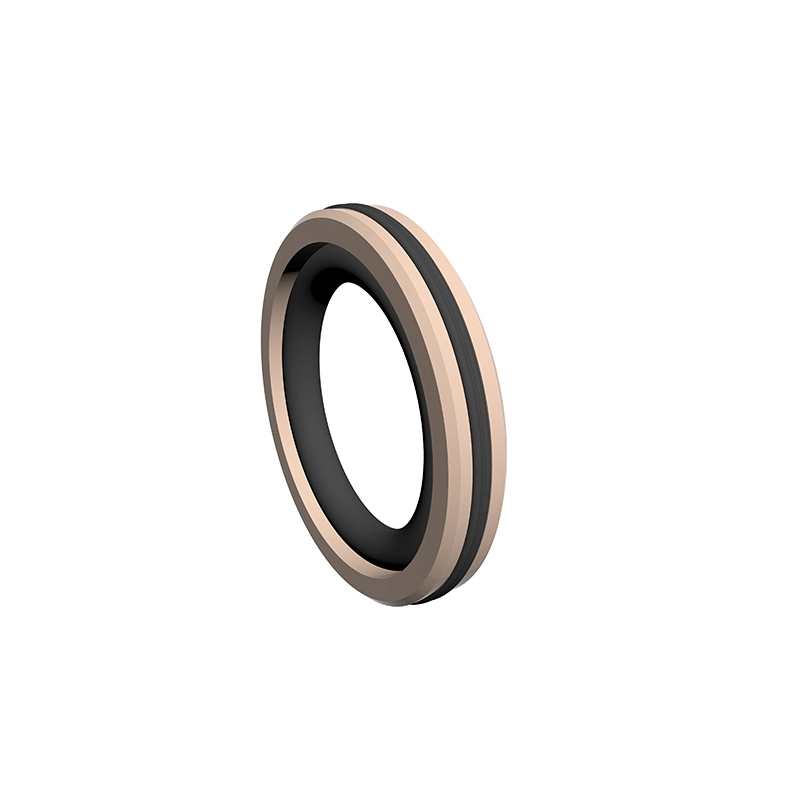

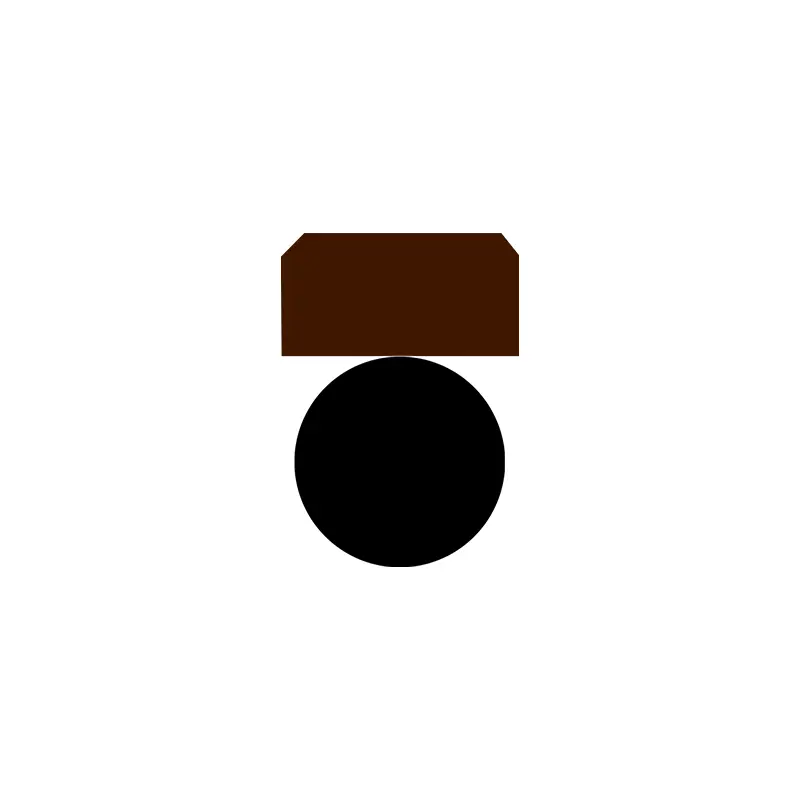

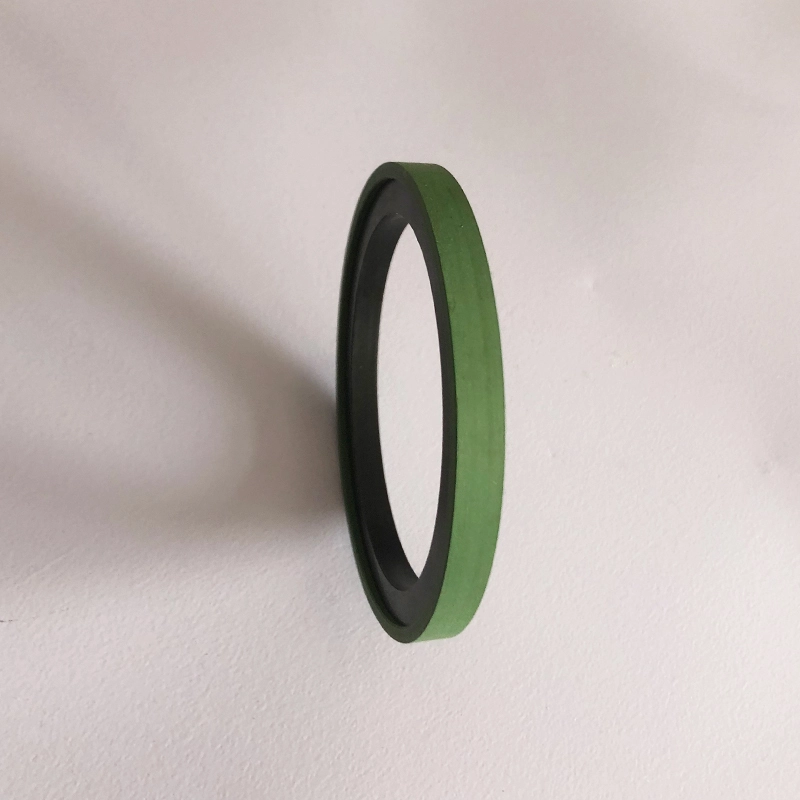

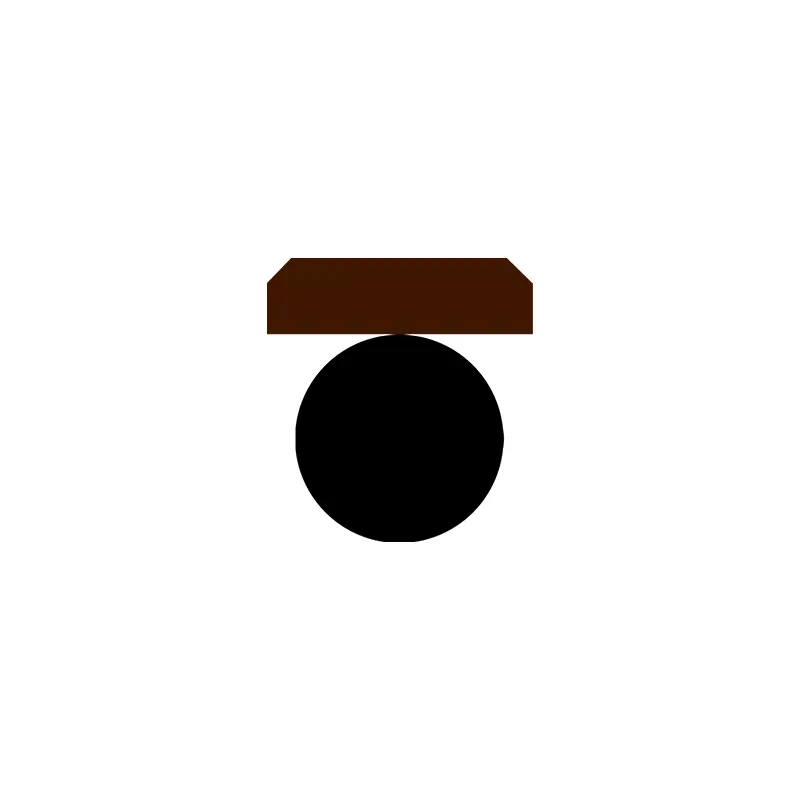

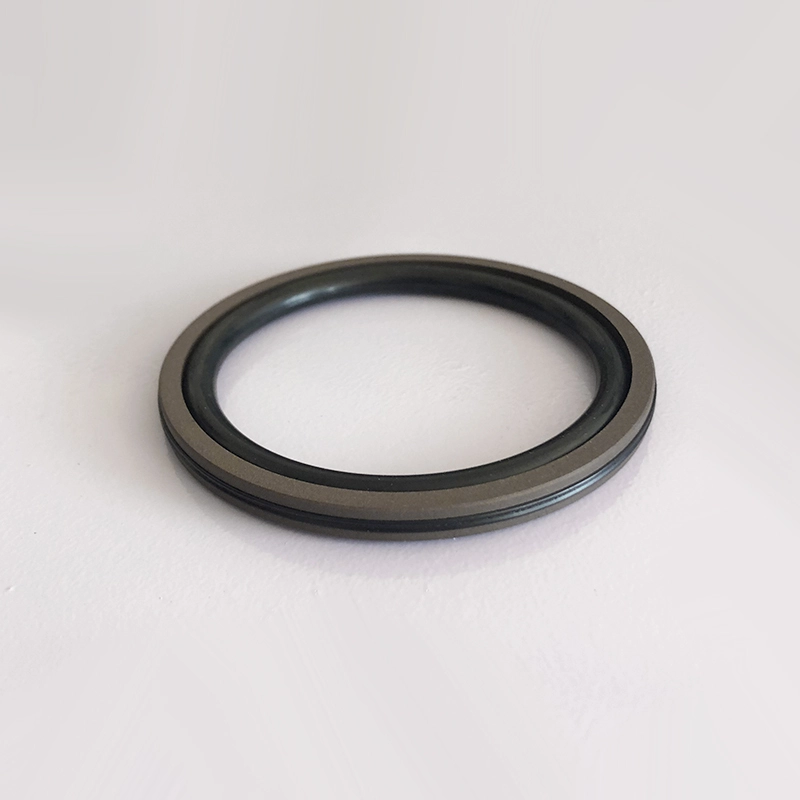

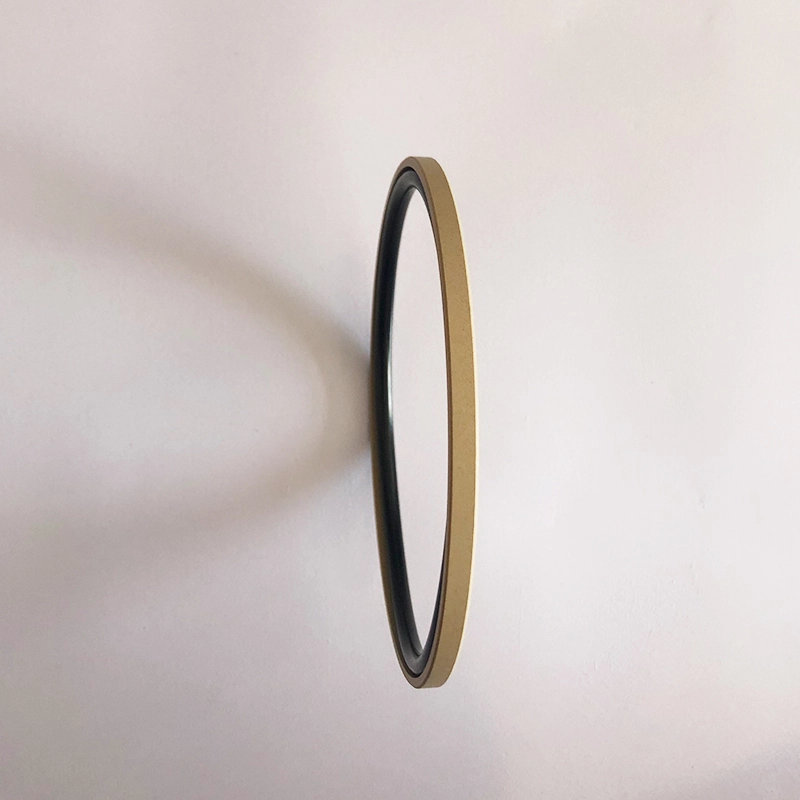

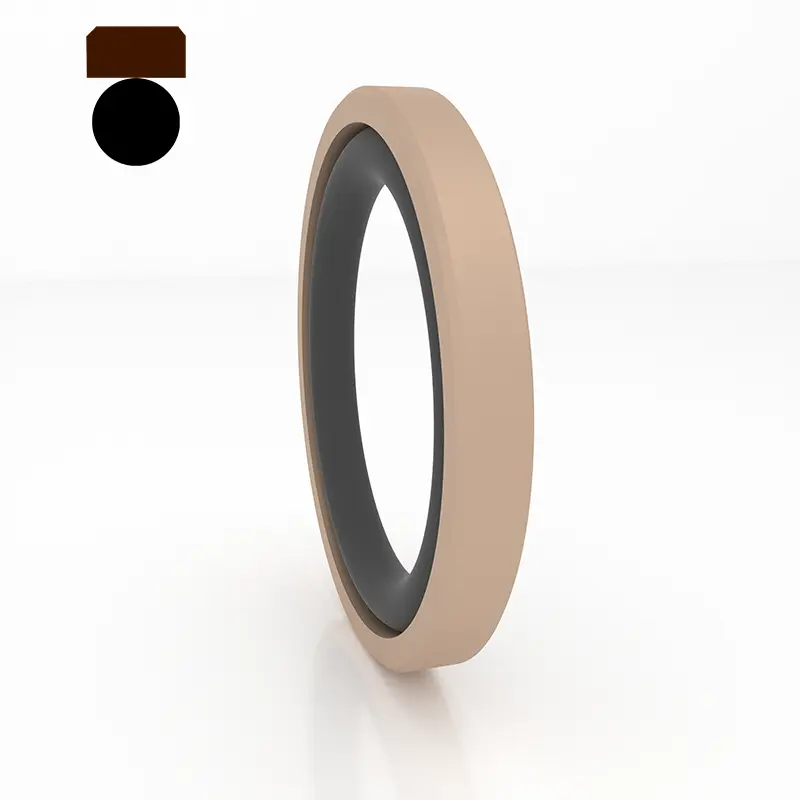

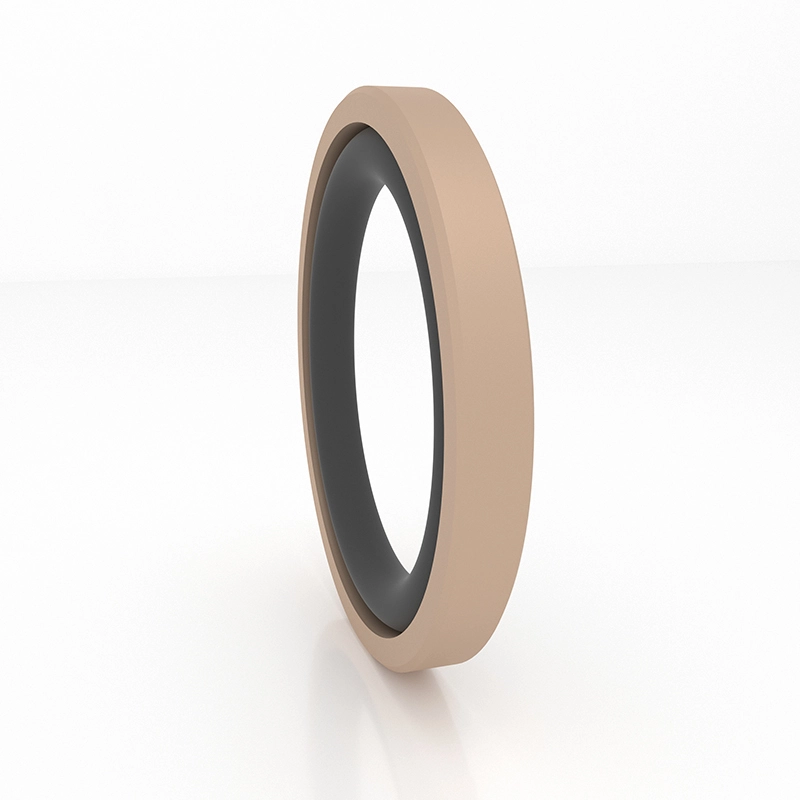

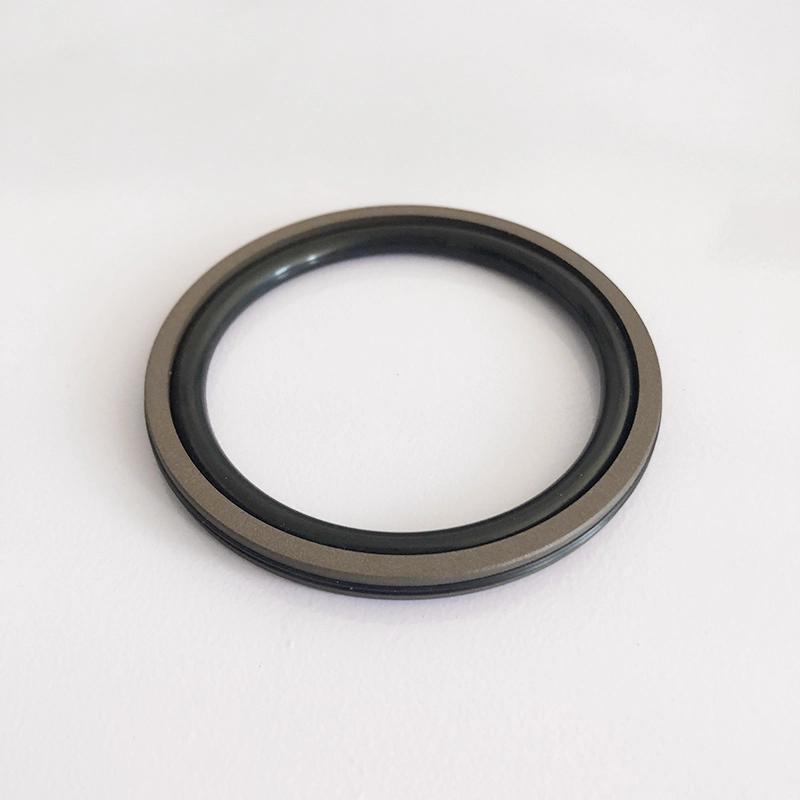

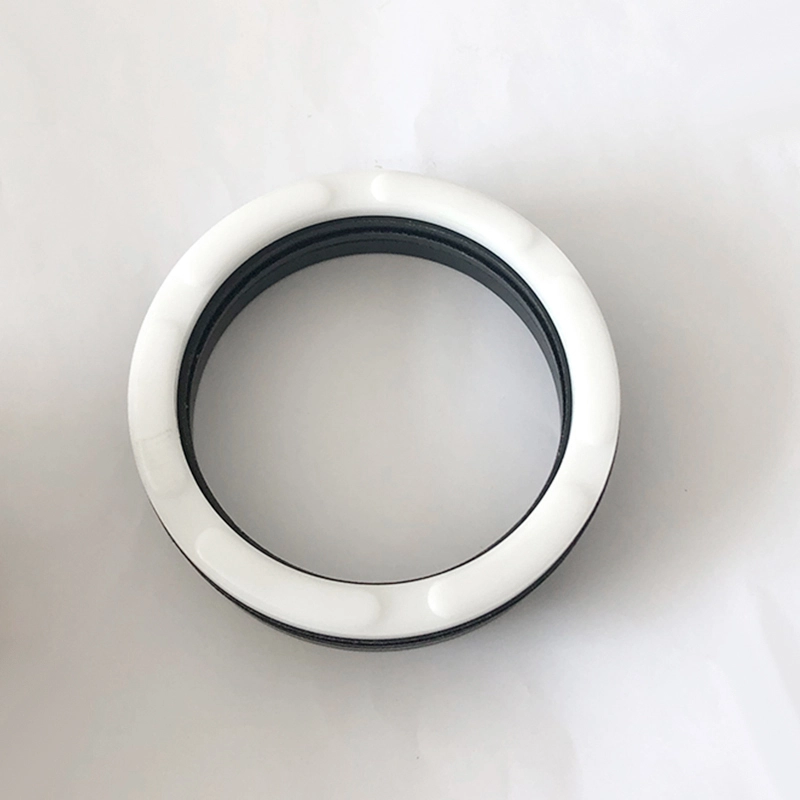

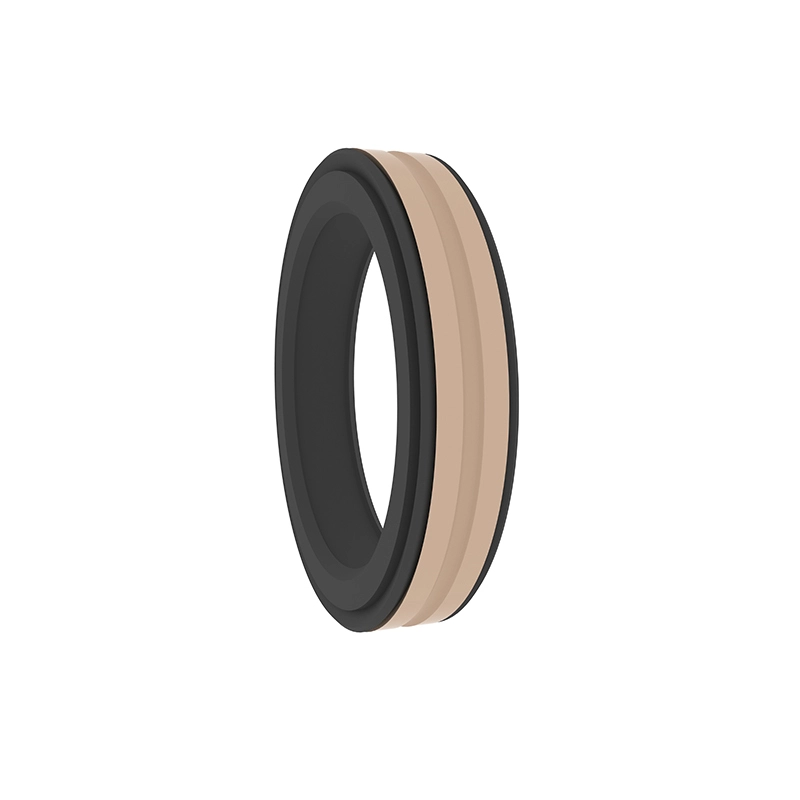

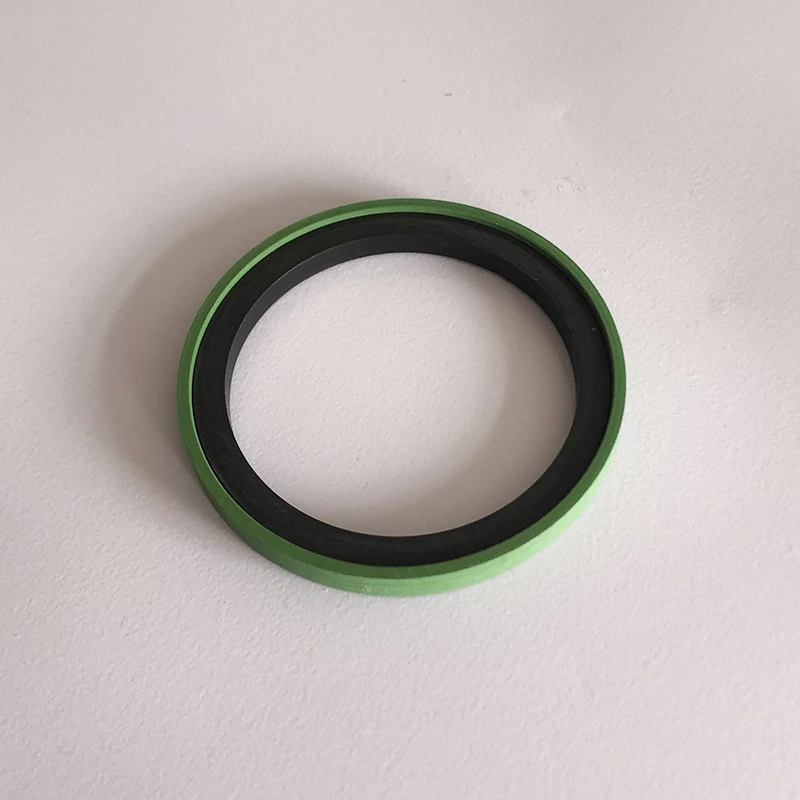

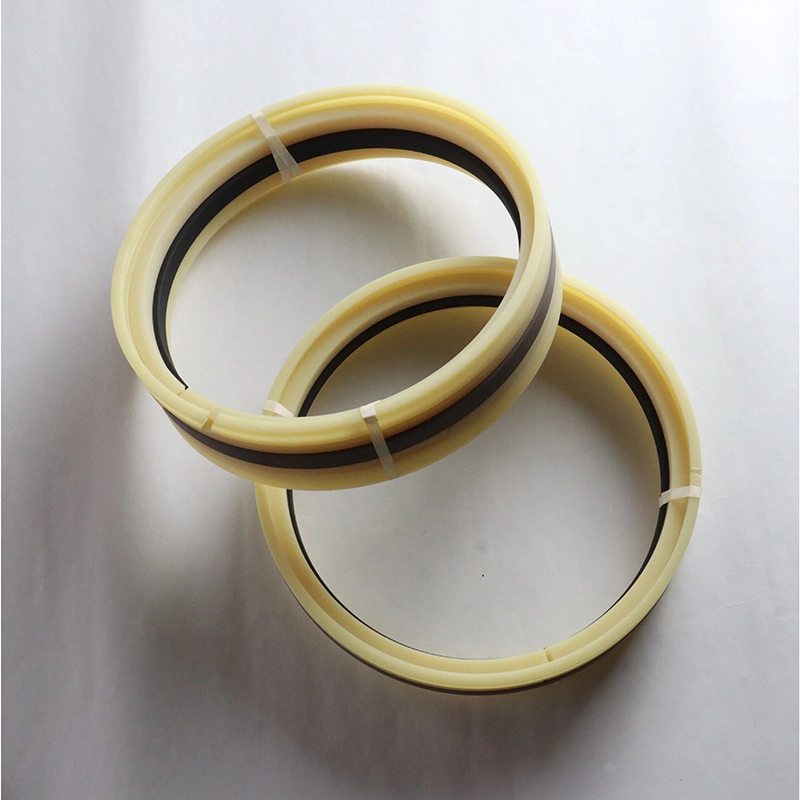

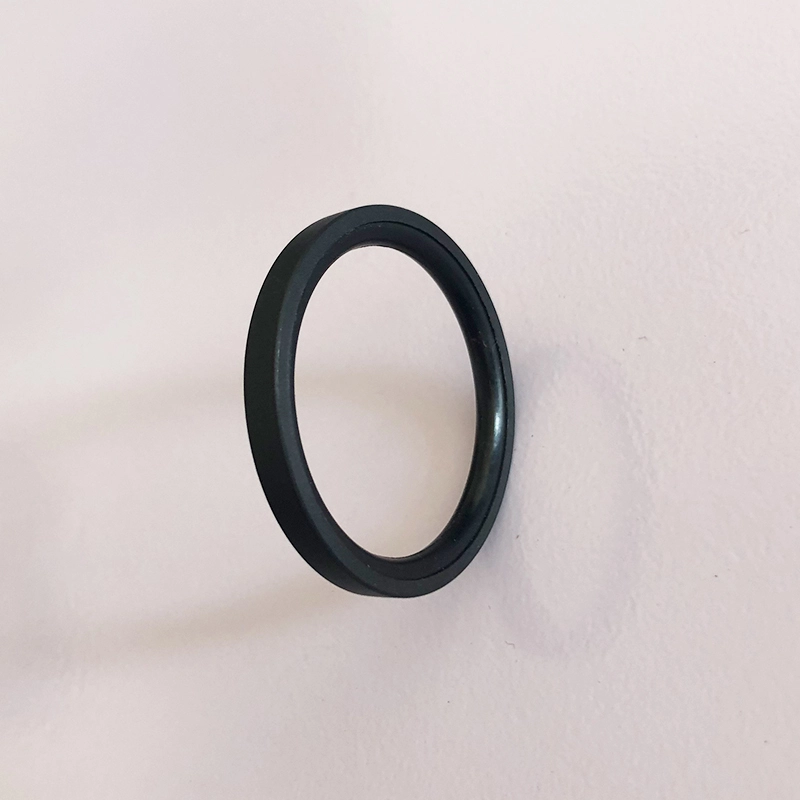

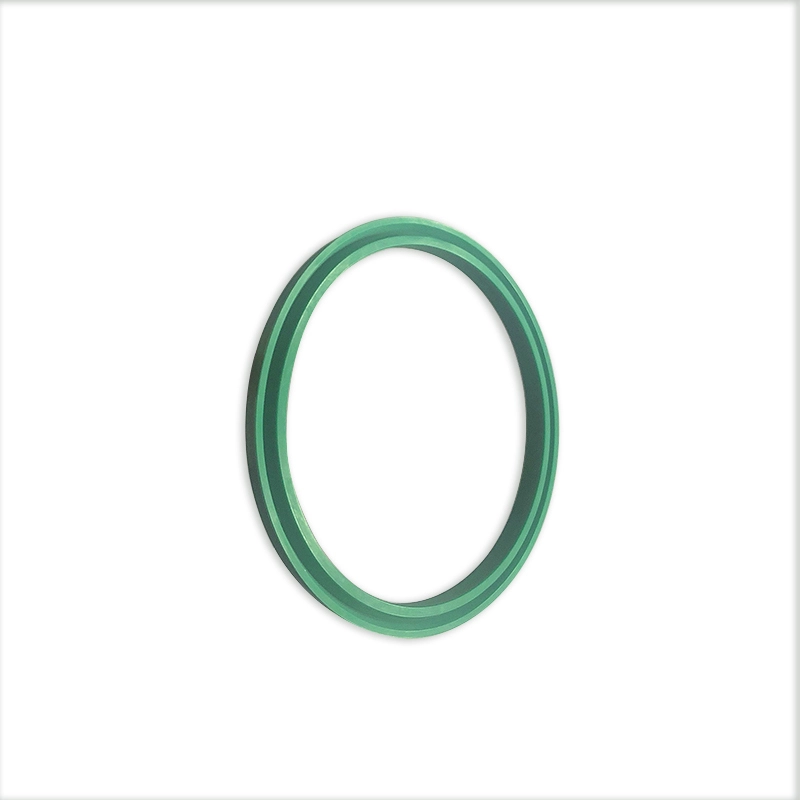

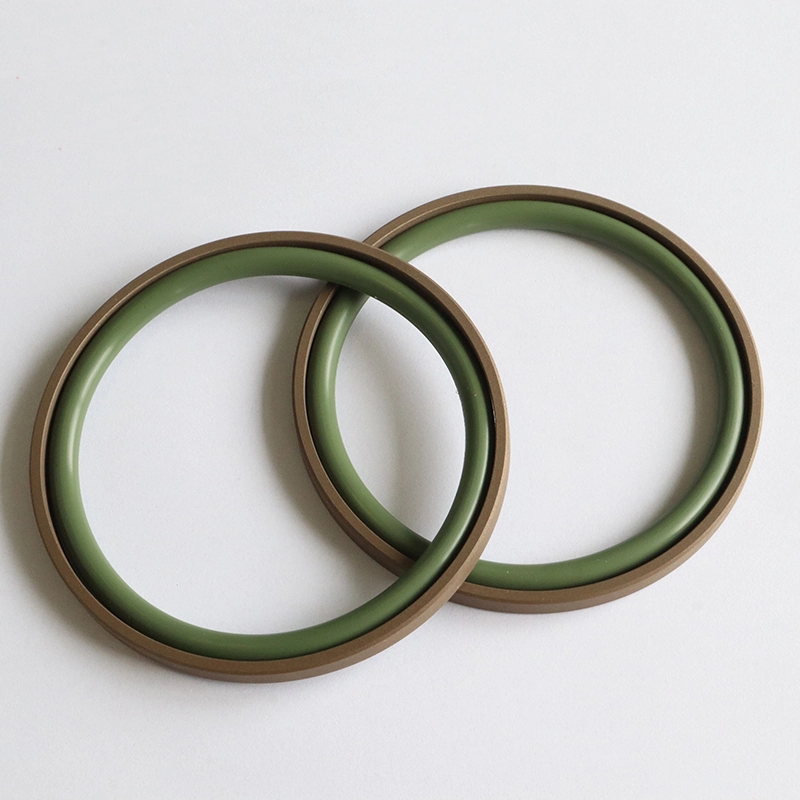

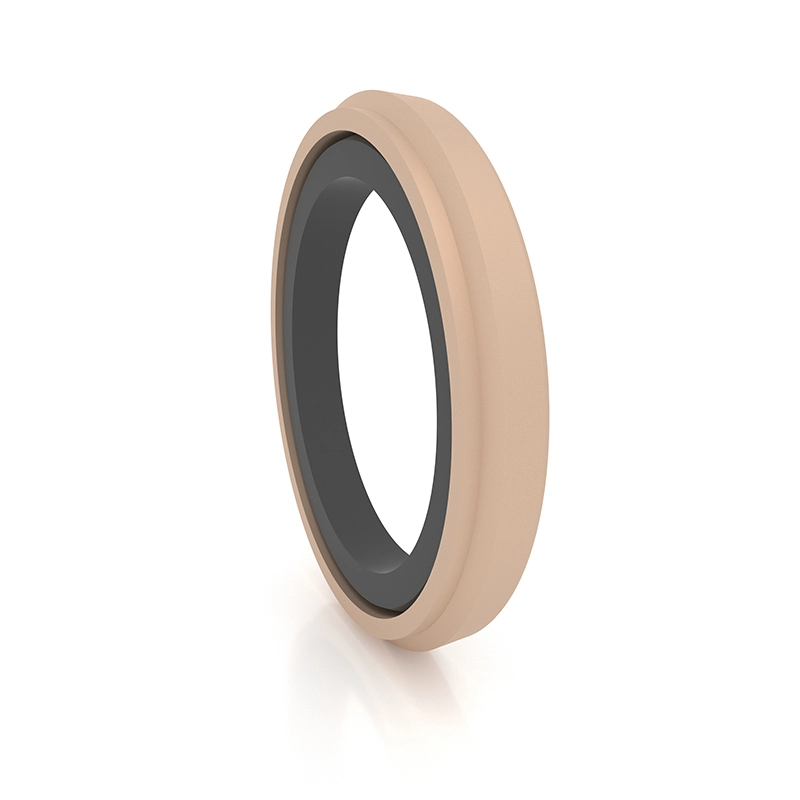

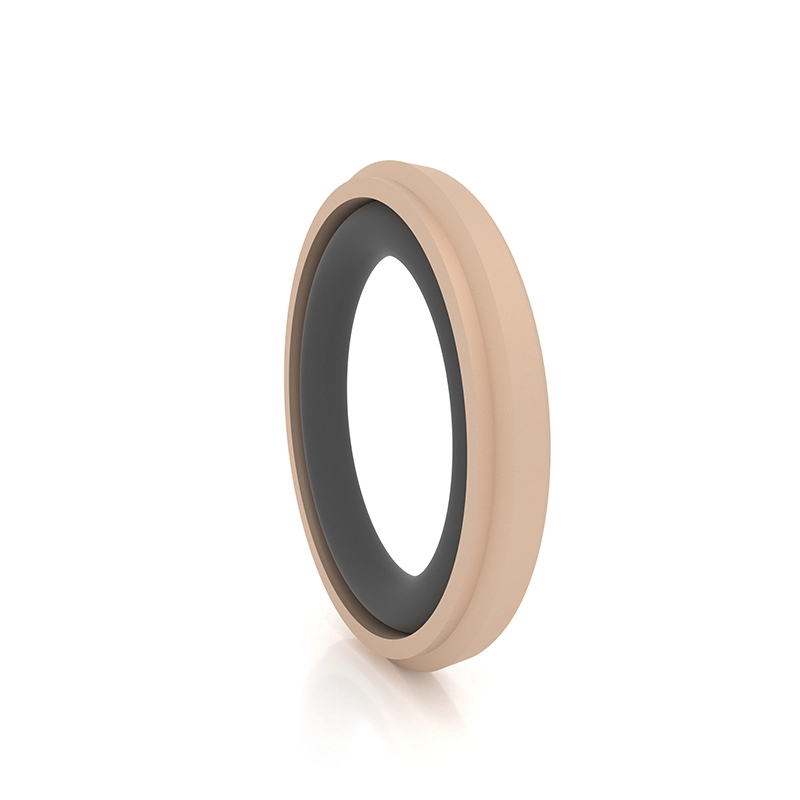

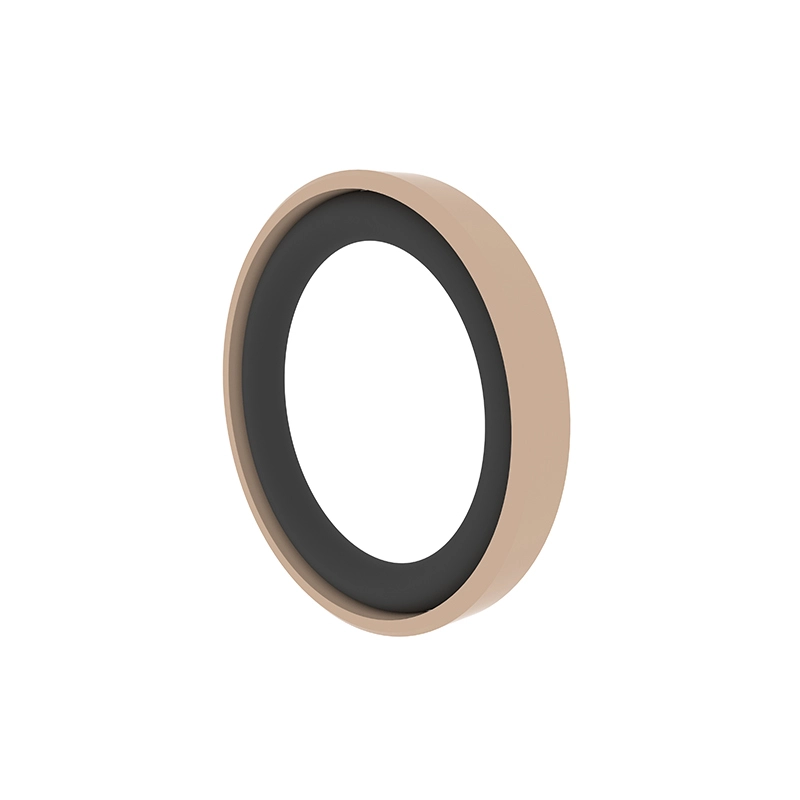

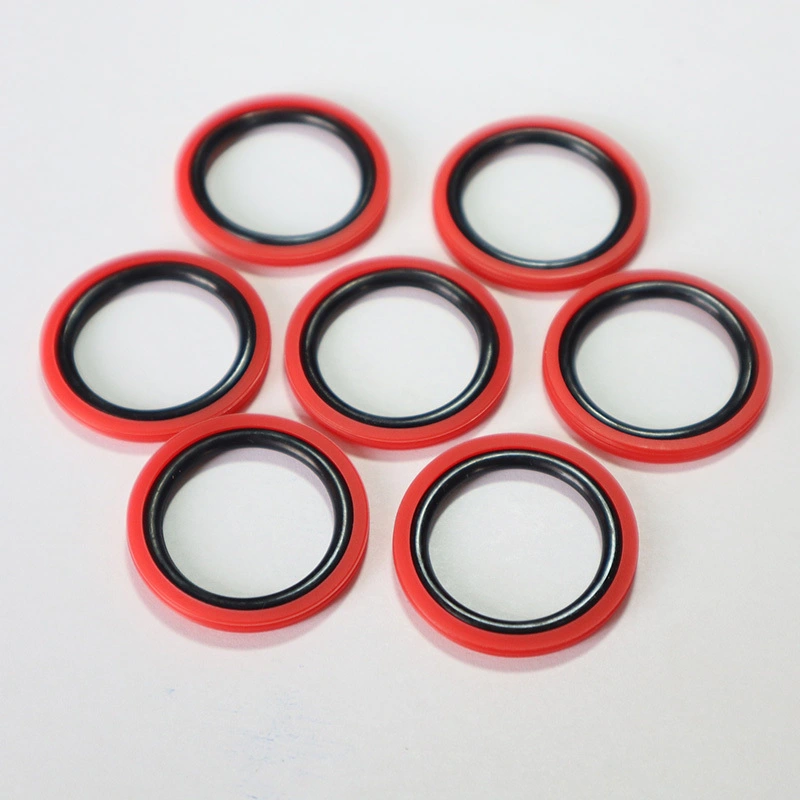

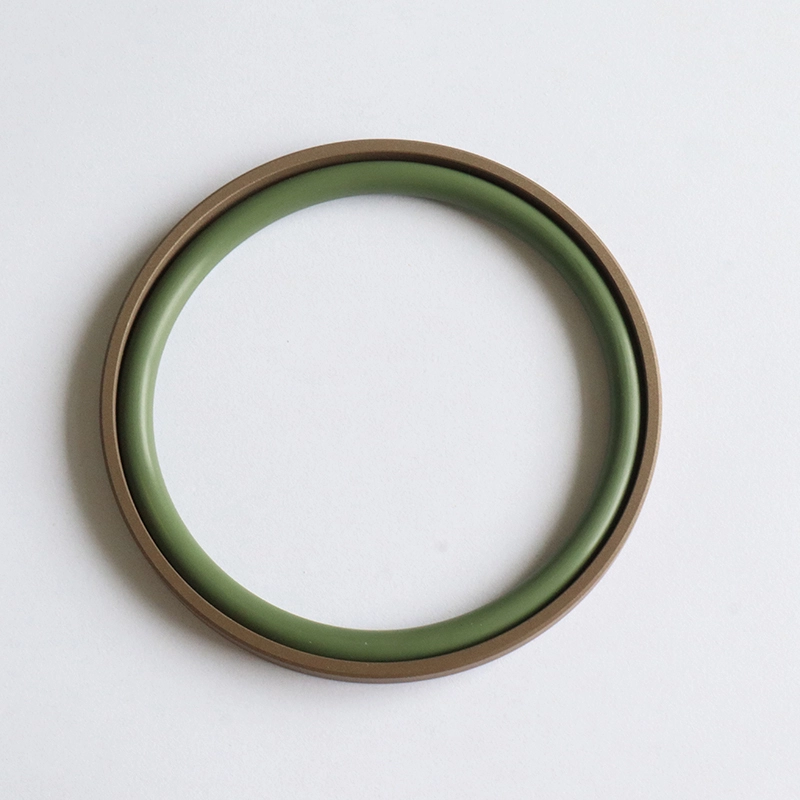

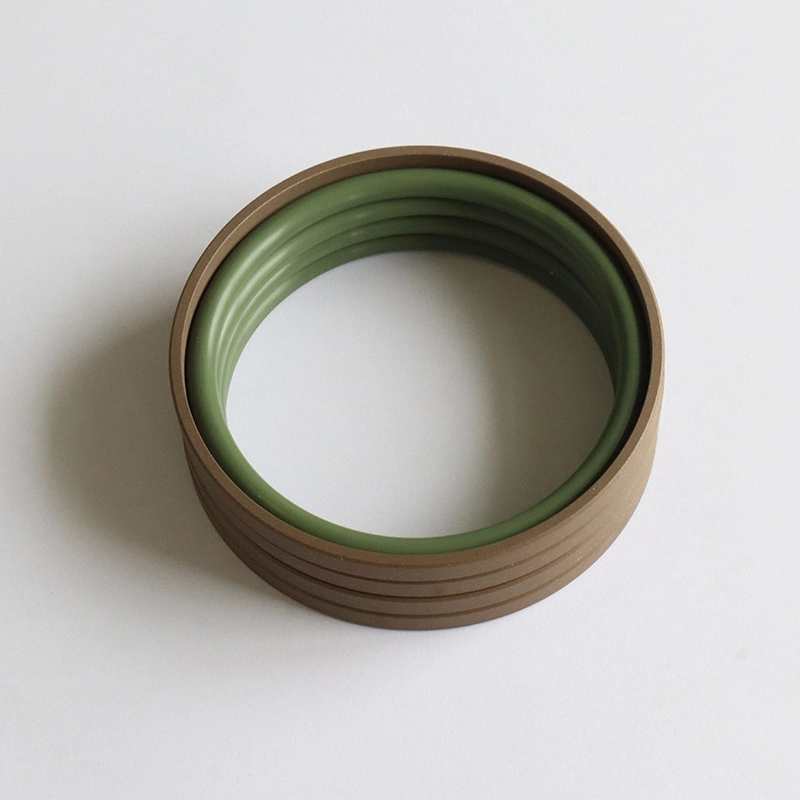

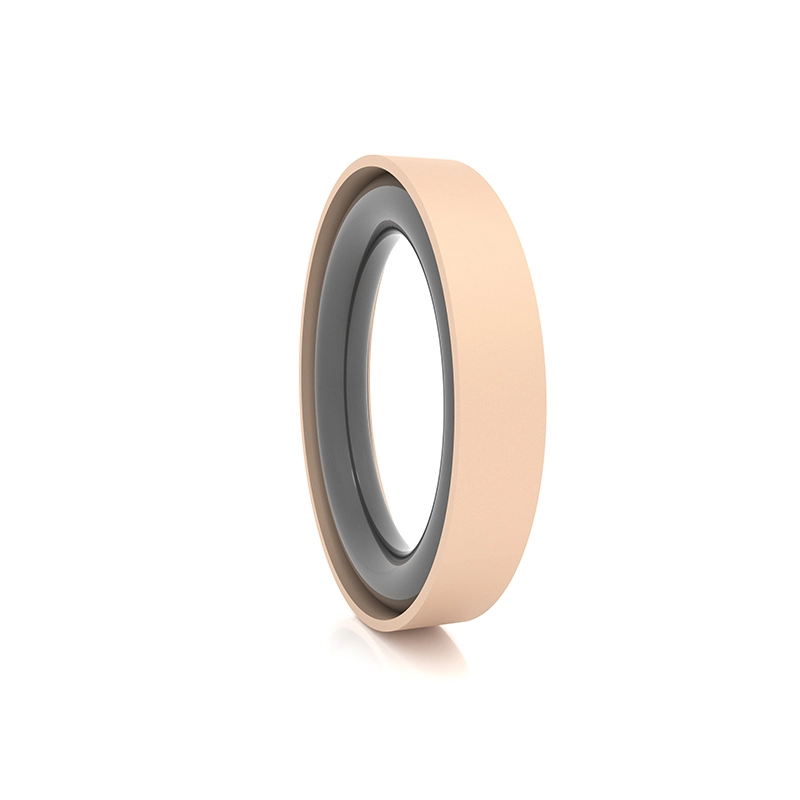

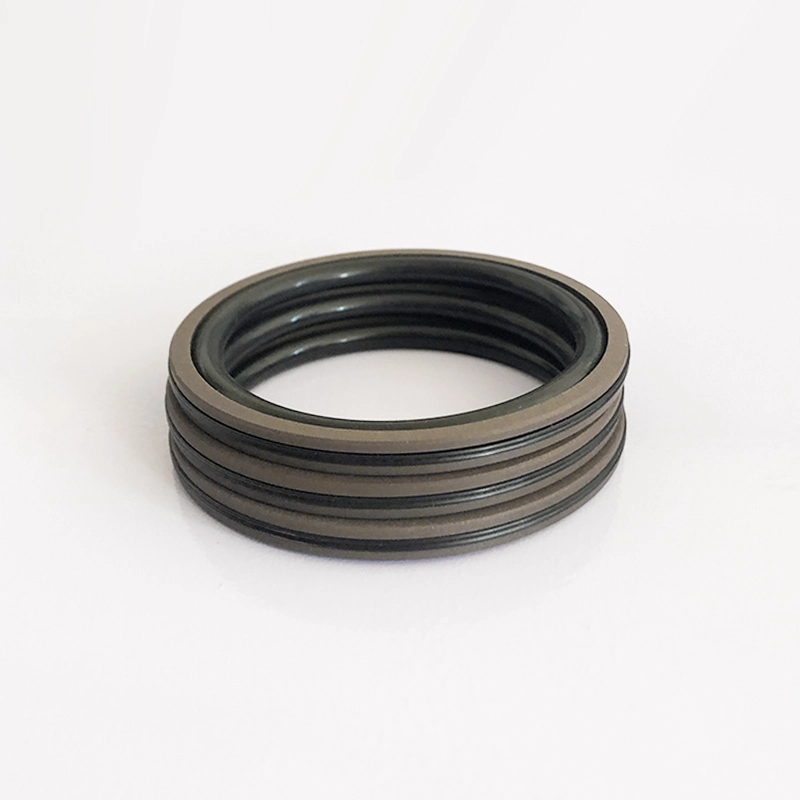

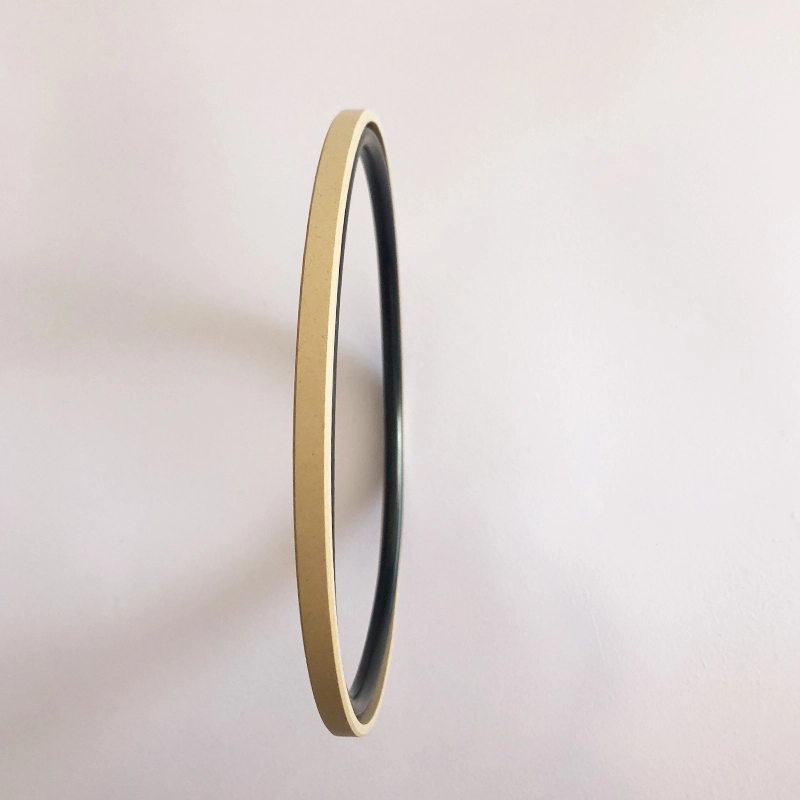

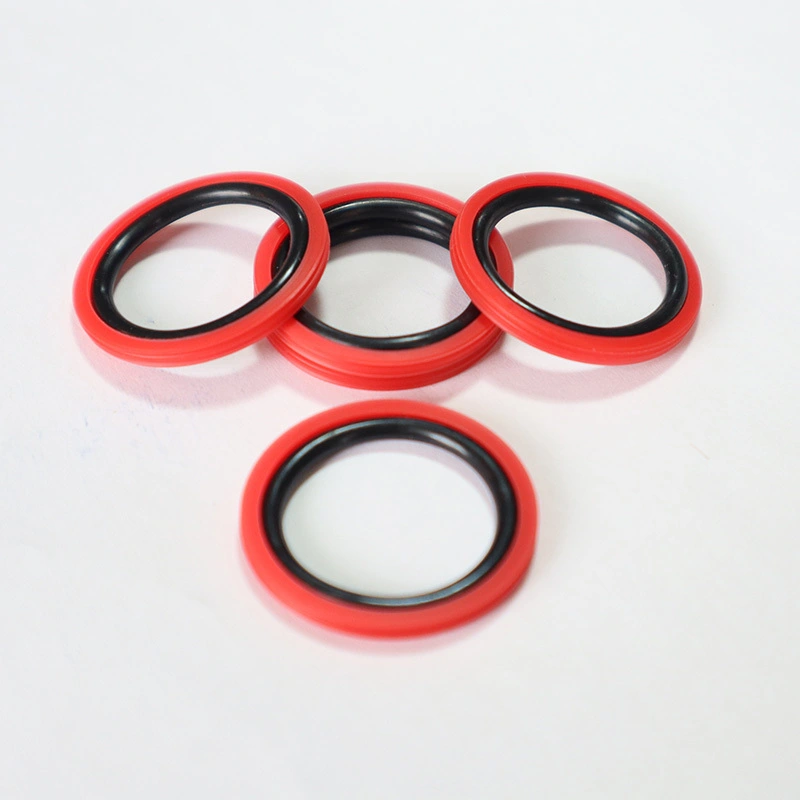

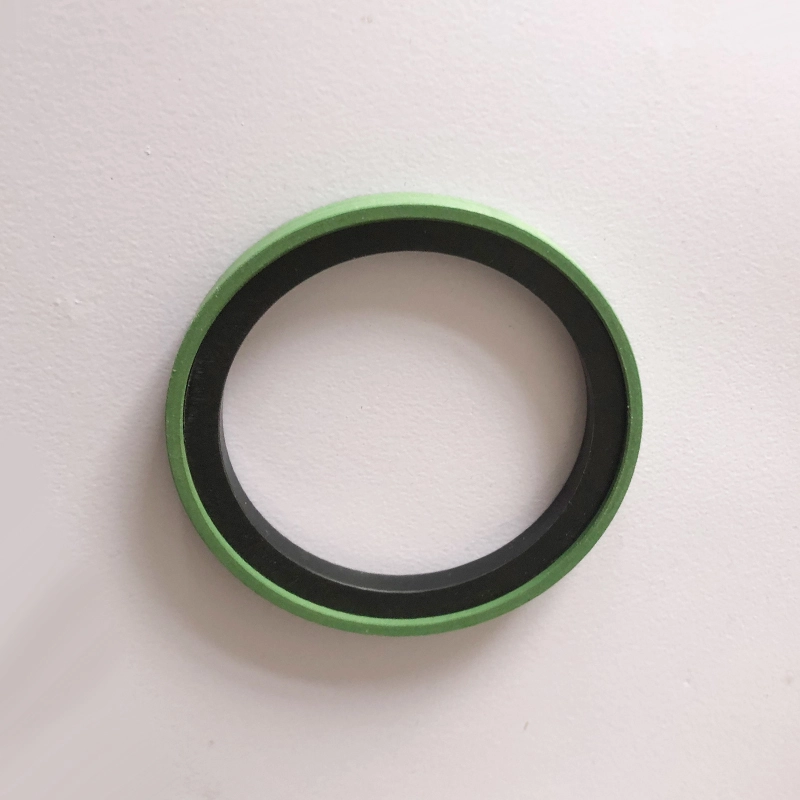

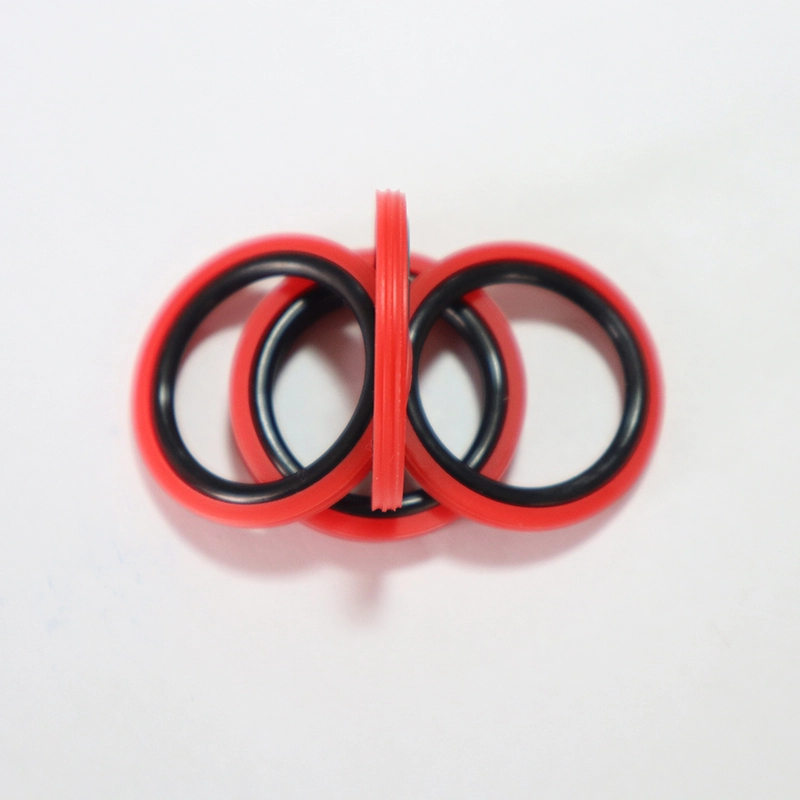

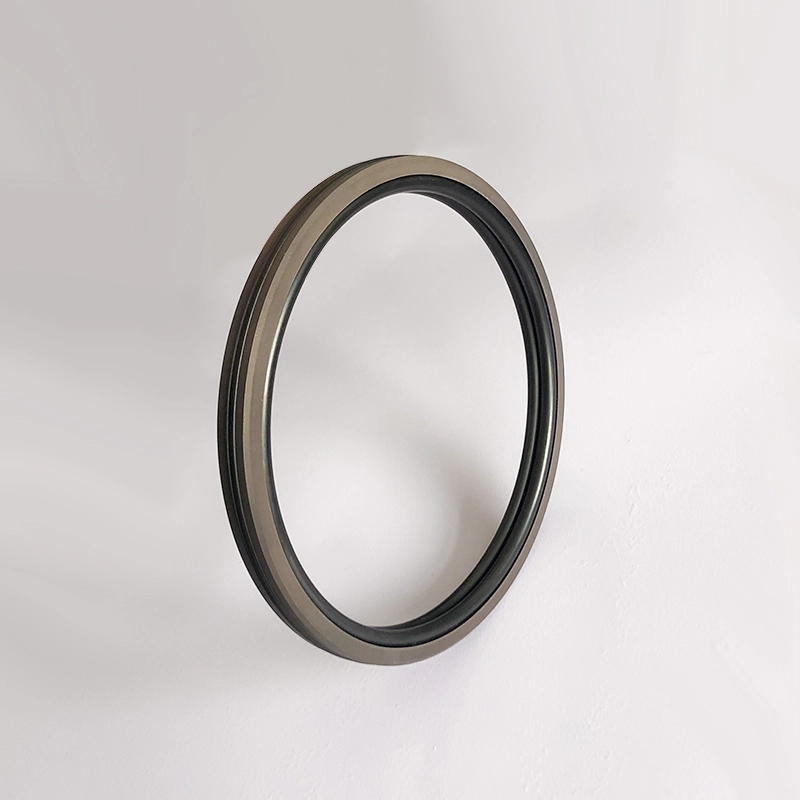

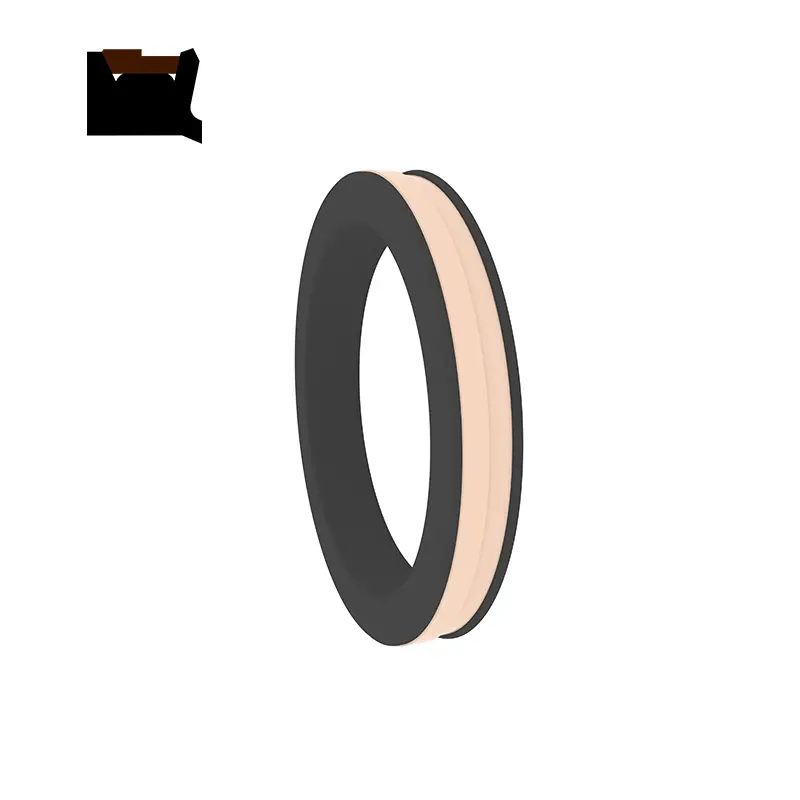

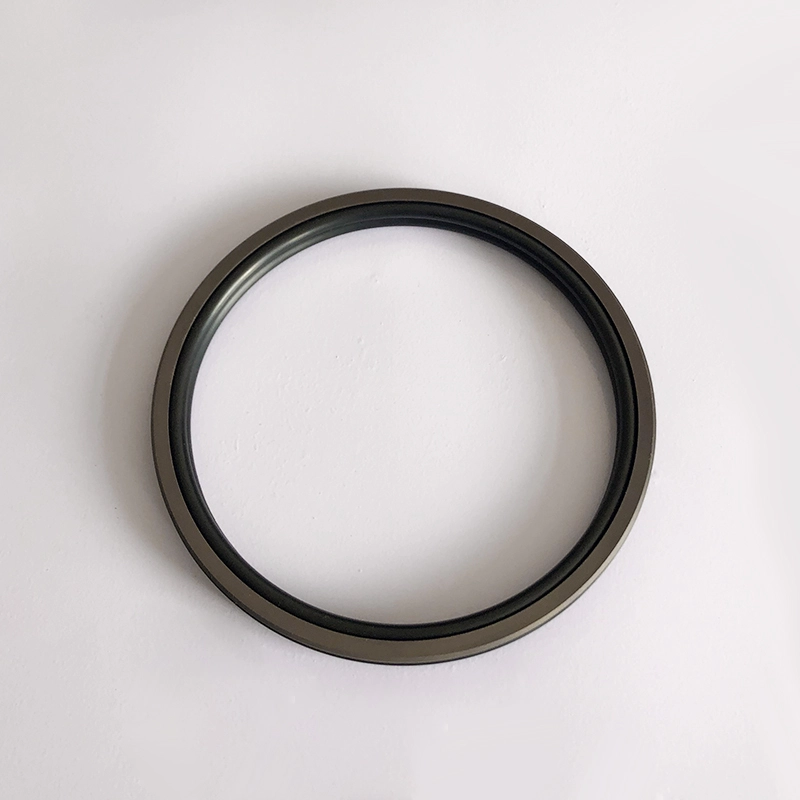

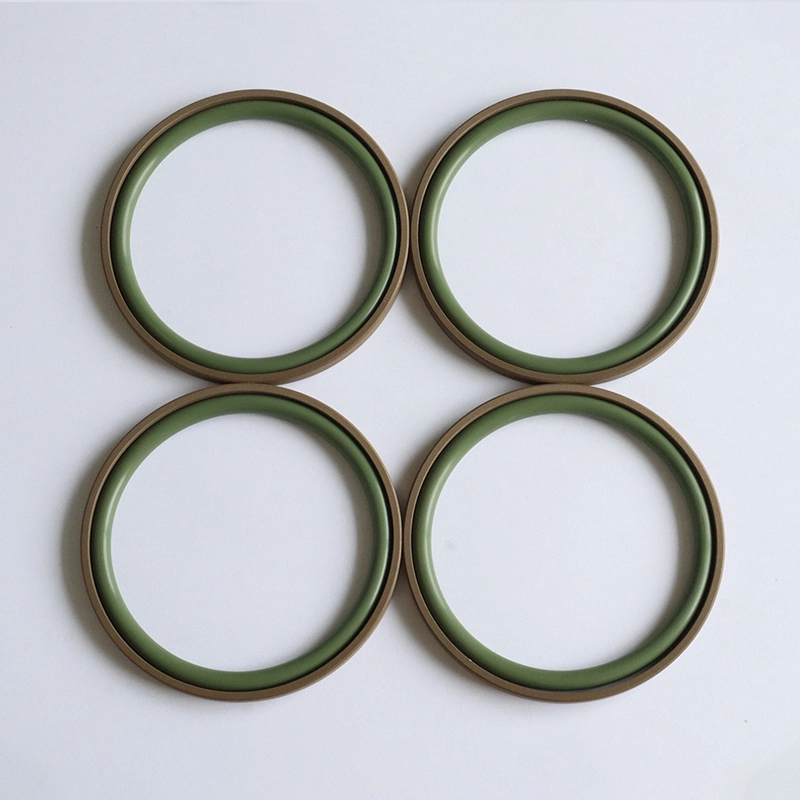

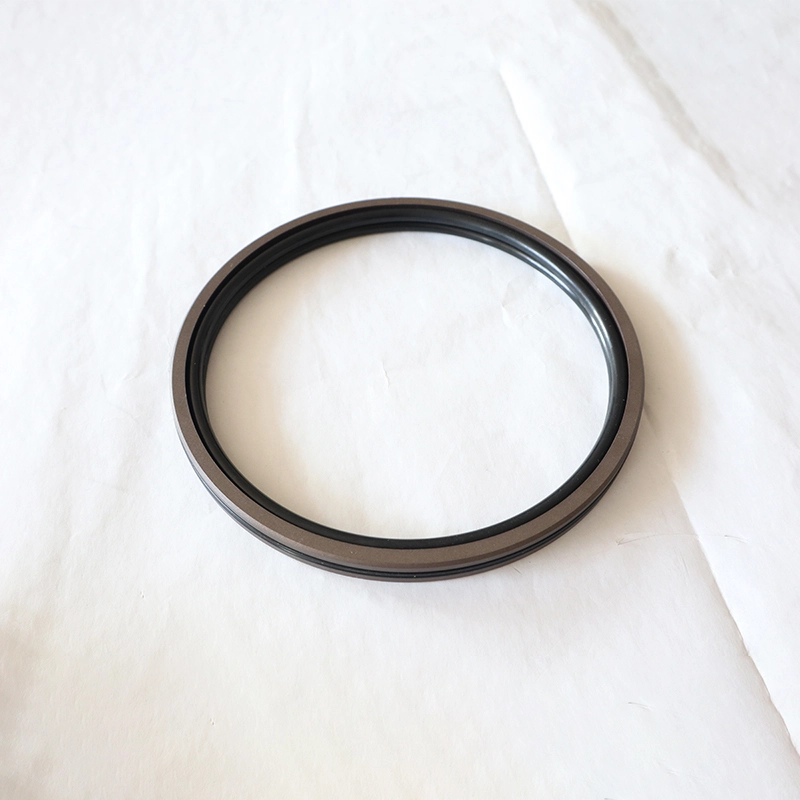

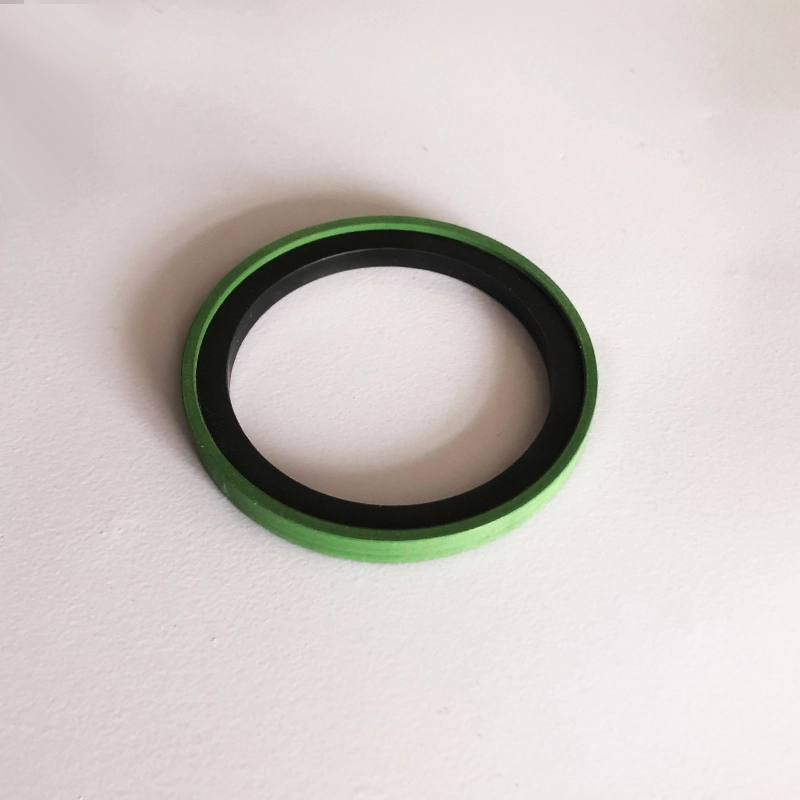

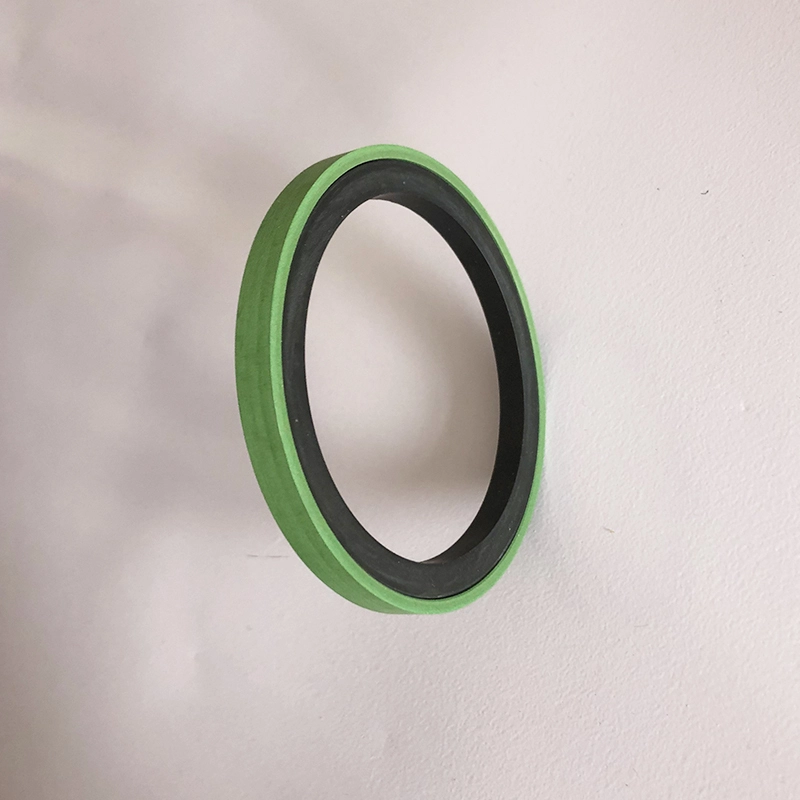

RC61 və RC62, doldurulmuş PTFE düzbucaqlı möhürləmə üzük və hidravlik qarşılıqlı hərəkət istiqamətli iki istiqamətli təzyiq sızdırmazlığı üçün uyğun bir o formalı rezin halqasından ibarətdir. RC61-B dolu bir ptfe pilləkən möhürləmə üzüyü və hidravlik qarşılıqlı hərəkət edən bir yönlü təzyiq sızdırması üçün uyğun bir o formalı rezin halqasından ibarətdir. RC62-B, bir örtüklü təzyiq möhürü möhürləmək üçün uyğun olan ağır bir tərs addım möhürüdür. O-ring radial güc verir və möhürləmə halqasının aşınmasını kompensasiya edir. Ümumiyyətlə, ağır hidravlik avadanlıq üçün bələdçi üzüyü ilə birlikdə istifadə olunur. Split (Açıq) Yivlər, diametri 30 mm-dən az olan silindrlər üçün istifadə edilməlidir. Xüsusiyyətlər:
1. Aşağı sürtünmə, kiçik başlanğıc müqavimət, hamar hərəkət, bərabər dinamik və statik sürtünmə, sürünən yoxdur;
2. Təzyiq və sərt şərtlərdə çox yüksək təzyiq sabitliyi;
3. Uzun ömür, yağsız yağlama möhürləri üçün istifadə edilə bilər;
4. Su kimi aşağı özlülük mediasını möhürləmək üçün istifadə edilə bilər;

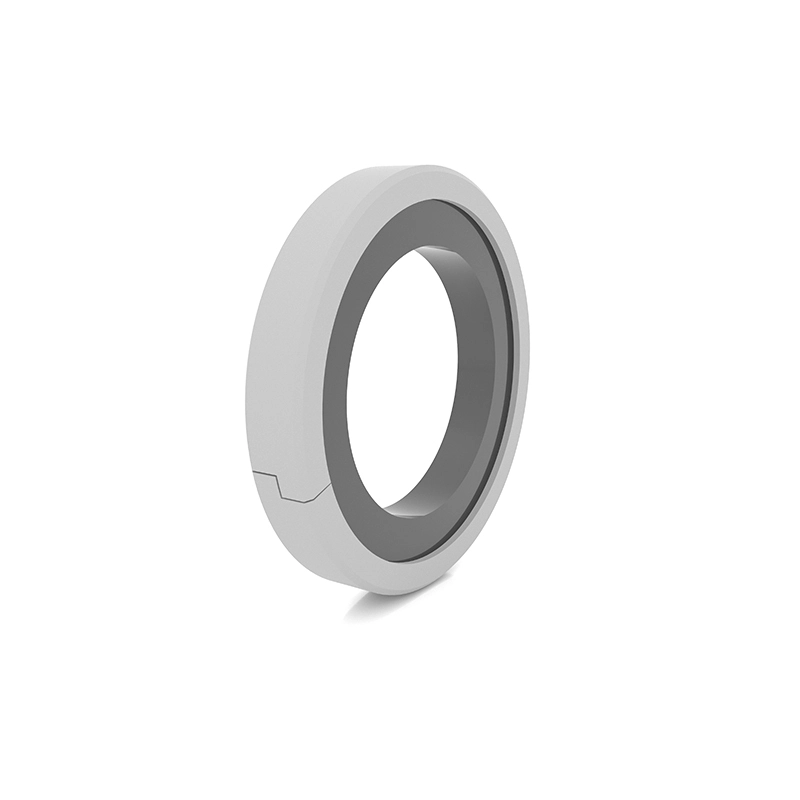

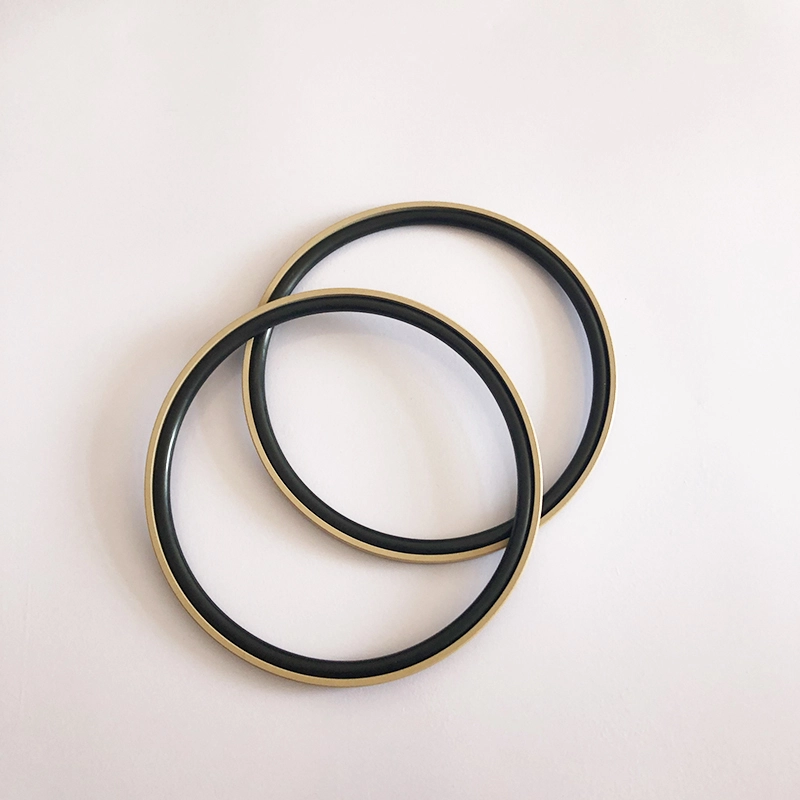

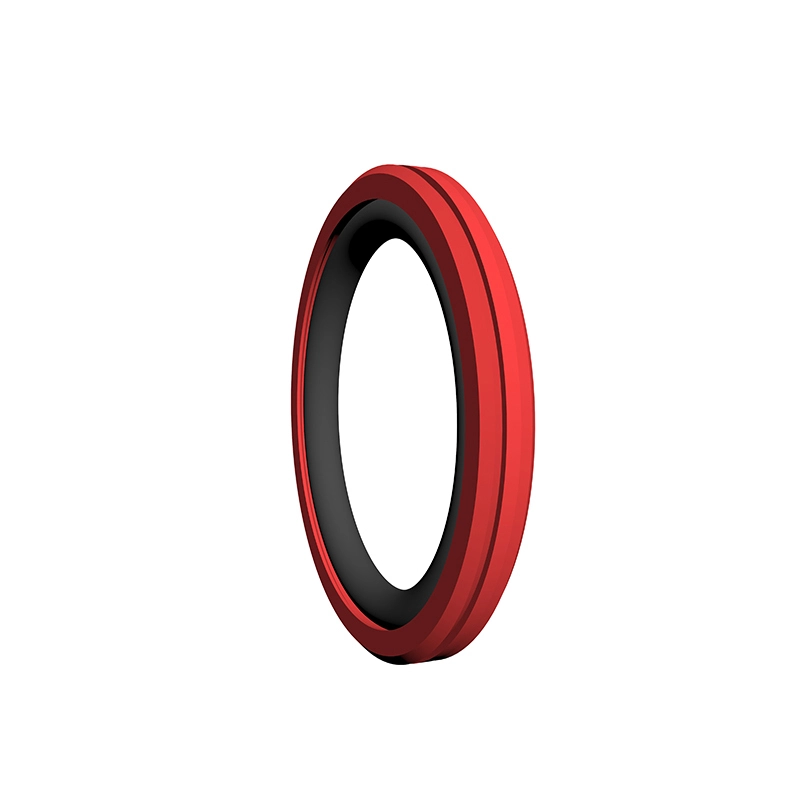

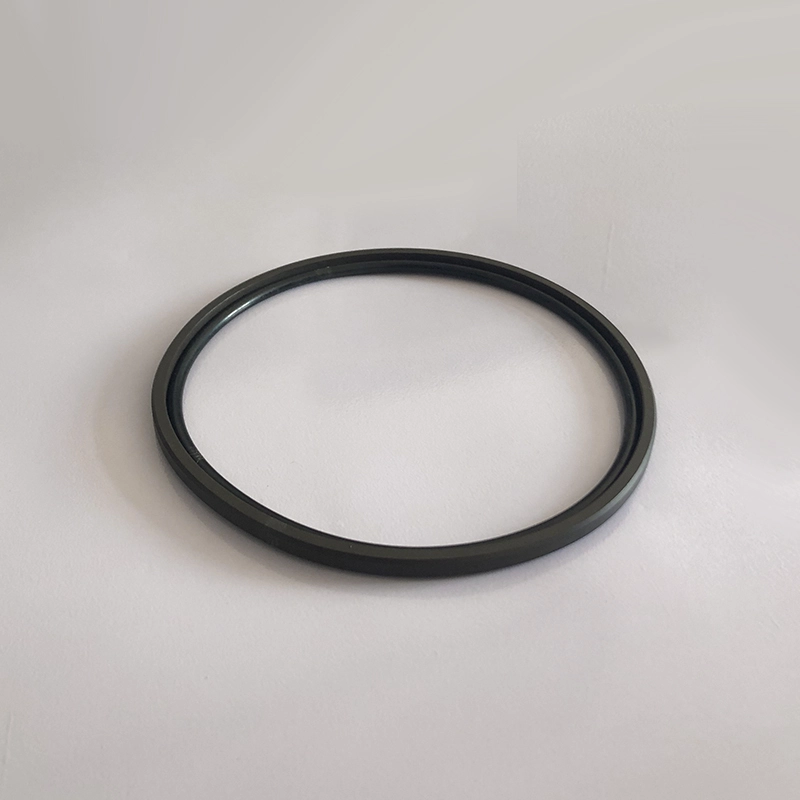

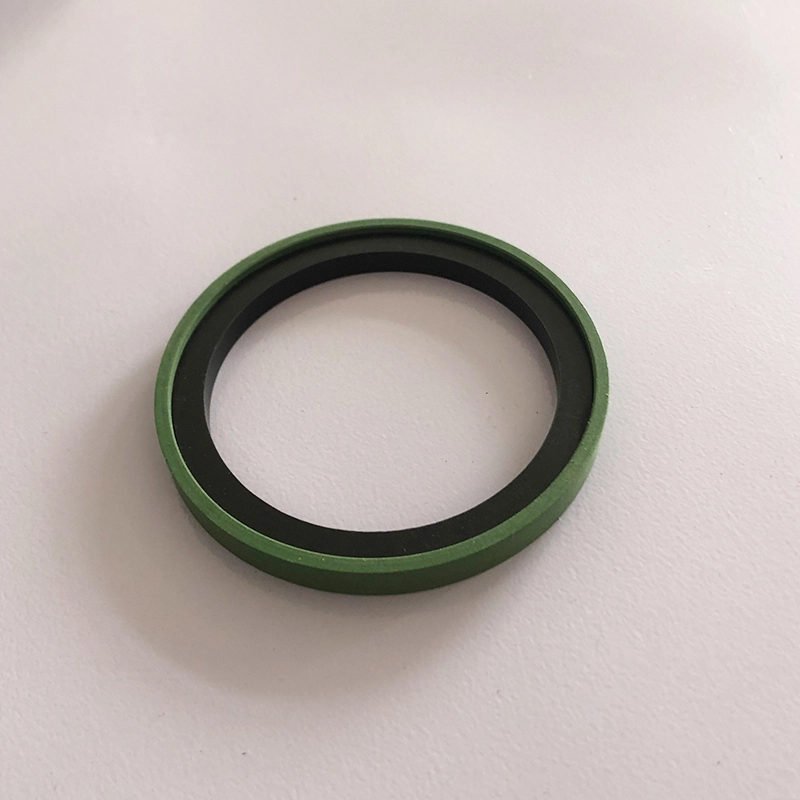

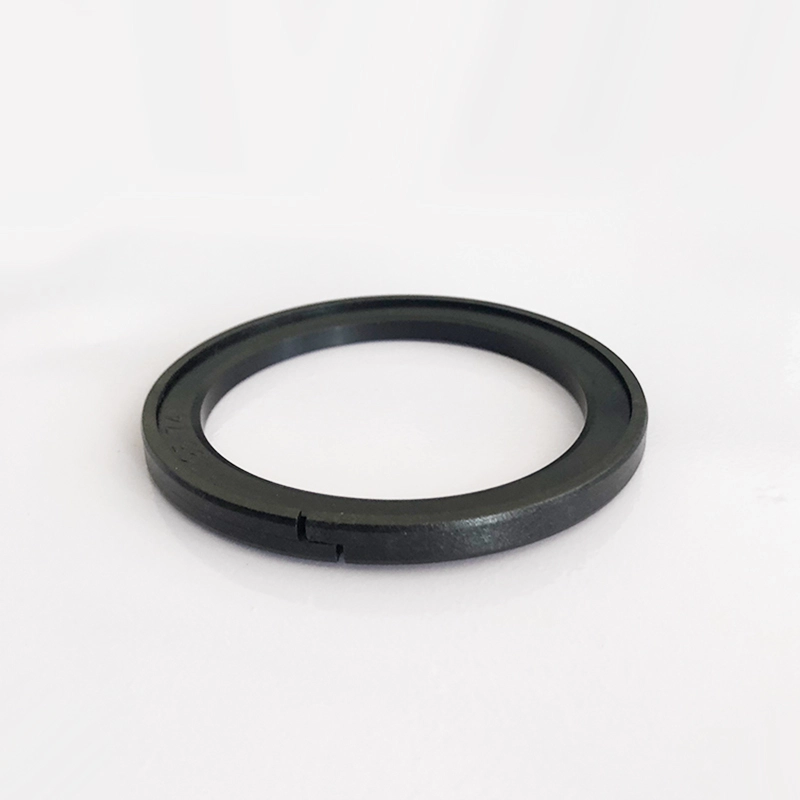

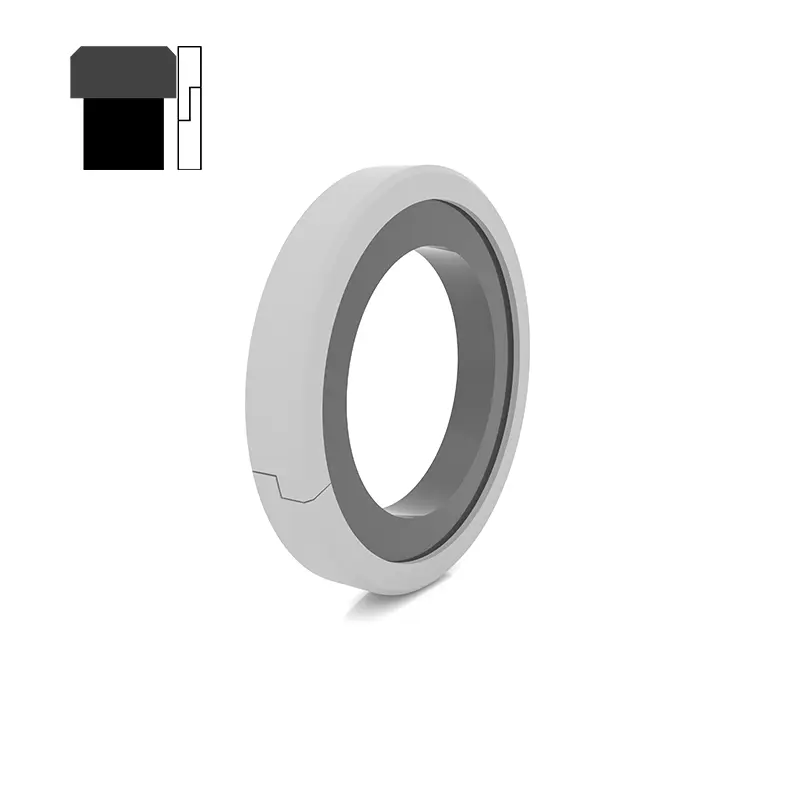

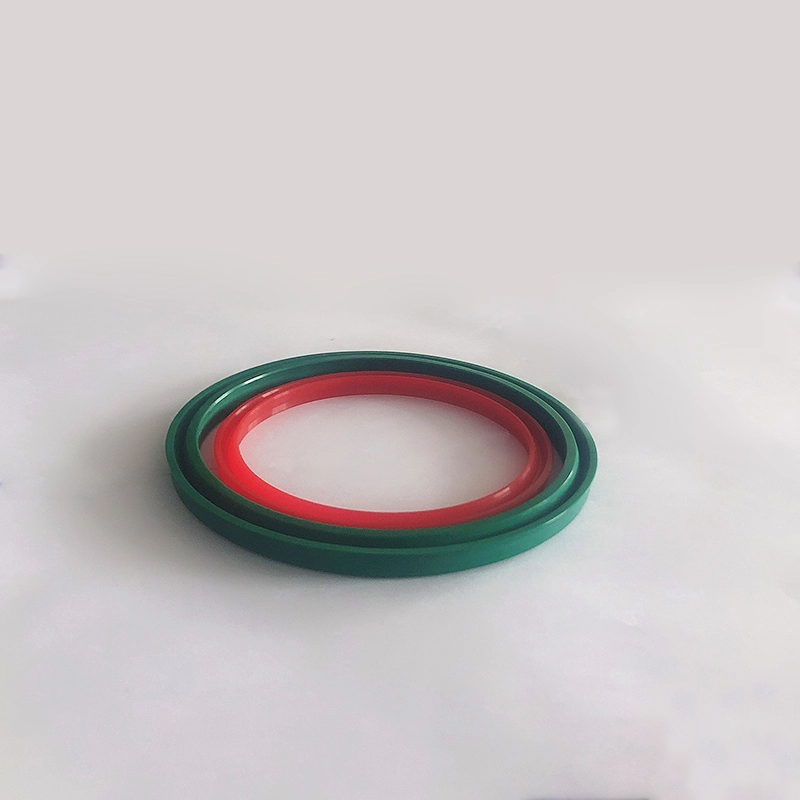

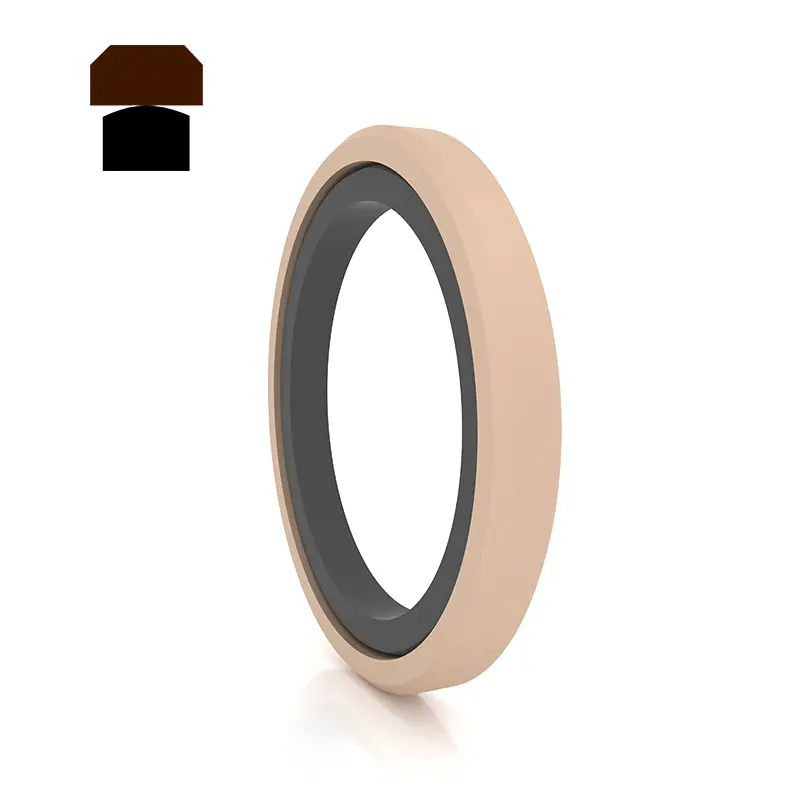

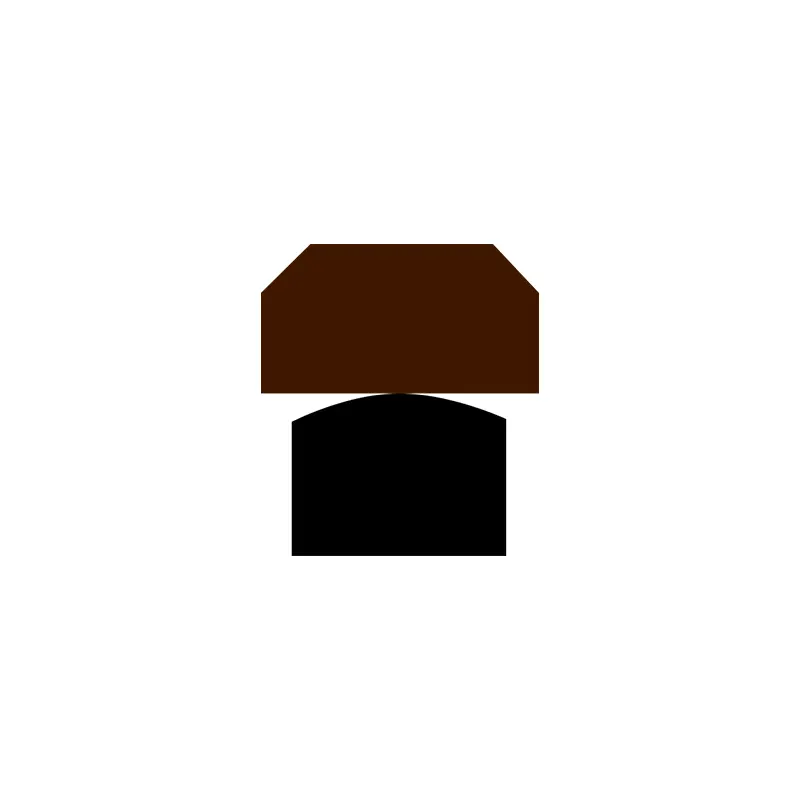

OK, xüsusi materialdan hazırlanmış bir termoplastik açıq möhürləmə ringindən ibarətdir, hidravlik qarşılıqlı bir rezin halqası və düzbucaqlı hərəkət istiqamətli təzyiq təzyiq möhürlənməsi üçün uyğundur. Rezin üzük radial güc verir və möhürləmə halqasının aşınmasını kompensasiya edir. Sızdırmazlıq halqası açıq bir quruluşu qəbul etdiyi üçün, Glyd ringin quraşdırılacağı xüsusi vasitələrə ehtiyacı olan problem həll olunur. Xüsusiyyətlər:
1. Aşağı sürtünmə, kiçik başlanğıc müqavimət, hamar hərəkət, sürünən yoxdur;
2. Təzyiq və sərt şərtlərdə çox yüksək təzyiq sabitliyi;
3. Sadə və rahat quraşdırma, heç bir montaj vasitəsi tələb olunmur;
4. Su kimi aşağı özlülük mediasını möhürləmək üçün istifadə edilə bilər;
5. Daha böyük bir ekstruziya boşluğuna imkan verən yaxşı ekstruziya əleyhinə performans.

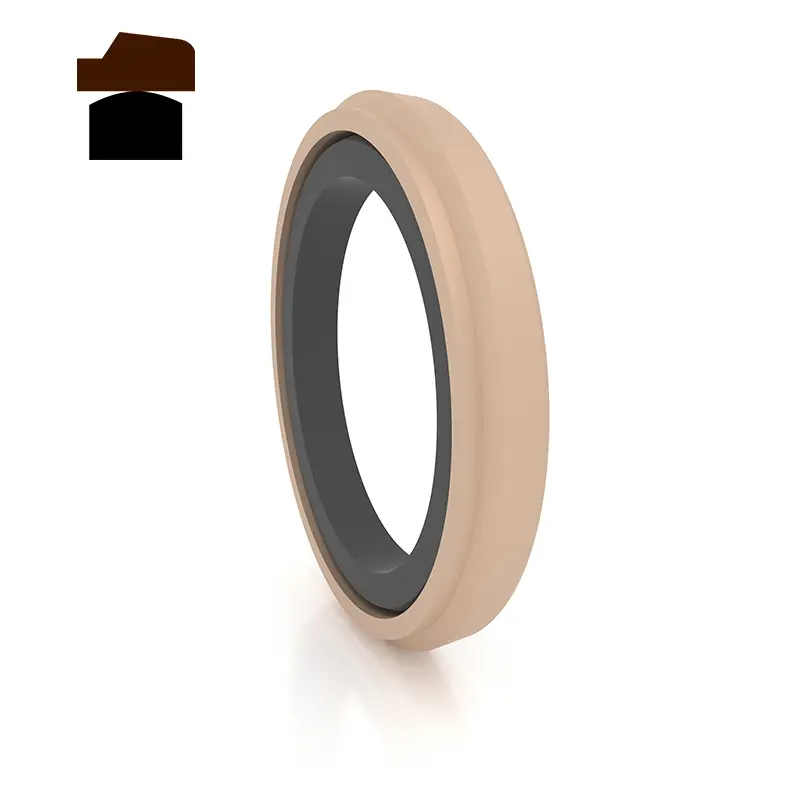

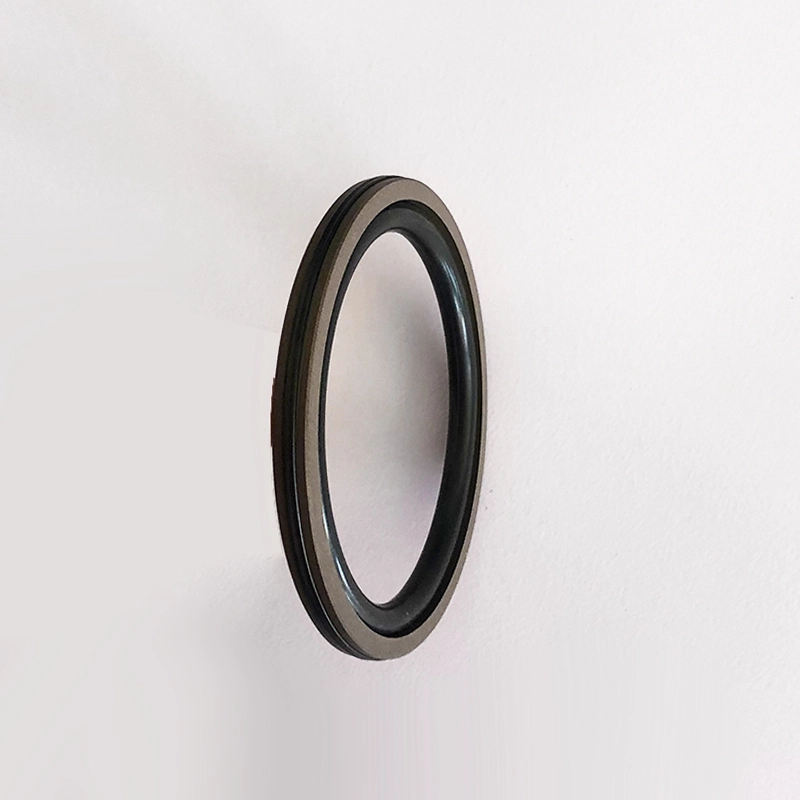

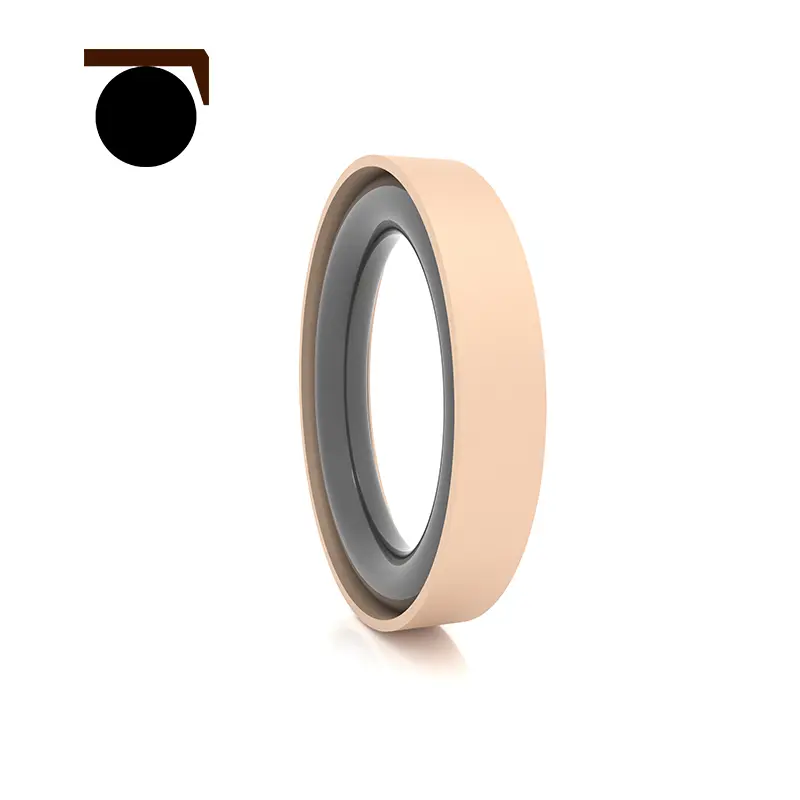

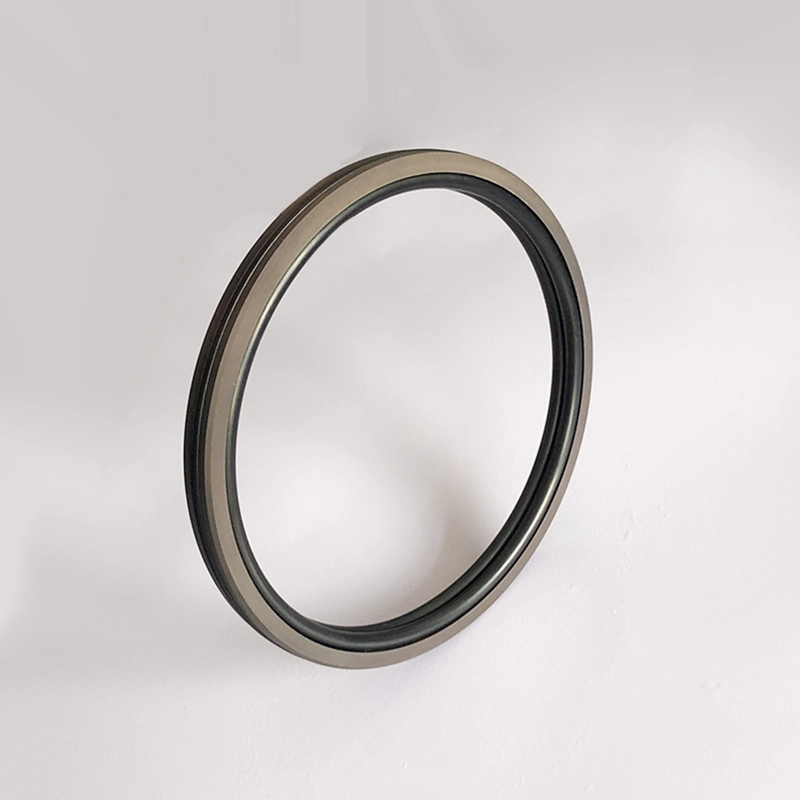

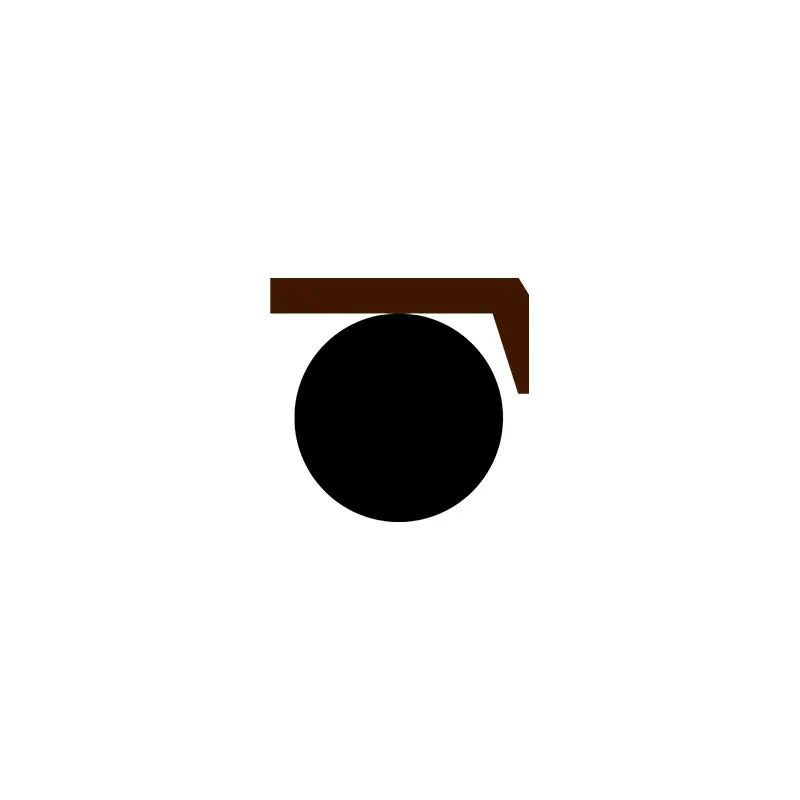

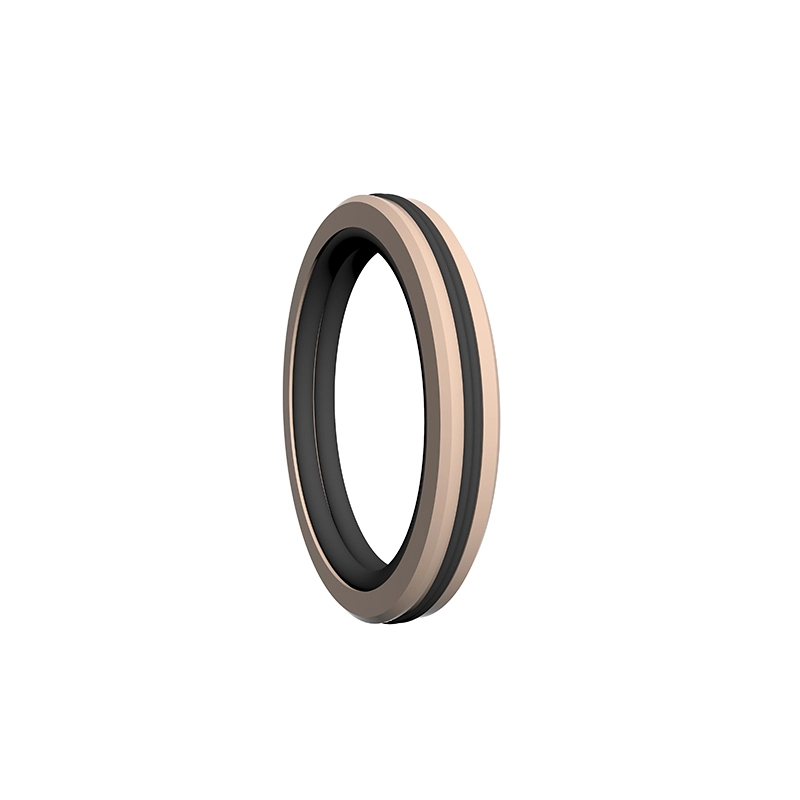

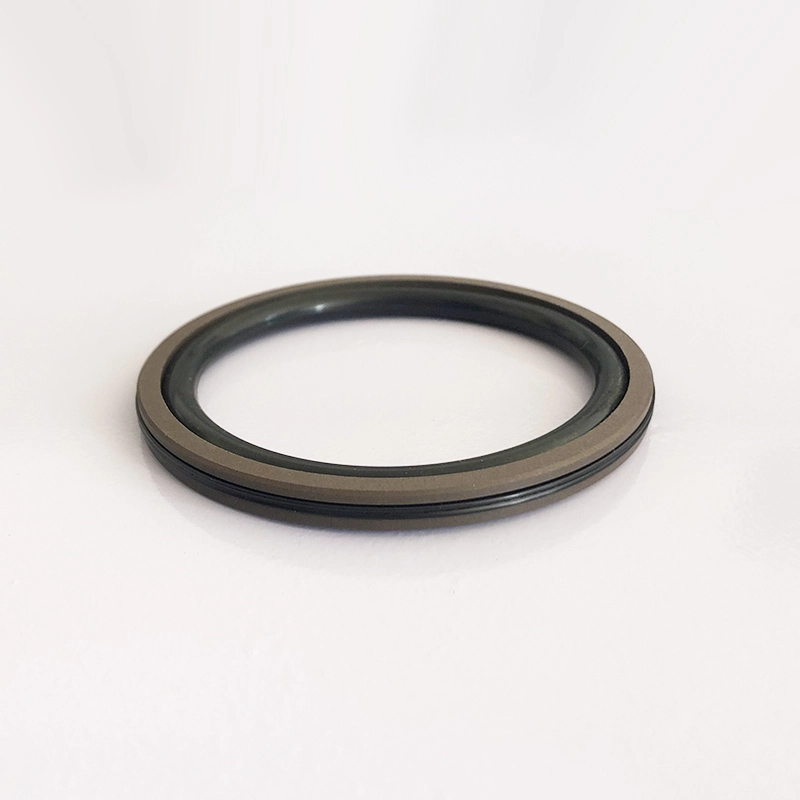

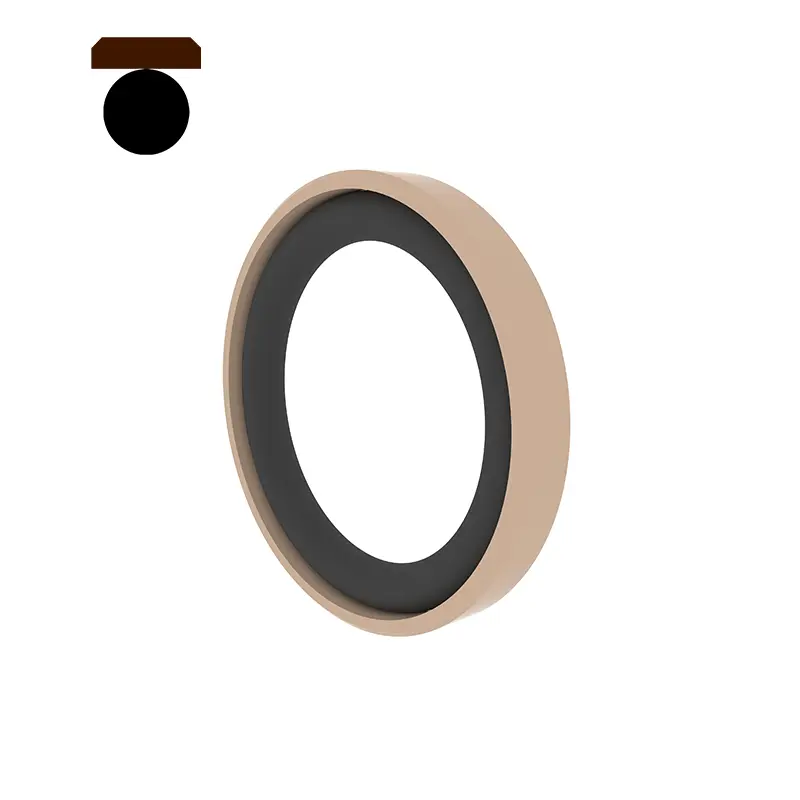

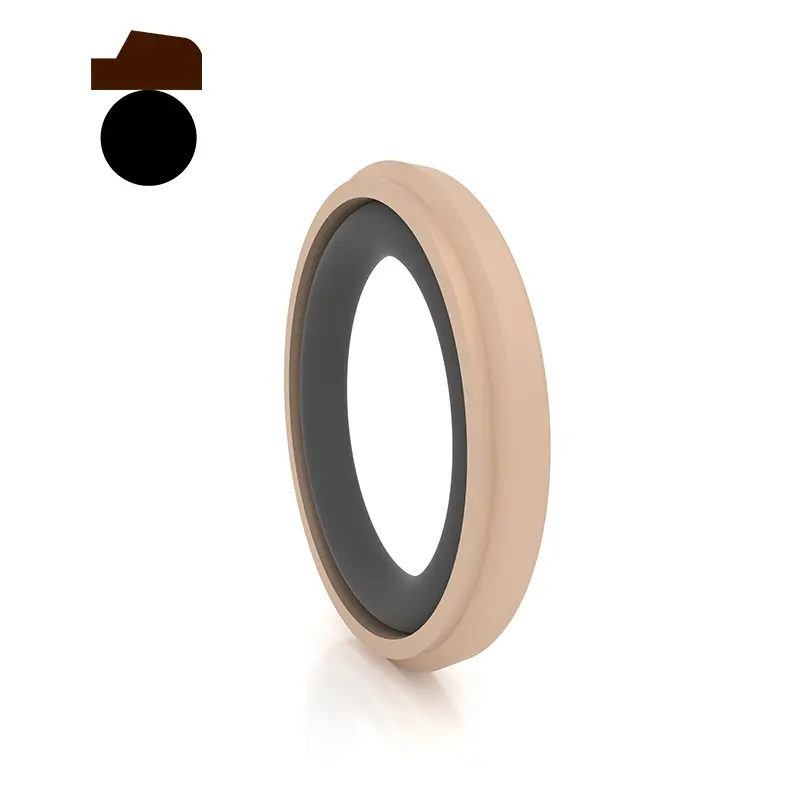

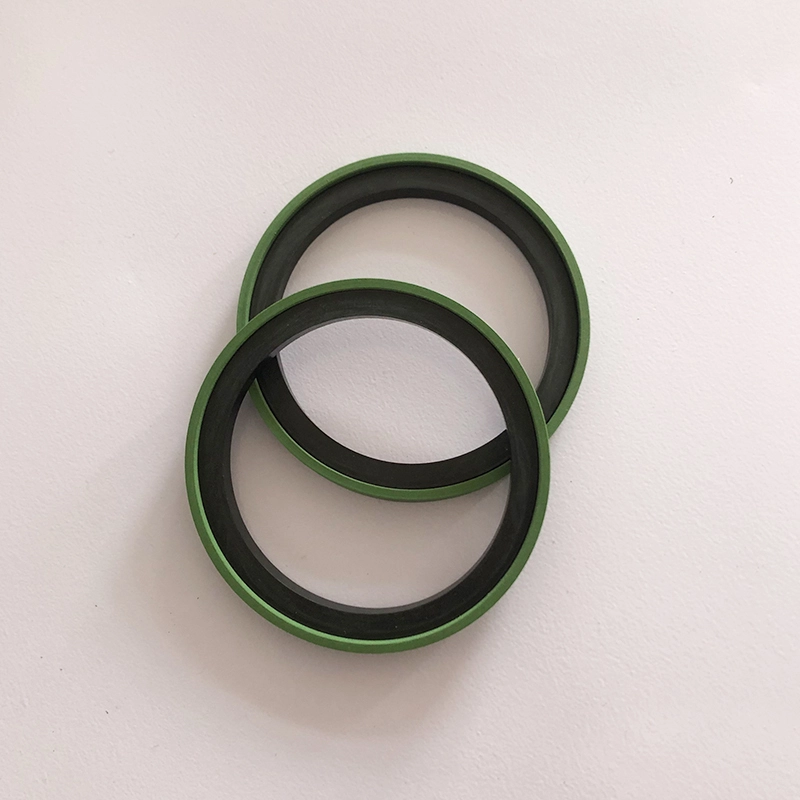

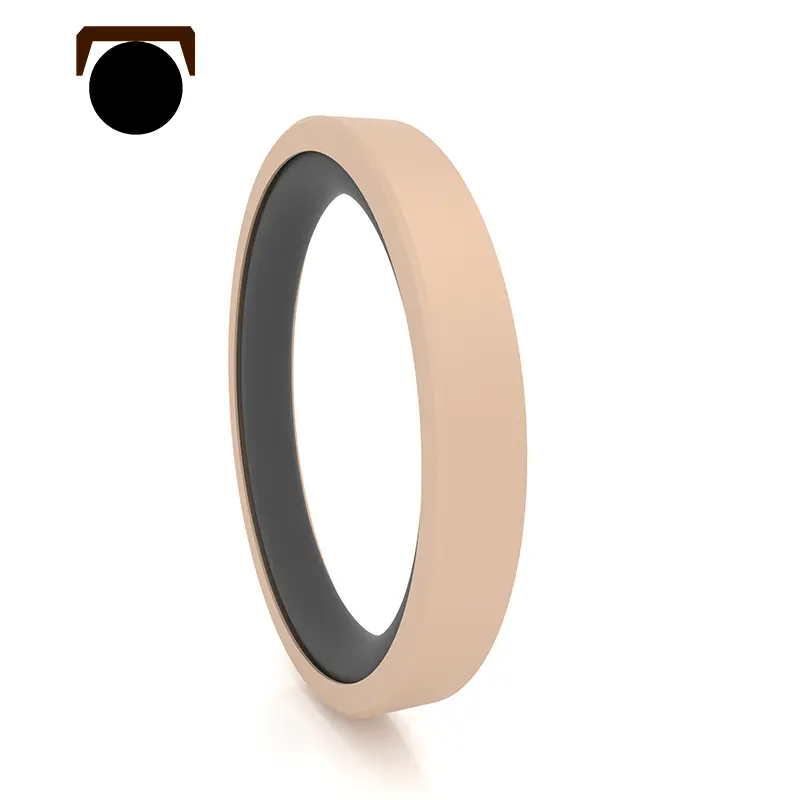

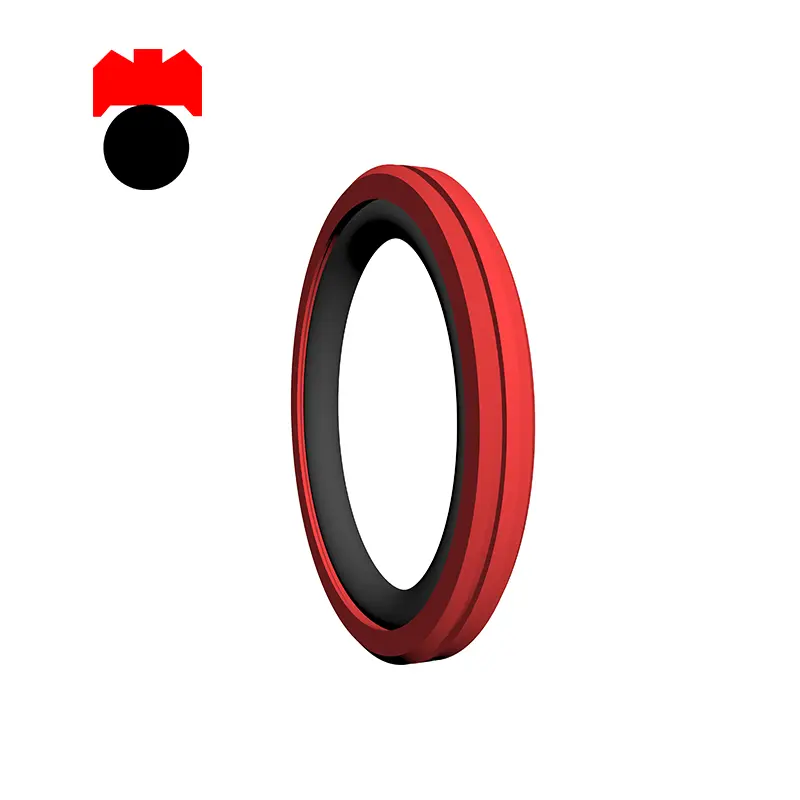

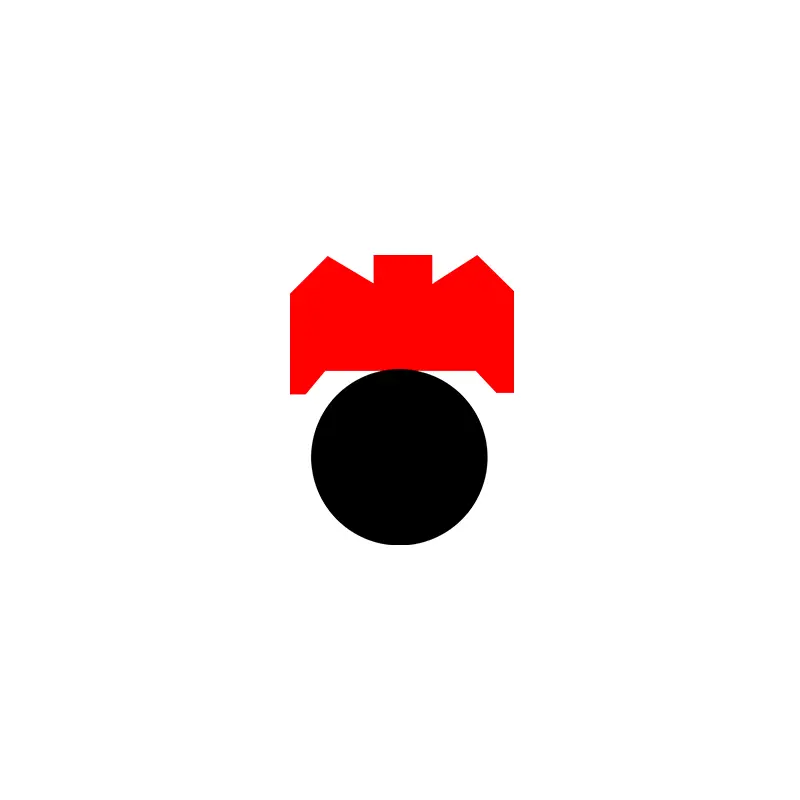

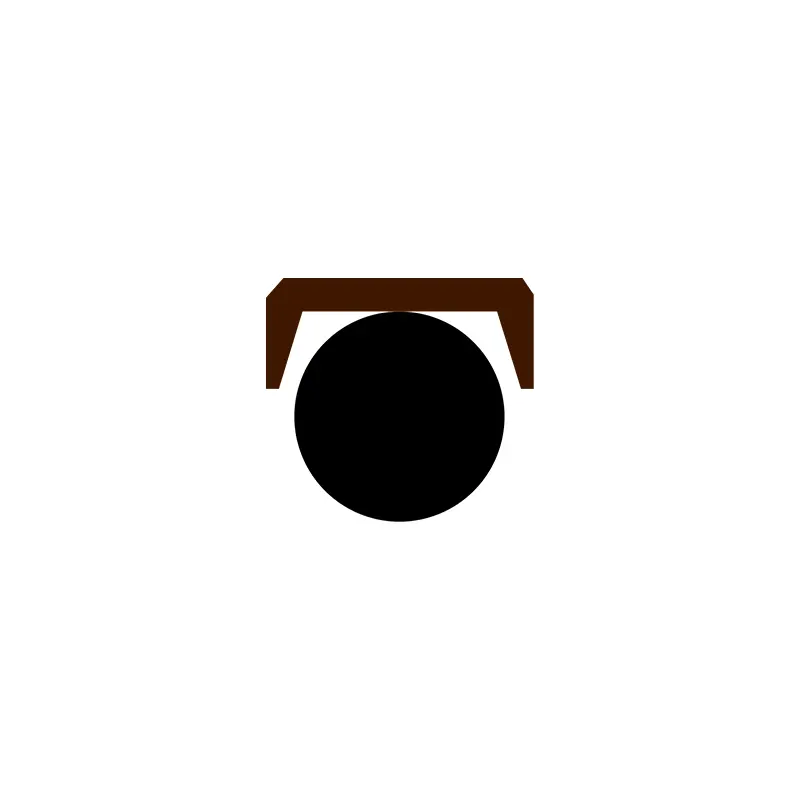

RC63, bir PTFE qapaq formalı möhürləmə üzüyü və hidravlik və pnevmatik qarşılıqlı qarşılıqlı bir hərəkət istiqamətli təzyiqli təzyiq möhürlənməsi üçün uyğun olan bir o şəkilli rezin üzükdən ibarətdir. O formalı halqa radial güc verir və möhürləmə halqasının aşınmasını kompensasiya edir. Sızdırmazlıq üzgüsü nazik bir dodaq dizaynı qəbul etdiyi üçün, təqib kompensasiya qabiliyyəti yaxşıdır, buna görə möhürləmə performansı yaxşıdır və GB12350 Ring Groove-da quraşdırıla bilər. Split (açıq) yivlər 30 mm-dən az olan silindrli diametrlər üçün istifadə edilməlidir. Xüsusiyyətlər:
1. Həm hidravlik, həm də pnevmatik üçün istifadə edilə bilər və iki istiqamətli təzyiq sızdırmazlığı üçün istifadə edilə bilər;
2. Aşağı sürtünmə, kiçik başlayan müqavimət, hamar hərəkət, bərabər dinamik və statik sürtünmə, sürünən;
3. Uzun ömür, yağsız yağlama möhürləri üçün istifadə edilə bilər;
Kiçik struktur məkan, asan quraşdırma və texniki xidmət;

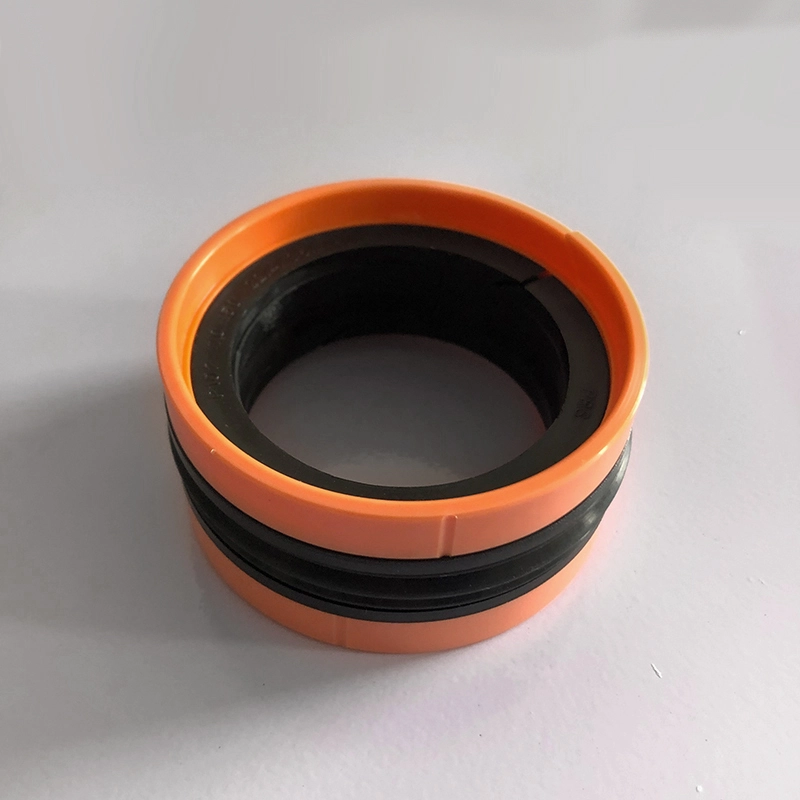

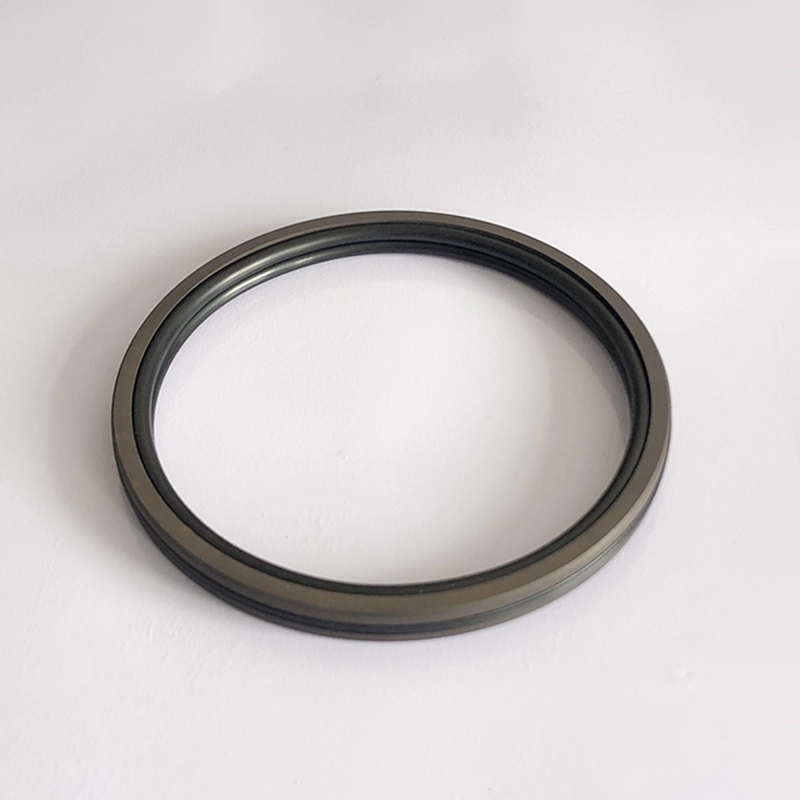

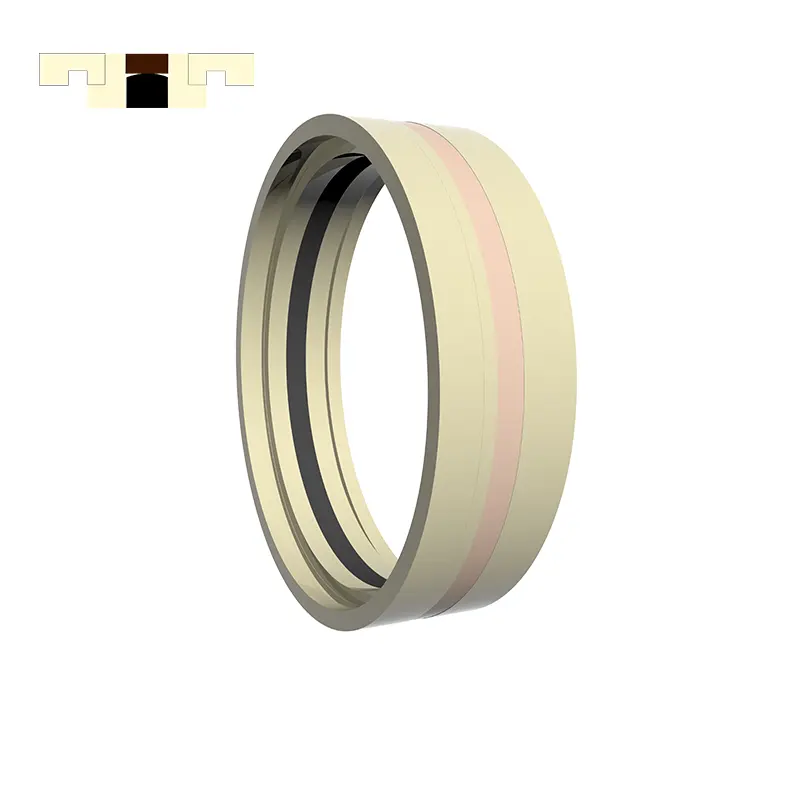

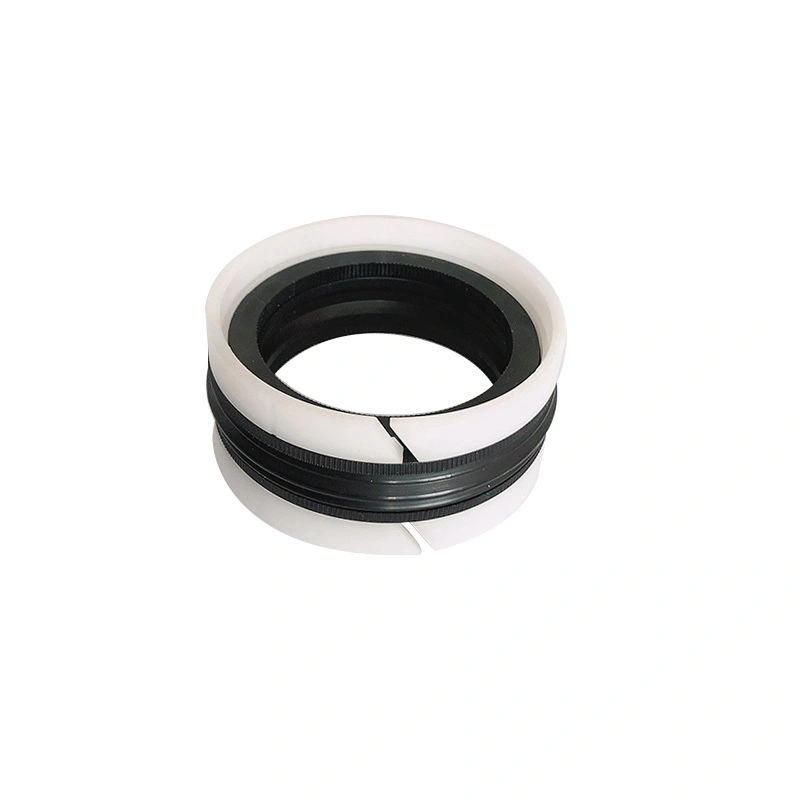

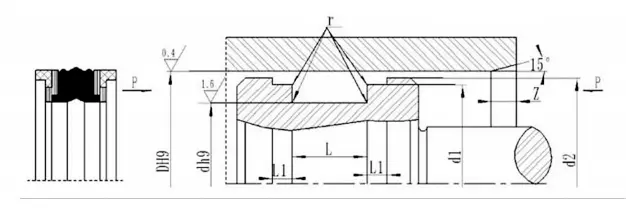

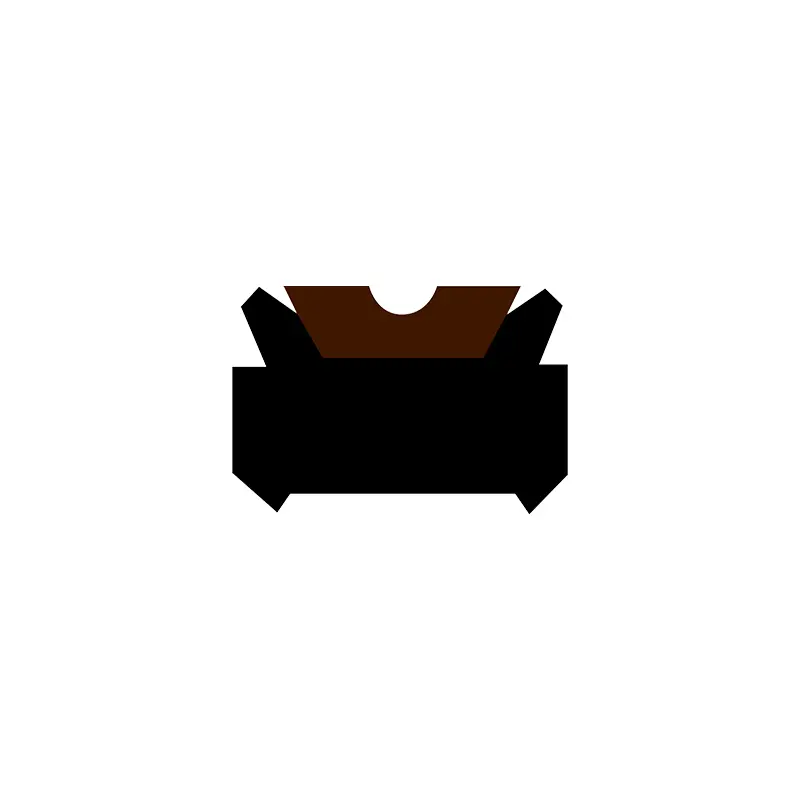

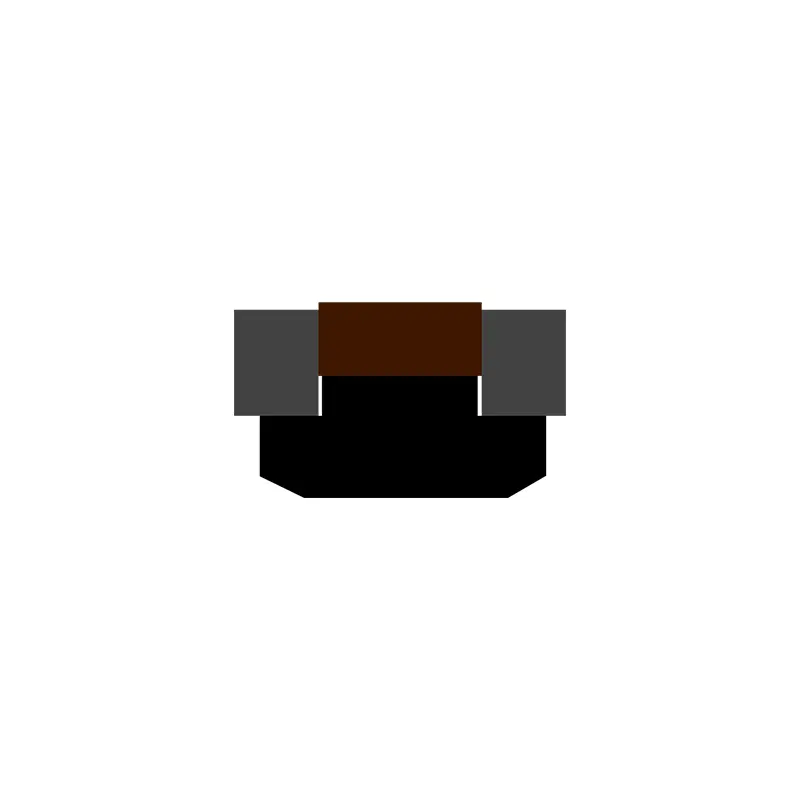

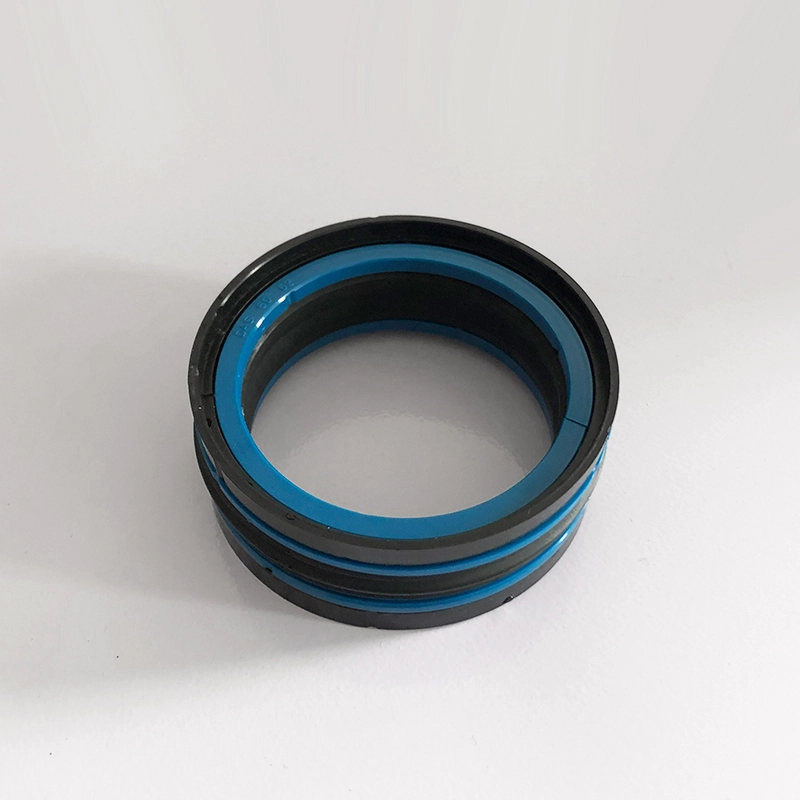

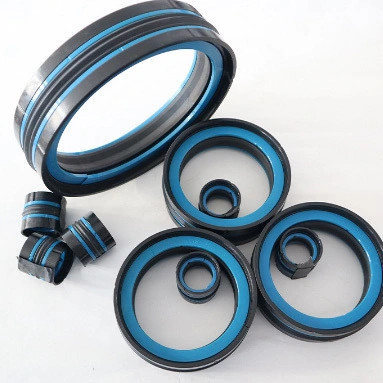

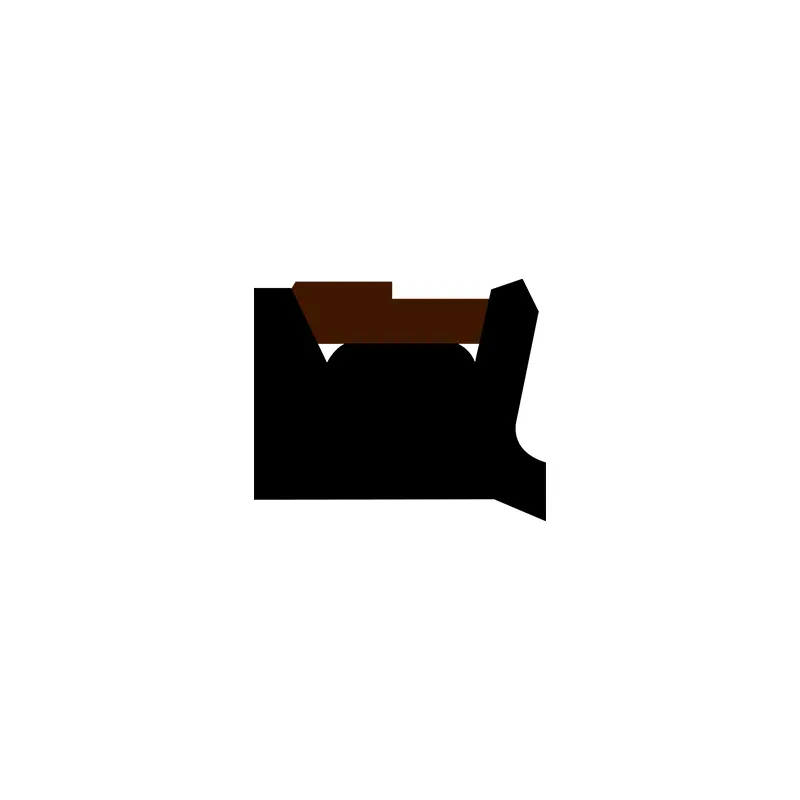

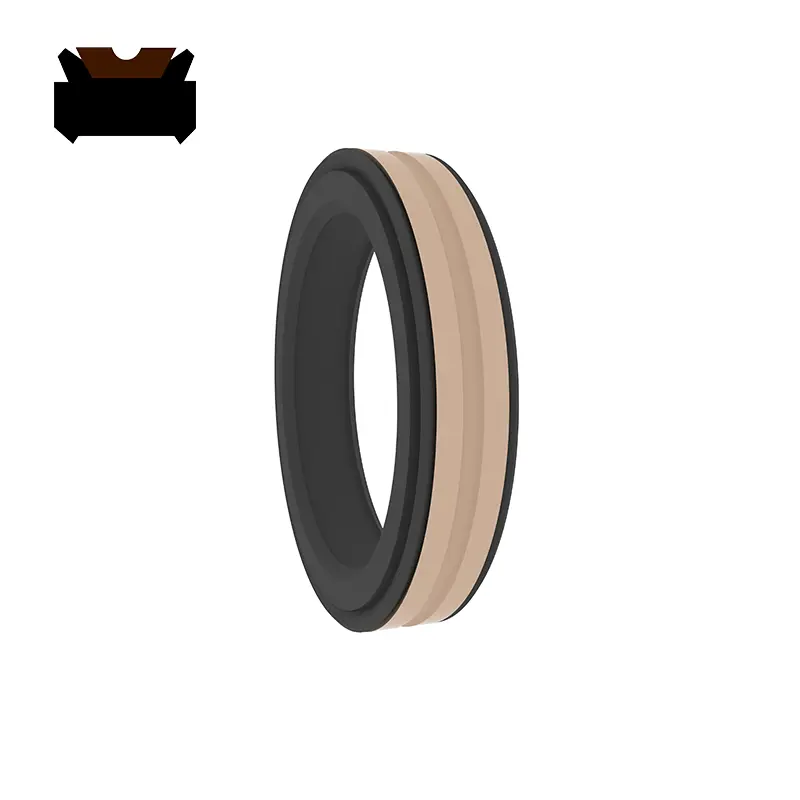

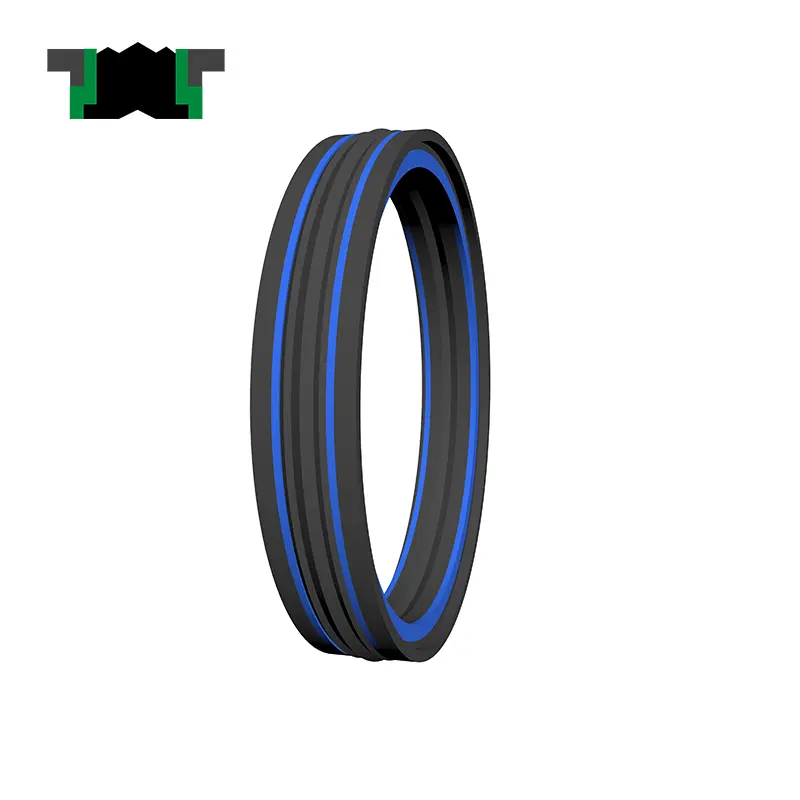

KDAS, TPM (Xüsusi forma), bir rezin möhürləmə elementi, iki saxlanan üzük və iki bələdçi üzükdən ibarət beş kombinasiyanın bir sıxılma piston möhür toplanmasıdır. İki istiqamətli təzyiq pistonu möhürlənməsi üçün uyğundur. Xüsusiyyətlər:
1. Yaxşı sızdırmazlıq, yüksək etibarlılıq, kompakt quruluş;
2. Radial boşluğuna sıxılmayacaq;
3. Sadə quraşdırma, ayrılmaz piston quraşdırılması;
NBR möhürləmə elementinin xüsusi həndəsi forması quraşdırıldıqda yivdə bükülməsinin qarşısını alır.

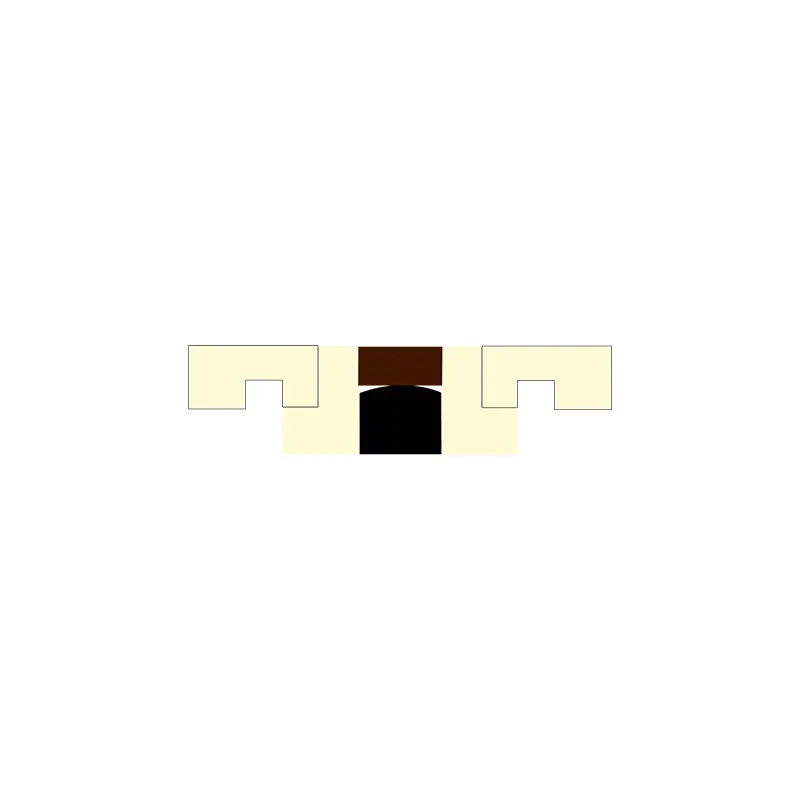

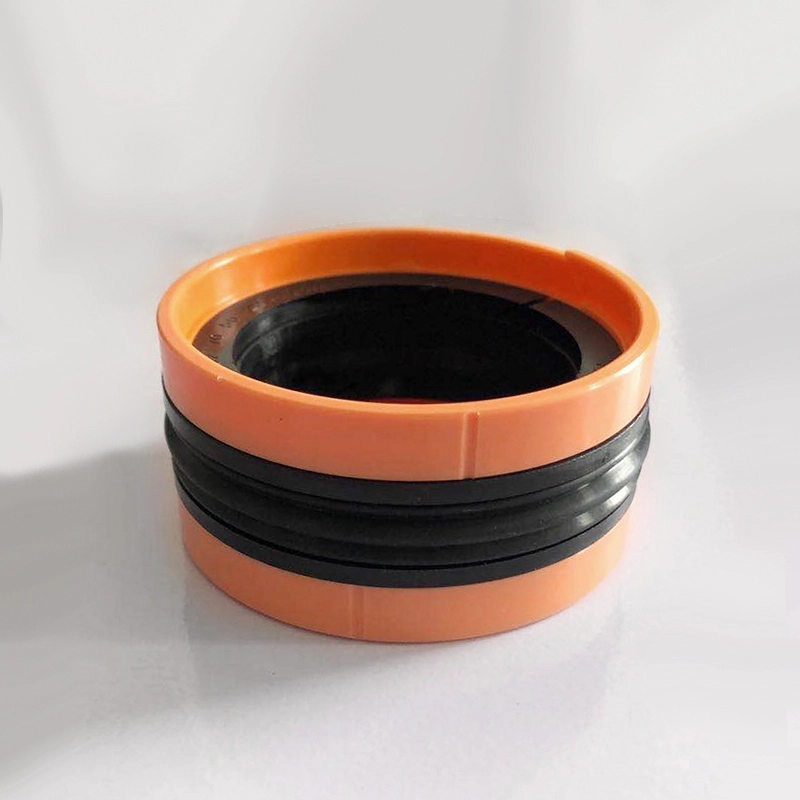

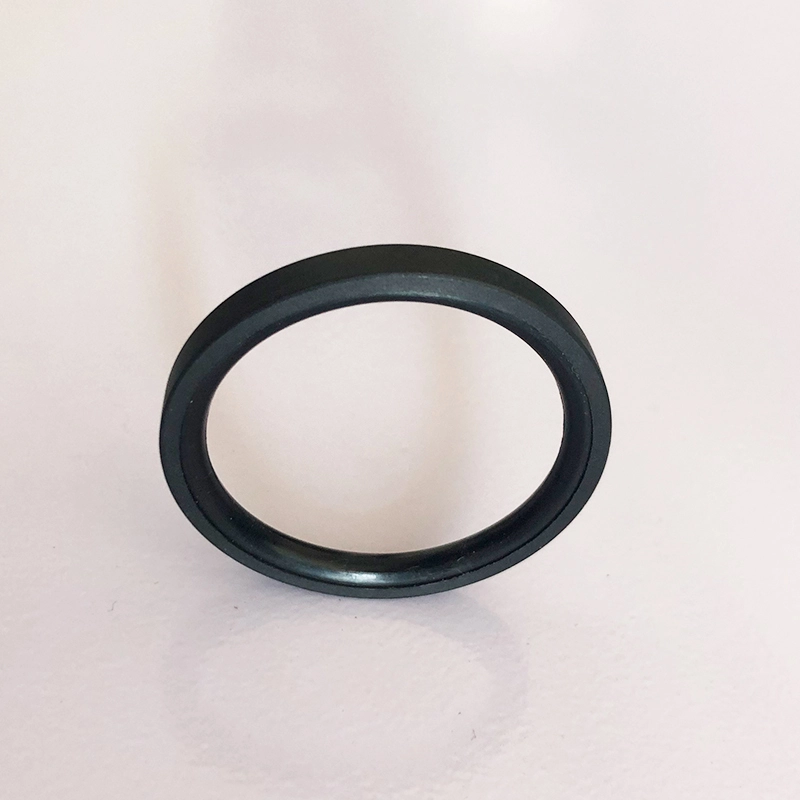

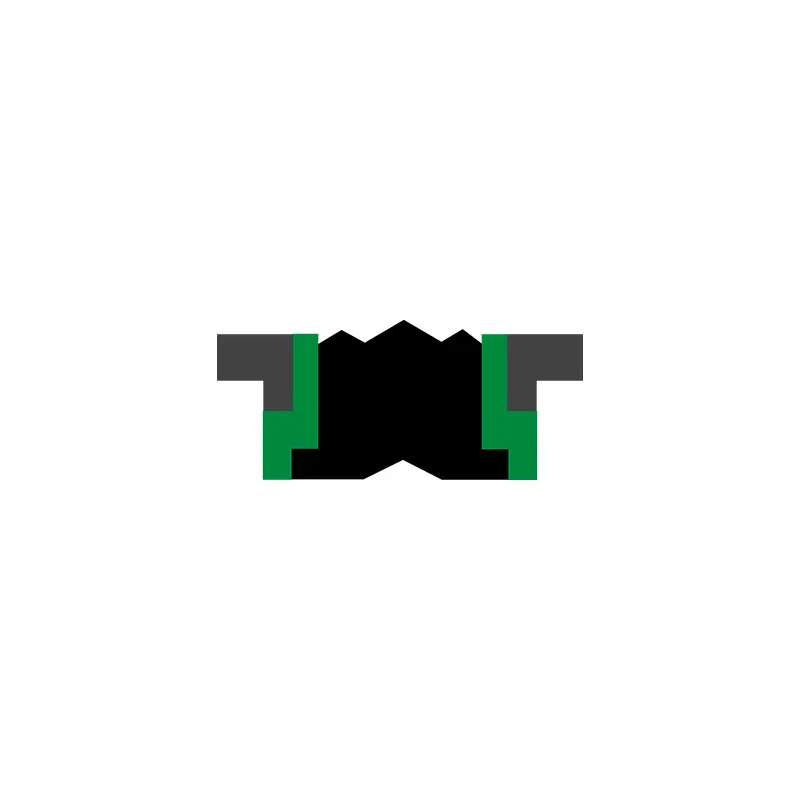

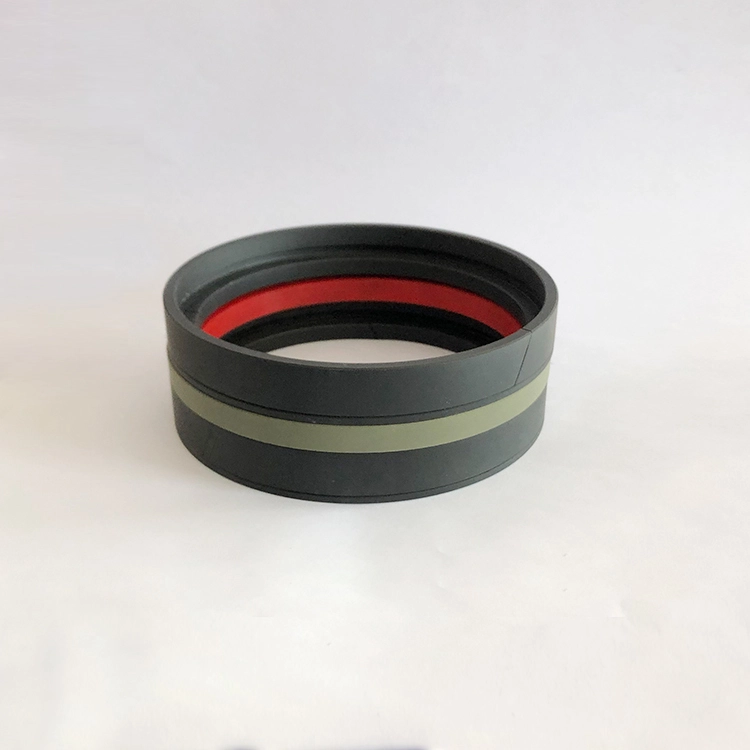

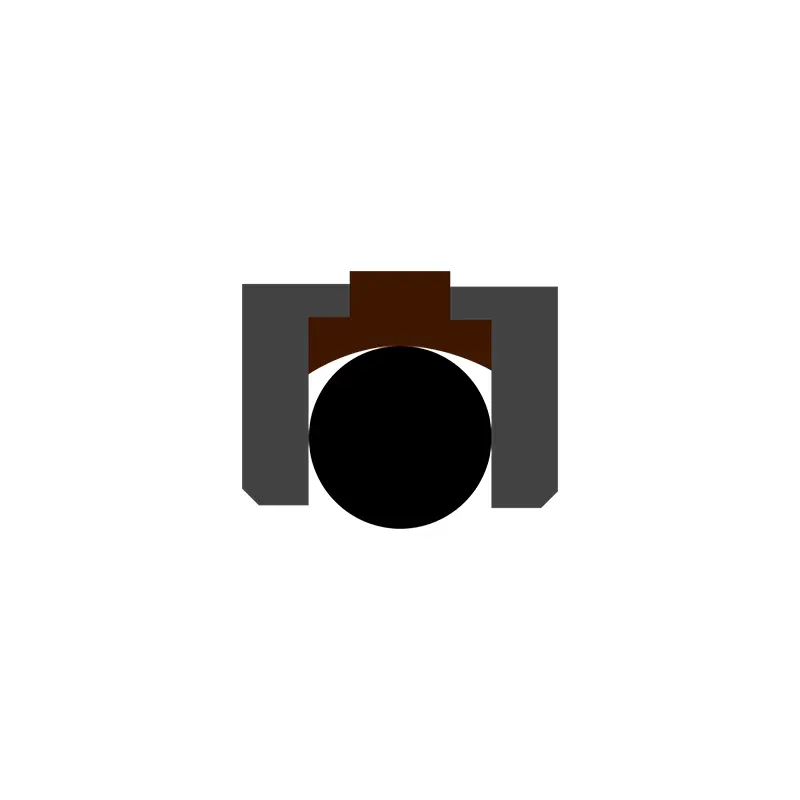

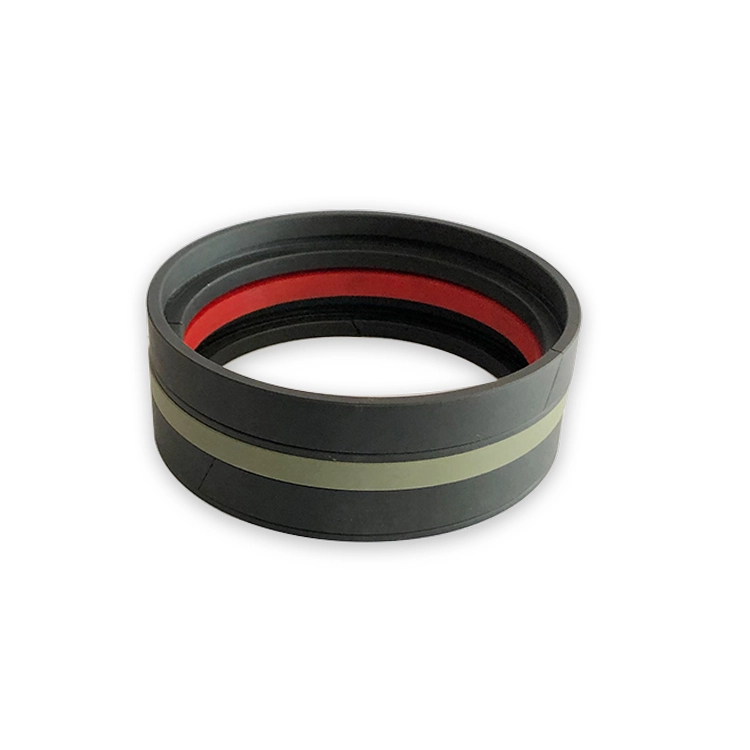

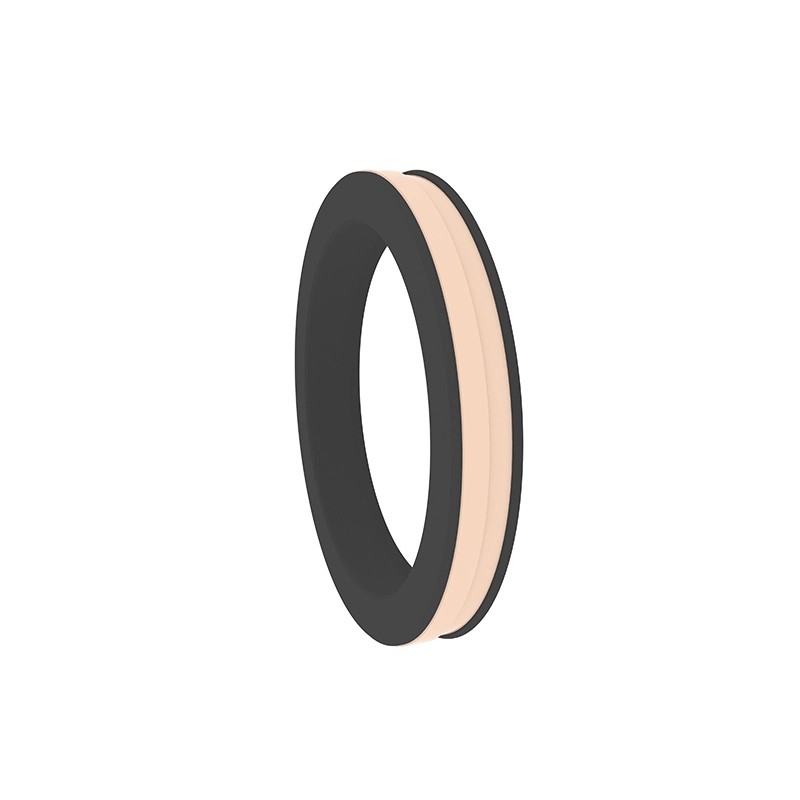

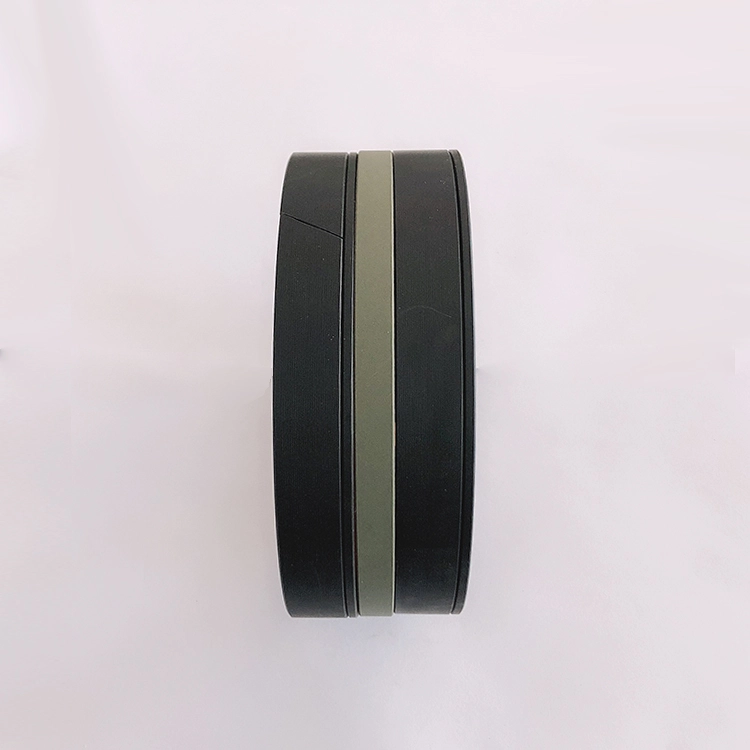

GDKK, iki bələdçi üzük, iki tutan üzük, elastik bir rezin üzük və möhürləmə halqasından ibarətdir. Bələdçi üzüyü bir yerləşdirmə və rəhbər rol oynayır. Saxlanılan üzük dəstəkləyici və yerləşdirmə rolunu oynayır, elastik rezin halqa elastik qüvvə təmin edir və möhürləmə halqasının itkisini kompensasiya edir. Sızdırmazlıq ring, neft silindrli pistonun iki istiqamətli təzyiq sızdırılması üçün uyğun olan bir möhürləmə effekti istehsal etmək üçün neft silindrinin daxili çuxuru ilə əməkdaşlıq edir. Hətta sərt iş şəraitində də yaxşı bir möhürləmə effekti var. Xüsusiyyətlər:
1. Aşağı sürtünmə, kiçik başlanğıc müqavimət, hamar hərəkət, bərabər dinamik və statik sürtünmə, sürünən yoxdur;
2. Təzyiq və sərt şərtlərdə çox yüksək təzyiq sabitliyi;
3. Yüksək həyat, yoxsul yağlama şəraitində möhürləmək üçün istifadə edilə bilər;
4. Su kimi aşağı özlülük mediasını möhürləmək üçün istifadə edilə bilər;
Əla yüksək və aşağı təzyiq möhürləmə performansı.

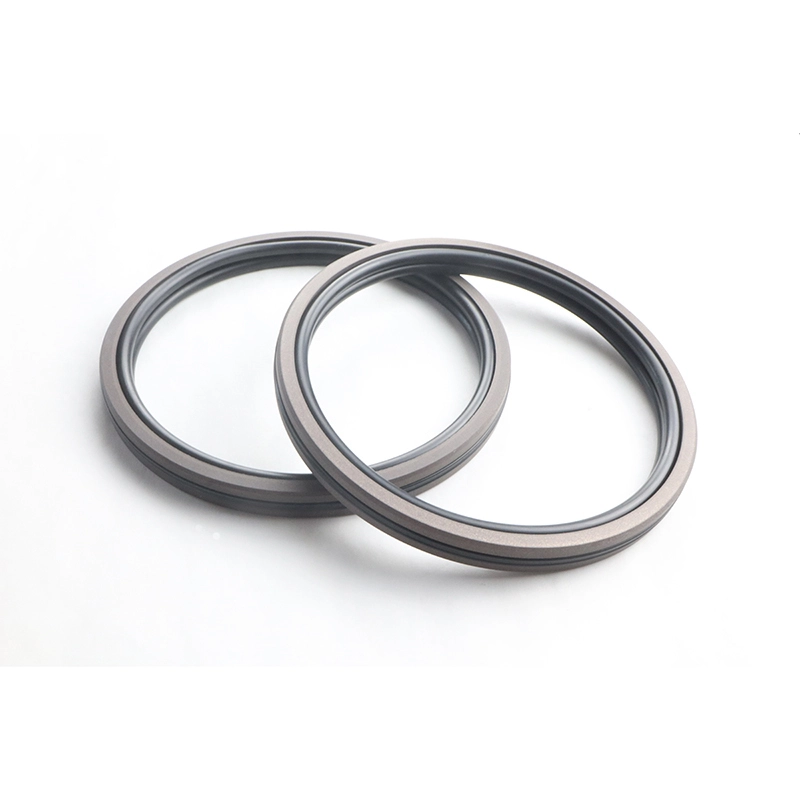

RC64, bir PTFE üçbucaqlı möhürləmə üzük və bir o-ring rezin üzükdən ibarətdir, hidravlik və pnevmatik qarşılıqlı hərəkət bir yönlü təzyiq möhürü. O-ring radial güc verir və möhürləmə halqasının aşınmasını kompensasiya edir. Sızdırmazlıq üzgüsü nazik bir dodaq dizaynı qəbul etdiyi üçün təqib kompensasiya qabiliyyəti daha yaxşıdır, buna görə möhürləmə performansı yaxşıdır. Split (açıq) yiv 30 mm-dən az olan silindrli diametrlər üçün istifadə edilməlidir. Xüsusiyyətlər:
1. Həm hidravlik, həm də pnevmatik üçün istifadə edilə bilər;
2. Aşağı sürtünmə, kiçik başlayan müqavimət, hamar hərəkət, bərabər dinamik və statik sürtünmə, sürünən;
3. Uzun ömür, yağsız yağlama möhürləri üçün istifadə edilə bilər;
Kiçik struktur məkan, asan quraşdırma və texniki xidmət;

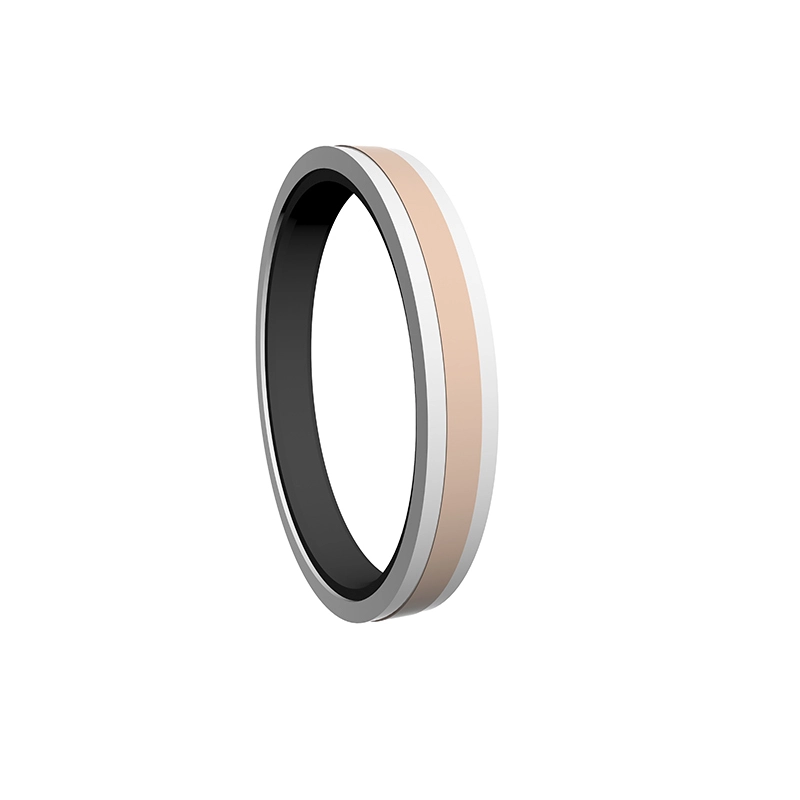

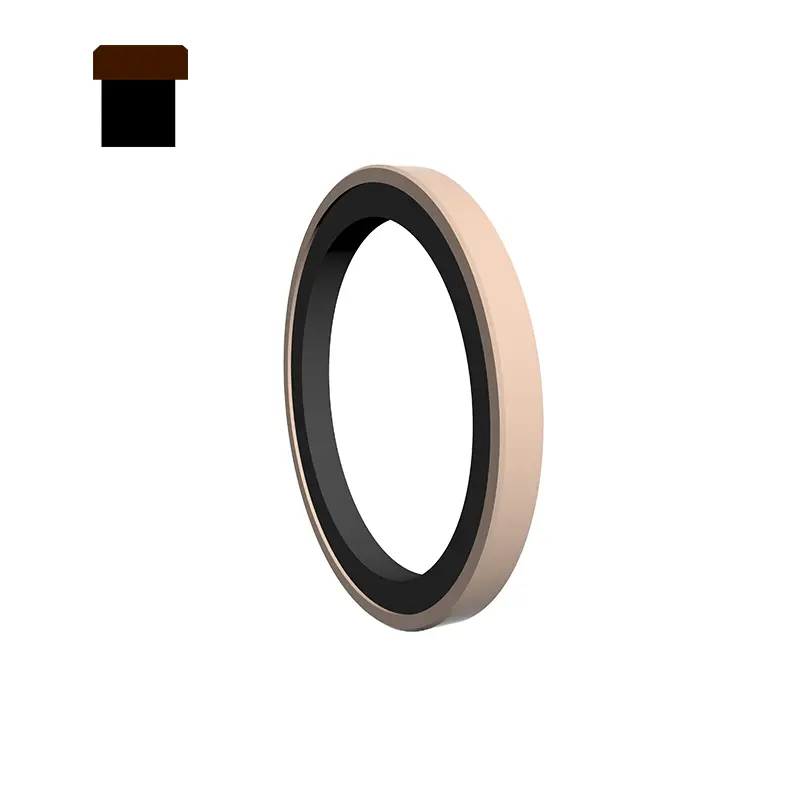

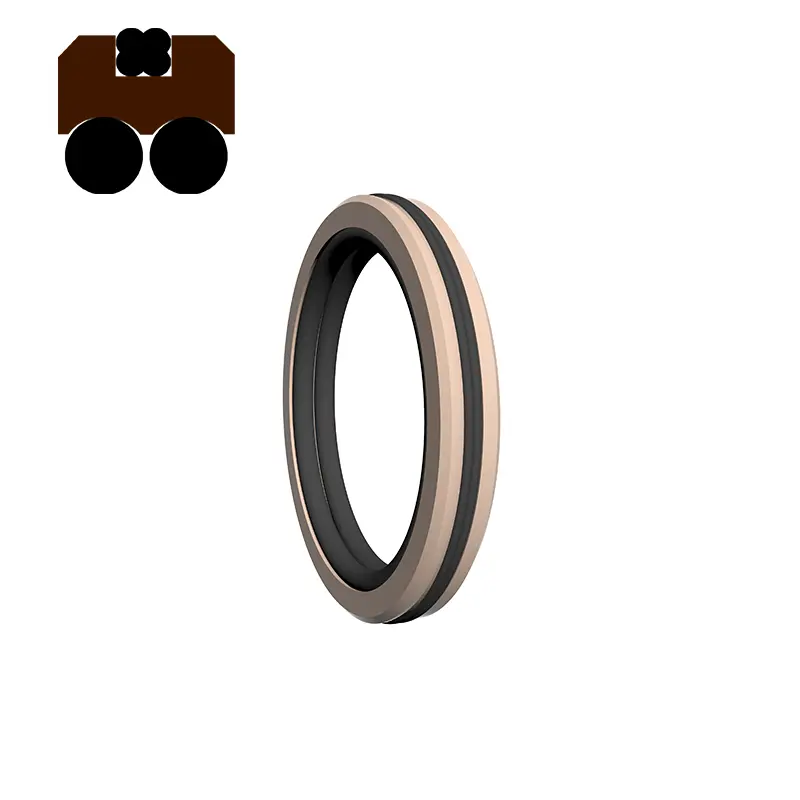

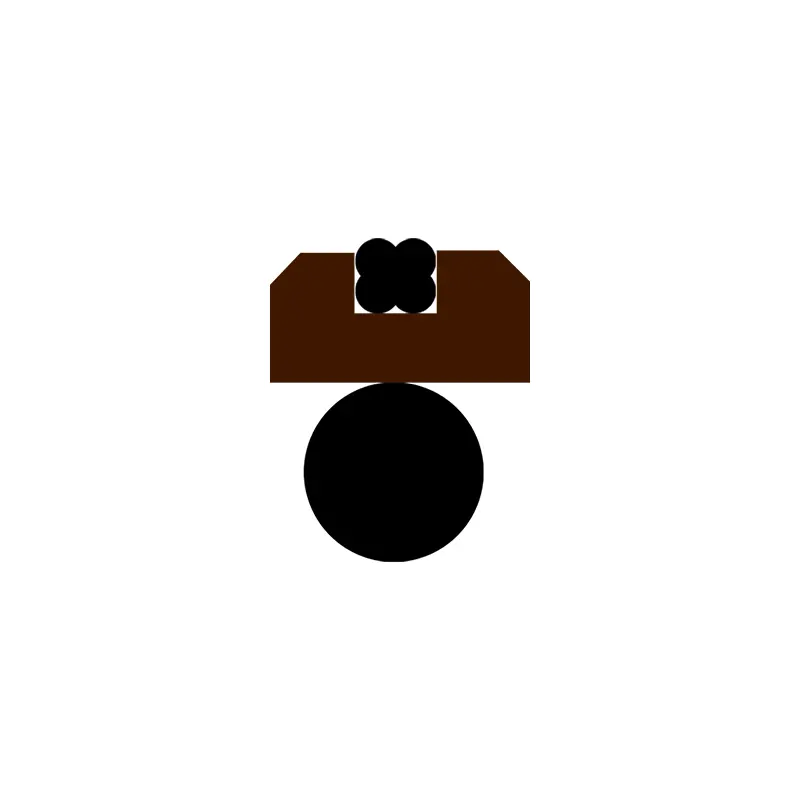

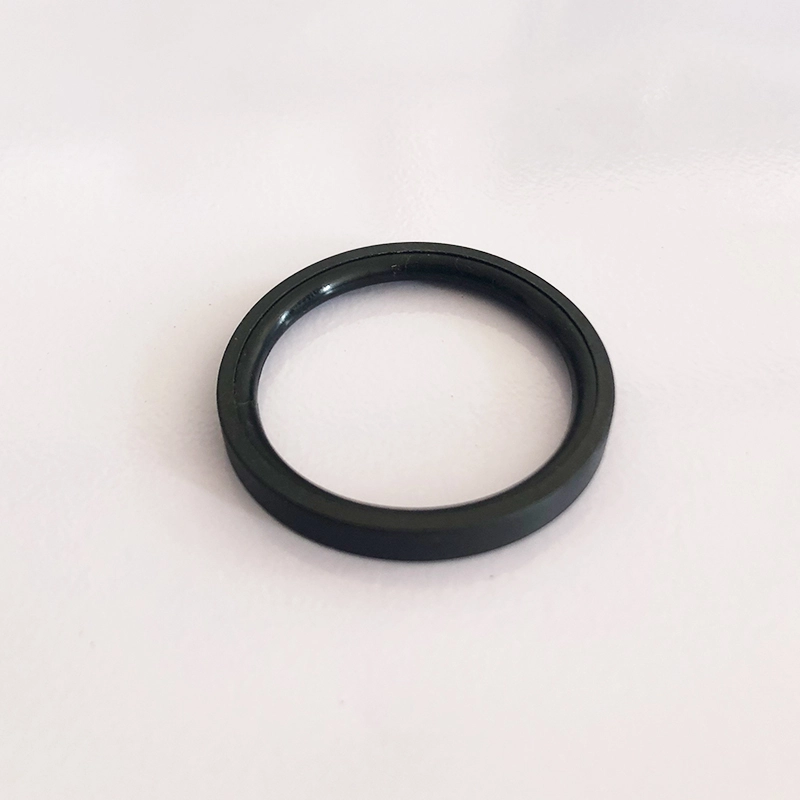

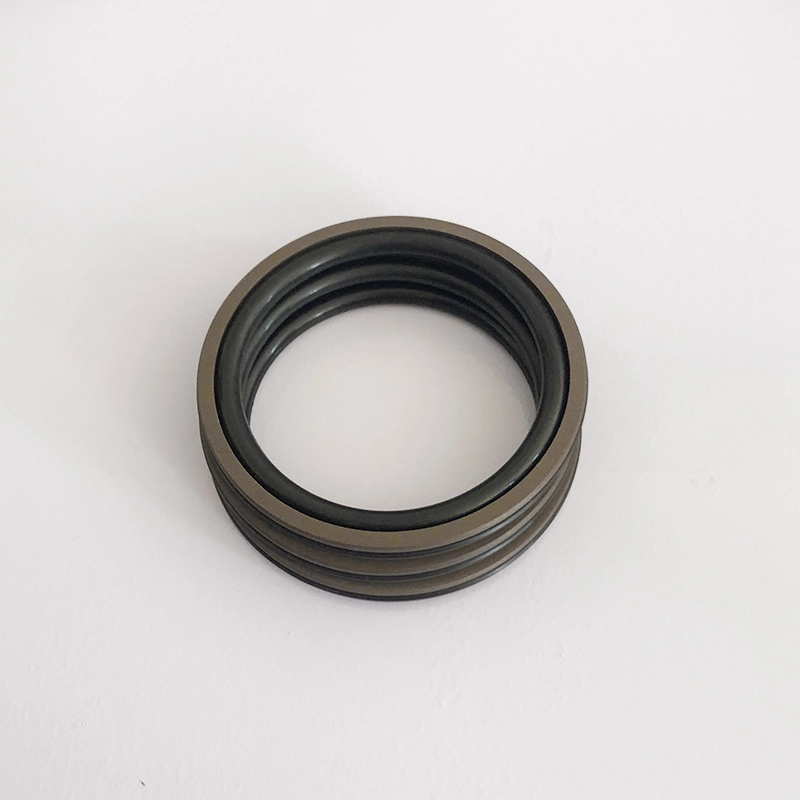

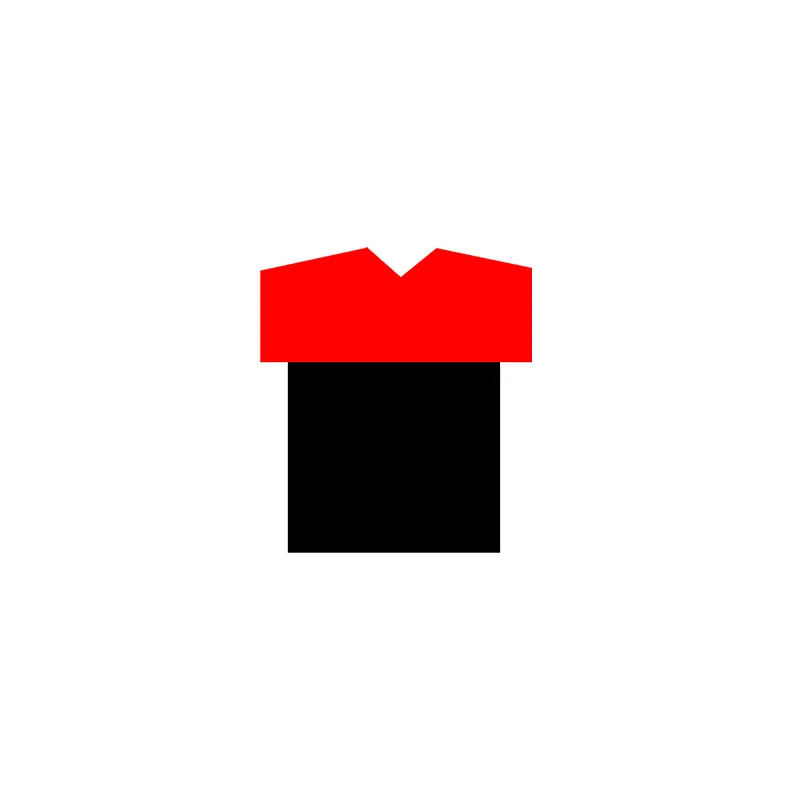

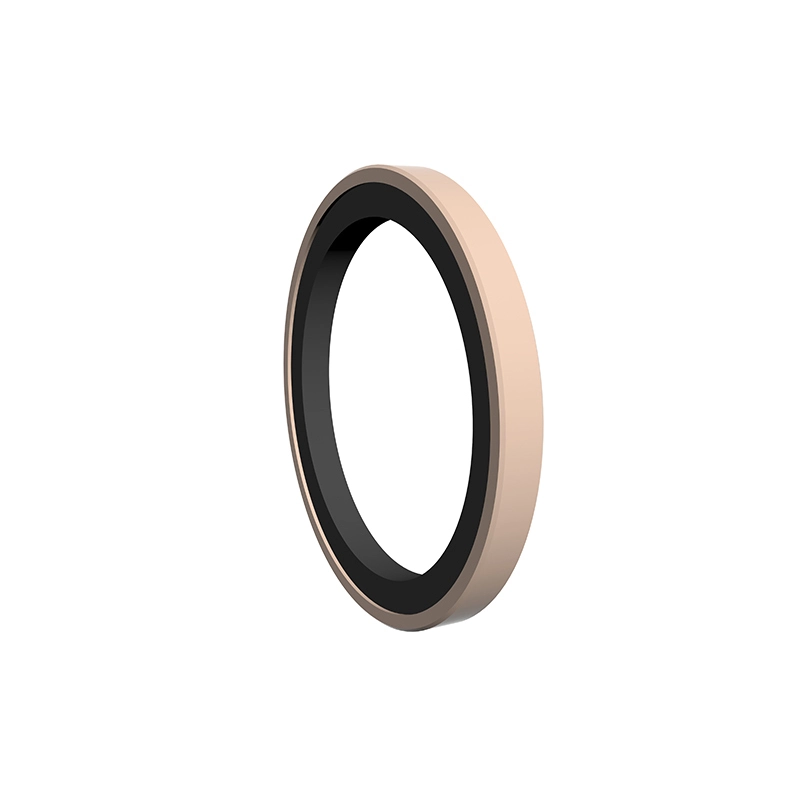

SPG, düzbucaqlı dəyişdirilmiş PTFE möhürləmə üzüyünün və əvvəlcədən yüklənmiş bir element kimi düzbucaqlı bir rezin halqanın birləşməsidir. Yaxşı möhürləmə, aşağı sürtünmə və kiçik struktur məkanın xüsusiyyətlərinə malikdir.
RC66, düzbucaqlı dəyişdirilmiş PTFE möhürləmə üzük və əvvəlcədən yükləmə elementi kimi bir üzük birləşməsidir. Yaxşı möhürləmə, aşağı sürtünmə və kiçik struktur məkanın xüsusiyyətlərinə malikdir. Yüksək sürətli yağ silindrləri və ya silindrlər üçün uyğundur. RC67, doldurulmuş bir ptfe düzbucaqlı sızdıran üzükdən, iki saxlanan üzük və heterojen elastomerdən ibarətdir, heterojen elastomer və heterojen elastomerdən ibarətdir. Elastomer radial güc verir və möhürləmə halqasının aşınmasını kompensasiya edir. Saxlanılan üzük möhürləmə halqasını qoruyur və hətta sərt iş şəraitində də yaxşı bir möhürləmə effekti var. Xüsusiyyətlər:
1. Aşağı sürtünmə, kiçik başlanğıc müqavimət, hamar hərəkət, bərabər dinamik və statik sürtünmə, sürünən yoxdur;
2. Təzyiq və sərt şərtlərdə çox yüksək təzyiq sabitliyi;
3. Yüksək həyat, yağsız yağlama möhürləri üçün istifadə edilə bilər;
4. Su kimi aşağı özlülük mediasını möhürləmək üçün istifadə edilə bilər;
5. Əla yüksək və aşağı təzyiq sızdırmazlıq performansı.

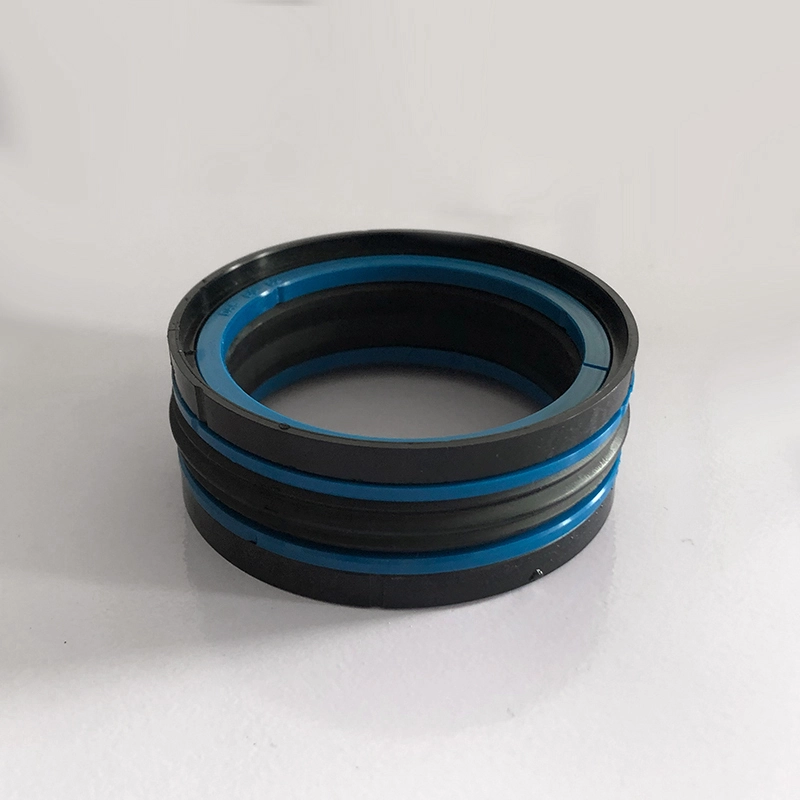

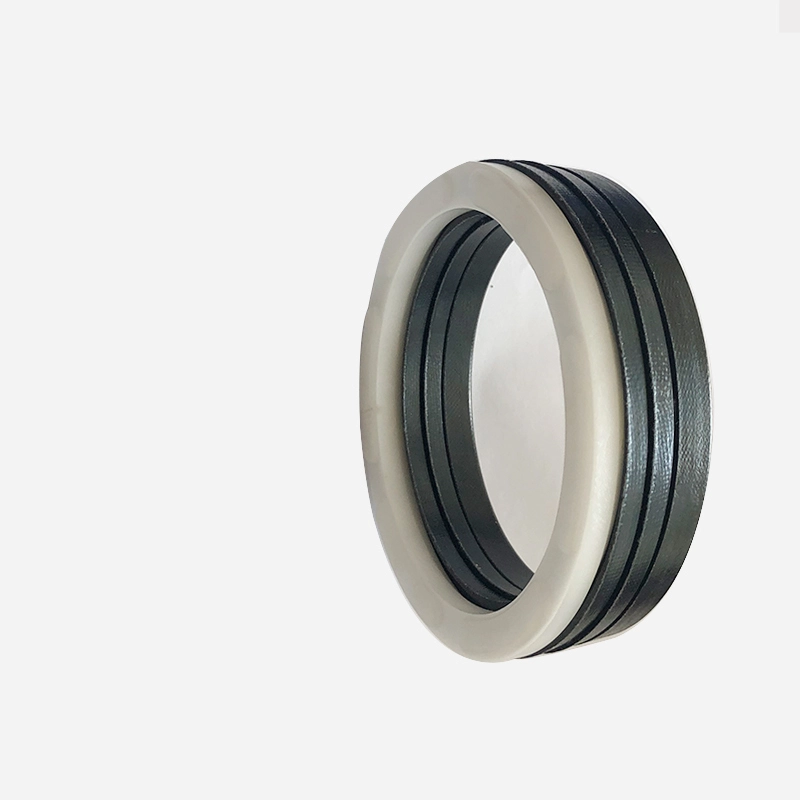

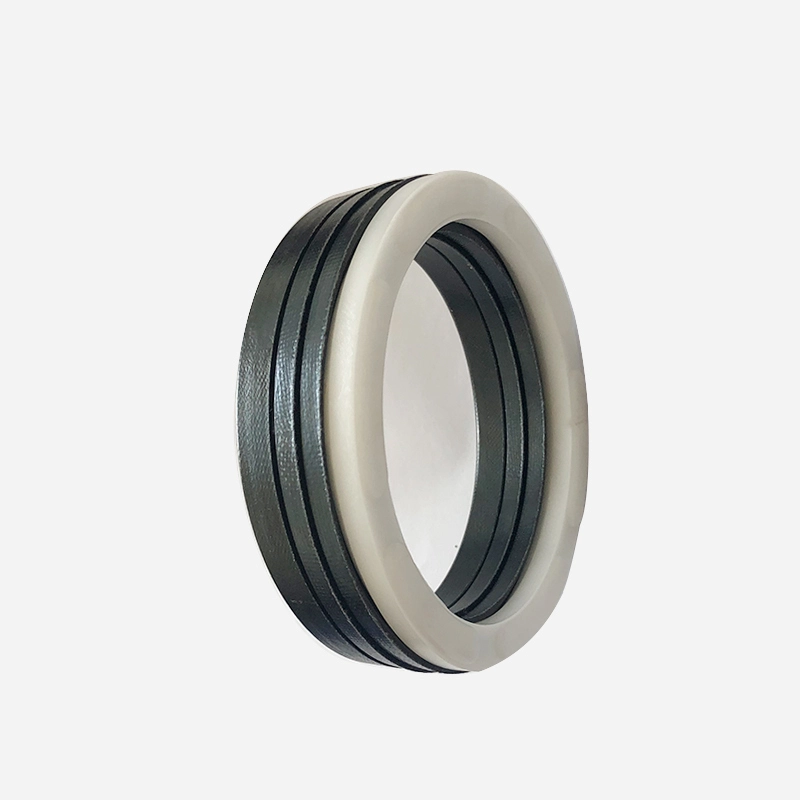

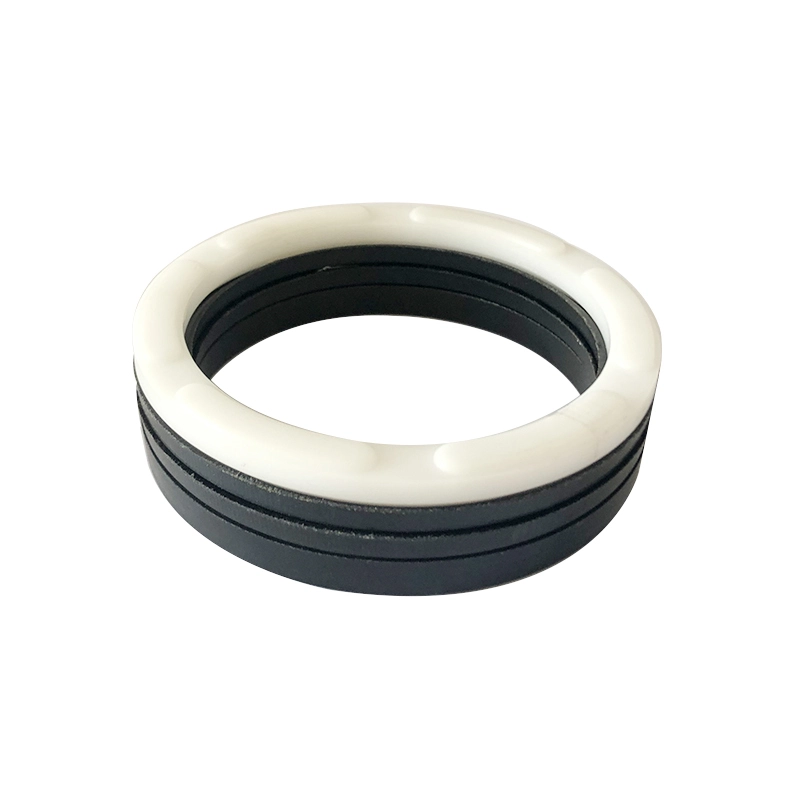

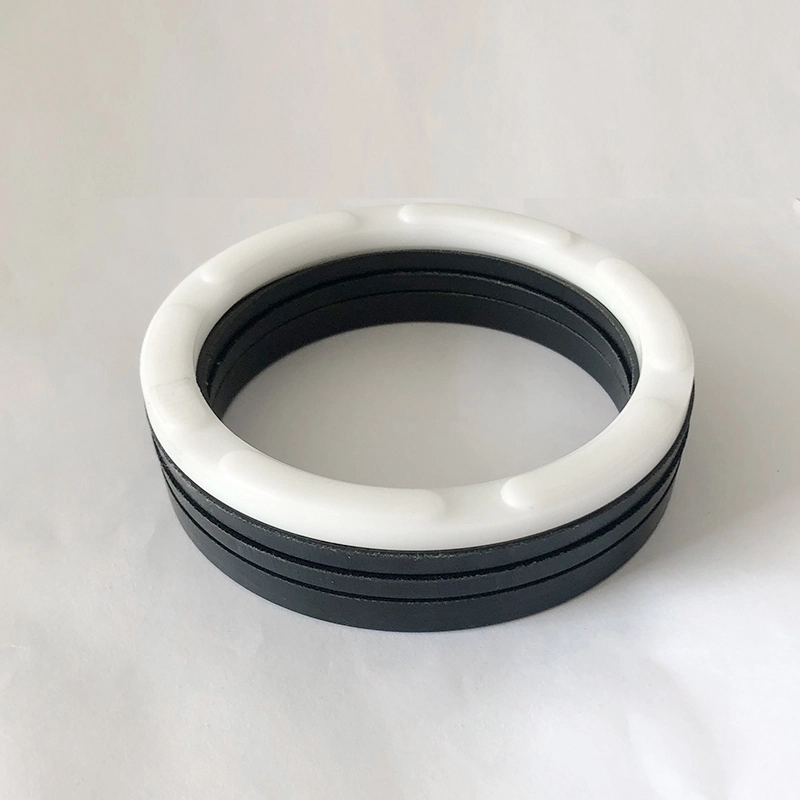

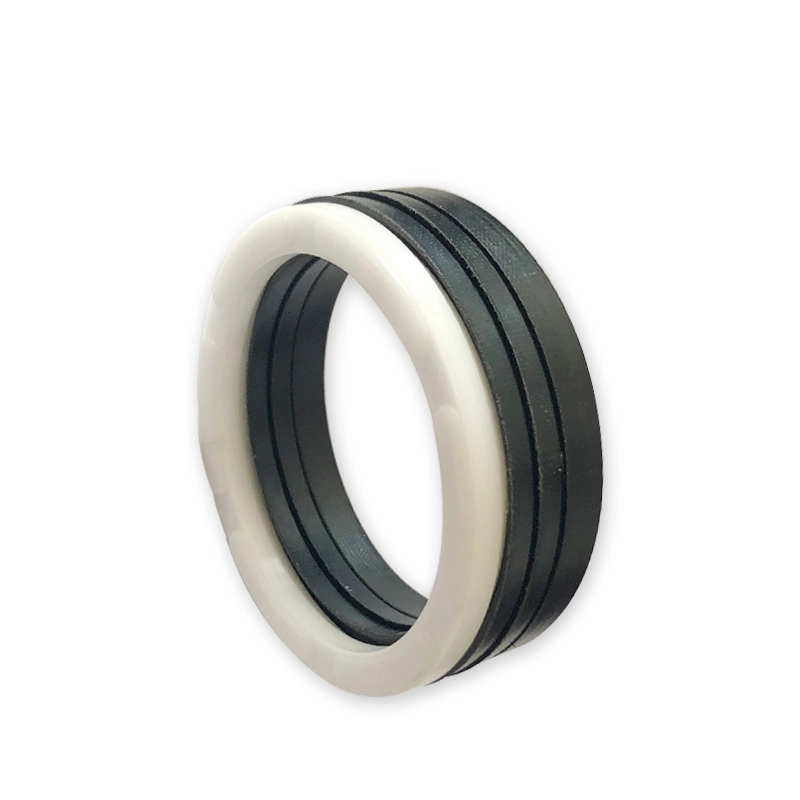

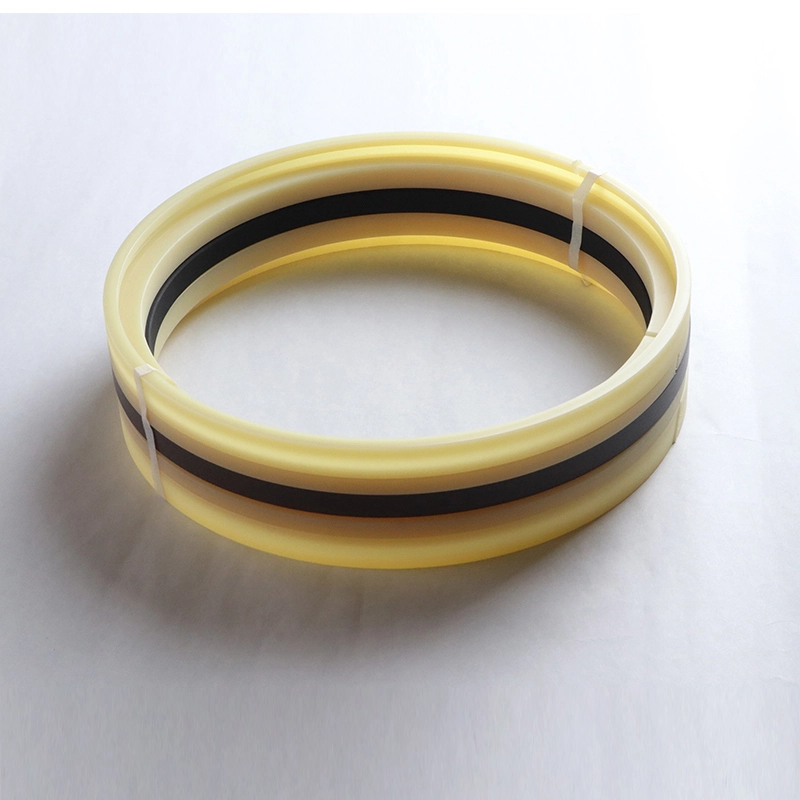

RCEK, bir sıra V şəkilli sızdırmazlıq üzükləri, təzyiq üzüyü və dəstək ringindən ibarətdir və hidravlik qarşılıqlı hərəkət bir tərəfli təzyiq sızdırmazlığı üçün uyğundur. Quraşdırma zamanı möhürləmə materialına uyğun yağ tətbiq olunmalıdır. İnteqral (qapalı) yivdə quraşdırıla bilməz. Orta və ağır yüklərdə piston möhürləri üçün istifadə olunur. Xüsusiyyətlər:
1. Müxtəlif məqsədlər üçün optimal şəkildə tənzimlənə bilən müxtəlif materiallar mövcuddur;
2. Sərt iş şəraitində istifadə edilə bilər və demək olar ki, bütün media və sərt şərtlər üçün uyğundur;
3. Uzun bir xidmət həyatı var və yağsız yağlama möhürləri üçün istifadə edilə bilər (ağlabatan material seçimi);
4. Sızdırmazlıq performansı düzəldilə bilər və eksenel ölçüsü V şəkilli möhürləmə üzüklərini əlavə etmək və ya çıxarmaqla tənzimlənə bilər;
Sızdırmazlıq səthi keyfiyyəti zəif olsa belə, səmərəli işləyə bilər.

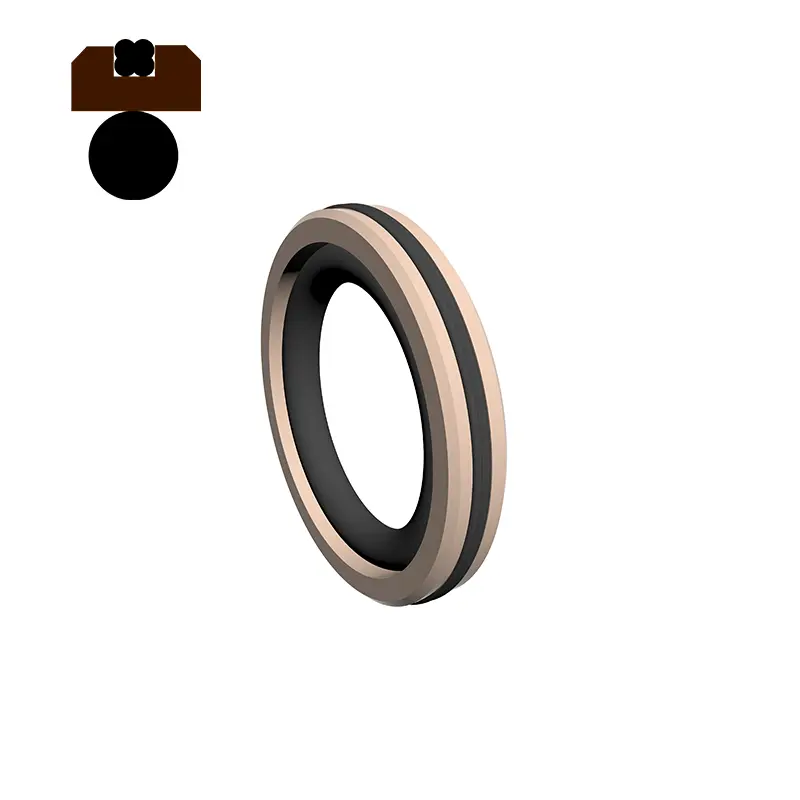

RCKR, hidravlik qarşılıqlı hərəkət istiqamətli bağlama sızdırmazlığı üçün uyğun olan pu möhürləmə üzük və düzbucaqlı bir rezin halqasından ibarətdir. Glyd ring məhsullarının tamamlayıcı bir məhsulu, Glyd üzüyündən daha yaxşı sızdırma və təzyiq saxlamaq qabiliyyəti olan və quraşdırma alətlərinin köməyi olmadan quraşdırıla bilər. Xüsusiyyətləri:
1. Yaxşı dinamik və statik möhürləmə performansı;
2. Glyd üzüyündən daha yaxşı təzyiqli möhürləmə performansı və quraşdırma alətləri olmadan quraşdırıla bilər;
3. Aşağı sürtünmə, kiçik başlanğıc müqavimət və hamar hərəkət;
4. Uzun ömür, yağsız yağlama möhürü üçün istifadə edilə bilər;
5. İki istiqamətli təzyiq sızdırması üçün istifadə edilə bilər;
Quraşdırma yivi ISO7425 / 1 standartına uyğundur.

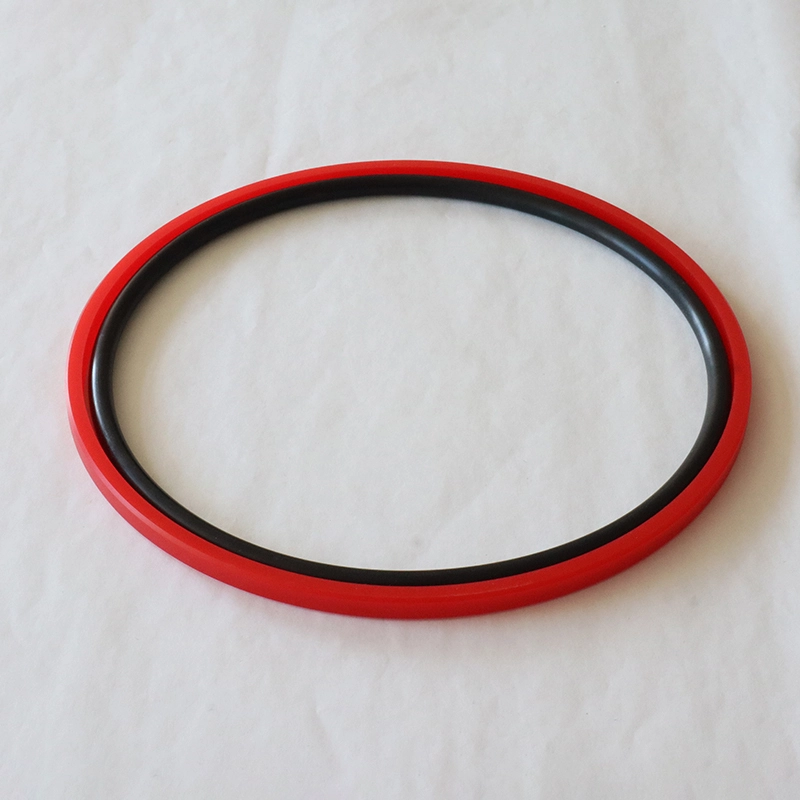

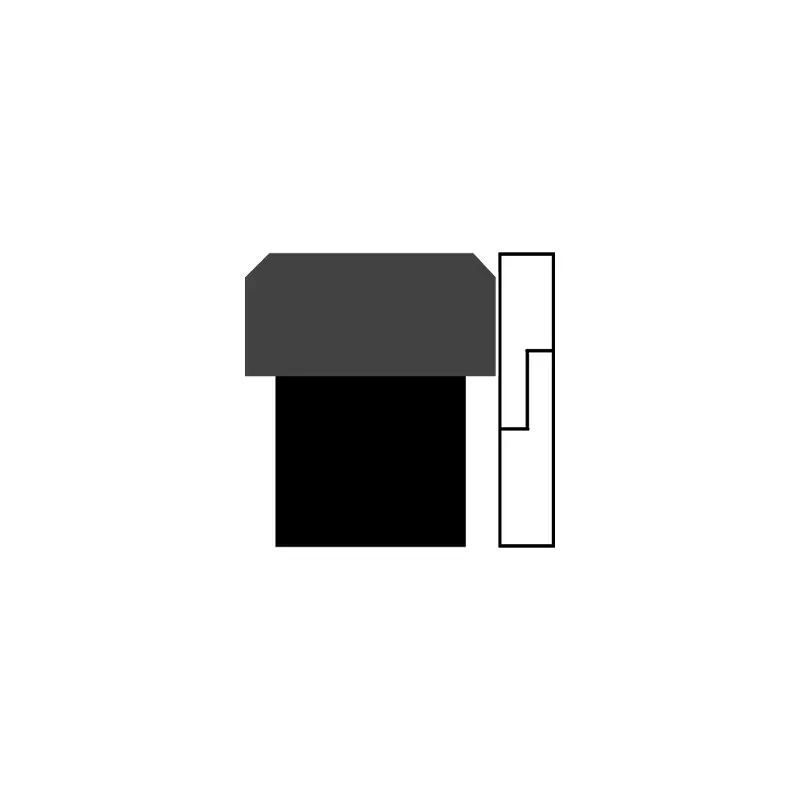

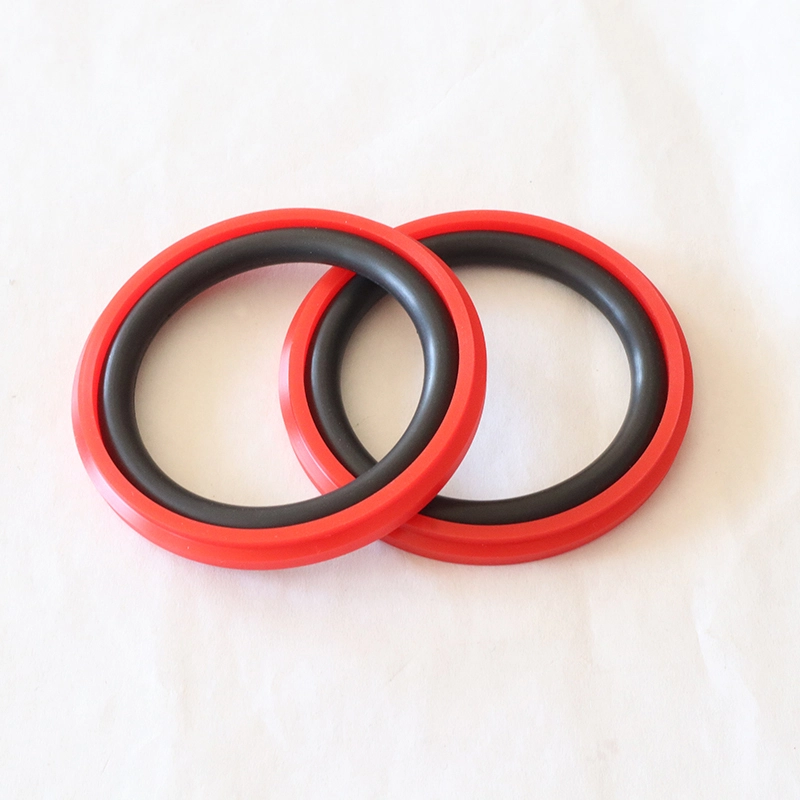

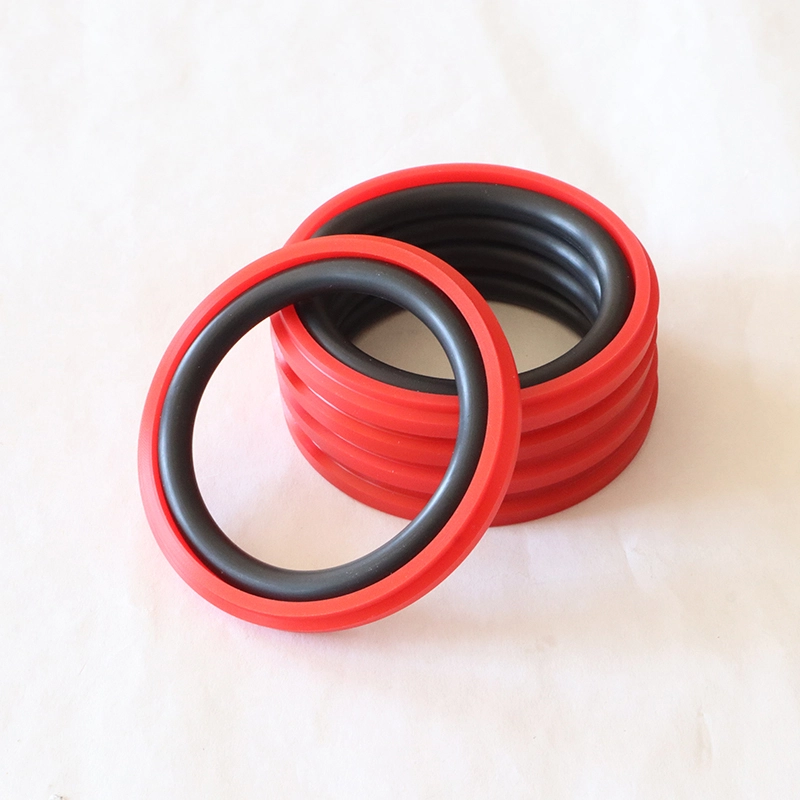

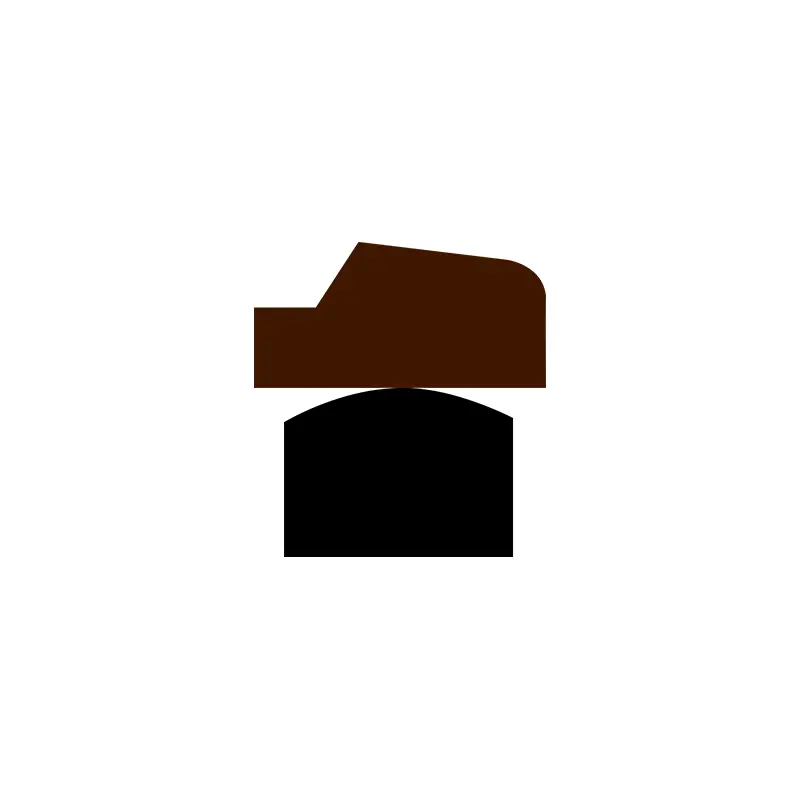

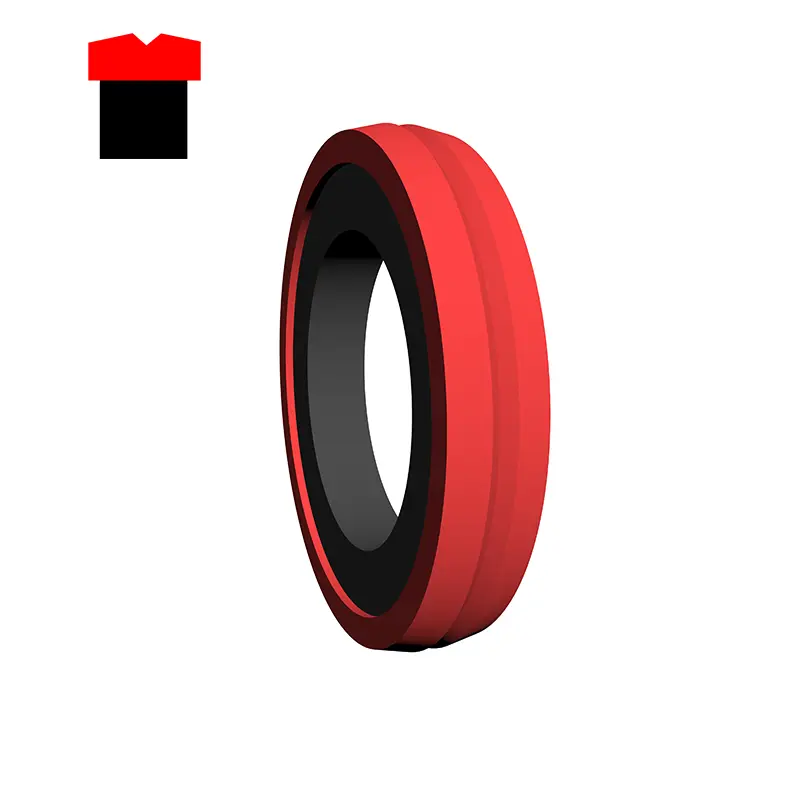

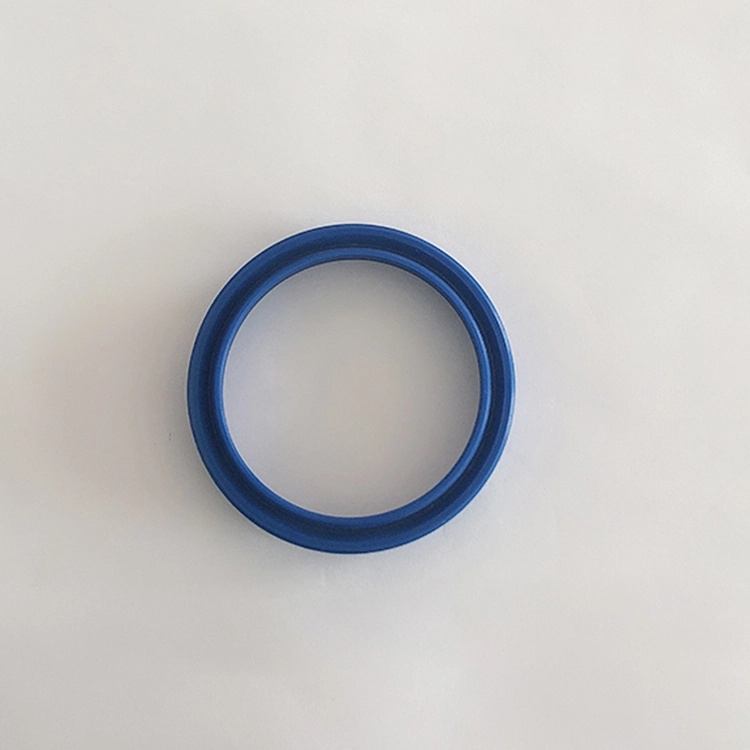

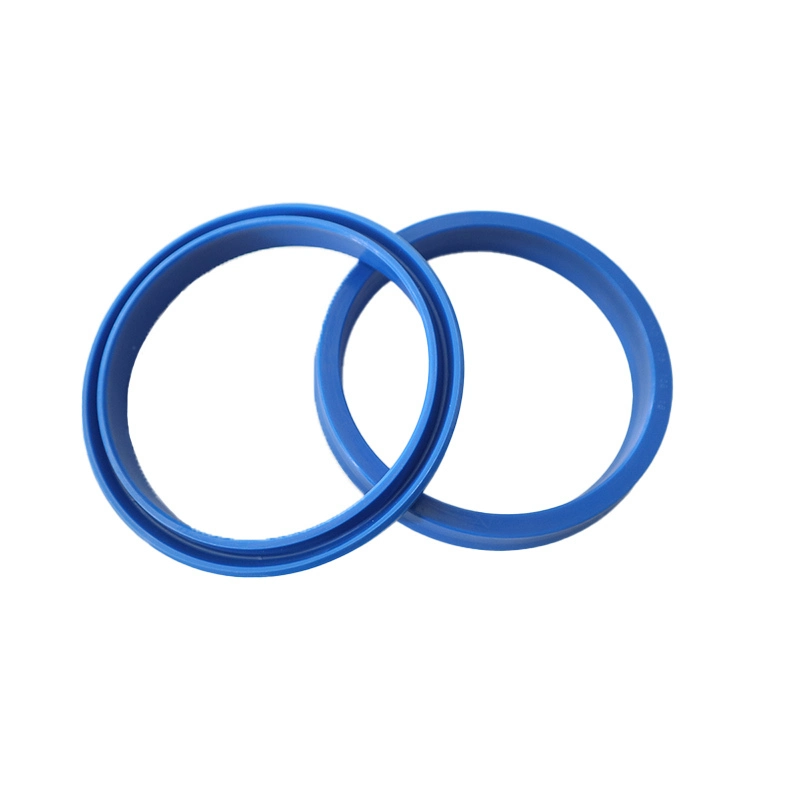

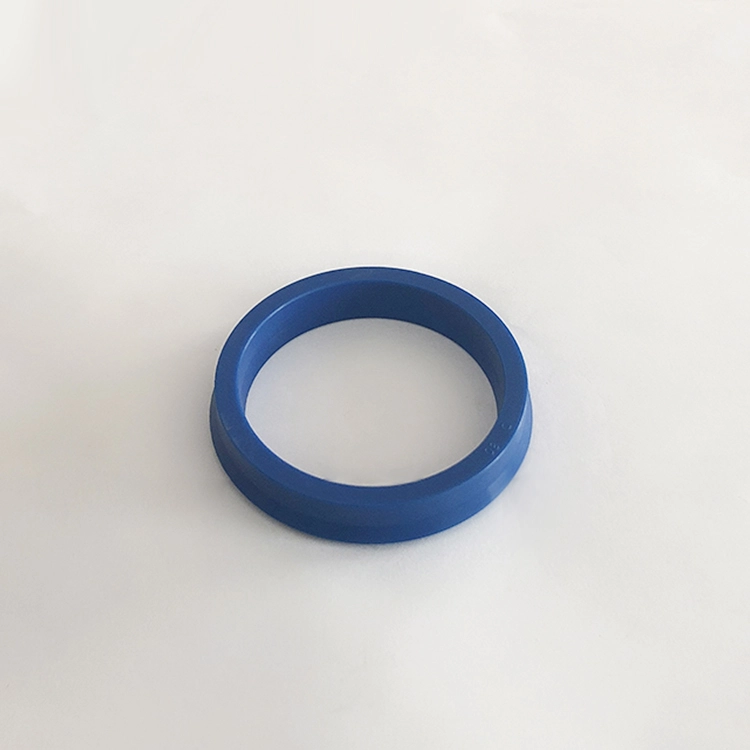

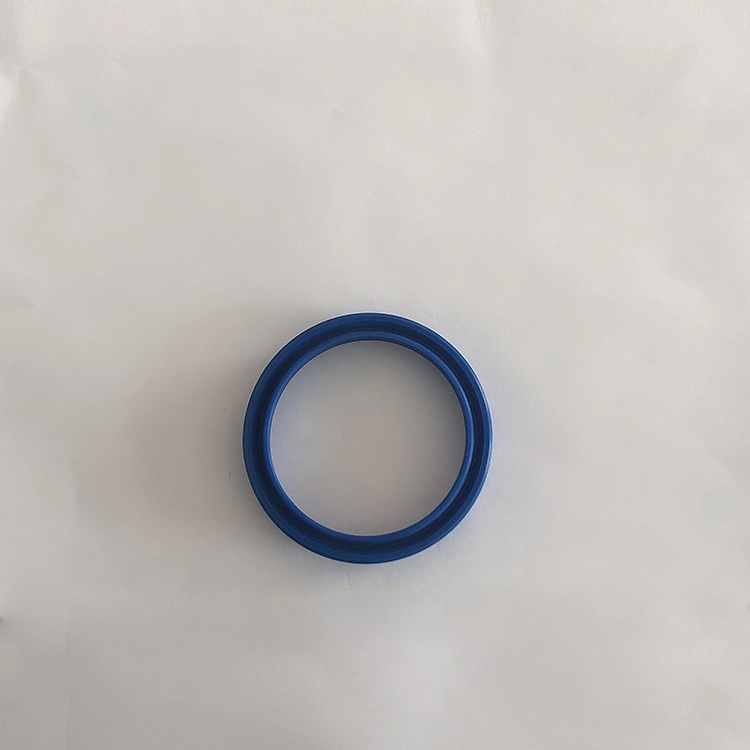

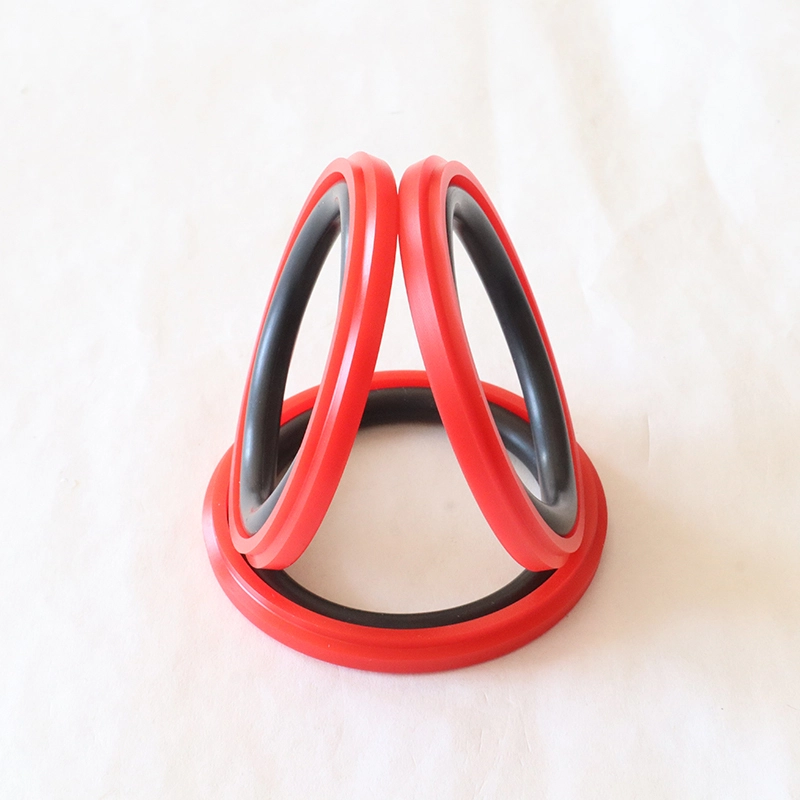

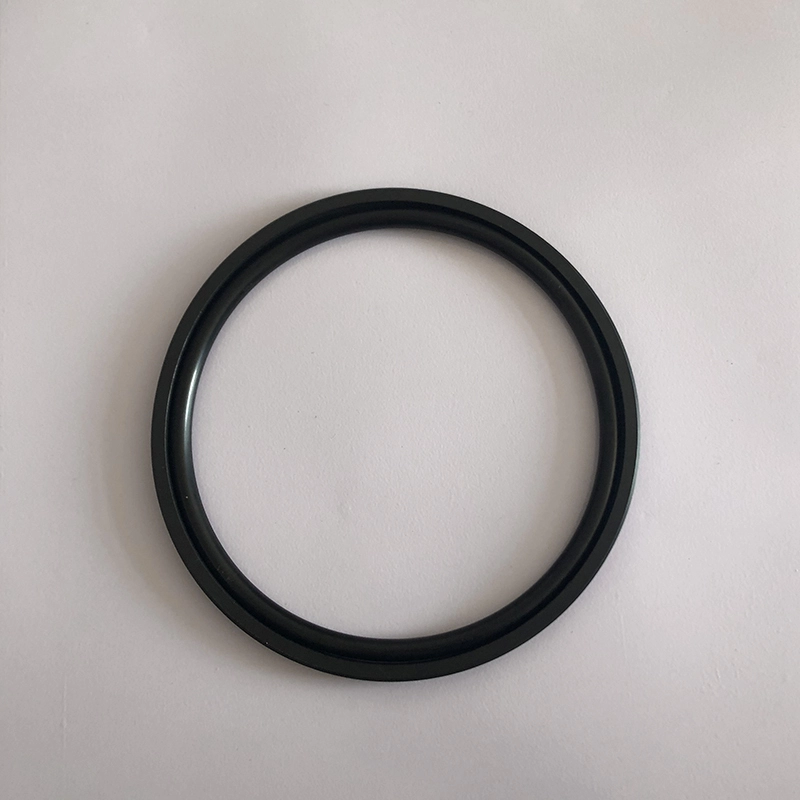

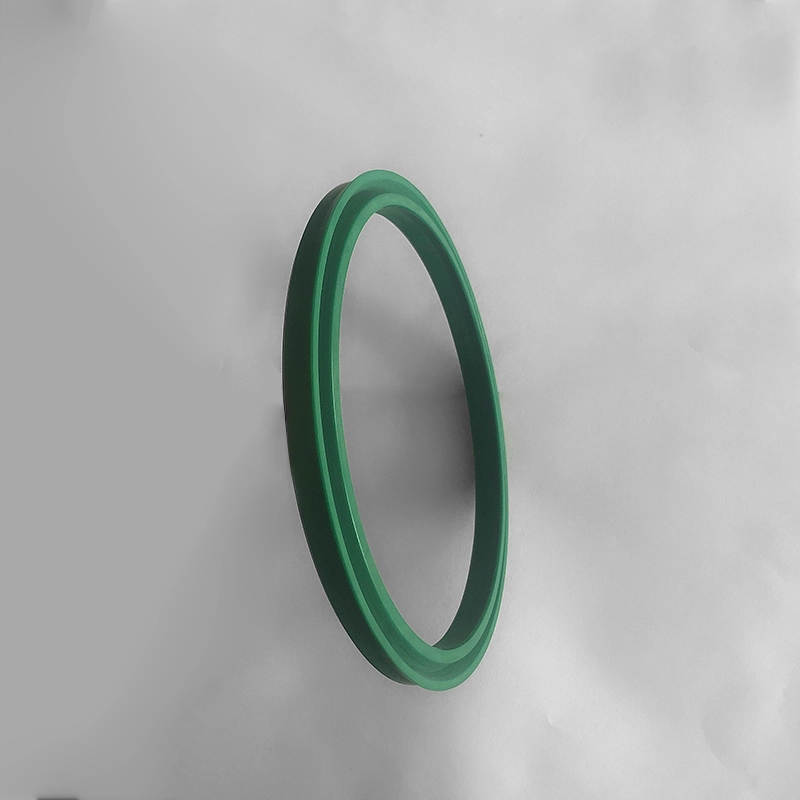

RPW, xüsusi şəkilli pu möhürləmə üzüyü və hidravlik qarşılıqlı hərəkət istiqamətli iki istiqamətli təzyiq möhürlənməsi üçün uyğun bir o şəkilli rezin üzükdən ibarətdir. O-ring radial güc verir və möhürləmə halqasının aşınmasını kompensasiya edir. Ümumiyyətlə bələdçi üzüyü ilə birlikdə istifadə olunur. Xüsusiyyətlər:
1. Aşağı sürtünmə, kiçik başlanğıc müqavimət, hamar hərəkət, sürünən yoxdur;
2. Təzyiq və sərt şərtlərdə çox yüksək təzyiq sabitliyi;
3. Həm yüksək, həm də aşağı təzyiqlərdə yaxşı möhürləmə performansı;
Quraşdırma üçün quraşdırma vasitələri tələb olunmur.

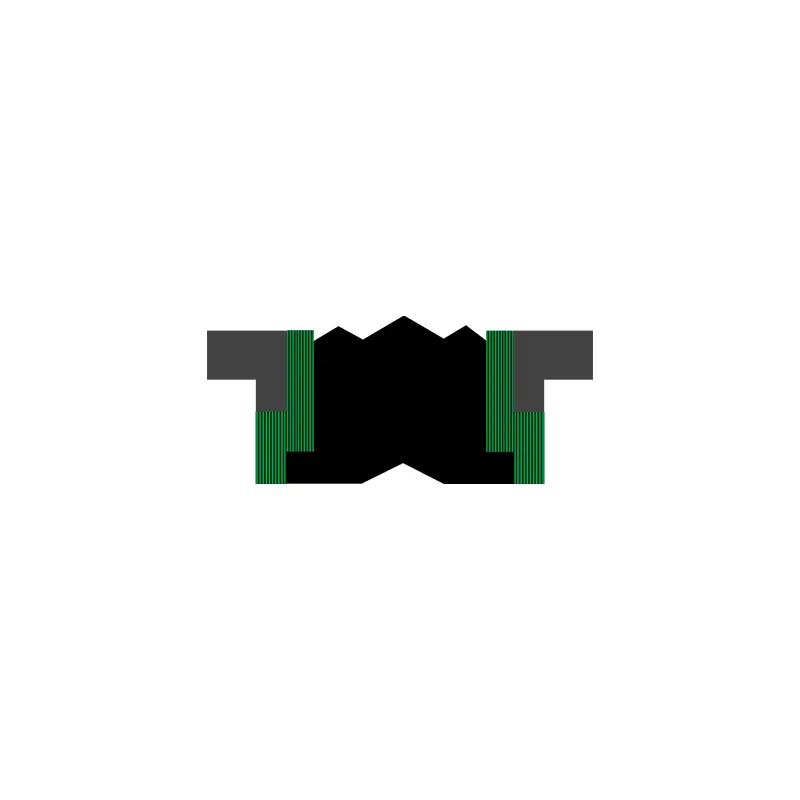

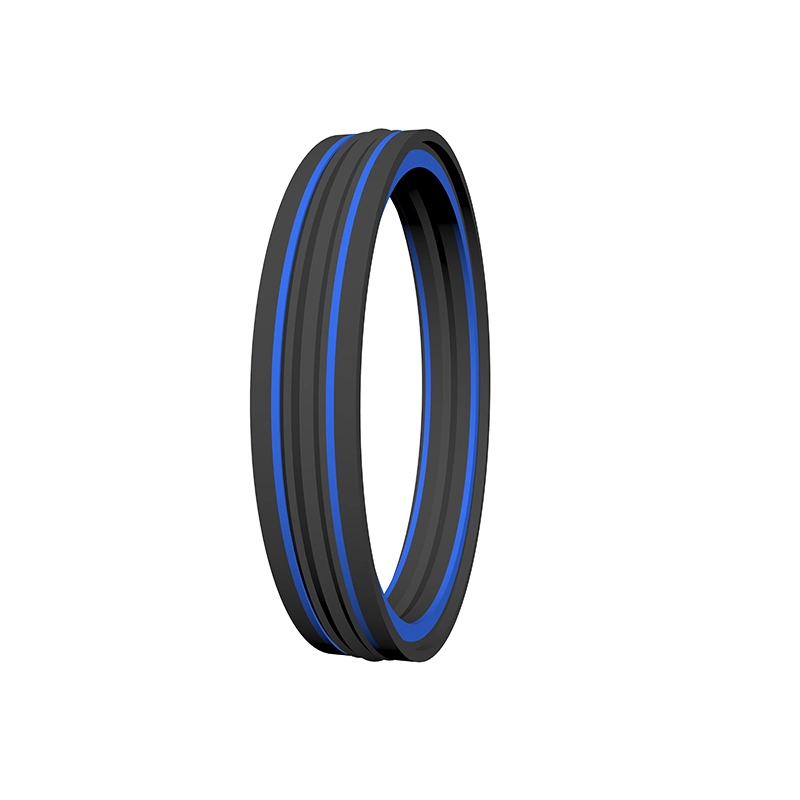

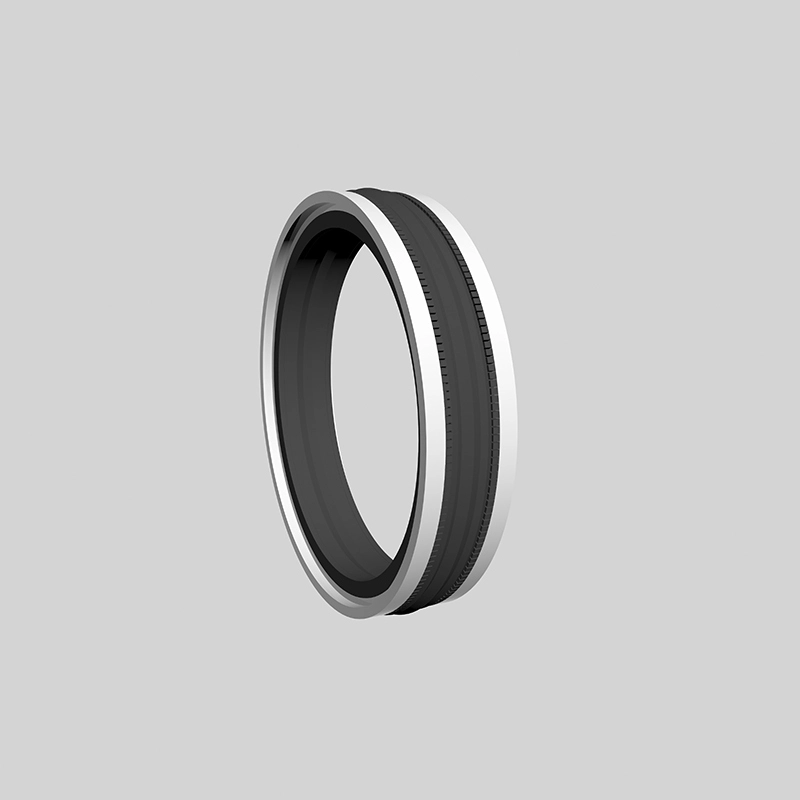

TDA və TDMA xüsusi şəkilli bir rezin (və ya poliuretan) elastomer və dəyişdirilmiş PTFE möhürləmə üzüklərindən ibarətdir və yaxşı sızdırmazlıq, uzun ömür, aşağı sürtünmə və s. TDMA pistonların iki tərəfli təzyiq möhürlənməsi üçün uygundur.

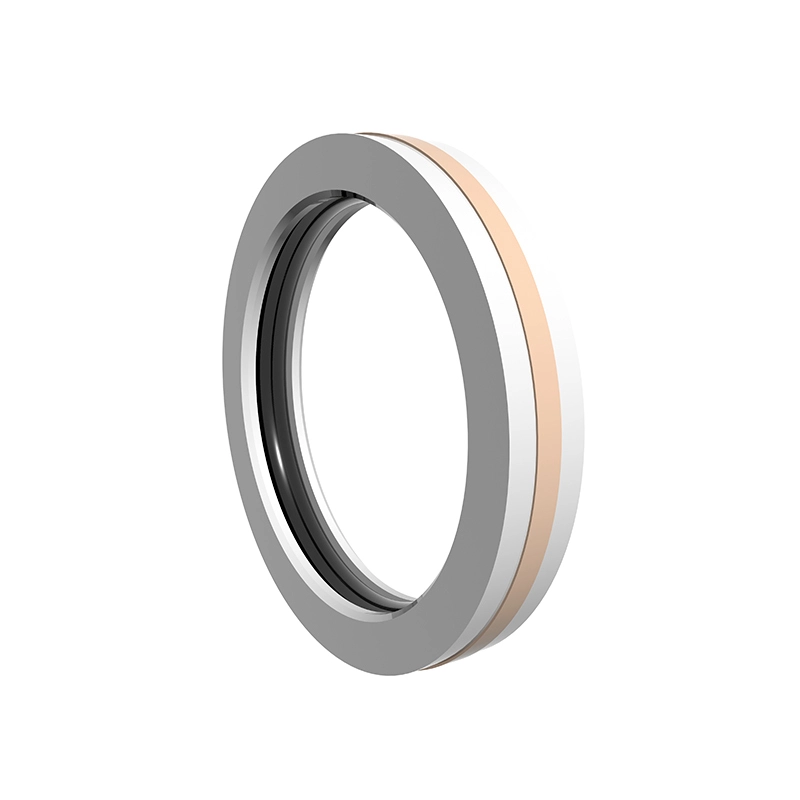

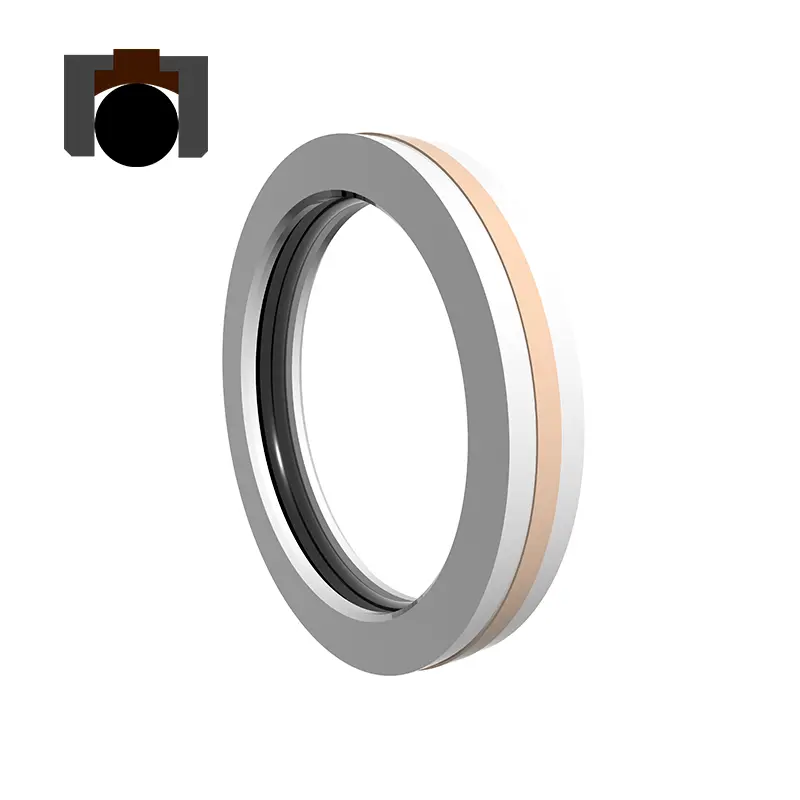

GGDA, PTFE dolu bir möhürləmə üzük, iki L formalı plastik dəstək üzükləri və elastik bir qüvvə o-ring, uzun ömür, aşağı sürtünmə, sürünən və digər xüsusiyyətləri olan bir elastik qüvvə. Piston iki istiqamətli təzyiq möhürlənməsi üçün uyğundur.

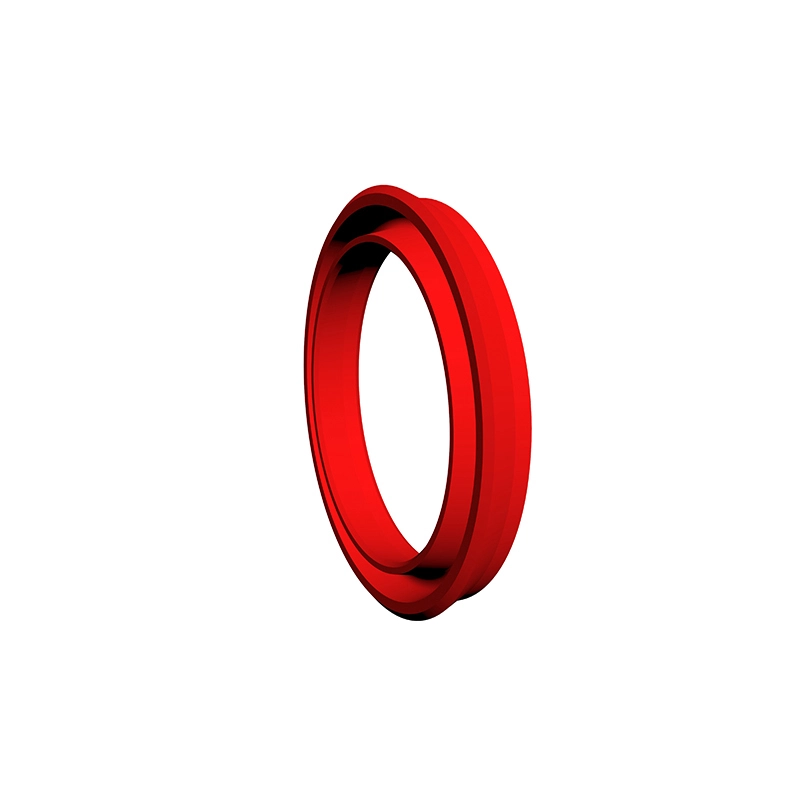

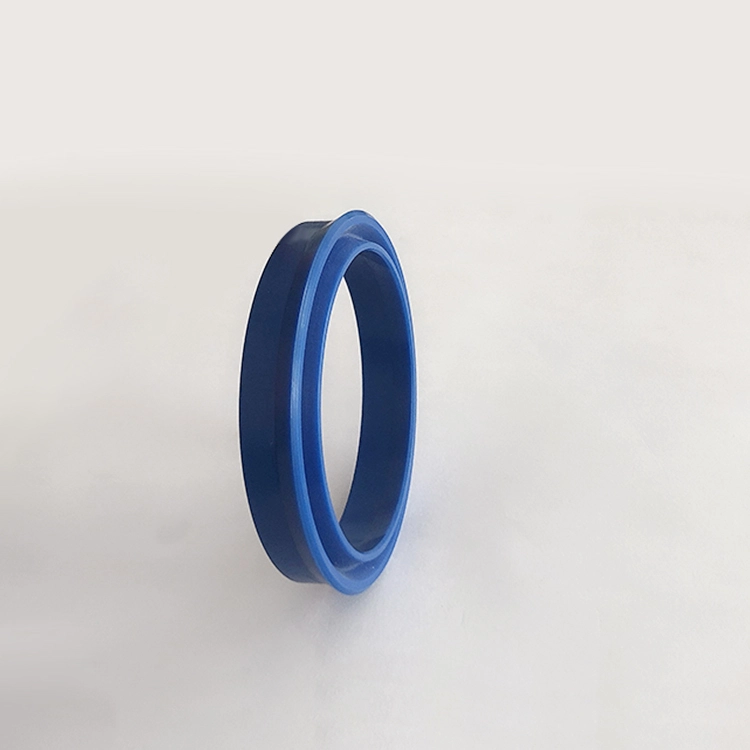

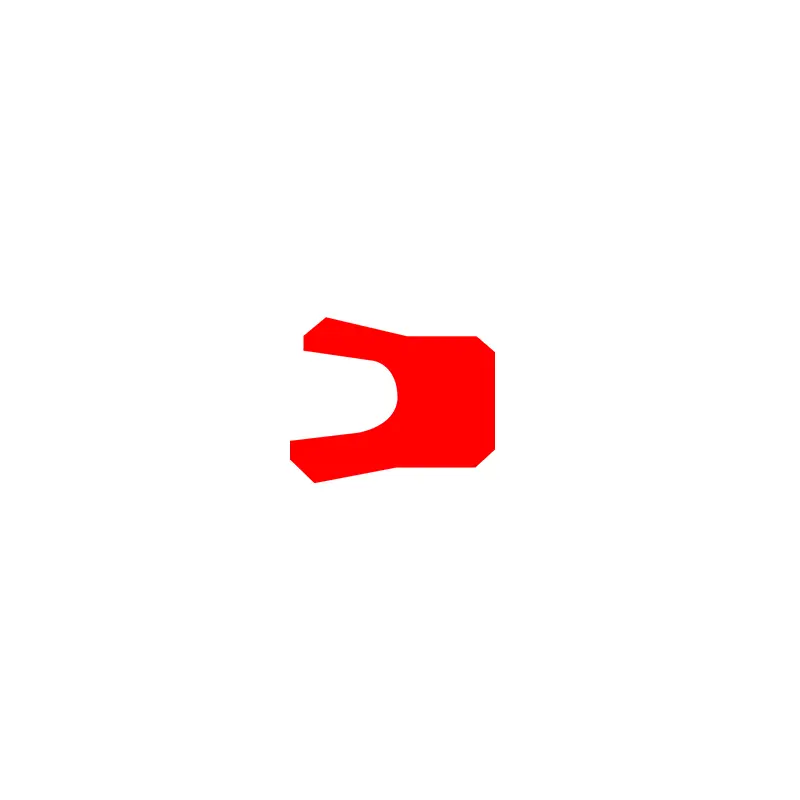

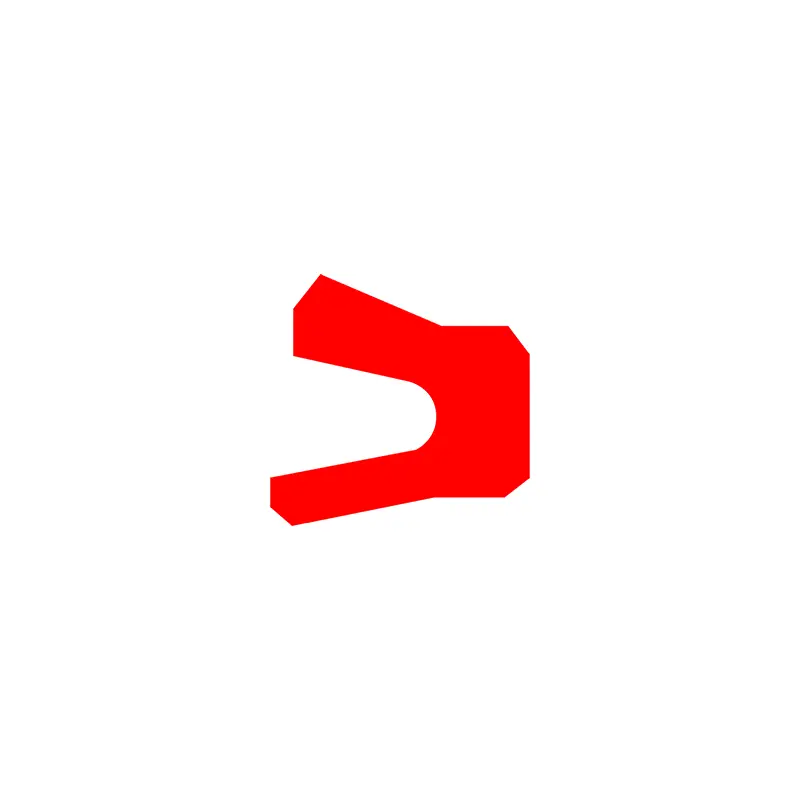

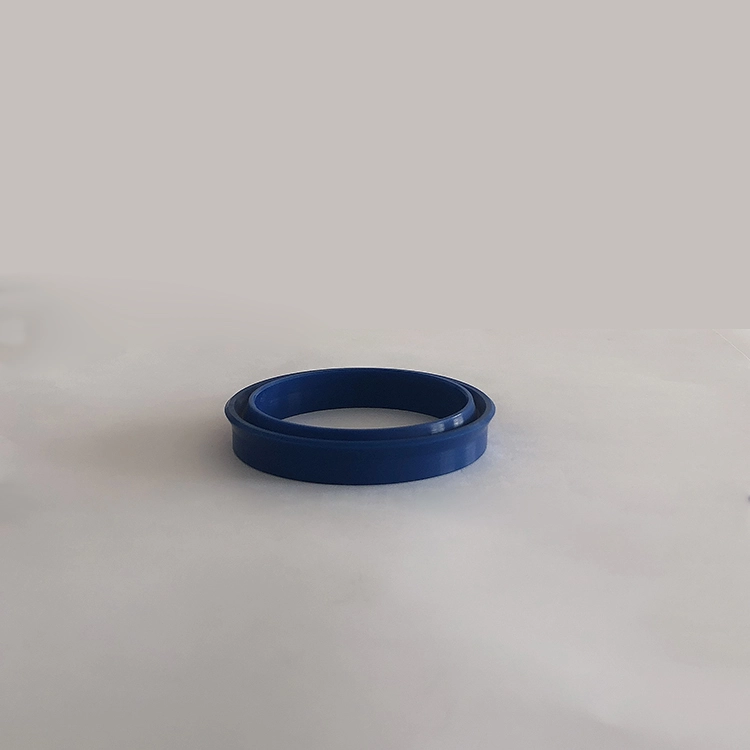

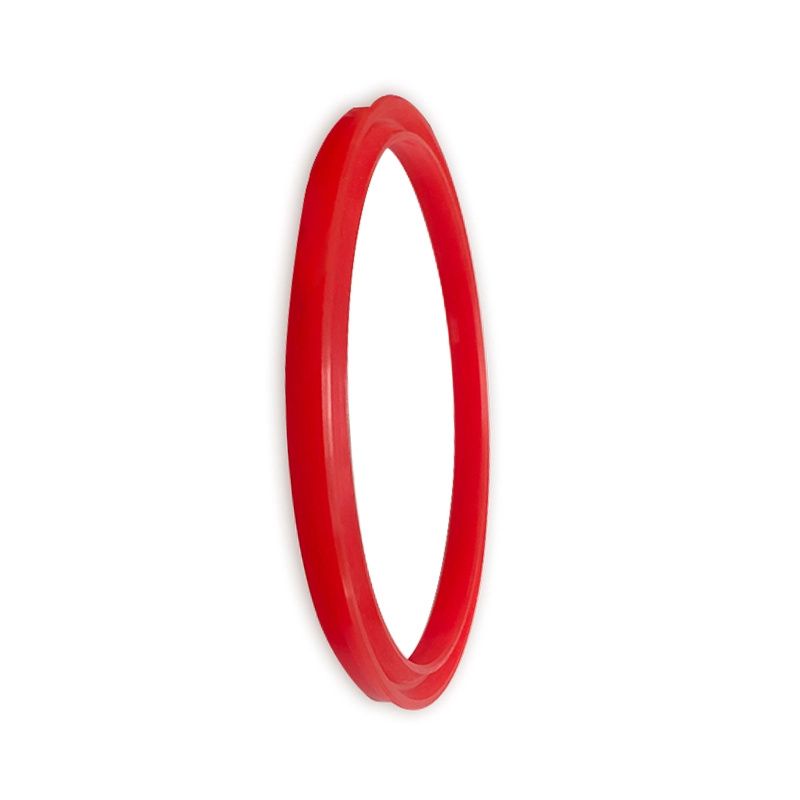

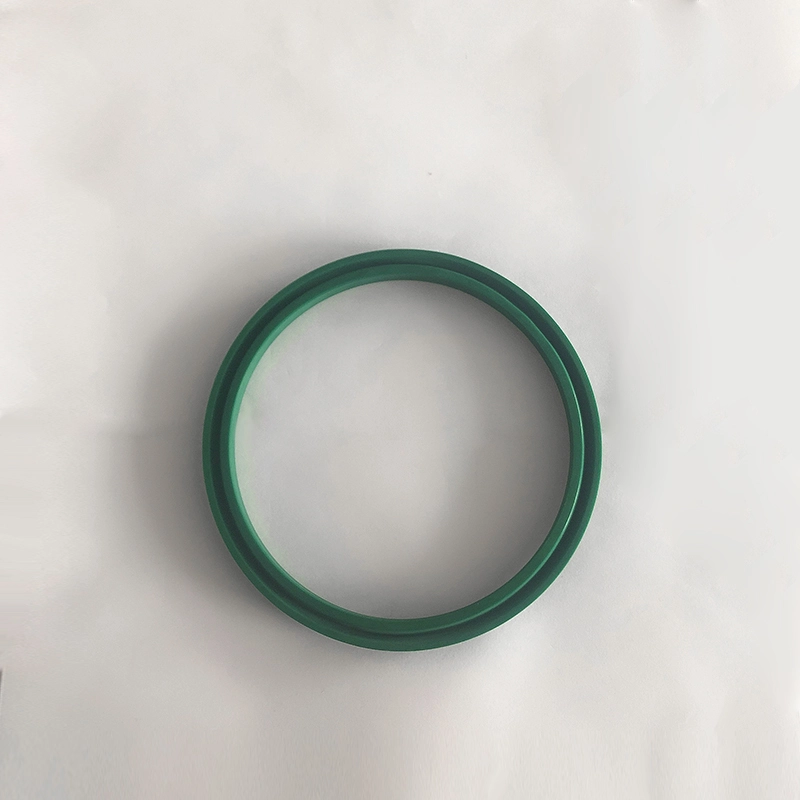

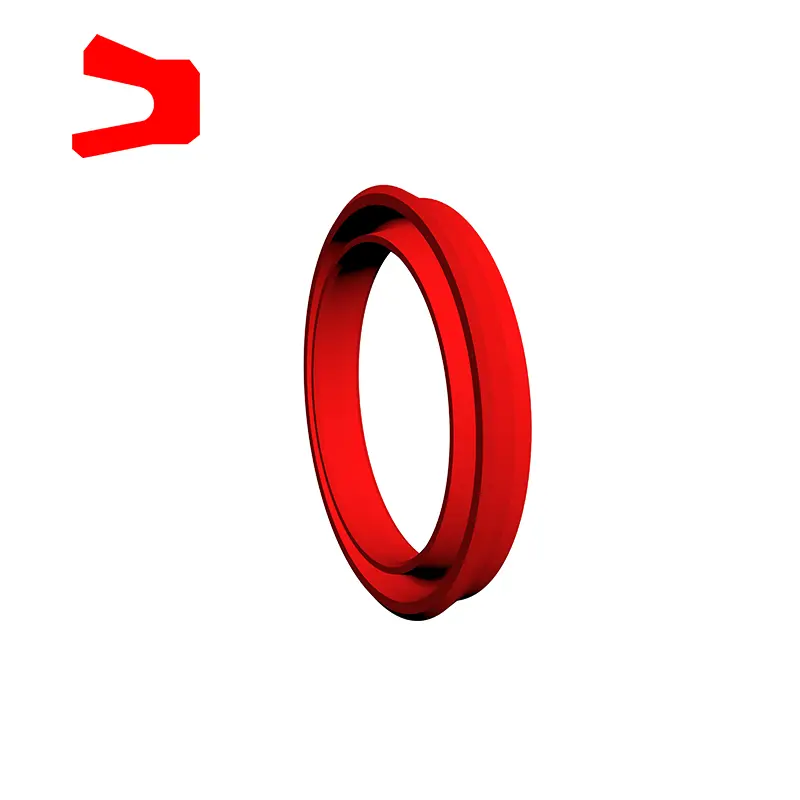

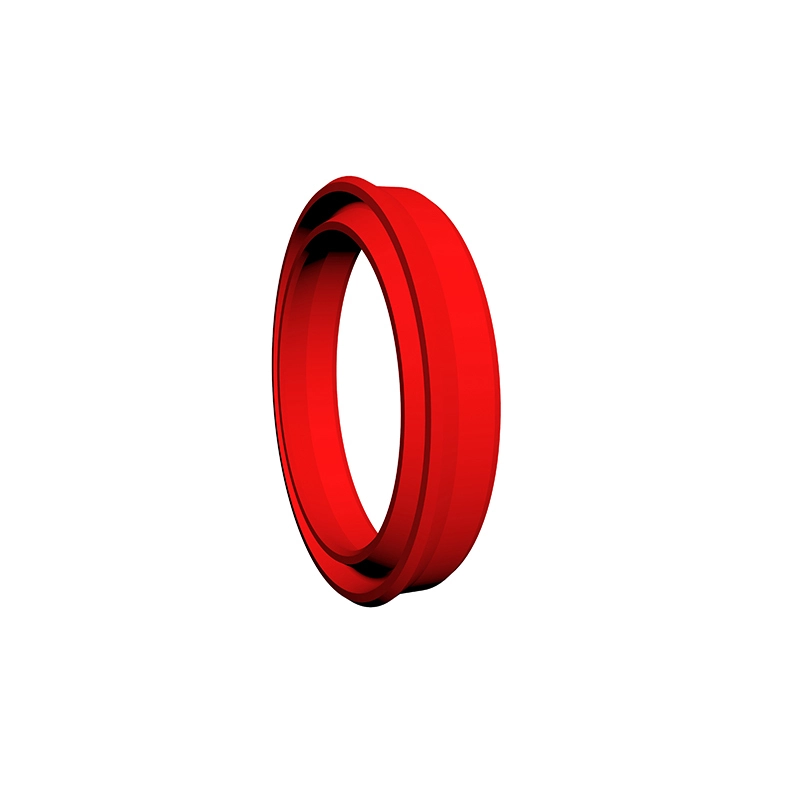

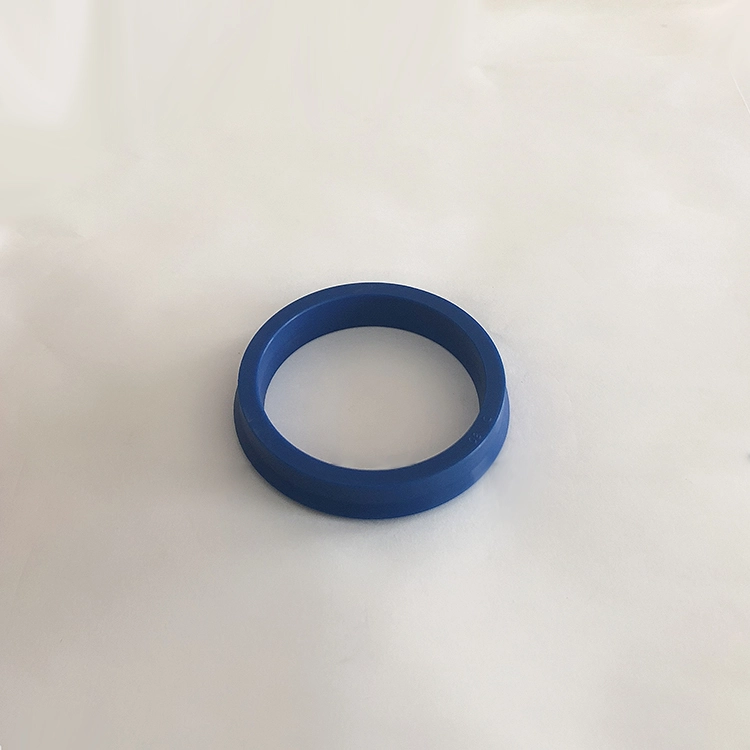

RCup Sealing Ring, pistonda xüsusi olaraq istifadə olunan bir asimmetrik möhür, yaxşı sızdırmazlıq performansı ilə hidravlik qarşılıqlı hərəkət üçün uyğun bir yönlü möhürlənir. Yiv ISO5597 standartına uyğundur. Şaft üçün YXD tipli Sızdırmazlıq Ring, xüsusi möhürləmə performansı olan hidravlik qarşılıqlı hərəkət edən bir tərəfli möhürləmə üçün uyğun olan pistonda xüsusi istifadə olunan bir asimmetrik möhürdür. 12 ~ 32MPA altında istifadə edildikdə, dabanda saxlanılan bir üzük tələb olunur. Groove JB / ZQ4265-97 standartına uyğundur. Xüsusiyyətlər:
1. İşıq yükləri və orta yüklər üçün tətbiq olunur;
2. Həm yüksək təzyiq, həm də aşağı təzyiqli sızdırmazlıq üçün yaxşı möhürləmə performansı;
3. Müxtəlif materiallar mövcuddur, daha geniş media müqaviməti ilə;
4. Sadə quruluş və asan quraşdırma və texniki xidmət.
Məhsul xüsusiyyətləri və tətbiqləri:
Material seçimi:
RC61, RC62
1. O-üzüklərin materialları ola bilər: R01 Nitril Rezin (NBR), R02 Fluororubber (FKM) və s.
2. Sızdırmazlıq Ring Materialları: Standart Material PTFE3, digər isteğe bağlı materiallar PTFE2, PTFE4, PU və s.
Tamam
1. Düzbucaqlı rinqə uyğunlaşdırılan material: R01 Nitril kauçuku
2. Sızdırmazlıq üzükünün materialları: kompozit termoplastik material.
RC63, RC64, SPG, RC66, AQ, AQF
1. O-üzüklərin materialları ola bilər: R01 Nitril Rezin (NBR), R02 Fluororubber (FKM) və s.
2. Sızdırmazlıq üzük materialları: Standart material PTFE3, digər isteğe bağlı materiallar PTFE1, PTFE2, PTFE4.
KDAS, TPM
1. Uyğun rezin üzük materialı: R01 Nitril kauçuku
2. Saxlanılan üzük materialı: neylon pa / polioksimetilen pom
3. Bələdçi üzüyü: Neylon Pa / Polioximetsil pom / Politetrafluoroetilen ptfe
GDKK, RC67
1. Mövcud elastomer materialları: R01 Nitril Rezin (NBR), R02 Fluororubber (FKM) və s.
2. Sızdırmazlıq Ring Material: Standart material PTFE3, digər isteğe bağlı materiallar PTFE2, PTFE4.
3. Saxlanılan üzük materialı: POM / PA / PTFE, Temperatur 100 dərəcədən çox olduqda PTFE materialı istifadə olunur.
Rcek
1. Mətbuat Materialını basın: Politetrafluoroetilen, Nitril parça, flüororubber parça, neylon, polioksimilen
2. V-Ring Material: Politetrafluoroetilen, Nitril kauçuk, nitril parça, fluororubber, flüororubber parça
3. Dəstəkləmə materialı dəstəkləyin: nitril parça, flüororubber parça, neylon, poliotoximetilen, politetrafluoroetilen
Rckr, rpw
1. Düzbucaqlı üzük materialı uyğunlaşdıran ro1 nitril rezin (NBR)
2. Sızdırmazlıq üzük materialı: pu
Yxd
İsteğe bağlı nitril rezin (R01), Fluororubber (R02), poliuretan (pu) və s.
Sifariş üçün nümunə:
Sifariş Model RC61-40x29x4.2-PTFE3-R01ORTING modeli RC61-B-40X29X4.2-PTFE3-R02
RC61-GLYD RING RC61-B-Hole SEAL DXDX L-Material kodu

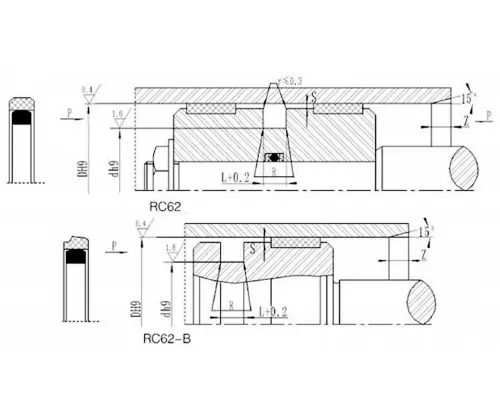

RC62-80x60x10-PTFE3-R01 RC62-MODEL DXDXL PTFE3, R01 Material Kodu
Sifariş Model OK-80x59x8 silindr diametri X Groove diametri X Groove eni
Sifariş Model RC63-80-PTFE3-R01 və ya SPGC-80-PTFE3-R01
RC63 / SPGC-model 80 silindrli diametri D PTFE3-PTFE Material kodu R01-O-Ring Maddi kodu
Sifariş modeli KDAS-80x60x22.4 silindr diametrli X Groove diametri X Groove eni (L)
Sifariş Model TPM-80x60x22.4 silindr diametri X Groove diametri X Groove eni (L)
Sifariş Məsələn: GDKK-80 * 62 * 43 * 22.5-R01
Sifariş modeli RC64-80-PTFE3-R01
RC64-model 80 silindrli diametri d ptfe3-ptfe material kodu R01-O-Ring Maddi kodu
Sifariş Məsələni: SPG-D * D * L-PTFE3-R01 (xarici diametrli * daxili diametrli * groove eni) ptfe3, R01-maddi kodu
RC66
Sifariş Model RC67-100X85X12.5-PTFE3-R01 və ya SPGW-100X85X12.5-PTFE3 -R01
Model-silindr diametrli X Groove alt diametrli X Groove eni ptfe3 dəyişdirilmiş PTFE Material Kodu R01 Elastomer Material Kodu
Rcek
| model | Material | Tətbiq olunan sıra | Möhürləmə |
| Rcek-a | V-RING: NBR parça, təzyiq üzüyü, dəstəkləmə üzüyü: nbr parça / pa / pom / ptfe | Normal temperatur, yüksək təzyiq | Yaxşı |
| Rcek-b | V-RING: FKM Bezi, Təzyiq üzüyü, Dəstək Üzüyü: FKM geyim / ptfe | Yüksək temperatur, yüksək təzyiq | Yaxşı |
| Rcek-c | V-RING: NBR, Təzyiq üzüyü, Dəstək Üzüyü: NBR Paltar / PA / POM / PTFE | Normal temperatur, orta və aşağı təzyiq | Əla |
| Rcek-d | V-RING: FKM, Təzyiq üzüyü, Dəstək Üzüyü: FKM geyim / ptfe | Yüksək temperatur, orta və aşağı təzyiq | Əla |
| Rcek-e | V-RING: NBR və NBR parça birləşməsi, təzyiq üzüyü, dəstək üzüyü: nbr parça / pa / pom / ptfe | Normal temperatur, orta və yüksək təzyiq | Əla |
| Rcek-f | V-RING: FKM və FKM Parça birləşməsi, Təzyiq üzüyü, Dəstək Üzüyü: FKM geyim / ptfe | Yüksək temperatur, orta və yüksək təzyiq | Sərgi |
| Rcek-g | V-Ring, Təzyiq üzüyü, Dəstək Üzüyü: PTFE1 / PTFE2 / PTFE3 / PTFE4 | Yüksək temperatur və yüksək təzyiqli aşındırıcı media | Əla |
| Rcek-h | V-RING: İB, Təzyiq üzüyü, Dəstək Üzüyü: PU / PA / POM / PTFE | Normal temperatur, orta və yüksək təzyiq | Möhürləmə |
| Sifariş Model RCEK-A-120 × 95x25.3 Model-silindr diametrli X Groove alt diametrli X Groove eni | |||
AQ
AQF
Rckr
Rpw

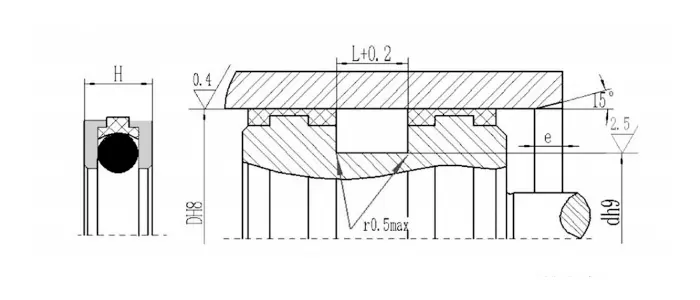

Tda
Qarmaqarışıq

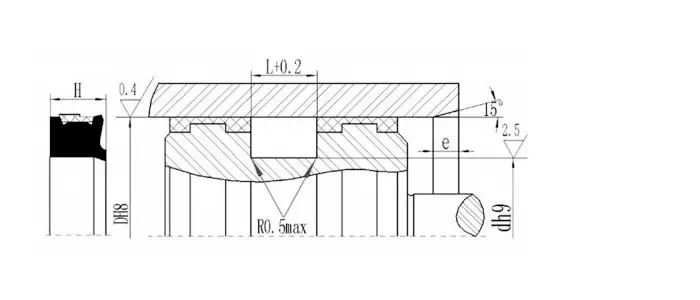

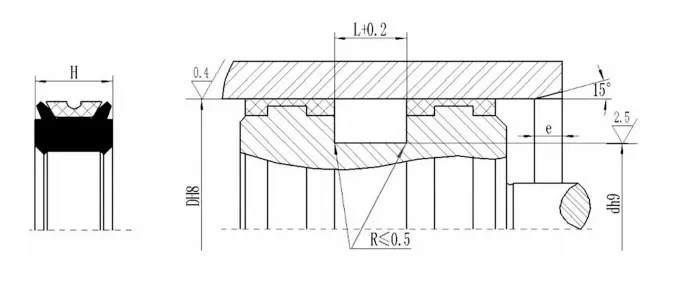

| Silindr diapazonu | Chamfer uzunluğu e≥ |
| 40-89 | 6 |
| 90-144 | 7 |
| 145-320 | 10 |
| 321-670 | 15 |
Tdma
Ggda
Ruş

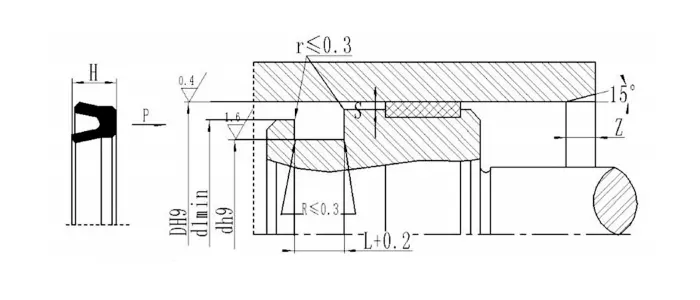

Sifariş Misal: Sifariş Model RCUP D63 × 48 × 10 silindr diametri × Groove diametri × möhür hündürlüyü
Yxd
Sifariş Model YXD63 × 51 × 14-R01 silindr diametri × Groove Diametri
Xüsusiyyətlər:

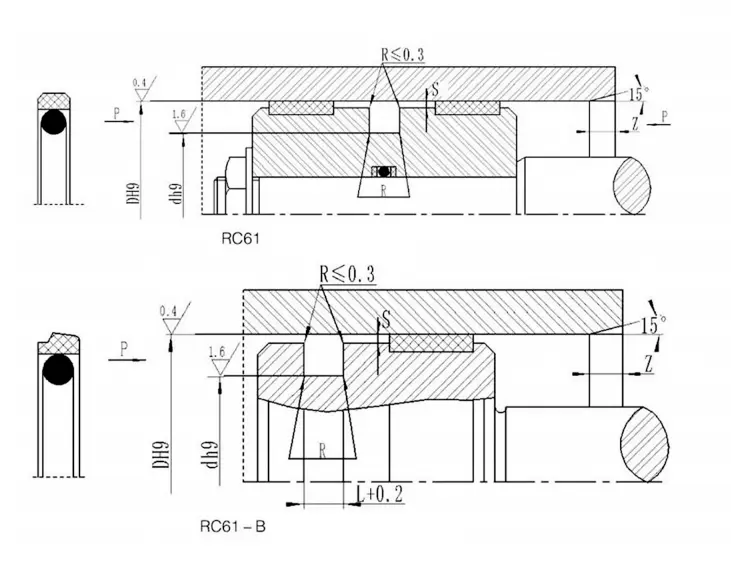

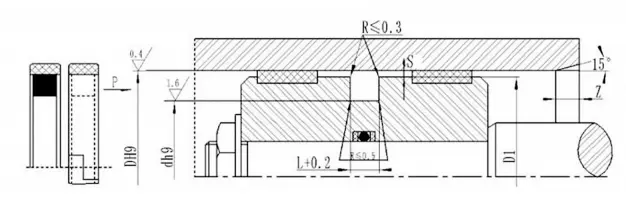

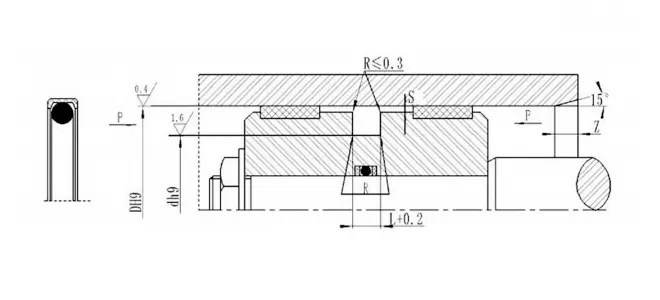

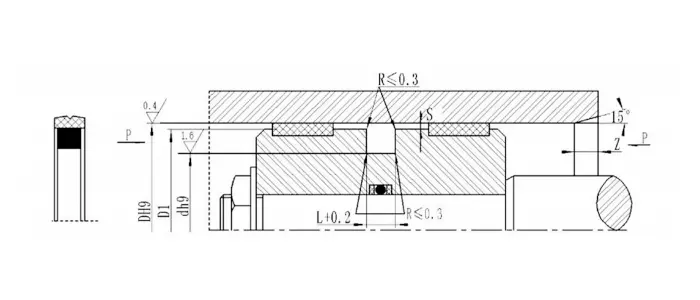

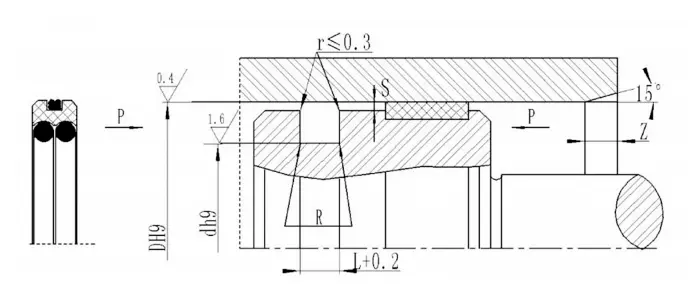

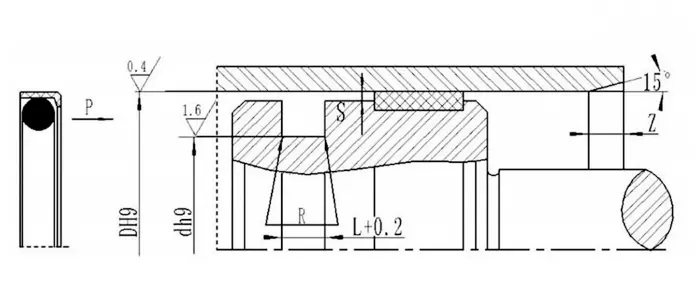

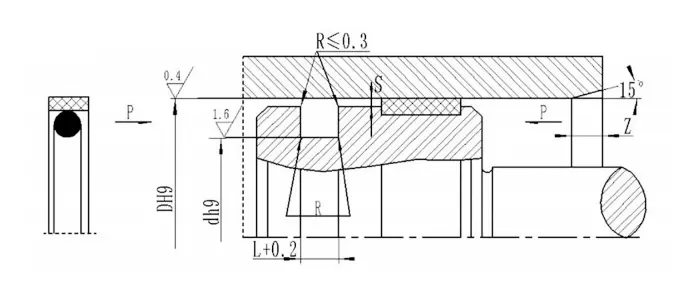

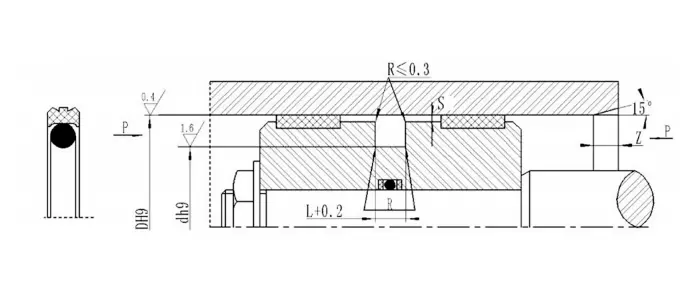

RC61| Diyar aralığı D h9 |
Yiv diametri D h9 |
Yivli genişliyi L+0.2 |
Radial rəsmiləşdirmə smax | Dairəvi künclər Rmax |
Qarmaqarışıq Zansız |
O-Ring Wire Diametri | |||
| Standart tip | İşıq yükü | Ağır yük | 0 ~ 20MPA | 20 ~ 40mpa | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | D-15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330-669.9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330 ~ 669.9 | 670 ~ 999.9 | 133 ~ 329.9 | D-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| Qeyd: 1. Çuxur diametri üçün ≤30mm, açıq yivdən istifadə etmək tövsiyə olunur. | |||||||||
| 2. Təzyiq> 40MPA üçün, möhürün kök sahəsi S istifadə edir Max H8 / F8 uyğun tolerantlıq | |||||||||
| Diyar aralığı D h9 |
Yiv diametri D h9 |
Yivli genişliyi L+0.2 |
Radial rəsmiləşdirmə smax | Dairəvi künclər Rmax |
Qarmaqarışıq Zansız |
|
| 0-20MPA | 20 ~ 40mpa | |||||
| 20 ~ 49.9 | D-10 | 5 | 0.40 | 0.30 | 0.3 | 4 |
| 50 ~ 59.9 | D-15 | 7.5 | 0.40 | 0.30 | 0.4 | 5 |
| 60 ~ 149.9 | D-20 | 10 | 0.50 | 0.40 | 0.4 | 6 |
| 150 ~ 244.9 | D-25 | 12.5 | 0.60 | 0.50 | 0.4 | 8.5 |
| 245 ~ 519.9 | D-30 | 15 | 0.70 | 0.60 | 0.8 | 10 |
| 520 ~ 769.9 | D-35 | 17.5 | 0.80 | 0.70 | 1.2 | 13 |
| 770 ~ 1500 | D-40 | 20 | 0.80 | 0.70 | 1.2 | 15 |
| Qeyd: 1. Çuxur diametri üçün ≤ 30mm, açıq yivdən istifadə etmək tövsiyə olunur. | ||||||
| 2. Təzyiq> 40MPA üçün, möhürün kök sahəsi s max h8 / f8 uyğun tolerantlığından istifadə edir. | ||||||
| model | Dh9 | Dh9 | L+0.2 | D1 | model | Dh9 | Dh9 | L+0.2 | D1 | model | Dh9 | Dh9 | L+0.2 | D1 |
| OK-25 * 16 * 4.2 | 25 | 16 | 4.2 | 24.3 | OK-90 * 74.5 * 6.3 | 90 | 74.5 | 6.3 | 89.0 | OK-160 * 139 * 8.0 | 160 | 139 | 8.0 | 158.8 |
| OK-32 * 21 * 4.2 | 32 | 21 | 4.2 | 31.3 | OK-95 * 74 * 8.0 | 95 | 74 | 8.0 | 94.0 | OK-170 * 149 * 8.0 | 170 | 149 | 8.0 | 168.8 |
| OK-40 * 26.3 * 5.8 | 40 | 26.3 | 5.8 | 39.2 | OK-100 * 79 * 8.0 | 100 | 79 | 8.0 | 99.0 | OK-180 * 159 * 8.0 | 180 | 159 | 8.0 | 178.8 |
| OK-40 * 29 * 4.2 | 40 | 29 | 4.2 | 39.3 | OK-100 * 84.5 * 6.3 | 100 | 84.5 | 6.3 | 99.0 | OK-190 * 169 * 8.0 | 190 | 169 | 8.0 | 188.8 |
| OK-50 * 34.5 * 6.3 | 50 | 34.5 | 6.3 | 49.0 | OK-105 * 84 * 8.0 | 105 | 84 | 8.0 | 103.8 | OK-200 * 179 * 8.0 | 200 | 179 | 8.0 | 198.8 |
| OK-50 * 39 * 4.2 | 50 | 39 | 4.2 | 49.3 | OK-110 * 89 * 8.0 | 110 | 89 | 8.0 | 108.8 | OK-210 * 189 * 8.0 | 210 | 189 | 8.0 | 208.4 |
| OK-60 * 41.7 * 7 | 60 | 41.7 | 7.0 | 59.2 | OK-110 * 94.5 * 6.3 | 110 | 94.5 | 6.3 | 109.0 | OK-220 * 199 * 8.0 | 220 | 199 | 8.0 | 218.4 |
| OK-60 * 49 * 4.2 | 60 | 49 | 4.2 | 59.3 | OK-115 * 94 * 8.0 | 115 | 94 | 8.0 | 113.8 | OK-230 * 209 * 8.0 | 230 | 209 | 8.0 | 228.4 |
| OK-63 * 44.7 * 7.0 | 63 | 44.7 | 7.0 | 62.2 | OK-120 * 99 * 8.0 | 120 | 99 | 8.0 | 118.3 | OK-240 * 219 * 8.0 | 240 | 219 | 8.0 | 238.4 |
| OK-63 * 47.5 * 6.3 | 63 | 47.5 | 6.3 | 62.0 | OK-125 * 104 * 8.0 | 125 | 104 | 8.0 | 123.8 | OK-250 * 229 * 8.0 | 250 | 229 | 8.0 | 248.4 |
| OK-70 * 51.7 * 7.0 | 70 | 51.7 | 7.0 | 69.2 | OK-125 * 109.5 * 6.3 | 125 | 109.5 | 6.3 | 124.0 | OK-280 * 225.5 * 8.0 | 280 | 255.5 | 8.0 | 278.4 |
| OK-70 * 59 * 4.2 | 70 | 59 | 4.2 | 69.3 | OK-130 * 109 * 8.0 | 130 | 109 | 8.0 | 128.8 | OK-300 * 272 * 9.5 | 300 | 272 | 9.5 | 297.8 |
| OK-75 * 54 * 8.0 | 75 | 54 | 8.0 | 74.2 | OK-130 * 114.5 * 6.3 | 130 | 114.5 | 6.3 | 129.0 | OK-320 * 292 * 9.5 | 320 | 292 | 9.5 | 317.8 |
| OK-75 * 59.5 * 6.3 | 75 | 59.5 | 6.3 | 74.0 | OK-135 * 114 * 8.0 | 135 | 114 | 8.0 | 133.5 | OK-330 * 302 * 9.5 | 330 | 302 | 9.5 | 327.8 |
| OK-80 * 59 * 8.0 | 80 | 59 | 8.0 | 79.0 | OK-135 * 119.5 * 6.3 | 135 | 119.5 | 6.3 | 134.0 | OK-350 * 322 * 9.5 | 350 | 322 | 9.5 | 347.8 |
| OK-80 * 64.5 * 6.3 | 80 | 64.5 | 6.3 | 79.0 | OK-140 * 119 * 8.0 | 140 | 119 | 8.0 | 138.8 | OK-370 * 342 * 9.5 | 370 | 342 | 9.5 | 367.8 |
| OK-85 * 64 * 8.0 | 85 | 64 | 8.0 | 84.0 | OK-145 * 124 * 8.0 | 145 | 124 | 8.0 | 143.8 | OK-420 * 392 * 9.5 | 420 | 392 | 9.5 | 417.8 |
| OK-90 * 69 * 8.0 | 90 | 69 | 8.0 | 89.0 | OK-150 * 129 * 8.0 | 150 | 129 | 8.0 | 148.8 |
|
|
|
|
|

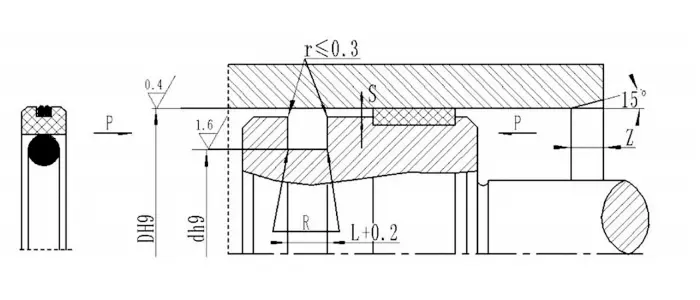

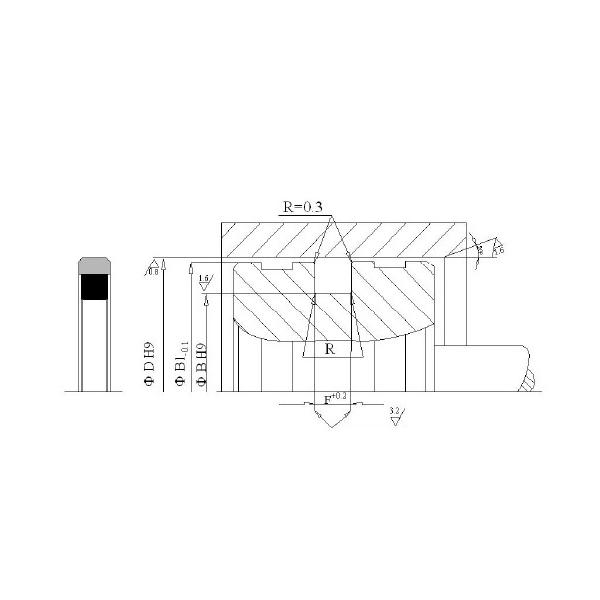

| Diyar aralığı D h9 |
Groove diametri d h9 | Yivli genişliyi L+0.2 |
Radial təmizləmə Smax |
Yuvarlaq künclər Rmax |
Qarmaqarışıq Zdəq |
O-Ring Wire Diametri dO |
|
| Hidravlik | Pnevmatik və hidravlik aşağı sürtünmə | ||||||
| 6 ~ 13 | D-3 | D-3.5 | 2.5 | 0.2 | 0.4 | 3 | 1.9 |
| 14 ~ 26 | D-4 | D-4.6 | 3.2 | 0.3 | 0.6 | 4 | 2.4 |
| 27 ~ 56 | D - 6 | D-6.6 | 4.7 | 0.3 | 1 | 5 | 3.5 |
| 57 ~ 169 | D-10 | D-10.6 | 7.5 | 0.35 | 1 | 6 | 5.7 |
| 170 ~ 1500 | D-15 | D-15.6 | 11.0 | 0.4 | 2.5 | 8 | 8.6 |

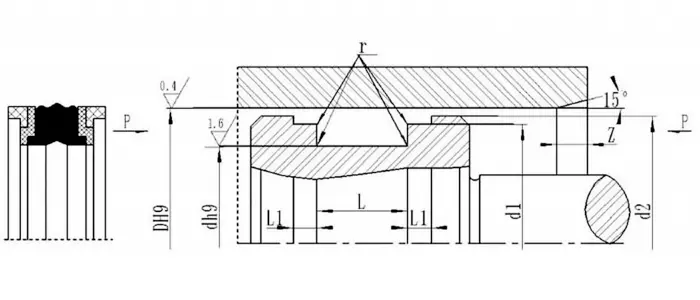

| model | ölçü | model | ölçü | ||||||||||
| D | d | D1 | D2 | L | L1 | D | d | D1 | D2 | L | L1 | ||
| KDAS-20 | 20 | 11 | 17 | 19 | 13.5 | 2.1 | KDAS-25/2 | 25 | 16 | 22 | 24 | 13.5 | 2.1 |
| KDAS-22 | 22 | 13 | 19 | 21 | 13.5 | 2.1 | KDAS-28 | 28 | 19 | 25 | 27 | 13.5 | 2.1 |
| KDAS-25/1 | 25 | 15 | 22 | 24 | 12.5 | 4 | KDAS-30 | 30 | 21 | 27 | 29 | 13.5 | 2.1 |

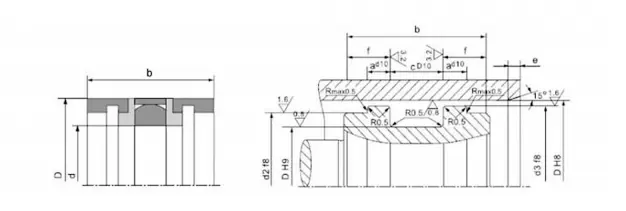

| Məhsul nömrəsi | D | d | b | d2 | d3 | a | c | f | e |
| GDKK-40 | 40 | 26 | 32 | 32 | 36 | 3 | 15.5 | 8.25 | 7 |
| Gdkk-45 | 45 | 31 | 37 | 41 | |||||
| Gdkk-50 | 50 | 34 | 39 | 42 | 46 | 20.5 | 9.25 | ||
| GDKK-56 | 56 | 40 | 48 | 52 | |||||
| GDKK-63 | 63 | 47 | 55 | 59 | |||||
| GDKK-65 | 65 | 49 | 57 | 61 | |||||
| GDKK-70 | 70 | 54 | 62 | 66 | |||||
| GDKK-75 | 75 | 59 | 67 | 71 | |||||
| GDKK-80 | 80 | 62 | 43 | 72 | 76 | 22.5 | 10.25 | ||
| GDKK-85 | 85 | 67 | 77 | 81 | |||||
| GDKK-90 | 90 | 72 | 82 | 86 | |||||
| GDKK-95 | 95 | 77 | 87 | 91 | |||||
| GDKK-100 | 100 | 82 | 92 | 96 | 10 | ||||
| Gdkk-110 | 110 | 92 | 102 | 106 | |||||
| Gdkk-115 | 115 | 97 | 107 | 111 | |||||
| GDKK-120 | 120 | 102 | 112 | 116 |

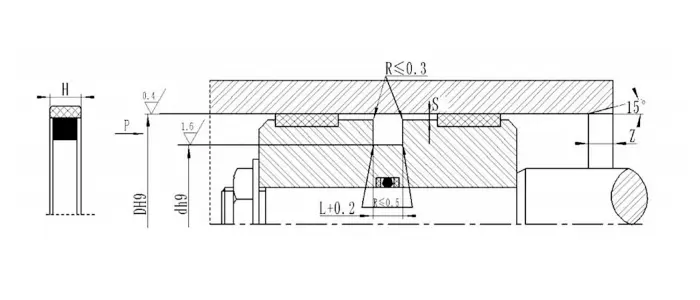

| Diyar aralığı D h9 |
Yiv diametri Dh9 |
Yivli genişliyi L+0.2 |
Dairəvi künclər Rmax |
Radial təmizləmə Smax |
Qarmaqarışıq Zansız |
O-Ring Wire Diametri dO |
| 14 ~ 22.9 | D-5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 23 ~ 49.9 | D-6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 50 ~ 119.9 | D-10.0 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 120 ~ 1500 | D-13.0 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| Qeyd: Silindr diametri üçün ≤30mm, açıq yiv tövsiyə olunur. | ||||||
| D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
| 30 | 20.5 | 4.3 | 4.5 | 95 | 80 | 7.3 | 7.5 | 224 | 202 | 10.8 | 11 | 800 | 785 | 12.7 | 13 | |||
| 31.5 | 22 | 4.3 | 4.5 | 100 | 85 | 7.3 | 7.5 | 225 | 203 | 10.8 | 11 | 900 | 870 | 24.5 | 25 | |||
| 32 | 22.5 | 4.3 | 4.5 | 108 | 92 | 7.3 | 7.5 | 230 | 208 | 10.8 | 11 | 930 | 890 | 19 | 20 | |||
| 35 | 25.5 | 4.3 | 4.5 | 110 | 94 | 7.3 | 7.5 | 240 | 218 | 10.8 | 11 | 935 | 920 | 12.7 | 13 | |||
| 35.5 | 26 | 4.3 | 4.5 | 112 | 96 | 7.3 | 7.5 | 250 | 228 | 10.8 | 11 | 950 | 925 | 17.7 | 18 | |||
| 40 | 30 | 4.3 | 4.5 | 120 | 104 | 7.3 | 7.5 | 260 | 236 | 11.7 | 12 | 1000 | 960 | 19.7 | 20 | |||
| 45 | 35 | 4.3 | 4.5 | 125 | 109 | 7.3 | 7.5 | 270 | 246 | 11.7 | 12 | 1060 | 1020 | 19.7 | 20 | |||
| 50 | 40 | 4.3 | 4.5 | 130 | 114 | 7.3 | 7.5 | 280 | 256 | 11.7 | 12 | 1120 | 1080 | 19.7 | 20 | |||
| 55 | 45 | 4.3 | 4.5 | 140 | 124 | 7.3 | 7.5 | 290 | 266 | 11.7 | 12 | 1150 | 1110 | 19.7 | 20 | |||
| 56 | 46 | 4.3 | 4.5 | 145 | 129 | 7.3 | 7.5 | 300 | 276 | 11.7 | 12 | 1180 | 1130 | 19.7 | 20 | |||
| 60 | 50 | 4.3 | 4.5 | 150 | 134 | 7.3 | 7.5 | 310 | 286 | 11.7 | 12 | 1210 | 1170 | 19.7 | 20 | |||
| 63 | 48 | 7.3 | 7.5 | 155 | 139 | 7.3 | 7.5 | 320 | 296 | 11.7 | 12 | 1250 | 1210 | 19 | 20 | |||
| 65 | 50 | 7.3 | 7.5 | 160 | 144 | 7.3 | 7.5 | 330 | 308 | 9.75 | 10 | 1260 | 1220 | 19.7 | 20 | |||
| 69 | 54 | 7.3 | 7.5 | 170 | 148 | 10.8 | 11 | 360 | 336 | 11.7 | 12 | 1400 | 1350 | 19.7 | 20 | |||
| 70 | 55 | 7.3 | 7.5 | 180 | 158 | 10.8 | 11 | 485 | 455 | 14.8 | 15 | 1500 | 1460 | 19.7 | 20 | |||
| 71 | 56 | 7.3 | 7.5 | 190 | 168 | 10.8 | 11 | 500 | 470 | 14.8 | 15 | 1650 | 1600 | 24 | 25 | |||
| 75 | 60 | 7.3 | 7.5 | 200 | 178 | 10.8 | 11 | 550 | 515 | 17.2 | 17.5 |
|
|
|
|
|||
| 80 | 65 | 7.3 | 7.5 | 204 | 182 | 10.8 | 11 | 600 | 570 | 14.8 | 15 |
|
|
|
|
|||
| 85 | 70 | 7.3 | 7.5 | 210 | 188 | 10.8 | 11 | 650 | 620 | 14.8 | 15 |
|
|
|
|
|||
| 90 | 75 | 7.3 | 7.5 | 220 | 198 | 10.8 | 11 | 720 | 690 | 14.8 | 15 |
|
|
|
|
| Sifariş Məsələni: RC66-D * D * L-PTFE3-R01 (xarici diametri * daxili diametrli * groove eni) ptfe3, r01- maddi kodu | ||||||||||||||||||
| D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
| 15 | 10 | 2 | 32 | 24.8 | 4 | 55 | 45 | 5 | 80 | 66 | 6.5 | 125 | 111.2 | 7.5 | ||||
| 16 | 11 | 2 | 35 | 26.5 | 4 | 55 | 46.5 | 4 | 80 | 66.2 | 7.5 | 125 | 114 | 4 | ||||
| 18 | 13 | 2 | 35 | 27.5 | 3 | 56 | 46 | 5 | 80 | 70 | 4 | 130 | 116 | 6.5 | ||||
| 20 | 12.8 | 4 | 35 | 27.8 | 4 | 56 | 47.5 | 4 | 90 | 76 | 6.5 | 140 | 126 | 6.5 | ||||
| 20 | 14 | 3 | 36 | 28.5 | 3 | 60 | 50 | 4 | 90 | 76.2 | 7.5 | 140 | 126.2 | 7.5 | ||||
| 20 | 15 | 2 | 36 | 28.8 | 4 | 60 | 50 | 5 | 90 | 80 | 4 | 160 | 146 | 6.5 | ||||
| 25 | 17.8 | 4 | 40 | 30 | 5 | 60 | 51.5 | 4 | 100 | 86 | 6.5 | 180 | 160 | 10 | ||||
| 25 | 19 | 3 | 40 | 31.5 | 4 | 63 | 49 | 6.5 | 100 | 86.2 | 7.5 | 180 | 165 | 6 | ||||
| 25 | 20 | 2 | 40 | 32.5 | 3 | 63 | 53 | 4 | 100 | 89 | 4 | 200 | 180 | 10 | ||||
| 28 | 20.5 | 3 | 45 | 35 | 5 | 63 | 53 | 5 | 110 | 96 | 6.5 | 200 | 185 | 6 | ||||
| 28 | 20.8 | 4 | 45 | 36.5 | 4 | 65 | 51 | 6.5 | 110 | 96.2 | 7.5 | 250 | 230 | 10 | ||||
| 30 | 21.5 | 4 | 45 | 37.5 | 3 | 65 | 55 | 4 | 110 | 99 | 4 | 280 | 260 | 10 | ||||
| 30 | 22.5 | 3 | 50 | 40 | 4 | 65 | 55 | 5 | 120 | 106 | 6.5 | 320 | 300 | 10 | ||||
| 30 | 22.8 | 4 | 50 | 40 | 5 | 70 | 56 | 6.5 | 120 | 106.2 | 7.5 |
|
|
|
||||
| 32 | 23.5 | 4 | 50 | 41.5 | 4 | 70 | 60 | 4 | 120 | 109 | 4 |
|
|
|
||||
| 32 | 24.5 | 3 | 55 | 45 | 4 | 70 | 60 | 5 | 125 | 111 | 6.5 |
|
|
|
||||
| Qeyd: Ölçülər bu cədvəldə siyahıya alınmır, zəhmət olmasa bizimlə əlaqə saxlayın. | ||||||||||||||||||
| Dh9 | D h9 | L+0.2 | Z | R |
|
Dh9 | D h9 | L+0.2 | Z | R |
| 50.0 | 36.0 | 9.0 | 5.0 | 0.3 | 115.0 | 100.0 | 12.5 | 5.0 | 0.5 | |
| 55.0 | 41.0 | 9.0 | 5.0 | 0.3 | 120.0 | 105.0 | 12.5 | 5.0 | 0.5 | |
| 60.0 | 46.0 | 9.0 | 5.0 | 0.3 | 125.0 | 102.0 | 16.0 | 6.5 | 0.6 | |
| 63.0 | 48.0 | 11.0 | 5.0 | 0.5 | 130.0 | 107.0 | 16.0 | 6.5 | 0.6 | |
| 65.0 | 50.0 | 11.0 | 5.0 | 0.5 | 135.0 | 112.0 | 16.0 | 6.5 | 0.6 | |
| 70.0 | 55.0 | 11.0 | 5.0 | 0.5 | 140.0 | 117.0 | 16.0 | 6.5 | 0.6 | |
| 75.0 | 60.0 | 11.0 | 5.0 | 0.5 | 145.0 | 122.0 | 16.0 | 6.5 | 0.6 | |
| 80.0 | 65.0 | 11.0 | 5.0 | 0.5 | 150.0 | 127.0 | 16.0 | 6.5 | 0.6 | |
| 85.0 | 70.0 | 11.0 | 5.0 | 0.5 | 155.0 | 132.0 | 16.0 | 6.5 | 0.6 | |
| 90.0 | 75.0 | 11.0 | 5.0 | 0.5 | 160.0 | 137.0 | 16.0 | 6.5 | 0.6 | |
| 95.0 | 80.0 | 12.5 | 5.0 | 0.5 | 165.0 | 142.0 | 16.0 | 6.5 | 0.6 | |
| 100.0 | 85.0 | 12.5 | 5.0 | 0.5 | 170.0 | 147.0 | 16.0 | 6.5 | 0.6 | |
| 105.0 | 90.0 | 12.5 | 5.0 | 0.5 | 180.0 | 157.0 | 16.0 | 6.5 | 0.6 | |
| 110.0 | 95.0 | 12.5 | 5.0 | 0.5 |
|
|
|
|
|

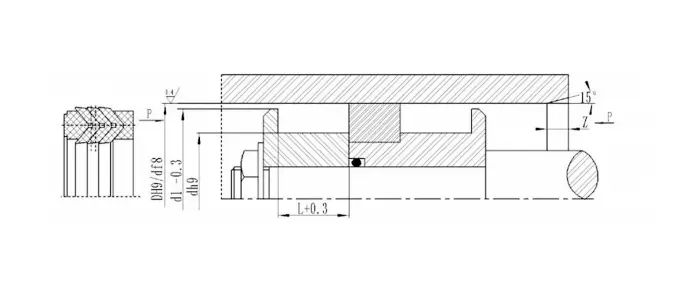

| Xüsusiyyətlər və ölçülər | ||||||||||
| Silindr diapazonu | Alt diametrli | Baza diametri | Geniştəhər | Bələdçi |
|
Silindr diapazonu | Alt diametrli | Baza diametri | Geniştəhər | Bələdçi |
| Dh9 | D h9 | d 1 | L | Z | Dh9 | D h9 | d 1 | L | Z | |
| 100 | 80 | 99 | 21.2 | 6 | 150 | 120 | 148.5 | 29 | 7.5 | |
| 110 | 90 | 109 | 21.2 | 6 | 160 | 130 | 158.5 | 29 | 7.5 | |
| 120 | 95 | 119 | 25.3 | 7.5 | 180 | 150 | 178.5 | 31.5 | 7.5 | |
| 140 | 115 | 139 | 25.8 | 7.5 | 200 | 170 | 198.5 | 33.5 | 7.5 | |
| Sifariş nümunəsi AQ0800 80 × 64.5 × 64.5 × 6,3 (D × D × L) PTFE3-R01 PTFE3 R01-MATERİAL KODU | ||||||||||||||||
| Məhsul nömrəsi | D | d | L+0.2 | RMax |
|
Məhsul nömrəsi | D | d | L+0.2 | RMax |
|
Məhsul nömrəsi | D | d | L+0.2 | RMax |
| AQ0160 | 16 | 5 | 4.2 | 0.8 | AQ0800L | 80 | 64.5 | 6.3 | 1.2 | AQ1500 | 150 | 129 | 8.1 | 1.6 | ||
| Add0180 | 18 | 7 | 42 | 0.8 | AQ0800 | 80 | 59 | 8.1 | 1.6 | AQ1600 | 160 | 139 | 8.1 | 1.6 | ||
| AQ0200 | 20 | 9 | 4.2 | 0.8 | AQ0850LL | 85 | 69.5 | 6.3 | 1.2 | AQ1700 | 170 | 149 | 8.1 | 1.6 | ||
| AQ0220 | 22 | 11 | 4.2 | 0.8 | AQ0850 | 85 | 64 | 8.1 | 1.6 | AQ1800 | 180 | 159 | 8.1 | 1.6 | ||
| AQ0250 | 25 | 14 | 4.2 | 0.8 | AW0900L | 90 | 74.5 | 6.3 | 1.2 | AQ1900 | 190 | 169 | 8.1 | 1.6 | ||
| AQ0280 | 28 | 17 | 4.2 | 0.8 | AQ0900 | 90 | 69 | 8.1 | 1.6 | AQ2000 | 200 | 179 | 8.1 | 1.6 | ||
| AQ0300 | 30 | 19 | 4.2 | 0.8 | AQ0950LL | 95 | 79.5 | 6.3 | 1.2 | AQ2100 | 210 | 189 | 8.1 | 1.6 | ||
| AQ0320 | 32 | 21 | 4.2 | 0.8 | AQ0950 | 95 | 74 | 8.1 | 1.6 | AQ2200 | 220 | 199 | 8.1 | 1.6 | ||
| AQ0350 | 35 | 24 | 4.2 | 0.8 | AQ1000L | 100 | 84.5 | 6.3 | 1.2 | AQ2300 | 230 | 209 | 8.1 | 1.6 | ||
| AQ0400 | 40 | 29 | 4.2 | 0.8 | AQ1000 | 100 | 79 | 8.1 | 1.6 | AQ2400 | 240 | 219 | 8.1 | 1.6 | ||
| Sifariş Misal AQF0800 80 × 67 × 8.3 (D × D × L) PTFE3-R01 Material kodu | ||||||||||||||||
| Məhsul nömrəsi |
D H9 |
d H9 |
L+0.2 | RMax |
|
Məhsul nömrəsi |
D H9 |
d H9 |
L+0.2 | RMax |
|
Məhsul nömrəsi |
D H9 |
d H9 |
L+0.2 | RMax |
| AQF0400 | 40 | 30 | 6.3 | 1.2 | AQF01150 | 115 | 102 | 8.3 | 1.6 | AQF3200 | 320 | 302 | 12.3 | 3 | ||
| AQF0420 | 42 | 32 | 6.3 | 1.2 | AQF01200 | 120 | 107 | 8.3 | 1.6 | AQF3500 | 350 | 332 | 12.3 | 3 | ||
| AQF0450 | 45 | 35 | 6.3 | 1.2 | AQF01250 | 125 | 112 | 8.3 | 1.6 | AQF4000 | 400 | 382 | 12.3 | 3 | ||
| AQF0480 | 48 | 38 | 6.3 | 1.2 | AQF01300 | 130 | 117 | 8.3 | 1.6 | AQF4200 | 420 | 402 | 12.3 | 3 | ||
| AQF0500 | 50 | 40 | 6.3 | 1.2 | AQF1350 | 135 | 117 | 12.3 | 3 | AQF4500 | 450 | 432 | 12.3 | 3 | ||
| AQF0520 | 52 | 42 | 6.3 | 1.2 | AQF1400 | 140 | 122 | 12.3 | 3 | AQF4800 | 480 | 449 | 16.3 | 3 | ||
| AQF0550 | 55 | 45 | 6.3 | 1.2 | AQF1500 | 150 | 132 | 12.3 | 3 | AQF5000 | 500 | 469 | 16.3 | 3 | ||
| AQF0600 | 60 | 50 | 6.3 | 1.2 | AQF1600 | 160 | 142 | 12.3 | 3 | AQF6000 | 600 | 569 | 16.3 | 3 | ||
| AQF0630 | 63 | 53 | 6.3 | 1.2 | AQF1700 | 170 | 152 | 12.3 | 3 | AQF7000 | 700 | 669 | 16.3 | 3 | ||
| D | d | L | D1 |
|
D | d | L | D1 |
|
D | d | L | D1 |
| 20 | 12.5 | 3.2 | 19.7 | 63 | 50 | 6.3 | 62.6 | 100 | 79 | 8.1 | 99.5 | ||
| 25 | 17.5 | 3.2 | 24.7 | 65 | 52 | 6.3 | 64.6 | 105 | 84.5 | 6.3 | 104.6 | ||
| 25 | 14 | 4.2 | 24.7 | 70 | 59 | 4.2 | 69.7 | 105 | 89.5 | 6.3 | 104.6 | ||
| 32 | 24.5 | 3.2 | 31.7 | 70 | 54.5 | 6.3 | 69.6 | 110 | 89 | 8.1 | 109.5 | ||
| 32 | 21 | 4.2 | 31.7 | 70 | 57 | 6.3 | 69.6 | 115 | 94 | 8.1 | 114.5 | ||
| 40 | 32.5 | 3.2 | 39.7 | 75 | 59.5 | 6.3 | 74.6 | 120 | 99 | 8.1 | 119.5 | ||
| 40 | 29 | 4.2 | 39.7 | 75 | 62 | 6.3 | 74.6 | 125 | 109.5 | 6.3 | 124.6 | ||
| 45 | 34 | 4.2 | 44.7 | 80 | 69 | 4.2 | 79.7 | 125 | 104 | 8.1 | 124.5 | ||
| 45 | 32 | 6.3 | 44.6 | 80 | 64.5 | 6.3 | 79.6 | 140 | 119 | 8.1 | 139.5 | ||
| 50 | 39 | 4.2 | 49.7 | 85 | 71.5 | 6.3 | 84.6 | 160 | 139 | 8.1 | 159.5 | ||
| 50 | 34.5 | 6.3 | 49.6 | 90 | 74.5 | 6.3 | 89.6 | 200 | 179 | 8.1 | 199.5 |
| Diyar aralığı D h9 |
Yiv diametri D h9 |
Yivli genişliyi L+0.2 |
Radial rəsmiləşdirmə smax | Dairəvi künclər Rmax |
Qarmaqarışıq Z |
O-Ring Wire Diametri | |||
| Standart tip Rpw |
İşıq yükü Rpw-q |
Ağır yük Rpw-z |
0 ~ 20MPA | 20-40MPA | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | D-15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330 ~ 669.9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330-669.9 | 670 ~ 999.9 | 133 ~ 329.9 | D-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| Qeyd: 1. Çuxur diametri üçün ≤ 30mm, açıq yivdən istifadə etmək tövsiyə olunur. | |||||||||
| 2. Təzyiq> 40MPA üçün, möhürün kök sahəsi H8 / F8 uyğun tolerantlığından istifadə edir. | |||||||||
|
|
|||||||||||||
| Sifariş nömrəsi | Dh8 | Dh9 | L + 0.2 |
|
Sifariş nömrəsi | Dh8 | Dh9 | L + 0.2 |
|
Sifariş nömrəsi | Dh8 | Dh9 | L + 0.2 |
| TDA0400 | 40 | 32 | 7.5 | TDA1150 | 115 | 100 | 13 | TDA2800 | 280 | 260 | 17 | ||
| TDA0450 | 45 | 37 | 7.5 | TDA1200 | 120 | 105 | 13 | TDA3000 | 300 | 280 | 17 | ||
| TDA0500 | 50 | 42 | 7.5 | TDA1250 | 125 | 110 | 13 | TDA3200 | 320 | 300 | 17 | ||
| TDA0550 | 55 | 45 | 7.5 | TDA1300 | 130 | 115 | 13 | TDA3500 | 350 | 320 | 21 | ||
| TDA0600 | 60 | 45 | 13 | TDA1400 | 140 | 120 | 13 | TDA3700 | 370 | 345 | 17 | ||
| TDA0630 | 63 | 53 | 8.5 | TDA1450 | 145 | 125 | 13 | TDA3800 | 380 | 350 | 21 | ||
| TDA0630A | 63 | 48 | 13 | TDA1500 | 150 | 130 | 13 | TDA3900 | 390 | 360 | 21 | ||
| TDA0650 | 65 | 50 | 8.5 | TDA1600 | 160 | 140 | 13 | TDA4100 | 410 | 380 | 21 | ||
| TDA0650A | 65 | 50 | 13 | TDA1600A | 160 | 140 | 17 | TDA4300 | 430 | 400 | 21 | ||
| TDA0700 | 70 | 55 | 13 | TDA1700 | 170 | 150 | 17 | TDA4500 | 450 | 420 | 21 | ||
| TDA0750 | 75 | 60 | 13 | TDA1800 | 180 | 160 | 17 | TDA4800 | 480 | 450 | 21 | ||
| TDA0800 | 80 | 65 | 13 | TDA1900 | 190 | 170 | 17 | TDA5000 | 500 | 475 | 17 | ||
| TDA0850 | 85 | 70 | 13 | TDA2000 | 200 | 180 | 17 | TDA5100 | 510 | 480 | 21 | ||
| TDA0900 | 90 | 75 | 13 | TDA2100 | 210 | 190 | 17 | TDA5900 | 590 | 560 | 21 | ||
| TDA0950 | 95 | 80 | 13 | TDA2200 | 220 | 200 | 17 | TDA6000 | 600 | 570 | 21 | ||
| TDA1000 | 100 | 85 | 13 | TDA2250 | 225 | 205 | 17 | TDA6700 | 670 | 640 | 21 | ||
| TDA1100 | 110 | 95 | 13 | TDA2500 | 250 | 230 | 17 |
|
|
|
|
||
| Qeyd: Lazımi xüsusiyyətlər bu cədvəldə deyilsə, bizə müraciət edin. | |||||||||||||

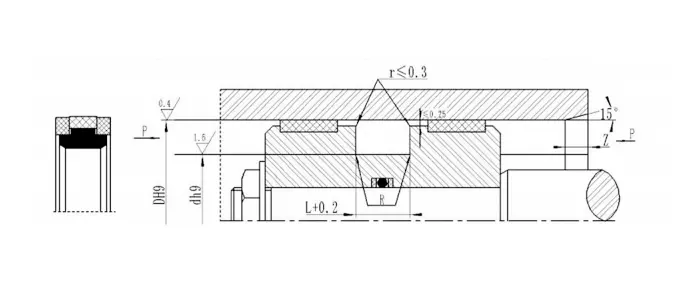

| Quraşdırma ölçüləri |
|
|
|
|
|
|
|
|
|
|
|
Qarmaqarışıq | |||||
| Silindrli diameterdh8 | Yiv altındakı diameterdh9 | Yuva eni L + 0.2 | Möhürlük H |
|
|
Silindr diapazonu | Qarmaqarışıq e≥ | ||||||||||
| 40-120 | D-10 | 16 | 15 |
|
|
40-124 | 7 | ||||||||||
| 121-300 | D-12 | 16 | 15 |
|
|
125-299 | 10 | ||||||||||
| 301-380 | D-14 | 16 | 15 |
|
|
300-630 | 15 | ||||||||||
| > 380 | D-16 | 16 | 15 |
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
||||||||||
| Sifariş nömrəsi | Dh8 | Dh9 | L+0.2 |
|
Sifariş nömrəsi | Dh8 | Dh9 | L+0.2 |
|
Sifariş nömrəsi | Dh8 | Dh9 | L+0.2 | ||||
| TDMA0400 | 40 | 30 | 16 | TDMA1150 | 115 | 105 | 16 | TDMA2500 | 250 | 238 | 16 | ||||||
| TDMA0450 | 45 | 35 | 16 | TDMA1200 | 120 | 110 | 16 | TDMA2800 | 280 | 268 | 16 | ||||||
| TDMA0500 | 50 | 40 | 16 | TDMA1250 | 125 | 113 | 16 | TDMA3000 | 300 | 288 | 16 | ||||||
| TDMA0550 | 55 | 45 | 16 | TDMA1300 | 130 | 118 | 16 | TDMA3200 | 320 | 306 | 16 | ||||||
| TDMA0560 | 56 | 46 | 16 | TDMA1350 | 135 | 123 | 16 | TDMA3500 | 350 | 336 | 16 | ||||||
| TDMA0600 | 60 | 50 | 16 | TDMA1400 | 140 | 128 | 16 | TDMA3800 | 380 | 366 | 16 | ||||||
| TDMA0630 | 63 | 53 | 16 | TDMA1500 | 150 | 138 | 16 | TDMA4000 | 400 | 384 | 16 | ||||||
| TDMA0650 | 65 | 55 | 16 | TDMA1600 | 160 | 148 | 16 | TDMA4200 | 420 | 404 | 16 | ||||||
| TDMA0700 | 70 | 60 | 16 | TDMA1700 | 170 | 158 | 16 | TDMA4500 | 450 | 434 | 16 | ||||||
| TDMA0750 | 75 | 65 | 16 | TDMA1800 | 180 | 168 | 16 | TDMA4800 | 480 | 464 | 16 | ||||||
| Tdma0800 | 80 | 70 | 16 | TDMA1900 | 190 | 178 | 16 | TDMA5000 | 500 | 484 | 16 | ||||||
| TDMA0850 | 85 | 75 | 16 | TDMA2000 | 200 | 188 | 16 | TDMA5600 | 560 | 544 | 16 | ||||||
| TDMA0900 | 90 | 80 | 16 | TDMA2100 | 210 | 198 | 16 | Tdma6000 | 600 | 584 | 16 | ||||||
| TDMA1000 | 100 | 90 | 16 | TDMA2200 | 220 | 208 | 16 | TDMA6300 | 630 | 614 | 16 | ||||||
| TDMA1100 | 110 | 100 | 16 | TDMA2250 | 225 | 213 | 16 |
|
|
|
|
||||||
| Qeyd: Tələb olunan xüsusiyyətlər bu cədvəldə deyil, həm də istehsal edilə bilər. Zəhmət olmasa bizimlə əlaqə saxlayın. | |||||||||||||||||
| Quraşdırma ölçüləri |
|
|
|
|
|
|
Qarmaqarışıq | |||||||
|
|
|
|
|
Silindr diapazonu | Qarmaqarışıq e≥ | |||||||||
|
|
|
|
|
|
<99 | 7 | ||||||||
| Silindr diapazonu Dh8 | Yiv alt diametrli dh9 | Yuva eni L+0.2 | Möhürlük H |
|
100-1999 | 10 | ||||||||
| <96 | D-16.8 | 8 | 7.5 |
|
||||||||||
| 96-190 | D-20 | 10 | 9.5 |
|
200-309 | 12 | ||||||||
| 191-380 | D-28 | 13 | 12.5 |
|
310-559 | 15 | ||||||||
| > 380 | D-36 | 20 | 19.5 |
|
> 599 | 18 | ||||||||
|
|
|
|
|
|
|
|
||||||||
| Sifariş nömrəsi | D h8 | D h9 | L+0.2 |
|
Sifariş nömrəsi | D h8 | D h9 | L+0.2 |
|
Sifariş nömrəsi | D h8 | D h9 | L+0.2 | |
| Ggda0400 | 40 | 23.2 | 8 | GGDA1050 | 105 | 85 | 10 | Ggda2500 | 250 | 222 | 13 | |||
| GGDA0450 | 45 | 28.2 | 8 | Ggda1100 | 110 | 90 | 10 | Ggda2800 | 280 | 252 | 13 | |||
| Ggda0500 | 50 | 33.2 | 8 | GGDA1150 | 115 | 95 | 10 | Ggda3000 | 300 | 272 | 13 | |||
| Ggda0550 | 55 | 38.2 | 8 | Ggda1200 | 120 | 100 | 10 | Ggda3200 | 320 | 292 | 13 | |||
| GGDA0560 | 56 | 39.2 | 8 | GGDA1250 | 125 | 105 | 10 | Ggda3500 | 350 | 322 | 13 | |||
| Ggda0600 | 60 | 43.2 | 8 | Ggda1300 | 130 | 110 | 10 | Ggda3800 | 380 | 352 | 13 | |||
| GGDA0630 | 63 | 46.2 | 8 | GGDA1350 | 135 | 115 | 10 | Ggda4000 | 400 | 364 | 20 | |||
| GGDA0650 | 65 | 48.2 | 8 | Ggda1400 | 140 | 120 | 10 | Ggda4200 | 420 | 384 | 20 | |||
| Ggda0700 | 70 | 53.2 | 8 | Ggda1500 | 150 | 130 | 10 | Ggda4500 | 450 | 414 | 20 | |||
| GGDA0750 | 75 | 58.2 | 8 | Ggda1600 | 160 | 140 | 10 | Ggda4800 | 480 | 444 | 20 | |||
| Ggda0800 | 80 | 63.2 | 8 | Ggda1700 | 170 | 150 | 10 | Ggda5000 | 500 | 464 | 20 | |||
| GGDA0850 | 85 | 68.2 | 8 | Ggda1800 | 180 | 160 | 10 | Ggda5600 | 560 | 524 | 20 | |||
| Ggda0900 | 90 | 73.2 | 8 | Ggda1900 | 190 | 170 | 10 | Ggda6000 | 600 | 564 | 20 | |||
| GGDA0950 | 95 | 78.2 | 8 | Ggda2000 | 200 | 172 | 13 | Ggda6300 | 630 | 594 | 20 | |||
| Ggda1000 | 100 | 80 | 10 | Ggda2200 | 220 | 192 | 13 |
|
|
|
|
|||
| Qeyd: Tələb olunan xüsusiyyətlər bu cədvəldə deyil, həm də istehsal edilə bilər. Zəhmət olmasa bizimlə əlaqə saxlayın. Mövcud olan maksimum məhsul 1600 mm-dir. | ||||||||||||||
| Ekstruziya boşluğu |
|
|
|
|
|
|
|
|
|
|
|
||
| Təzyiq mpa | Ekstruziya boşluğu smax |
|
|
|
|||||||||
| Silindr diametri d≤60mm | Silindr diametri d> 60mm |
|
|
|
|||||||||
| ≤5 | 0.4 | 0.5 |
|
|
|
||||||||
| ≤10 | 0.3 | 0.5 |
|
|
|
||||||||
| ≤20 | 0.2 | 0.3 |
|
|
|
||||||||
| ≤30 | 0.15 | 0.2 |
|
|
|
||||||||
| ≤40 | 0.1 | 0.15 |
|
|
|
||||||||
| Ölçü qrafiki | |||||||||||||
| Məhsul nömrəsi | D | d | H | L | D1 |
|
Məhsul nömrəsi | D | d | H | L | D1 | |
| RCUP30 * 15 * 9.5 | 30 | 15 | 9.5 | 10.5 | 18 | RCUP40 * 32 * 5.5 | 40 | 32 | 5.5 | 6.5 | 35 | ||
| RCUP30 * 15 * 10 | 30 | 15 | 10 | 11 | 19 | RCUP40 * 32 * 8 | 40 | 32 | 8 | 9 | 35 | ||
| RCUP30 * 20 * 8 | 30 | 20 | 8 | 9 | 24 | RCUP40 * 33 * 8 | 40 | 33 | 8 | 9 | 36 | ||
| RCUP30 * 22 * 6.5 | 30 | 22 | 6.5 | 7 | 25 | Rcup45 * 30 * 10 | 45 | 30 | 10 | 11 | 35 | ||
| Rcup35 * 20 * 10 | 35 | 20 | 10 | 11 | 25 | RCUP50 * 30 * 12 | 50 | 30 | 12 | 13 | 35 | ||
| RCUP35 * 25 * 8 | 35 | 25 | 8 | 9 | 29 | RCUP50 * 32 * 10 | 50 | 32 | 10 | 11 | 35 | ||
| Rcup35 * 27 * 10 | 35 | 27 | 10 | 11 | 30 | RCUP50 * 35 * 8.5 | 50 | 35 | 8.5 | 9.5 | 40 | ||
| Rcup40 * 25 * 10 | 40 | 25 | 10 | 11 | 30 | RCUP50 * 35 * 10 | 50 | 35 | 10 | 11 | 40 | ||
| RCUP40 * 30 * 6.5 | 40 | 30 | 6.5 | 7.5 | 34 | RCUP50 * 40 * 5 | 50 | 40 | 5 | 5.5 | 44 | ||
| RCUP40 * 30 * 10 | 40 | 30 | 10 | 11 | 34 | RCUP50 * 40 * 8 | 50 | 40 | 8 | 9 | 43 | ||

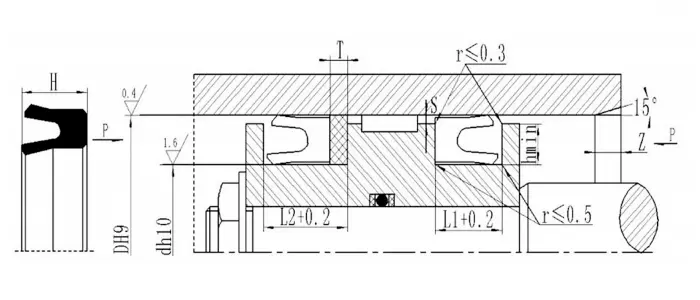

| Məhsul nömrəsi | D | d | H | L1 | L2 | T |
|
Məhsul nömrəsi | D | d | H | L1 | L2 | T |
| YXD11 * 5 * 8 | 11 | 5 | 8 | 9 | 10.5 | 1.5 | YXD55 * 47 * 10 | 55 | 47 | 10 | 12 | 13.5 | 1.5 | |
| YXD12 * 6 * 8 | 12 | 6 | 8 | 9 | 10.5 | 1.5 | YXD56 * 48 * 10 | 56 | 48 | 10 | 12 | 13.5 | 1.5 | |
| YXD14 * 8 * 8 | 14 | 8 | 8 | 9 | 10.5 | 1.5 | YXD60 * 48 * 14 | 60 | 48 | 14 | 16 | 18 | 2 | |
| YXD16 * 10 * 8 | 16 | 10 | 8 | 9 | 10.5 | 1.5 | YXD63 * 51 * 14 | 63 | 51 | 14 | 16 | 18 | 2 | |
| YXD18 * 12 * 8 | 18 | 12 | 8 | 9 | 10.5 | 1.5 | YXD65 * 53 * 14 | 65 | 53 | 14 | 16 | 18 | 2 | |
| YXD20 * 14 * 8 | 20 | 14 | 8 | 9 | 10.5 | 1.5 | YXD70 * 58 * 14 | 70 | 58 | 14 | 16 | 18 | 2 | |
| YXD22 * 16 * 8 | 22 | 16 | 8 | 9 | 10.5 | 1.5 | YXD75 * 63 * 14 | 75 | 63 | 14 | 16 | 18 | 2 | |
| YXD24 * 18 * 8 | 24 | 18 | 8 | 9 | 10.5 | 1.5 | YXD78 * 66 * 14 | 78 | 66 | 14 | 16 | 18 | 2 | |
| YXD25 * 19 * 8 | 25 | 19 | 8 | 9 | 10.5 | 1.5 | YXD80 * 68 * 14 | 80 | 68 | 14 | 16 | 18 | 2 | |
| YXD28 * 22 * 8 | 28 | 22 | 8 | 9 | 10.5 | 1.5 | YXD85 * 73 * 14 | 85 | 73 | 14 | 16 | 18 | 2 | |
| YXD30 * 22 * 10 | 30 | 22 | 10 | 12 | 13.5 | 1.5 | YXD90 * 78 * 14 | 90 | 78 | 14 | 16 | 18 | 2 | |
| YXD32 * 24 * 10 | 32 | 24 | 10 | 12 | 13.5 | 1.5 | YXD95 * 83 * 14 | 95 | 83 | 14 | 16 | 18 | 2 | |
| YXD35 * 27 * 10 | 35 | 27 | 10 | 12 | 13.5 | 1.5 | YXD100 * 88 * 14 | 100 | 88 | 14 | 16 | 18 | 2 |
Ünvan
No.1 Ruichen Round, Dongliuting Industrial Park, Chengyang District, Qingdao City, Shandong Province, Çin
Tel
E-poçt
