Hidravlik toz möhürləri ruichen möhürlərinin istehsal edə biləcəyi möhürləmə məhsullarının biridir. Bu tip məhsulun müxtəlif modelləri haqqında məlumat ala bilərsiniz və struktur birləşmələri də edə bilərsiniz. Lazım gələrsə, kömək və ya xüsusi həllər üçün bizə müraciət edə bilərsiniz və ya nümunə kitabı əldə etmək üçün bizimlə əlaqə saxlaya bilərsiniz.

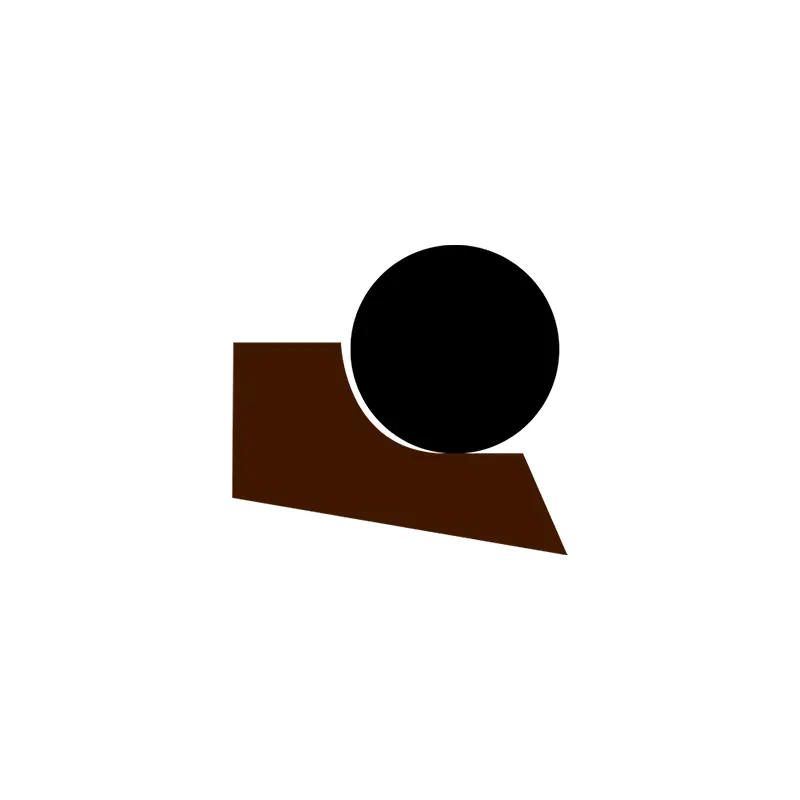

RCF01 və RCF02, taxma əleyhinə ptfe materialı və o şəkilli bir rezin üzük ilə doldurulmuş cüt dodaq tozu üzükdən ibarət iki tərəfli toz möhürləridir. O-ring, PTFE üzüyünün aşınmasını kompensasiya etmək üçün əvvəlcədən yükləmə gücünü təmin edir. RCF01, tozlu və ya soyuq mühit və yüksək tezlikli qarşılıqlı hərəkət kimi ağırlıqlı hallar üçün uygundur. Split yivləri 30 mm-dən az olan mil diametrləri üçün istifadə edilməlidir. RCF02 qarşılıqlı hərəkət, yelləncək və ya spiral hərəkət şərtləri üçün uyğundur.
RCF03, PTFE materialı və O şəkilli bir rezin üzük ilə dolu bir dodaq tozu çubuğundan ibarət bir tərəfli toz halqasıdır. Onun funksiyası tozu qırmaq və sistemin çirklənməsinin qarşısını almaqdır. Qarşılıqlı hərəkət, yelləncək və ya spiral hərəkət şərtləri üçün uyğundur.
RCF04 və RCF05, mühürleme dodağı və ümumi sızdırmanın yaxşılaşdırılması üçün istifadə olunan əvvəlcədən yükləmə elementləri kimi bir möhürlənmiş dodaq və toz keçirməyən bir dodaq və iki o-o-o-o-üzüklü olan ikiqat dodaq toz halqalarıdır. Uzun ömrü, aşağı sürtünmə, özlülük və yüksək etibarlılıq xüsusiyyətlərinə malikdir. RCF04 əsasən kənd təsərrüfatı texnikalarında, hidravlik preslər, injection qəlibləmə maşınları, hidravlik idarəetmə sistemləri, forkliftlər, yuvarlanan maşınlar, kranlar və yükləmə və yükləmə maşınlarında istifadə olunur. RCF05 əsasən hidravlik preslər, enjeksiyon qəliblər, yuvarlanan maşınlar, metallurgiya maşınlarında və s. İstifadə olunur.
DHS Toz Ring, həm yaxşı toz keçirməyən effekti, həm də müəyyən möhürləmə yağı funksiyası olan ikili funksiyalı toz halqasıdır. Materiallar yüksək performanslı poliuretan, nitril kauçuk və flüororubberdir.
J-formalı və ja formalı, tozlu hidravlik silindrli piston çubuqlar və ya toz tozu qırmaq üçün istifadə olunur. Materiallar poliuretan (TPU / CPU) və rezindir. Grooves və məhsul ölçüləri və tolerantları JB / T6657-93 və JB / T6656-93-ə uyğundur.
Toz Ring GSM, xarici çirkləndiricilərin hidravlik sistem və möhürləmə sisteminə qarışmasının qarşısını almaq üçün istifadə olunur və hidravlik yağı yağlama sisteminə sızmadan yağlama sisteminə sürtmədən, hasilar möhürləmə təsirinə malikdir. Materiallar nitril kauçuk, flüororubber və poliuretandır.
GP1 və GP6 toz üzükləri, çirkləndiricilərin hidravlik sistem və möhürləmə sisteminə qarışmasının qarşısını almaq üçün istifadə olunur. Material nitril rezin nbr, və flüororubber FKM yüksək temperaturda seçilir. GP6 əsasən böyük diametrli piston çubuqların tozla davamlı sızdırılması üçün istifadə olunur.
AF Tip Toz üzüyü toz, kir, qum və metal fişlərin hidravlik silindrinə girməsinin qarşısını almaq üçün istifadə olunur. Sürüşmə elementlərinə quraşdırılmış xarici çirkləndiricilərin yaratdığı cızıqların riskini azaldın. Mükəmməl toz keçirməyən effekt toz keçirməyən üzük dodağın xüsusi dizaynı ilə əldə edilə bilər. Üzük güclü aşınma müqavimətinin, kiçik daimi deformasiyanın və xarici mexaniki təsirlərə qarşı müqavimət xüsusiyyətlərinə malikdir. Toz keçirməyən üzük, mədhaplama yivinin və metalın xarici diametri arasındakı müdaxiləni istifadə edərək eksenel açıq yivinin müvafiq vəziyyətinə möhkəm quraşdırıla bilər. Uyğunluq flush, beləliklə dodaq xarici səbəblərdən yaranan zərərdən yüksək dərəcədə qoruyucudur. Mühəndislik perspektivindən AF tipli toz keçirməyən üzük uyğun bir silindr baş möhürləmə cihazıdır.
Məhsul xüsusiyyətləri və tətbiqləri:
Sifariş üçün nümunə:
Sifariş modeli RCF01-80-PTFE3-R01
RCF01-MODELIT 80-MHAFT DIAMETER PTFE3 Ümumi dəyişdirilmiş PTFE R01-RITCHING RUBBER MƏHSUL KODU
Nitril rezin (NBR) - R01 Fluororubber (FKM) -R02
Sifariş modeli RCF02-80-PTFE3-R01
RCF02-MODELİK 80-CHAFT DİAMETER PTFE3-Universal dəyişdirilmiş PTFE R01-Uyğun rezin material kodu
Nitril rezin (NBR) - R01 Fluororubber (FKM) -R02
Sifariş modeli RCF03-80-PTFE3-R01
RCF03-MODELIT 80-MHAFT DİAMETER PTFE3-Universal dəyişdirilmiş PTFE R01-Uyğun rezin material kodu
Nitril rezin (NBR) - R01 Fluororubber (FKM) -R02
Sifariş modeli RCF04-80-PTFE3-R01
RCF04-MODELİK 80-MHAFT DIAMETER PTFE3-Universal dəyişdirilmiş PTFE R01-Uyğun rezin material kodu
Nitril rezin (NBR) -R01 Fluororubber (FKM) -R02
Sifariş modeli RCF05-80-PTFE3-R01
RCF05-MODELDİ 80-MHAFT DIAMETER PTFE3 Ümumi dəyişdirilmiş PTFE RO1 uyğun rezin material kodu
Nitril rezin (NBR) -R01 Fluororubber (FKM) -R02
Sifariş Model: DHS-130 * 143 * 8/99.5-R01 D * D1 * G / H
J tipli toz möhürü
Ja tipli toz möhürü
Gsm
Toz möhürü GSM sifariş nömrəsi ilə işarələnmişdir, Məsələn: GSM4048 40-MHAFT Diametri D 48-GROVE DIAMETER D
Gp1
MÜRACİƏT: GP1-70 * 82 * 4/8 MODEL-D * D * L / H
Gp6
İşarələnmə metodu: GP6-70 * 80.6 * 5.3 / 7 model-d * d * l / h
Biri
Dbb
Xüsusiyyətlər
Rcf01| Şaft diametri aralığı d f8 |
Yiv diametri D h9 |
Yivli genişliyi L+0.2 |
Çuxur diametrini açın D1H11 | Açıq deşik eni ≥ |
Dairəvi künclər R≤ |
O-Ring Wire Diametri dO |
| 19 ~ 39 | D + 7.6 | 4.2 | D + 1.5 | 3 | 0.8 | 2.65 |
| 40 ~ 69 | D + 8.8 | 6.3 | D + 1.5 | 3 | 0.8 | 2.65 |
| 70 ~ 139 | D + 12.2 | 8.1 | D + 2.0 | 4 | 0.8 | 3.55 |
| 140 ~ 399 | D + 16.0 | 9.5 | D + 2.5 | 5 | 1.5 | 5.30 |
| 400 ~ 649 | D + 24.0 | 14.0 | D + 2.5 | 8 | 1.5 | 7.00 |
| 650 ~ 1500 | D + 27.3 | 16.0 | D + 2.5 | 10 | 2.0 | 8.60 |
| Şaft diametri aralığı d f8 |
Yiv diametri D h9 |
Yivli genişliyi L+0.2 |
Çuxur diametrini açın D1H11 | Açıq deşik eni ≥ |
Dairəvi künclər R≤ |
O-Ring Wire Diametri dO |
| 4 ~ 11 | D + 4.8 | 3.7 | D + 1.5 | 2 | 0.4 | 1.80 |
| 12 ~ 64 | D + 6.8 | 5.0 | D + 1.5 | 2 | 0.7 | 2.65 |
| 65 ~ 250 | D + 8.8 | 6.0 | D + 1.5 | 3 | 1.0 | 3.55 |
| 251 ~ 420 | D + 12.2 | 8.4 | D + 2.0 | 4 | 1.5 | 5.30 |
| 421 ~ 650 | D + 16.0 | 11.0 | D + 2.0 | 4 | 1.5 | 7.00 |
| 651 ~ 1500 | D + 20.0 | 14.0 | D + 2.5 | 5 | 2.0 | 8.60 |
| Şaft diametri aralığı d f8 |
Yiv diametri Dh9 |
Addım D1 H11 |
Yivli genişliyi L+0.2 |
Ümumilikdə genişlik L1 |
Dairəvi künclər Rmax |
Qarmaqarışıq Zansız |
| 20 ~ 39.9 | D + 7.6 | d + 1 | 4.2 | 8.2 | 0.4 | 3 |
| 40 ~ 69.9 | D + 8.8 | D + 1.5 | 6.3 | 10.3 | 1.2 | 4 |
| 70 ~ 139.9 | D + 12.2 | D + 2.0 | 8.1 | 12.1 | 2 | 6 |
| 140 ~ 399.9 | D + 16.0 | D + 2.0 | 11.5 | 15.5 | 2 | 8 |
| 400 ~ 649.9 | D + 24.0 | D + 2.5 | 15.5 | 19.5 | 2 | 10 |
| 650 ~ 1000 | D + 27.3 | D + 2.5 | 18.0 | 23.0 | 2 | 12 |
| Şaft diametri aralığı d f8 |
Yiv diametri Dh9 |
Addım D1 H11 |
Yivli genişliyi L+0.2 |
Yurd L1 |
Dairəvi künclər Rmax |
Qarmaqarışıq Zansız |
| 100 ~ 229 | D + 22.2 | D + 10.7 | 6.3 | 4.2 | 1.2 | 6 |
| 230 ~ 299 | D + 24.2 | D + 10.7 | 6.3 | 4.2 | 1.2 | 8 |
| 300 ~ 629 | D + 33.0 | D + 15.1 | 8.1 | 6.3 | 1.2 | 10 |
| 630 ~ 1000 | D + 36.5 | D + 15.1 | 9.5 | 6.3 | 2 | 12 |

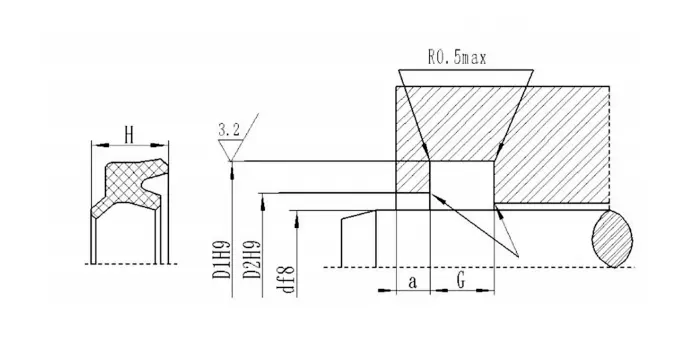

| Məhsul nömrəsi | d | D1 | H | G+0.3 | D2 | a |
| DHS 12 | 12 | 20 | 6 | 5 | 16.3 | 2 |
| DHS 14 | 14 | 22 | 6 | 5 | 18.3 | 2 |
| DHS 16 | 16 | 24 | 6 | 5 | 20.3 | 2 |
| DHS 18 | 18 | 26 | 6 | 5 | 22.3 | 2 |
| DHS 20 | 20 | 28 | 6 | 5 | 24.3 | 2 |
| DHS 22 | 22 | 30 | 6 | 5 | 26.3 | 2 |
| DHS 25 | 25 | 33 | 6 | 5 | 29.3 | 2 |
| DHS 28 | 28 | 36 | 6 | 5 | 32.3 | 2 |
| DHS 30 | 30 | 38 | 6.5 | 6 | 34 | 2 |
| DHS 32 | 32 | 40 | 6.5 | 6 | 36 | 2 |
| DHS 35 | 35 | 43 | 6.5 | 6 | 39 | 2 |
| DHS 38 | 38 | 46 | 6.5 | 6 | 42 | 2 |
| Dh 40 | 40 | 48 | 6.5 | 6 | 44 | 2 |
| DHS 45 | 45 | 53 | 6.5 | 6 | 49 | 2 |
| DHS 48 | 48 | 56 | 6.5 | 6 | 52 | 2 |
| Dhs 50 | 50 | 58 | 6.5 | 6 | 54 | 2 |
| DHS 55 | 55 | 63 | 6.5 | 6 | 59 | 2 |
| DHS 56 | 56 | 64 | 6.5 | 6 | 60 | 2 |
