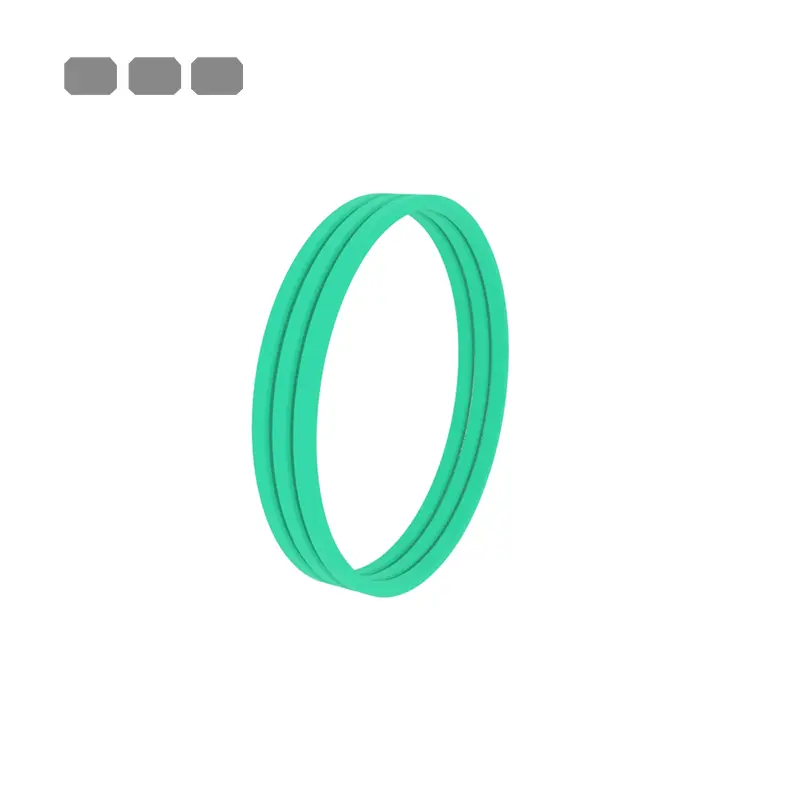

Dönüş möhürü bələdçi üzükümüz hidravlik silindrlər, pnevmatik sistemlər, sənaye maşınları və digər sahələrdə geniş istifadə olunur. Müştəri, avadanlıqların istismar effektivliyini və mühürleme etibarlılığını yaxşılaşdırmağa kömək etmək üçün müştərinin ehtiyaclarına uyğun olaraq xüsusi həllər verə bilərik. Müxtəlif xüsusiyyətlərə görə, dönüş möhür bələdçisi üzükünü fərqli model seriyasına bölmüşük.

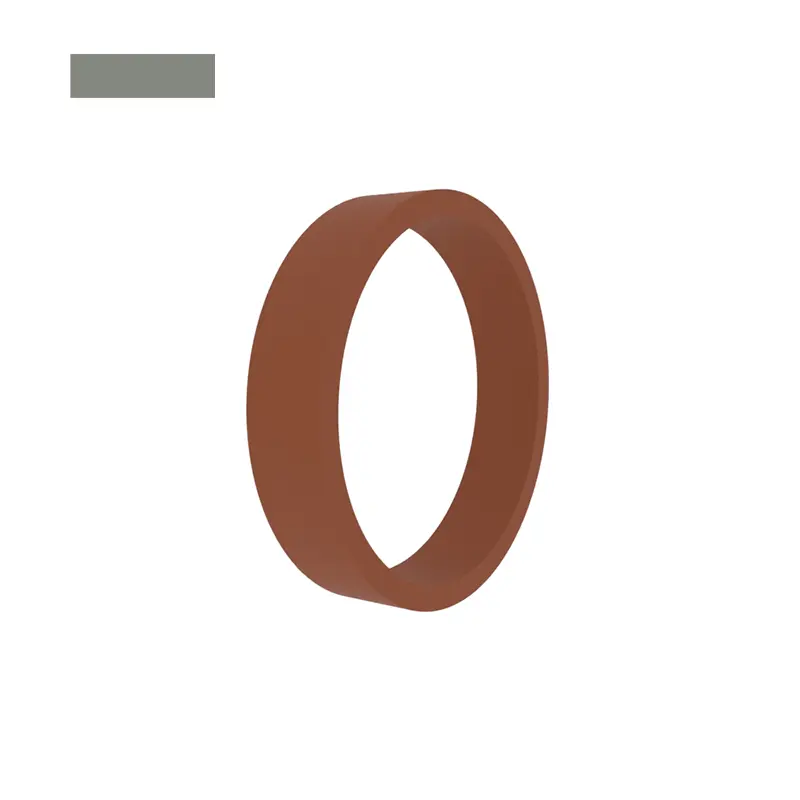

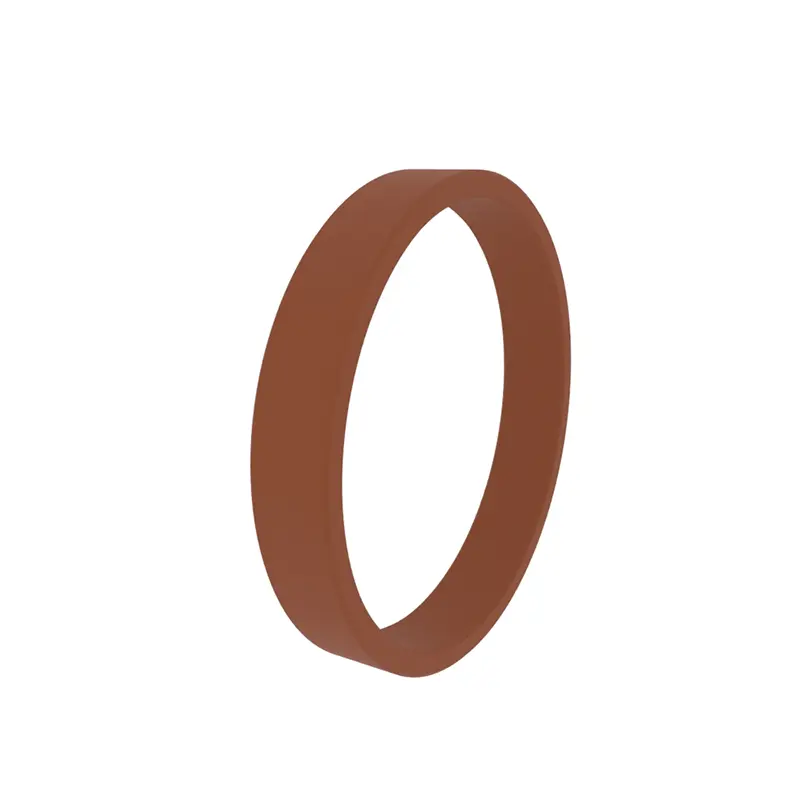

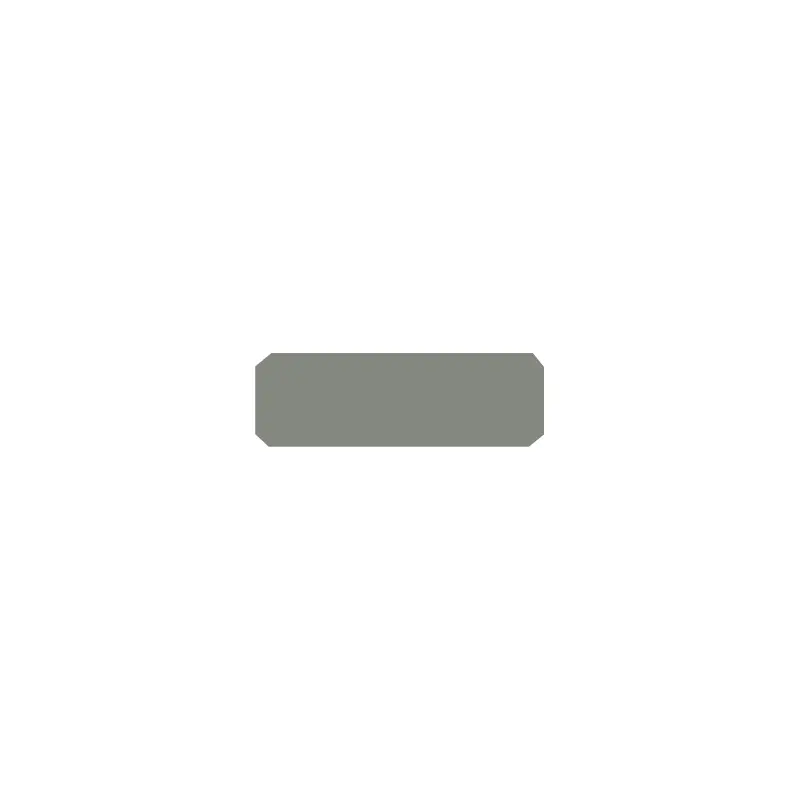

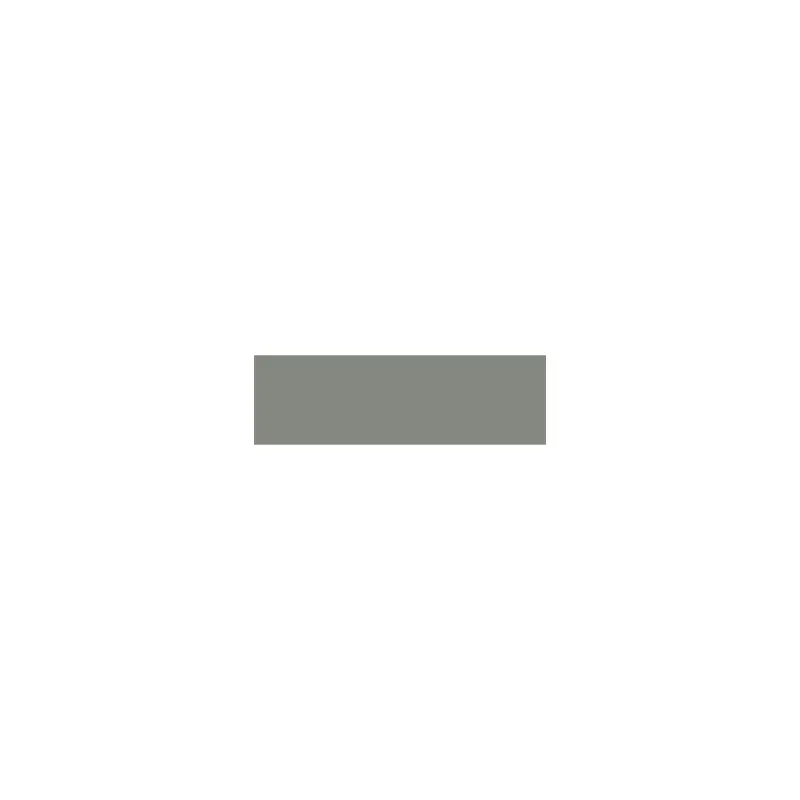

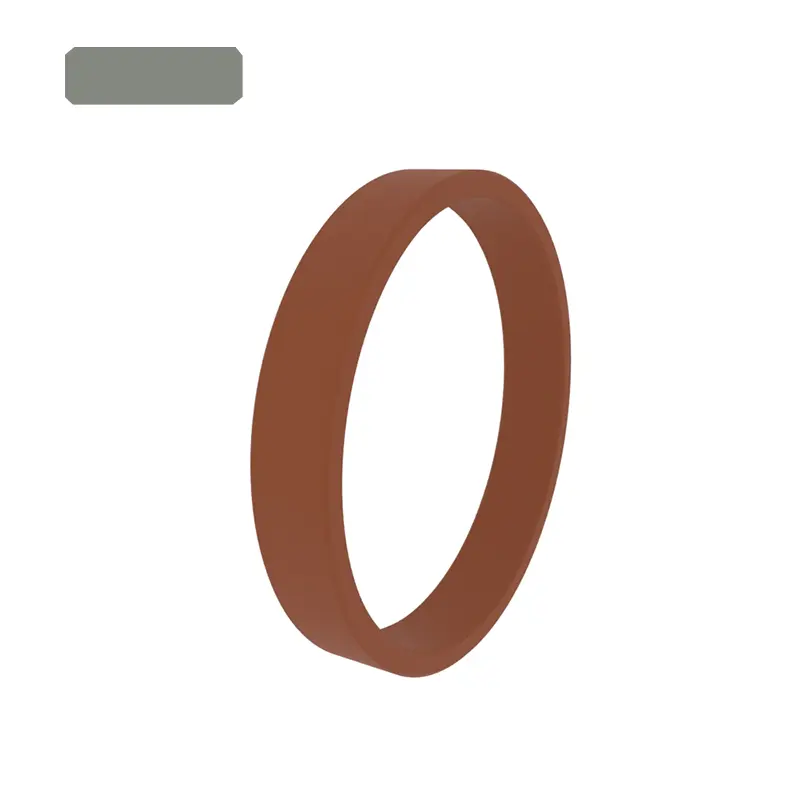

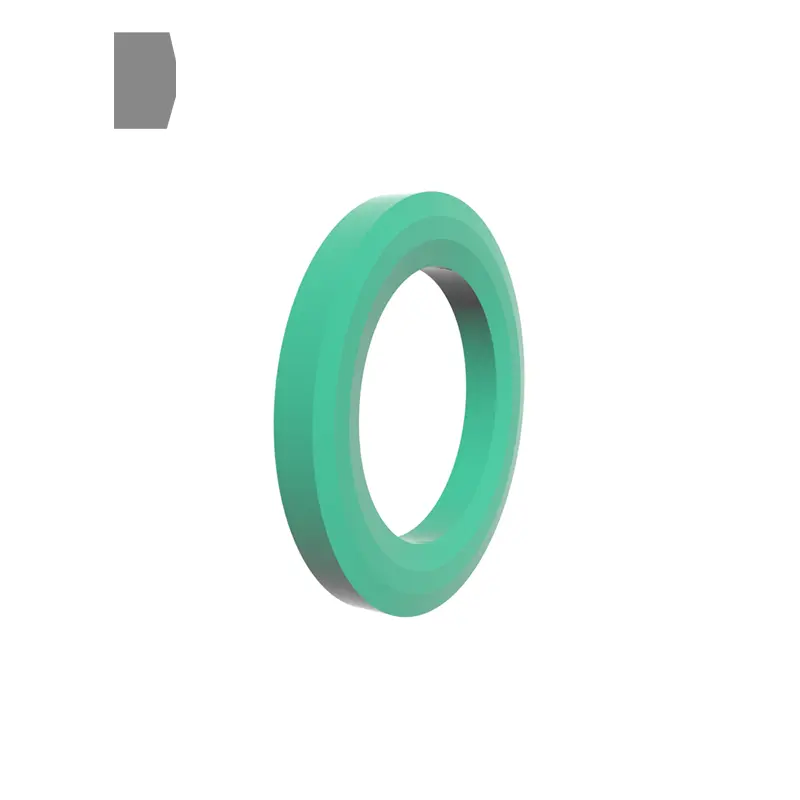

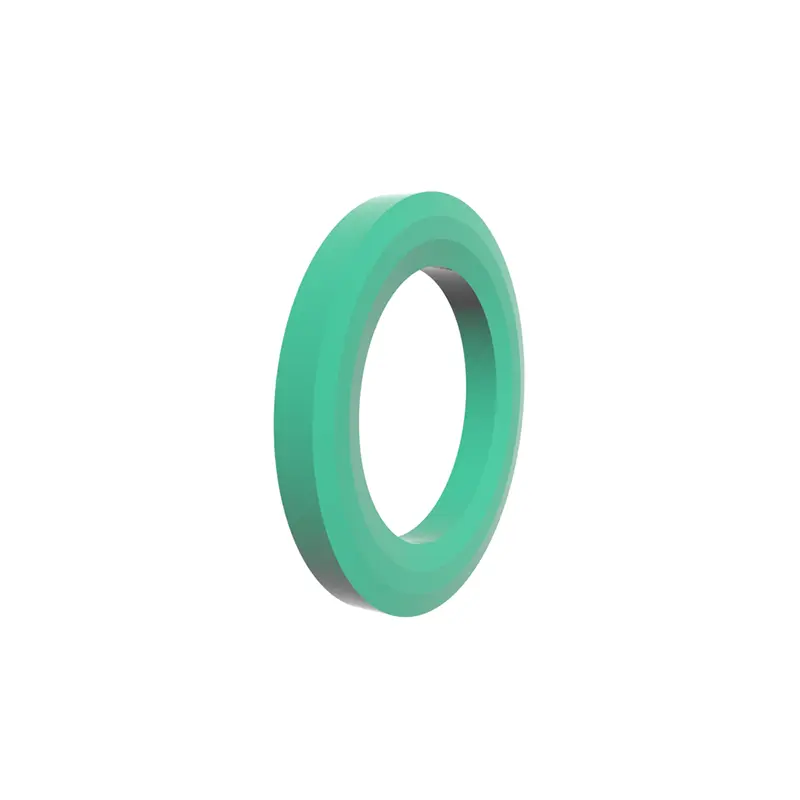

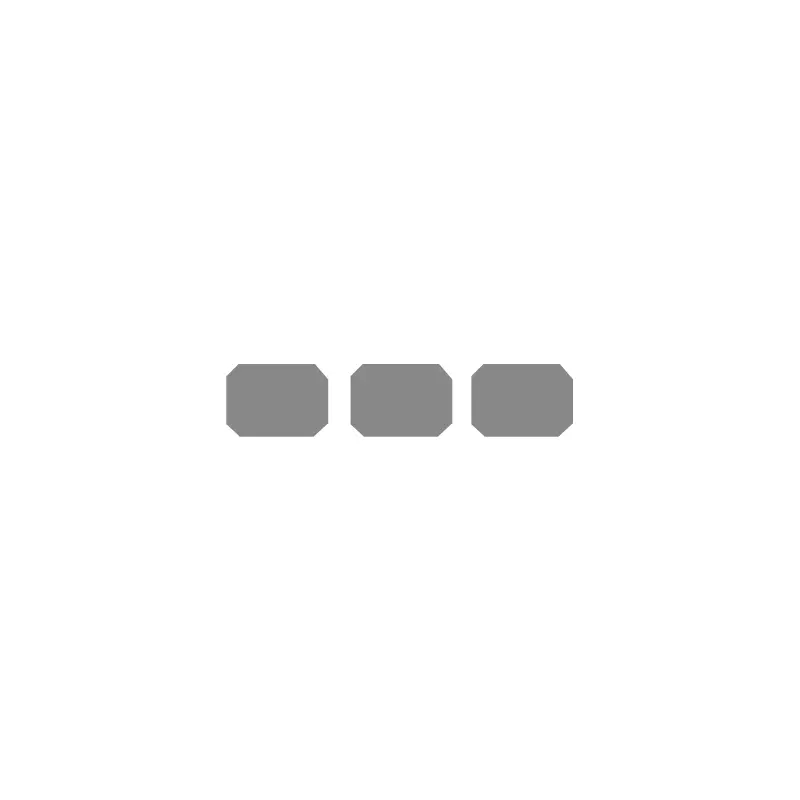

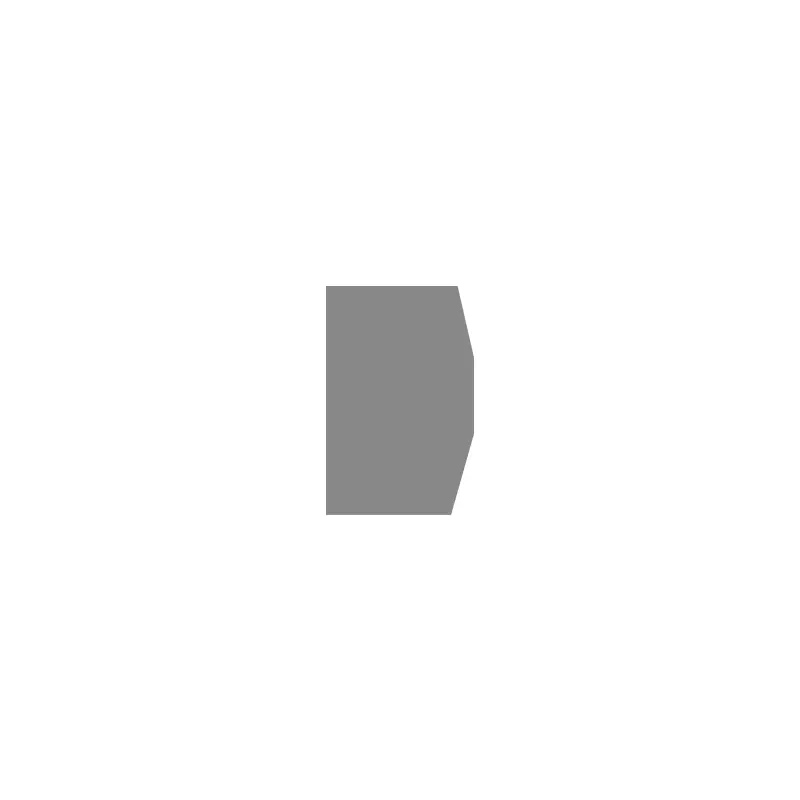

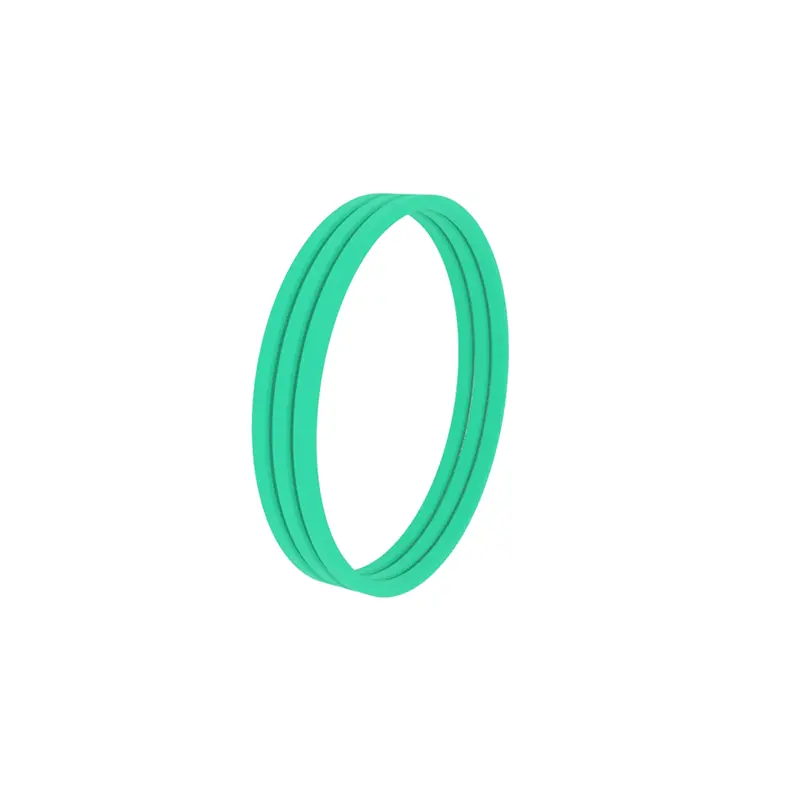

RCF101, RCF102, RCFB102 Standard Guide Üzüklər piston və piston çubuğu üçün uyğundur. Onların əksəriyyəti qapalı yivlərdə açılmalı və quraşdırılmalı və ya açıq ola bilər.

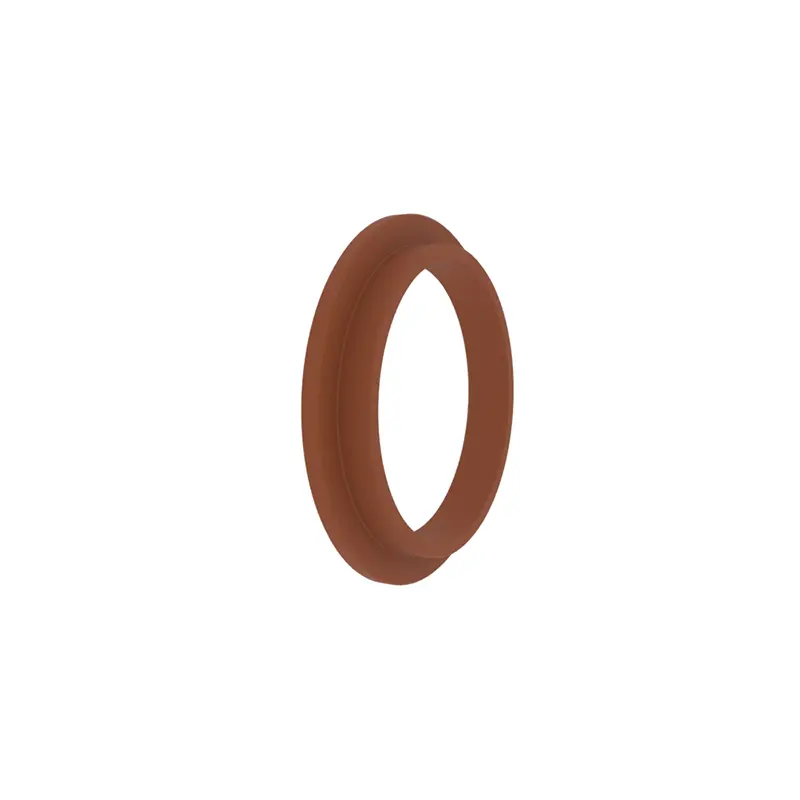

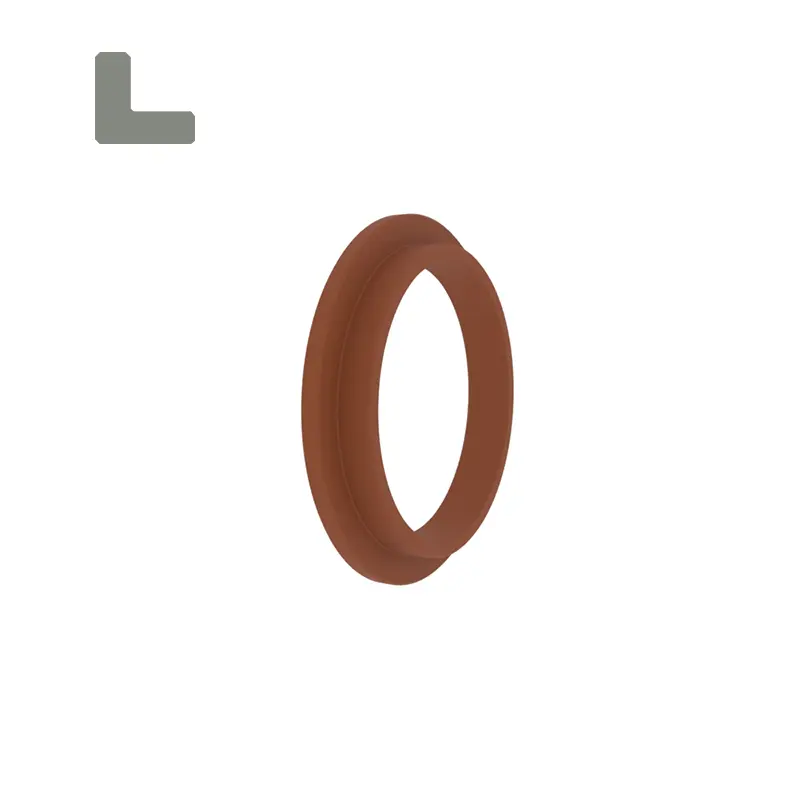

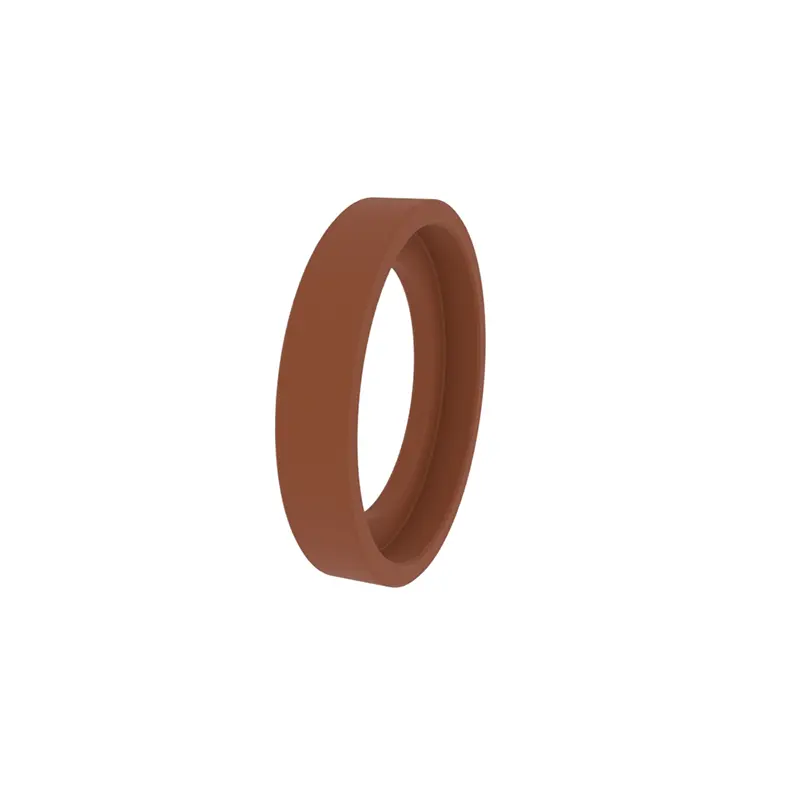

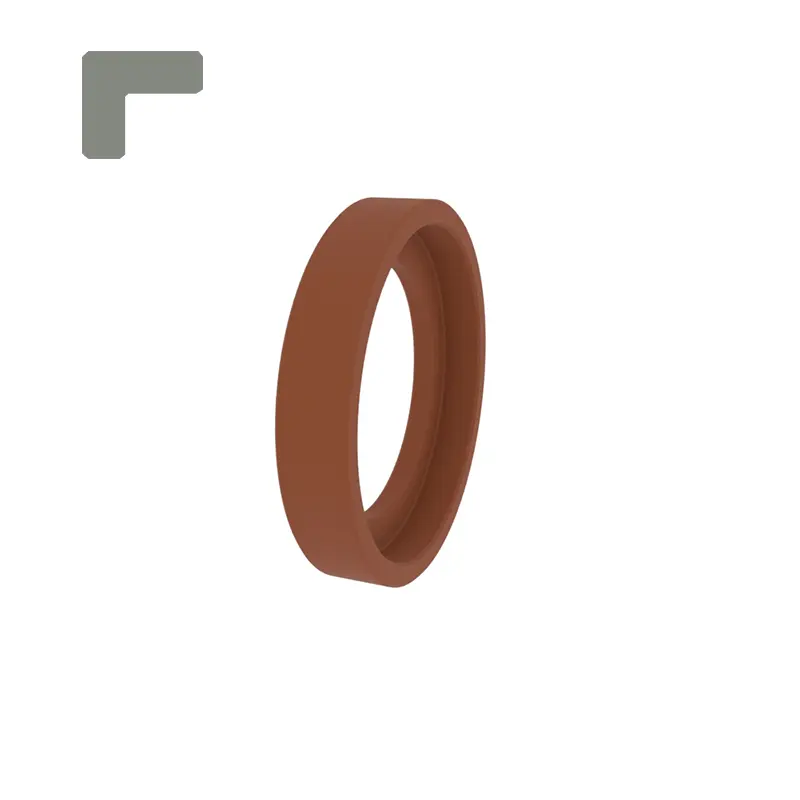

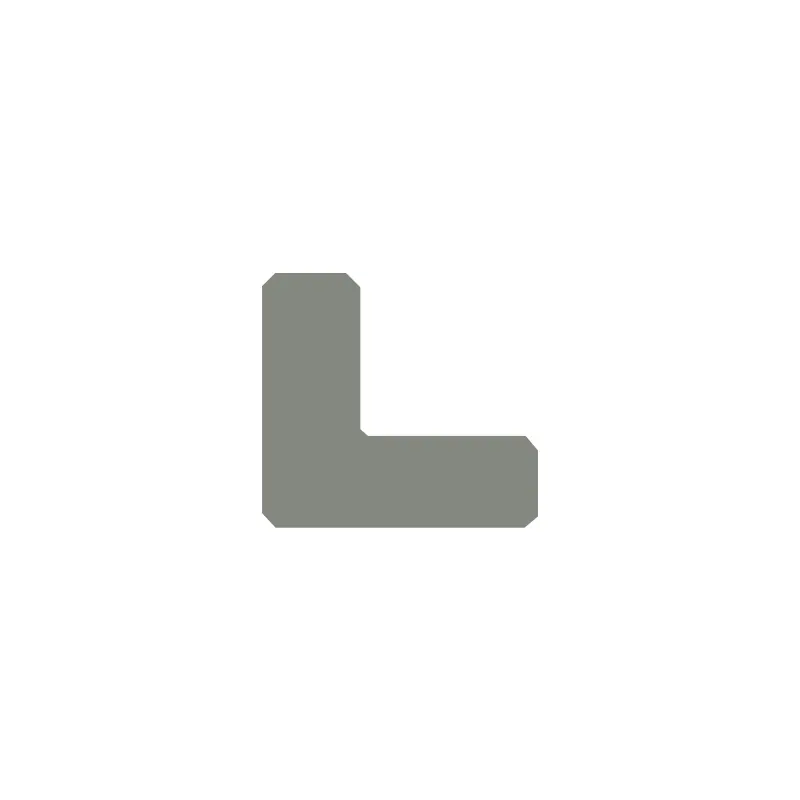

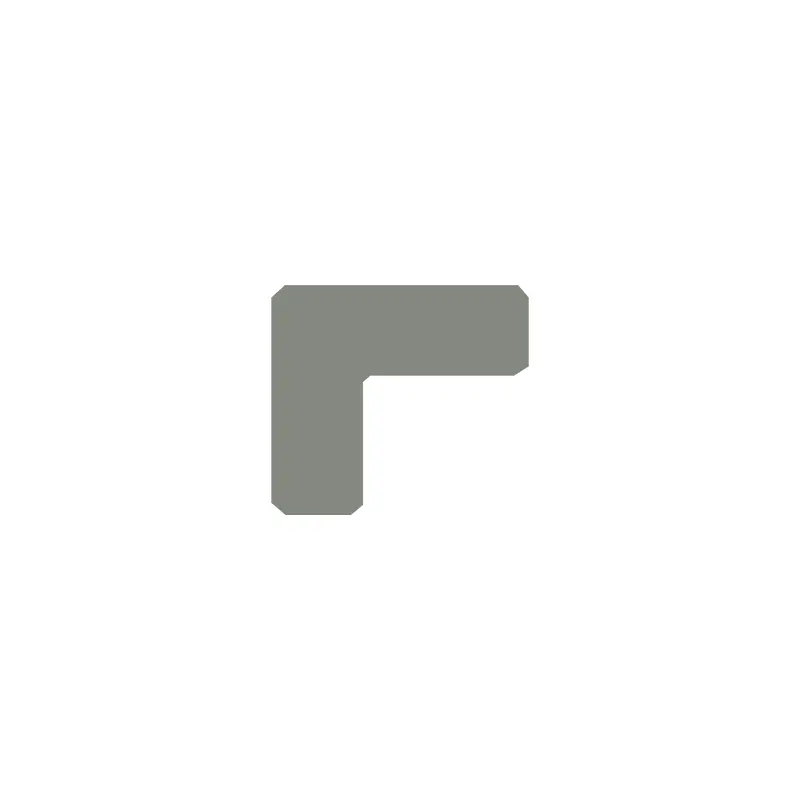

RCF103, RCF104 Standard Guide Rings piston bələdçiləri üçün uygundur. Küncləri olan dizayn, bələdçi üzüklərin və tutan üzüklərin funksiyalarına malikdir. Açar və ya olmaya bilər.

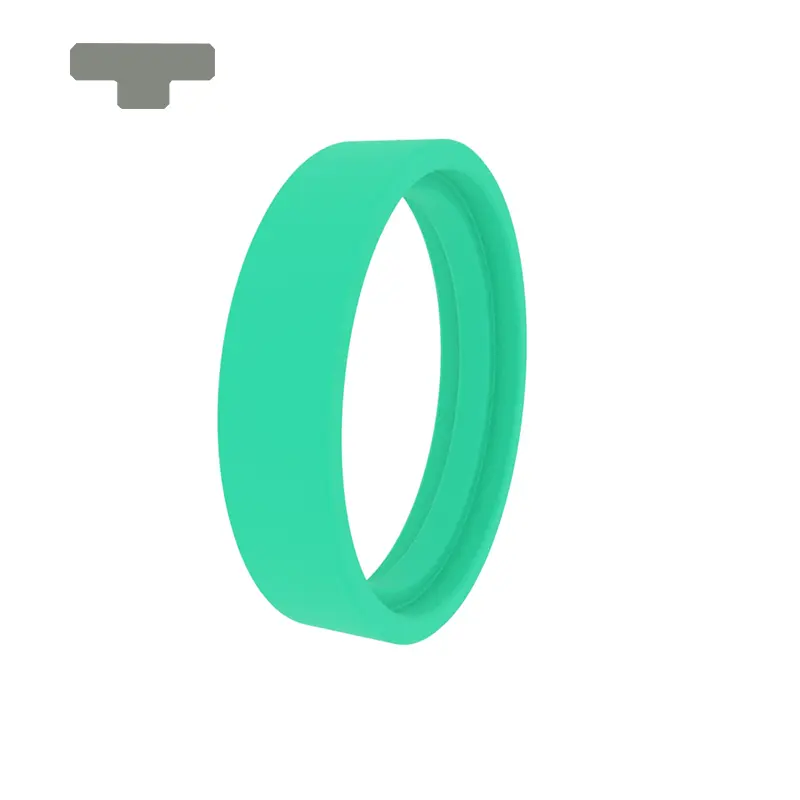

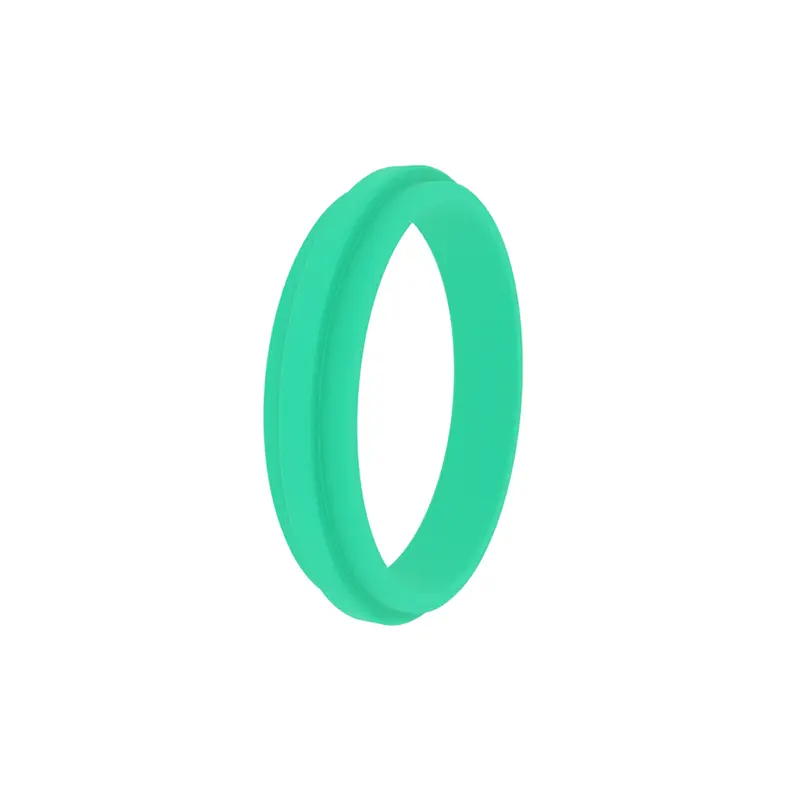

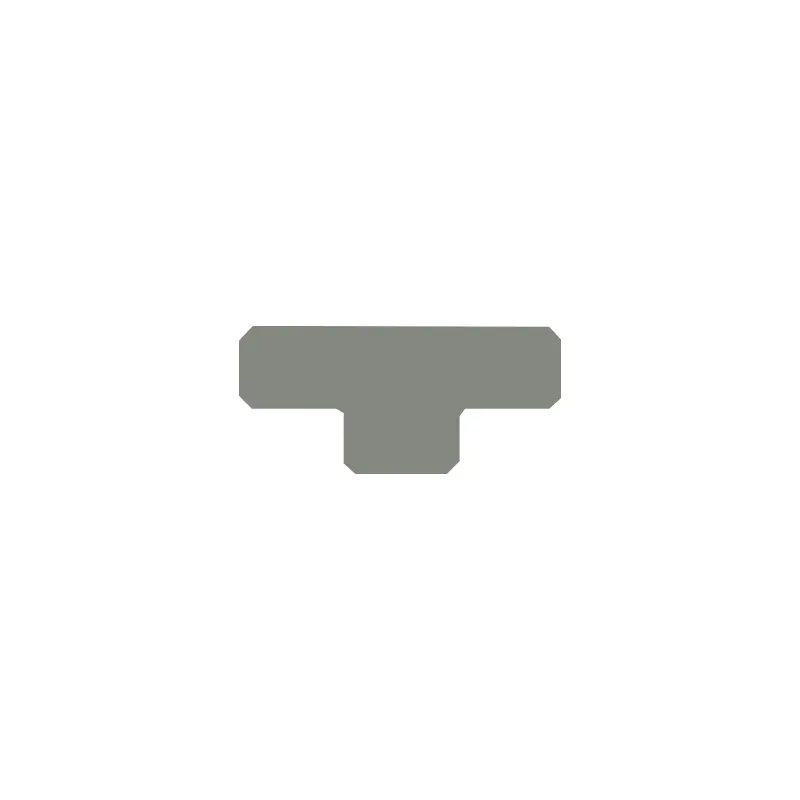

RCF105 Standard Guide Ring piston bələdçiləri üçün uyğundur. Daxili diametrdə bir konveks üzüyü var. Açar və ya olmaya bilər.

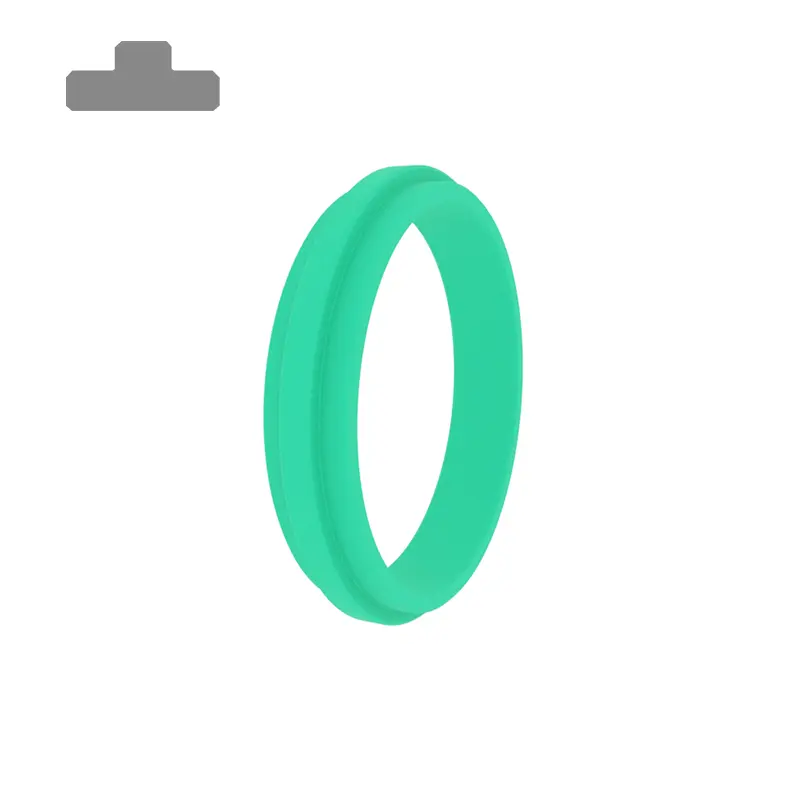

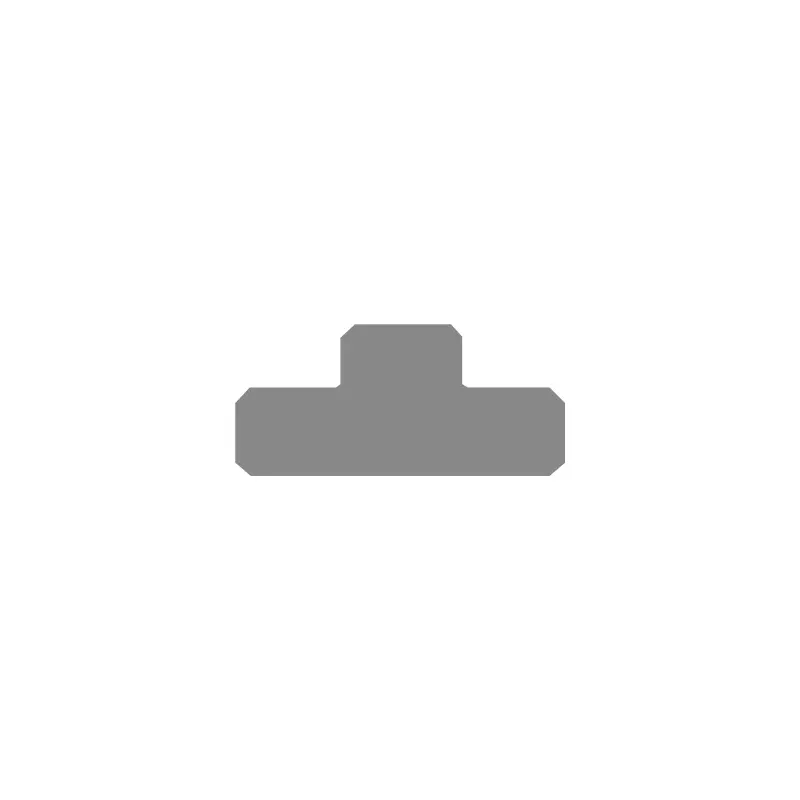

RCF106 Standard Guide Ring piston çubuğu təlimatları üçün uyğundur. Xarici diametrdə bir konveks halqası var. Açar və ya olmaya bilər.

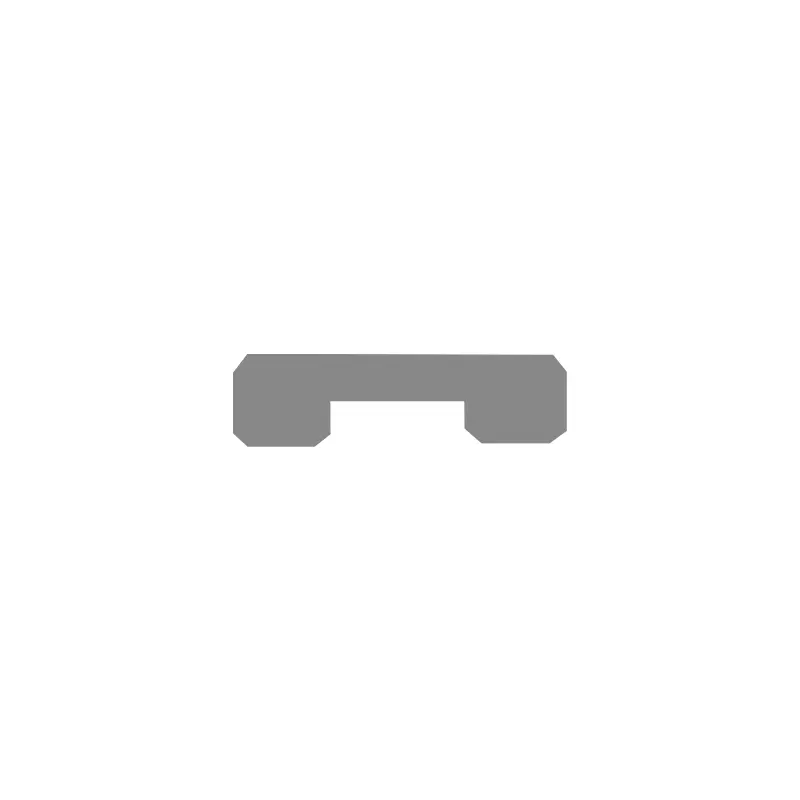

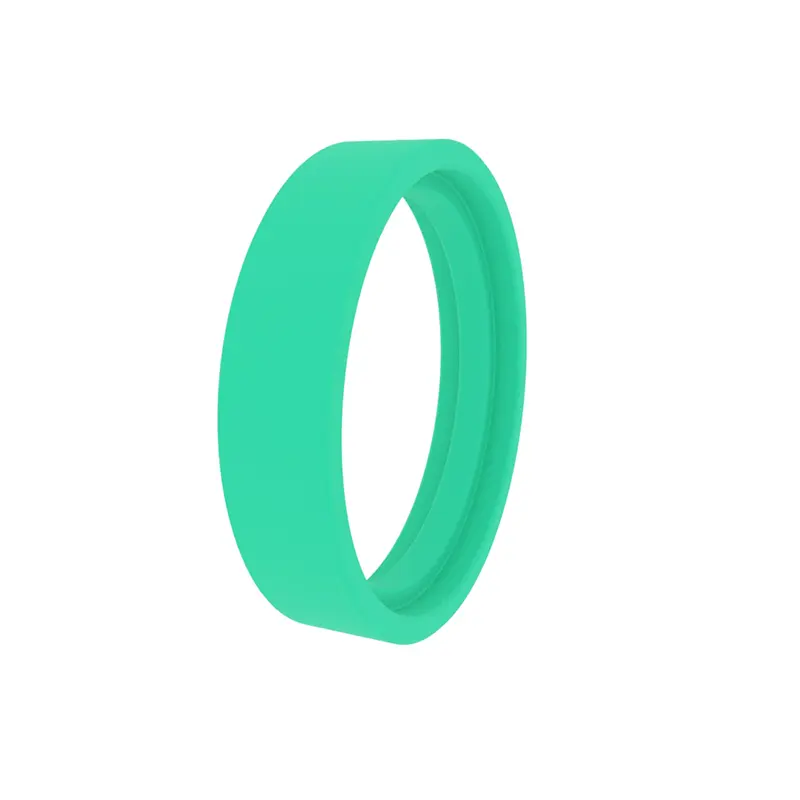

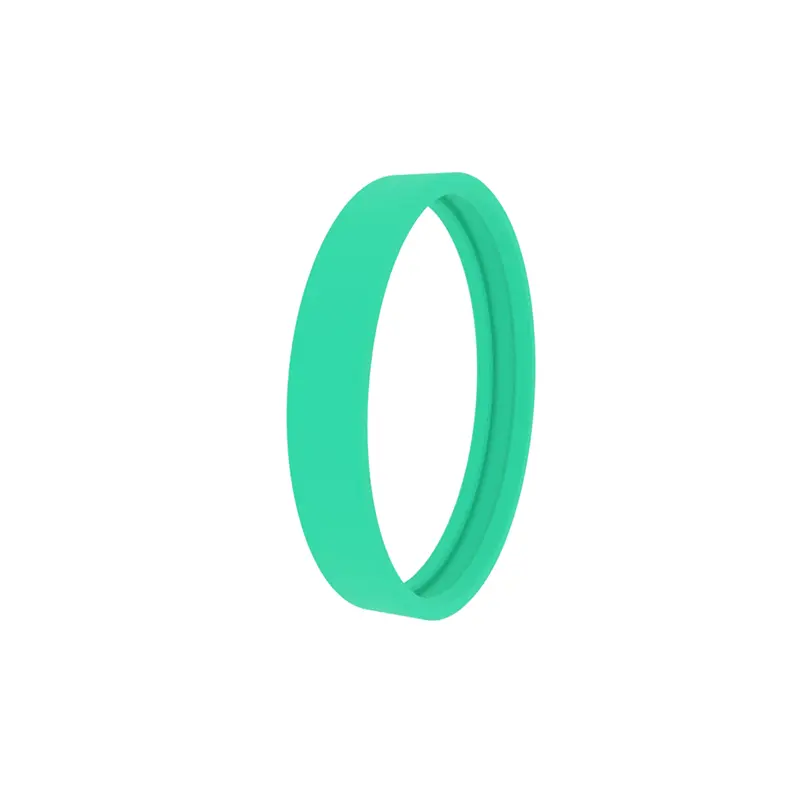

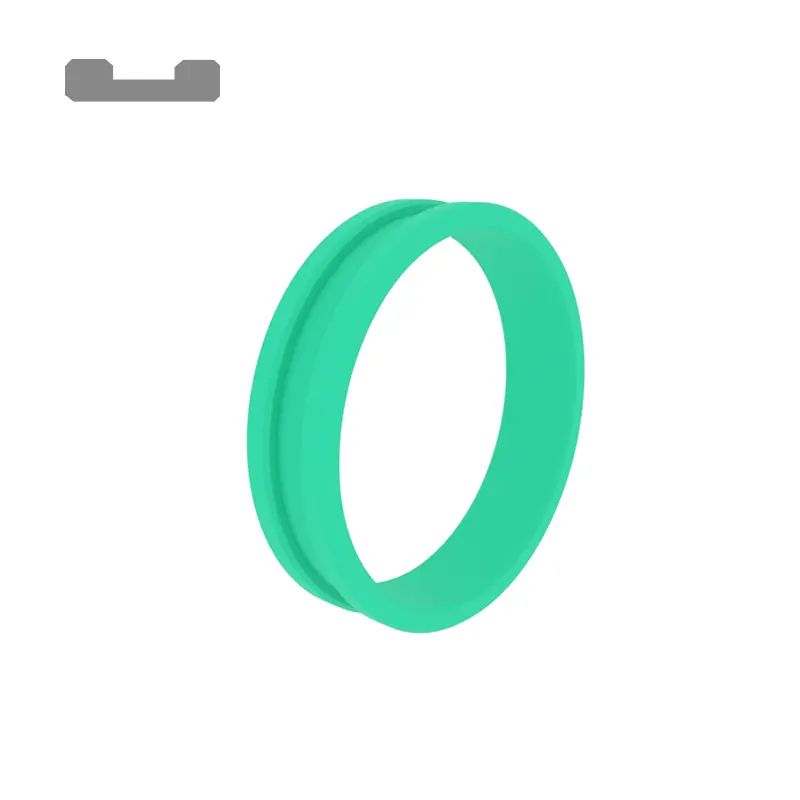

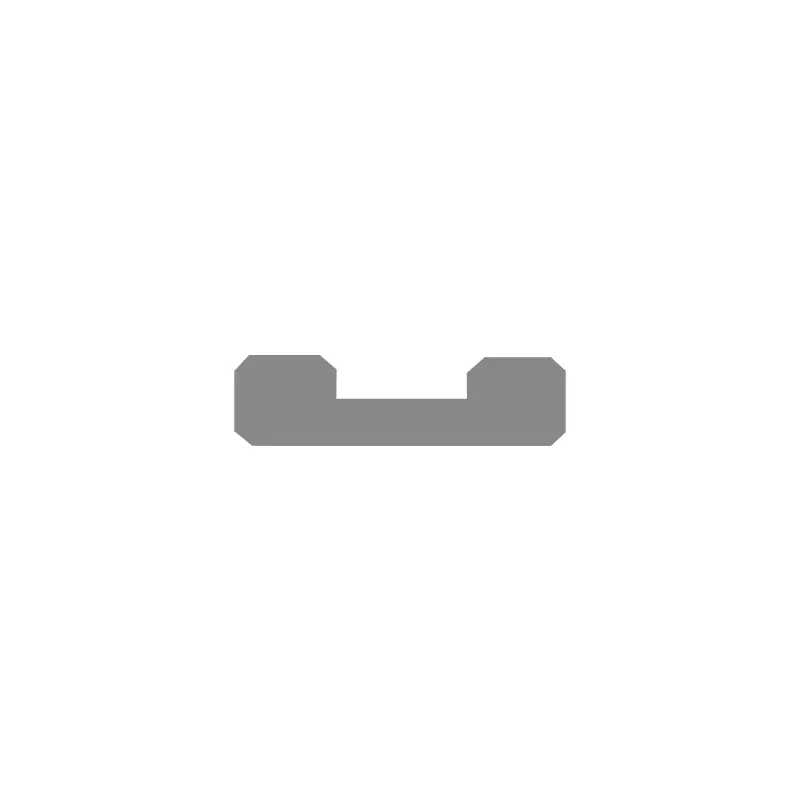

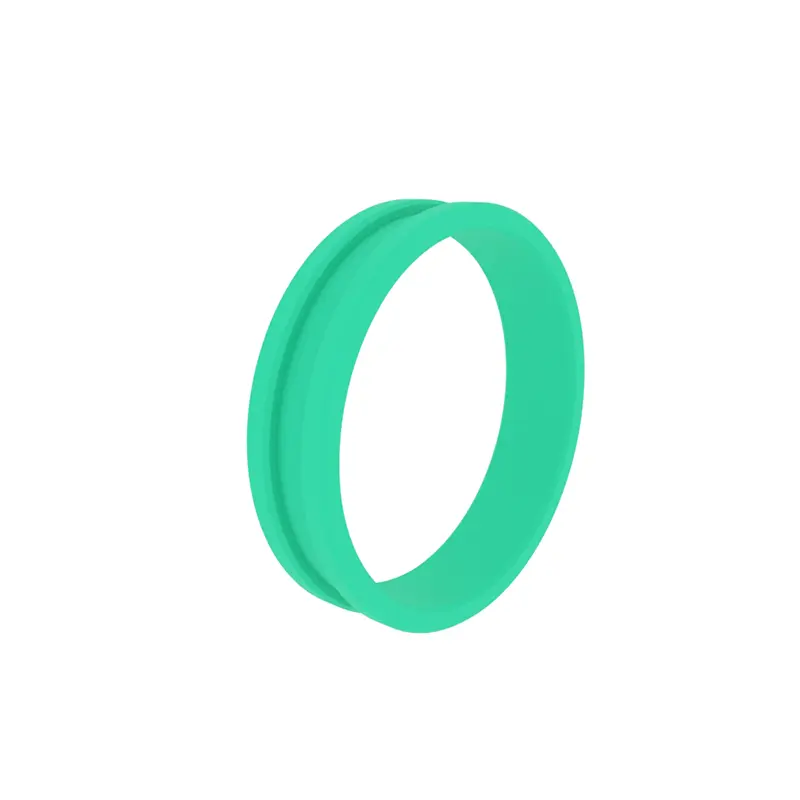

RCF107 Standard Guide Ring piston bələdçiləri üçün uyğundur. Daxili diametrdə bir yiv var. Açar və ya olmaya bilər.

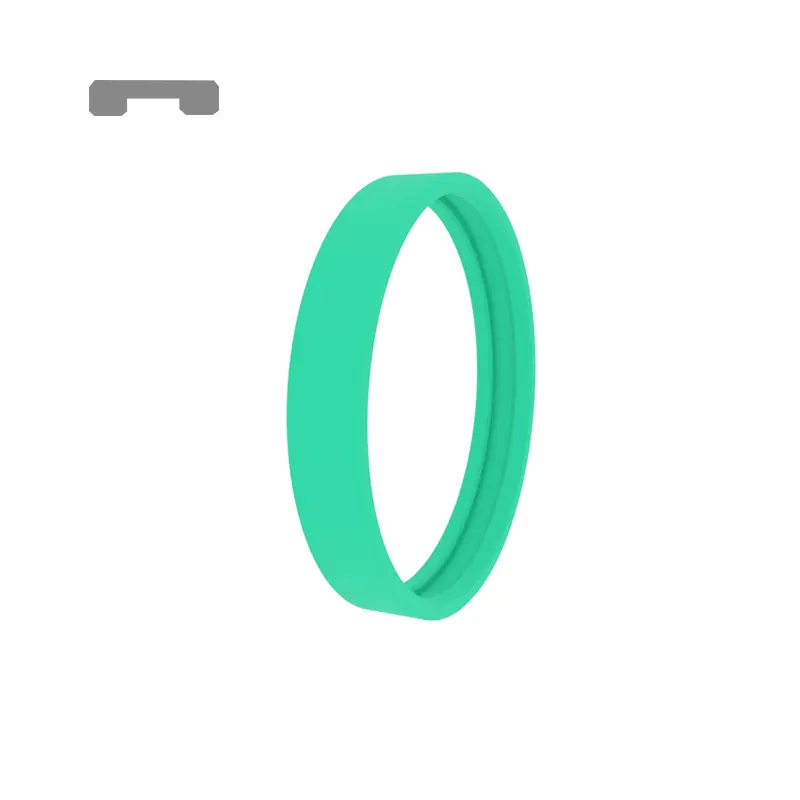

RCF108 Standard Guide Ring, piston çubuğu üçün uyğun, xarici diametrdə olan yivləri olan, və ya açılmadan.
Məhsul xüsusiyyətləri və tətbiqləri:
Məhsul xüsusiyyətləri
ISO10766 standart boşluq yivləri, metal plastik uyğunluq üçün uyğun olan möhür bələdçisi üzüyü çevirmək "Tıxanma" və "tutulma", güclü yük daşıyan tutumun qarşısını ala bilər və hələ də kövrək istiliyə çatmadan əvvəl elastik ola bilər. Bələdçi üzükünün kənarları kənarlarının boşluq yivinin yarımdairəvi çamdarının yaratdığı boşluqya sıxılmaması üçün çuxurdur.
Əsas tətbiqlər
Mühəndislik maşınları, kənd təsərrüfatı texnikası, enjeksiyon mexanizmləri, yükləmə və boşaltma platformaları, dəstək silindrləri, sənaye maşınları, preslər, metallurgiya silindrləri.

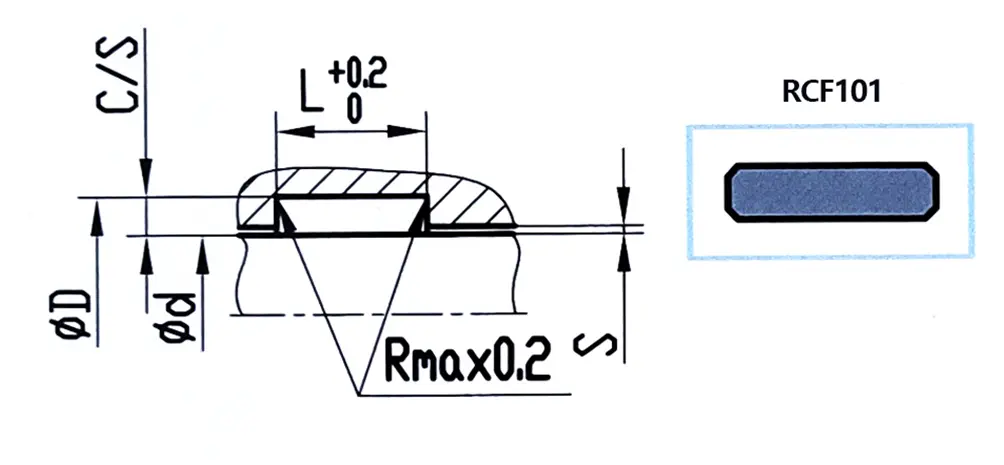

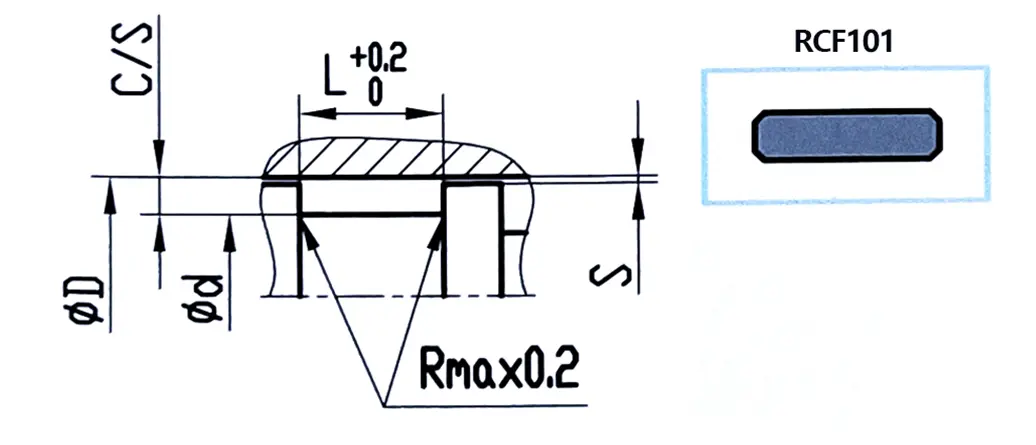

Piston çubuğu üçün bələdçi ring yivinin nümunəsi
| Φd f8 | Φd h8 | L + 0.2 | c / s | Radial rəsmiləşdirmə s |
| 6-29.9 | Φd + 3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | Φd + 3 | 5.6 | 1.5 | 0.25-0.4 |
| 50-99.9 | Φd + 5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | Φd + 5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | Φd + 5 | 25 | 2.5 | 0.50-1.1 |
| > 1000 | Φd + 8 | 25 | 4 | 0.60-1.2 |
Bir piston bələdçi ring yivinin nümunəsi
| Φd h8 | Φd f8 | L + 0.2 | c / s | Radial rəsmiləşdirmə s |
| 6-29.9 | Φd-3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | Φd-3 | 5.6 | 1.5 | 0.25-0.4 |
| 50-99.9 | Φd-5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | Φd-5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | Φd-5 | 25 | 2.5 | 0.50-1.1 |
| > 1000 | Φd-8 | 25 | 4 | 0.60-1.2 |
Material
1. PTFE (orta və yüngül yüklər üçün);
2. Pom və ya PA (yüngül yüklər üçün);
3. Fenolik qatran + parça lifi (ağır yüklər üçün)
Bələdçi Ring eni və nömrəsi seçimi
Formula əvvəlcədən t = (f * f) / (D * pr) müəyyənləşdirmək üçün istifadə edilə bilər
T: Bələdçi üzüyü (mm), f: maksimum radial yük (n), f: təhlükəsizlik amili, pr: maksimum icazə verilən radial yükü (n / mm²), d: və ya piston çubuğunun (mm)
Misal: D = 60mm, F = 40MN, PR = 90N / MM², F = 2, T = 40000 * 2/0 * 90 = 14.8mm
Hesablanmış seçim, t = 15mm və ya eni 9.7mm olan iki bələdçi üzükləri olan bir bələdçi halqasını seçməkdir. 9.7mm eni ilə iki bələdçi üzük seçilsə, təhlükəsizlik amili 2.6-a qədər artırıla bilər. Ümumiyyətlə, tövsiyə olunan təhlükəsizlik amili f = 2-dir
Kəsmə uzunluğunun müəyyənləşdirilməsi
L = 3.14 * (d-w) -k piston üçün
L = 3.14 * (d + w) -k piston çubuğu üçün
K, temperatur sabitdir, 0,8 temperatur 120 dərəcədən aşağı olduqda 0.8 seçilir və temperatur 120 dərəcə yuxarı olduqda 2.0 seçilir.
Kəsmə boşluğu z hesablanması
|
|
Fenolik qatran / pom | Ptfe |
| Piston çubuğu üçün | 0.050 (φd + w) | 0.042 (φd + w) |
| Piston üçün | 0.050 (φd-w) | 0.042 (φd-w) |
Kəsik növü

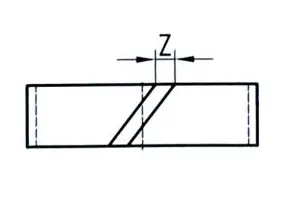

30 ° Bevel kəsildi
Düz kəsmə (əsasən fırlanma və ya yelləncək və qeyri-standart yivlər üçün istifadə olunur)

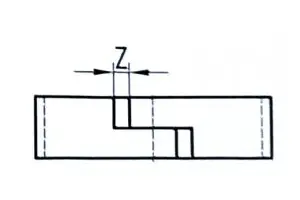

Z şəkilli kəsik (həmçinin möhürləmə funksiyası var)
