Professional möhürləmə həlləri tədarükçüsü olaraq, Ruichen möhürləri tərəfindən başladılan toz möhürü dönən möhürlərin serialları, tozun qarşısının alınması və ekoloji uyğunlaşma üçün sənaye sahəsinin əsas ehtiyaclarını tam əhatə edən şaxələndirilmiş dizayn və hədəf funksiyalara malikdir.
Texniki dizayn baxımından toz möhürü dönən möhürlər seriyası məhsulları rahatlıq üzərində qurulur. İSO 6195-a standart bir yivlərə uyğun olan və yığcam kosmik ssenarilərə uyğun olan ekstrüde edilmiş xarici diametrlərlə quraşdırılmış ümumi möhürlər (RCA101 / 104/105) var. İnteqrasiya əleyhinə skeletlər (məsələn, RCA103 / 106 kimi), eksenel açıq yiv dizaynı ilə dinamik yüklər altında struktur sabitliyini artıran modellər də mövcuddur (ISO 6195-B). Xüsusi iş şəraiti üçün, RCA107 30 ° meylli yiv qurğusunu dəstəkləyir və imperiya və metrik avadanlıqlara uyğundur, RCA108 isə köhnə silindrlərin saxlanması dizaynını, transformasiya dəyərini əhəmiyyətli dərəcədə azaltmaqla təmin edir.

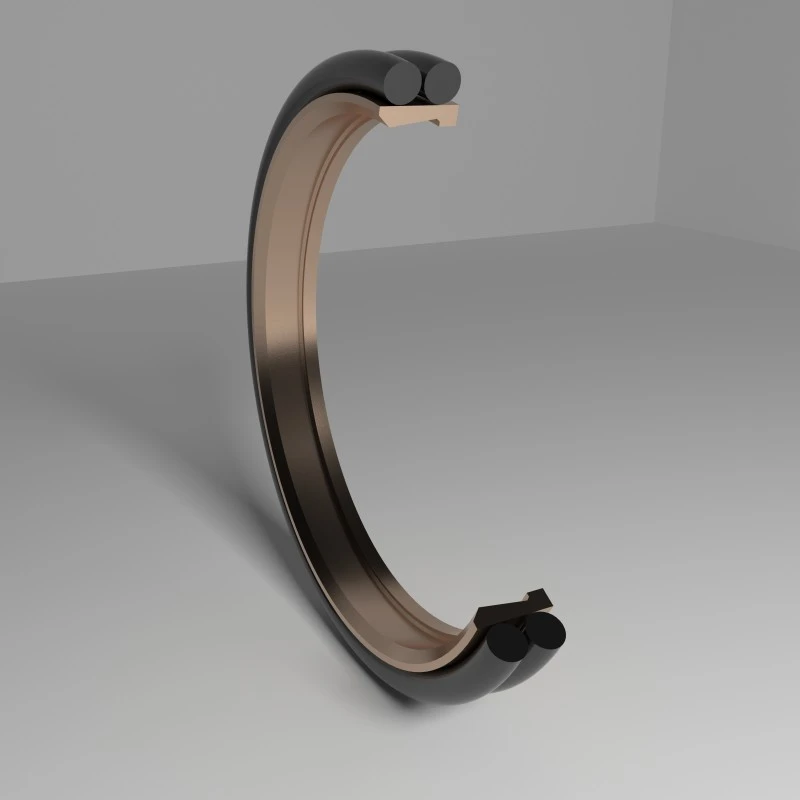

Performansın optimallaşdırılması baxımından, innovativ quruluşlar vasitəsilə etibarlılığı artırırıq: RCA101 neft referansının yiv dizaynı neft reflüi təbliğ edir və çirkləndirici yığımı azaldır; İkiqat dodaq və ya köməkçi dodaq quruluşu (RCA109 / 111/112 və s.) İkili hərəkət tozu və neft maneəsi əldə etmək üçün birləşdirilmiş möhürlə birləşdirilmiş möhürlə birləşdirilmişdir; PTFE (politetrafluoroetilen) material və o-ring (RCA115 ~ 119) kompozit dizaynı (RCA115 ~ 119), təxminən 250 ° C yüksək temperaturlara davamlıdır və kimyəvi korroziyaya davamlıdır, kimyəvi korroziyaya davamlıdır, məsələn, yarımkeçiricilər, yemək və dərman kimi təmiz mühitlərə uyğundur. Ekstremal iş şəraiti üçün, RCA213, palçıq və tar kimi yapışqan çirkləndiricilərə qarşı çıxmaq və daxili möhürü eroziyadan qorumaq üçün yüksək sərtlik materiallarından istifadə edərək DA seriyası ilə birlikdə istifadə olunur.
Tətbiq baxımından, RCA seriyası mühəndis maşınları, dağ-mədən avadanlıqları, hidravlik və pnevmatik sistemlər və dəqiq sənaye sahələrinə geniş şəkildə uyğunlaşdırılmışdır. Məsələn, RCA111 / 211, hidravlik silindrlər üçün ikiqat qorunma təmin edən 1.6MPA yüksək təzyiqə tab gətirə bilər; RCA115 ~ 119, sürünməyən və aşağı sürtünmə xüsusiyyətləri səbəbindən dəqiq avadanlıqların tozun qarşısının alınması üçün ilk seçim oldu; RCA108, yivin dəyişdirilməsinə ehtiyac olmadan köhnə avadanlıqların saxlanması üçün sürətli bir həll təqdim edir. Materiallar baxımından ətraf mühitin qorunması və performansına bərabər əhəmiyyət verməkdə israr edirik. PTFE modifikasiya texnologiyası həm özünü yağlama, həm də aşınma müqavimətini nəzərə alır. O-ring elastomerləri (məsələn, Nbr) möhürləmə sabitliyini təmin edir. Bəzi modellər (məsələn, RCA119) təmiz seminarların ciddi tələblərinə cavab vermək üçün silikonsuz bir formuldan istifadə edir. Uzun illərdir Ruichen möhürləri həmişə "dəqiq uyğunlaşma və uzunmüddətli qorunma" a yönəldilmişdir. RCA seriyası vasitəsilə müştərilərə toz müdaxiləsi, yağ sızması və yüksək temperaturlu korroziya kimi çətinliklərin öhdəsindən gəlməyə kömək edir, avadanlıqların səmərəli istismarı üçün etibarlı zəmanət verir.
Məhsul xüsusiyyətləri və tətbiqləri:
Əsas tətbiq: Yağ silindr üçün standart tozverici
Üstünlüklər: Toz möhürü dönmə möhürləri əla sürtünmə və toz keçirməyən effektləri ilə quraşdırmaq asandır. Boşluqdakı əks istiqamətdə hərəkət etməyəcəklər və möhür ring və toz keçirməyən üzük arasında təzyiq açılmayacaqlar.
Material: poliuretan, rezin
Xüsusi tətbiq sahələri:
Ümumi toz keçirməyən (RCA101 ~ 105/113/114): Toz müdaxiləsinə müqavimət göstərmək üçün mühəndis maşınlarında və avtomatlaşdırma avadanlıqlarında geniş istifadə olunur.
Ağır və texniki ssenarilər (RCA103 / 106/108): Skelet dəstəyi və flanş düzəltmə dizaynı, mədən maşınları və köhnə silindr çevrilməsi kimi yüksək yüklü ssenarilər üçün uyğundur.
Həssas və sərt mühit (RCA115 ~ 119): Yarımkeçirici, qida və tibb və digər sənaye sahələri, sürünən, aşağı sürtünmə və korroziya müqavimətinin tələblərinə cavab verir.
Çox standart uyğunluq: RCA107 Britaniya avadanlıqlarını dəstəkləyir və RCA seriyası seçmə prosesini asanlaşdırmaq üçün ISO 6195 standart yivlərini tam əhatə edir.

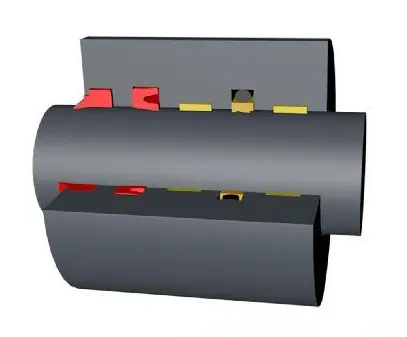

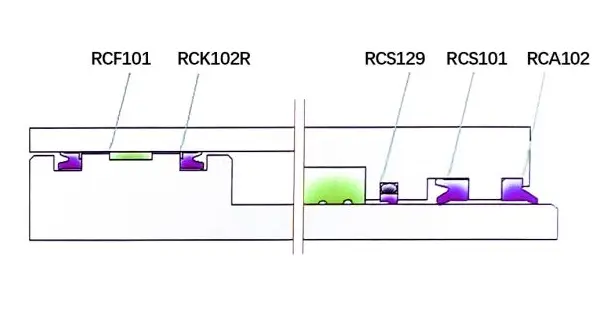

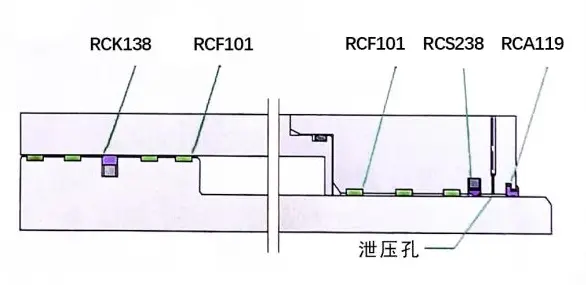

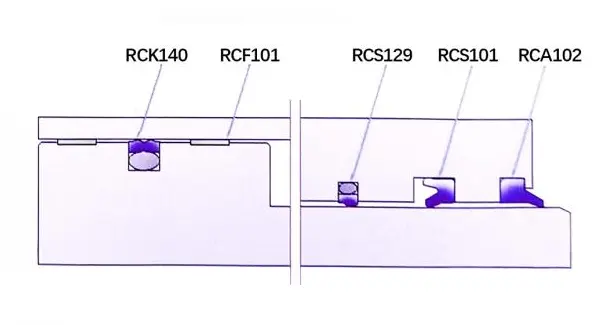

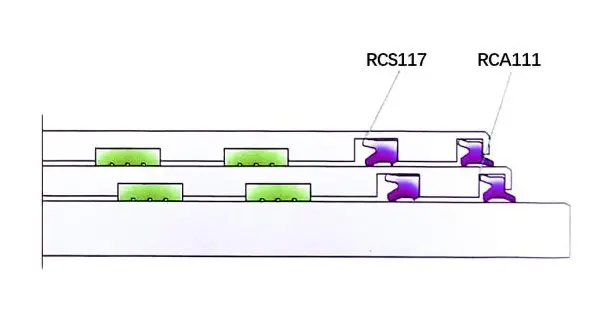

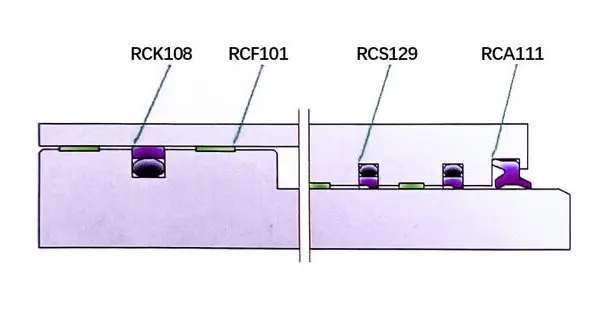

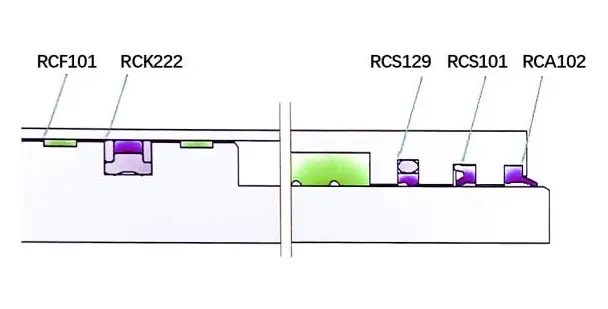

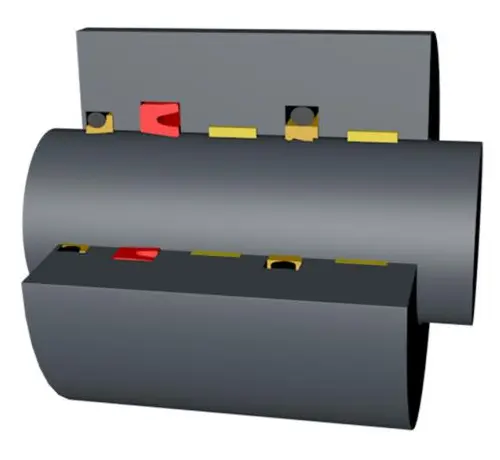

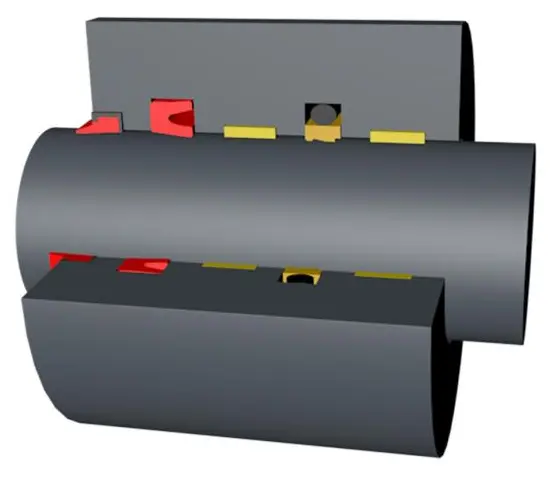

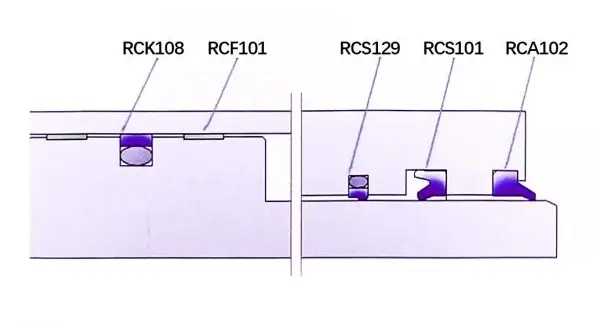

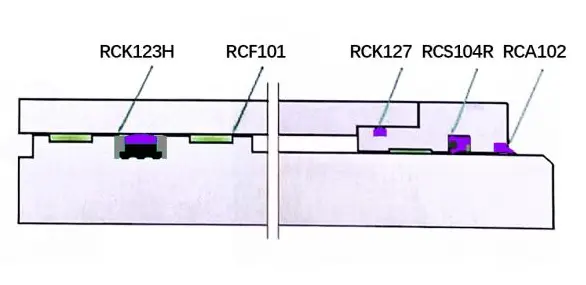

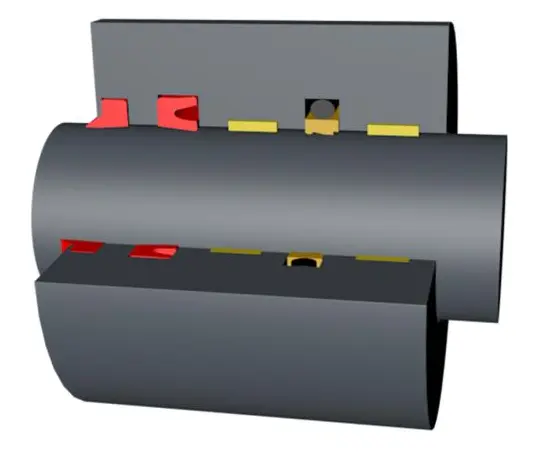

Sızdırmazlıq proqramı və silindr dizaynı
Ağır Sənaye: Sənaye Nümunələri: Ağır dəzgahlar (Döymə maşınları, hidravlik preslər, əyilmə maşınları və s.), Metallurgiya (yayma dəyirmanları, agc silindrlər və s.)

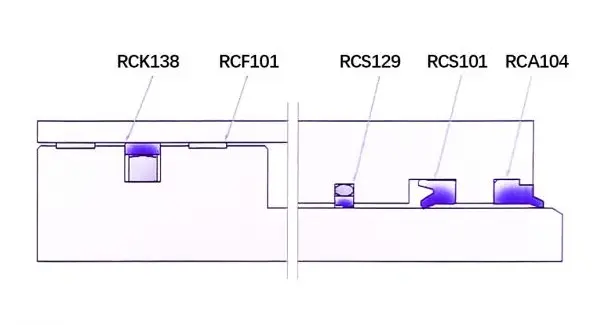

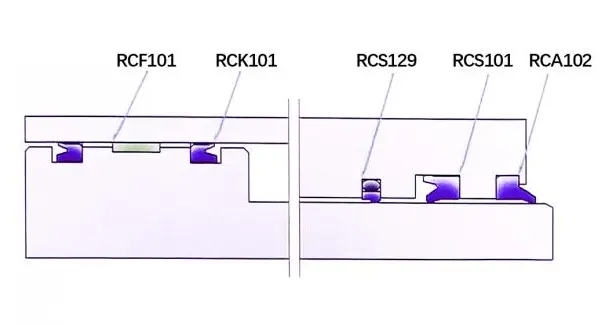

Tövsiyə olunan möhürləmə dizaynı:
Ağır döymə maşını
Metallurgiya AGC
Hidravlik Dəstək Sütun Silindr
Hidravlik Dəstək Mühafizəsi Jack
Kran qaldırıcı silindr
Kran luffing silindr
Orta Sənaye: Sənaye Nümunələri: Qaldırıcı avadanlıq, Kənd Təsərrüfatı Maşınları, İşıq nəqliyyat vasitələri, Qaldırıcı platformalar, dəzgahlar (əyilmə maşınları, enjeksiyon maşınları, freking, forkliftlər, zibil maşınları)
Tövsiyə olunan möhürləmə dizaynı:
Əyilmə maşını
Yük maşını qaldıran cihaz
Kənd təsərrüfatı texnikası
Qaldırıcı platforma
Light sənayesi: Sənaye Nümunələri: dəzgahlar, forkliftlər, enjeksiyonlar, kənd təsərrüfatı texnikası, balacalar
Tövsiyə olunan möhürləmə dizaynı:
Kiçik forklift
Enjeksiyon qəlibləmə maşını

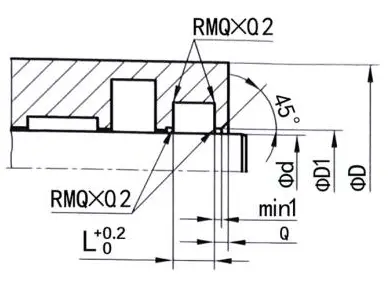

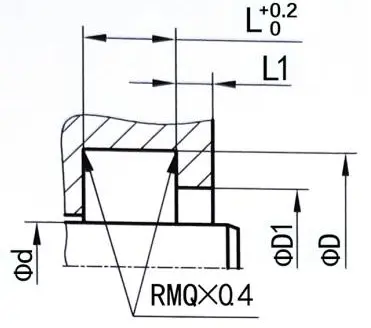

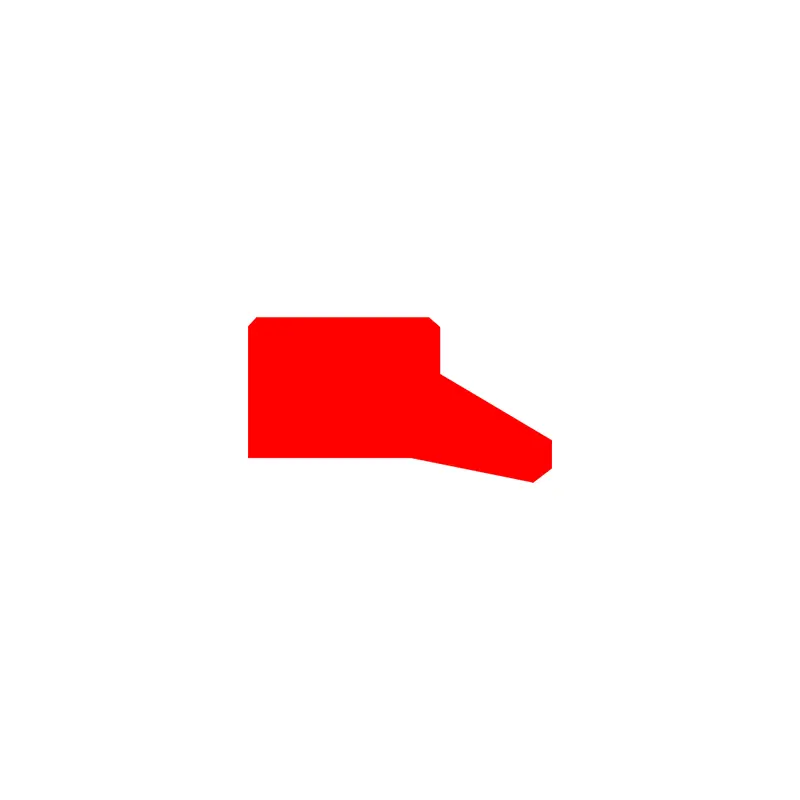

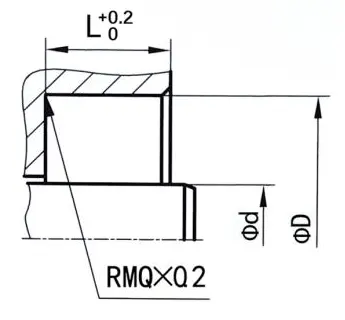

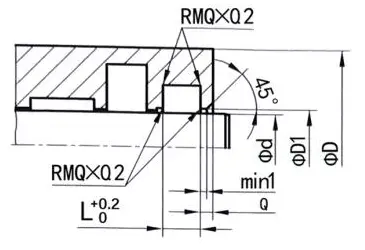

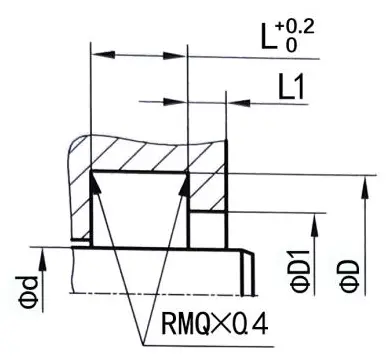

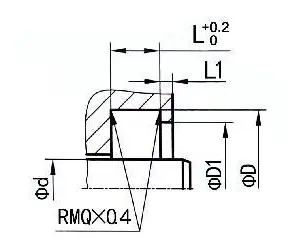

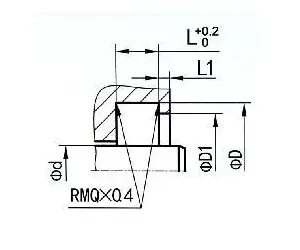

Toz möhür yivi

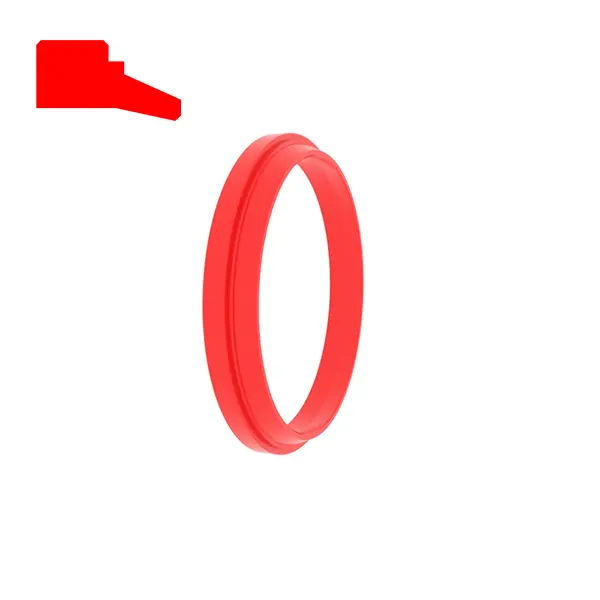

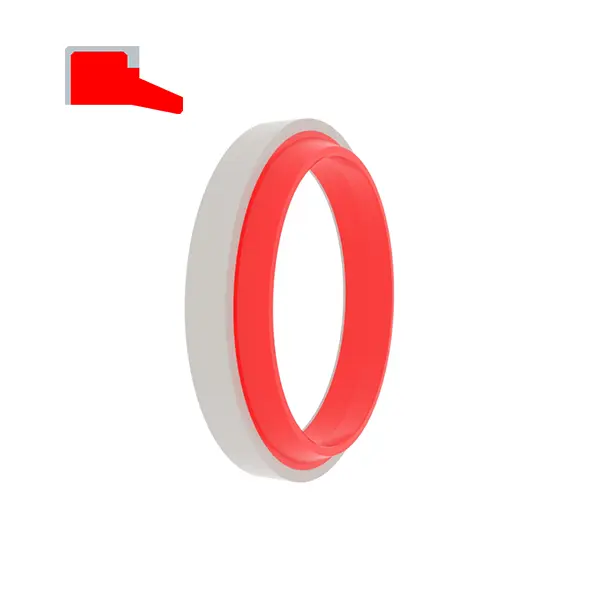

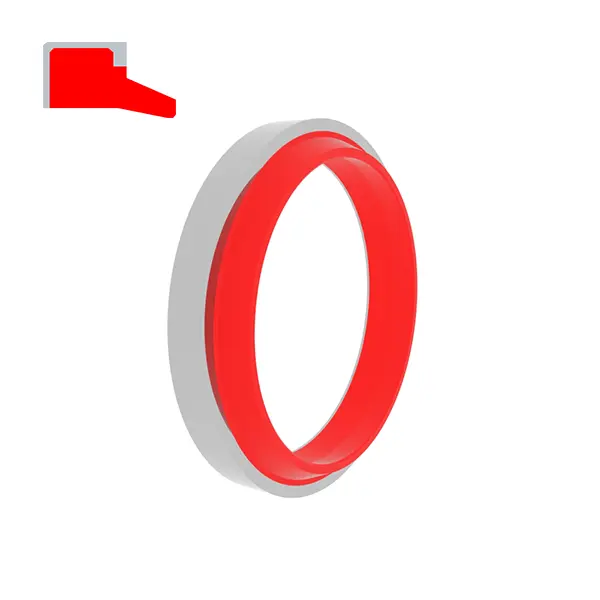

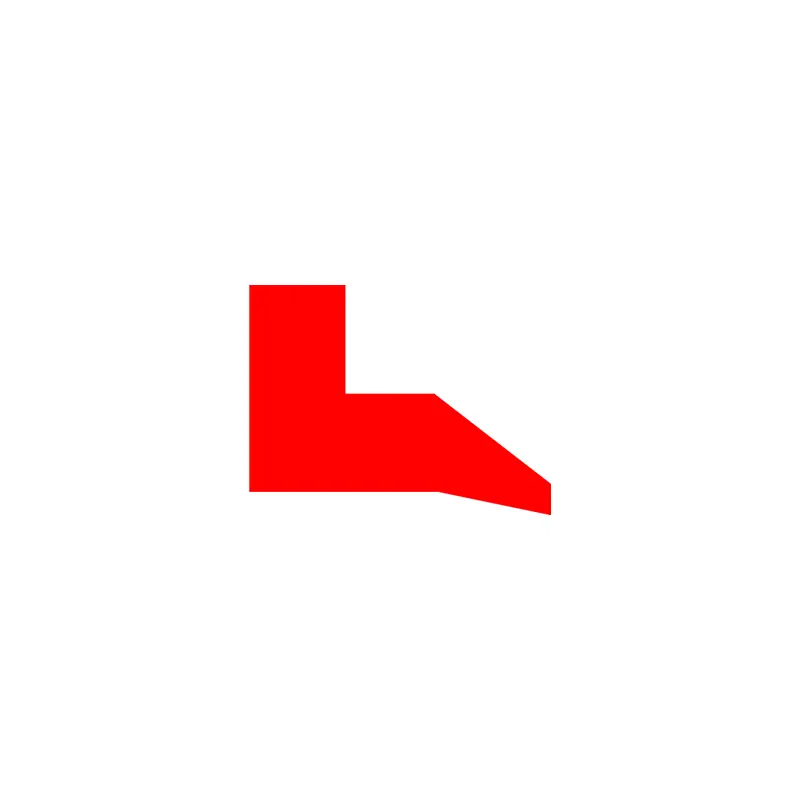

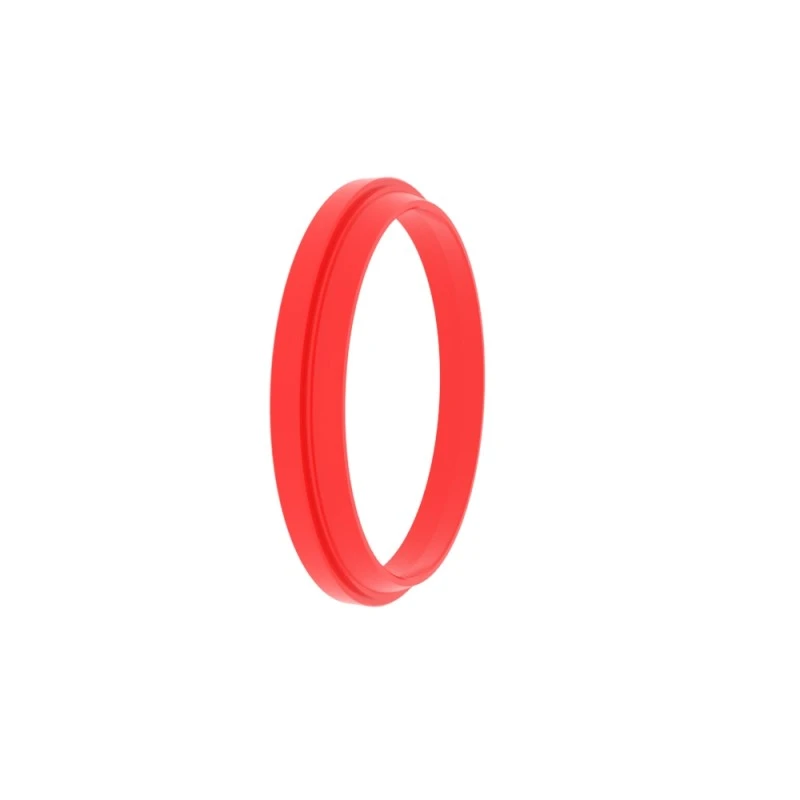

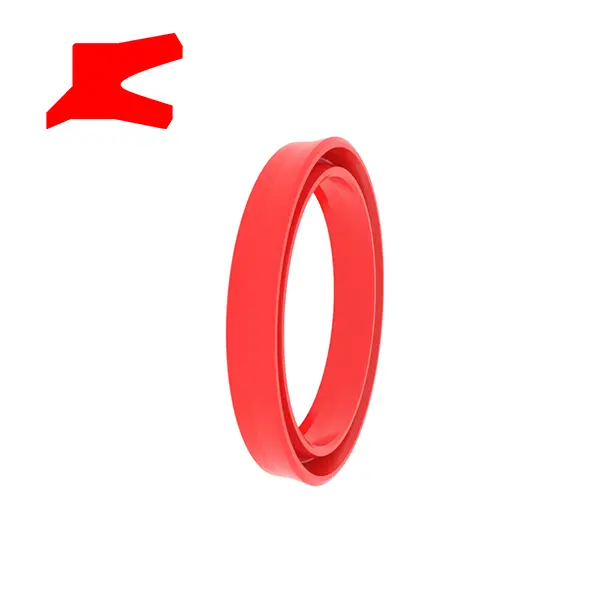

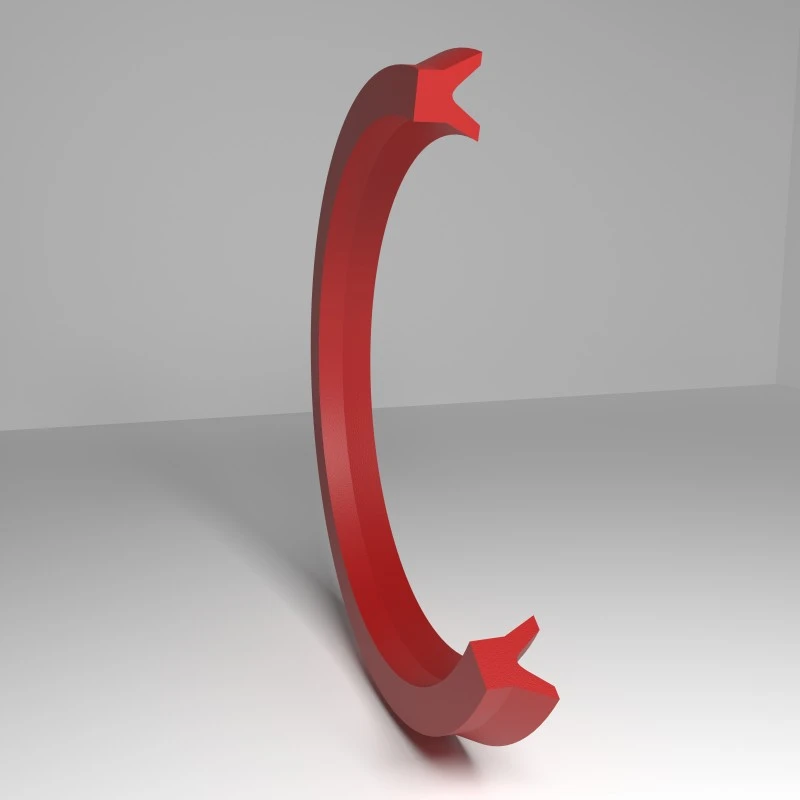

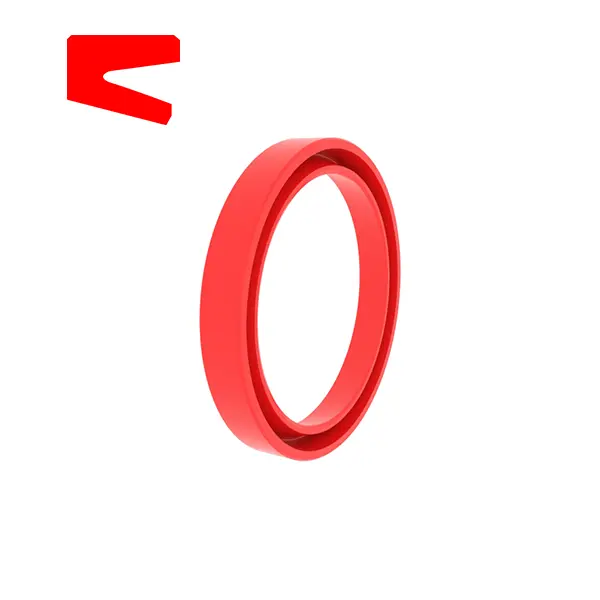

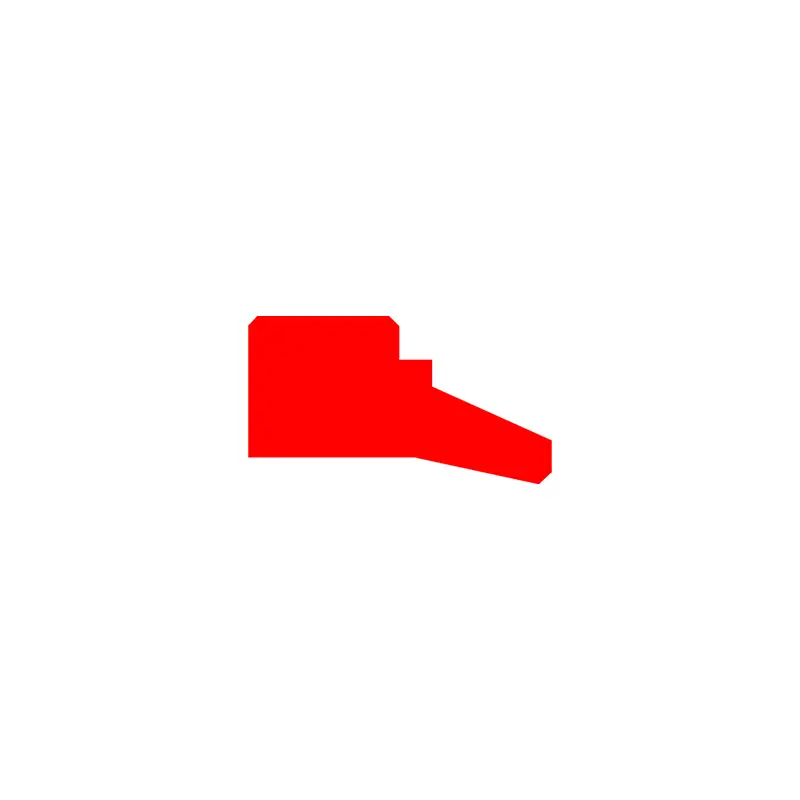

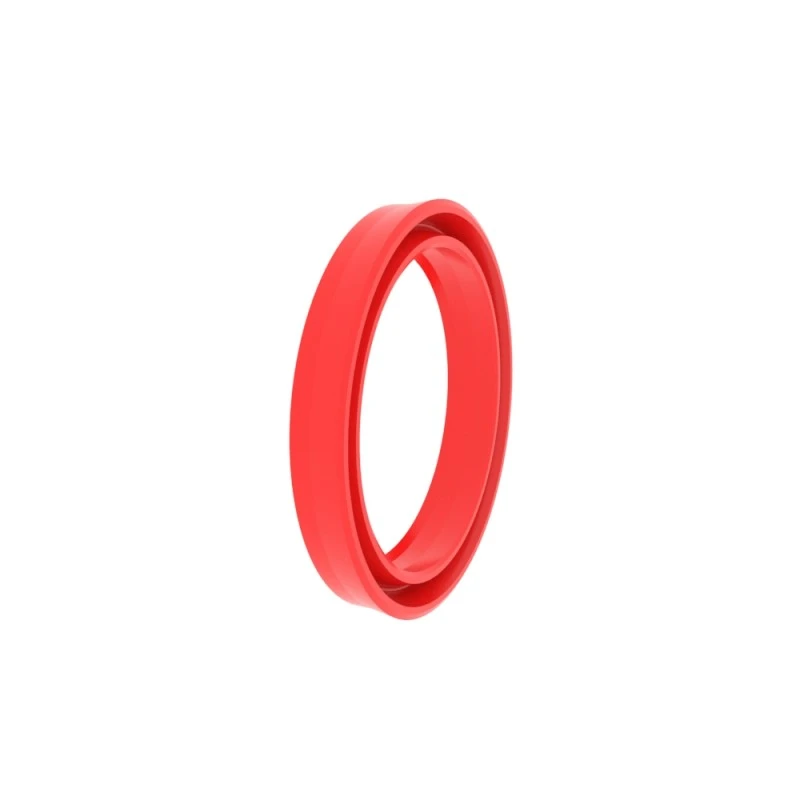

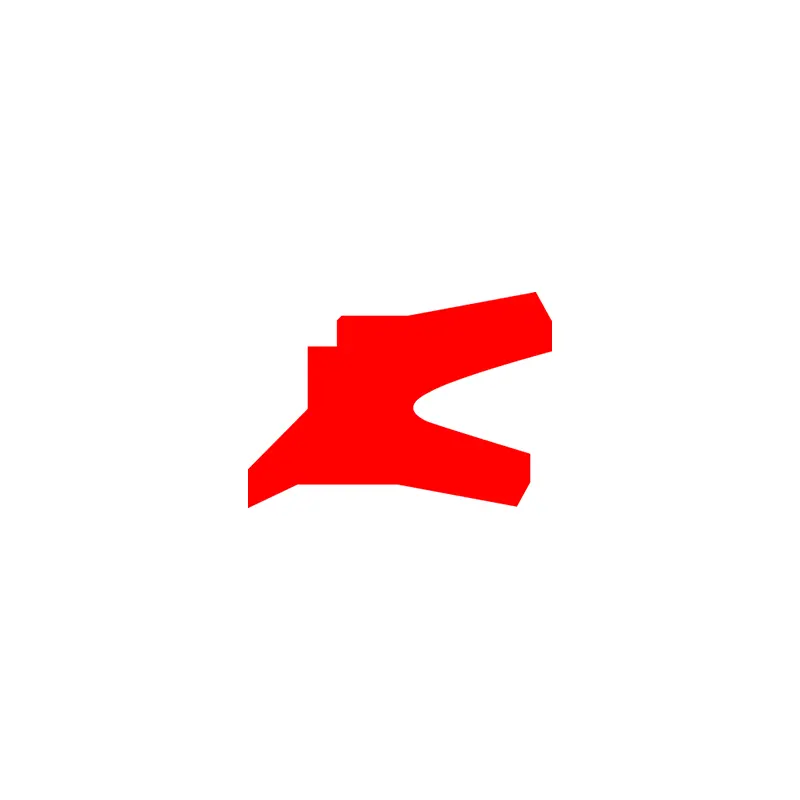

RCA101
Sifariş ölçüsü
Φd ...... Xarici Diametri
Φd ...... daxili diametrli
L ...... Grove eni
H ...... toz möhürünün ümumi hündürlüyü
| Səthi bitirmə | R tmax (μm) | R (mkm) |
| Sürüşmə səthi uyğun rezin / poliuretan möhürləri Sürüşmə səthi uyğun ptfe möhürləri | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Yivli Yivli tərəfi | ≤6.3 ≤15 | ≤1.6 ≤3 |
| TP profil dəstək uzunluğu nisbəti | 50% -95% |
|
| Dözüm | |
| Φd1 H11 | L <10mm +0.2 |
| Φd H11 | L> 10mm +0.3 |
Sifariş üçün
Model: RCA101
Groove Ölçüsü: 100x108x4 / 7
Material: rc-pu-h
Möhür növü: RCA101, RCA104
Əsas tətbiq: Neft silindrləri üçün standart tozdan qorunma
Üstünlüklər: Sadə quraşdırma, əla sürtünmə və toz keçirməyən effekt, boşluqda tərs bir yumurtlama, möhürləmə üzüyü və toz halqası arasında təzyiq açma yoxdur.
Material: poliuretan, rezin
| Seal Groove Nümunələri | Aşağıdakılar standart yiv ölçüləridir (ölçü aralığında istənilən ölçülü toz möhürləri istehsal edilə bilər) | |||||||
 |

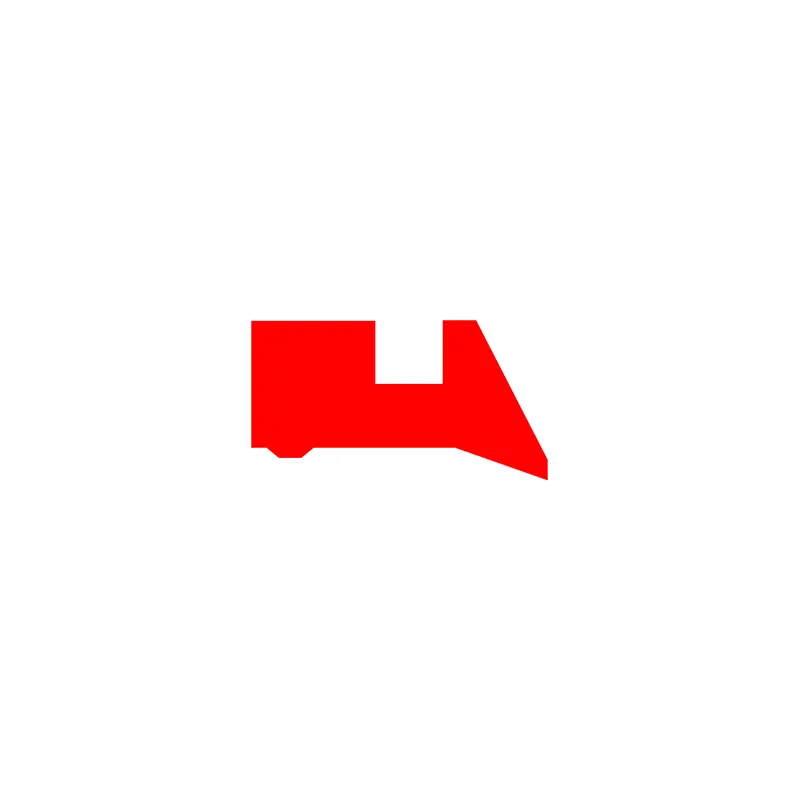

RCA101
|
Φd | Φd | Fd1 | L | L1 | H | |
| 6-100 | Φd + 8 | Φd + 6 | 4 | 1 | 7 | |||
|

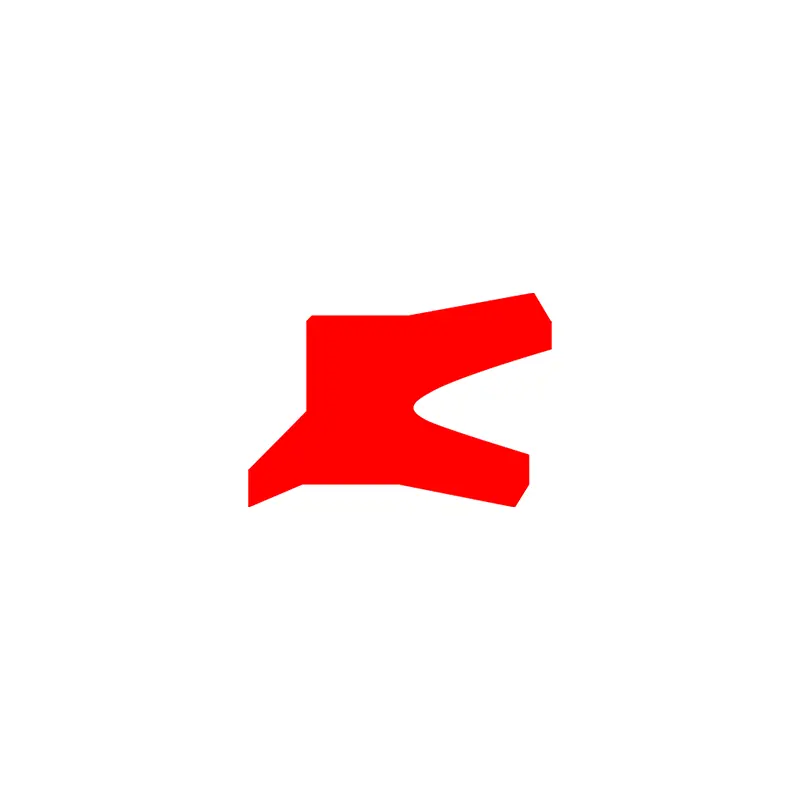

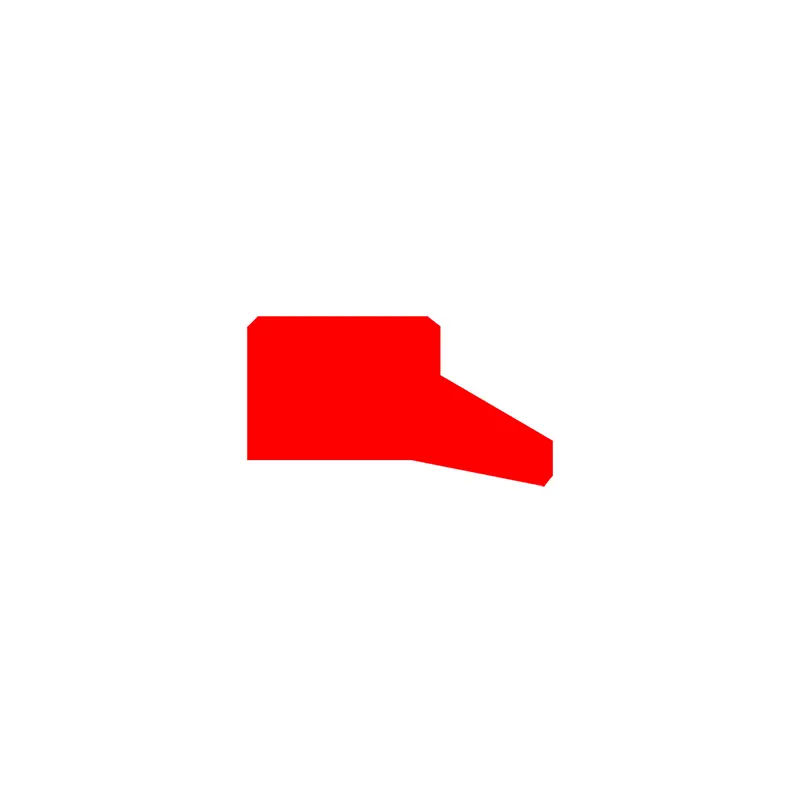

RCA104
|
100.1-149.9 | Φd + 12 | Φd + 9 | 5.5 | 1.5 | 10 | ||
| ≥150 | Φd + 15 | Φd11 | 6.5 | 2 | 13 | |||

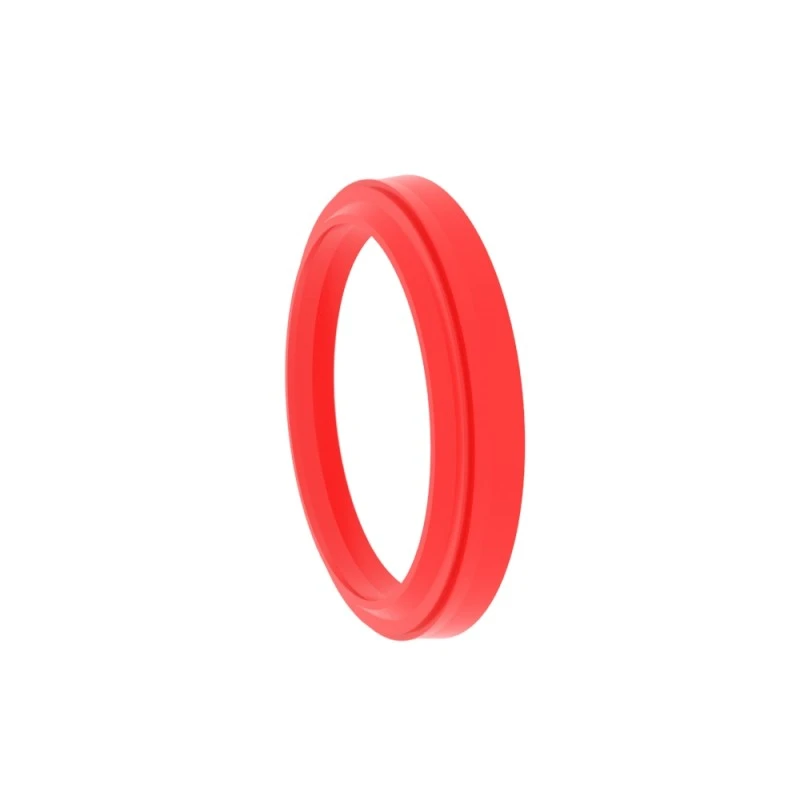

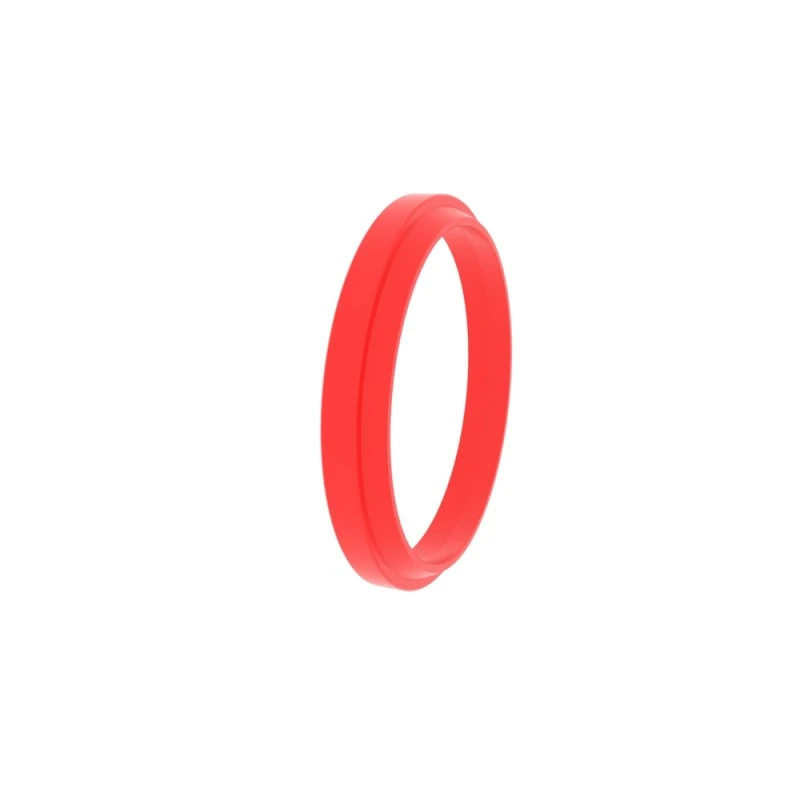

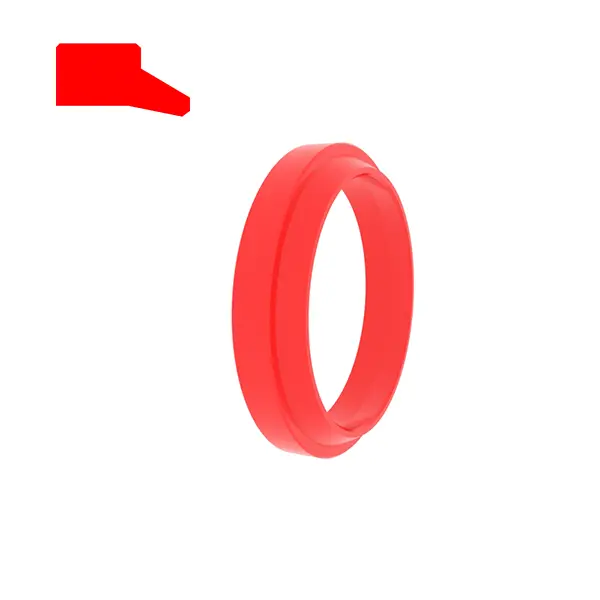

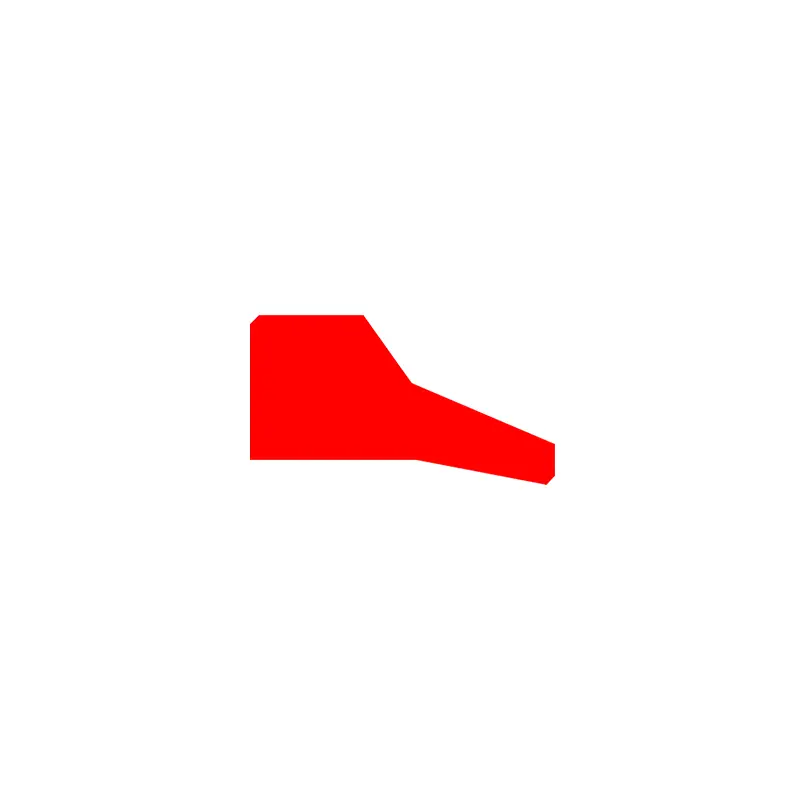

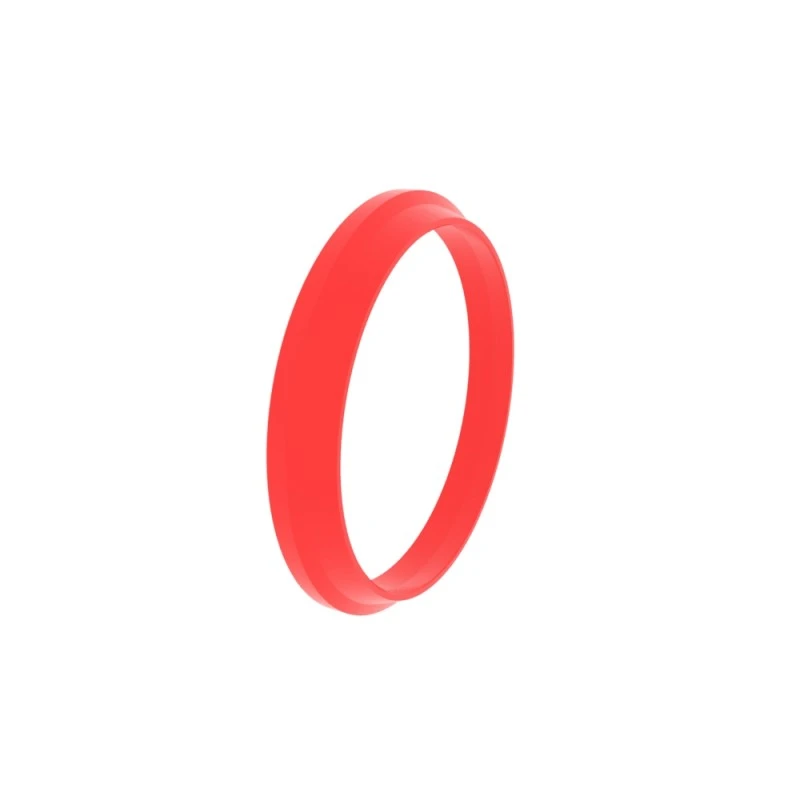

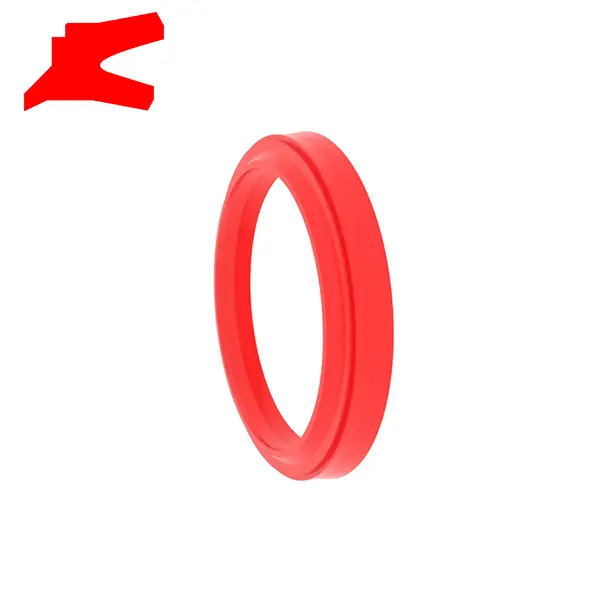

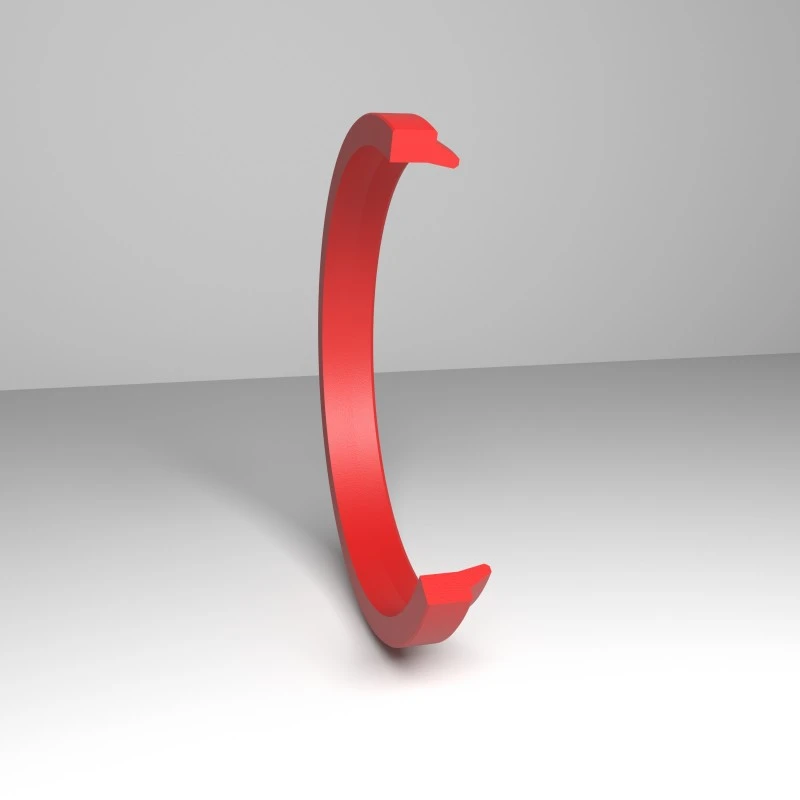

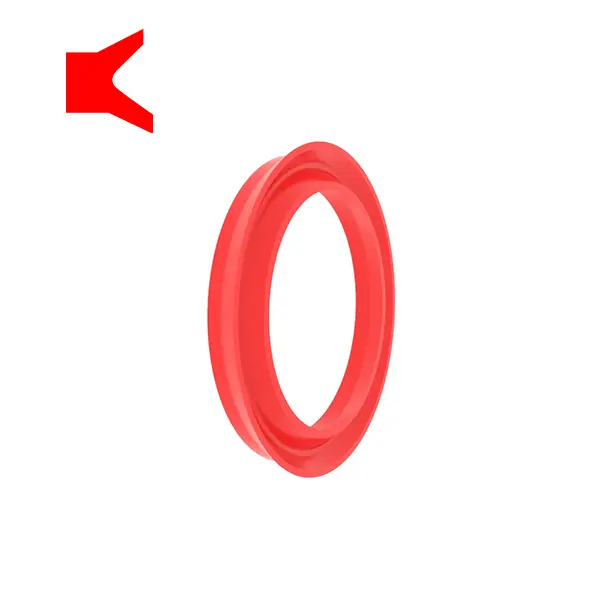

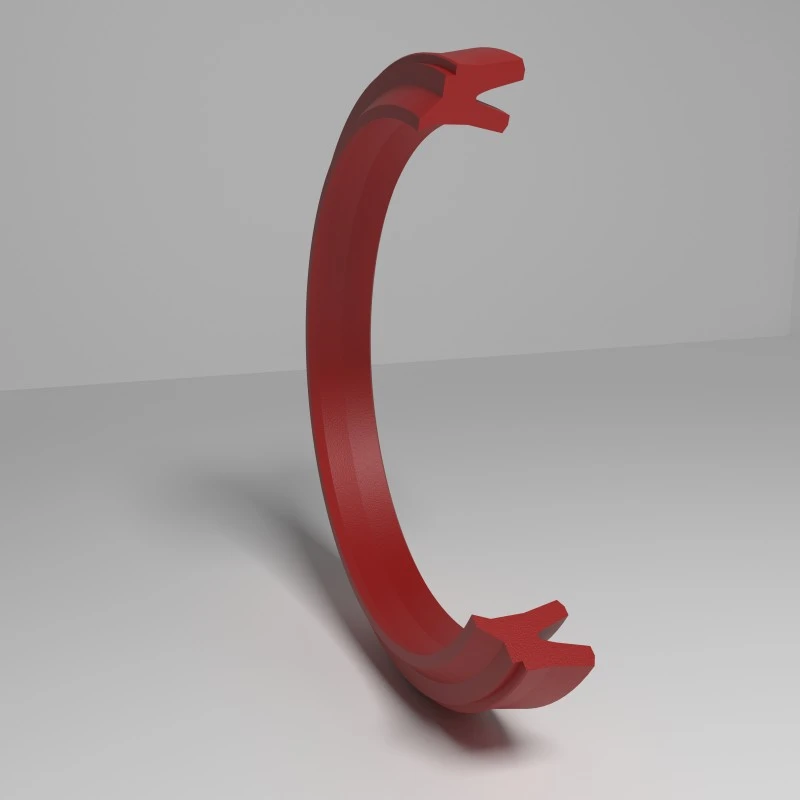

RCA102
Sifariş ölçüsü
Φd ...... Xarici Diametri
Φd ...... daxili diametrli
L ...... Grove eni
H ...... toz möhürünün ümumi hündürlüyü
| Səthi bitirmə | R tmax (μm) | R (mkm) |
| Sürüşmə səthi uyğun rezin / poliuretan möhürləri Sürüşmə səthi uyğun ptfe möhürləri | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Yivli Yivli tərəfi | ≤6.3 ≤15 | ≤1.6 ≤3 |
| TP profil dəstək uzunluğu nisbəti | 50% -95% |
|
| Dözüm | |
| Φd1 H11 | L <10mm +0.2 |
| Φd H11 | L> 10mm +0.3 |
Sifariş üçün
Model: RCA102
Groove ölçüsü / Ümumi toz möhürü hündürlüyü: 100x115x8.5
Material: rc-pu-h
Möhür növü: RCA102, RCA105, RCA211
Əsas tətbiq: əsasən sürüşmə birləşmə möhürləri ilə istifadə olunur
Üstünlüklər: Yaxşı sürtünmə performansı, RCA211 iki istiqamətli möhür
Material: (ultra yüksək sərtlik) poliuretan, rezin
| Seal Groove Nümunələri | Aşağıdakılar standart yiv ölçüləridir (ölçü aralığında istənilən ölçülü toz möhürləri istehsal edilə bilər) | |||||||
 |
RCA102
|
Φd | Φd | Fd1 | L | L1 | H | |
|
RCA105
|
6-49.9 | Φd + 8 | Φd + 4 | 5 | ≥2 | 6 | ||
|
RCA211
|
50-99.9 | Φd + 10 | Φd + 5 | 6 | ≥2 | 7 | ||
| > 100 | Φd + 15 | Φd + 7.5 | 8.5 | ≥2 | 11.5 | |||

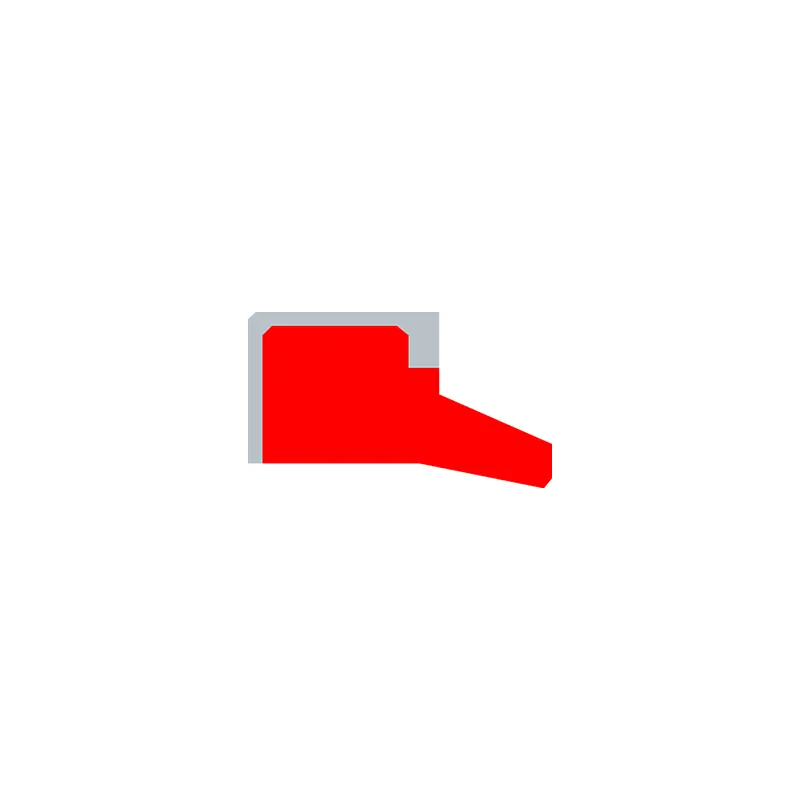

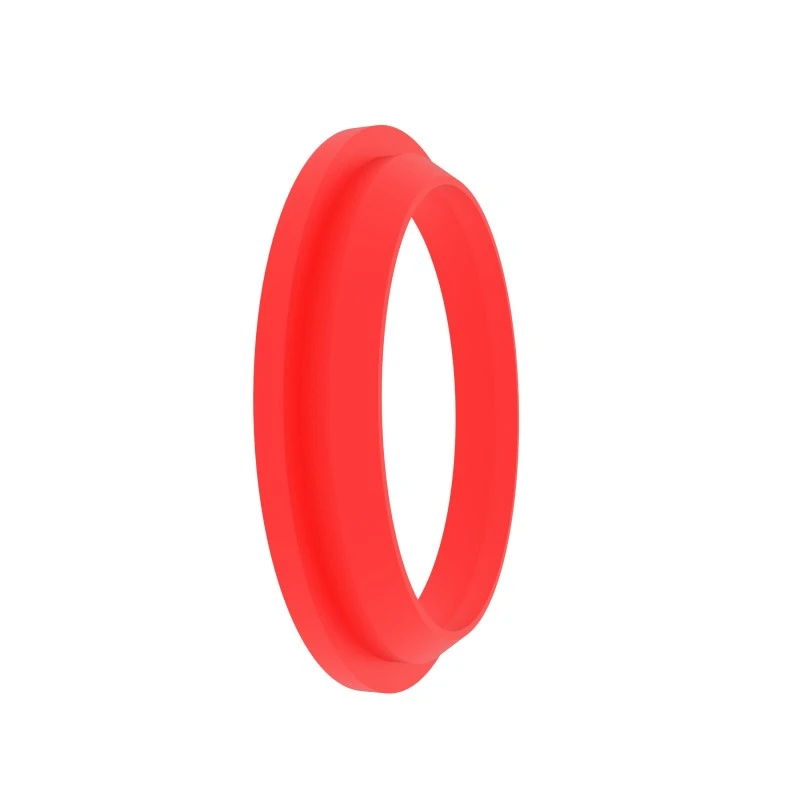

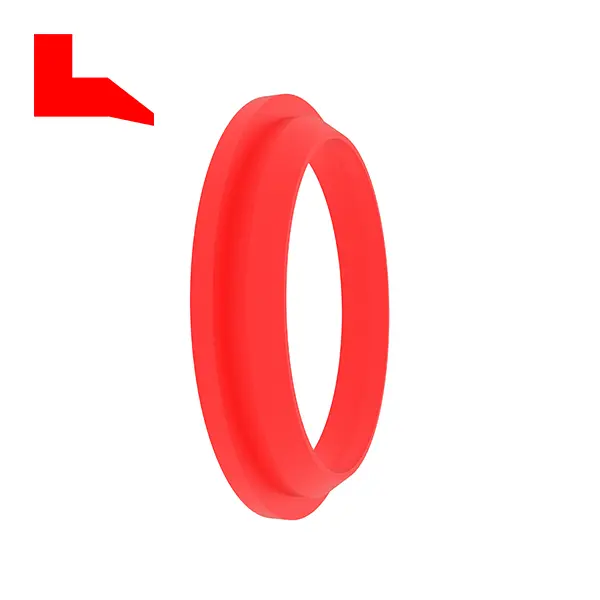

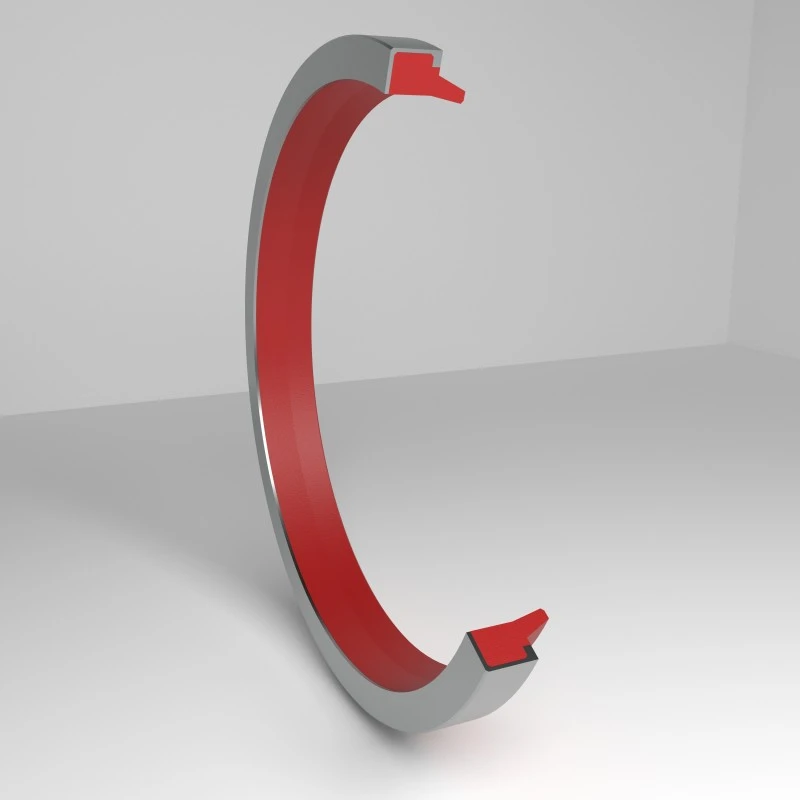

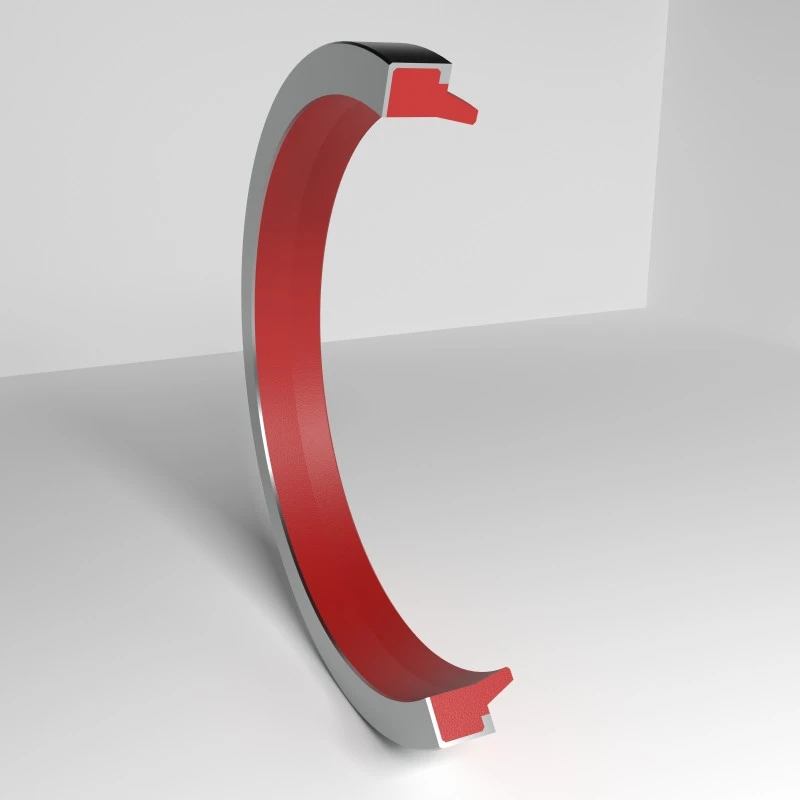

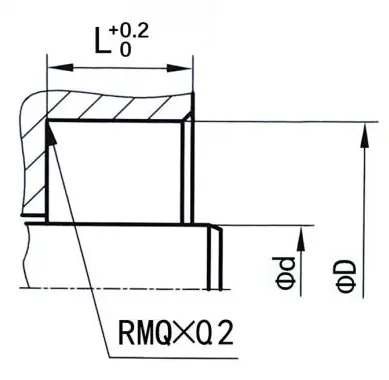

RCA103
Sifariş ölçüsü
Φd ...... Xarici Diametri
Φd ...... daxili diametrli
L ...... Grove eni
H ...... toz möhürünün ümumi hündürlüyü
| Səthi bitirmə | R tmax (μm) | R (mkm) |
| Sürüşmə səthi uyğun rezin / poliuretan möhürləri Sürüşmə səthi uyğun ptfe möhürləri | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Yivli Yivli tərəfi | ≤6.3 ≤15 | ≤1.6 ≤3 |
| TP profil dəstək uzunluğu nisbəti | 50% -95% |
|
| Dözüm | |
| Φd1 H11 | L <10mm +0.2 |
| Φd H11 | L> 10mm +0.3 |
Sifariş üçün
Model: RCA103
Groove Ölçüsü / Ümumi Toz Seal Hündürlüyü: 100x115x9 / 12
Material: RC-Pu-H + POM
Möhür növü: RCA103, RCA106
Əsas tətbiq: Standart silindrlər və açıq yivlər üçün
Üstünlüklər: sürtünmə əleyhinə performans yaxşıdır və dəstək üzüyü yiv və möhür arasında meydana gələn oksidləşmənin qarşısını alır və boşluqdakı yerləşmə və uyğunluq möhkəmdir.
Material: (ultra yüksək sərtlik) poliuretan + polioksimetilen, rezin + polioksimetilen
| Seal Groove Nümunələri | Aşağıdakılar standart yiv ölçüləridir (ölçü aralığında istənilən ölçülü toz möhürləri istehsal edilə bilər) | |||||
 |
RCA103
|
Φd | Φd | L | H | |
| 6-9.9 |
Φd + 8 | 5 | 8 | |||
|
RCA106
|
10-99.9 | Φd + 10 | 7 | 10 | ||
| 100-200 | Φd + 15 | 9 | 12 | |||
| > 200 | Φd + 20 | 12 | 16 | |||

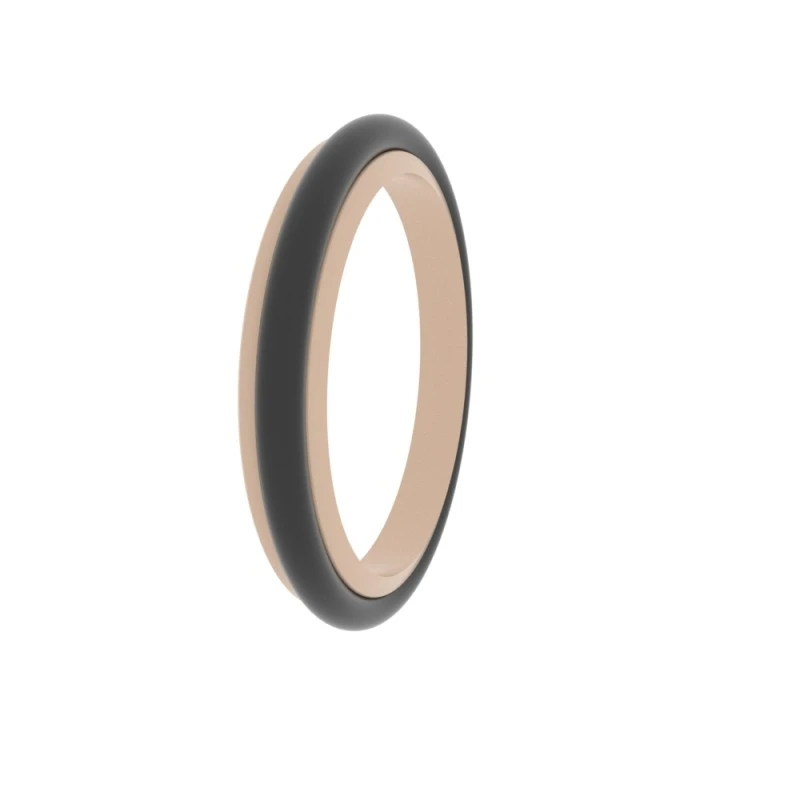

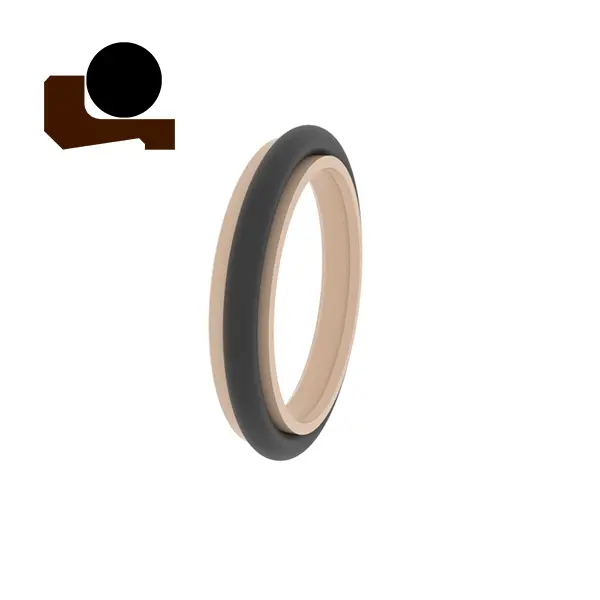

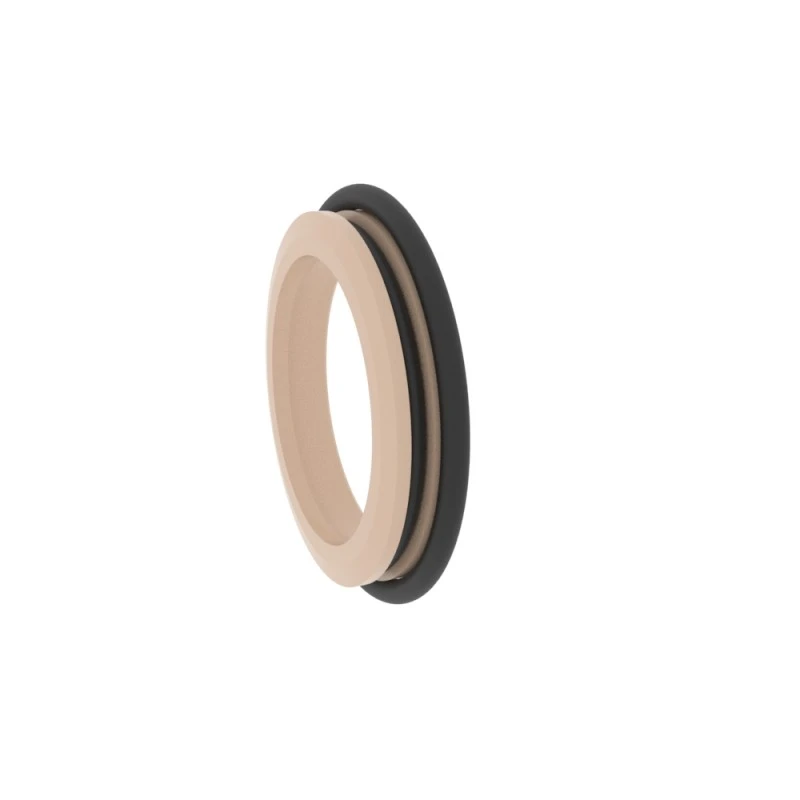

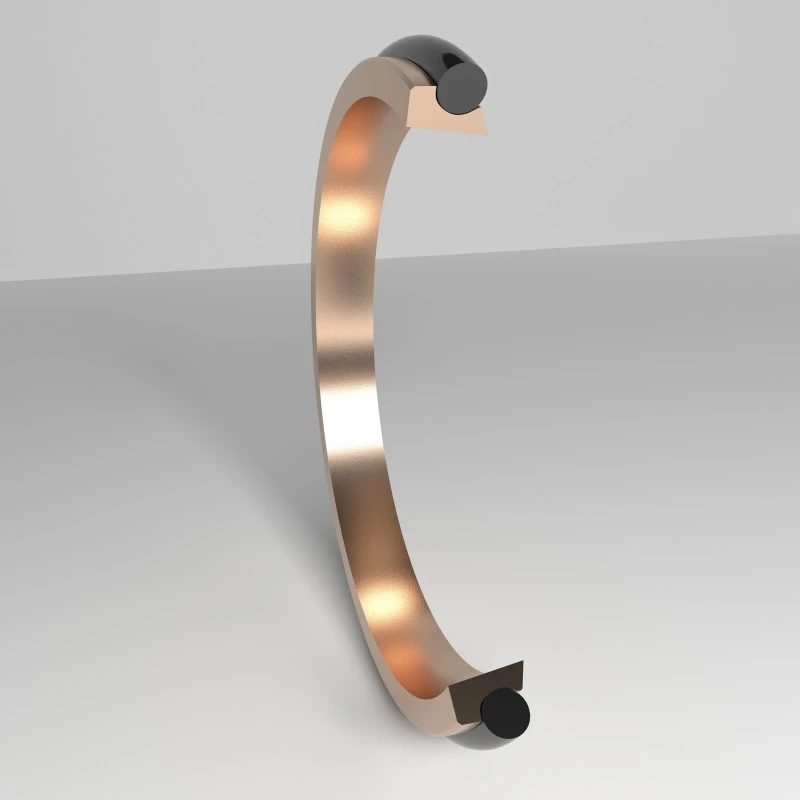

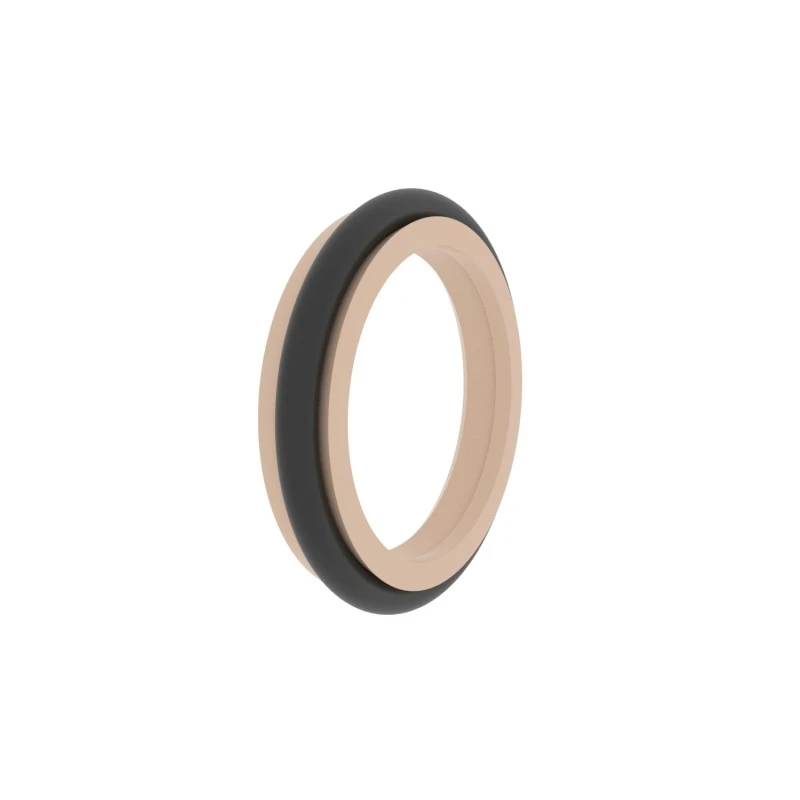

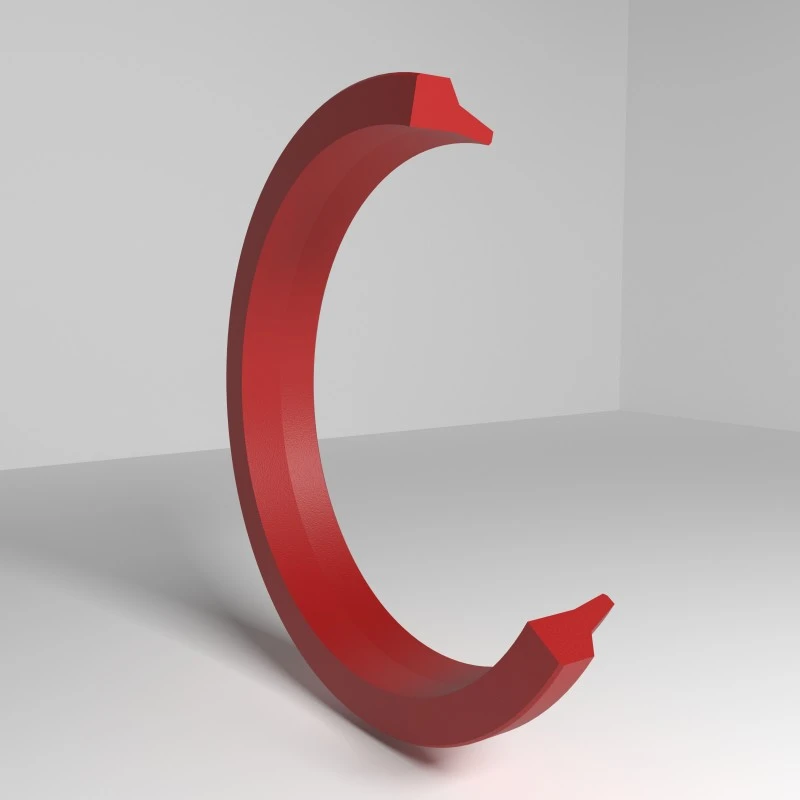

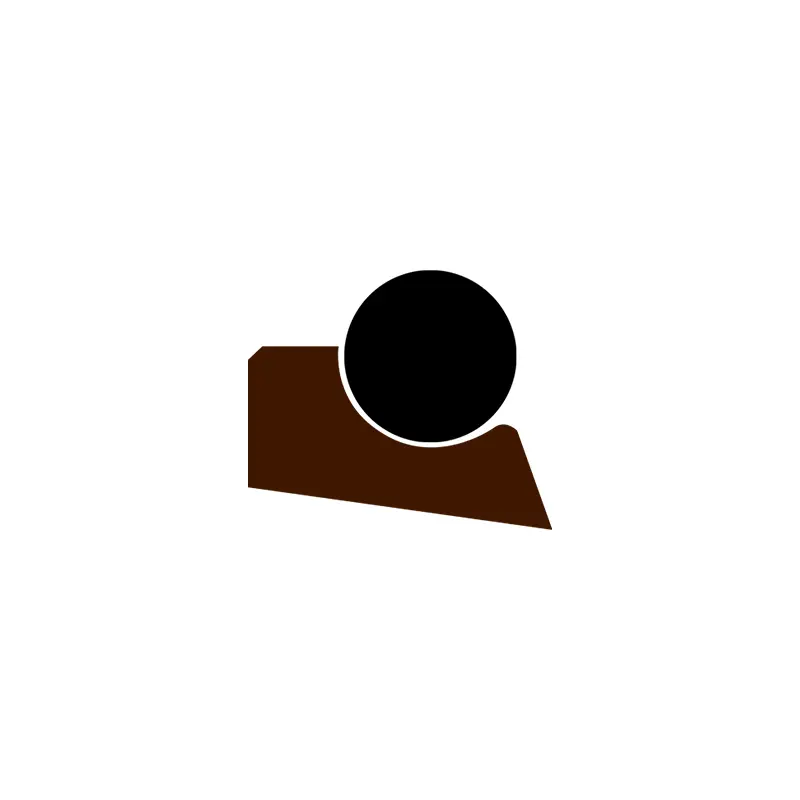

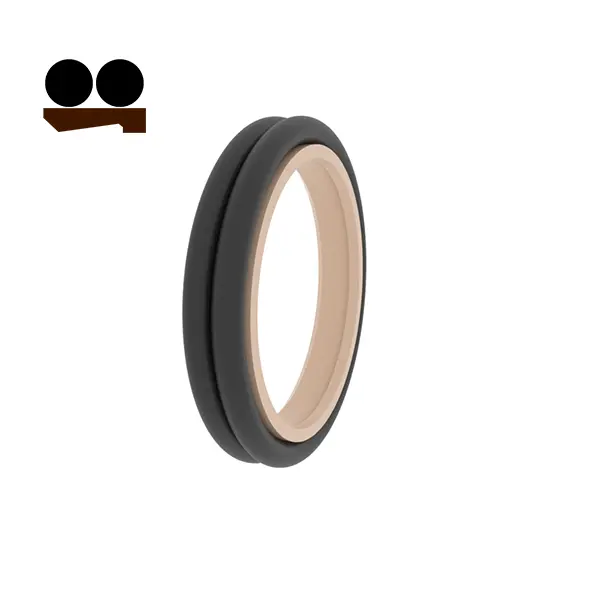

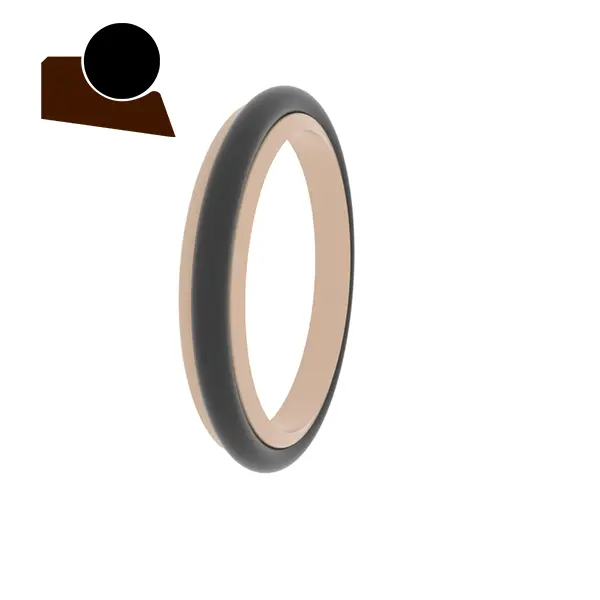

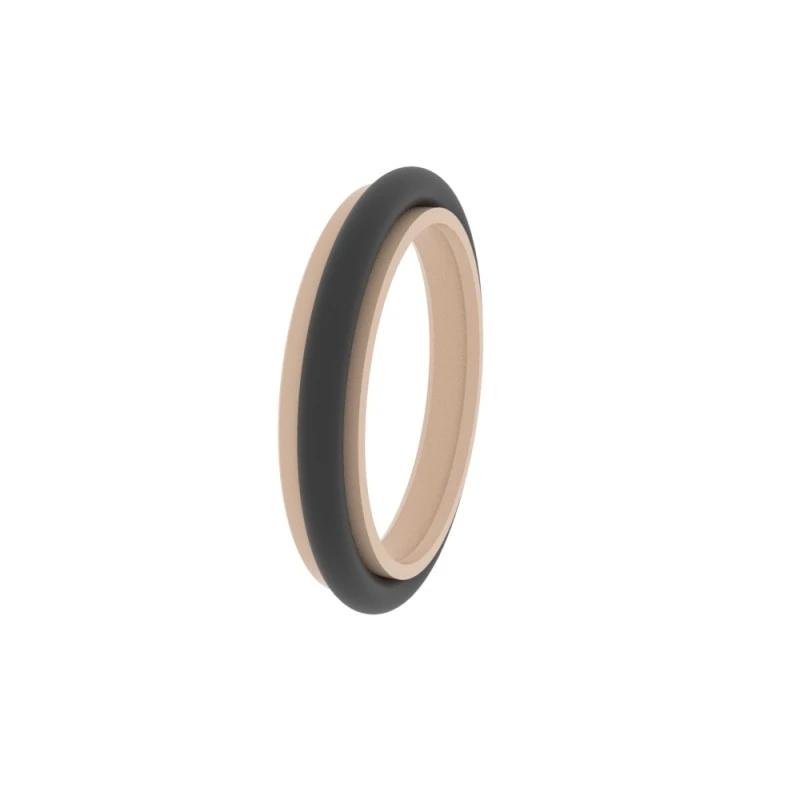

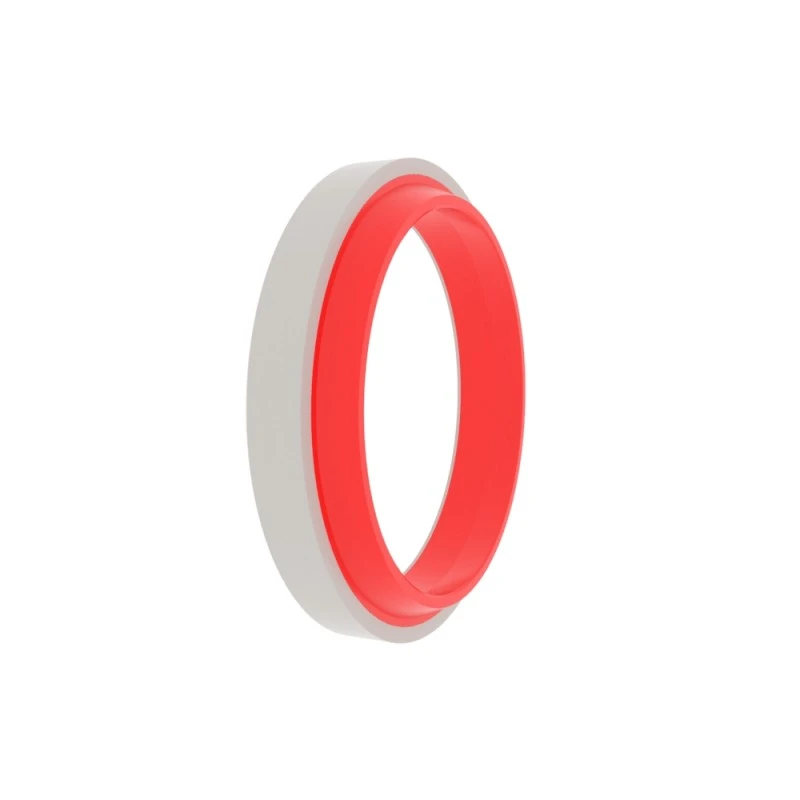

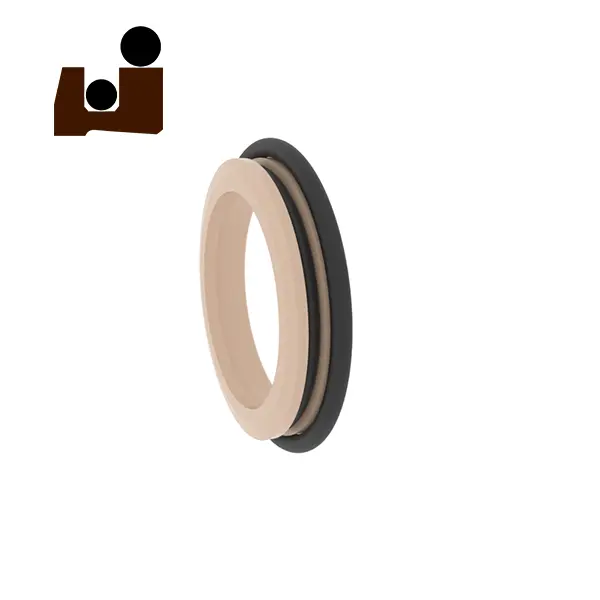

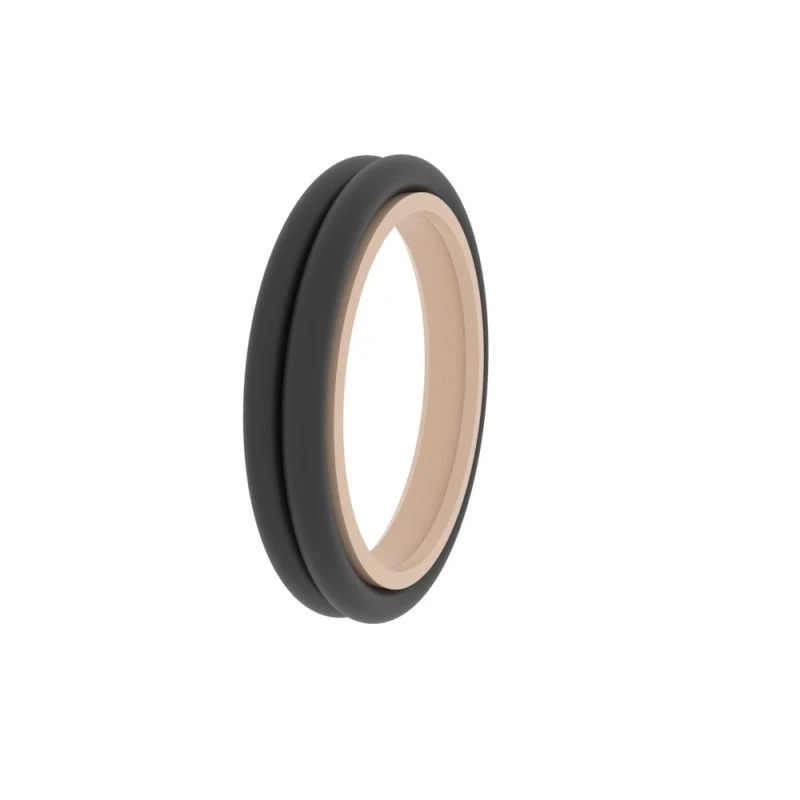

RCA115
Sifariş ölçüsü
Φd ...... Xarici Diametri
Φd1 ...... Xarici Diametri
Φd ...... daxili diametrli
L ...... Grove eni
| Səthi bitirmə | R tmax (μm) | R (mkm) |
| Sürüşmə səthi uyğun rezin / poliuretan möhürləri Sürüşmə səthi uyğun ptfe möhürləri | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Yivli Yivli tərəfi | ≤6.3 ≤15 | ≤1.6 ≤3 |
| TP profil dəstək uzunluğu nisbəti | 50% -95% |
|
| Dözüm | |
| Φd1 H11 | L <10mm +0.2 |
| Φd H11 | L> 10mm +0.3 |
Sifariş üçün
Model: RCA115
Groove ölçüsü / Ümumi toz möhürü hündürlüyü: 100x108.8x6
Material: ptfe3 + nbr
Möhür növü: RCA115, RCA118
Əsas tətbiq: Kimya sənayesi, qida sənayesi və servo klapanları
Üstünlüklər: aşağı sürtünmə əmsalı, sürünən, kiçik quraşdırma sahəsi, uzun aşınmaya davamlı bir həyat və iş zamanı əla tənzimləmə və yerləşdirmə imkanları yoxdur.
Material: tetrafluoroetilen, nitril kauçuk və ya flüor rezin
| Seal Groove Nümunələri | Aşağıdakılar standart yiv ölçüləridir (ölçü aralığında istənilən ölçülü toz möhürləri istehsal edilə bilər) | |||||||
 |
RCA115
|
Φd | Φd | L | D1 | a | O-halqa | |
| 6-11.9 |
Φd + 4.8 | 3.7 | D + 1.5 | 2 | 1.78 | |||
| 12-64.9 |
Φd + 6.8 | 5.0 | D + 1.5 | 2 | 2.62 | |||
|
RCA116
|
65-250.9 | Φd + 8.8 | 6.0 | D + 1.5 | 3 | 3.53 | ||
| 251-420.9 | Φd + 12.2 | 8.4 | d + 2 | 3 | 5.33 | |||
| 421-650.9 | Φd + 16.0 | 11.0 | d + 2 | 4 | 7.00 | |||
| ≥150 | Φd + 20.0 | 12.0 | D + 2.5 | 5 | 8.40 | |||
