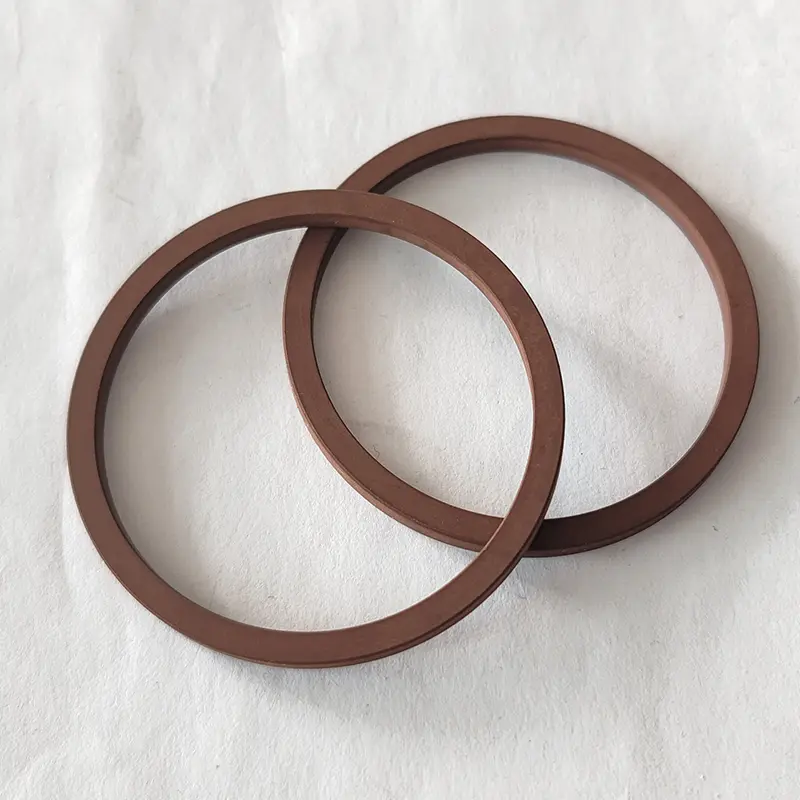

Standart ümumi məqsədi və yüksək təzyiqli xüsusi məhsulları əhatə edən statik möhür həllərinin tam çeşidini təqdim edirik. RCFL106 / 102 və RCK126 sadə quruluş və geniş tətbiq olan əsas modellərdir; RCS130 / 131 və RCFL108, yivli yerləşdirilməsinin sabitliyini təmin etmək üçün ekstruziya xarici diametrli quraşdırma dizaynını qəbul edir; RCK120 / 127 və digər oxşar seriyalar məhsulları ekstruziya daxili diametrli quraşdırma yolu ilə eyni etibarlılığa nail olurlar.
Flanş möhürləmə ehtiyaclarına cavab olaraq, RCF110 və RCR118 hər iki istiqamətdə təzyiq göstərə bilər və sifariş verərkən təzyiq göstəricisi göstərilməlidir. Məhsul xətti yüksək təzyiqli iş şəraitinə aşağı təzyiqli və materialın davamlı və korroziyaya davamlıdır və hidravlik sistemlərdə, boru kəməri bağlantısı və sənaye avadanlıqlarında geniş istifadə olunur.
Məhsul xüsusiyyətləri və tətbiqləri:
Tətbiq: Ümumi məqsəd, şəxsiyyət möhürü, od möhürü, eksenel möhür
O-ring spesifikasiyaları və yivlər
Sifariş ölçüsü
Φd1 ...... daxili diametrli
Φd2 ...... bölmə diametri
Sifariş üçün
Model: RCFL106
Daxili Diameter Bölmə Diametri: 14x1.8
Material: nbr
Tətbiqi
İçəridən gələn təzyiq: O-ring xarici diametrdən sıxılır
Xaricidən gələn təzyiq: O-ring daxili diametrdən sıxılır
O-üzüklər dəqiq istehsal tolerantları var. İcazə verilən tolerantlar DIN3771 və ISO3601 / 1 (kəsişmə diametri 7 mm-ə qədər, daxili diametrə qədər 670 mm-ə qədər) standartlaşdırıldı. Müvafiq tolerantlar aşağıdakı cədvəldə göstərilir.
| Bölmə tolerantlığı | ||||||||
| Bölmə | 1.80 | 2.65 | 3.55 | 5.30 | 7.00 | 8.4 | 10.00 | 12.00 |
| Dözüm | ± 0.08 | ± 0.09 | ± 0.10 | ± 0.13 | ± 0,15 | ± 0.18 | ± 0.21 | ± 0.25 |
| Daxili diametrli tolerantlıq | ||||||||||
| Daxili diametrli | 1.80 ~ 6.30 | 6.70 ~ 11.20 | 11.8 ~ 21.2 | 22.4 ~ 40.0 | 41.2 ~ 80.0 | 82.5 ~ 160 | 165 ~ 300 | 300 ~ 650 | 670 ~ 910 | 910 ~ 1180 |
| Dözüm | ± 0.13 | ± 0,16 | ± 0.19 | ± 0.95 | ± 0.86 | ± 0.78 | ± 0.74 | ± 0.67 | ± 0.60 | ± 0.65 |
| Müvafiq daxili diametr faizi% | ||||||||||

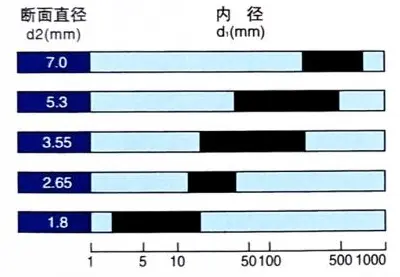

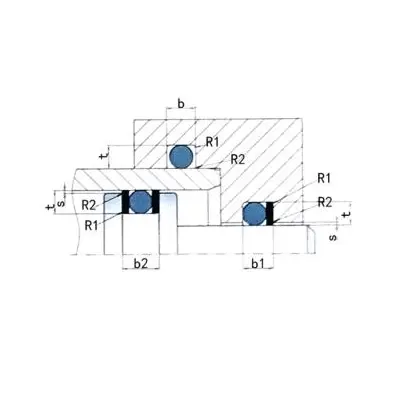

Yiv ölçüsü
 |
||||||||||
| Bölmə d2 | Groove dərinliyi t | Groove eni vahidi: mm (+0.20) | Radius r1 mm | |||||||
| mm | Statik | Dinamik (hidravlik) | Dinamik (pnevmatik) | b Heç bir saxlama üzüyü yoxdur | b1 1 tutma üzüyü | b2 2 tutan üzüklər | ||||
| 1.00 | 0.65 | ± 0.05 | 0.75 | ± 0.02 | 0.80 | ± 0.02 | 1.4 | 2.4 | 3.4 | 0.2-0.4 |
| 1.50 | 1.05 | 1.20 | 1.25 | 2.0 | 3.0 | 4.0 | 0.2-0.4 | |||
| 1.80 | 1.30 | 1.45 | 1.55 | 2.4 | 3.4 | 4.4 | 0.2-0.4 | |||
| 2.00 | 1.50 | 1.65 | 1.75 | 2.7 | 3.7 | 4.7 | 0.2-0.4 | |||
| 2.50 | 1.95 | 2.10 | 2.20 | 3.4 | 4.9 | 6.4 | 0.2-0.4 | |||
| 2.65 | 2.05 | 2.25 | 2.35 | 3.6 | 5.1 | 6.6 | 0.2-0.4 | |||
| 3.00 | 2.40 | 2.55 | 2.70 | 4.2 | 5.7 | 7.2 | 0.2-0.4 | |||
| 3.50 | 2.80 | ± 0.07 | 3.05 | ± 0.05 | 3.20 | ± 0.05 | 4.8 | 5.3 | 7.8 | 0.3-0.6 |
| 3.55 | 2.85 | 3.10 | 3.25 | 4.8 | 6.3 | 7.8 | 0.3-0.6 | |||
| 4.00 | 3.25 | 3.50 | 3.65 | 5.4 | 6.9 | 8.4 | 0.3-0.6 | |||
| 5.00 | 4.15 | ± 0.10 | 4.45 | 4.65 | 6.8 | 8.8 | 10.8 | 0.3-0.6 | ||
| 5.30 | 4.40 | 4.70 | 4.90 | 7.2 | 9.3 | 11.2 | 0.6-1.0 | |||
| 7.00 | 5.85 | 6.25 | 6.55 | 9.6 | 12.1 | 14.6 | 0.6-1.0 | |||
| 8.40 | 7.10 | 7.50 | 7.90 | 12.9 | 13.4 | 15.6 | 0.6-1.0 | |||
