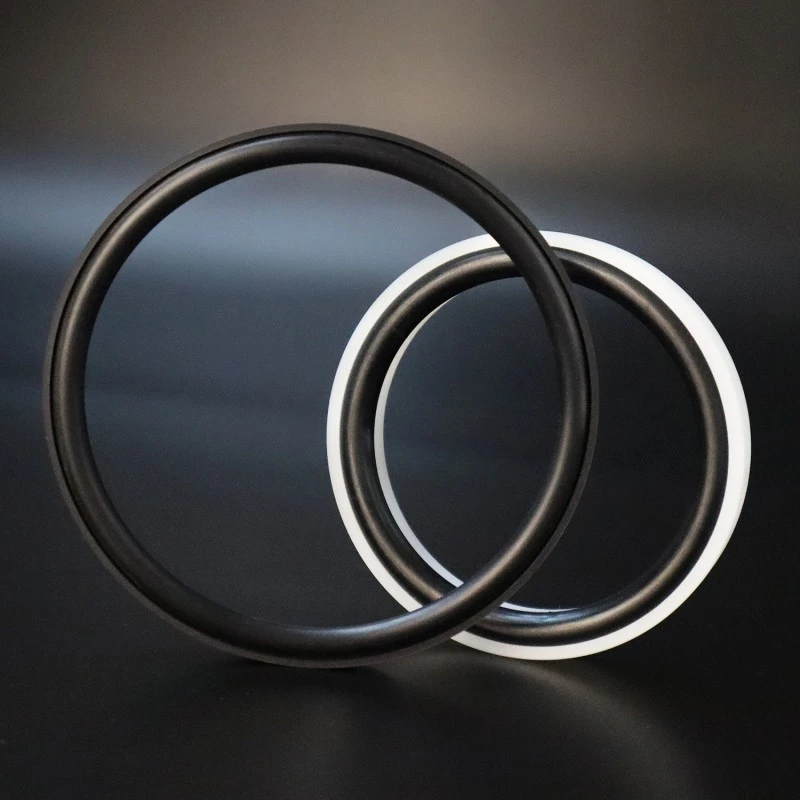

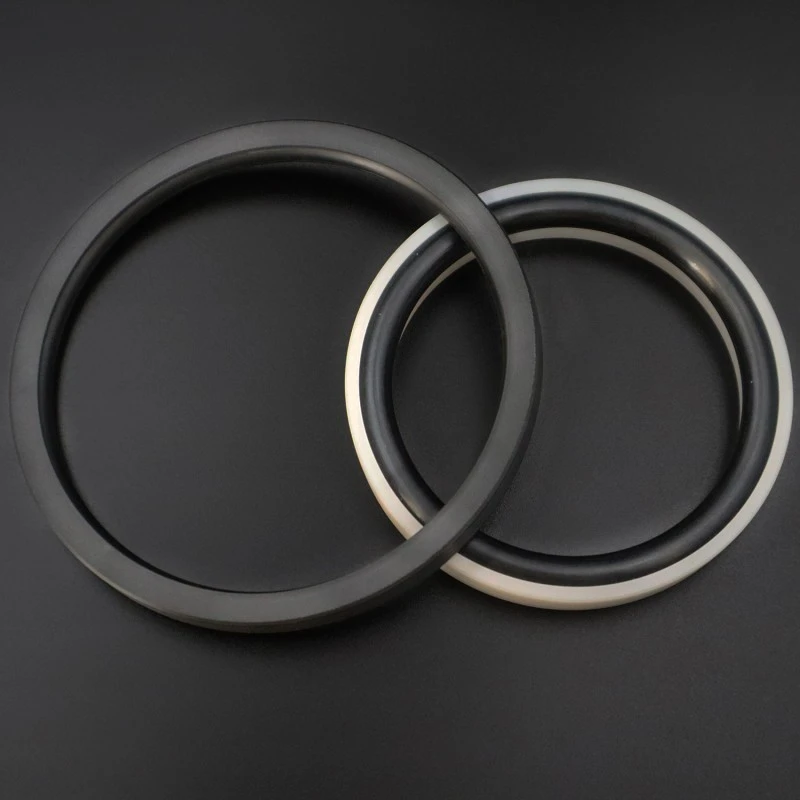

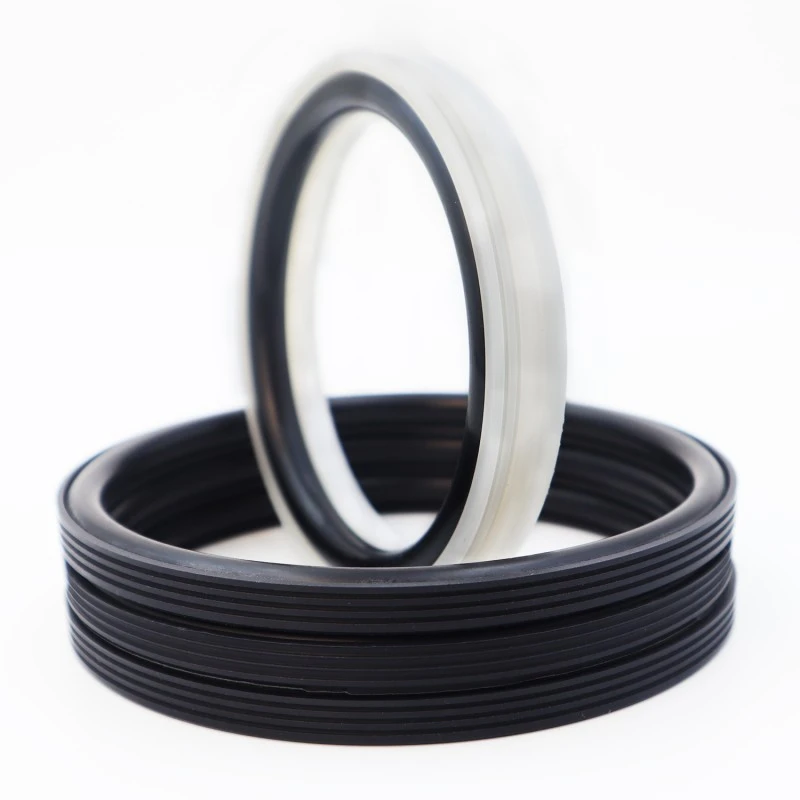

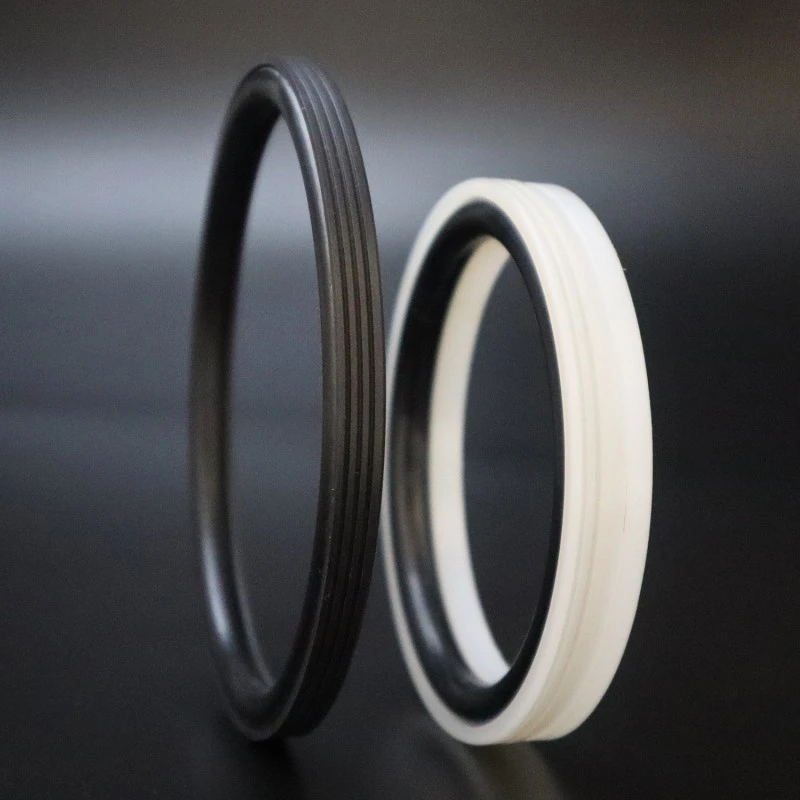

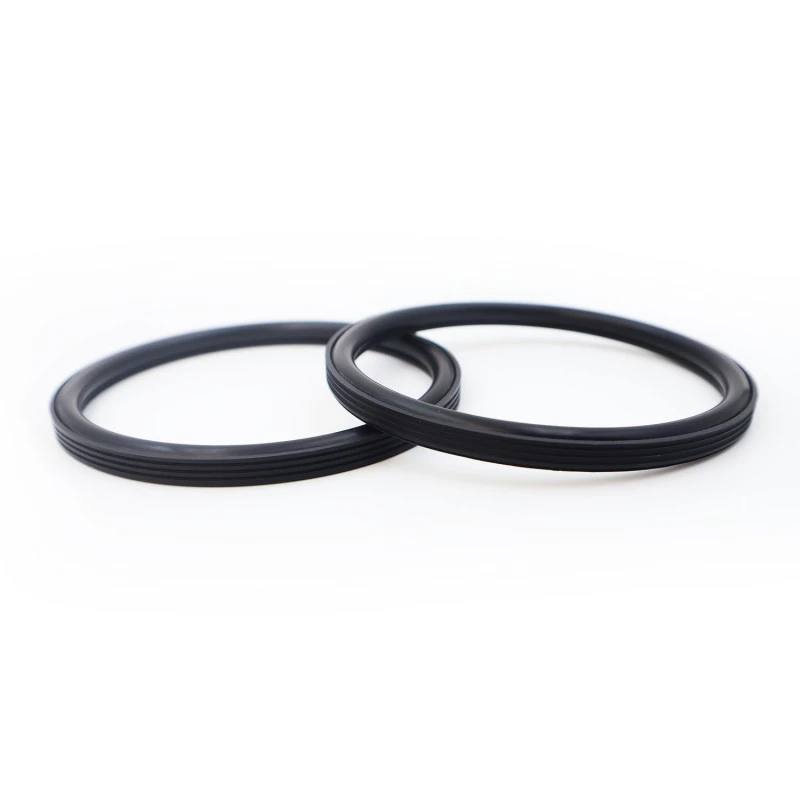

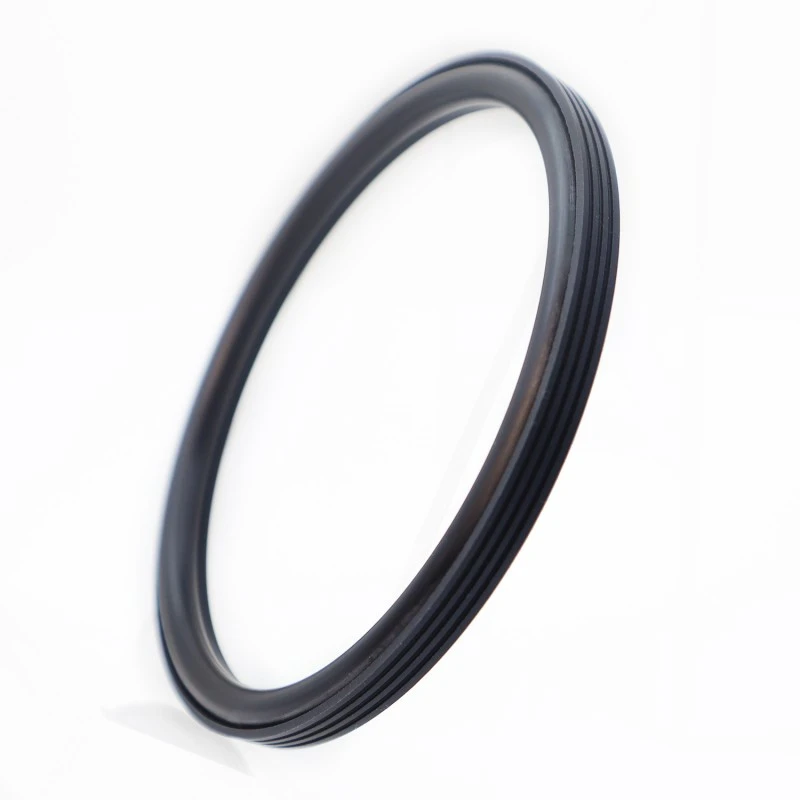

Ruichen Sızdırmazlıq Fabriki tərəfindən dizayn edilmiş və istehsal olunan Bore Seal, hidravlik qarşılıqlı və fırlanan hərəkət tətbiqlərində bir istiqamətli sızdırmazlıq üçün uyğundur. Uzun xidmət müddəti, aşağı sürtünmə, əla sızdırmazlıq performansı, yığcam quruluş və asan quraşdırma, istifadə və texniki xidmət xüsusiyyətləri. Xüsusi sızdırmazlıq dodağı və möhürün optimallaşdırılmış qalınlığı dizaynı hətta sement məhlulu kimi sərt mühitlərdə belə mükəmməl sızdırmazlığı təmin edir.
|
Təzyiq/MPa |
Temperatur/°C |
Sürət / m / s |
Orta |
|
|
qarşılıqlı hərəkət |
Fırlanma hərəkəti |
|||
|
≤100 |
-35 ilə +100°C (NBR O-ring ilə) |
≤6 |
≤2 |
Su, palçıq, xam neft, hidravlik yağ, emulsiya |
|
-20 ilə +200°C (FKM O-ring ilə) |
||||
Material seçimi
1. Müşayiət olunan O-halqa materialları aşağıdakılardan seçilə bilər: R01 Nitril rezin (NBR), R02 Fluororubber (FKM) və s.
2. Sızdırmazlıq halqasının materialı: Standart material PTFE4-dür, digər mövcud materiallara PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 və s. daxildir.
Sifariş nümunəsi
Sifariş modeli: RC2062-80*68.3*7.6-PTFE4-R01
Model - Buruq diametri * Oluğun diametri * Oluğun eni - Material kodu

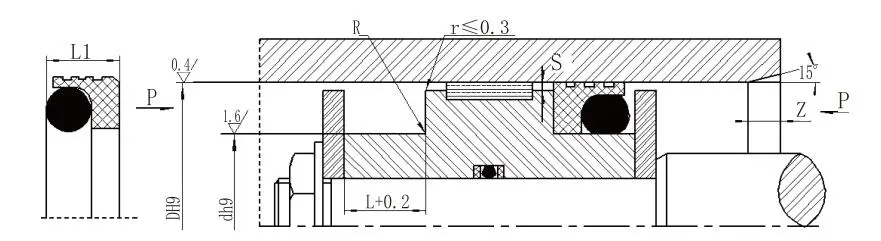

Spesifikasiyalar və parametrlər (Göstərilən diapazonda istənilən ölçü mövcuddur.)
|
Diyafram diapazonu Standart tip DH9 RC2062 |
Diyafram diapazonu Ağır yükləmə DH9 RC2062-Z |
Yiv diametri d h9 |
Yiv eni L+0.2 |
Sızdırmazlığın eni L1 |
Dairəvi künclər Rmax |
Radial boşluq Smax |
pax Zmin |
O-ring telin diametri |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Qeyd: 1. ≤ 30mm silindr dəlikləri üçün açıq yiv dizaynı tövsiyə olunur.
2. 30 MPa-dan çox təzyiqlər üçün ekstruziya boşluğu üçün H8/f8 uyğunluğu tövsiyə olunur.
Hərtərəfli sınaq imkanları: Bizim mərkəzi laboratoriyamız faktiki iş şəraitində məhsulun performansını imitasiya etməyə qadir olan bütün sınaq avadanlığı ilə təchiz edilmişdir. Test maddələrinə aşağıdakılar daxildir, lakin bunlarla məhdudlaşmır:
Ölçü yoxlaması: Məhsulun ölçülərinin rəsm tolerantlığı tələblərinə tam cavab verməsini təmin etmək üçün yüksək dəqiqlikli 2D təsvir ölçmə alətlərindən və koordinasiya ölçmə maşınlarından istifadə etməklə.
Performans testi: O cümlədən yüksək temperaturda yaşlanma testləri, aşağı temperatur testləri, yağ/orta müqavimət testləri, aşınma müqavimət testləri, partlama təzyiq testləri və s.
Həyat dövrü sınağı: Faktiki iş şəraitini simulyasiya edən davamlılıq testləri vasitəsilə məhsulun xidmət müddətini və etibarlılığını proqnozlaşdırmaq.
