Yüksək təzyiqli möhürləmə bələdçi elementimiz zəngin çeşidli növlərə malikdir.
Dəstək üzüyü hidravlik silindrin vacib əsas komponentidir. Ruichen möhürü, beynəlxalq sürüşmə üzük birləşdirilmiş möhür və yumşaq dəstək quruluşunun inkişafına riayət etmək üçün parça gücləndirilmiş fenolik dəstək üzüyü (kəmər) uğurla inkişaf etdirmişdir. İllik təcrübədən sonra keyfiyyət oxşar xarici məhsullardan çoxdur və istifadəçilər tərəfindən yaxşı alındı. Performans masası istinad üçün istifadə edilə bilər.

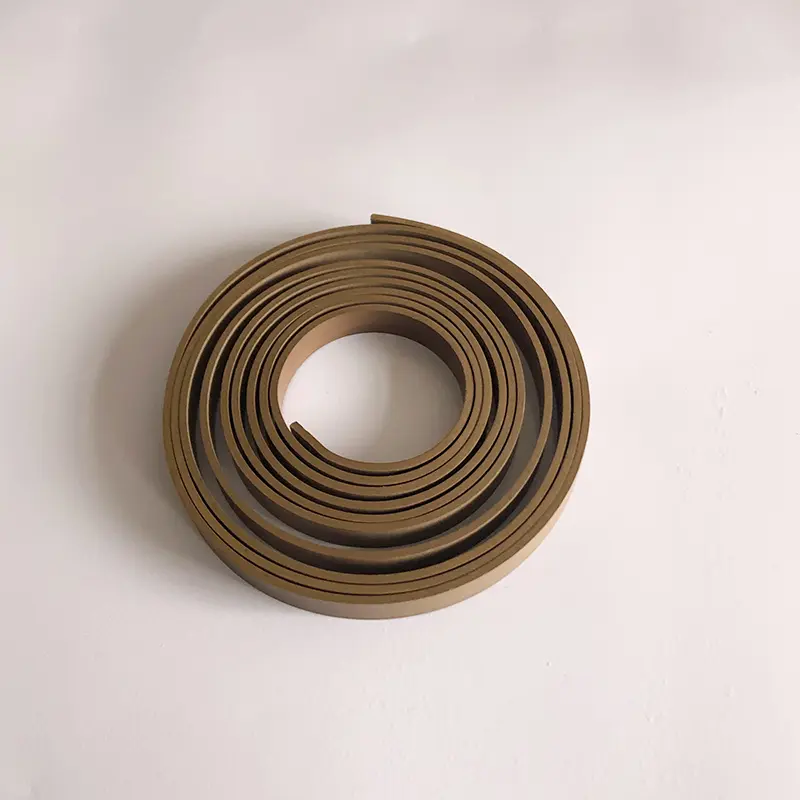

Bələdçi kəməri baxımından, RC1081 gücləndirilmiş politeTraethilen Bələdçi Kəməri, yüksək yük daşıyan, aşağı aşınma, aşağı sürtünmə və sürünmə xüsusiyyətləri olan PTFE və s. Tunc tozu əlavə edir; RC1082 Parça gücləndirilmiş fenolik bələdçi kəməri fenolik parça gücləndirilmiş material qəbul edir və onun radial yük daşıyıcısı PTFE bələdçisi kəmərindən daha yaxşıdır. Hər ikisi kəsmək və quraşdırmaq və metal təmasdan qaçınmaqla hər ikisi rulonlarda verilir. RCS və RCT Bələdçi üzükləri müvafiq olaraq piston çubuğu və piston üçün istifadə olunur.
Geyinməyə davamlı üzüklər, piston və ya piston çubuğunu hidravlik silindrdə və metal kontaktının qarşısını ala biləcək radial qüvvədə udulmuş radial qüvvədə olan piston çubuğunu dəqiq istiqamətləndirmə funksiyası var. Metal geyimi üzükləri ilə müqayisədə, metal olmayan geyim üzükləri, köhnəlmə, titrəməni basaraq, sadə yivlər və asan quraşdırma və aşağı təmir xərclərinə imkan verən titrəməni basmaqdan, titrəməni basdırmaqdan çəkinərək aşınma müqavimətinin üstünlüklərinə malikdir. Onlar geniş istifadə olunur. Bunların arasında bezariozsuz fenolik və ptfe bələdçi üzüklər yerdəki kəsmə və istifadəyə hazır növlərdə mövcuddur.
Bələdçi qolları baxımından, GFAI, dəstəkləyən, rəhbər və toz keçirməyən funksiyaları olan piston çubuqları üçün istifadə olunur; GFI, dəstəkləyən və rəhbər rol oynayan piston çubuqları üçün də istifadə olunur; GFA, dəstəkləyərək rəhbərliyi təmin edən pistonlar üçün istifadə olunur. Bu məhsullar hidravlik silindrlərə kömək edir, bütün aspektlərdə sabit işləyir.
Məhsul xüsusiyyətləri və tətbiqləri:
Sifariş üçün nümunə:

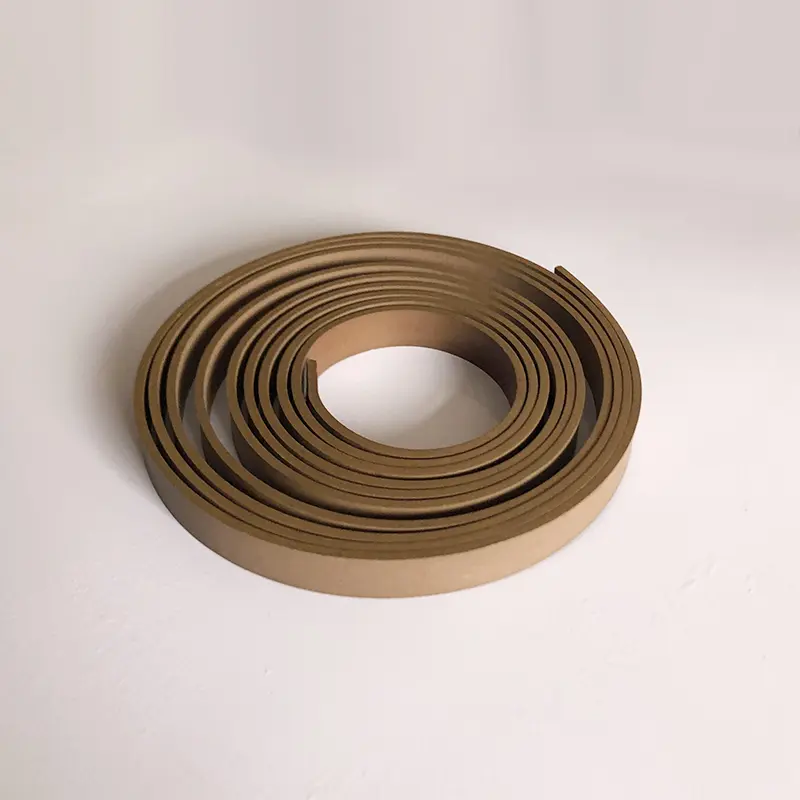

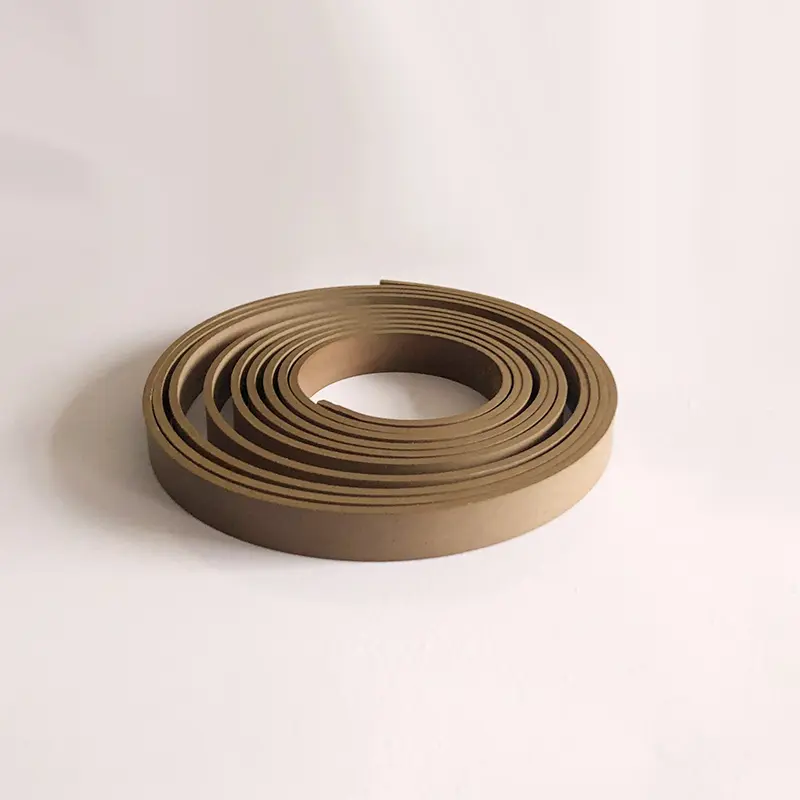

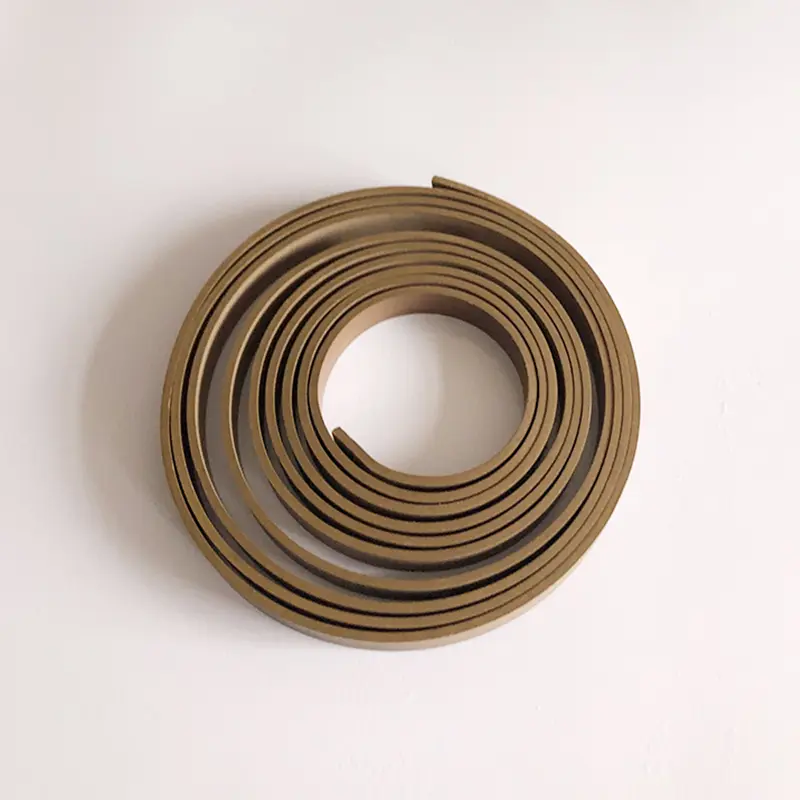

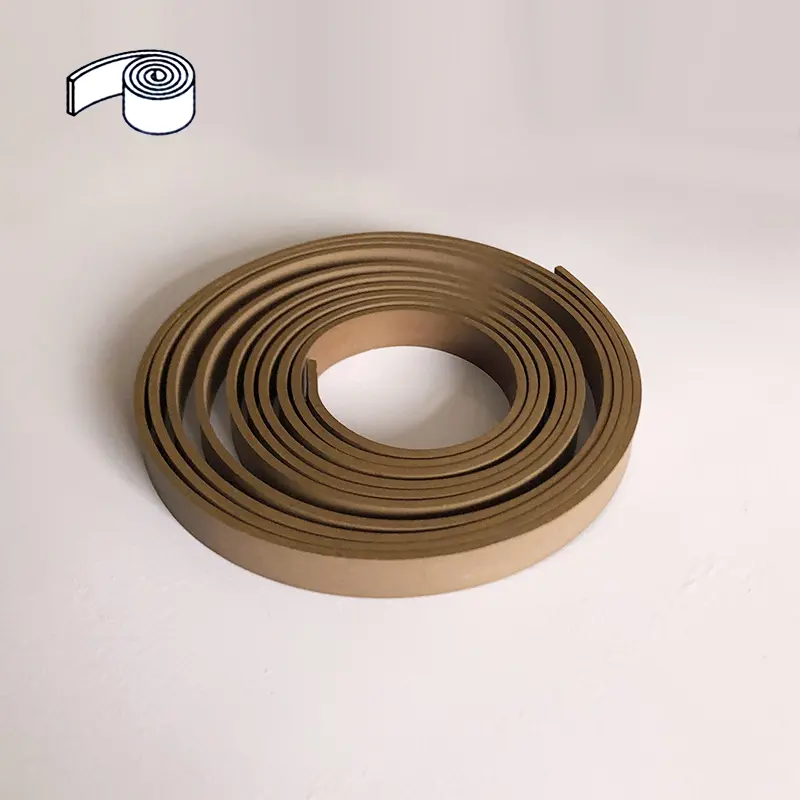

PTFE Bələdçisi lent sifariş nümunəsi RC1081-9.7x2.5

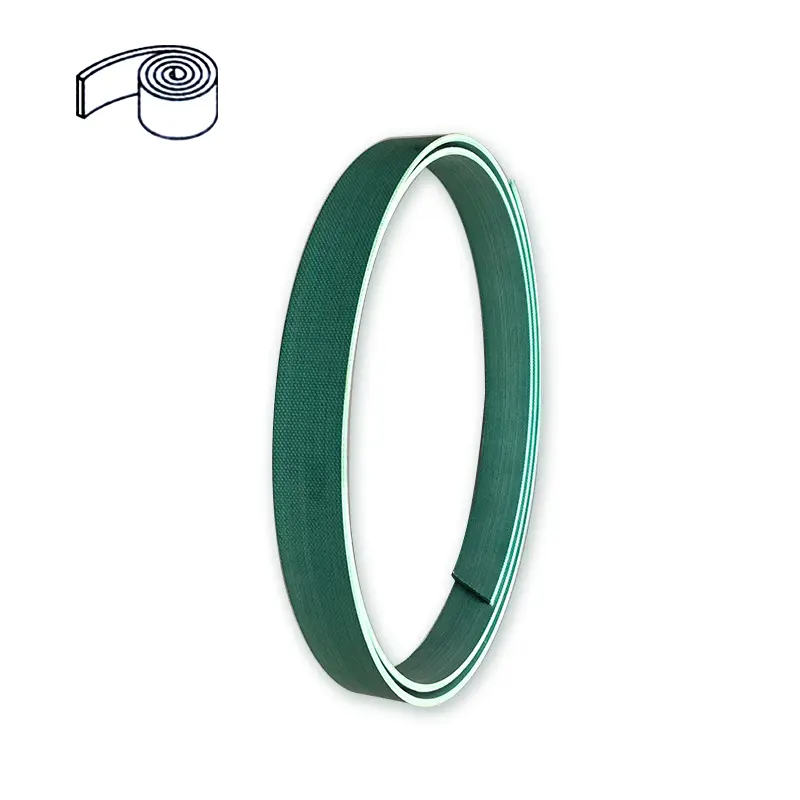

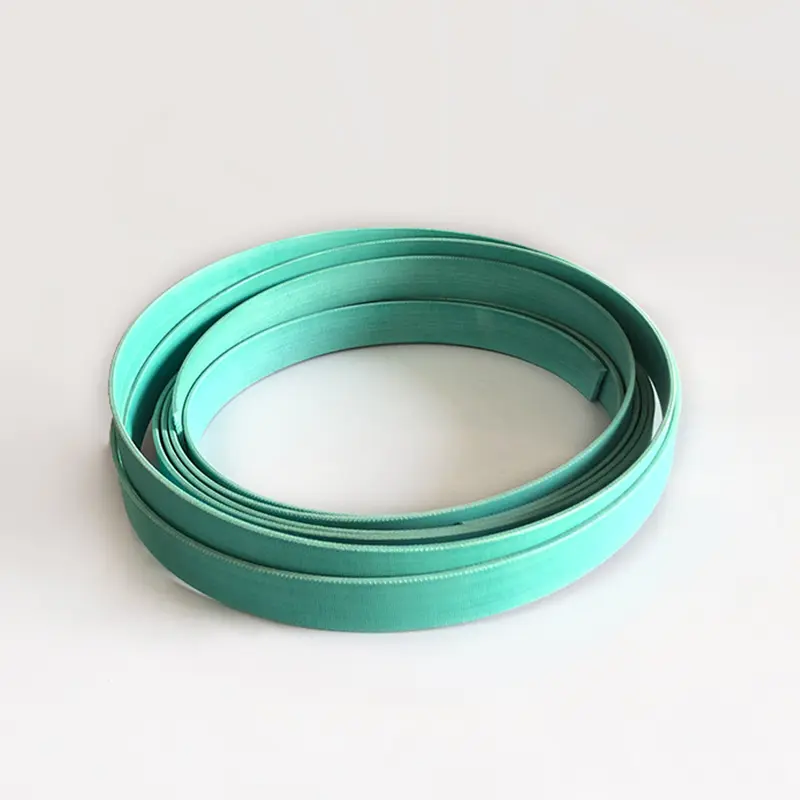

Fenolik parça bələdçisi lent sifariş edici nümunə rc1082-9.7x2.5

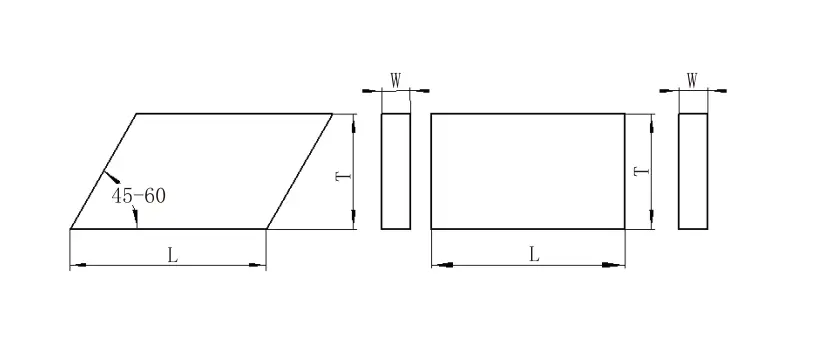

Kəsmə uzunluğu hesablanması
Şaft üçün: L = 3.1 (D + W) Çuxur üçün: L = 3.1 (D-W)
L --- ring uzunluğu d --- mil diametrli d --- deşik diametrli w --- üzük qalınlığı z --- Kəsmə rəsmiləşdirilməsi

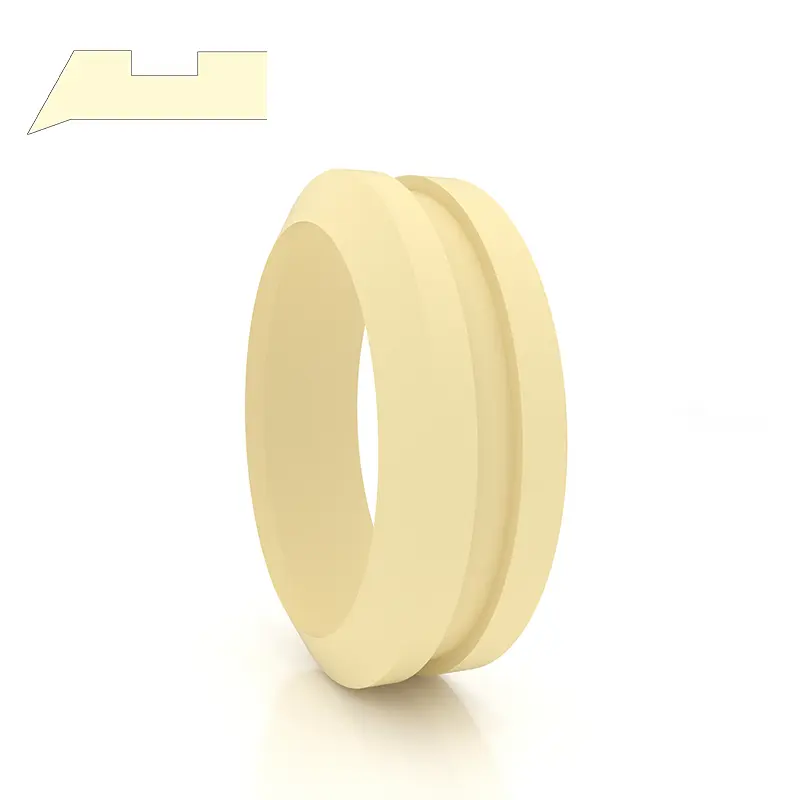

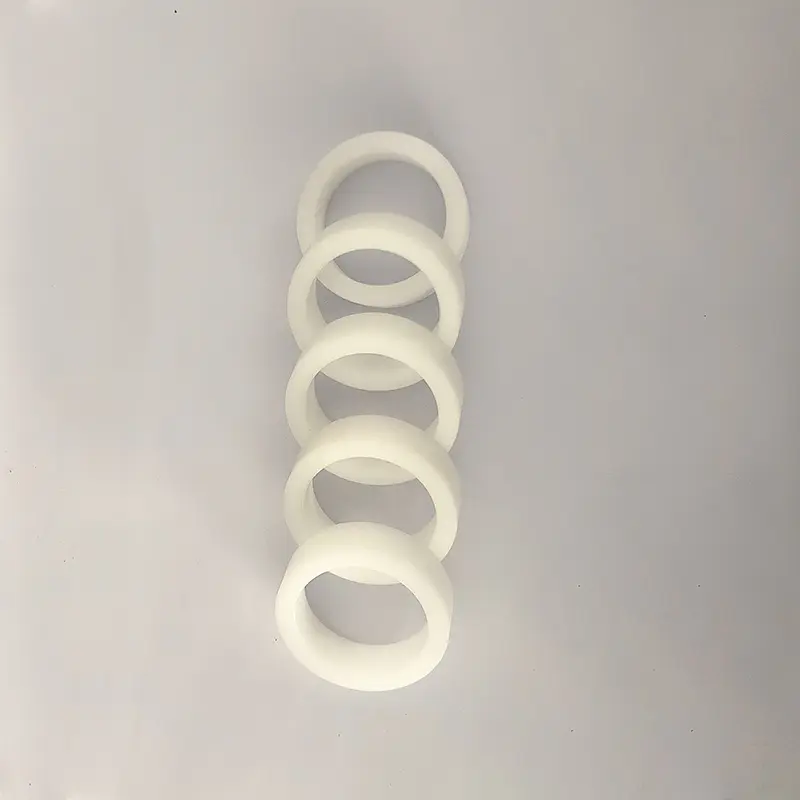

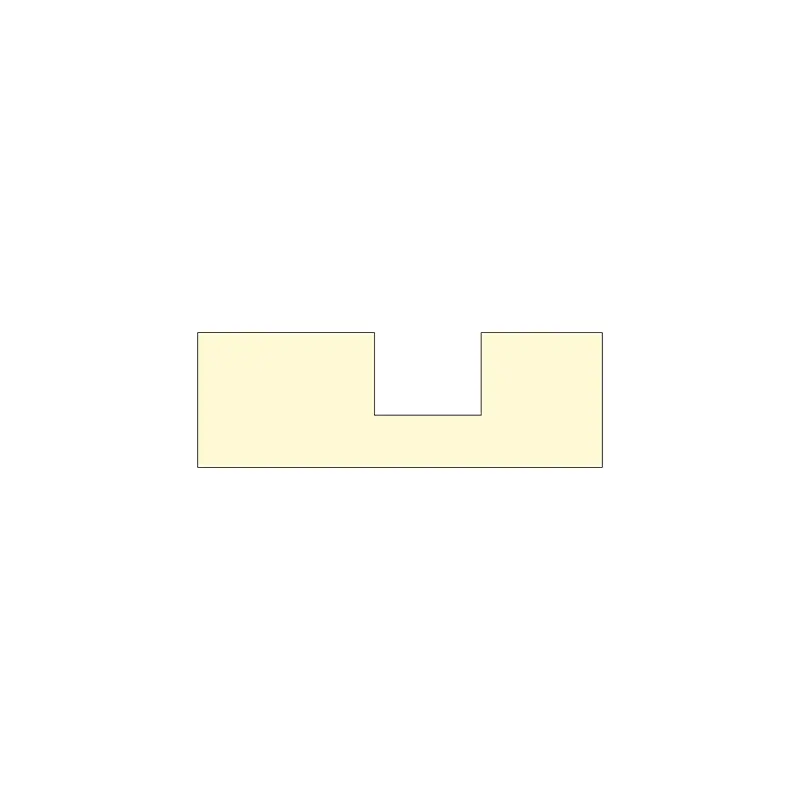

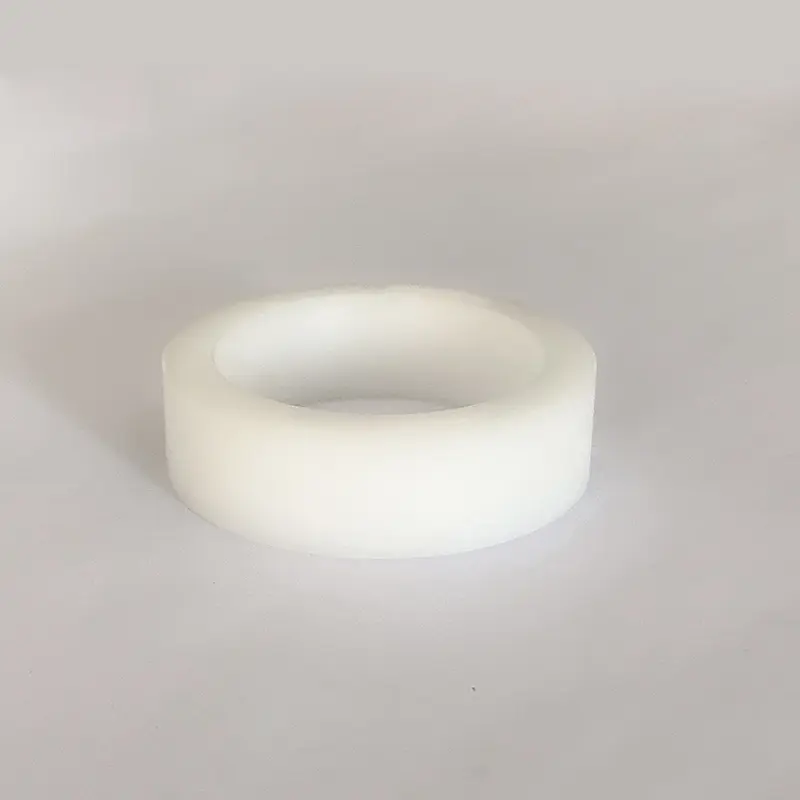

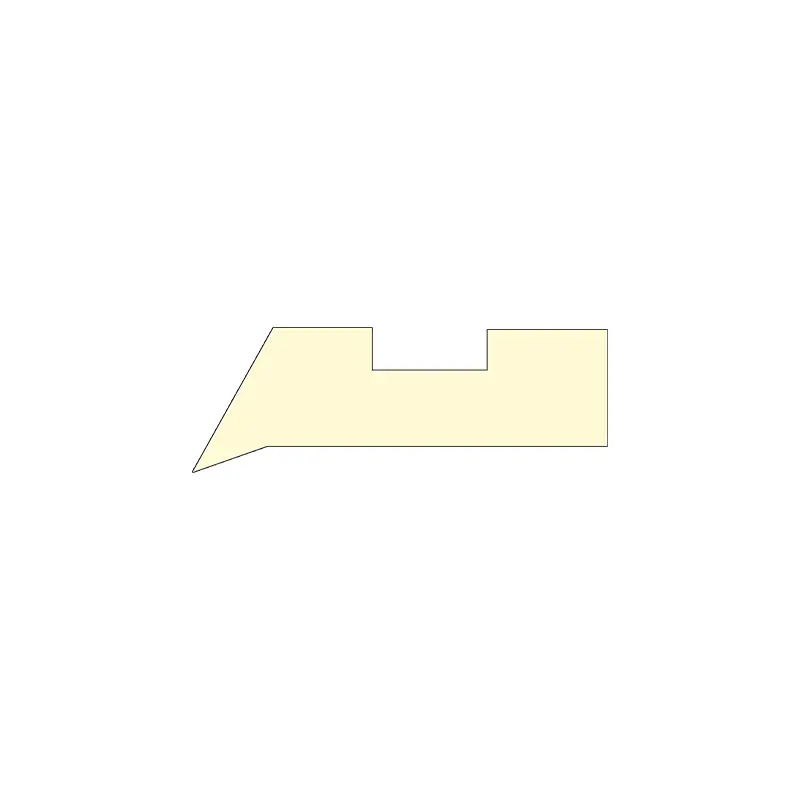

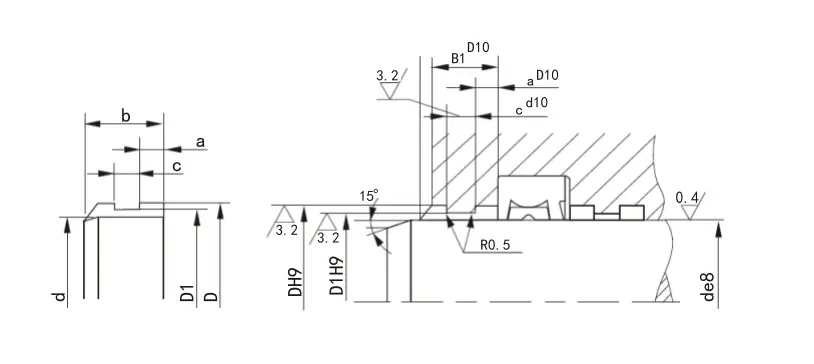

Bələdçi Sleeve Gfai
1. Performans və istifadə: Bələdçi Sleeve Gfai, piston çubuğunu dəstəkləyən və toz keçirməyən piston çubuğu üçün bələdçi qoludur.
2. Material: neylon pa, polioksimetilen pom və politetrafluoroetilen ptfe.
3. İş şəraiti: işləmə temperaturu: -55 ~ 225 ℃ (PTFE 120 ℃ -dən yuxarı istifadə olunur).
4. Dizayn standartı: Dizayn və seçərkən, Aclıq Şirkətinin FAI seriyasına baxın.
5. Marka və sifarişləmə metodu: Bələdçi Solve Gfai sifariş nömrəsi ilə işarələnmişdir, məsələn: gfai-0600ptfe

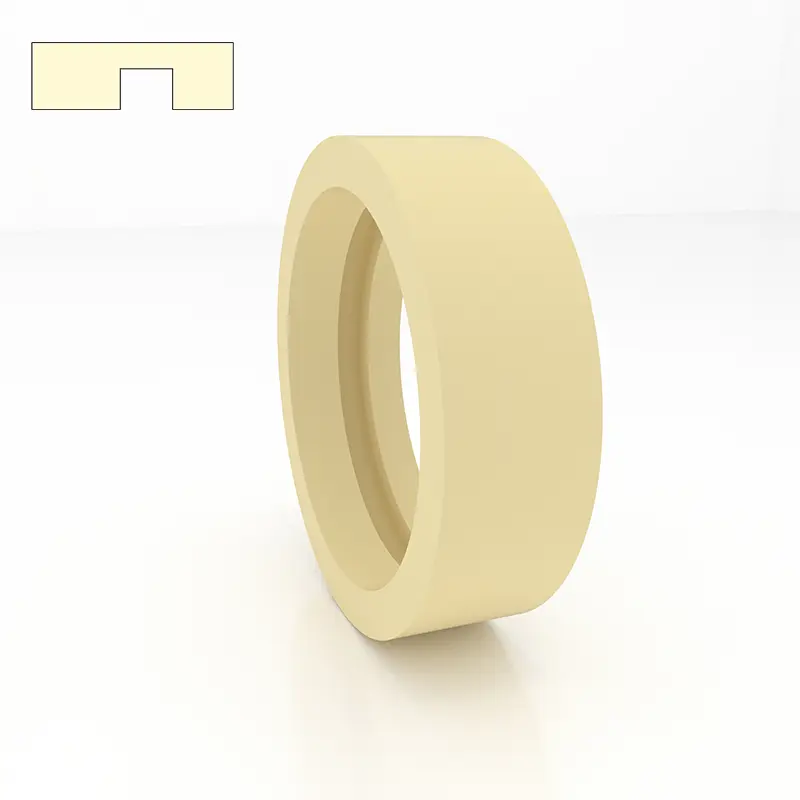

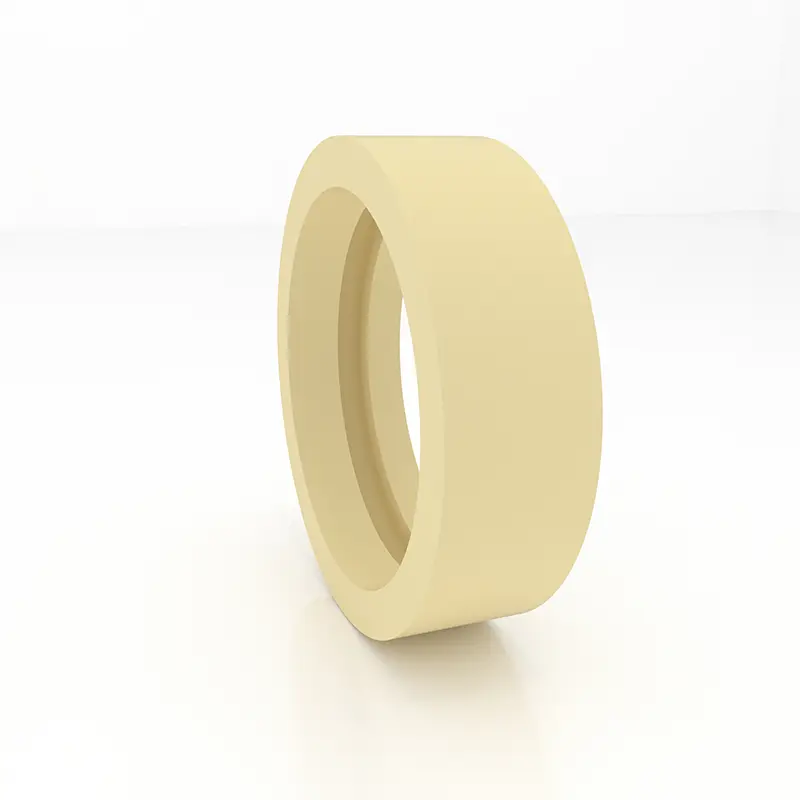

Bələdçi Sleeve GFI
1. Performans və istifadə: Bələdçi Sleeve GFI, piston çubuğunu dəstəkləyən və istiqamətləndirən piston çubuğu üçün bir bələdçi qoludur.
2. Material: neylon pa, polioksimetilen pom və politetrafluoroetilen ptfe.
3. İş şəraiti: işləmə temperaturu: -55 ~ 255 ℃ (PTFE 120 ℃ -dən yuxarı istifadə olunur)
4. Dizayn standartı: Dizayn və seçərkən, Aclığın Fi seriyasına baxın.
5. İşarələmə və sifarişləmə metodu: Bələdçi Solve GFI sifariş nömrəsi ilə işarələnmişdir, Məsələn: GFI-0360PA

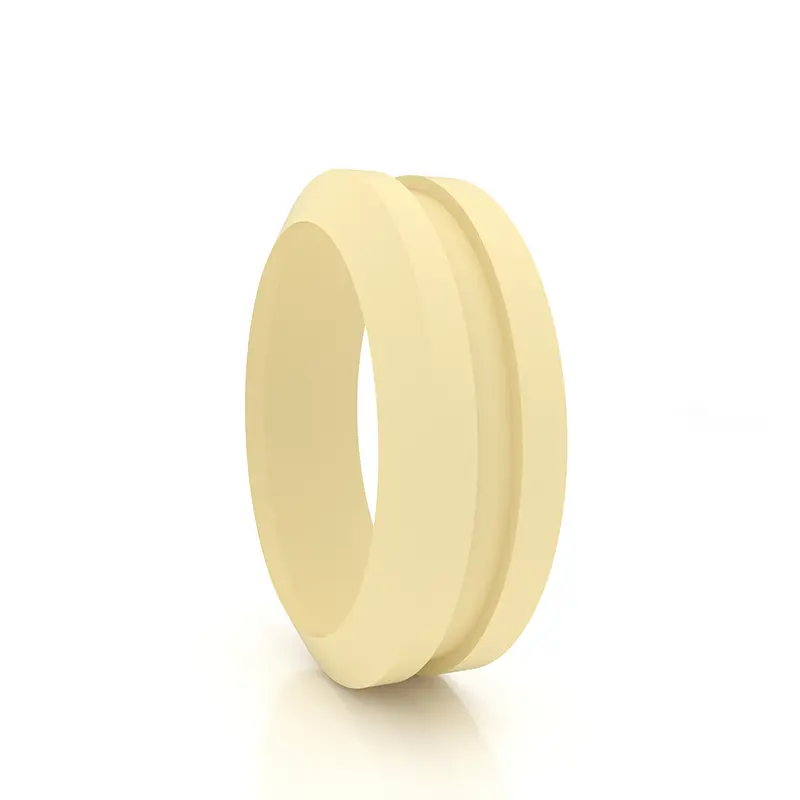

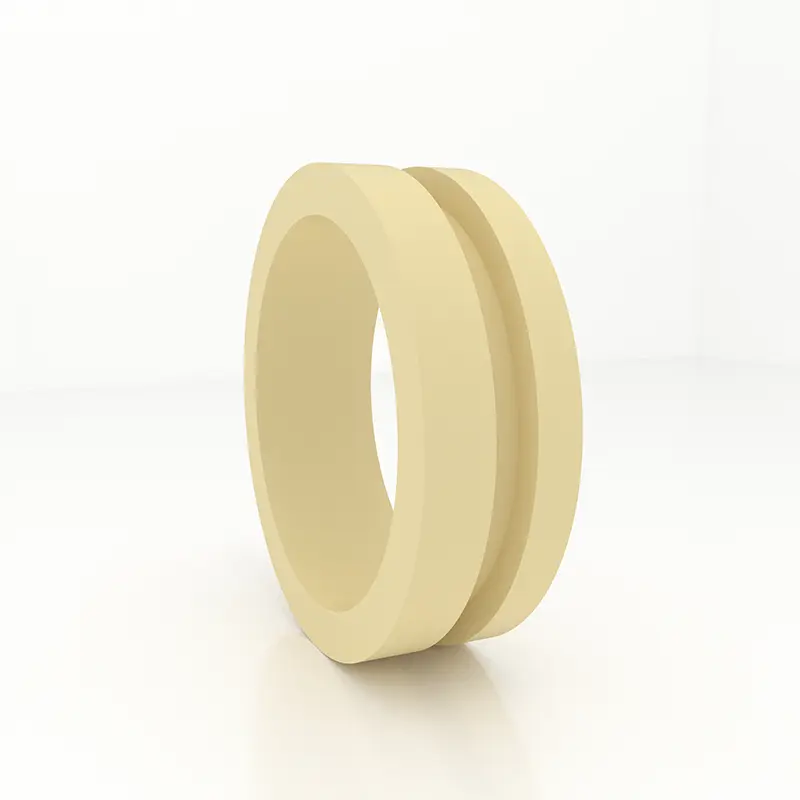

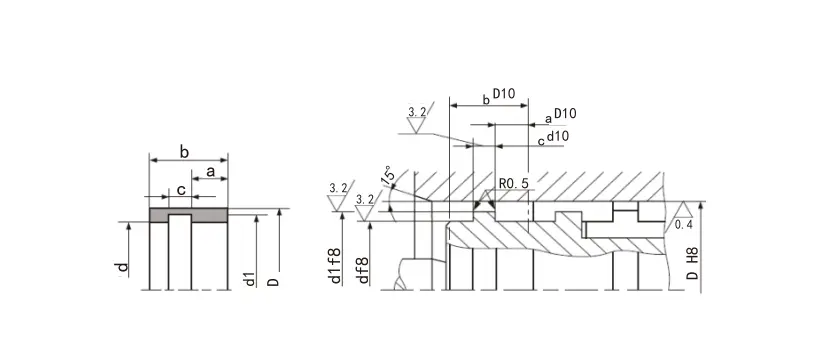

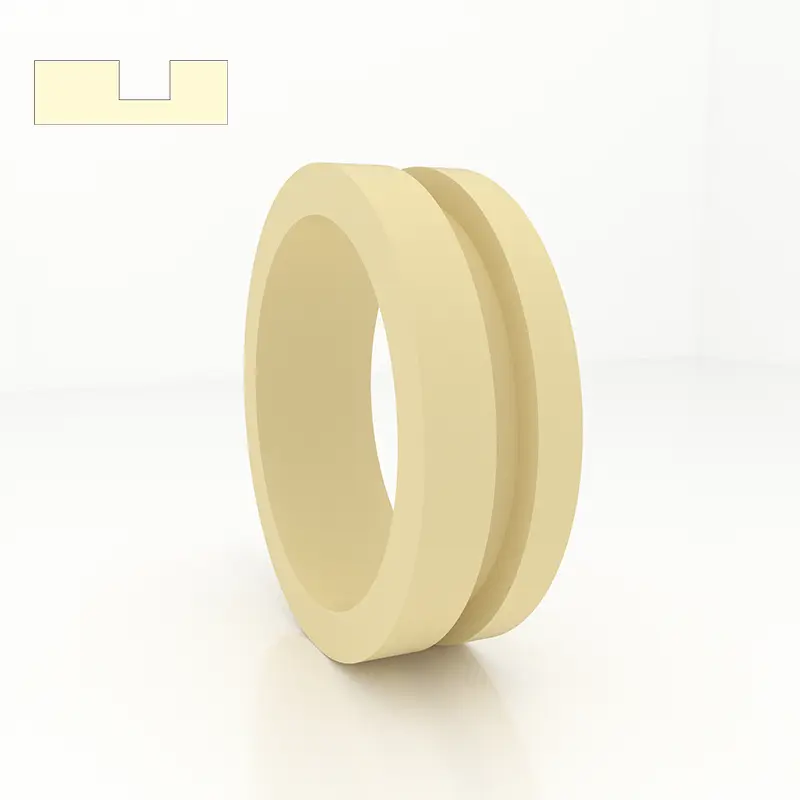

Bələdçi Qol Gfa
1. Performans və istifadə: Bələdçi Sleeve GFA, pistonu dəstəkləyən və istiqamətləndirən piston üçün bir bələdçi qoludur.
2. Material: neylon pa, polioksimetilen pom və politetrafluoroetilen ptfe.
3. İş şəraiti: işləmə temperaturu: -55 ~ 255 ℃ (PTFE 120 ℃ -dən yuxarı istifadə olunur)
4. Dizayn standartı: Dizayn və seçərkən, Aclığın FA seriyasına baxın.
5. Marka və sifarişləmə metodu: Bələdçi Solve GFA sifariş nömrəsi ilə qeyd olunur, məsələn: GFA-0560PA

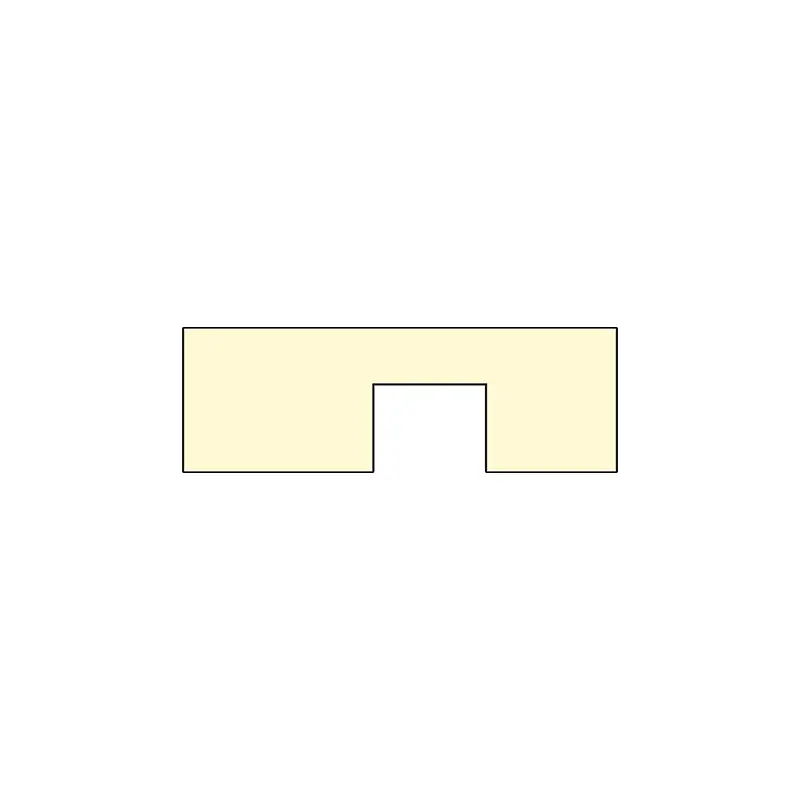

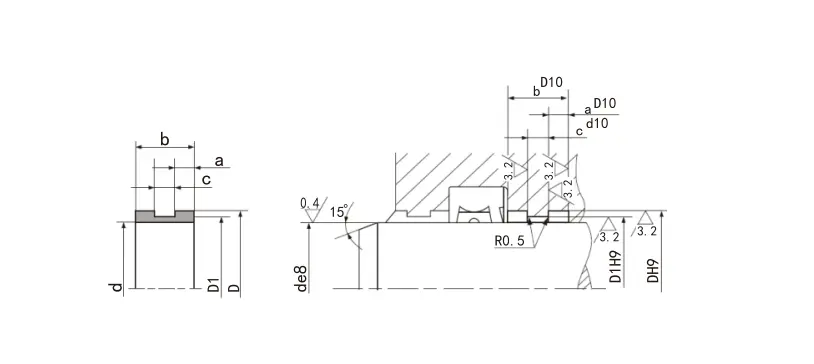

6. Struktur cihaz:
Xüsusiyyətlər:
| Model | Yivli genişliyi H + 0.2 |
Qalınlıq T - 0.05 |
Qalınlığı t T - 0.05 |
Qalınlıq T - 0.05 |
Qalınlıq T - 0.05 |
Qalınlıq T - 0.05 |
| RC1081 / 1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081 / 1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081 / 1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081 / 1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081 / 1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| Qeyd: Boldface seriyası ümumiyyətlə istifadə olunan seriyalardır. Lazımi məhsul bu cədvəldə deyilsə, bizə müraciət edin. | ||||||

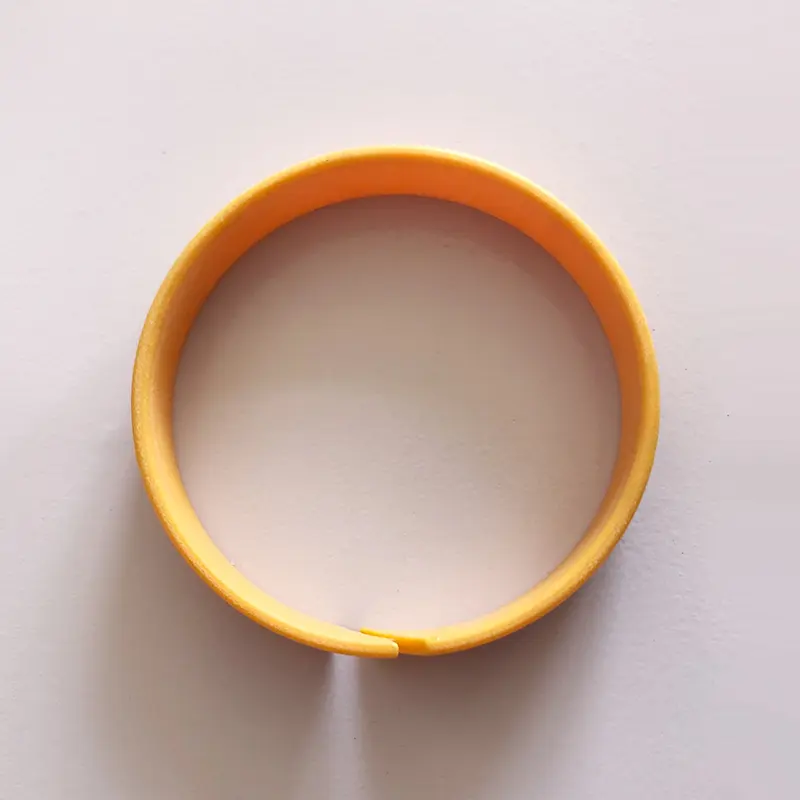

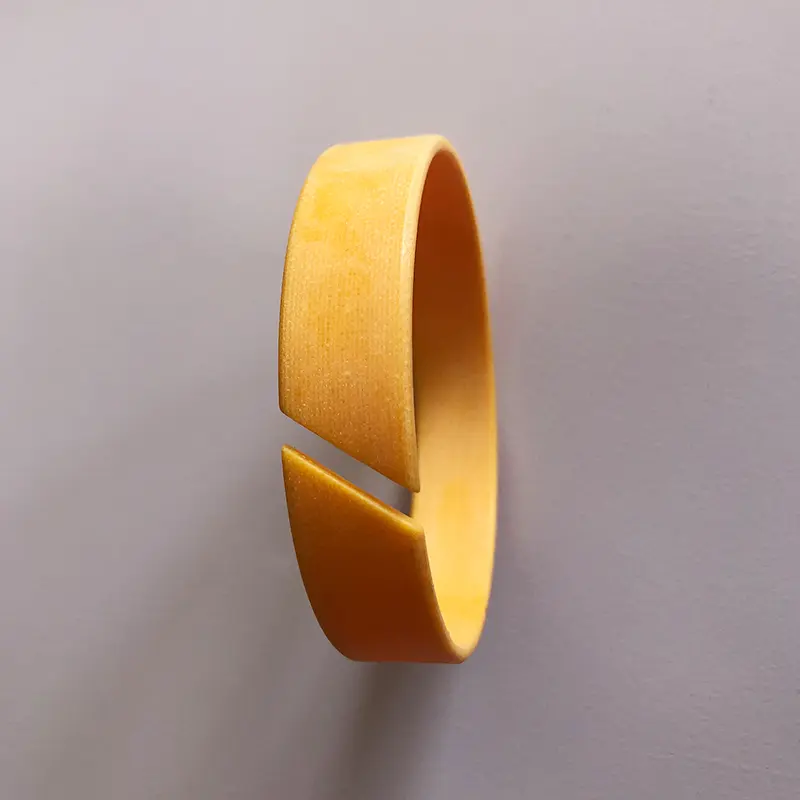

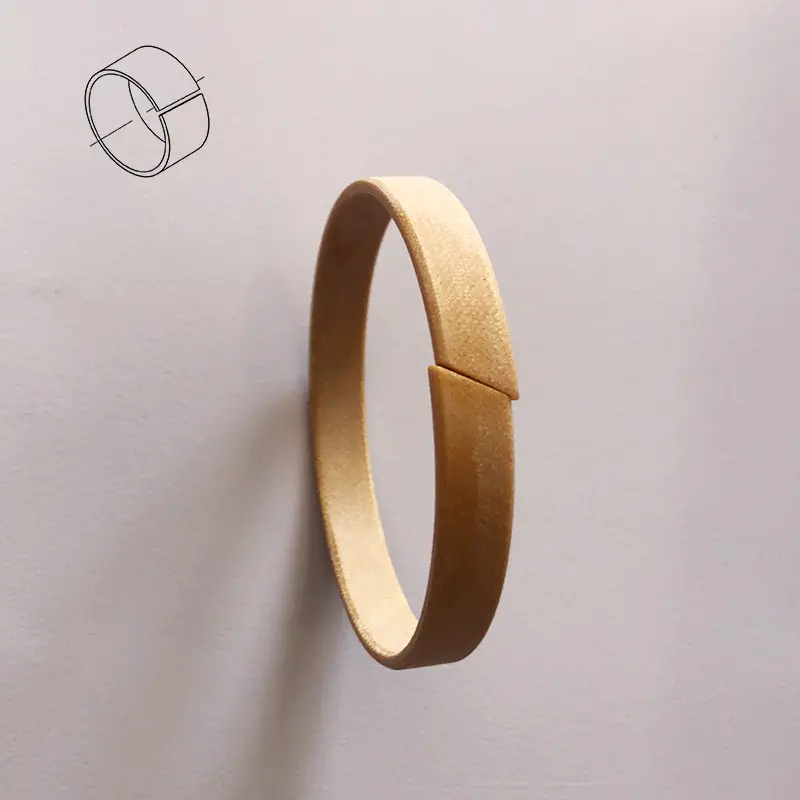

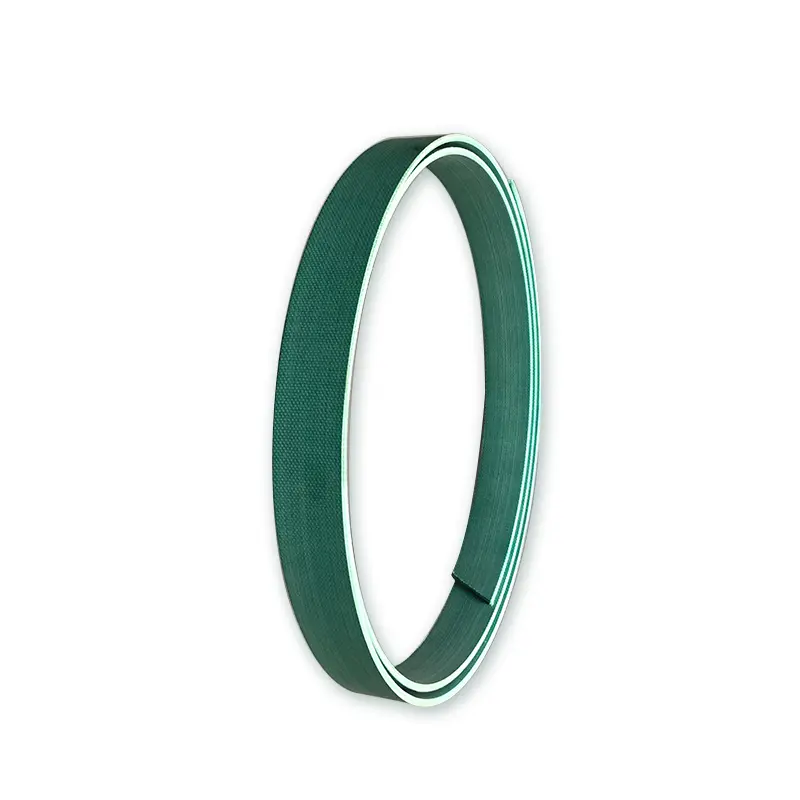

Parça gücləndirilmiş fenolik dəstək üzüyü (kəmər)
Dəstək üzüyü hidravlik silindrin vacib əsas komponentidir. Dünyanın birləşdirilmiş üzük və yumşaq rulman quruluşlarının inkişafına uyğunlaşmaq üçün şirkətimiz, şirkətimiz bezdən möhkəmləndirilmiş fenolik dəstək üzüklərini uğurla inkişaf etdirmişdir. Həqiqi istifadə illəri bu məhsulun oxşar xarici məhsulların keyfiyyət səviyyəsinə çatdığını və ya yüksək səviyyədə olmasını və ya istifadəçilər tərəfindən yüksək qiymətləndirdiyini göstərdi. 1-dən 4-ə qədər cədvəllər şirkətimiz tərəfindən istehsal olunan dəstək üzüklərinin (kəmərlərin) performans cədvəlləridir.
Cədvəl1 Dəstək Ring və Busak + Shamba məhsullarımızın fiziki xüsusiyyətlərini müqayisə edin
| Nümunə mənbəyi | Üzük qalınlığını dəstəkləyin (mm) | Kompressiv güc (MPa) | Yağlı müqavimət çəki dəyişikliyi dərəcəsi hidravlik yağ (70 × 2 ℃ * 24h) | Qırılma gücü (MPa) | Interlayer Yapışma (KN / m) |
| Moda + Şamba | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| Məhsullarımız | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (qrafit ilə) | 390 | 0.63 | 36.4 | 2.08 |
| Nümunə növü | Məhsullarımız | Orchot TLG ① | Duratec900 ① | Turcite47 ② | MT64 / 5B | Nokwr (gün) | Heyranedici polioksimetilen | Pişik (ABŞ) | |
| Ölçülü dəyər | Tələb olunan göstəricilər | ||||||||
| Kompressiv güc (MPa) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| Nümunə növü | Məhsullarımız | Orchot TLG ① | Duratec900 ① | Turcite47 ② | MT64 / 5B | Nokwr (gün) | Heyranedici polioksimetilen | Pişik (ABŞ) | |
| Ölçülü dəyər | Tələb olunan göstəricilər | ||||||||
| Kompressiv güc (MPa) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| Vahid əlaqə uzunluğuna yükləyin W (n / mm) | Hertz əlaqə relay δh (N / mm2) | Sürtünmə əmsalı | |||
| Quru sürtünmə vəziyyəti | Yağ damcı yağlama vəziyyəti | ||||
| Məhsullarımız | Orchot tlg | Məhsullarımız | Orchot tlg | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |

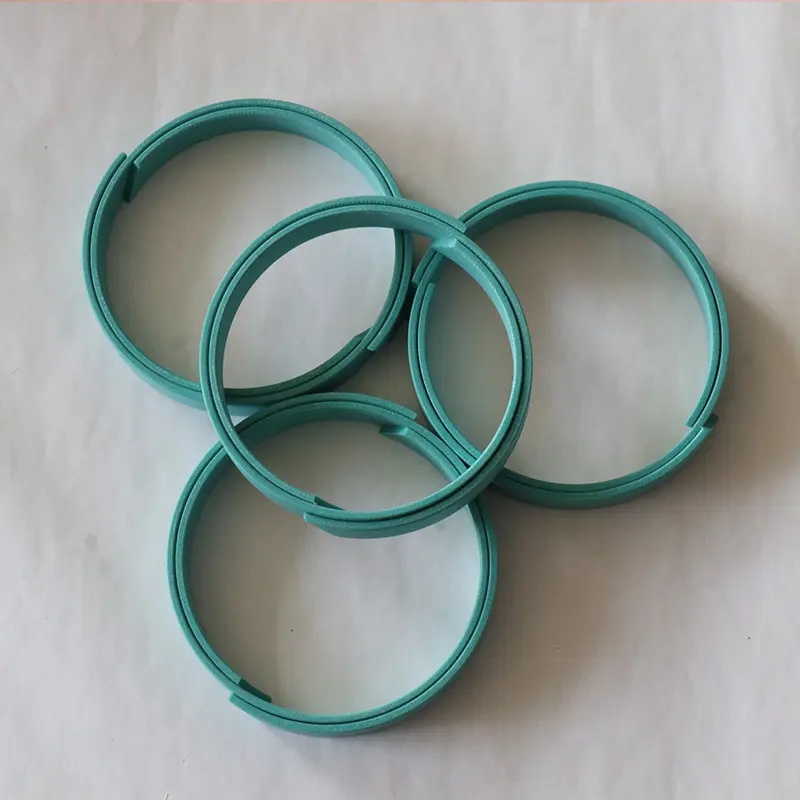

| Material | Ptfe + bürünc |

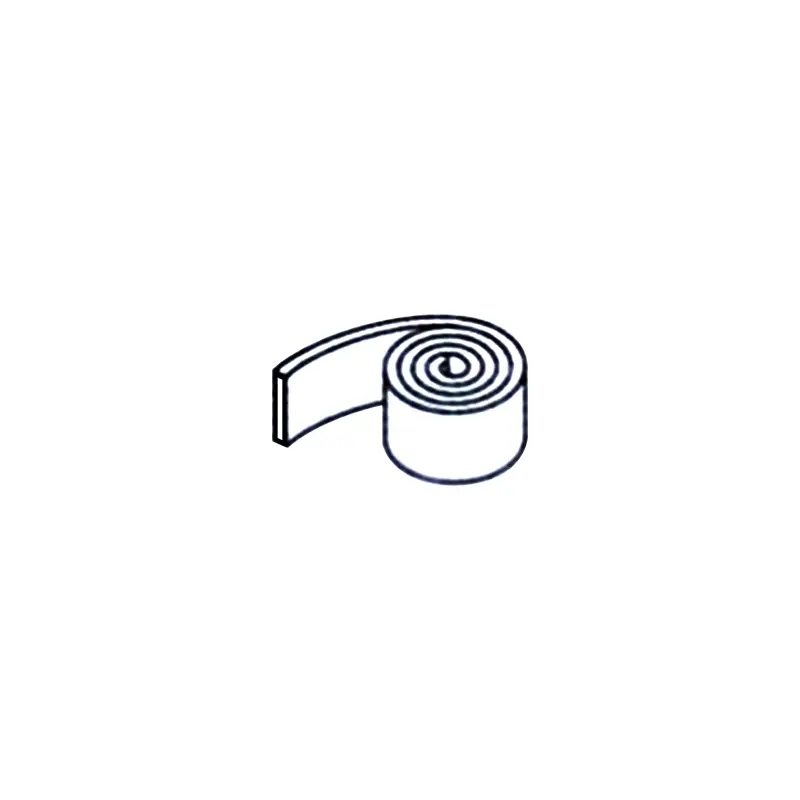

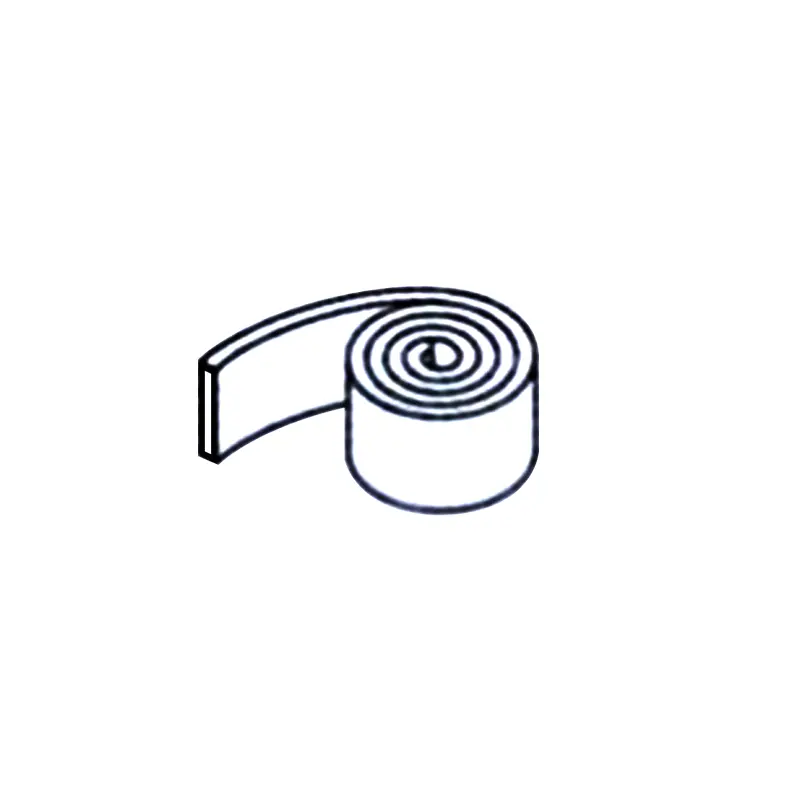

| Tədarük etmək | Rulon (ümumiyyətlə təxminən 20 metr / rulon) və ya tələb olunan uzunluğa kəsilir |
| Üstünlük | 1. Aşağı sürtünmə, sürünən və dişləmə; |
| 2. Kifayət qədər yağlama olmadan da yaxşı işləyə bilər; | |
| 3. Müxtəlif mediaya, əla kimyəvi sabitliyə davamlıdır; | |
| 4. Silindr və möhürləri cızan sərt əşyalar azaltmaq üçün aşınmaya davamlı halqaya quraşdırılmış sərt əşyalar yerləşdirə bilər, buna görə ağır yüklü vəziyyətlərdə çox aşınmaya davamlı halqalardan istifadə edin; | |
| 5. Yüksək sürətli və yüngül yüklü vəziyyətlərdə yaxşı aşınma müqaviməti də var, buna görə ən çox istifadə olunan aşınmaya davamlı üzükdür; | |
| 6. Heç bir ölçülü məhdudiyyət, böyük diametrli vəziyyətlərdə istifadə edilə bilməz. | |
| Temperatur | -60 ~ + 200 ℃ |
| Maksimal sürət | 15 m / s |
| Maksimum ekstruziya gücü | 15n / mm2 (20 °) |
| 7.5n / mm2 (80 °) | |
| 5n / mm2 (120 °) |

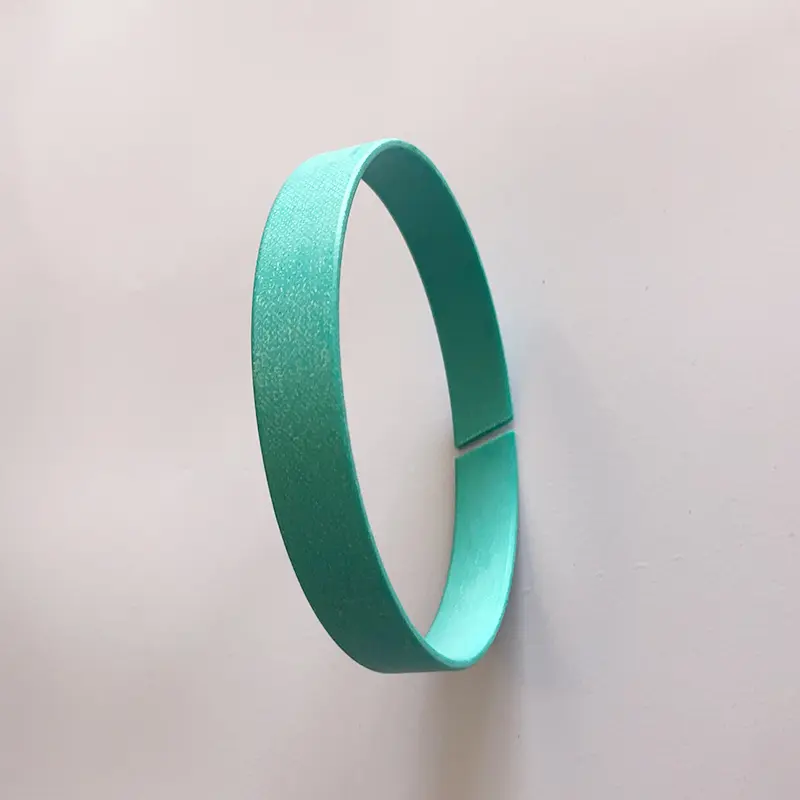

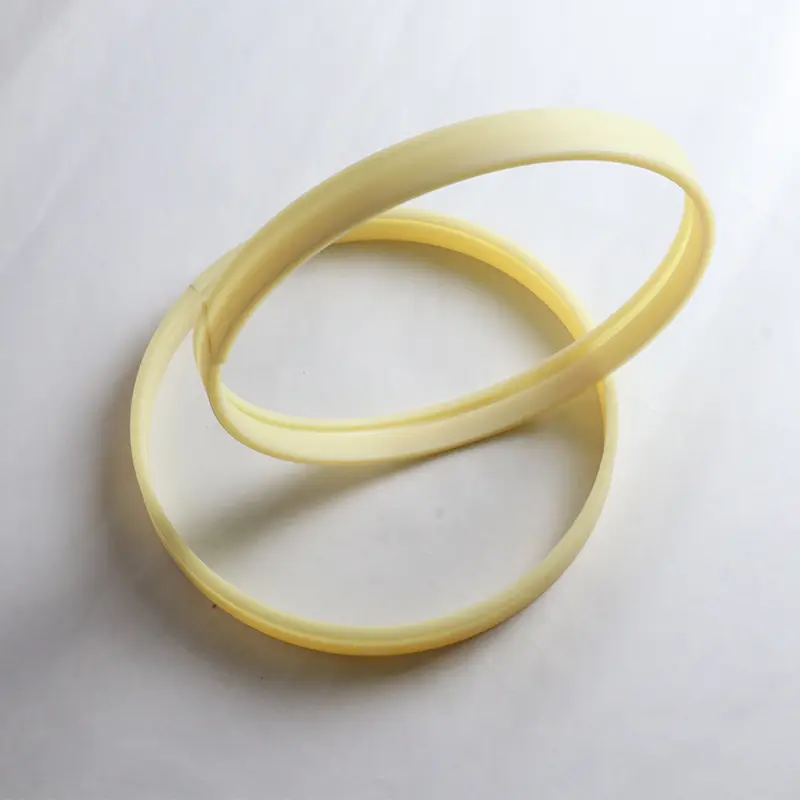

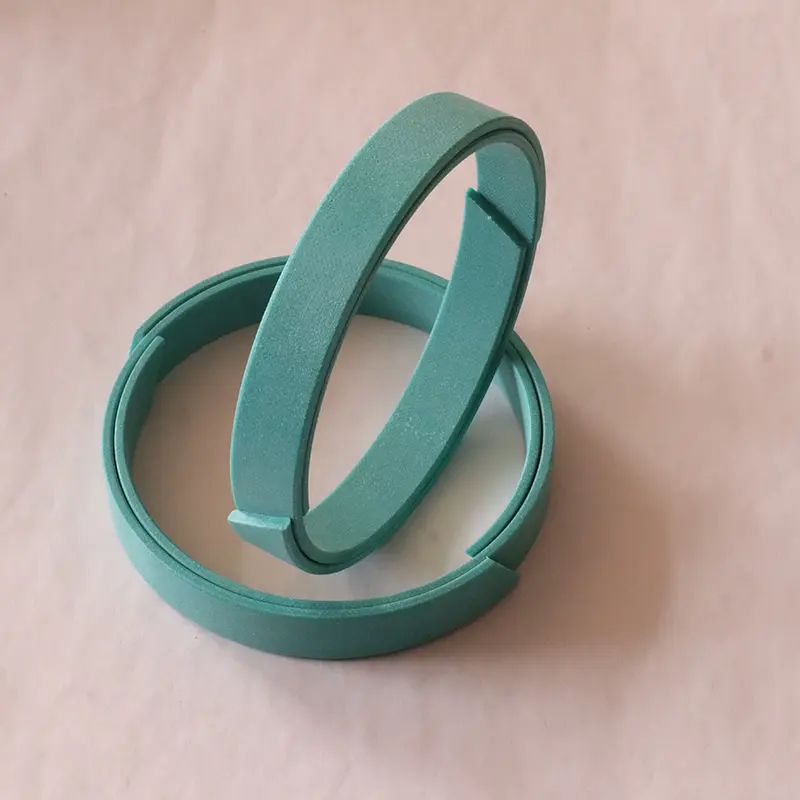

Piston çubuğu üçün metal olmayan bələdçi üzüyü

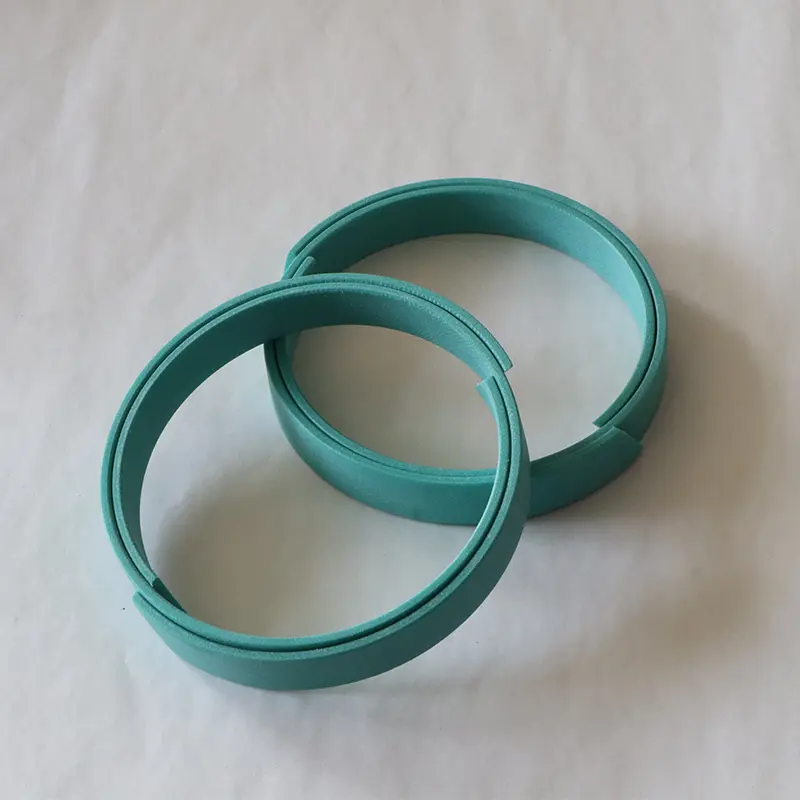

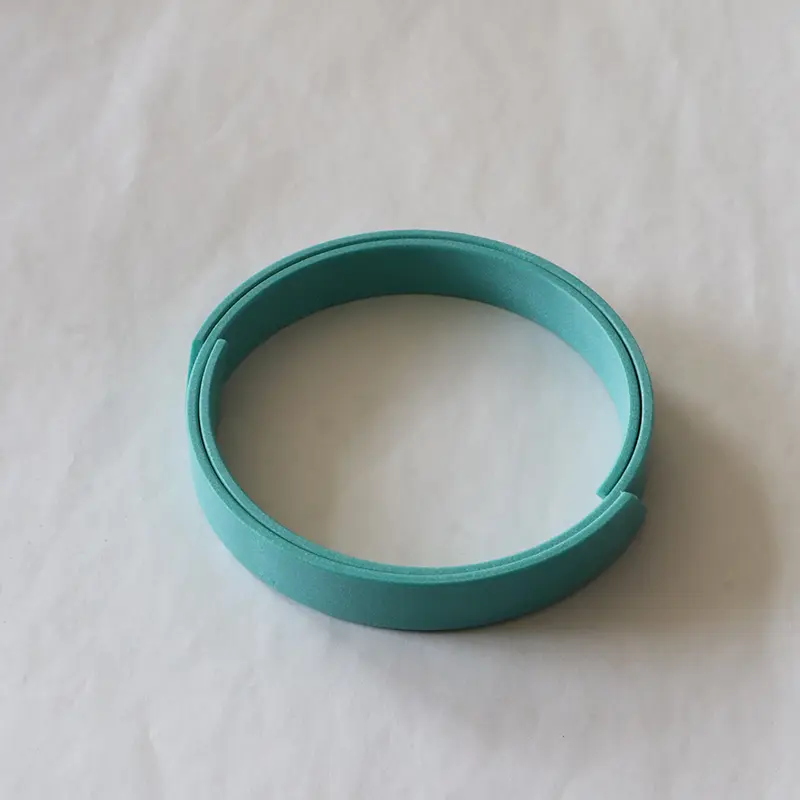

Piston üçün metal olmayan bələdçi ring
Hidravlik silindrdə işləyən piston və ya piston çubuğu üçün, aşınma üzüyü dəqiq bir rəhbər təsir göstərir və radial qüvvələri uda bilər. Eyni zamanda, aşınma üzüyü hidravlik silindrdə sürüşmə hissələrinin metal təmasına mane ola bilər. Metal geyimi üzükləri ilə müqayisədə metal olmayan aşıq üzükləri bir çox üstünlüklərə malikdir. Bunların arasında bezariozdan hazırlanmış fenolik və ptfe bələdçi üzüklər yerdəki kəsmə növü və istifadəyə hazır tip mövcuddur.
1. Yaxşı aşınma müqaviməti
2. Metal-metal kontaktdan çəkinin
3. Mexaniki vibrasiyanı yatıra bilər
4. Geyinməyə davamlı halqanın mərkəzləşdirilmiş təsirinə görə, böyük bir radial rəsmiləşdirilir
5. Groove sadə və quraşdırmaq asandır
6. Yuxarıdakı üstünlüklərə əsaslanan aşağı texniki xidmət, geniş istifadə olunur
Material:
1. Politetrafluoroetilen ptfe3 (ümumi material), PTFE4 (su kimi aşağı özlülük mediası üçün tətbiq olunan), PTFE1 (pnevmatik kimi aşağı sürtünmə tələbləri)
2. polioksimetilen pom və ya neylon pa və onun dəyişdirilmiş materialları
3. Formaldehid qatranı + gücləndirici lif pri
Müxtəlif materialların yük daşıyan gücü (istinad) müqayisə cədvəli
| Material | Tutum tutumu max (n / mm2) |
| PTFE dolu mis tozu | 15 (20 ℃); 7.5 (80 ℃) 5 (120 ℃) |
| Bezi olan fenolik toz | 90 (60 ℃); 40 (80 ℃) |
| Polioksimetilen və ya neylon | 25 (60 ℃); 15 (80 ℃) |
| Polioksimetilen və ya neylon doldurulmuşdur | 40 (60 ℃); 30 (80 ℃) |
| Hamarlıq | Rtmax (μm) | R (mkm) |
| Sürüşmə səthi | ≤2.5 | 0.05-0.3 |
| Yivli | ≤10 | ≤2 |
| Yivli tərəfi | ≤15 | ≤3 |

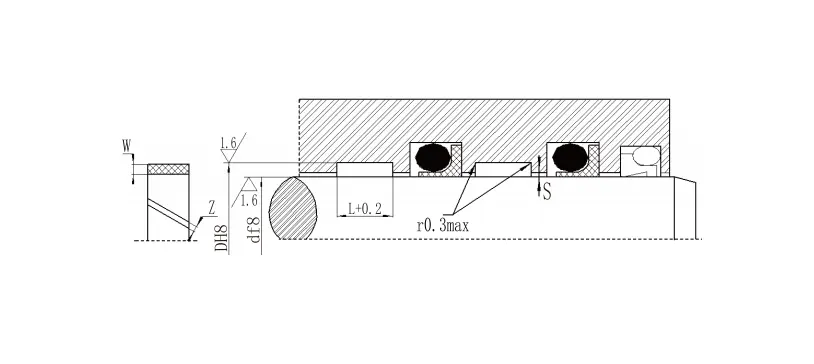

Piston Rod Bələdçisi Ring Specalting Series
| Çubuq diametri | Alt diametrli | Yivli genişliyi | Qalınlıq | Gap |
|
Çubuq diametri | Alt diametrli | Yivli genişliyi | Qalınlıq | Gap |
| D F8 / H9 | D h8 | L+0.2 | W | Z | D F8 / H9 | D h8 | L+0.2 | W | Z | |
| 8-20 | D + 3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | D + 5 | 25 | 2.5 | 8-33 | |
| 10-50 | D + 3.1 | 4 | 1.55 | 1-3 | 1000-4200 | D + 5 | 25 | 2.5 | 33-134 | |
| 15-140 | D + 5 | 5.6 | 2.5 | 2-5 | 280-999.9 | d + 8 | 25 | 4 | 10-33 | |
| 20-220 | D + 5 | 9.7 | 2.5 | 2-9 | 1000-2200 | d + 8 | 25 | 4 | 33-70 | |
| 80-400 | D + 5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
