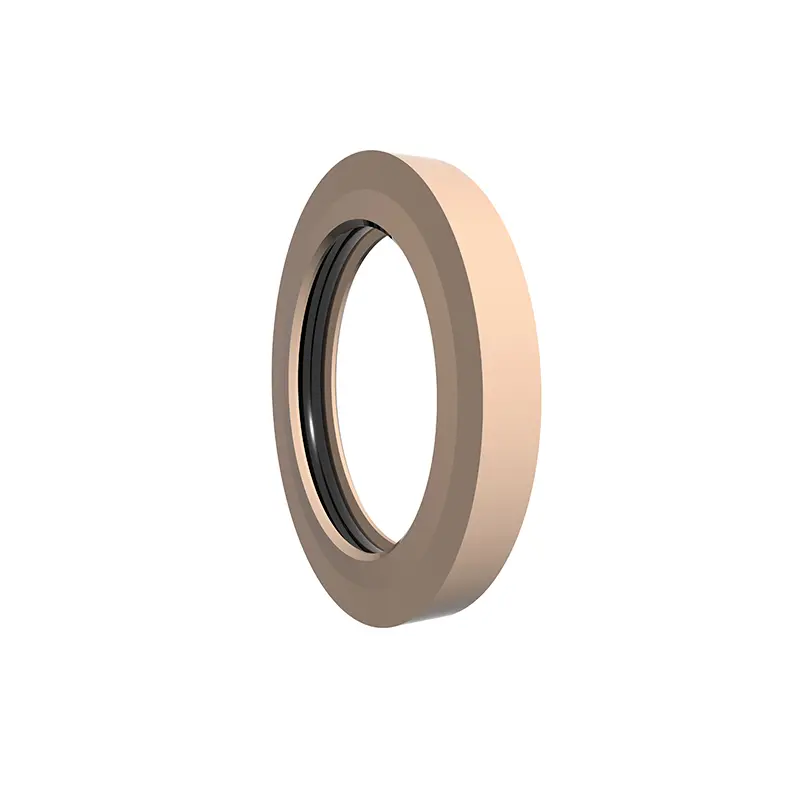

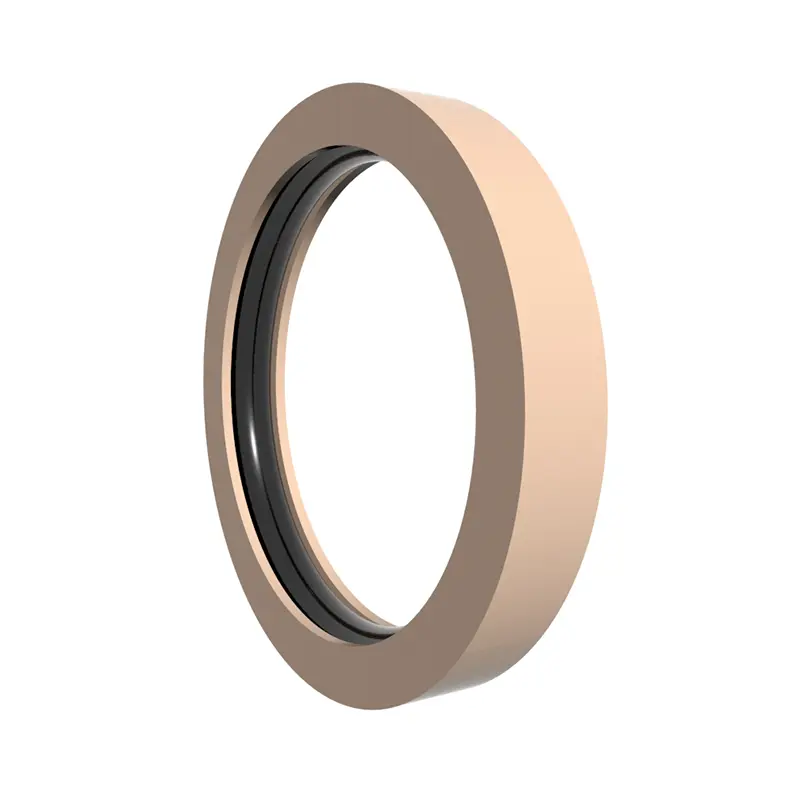

Ruichen möhürlərimiz yüksək təzyiq sonu flanş möhürləri daha yaxşı məhsul performansını təmin etmək üçün yenilikçi dizayn qəbul edir. Core, Doldurulmuş və ya dəyişdirilmiş PTFE materialının xüsusi formalı sızdırma halqası və eksion (son), flanşın bir tərəfli statik (təzyiq) möhürləmə və su təzyiqinin möhürlənməsi ehtiyacları olan O formalı (rezin) üzük birləşməsidir.
Yüksək təzyiq sonu flanş möhürləri əhəmiyyətli üstünlüklərə, uzun ömür, azaldılmış təmir xərcləri, medianın sızınmasının qarşısını almaq üçün əla möhür, ekstremal iş şəraiti və asan quraşdırma üçün incə quruluşun qarşısını almaq üçün əla möhürləmə, əla möhürlənir.
Fərqli iş şəraitinə görə, seçmək üçün bölünmüş modellər etdik: RC2871 seriyası (sağ bucaqlı sızdırmazlıq üzüyü və o şəkilli rezin üzük) müxtəlif təzyiq ssenarilərinin öhdəsindən gəlmək üçün A və B növlərinə bölünür; RC2872 Series (C şəkilli sızdırmazlıq üzüyü və o şəkilli rezin üzük) statik təzyiq sızdırması üçün uygundur; RC2873 (gücləndirilmiş sağ bucaqlı sızdırmazlıq üzüyü və o şəkilli rezin üzük) ultra yüksək təzyiq statik möhürlənməsi üzrə ixtisaslaşır; RC2874 (Y şəkilli sızdırmazlıq üzüyü və o şəkilli rezin üzük) ultra yüksək təzyiq sızdırmazlığının sabitliyini təmin edir; RC2875 seriyası (ayaq formalı sızdırmazlıq üzüyü və o şəkilli rezin üzük) müxtəlif statik möhürləmə ehtiyaclarını ödəmək üçün A və B növlərinə bölünür.
Bəzi xüsusi birləşmələr, daha yüksək təzyiqlərdə daha yaxşı möhürlənməyə və yüksək və ultra yüksək təzyiqlərdə daha yaxşı möhürlənməyə və ultra yüksək təzyiqlərə sahib olmaq üçün əvvəlcədən qurulmuş və flanş quruluşundan istifadə edən modifikasiya edilmiş ayaq formalı möhürləmə ring kimi vurğularla doludur; Eyni şey, C-formalı və möhkəmləndirilmiş sağ bucaqlı sızdırmazlıq üzüklər və o-üzüklər birləşməsi üçün, bütün istiqamətlərdə yüksək təzyiq sonu (flanş) möhürləmə probleminin etibarlı bir həllini təmin etməkdir.
Məhsul xüsusiyyətləri və tətbiqləri:

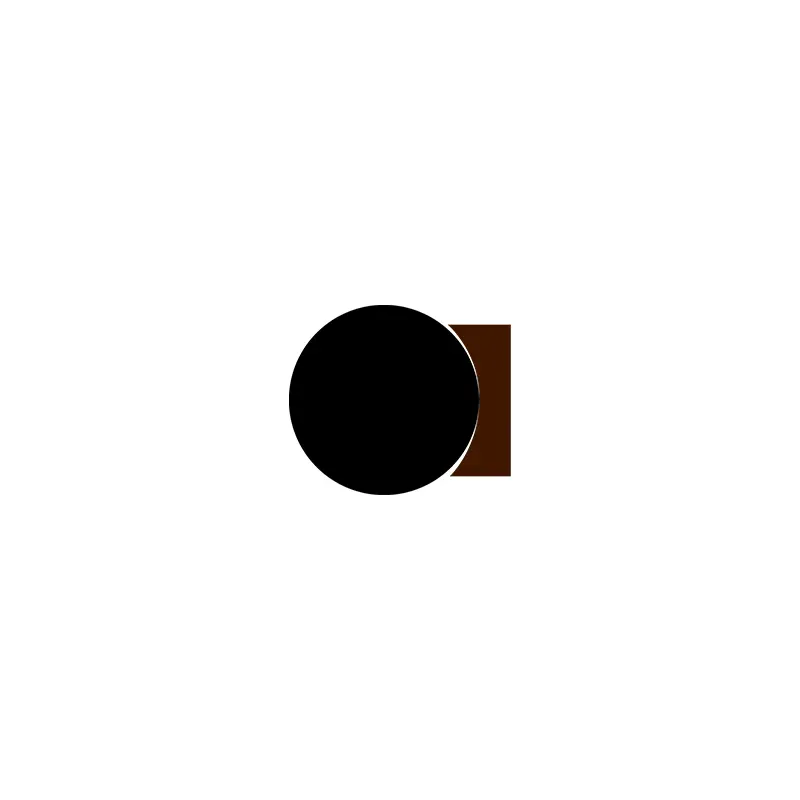

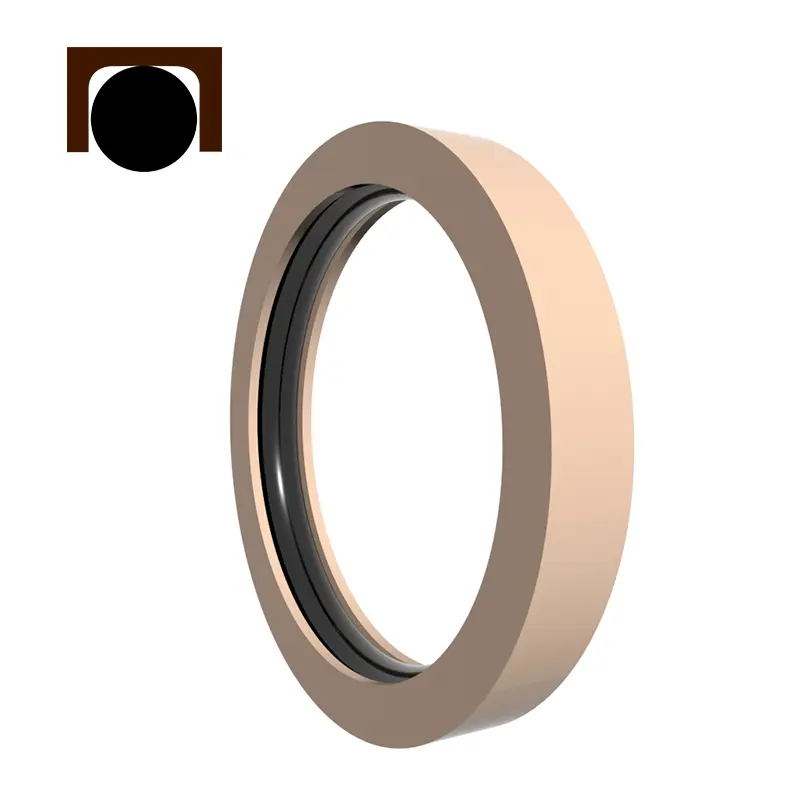

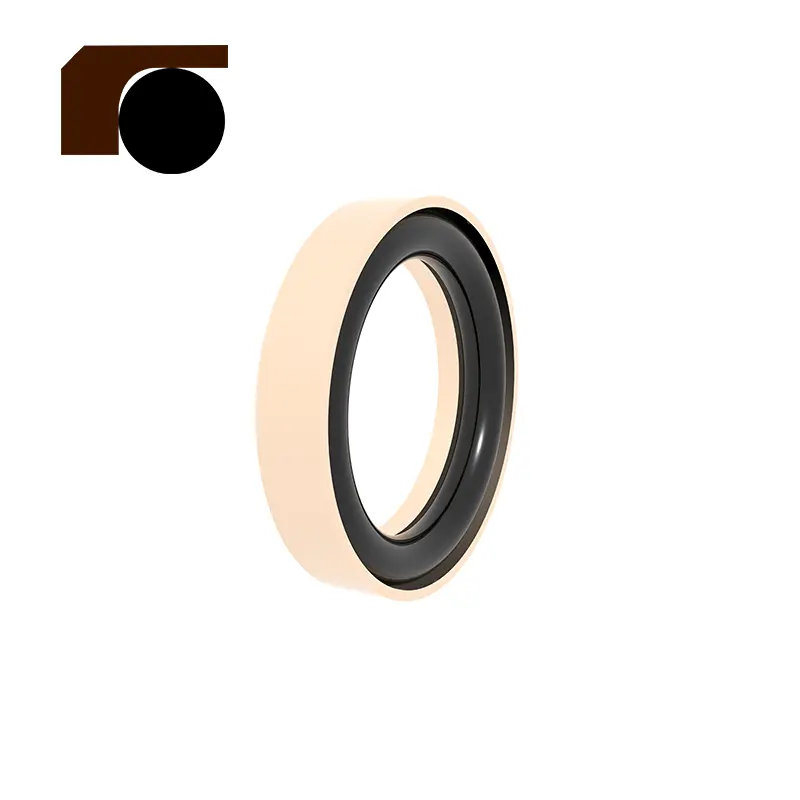

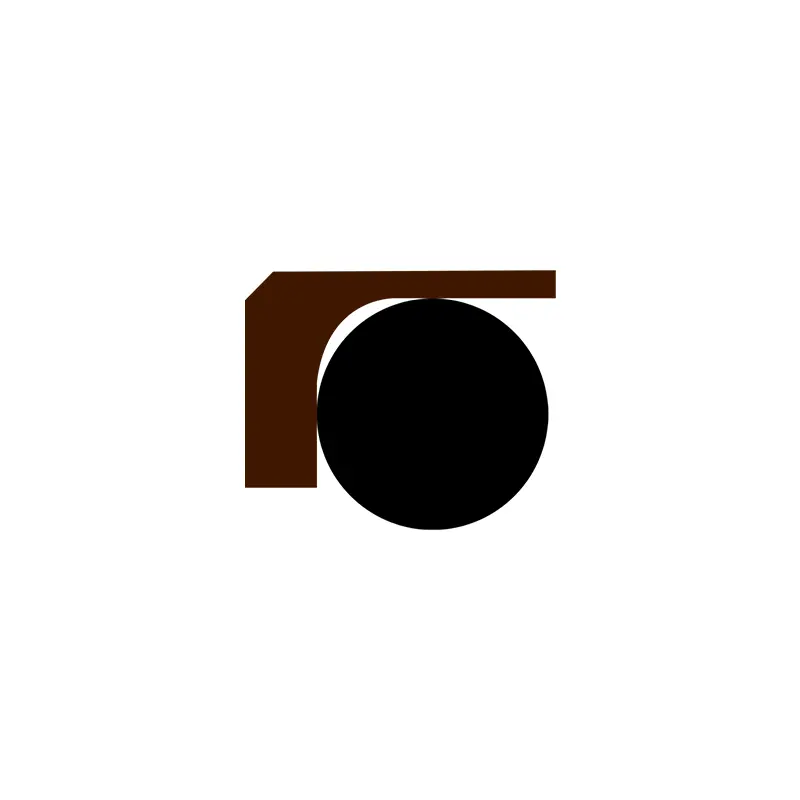

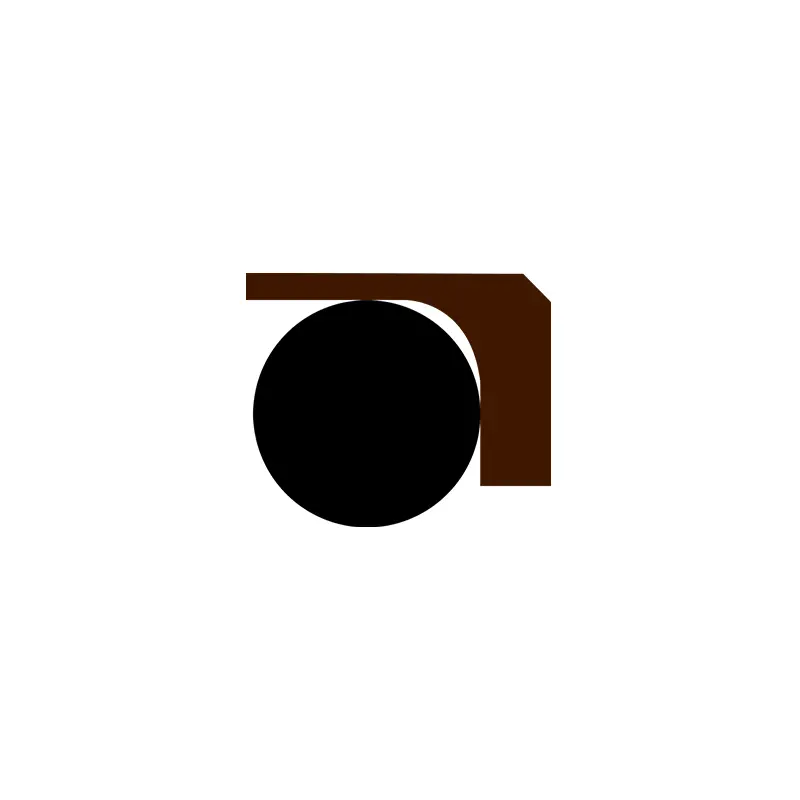

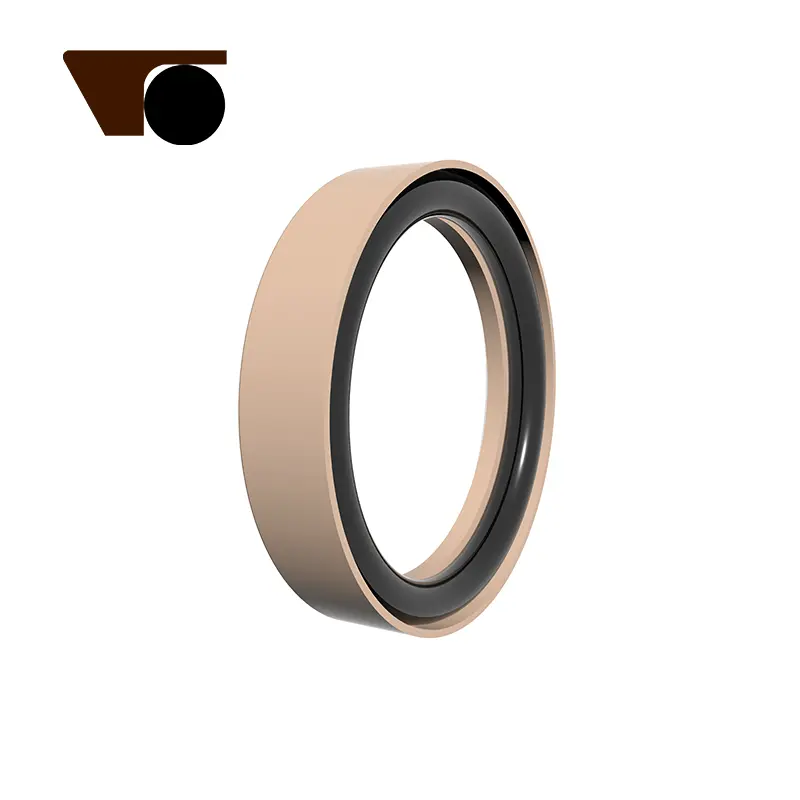

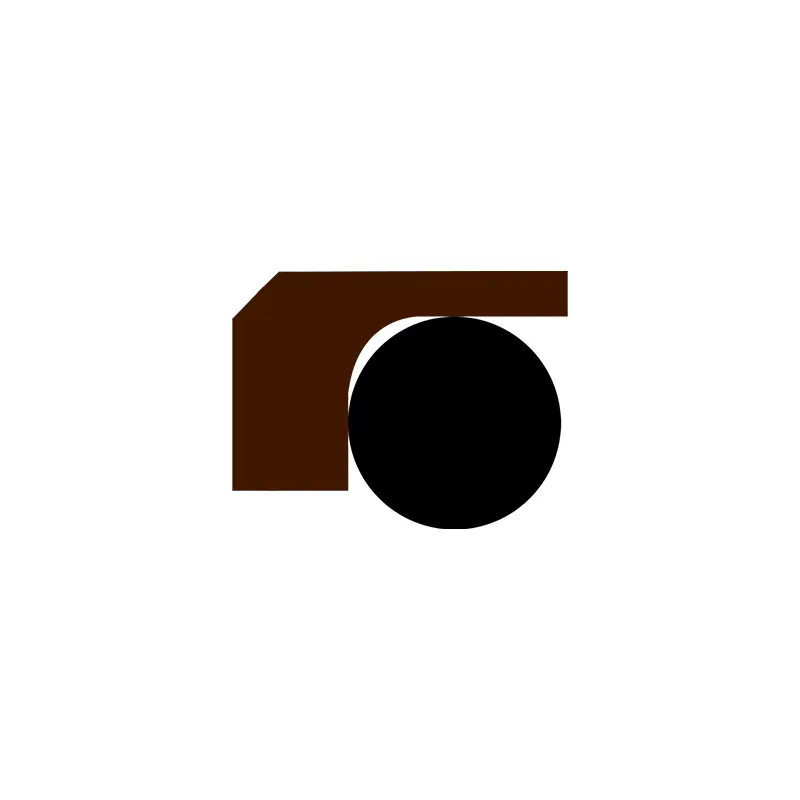

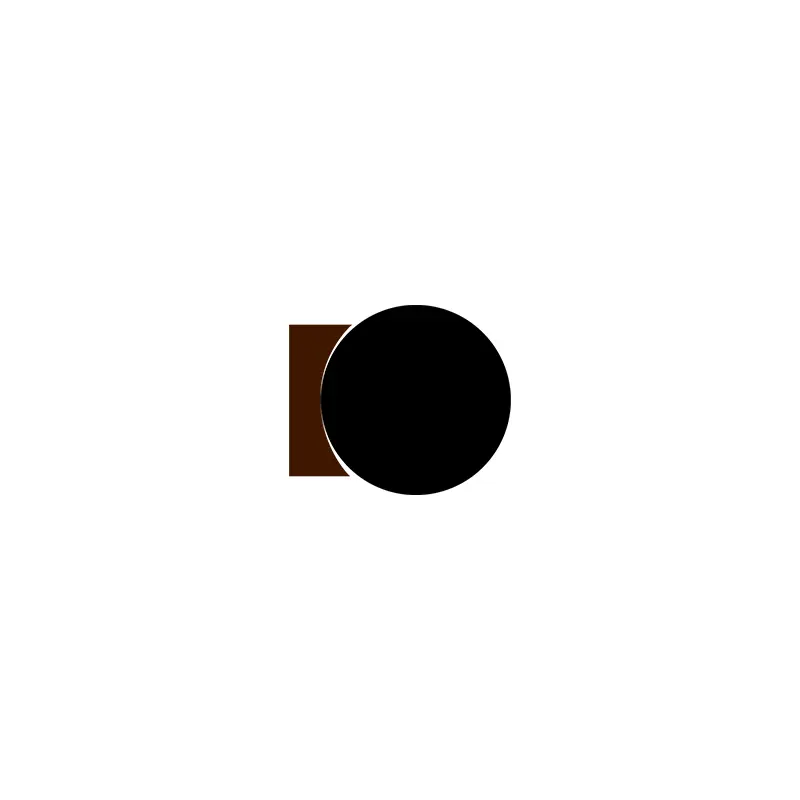

Bu möhür, PTFE və O-Ringdən hazırlanmış sağ bucaqlı bir möhürləmə halqasından ibarətdir. O-ring, möhürlənməyə nail olmaq üçün sıxma qüvvəsi yaratmaq üçün əvvəlcədən sıxılmışdır. Möhürün sıxılma qüvvəsi təzyiq altında artır, yəni təzyiq nə qədər yüksəkdirsə, möhürləmə daha yaxşıdır. Slip ring yan bir qabırğa quruluşunu qəbul etdiyi üçün O-ring sıxılmayacaq və yüksək təzyiqə tab gətirə bilməz.

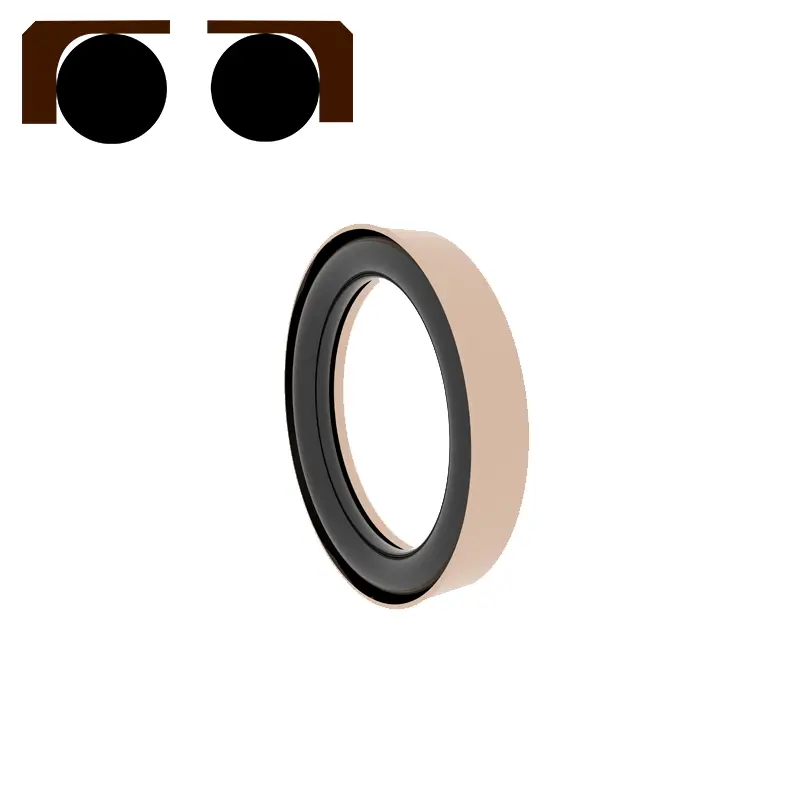

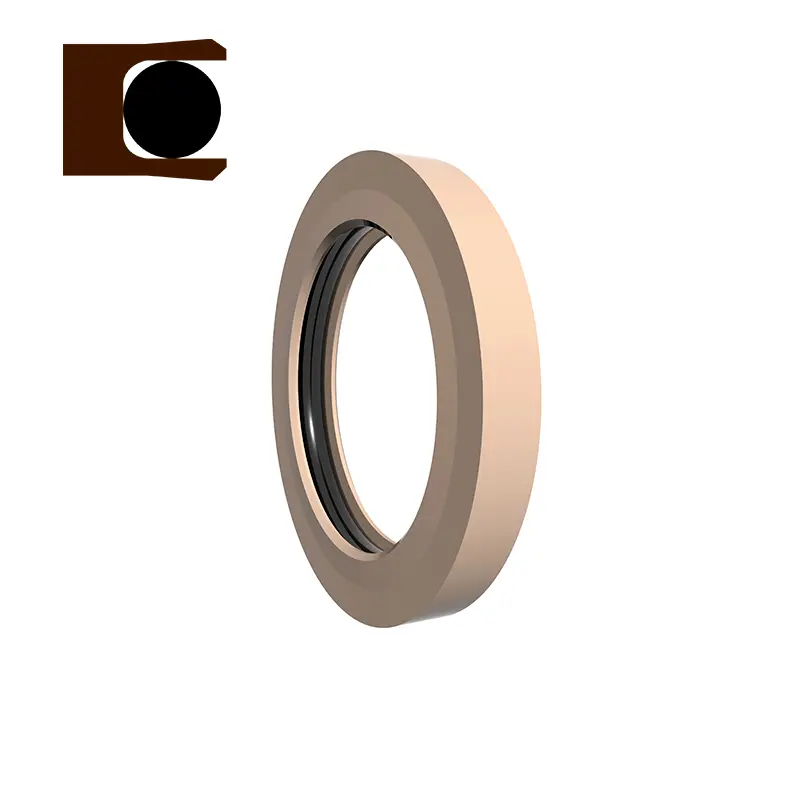

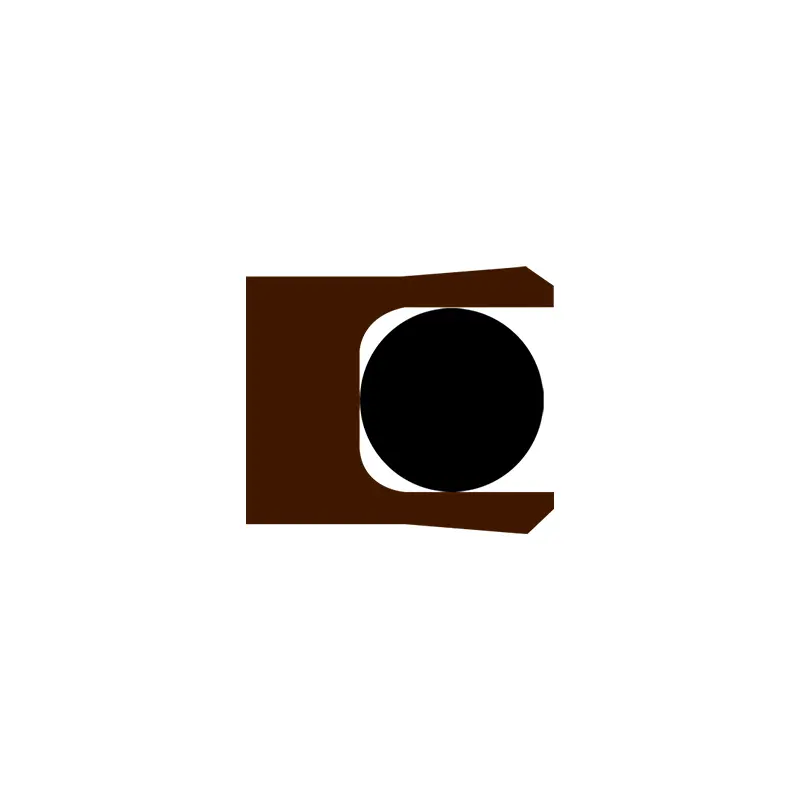

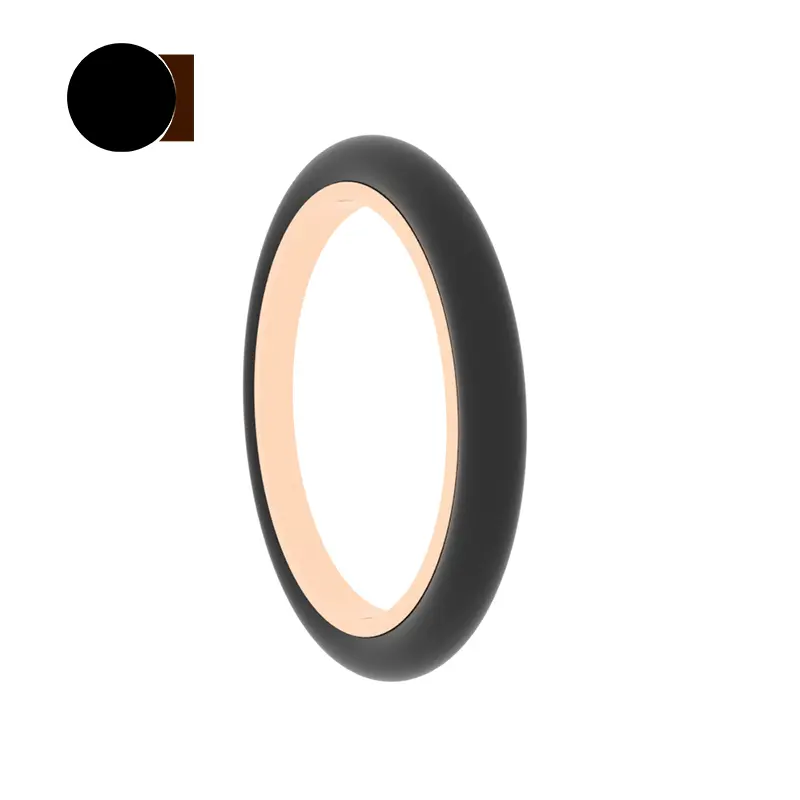

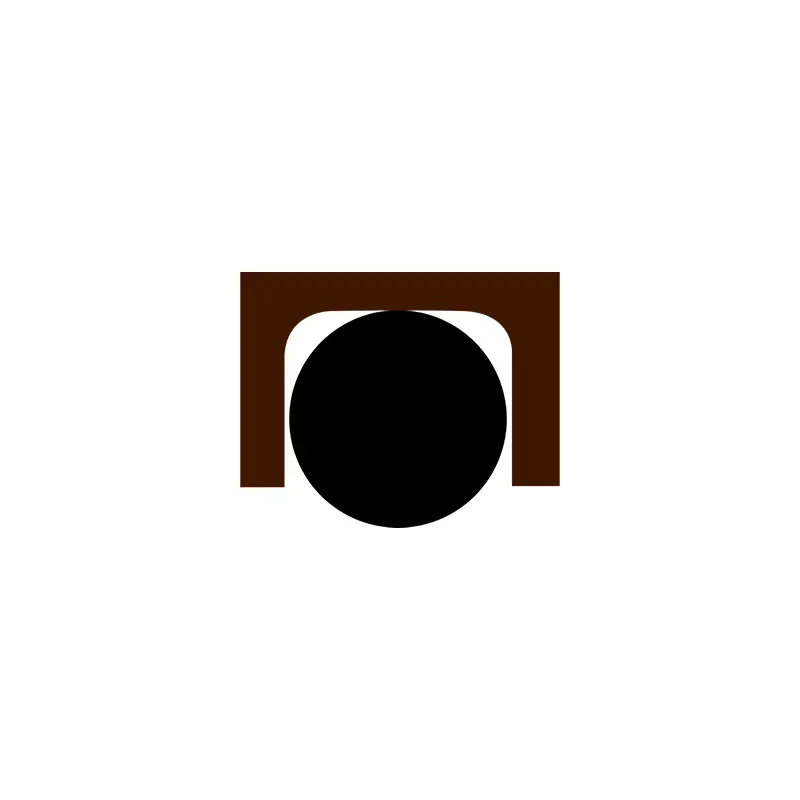

Bu möhür, PTFE C şəkilli möhürləmə üzüyü və bir o-ringdən ibarətdir. O-ring, möhürlənməyə nail olmaq üçün sıxma qüvvəsi yaratmaq üçün əvvəlcədən sıxılmışdır. Möhürün sıxılma qüvvəsi təzyiq altında artır, yəni təzyiq nə qədər yüksəkdirsə, möhürləmə daha yaxşıdır. Slip ring iki tərəfli qabırğa quruluşunu qəbul etdiyi üçün O-ring sıxılmayacaq və yüksək təzyiqə tab gətirə bilməz.
RC2873
RC2874

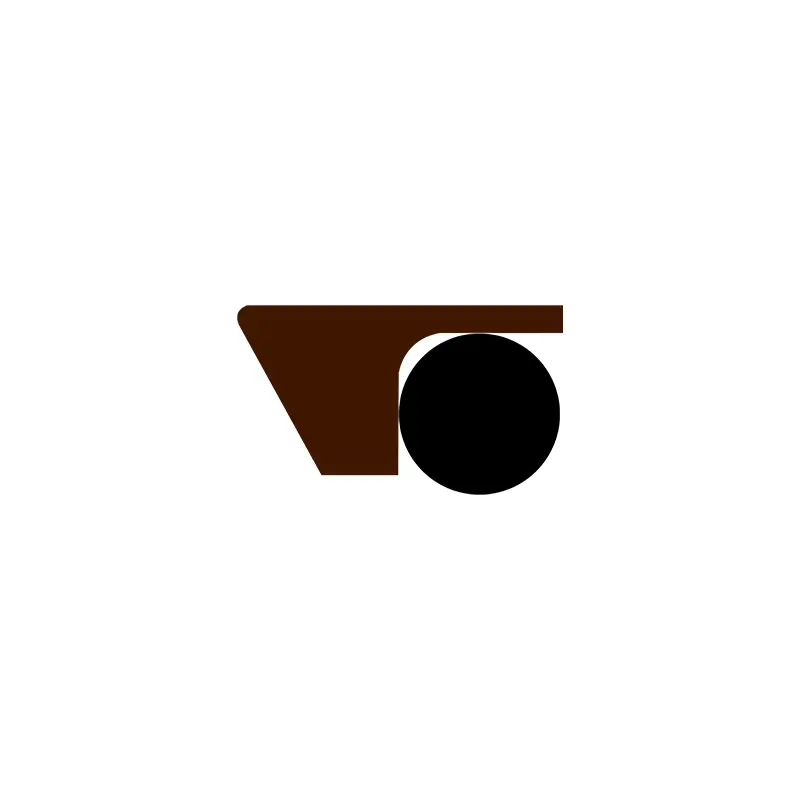

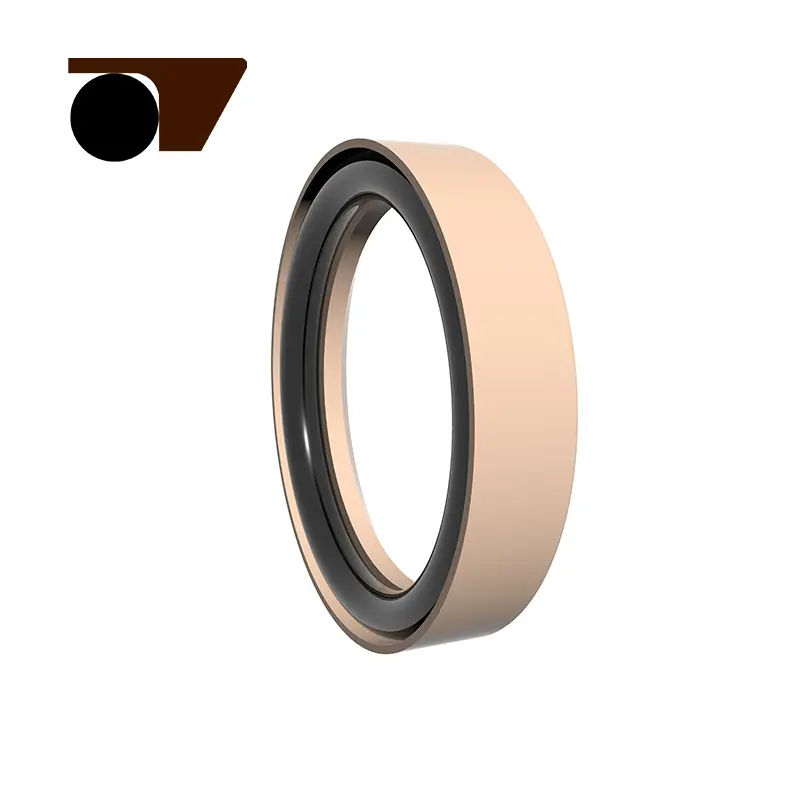

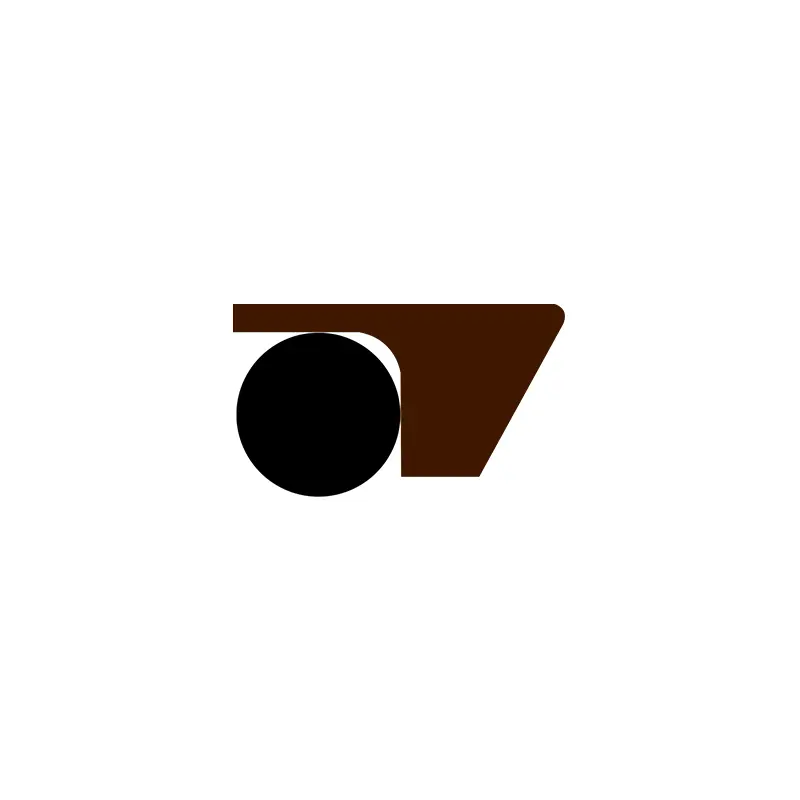

Bu möhür, dəyişdirilmiş PTFE materialı və O-ringdən hazırlanmış ayaq formalı bir möhürləmə halqasından ibarətdir. O-ring, möhürlənməyə nail olmaq üçün sıxma qüvvəsi yaratmaq üçün əvvəlcədən sıxılmışdır. Möhürün sıxılma qüvvəsi təzyiq altında artır, yəni təzyiq nə qədər yüksəkdirsə, möhürləmə daha yaxşıdır. Slip ring yan ayaq formalı qabırğa quruluşunu qəbul etdiyi üçün O-ring sıxılmayacaq və yüksək və ultra yüksək təzyiqə tab gətirə bilməz.
Xüsusiyyətlər:

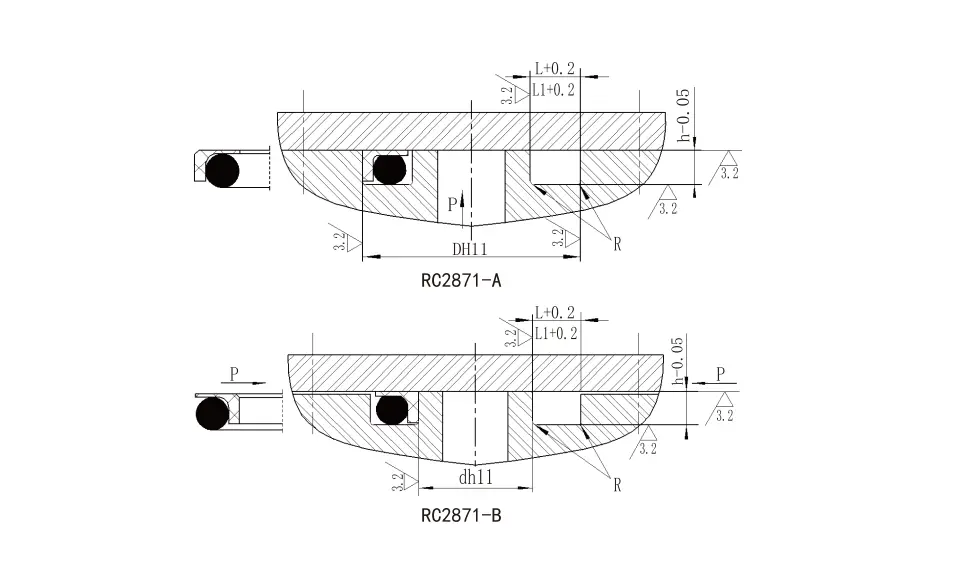

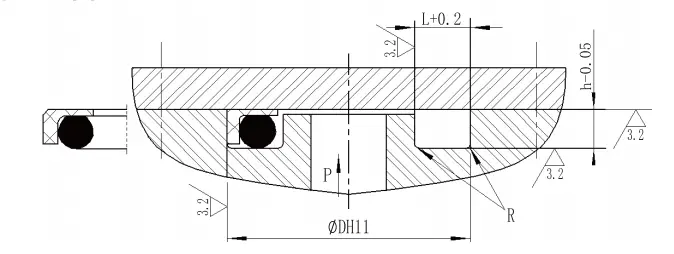

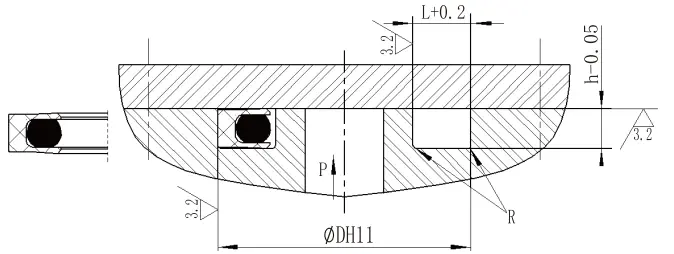

| RC2871 - Daxili təzyiq növü xüsusiyyətləri (parametr aralığında olan bütün spesifikasiyalar mövcuddur) | |||||
| Xarici diametrli diapazon D h11 |
Yivli dərinlik h-0.05 |
Yivli genişliyi L+0.2 |
Yivli genişliyi
L1 + 0.2 Təzyiq> 80MPA |
Dairəvi künclər Rmax |
O-Ring Wire Diametri dO |
| 12 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |
| RC2871-B Xarici təzyiq növü xüsusiyyətləri (parametr aralığında olan bütün spesifikasiyalar mövcuddur) | |||||
| Xarici diametrli diapazon Dh11 | Yivli dərinlik h-0.05 |
Yivli genişliyi L+0.2 |
Groove eni L1 + 0.2 Təzyiq> 80MPA |
Dairəvi künclər Rmax | O-Ring Wire Diametri dO |
| 5 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |

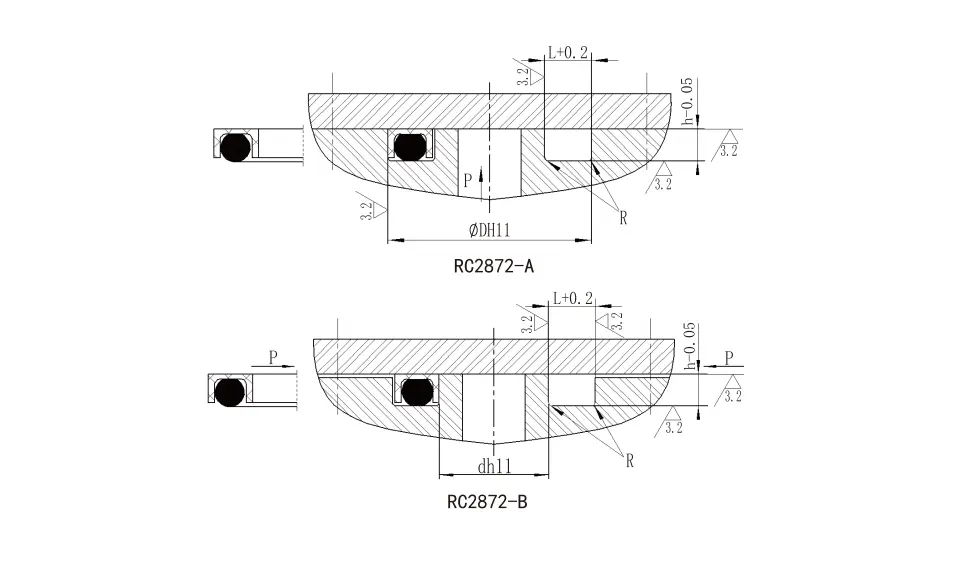

| RC2872 - Daxili təzyiq növü xüsusiyyətləri (parametr aralığında olan bütün spesifikasiyalar mövcuddur) | ||||
| Xarici diametrli diapazon D h11 |
Yivli dərinlik h-0.05 |
Yivli genişliyi L+0.2 |
Dairəvi künclər Rmax |
O-Ring Wire Diametri dO |
| 15 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 13.6 | 0.7 | 8.60 |
| RC2872-B Xarici təzyiq növü xüsusiyyətləri (parametr aralığında olan bütün spesifikasiyalar mövcuddur) | ||||
| Xarici diametrli diapazon D h11 |
Yivli dərinlik h-0.05 |
Yivli genişliyi L+0.2 |
Dairəvi künclər R |
O-Ring Wire Diametri dO |
| 5 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 13.6 | 0.7 | 8.60 |
| Xarici diametrli diapazon IE11 |
Yivli dərinlik h-0.05 |
Yivli genişliyi L+0.2 |
Dairəvi künclər Rmax |
O-Ring Wire Diametri dO |
| 15 ~ 28 | 2.80 | 5.5 | 0.4 | 2.65 |
| 29 ~ 54 | 3.55 | 6.6 | 0.4 | 3.55 |
| 55 ~ 128 | 5.30 | 9.1 | 0.5 | 5.30 |
| 129 ~ 499 | 7.20 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 8.50 | 13.8 | 0.7 | 8.60 |
| Xarici diametrli diapazon IE11 |
Yivli dərinlik h-0.05 |
Yivli genişliyi L+0.2 |
Dairəvi künclər Rmax |
O-Ring Wire Diametri dO |
| 15 ~ 26 | 3.4 | 5.5 | 0.4 | 2.65 |
| 27 ~ 50 | 4.2 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 6.1 | 9.1 | 0.5 | 5.30 |
| 128 ~ 499 | 8.0 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 9.5 | 15.5 | 0.7 | 8.60 |

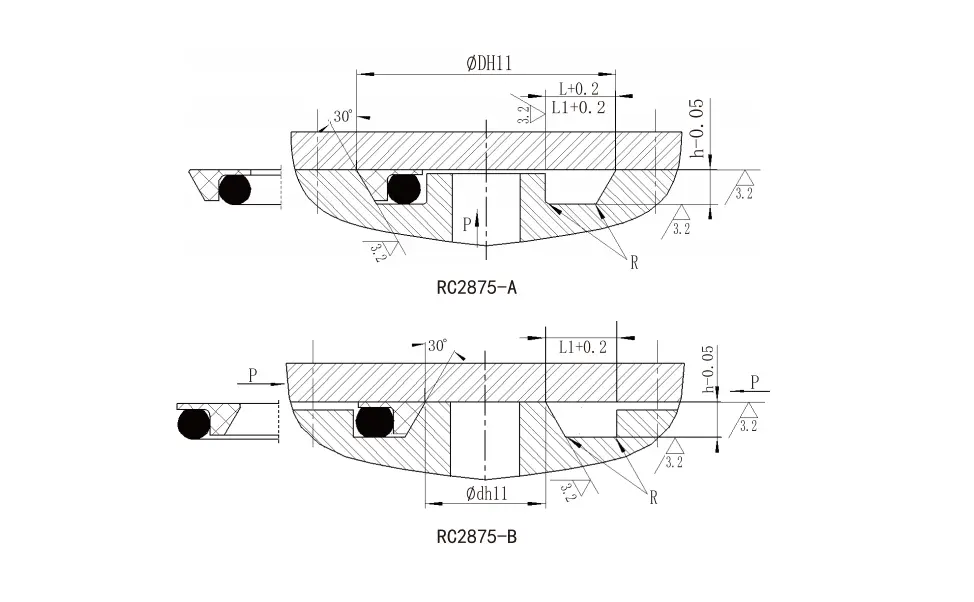

| RC2875 - Daxili təzyiq növü xüsusiyyətləri (parametr aralığında olan bütün spesifikasiyalar mövcuddur) | |||||
| Xarici diametrli diapazon D h11 |
Yivli dərinlik h-0.05 |
Yivli genişliyi L+0.2 |
Groove eni L1 + 0.2 Təzyiq> 100MPA |
Dairəvi künclər Rmax |
O-Ring Wire Diametri dO |
| 17 ~ 50 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| RC2875-B Xarici təzyiq növü xüsusiyyətləri (parametr aralığında olan bütün spesifikasiyalar mövcuddur) | |||||
| Xarici diametrli diapazon D h11 |
Yivli dərinlik h-0.05 |
Yivli genişliyi L+0.2 |
Groove eni L1 + 0.2 Təzyiq> 100MPA |
Dairəvi künclər Rmax |
O-Ring Wire Diametri dO |
| 5 ~ 40 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 41 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| Yüksək təzyiqli son flanş möhürləri tətbiq olunan iş şəraiti | ||||
| Profil | Model | Təzyiq etmək (MPa) |
Temperatur (℃) | Media |
 |
RC2871-A | ≤300 | -35 ~ + 100 (uyğun o-ring nbr) | Hidravlik yağ, emulsiya, su, qaz və s. |
| -20 ~ + 200 (uyğun O-Ring FKM) | ||||
 |
RC2871-b | ≤300 | -35 ~ + 100 (uyğun o-ring nbr) | Hidravlik yağ, emulsiya, su, qaz və s. |
| -20 ~ + 200 (uyğun O-Ring FKM) | ||||
 |
RC2872-A | ≤100 | -35 ~ + 100 (uyğun o-ring nbr) | Hidravlik yağ, emulsiya, su, qaz və s. |
| -20 ~ + 200 (uyğun O-Ring FKM) | ||||
 |
RC2872-B | ≤100 | -35 ~ + 100 (uyğun o-ring nbr) | Hidravlik yağ, emulsiya, su, qaz və s. |
| -20 ~ + 200 (uyğun O-Ring FKM) | ||||
 |
RC2873 | ≤200 | -35 ~ + 100 (uyğun o-ring nbr) | Hidravlik yağ, emulsiya, su, qaz və s. |
| -20 ~ + 200 (uyğun O-Ring FKM) | ||||
 |
RC2874 | ≤300 | -35 ~ + 100 (uyğun o-ring nbr) | Hidravlik yağ, emulsiya, su, qaz və s. |
| -20 ~ + 200 (uyğun O-Ring FKM) | ||||
 |
RC2875-A | ≤300 | -35 ~ + 100 (uyğun o-ring nbr) | Hidravlik yağ, emulsiya, su, qaz və s. |
| -20 ~ + 200 (uyğun O-Ring FKM) | ||||
 |
RC2875-b | ≤300 | -35 ~ + 100 (uyğun düzbucaqlı ring nbr) | Hidravlik yağ, emulsiya, su, qaz və s. |
| -20 ~ + 200 (uyğun düzbucaqlı ring fkm) | ||||
 |
RC2879-A | 105 | -35 ~ + 100 (uyğun düzbucaqlı ring nbr) | Hidravlik yağ, emulsiya, su, qaz və s. |
| -20 ~ + 200 (uyğun O-Ring FKM) | ||||
 |
RC2875-b | 105 | -35 ~ + 100 (uyğun o-ring nbr) -20 ~ + 200 (uyğun O-Ring FKM) |
Hidravlik yağ, emulsiya, su, qaz və s. |
