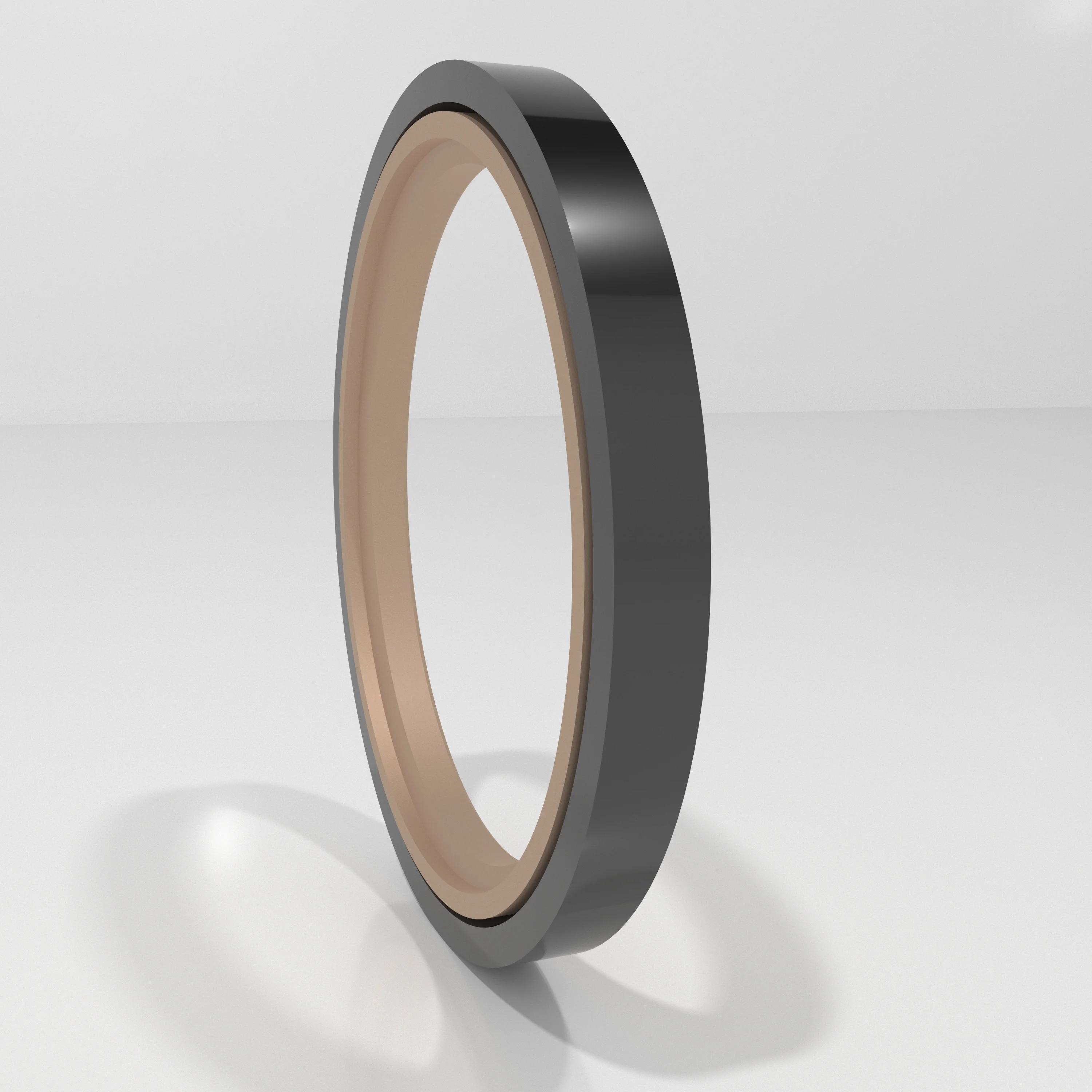

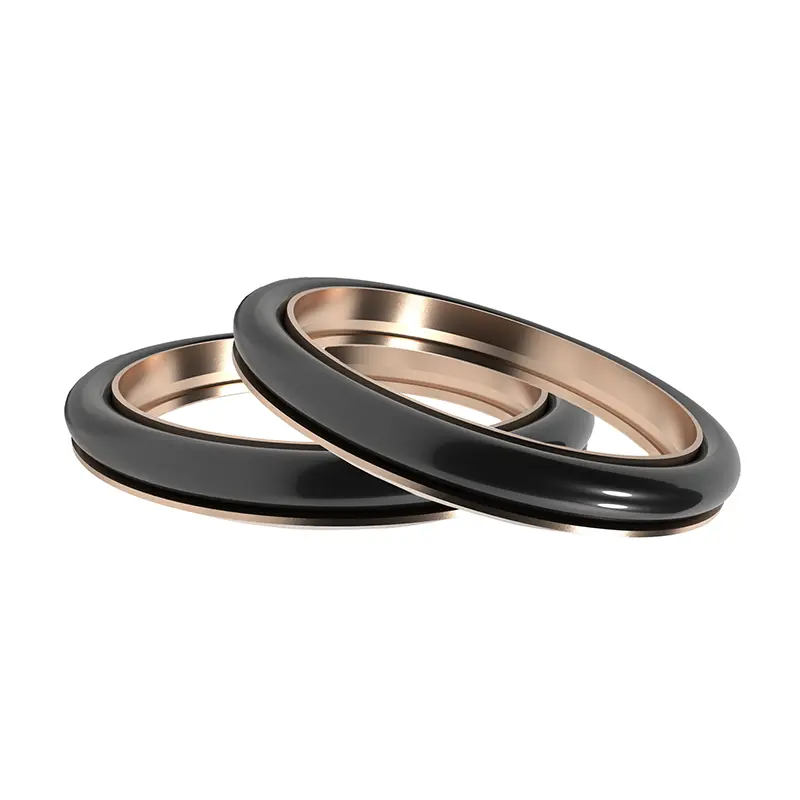

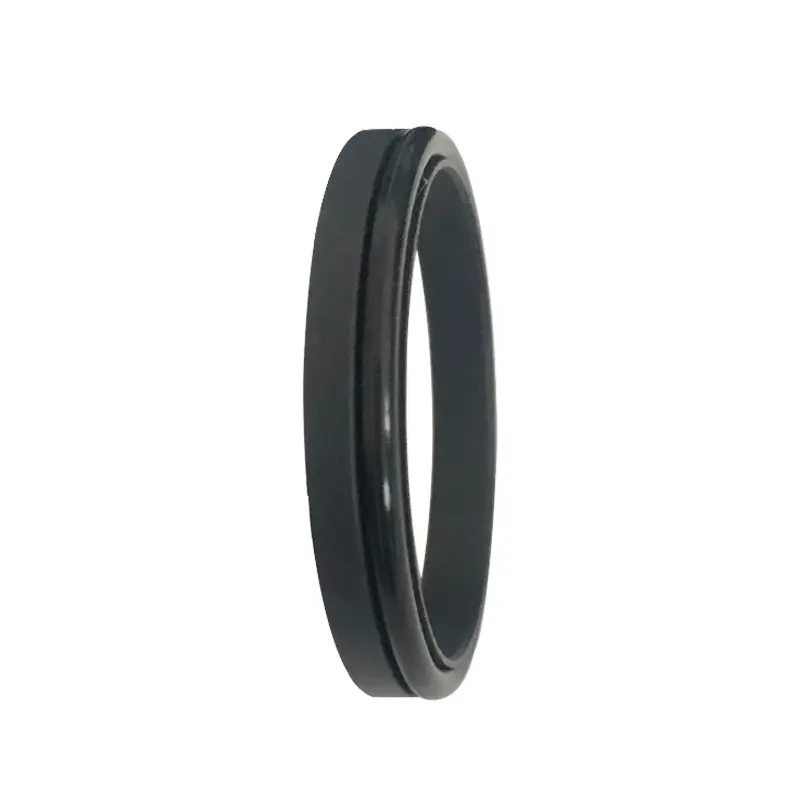

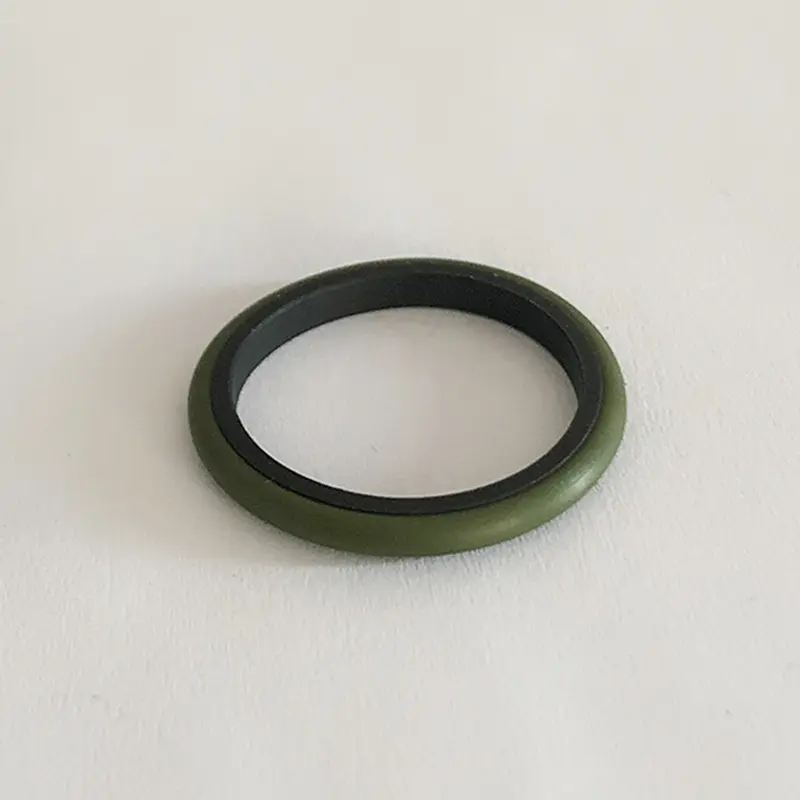

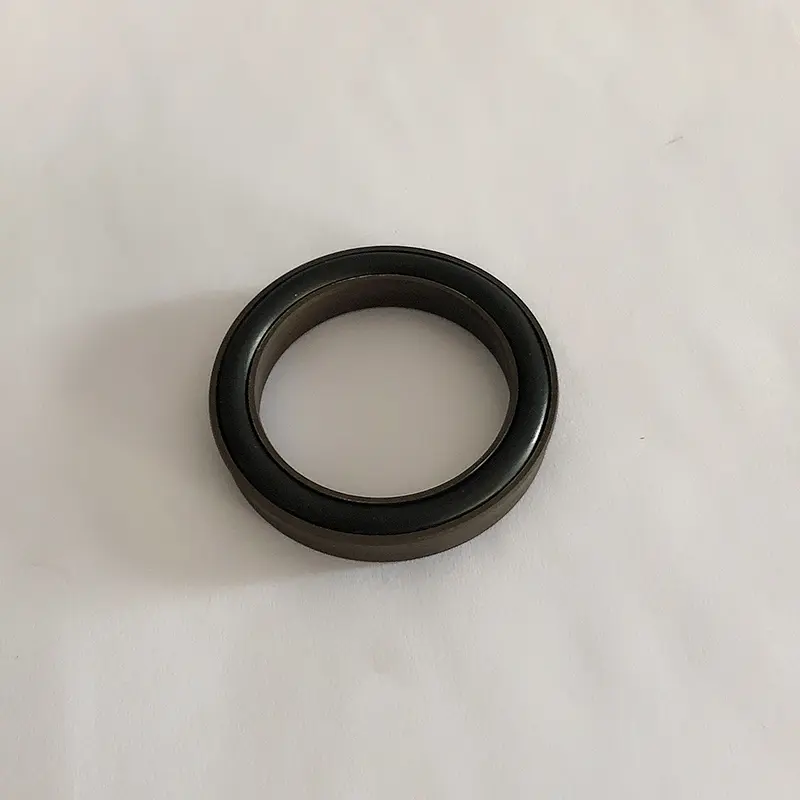

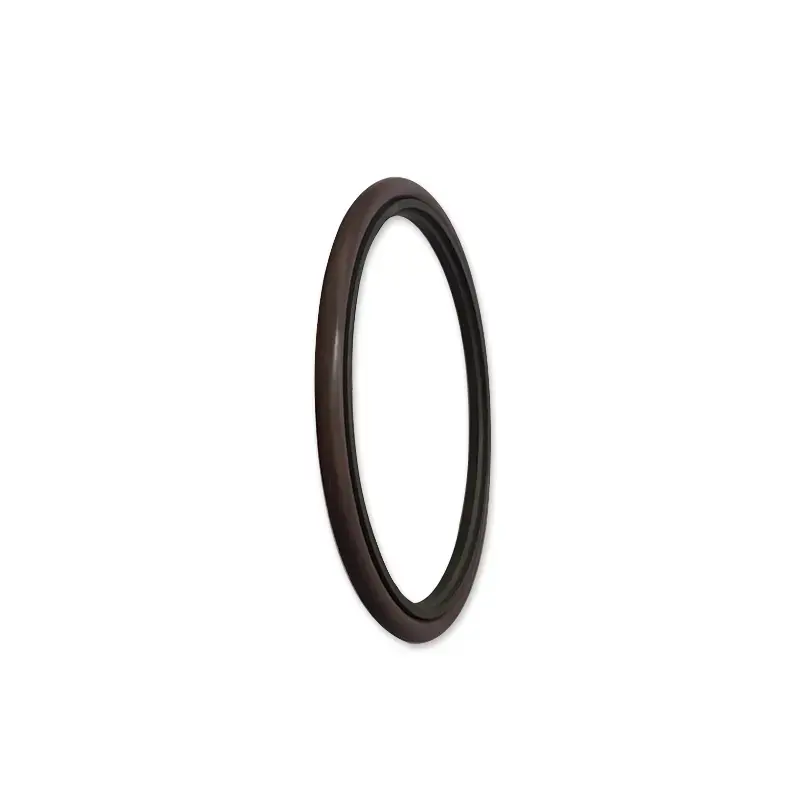

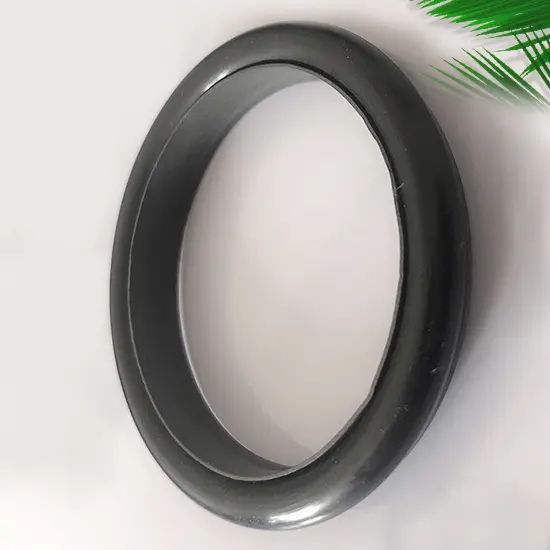

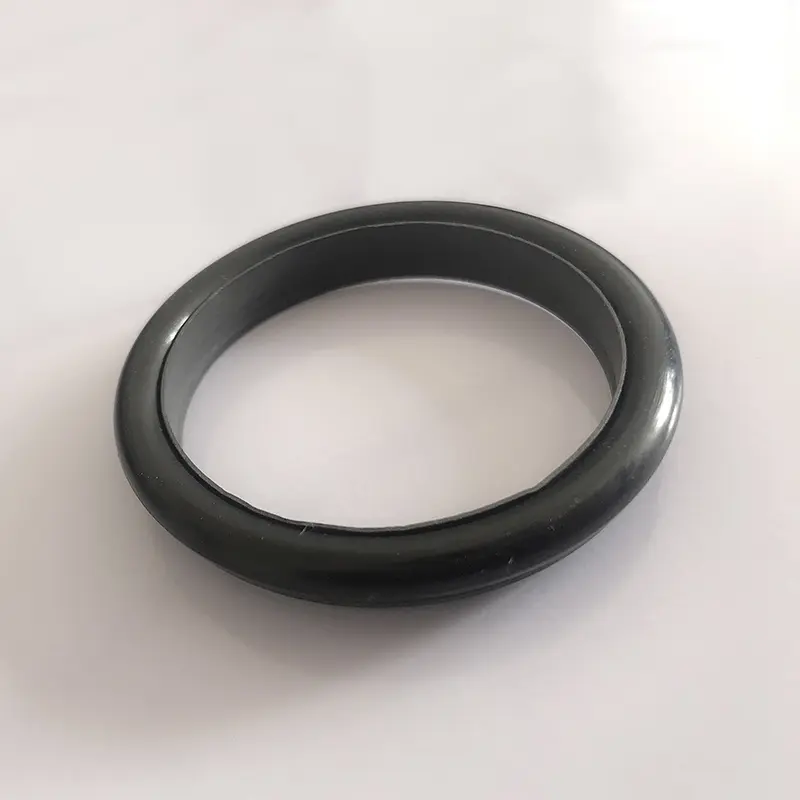

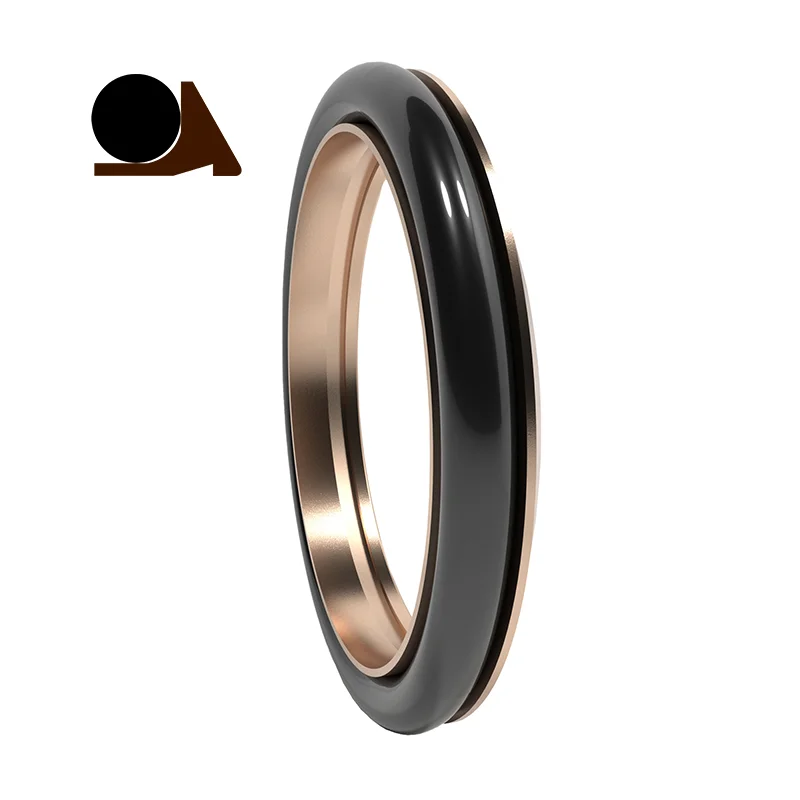

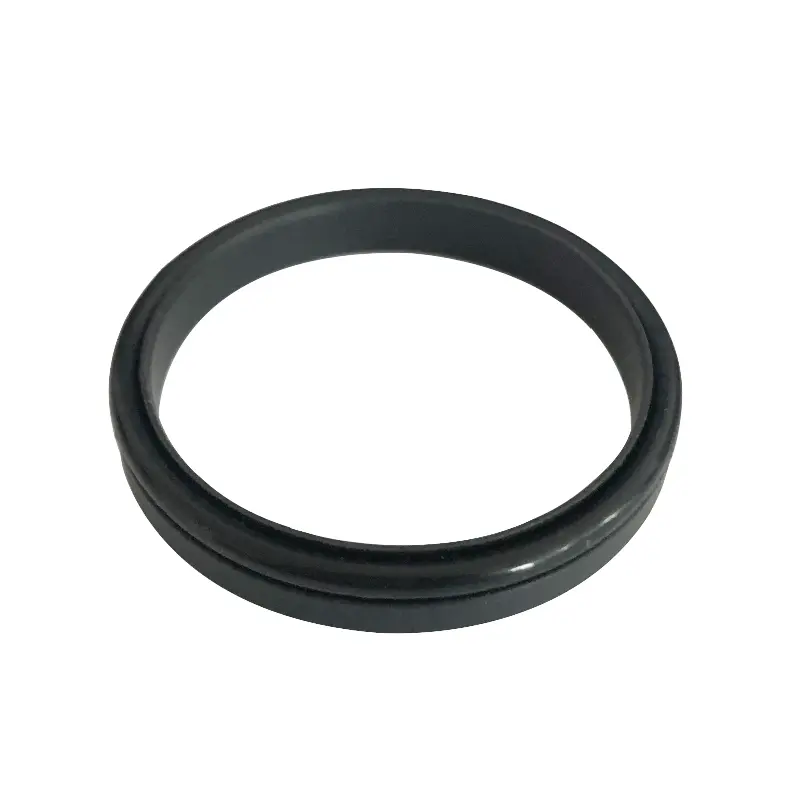

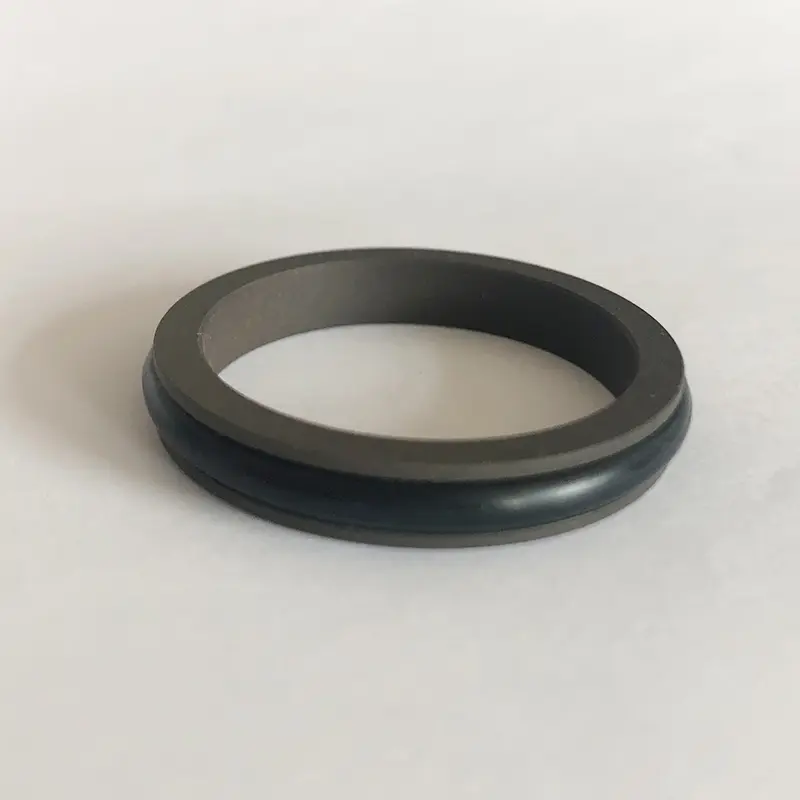

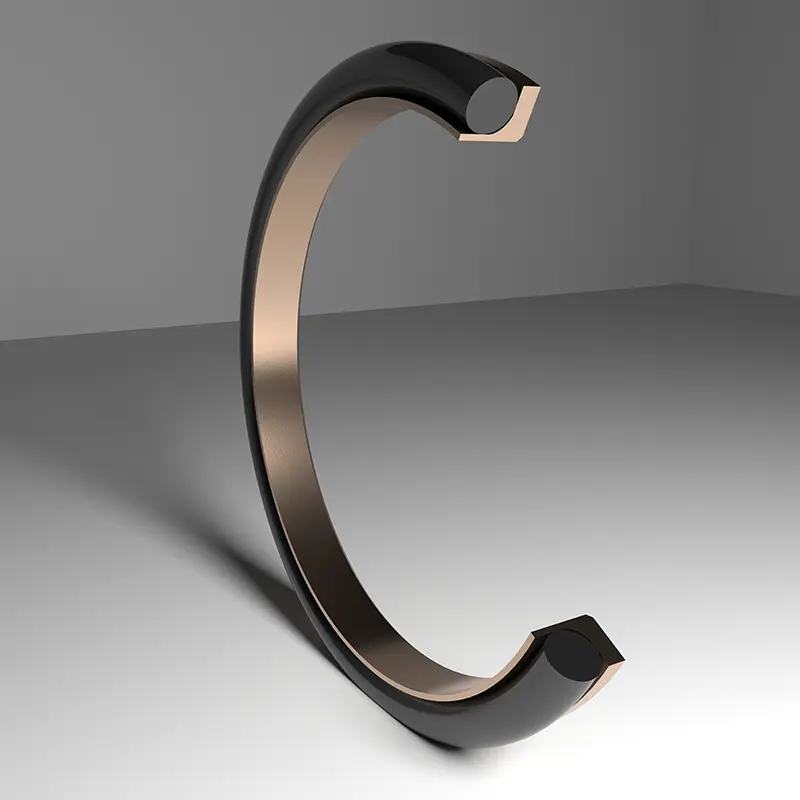

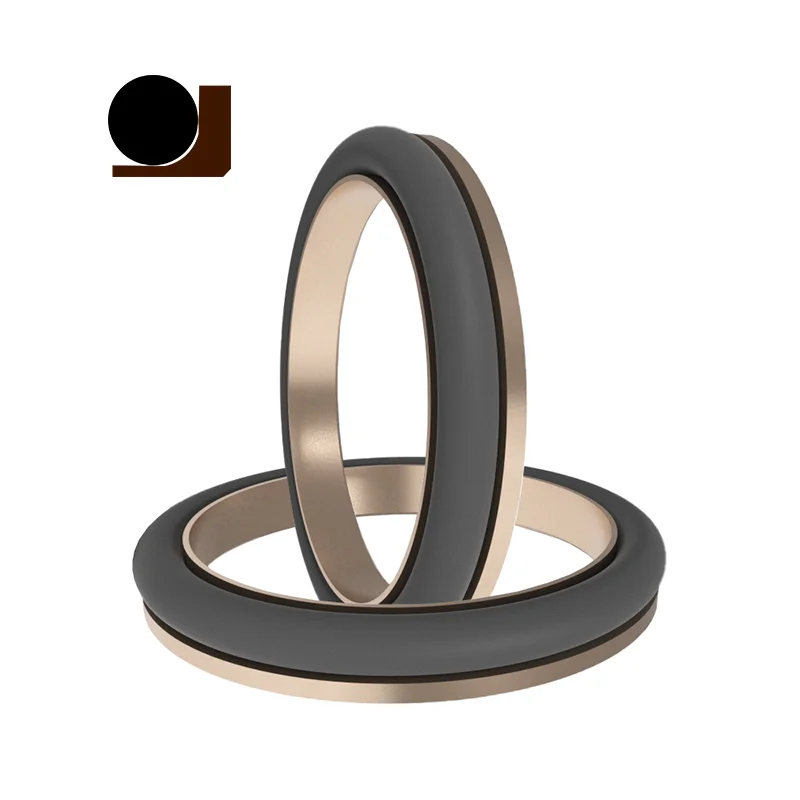

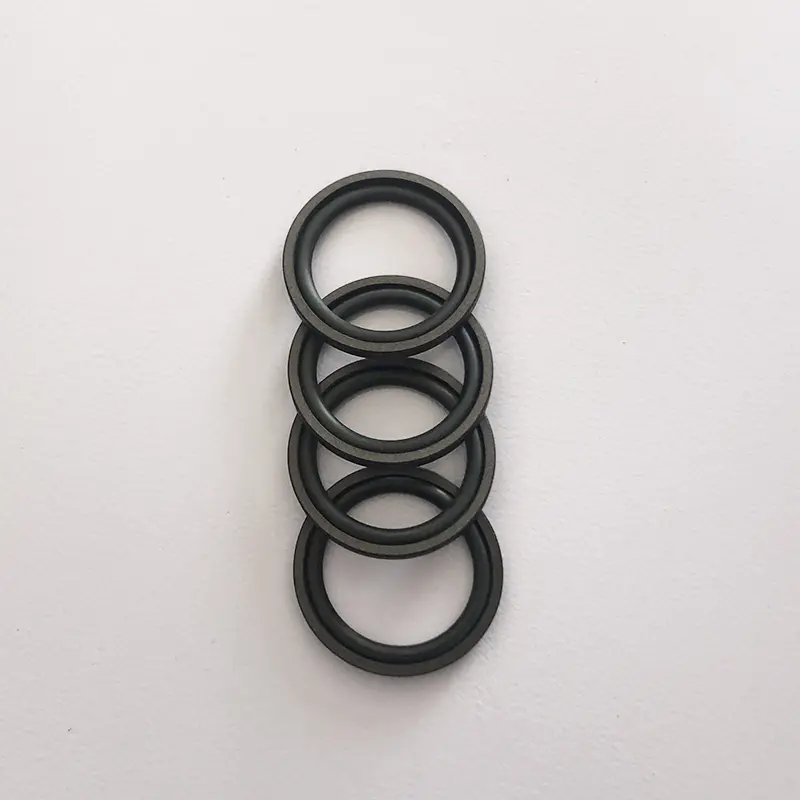

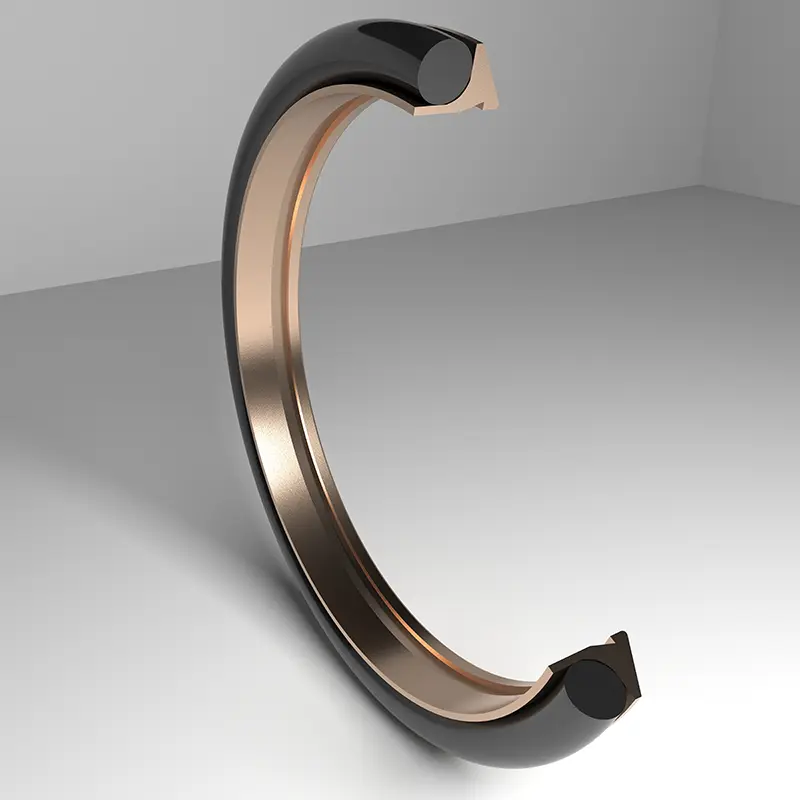

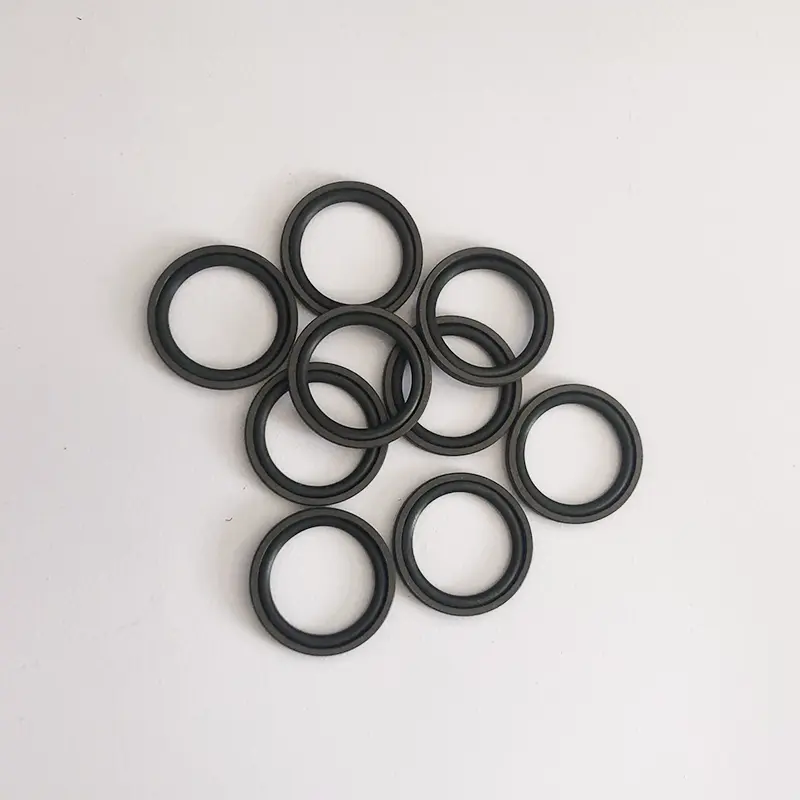

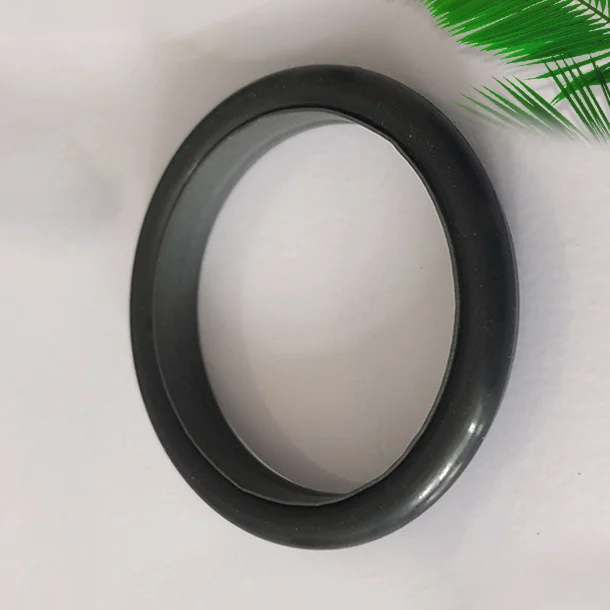

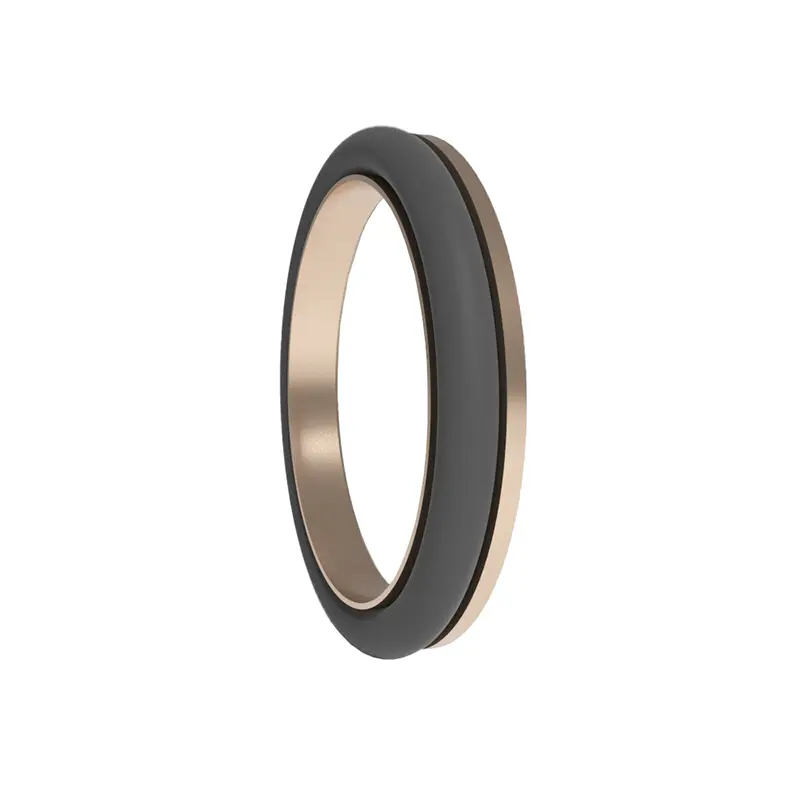

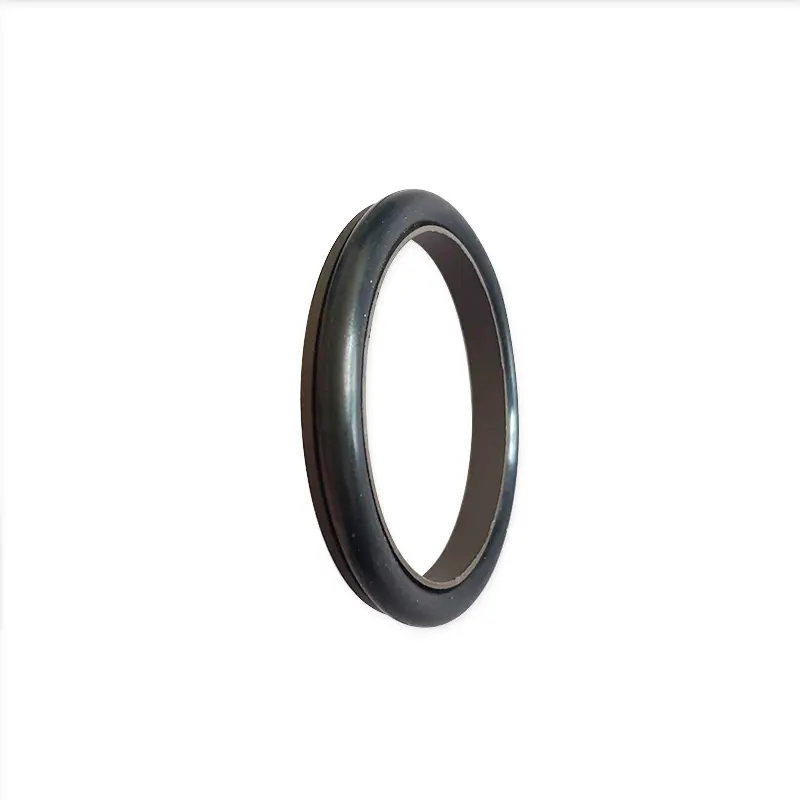

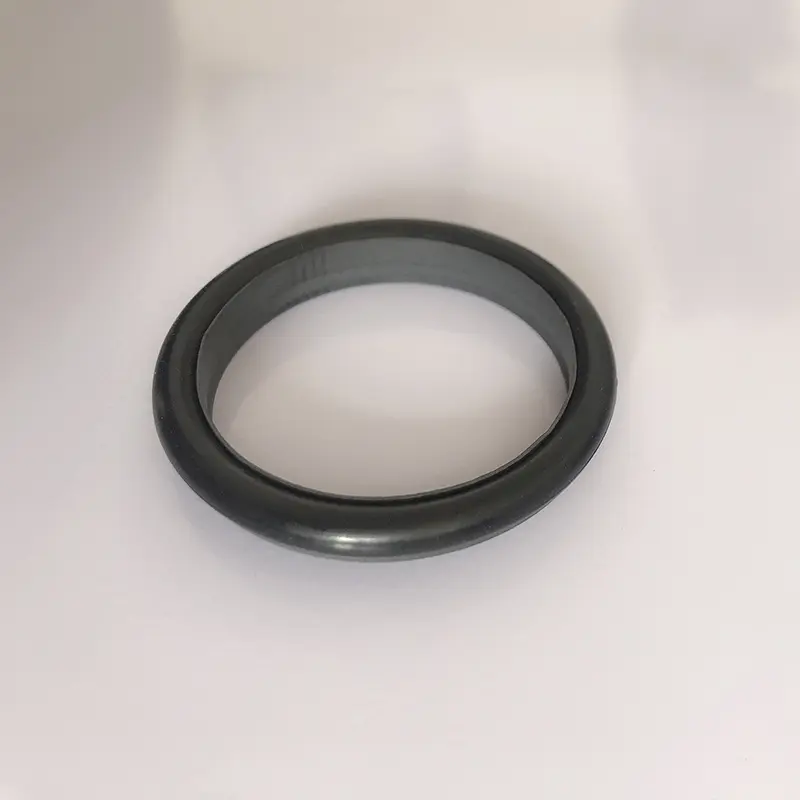

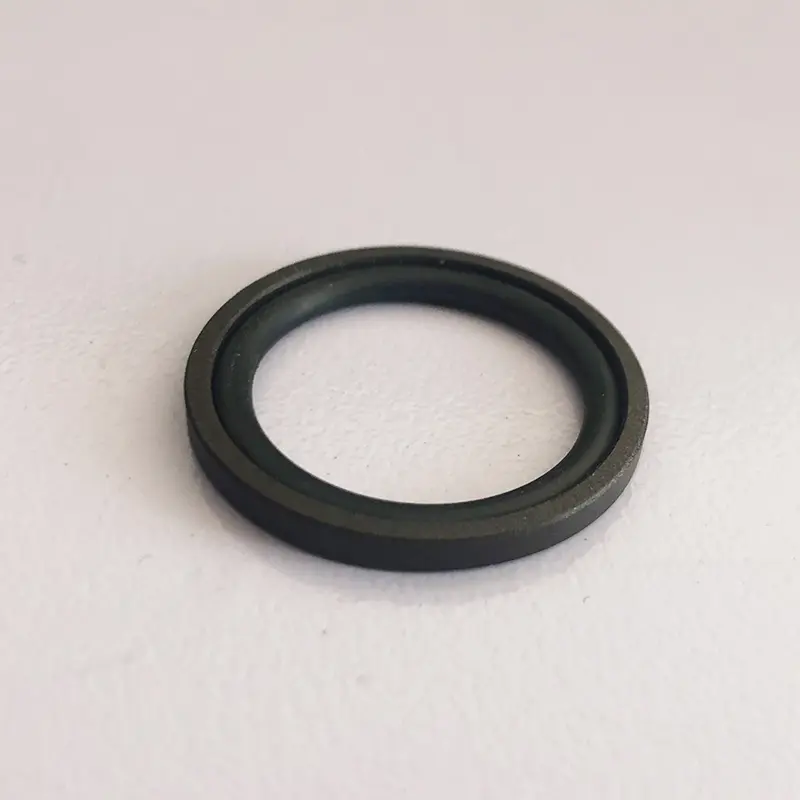

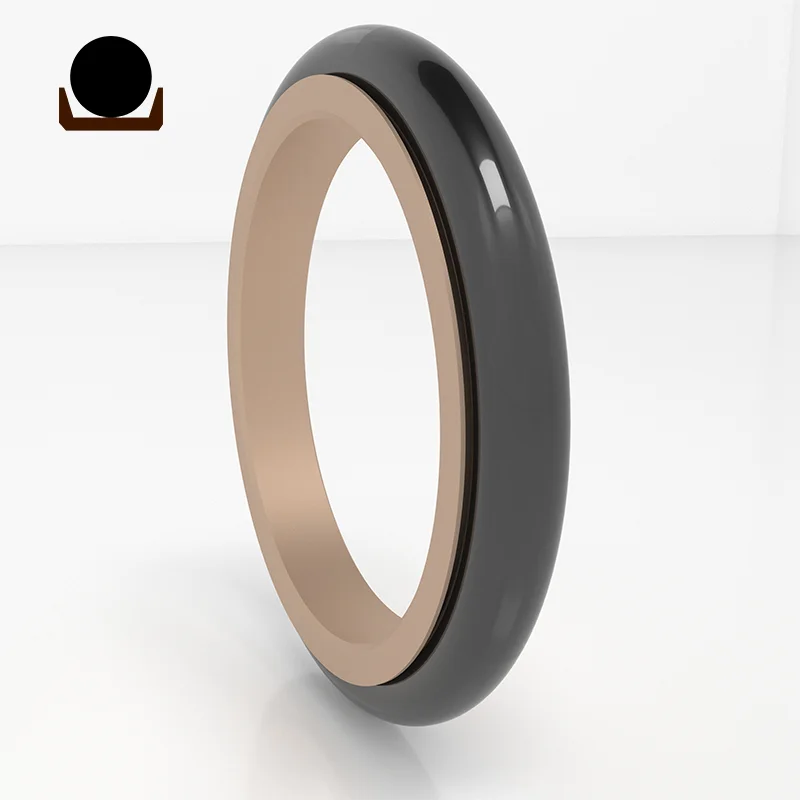

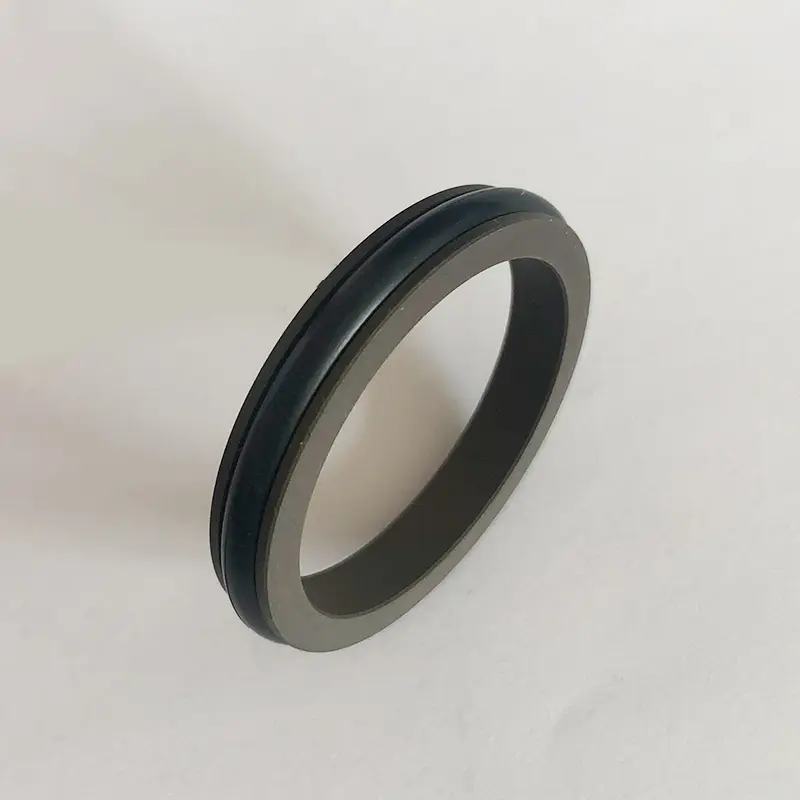

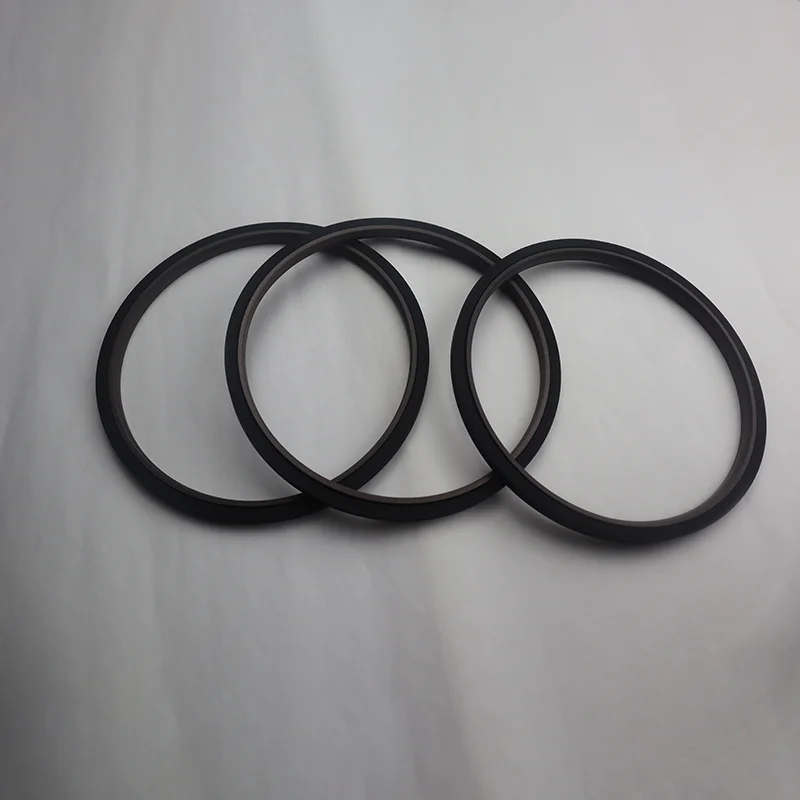

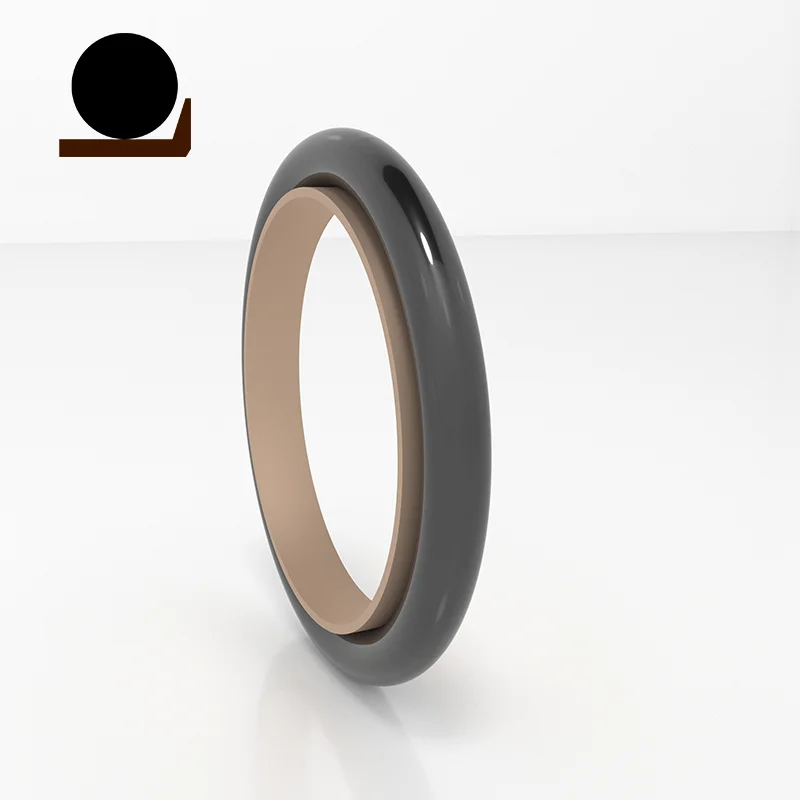

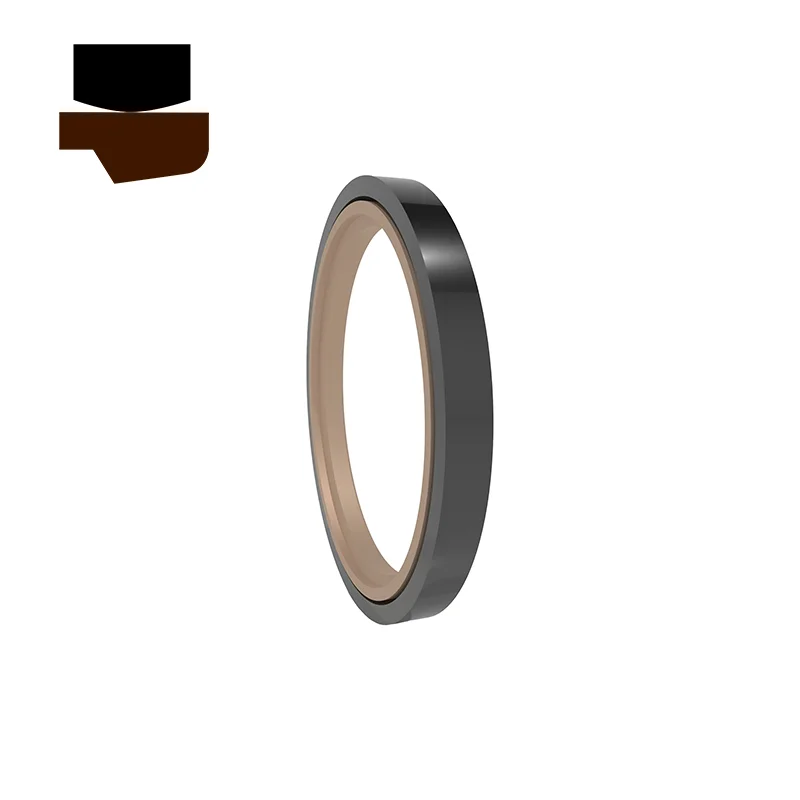

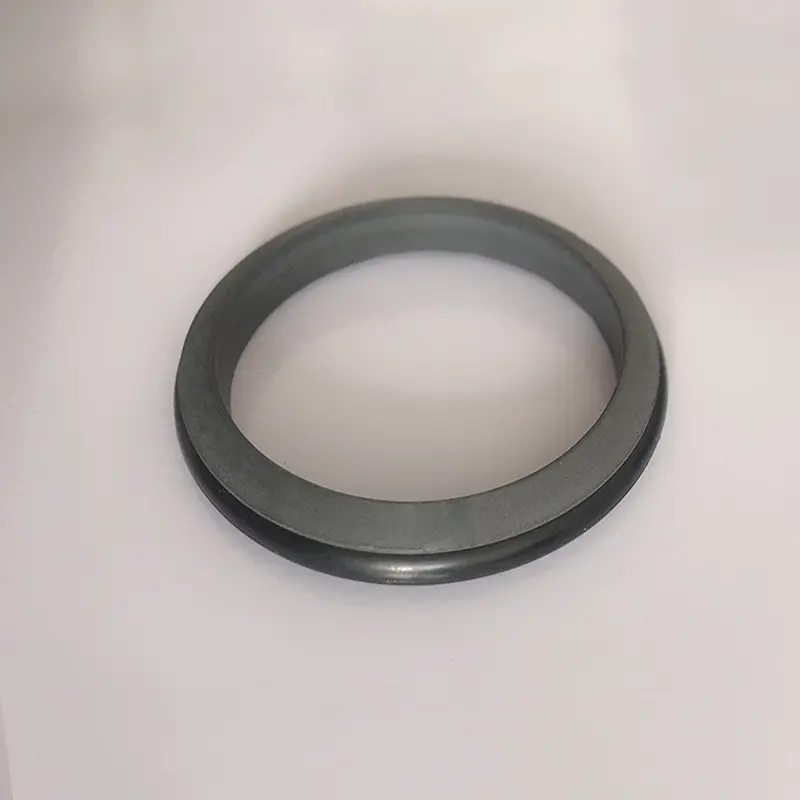

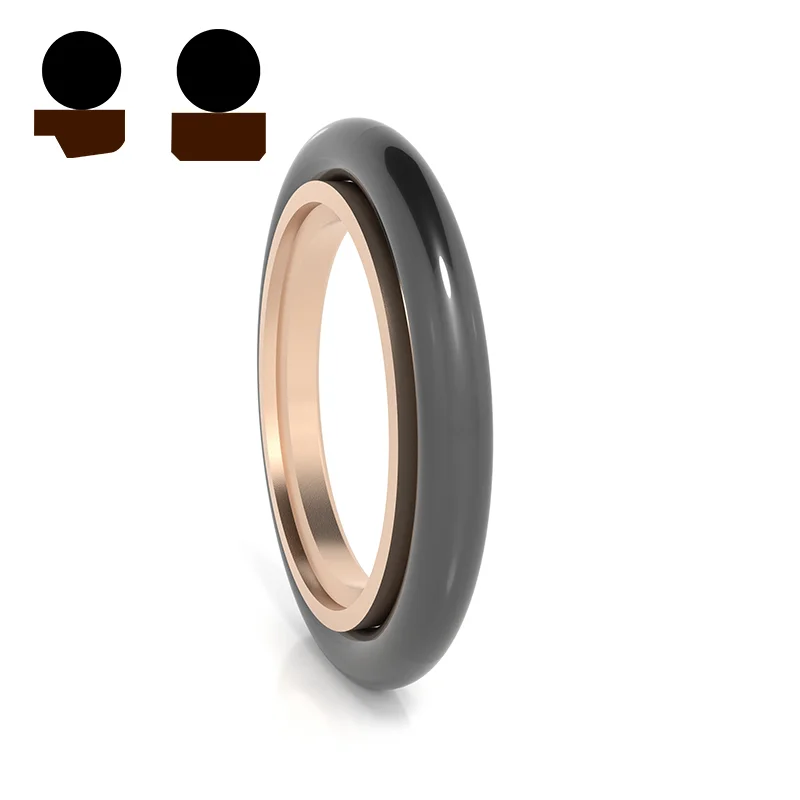

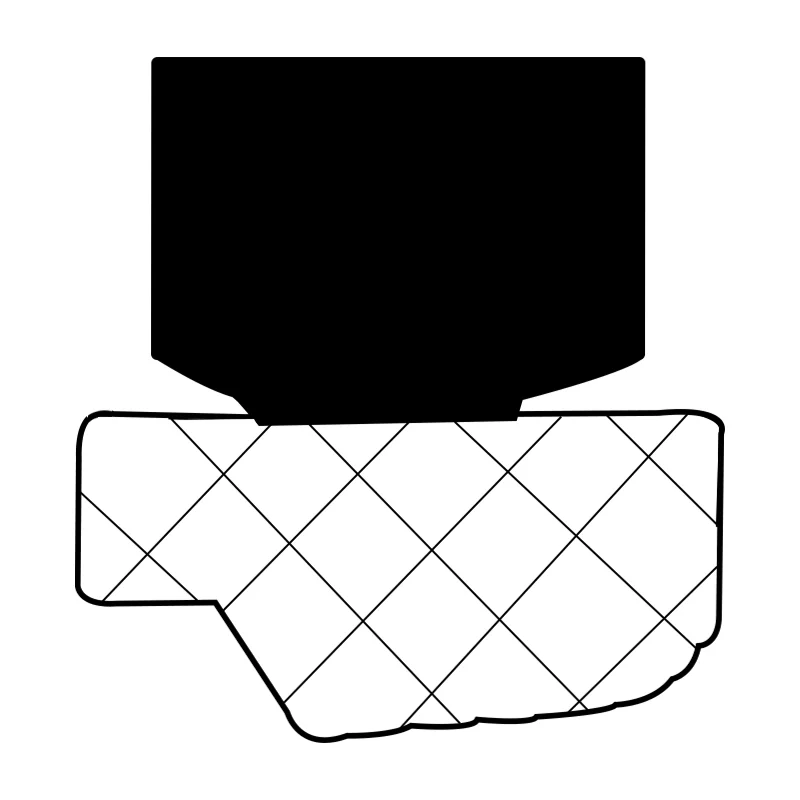

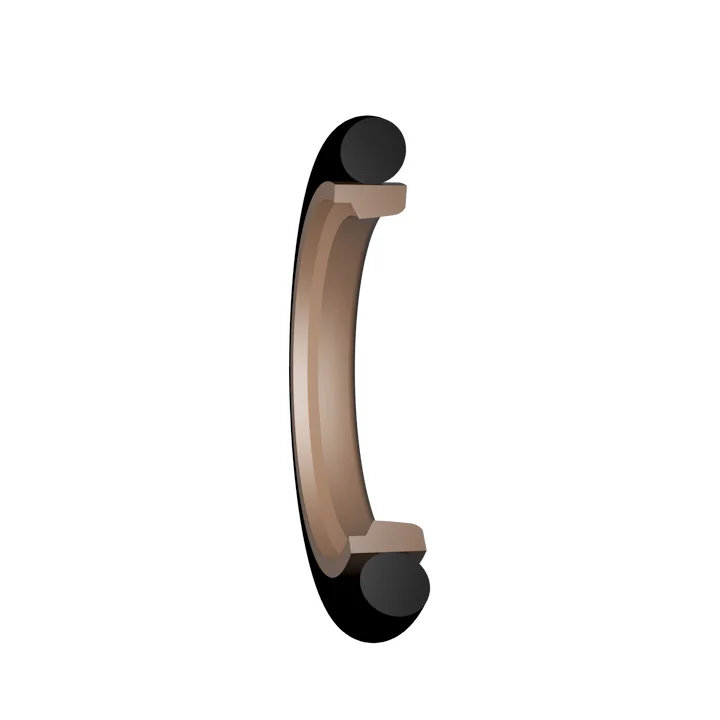

Ruichen tərəfindən təqdim olunan yüksək təzyiqli piston çubuğu möhürləri, hidravlik qarşılıqlı hərəkətlərin bir tərəfli möhürlənməsi üçün xüsusi istifadə olunan PTFE möhürləmə üzükləri və O formalı rezin üzüklərdən ibarətdir. Uyğun O-Rings-ə görə RC01-RC14 seriyasına bölünürlər. İşlədikdə, O-ring, möhürləmə halqasının aşınmasının aşınmasını kompensasiya etmək üçün radial güc verir və möhürləmə halqasının nazik dodaq dizaynı yaxşı uyğundur. İki yaxşı bir möhürləmə effekti yaratmaq üçün birlikdə işləyir.
Yüksək təzyiqli piston çubuqlu möhürlərimiz geniş yayımlanan qəliblər və sənaye hidravlik sistemlərində, ekskavatorlarda və yükləyicilərdə, avtomobil istehsalı və istismarı, eniş dişli və interspace və interskosmikdəki aktuatorlar və gəmi inşaatında olan qurğular. Onlar hidravlik sistemlərin sabit işini səmərəli şəkildə təmin edə və sızmadan çəkə bilərlər.
Məhsul xüsusiyyətləri və tətbiqləri:
Xüsusiyyətlər:
1. Yüksək təzyiqli piston çubuğu möhürləri həm hidravlik, həm də pnevmatik tətbiqlər üçün istifadə edilə bilər.
2. Sızdırmazlıq performansı yüksək və ya aşağı təzyiq sızdırmazlıq şərtləri olub-olmaması həmişə yaxşıdır.
3. Aşağı sürtünmə, kiçik başlanğıc müqavimət, hamar hərəkət, bərabər dinamik və statik sürtünmə, sürünən yoxdur.
4. Möhrdə, yağsız yağlama sızdırması üçün uyğun uzun ömürdür.
5. Kiçik struktur məkanı və asan quraşdırma və istismar.
Tətbiq olunan iş şəraiti:
Yüksək təzyiqli piston çubuqlu möhürlərin tətbiq olunan iş şəraiti (məhdud dəyərlər eyni zamanda görünməməlidir)
| Profil | Model | Təzyiq (MPa) | Temperatur (℃) | Sürət (m / s) | Media |
 |
RC01 / RC02 | ≤70 | -35 ~ + 100 (uyğun o-ring nbr) | ≤6 | Hidravlik yağ, alov gecikdirici maye (HFA / HFB), qaz və s. |
| -20 ~ + 180 (uyğun o-ring fkm) | |||||
 |
RC03 / RC04 | ≤100 | -35 ~ + 100 (uyğun o-ring nbr) | ≤6 | Hidravlik yağ, alov gecikdirici maye (HFA / HFB), qaz və s. |
| -20 ~ + 180 (uyğun o-ring fkm) | |||||
 |
Rc05 | ≤200 | -35 ~ + 100 (uyğun o-ring nbr) | ≤6 | Mineral əsaslı hidravlik yağ, alov gecikdirici maye (HFA / HFB), su və s. |
| -20 ~ + 180 (uyğun o-ring fkm) | |||||
 |
RC06 / RC07 | ≤100 | -35 ~ + 100 (uyğun o-ring nbr) | ≤6 | Mineral əsaslı hidravlik yağ, alov gecikdirici maye (HFA / HFB), qaz və s. |
| -20 ~ + 180 (uyğun o-ring fkm) | |||||
 |
RC08 / RC09 | ≤200 | -35 ~ + 100 (uyğun o-ring nbr) | ≤6 | Mineral əsaslı hidravlik yağ, alov gecikdirici maye (HFA / HFB), su və s. |
| -20 ~ + 180 (uyğun o-ring fkm) | |||||
 |
Rc10 | ≤260 | -35 ~ + 100 (uyğun o-ring nbr) | ≤6 | Mineral əsaslı hidravlik yağ, alov gecikdirici maye (HFA / HFB), su və s. |
| -20 ~ + 180 (uyğun o-ring fkm) | |||||
 |
Rc11 | ≤60 | -35 ~ + 100 (uyğun o-ring nbr) | ≤6 | Mineral əsaslı hidravlik yağ, alov gecikdirici maye (HFA / HFB), su və s. |
| -20 ~ + 180 (uyğun o-ring fkm) | |||||
 |
RC11-b | ≤60 | -35 ~ + 100 (uyğun o-ring nbr) | ≤6 | Mineral əsaslı hidravlik yağ, alov gecikdirici maye (HFA / HFB), su və s. |
| -20 ~ + 180 (uyğun o-ring fkm) | |||||
 |
Rc12 | ≤60 | -35 ~ + 100 (uyğun o-ring nbr) | ≤6 | Mineral əsaslı hidravlik yağ, alov gecikdirici maye (HFA / HFB), su və s. |
| -20 ~ + 180 (uyğun o-ring fkm) | |||||
 |
RC13 | ≤20 | -35 ~ + 100 (uyğun o-ring nbr) | ≤6 | Mineral əsaslı hidravlik yağ, alov gecikdirici maye (HFA / HFB), qaz və s. |
| -20 ~ + 180 (uyğun o-ring fkm) | |||||
 |
RC14 | ≤20 | -35 ~ + 100 (uyğun o-ring nbr) | ≤6 | Mineral əsaslı hidravlik yağ, alov gecikdirici maye (HFA / HFB), qaz və s. |
| -20 ~ + 180 (uyğun o-ring fkm) |
Material seçimi:
1. Uyğun O-Rinq materialları seçilə bilər: R01 Nitril Rezin (NBR), Ro2 Fluororubber (FKM) və s.
2. Sızdırmazlıq üzük materialları: PTFE1, PTFE2, PTFE3, PTFE4, PU və s.
Sifariş Məsələn: (Yalnız bəzi modellər göstərilir, xüsusi sifariş modelləri üçün bizimlə əlaqə saxlayın)
Sifariş modeli RC01-80x89.6x7.8-PTFE3-R01
Model-Rod Diametri X Groove Diametri X Groove eni PTFE3 dəyişdirilmiş PTFE Material Kodu R01 O-Ring Maddi kodu
Sifariş Model RC03-80x89x10-PTFE3-R01
Model-Rod Diametri X Groove Diametri X Groove eni PTFE3 dəyişdirilmiş PTFE Material Kodu R01-O-Ring Maddi kodu
Sifariş Model RC06-80x89.9x9.2-PTFE3-R01
Model-Rod Diametri X Groove Diametri X Groove eni PTFE3 dəyişdirilmiş PTFE Material Kodu R01 O-Ring Maddi kodu
Sifariş Model RC08-80x90.2x11.2-PTFE3-R01 Model-Rod Diametri X Groove Diametri X Groove Wielth-Material Kod
Xüsusiyyətlər:
(Yalnız bəzi modellər göstərilir, xüsusi sifariş modelləri üçün bizimlə əlaqə saxlayın)

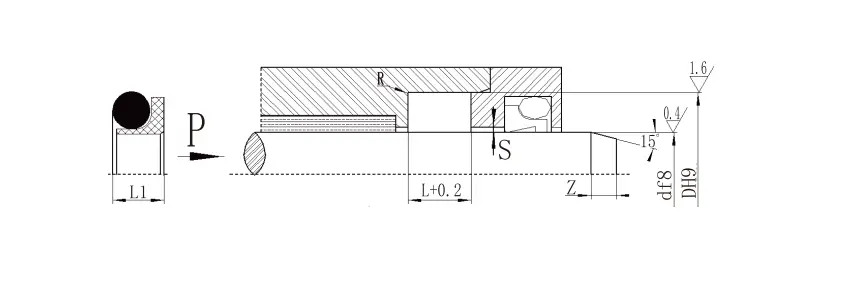

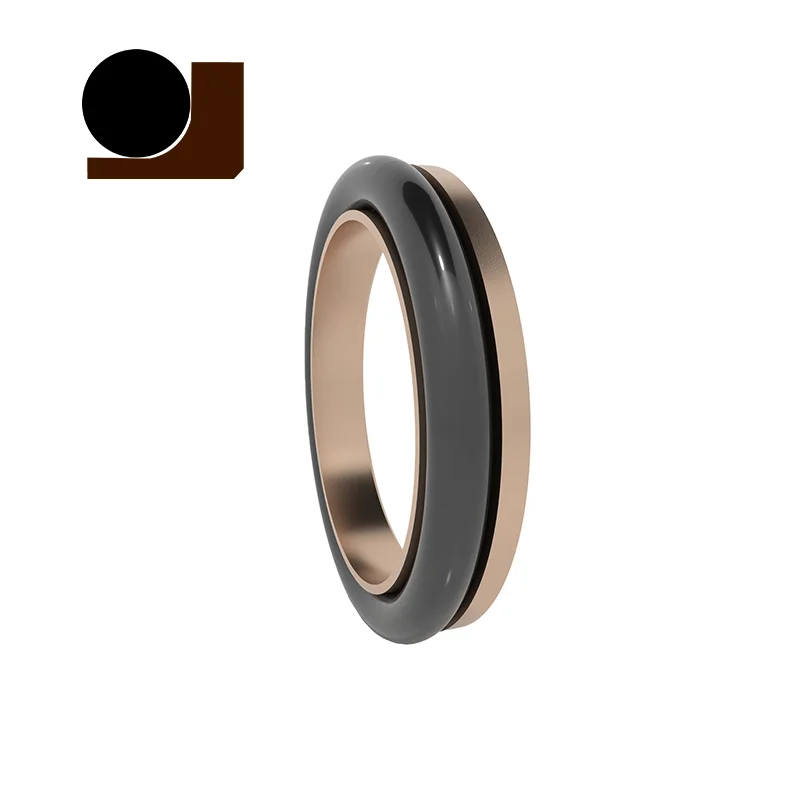

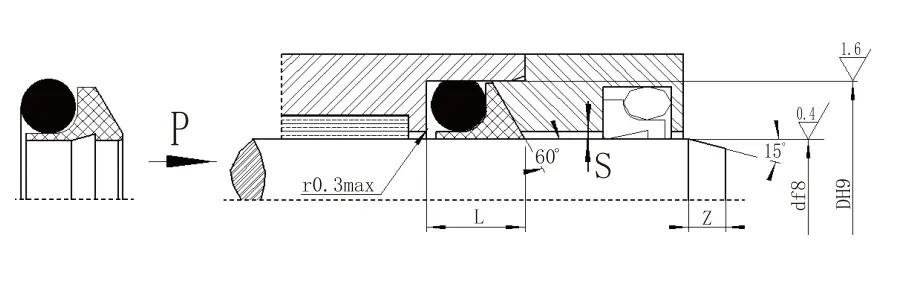

| 4.1 RC01 Xüsusiyyətləri (spesifikasiya cədvəlində istənilən ölçülü məhsullar istehsal edilə bilər) | ||||||||||
| df8 Standart tip Rc01 |
df8 İşıq yükü RC01-Q |
df8 Ağır yük Rc01-z |
D h9 | L+0.2 | L1 | Rmaksimum | Smaksimum | Zdəq | d0 | |
| <20MPA | <40mpa | |||||||||
| - | 5 ~ 17.9 | - | D + 3.5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | D + 5.0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | D + 6.6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | D + 9.6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | D + 12.5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D + 15.2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D + 17.8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D + 21.2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Qeyd: 1. ≤30mm üçün açıq yivdən istifadə etmək tövsiyə olunur. | ||||||||||
| 2. İnteqral (qapalı) yivli möhürlərin quraşdırılması üçün şirkətin quraşdırılması təlimatına baxın. 3. Təzyiq> 40MPA üçün, möhürün kök sahəsi H8 / F8 uyğun tolerantlığından istifadə edir. | ||||||||||

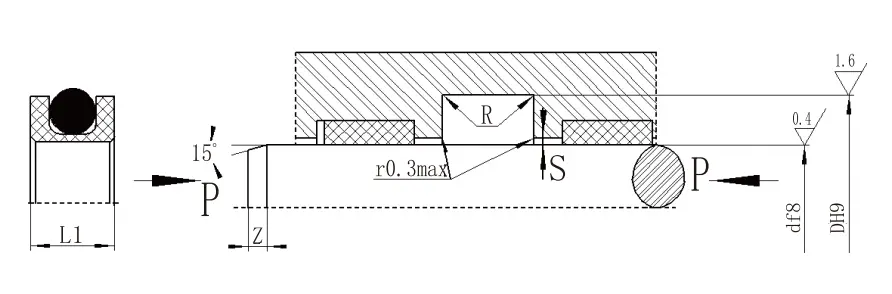

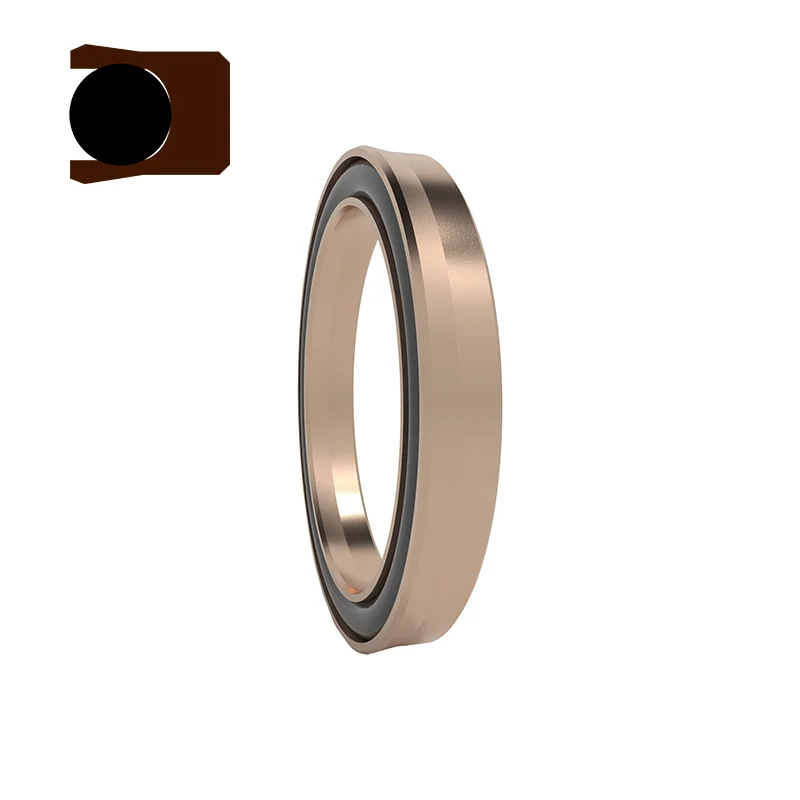

| 4.1 RC03 Spesifikasiya Parametrləri cədvəli (spesifikasyon masasında istənilən ölçülü məhsullar istehsal edilə bilər) | |||||||
| d f8 | D h9 | L+0.2 | Smaksimum | Zdəq | d0 |
|
|
| <40mpa | <60mpa |
|
|||||
| 5 ~ 17 | D + 4.7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
| 18 ~ 39 | D + 6.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
| 40 ~ 108 | D + 9.0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
| 109 ~ 670 | D + 12.0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
| 671 ~ 999 | D + 14.6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
| 1000 ~ 1600 | D + 18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
| > 1600 | D + 21.2 | 22 | 0.7 | 0.6 | 20 | 12 |
|
| Qeyd: 1. Təzyiq> 60MPA üçün, möhür kökü sahəsi H8 / F8 uyğun tolerantlığın və ultra yüksək təzyiq möhür smax <0.05 istifadə edir. | |||||||
| 2. Zəhmət olmasa qapalı bir yiv quruluşundan istifadə edildikdə şirkətimizlə məsləhətləşin. | |||||||

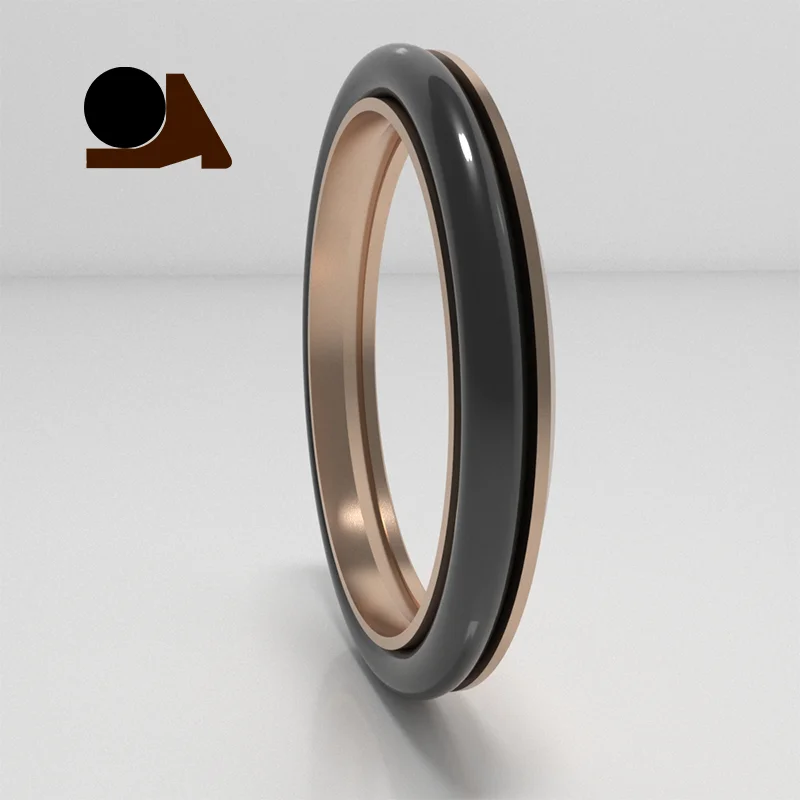

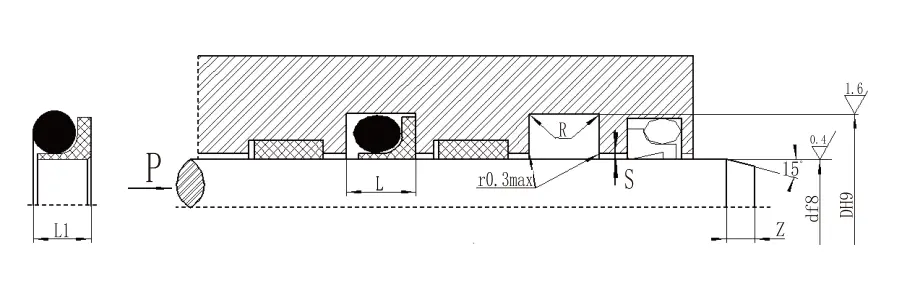

| 4.1 RC06 Xüsusiyyətləri (spesifikasiya cədvəlində istənilən ölçülü məhsullar istehsal edilə bilər) | ||||||||||
| d f8 Standart tip RC06 |
d f8 İşıq yükü RC06-Q |
d f8 Ağır yük Rc06-z |
D h9 | L+0.2 | L1 | Rmaksimum | Smaksimum | Zdəq | d0 | |
| <20MPA | <40mpa | |||||||||
| - | 4 ~ 17.9 | - | D + 3.6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 4 ~ 17.9 | 18 ~ 39.9 | - | D + 5.0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 106.9 | 4 ~ 17.9 | D + 6.6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 106.9 | 107 ~ 630.9 | 18 ~ 39.9 | D + 9.9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 107 ~ 630.9 | 631 ~ 999 | 40 ~ 106.9 | D + 13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 631 ~ 999 | 1000 ~ 1600 | 107 ~ 630.9 | D + 15.2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1600 | ≥1600 | 631 ~ 999 | D + 18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
| ≥1600 | - | 1000 ~ 1600 | D + 22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Qeyd: 1. Şaft diametri üçün ≤70mm, açıq yivdən istifadə etmək tövsiyə olunur. İnteqral (qapalı) yivli möhürlərin quraşdırılması üçün quraşdırma təlimatına baxın. | ||||||||||
| 2. Təzyiq> 40MPA üçün, möhürün kök sahəsi H8 / F8 uyğun tolerantlığından istifadə edir. | ||||||||||

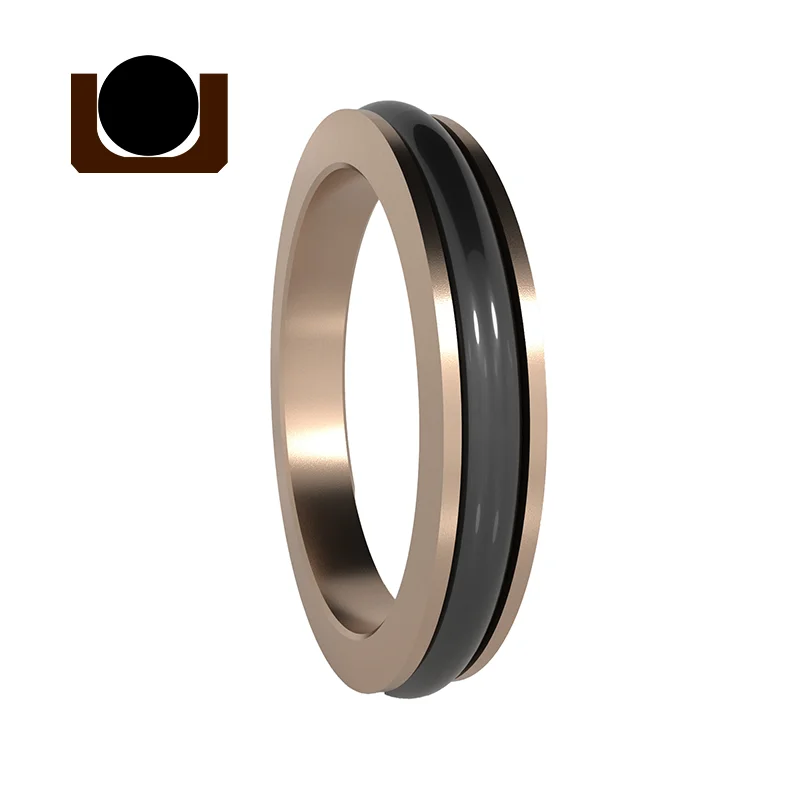

| 4.1 RC08 Xüsusiyyətləri (spesifikasiya cədvəlində istənilən ölçülü məhsullar istehsal edilə bilər) | ||||||||||
| Standart tip df8 rc08 | İşıq yükü DF8 RC08-Q | Ağır yük df8 rc08-z | Yiv diametri D h9 | Yivli genişliyi L + 0.2 |
Möhür hündürlüyü L1 | Yuvarlaq künclər rmaksimum | Radial rəsmiləşdirmə smaksimum | Qarmaqarışıq Zdəq |
O-ring tel diamete d0 | |
| <20MPA | <60mpa | |||||||||
| - | 5 ~ 17.9 | - | D + 3.6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | D + 5.2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | D + 6.8 | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | D + 10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | D + 13.4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D + 16.0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 159 | ≥1600 | 630 ~ 999 | D + 18.8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D + 22.8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| Qeyd: 1. Zəhmət olmasa qapalı yiv tələb olunduqda şirkətimizlə məsləhətləşin. | ||||||||||
| 2. Təzyiq> 60MPA, Kök H8 / F8 uyğun tolerantlıq, ultra yüksək təzyiq möhür smax <0.05. | ||||||||||
