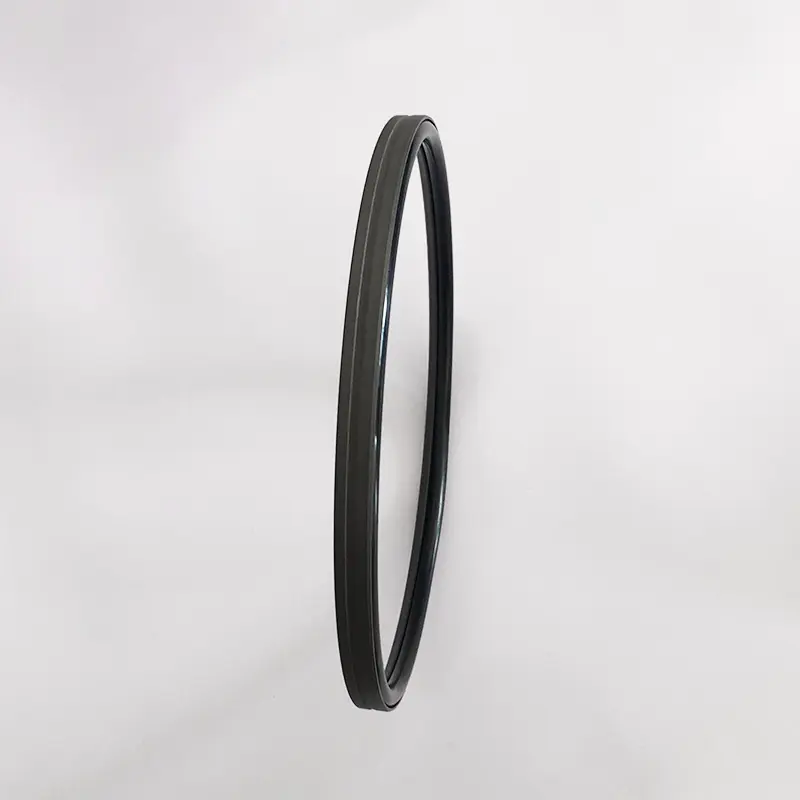

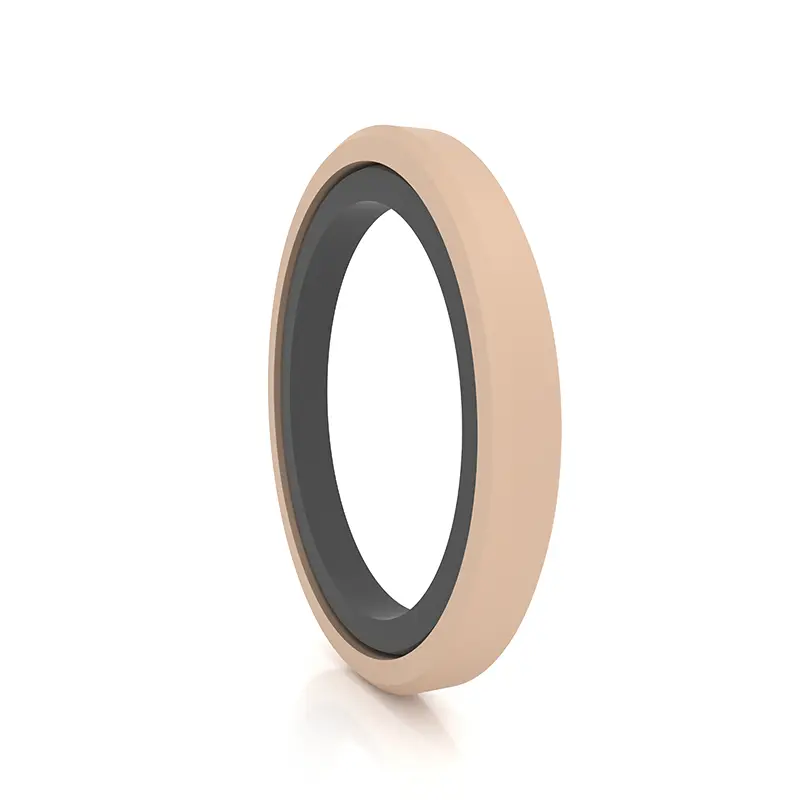

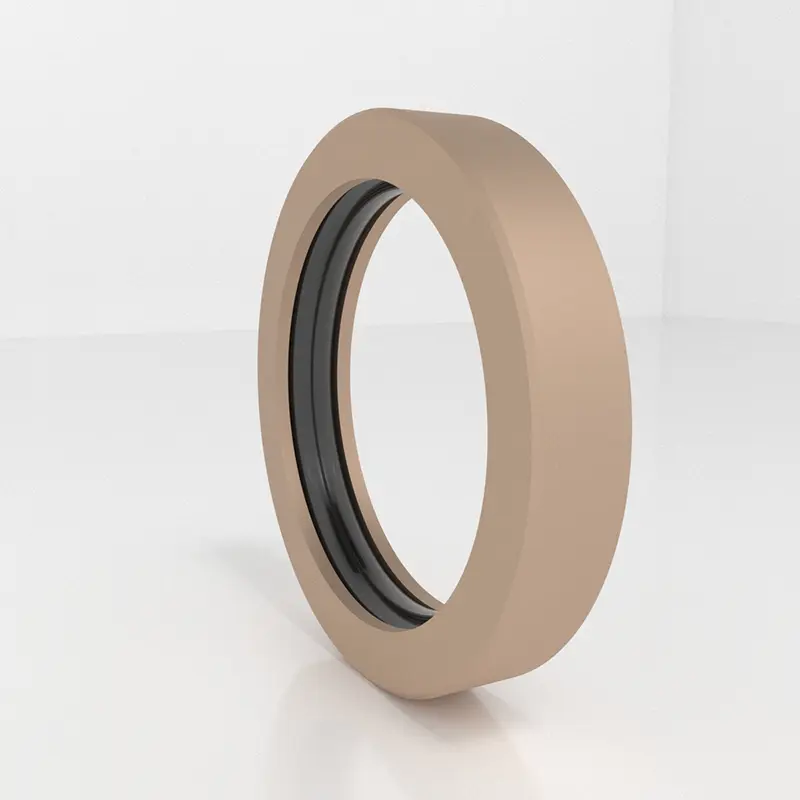

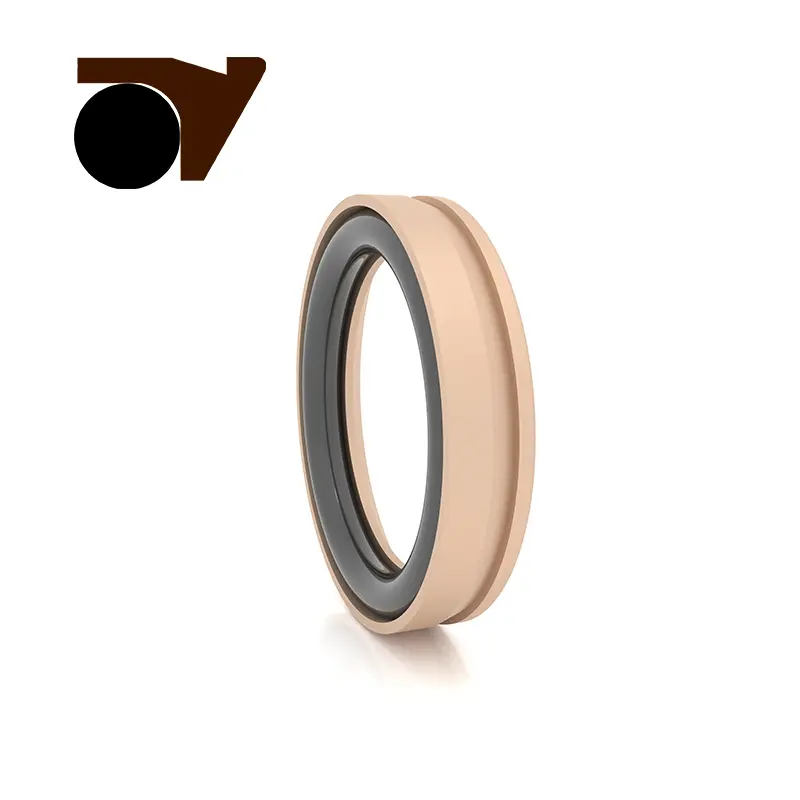

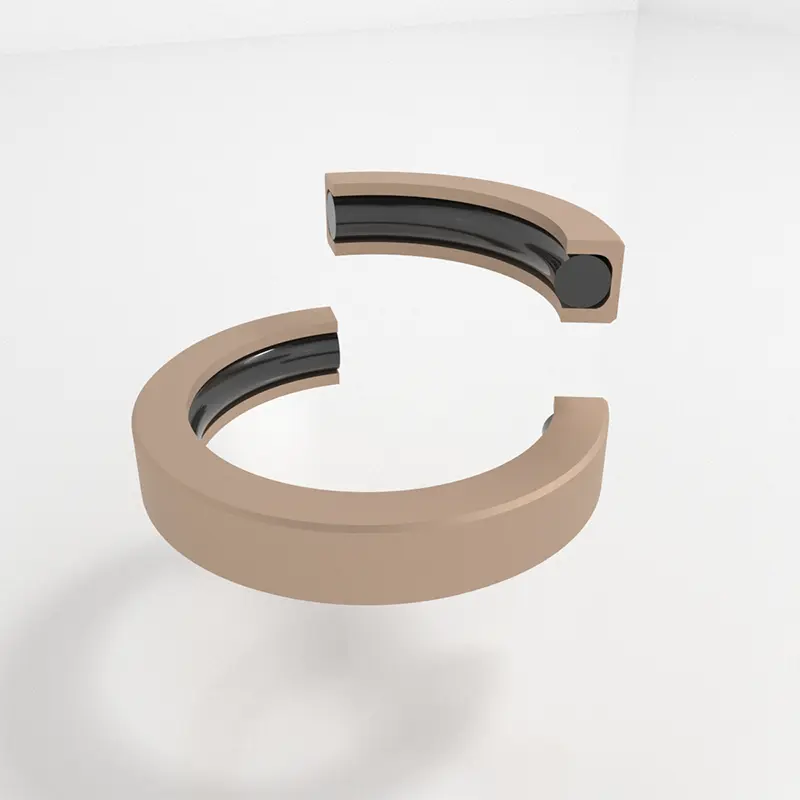

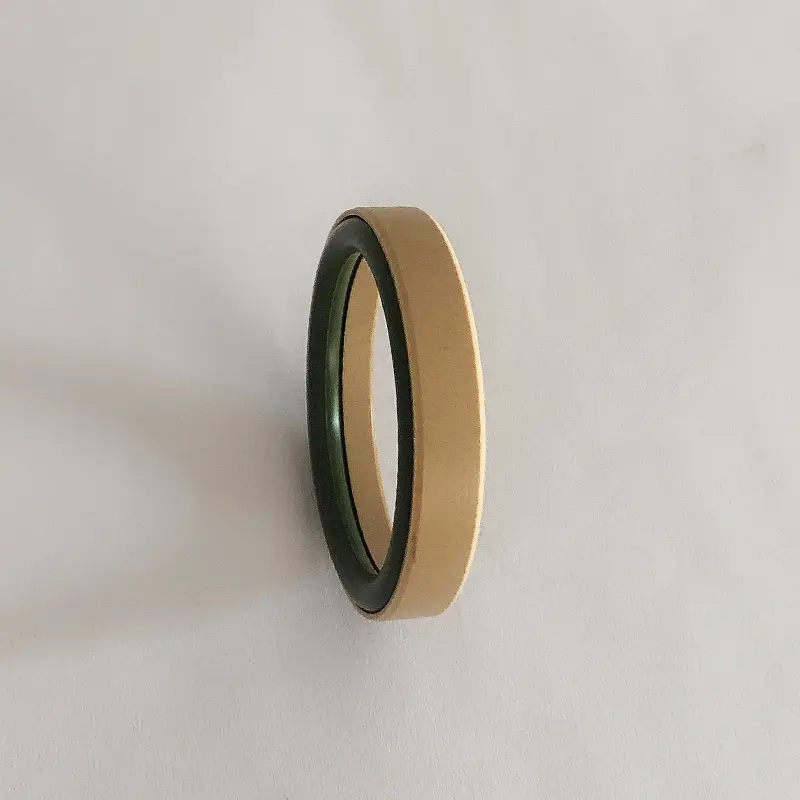

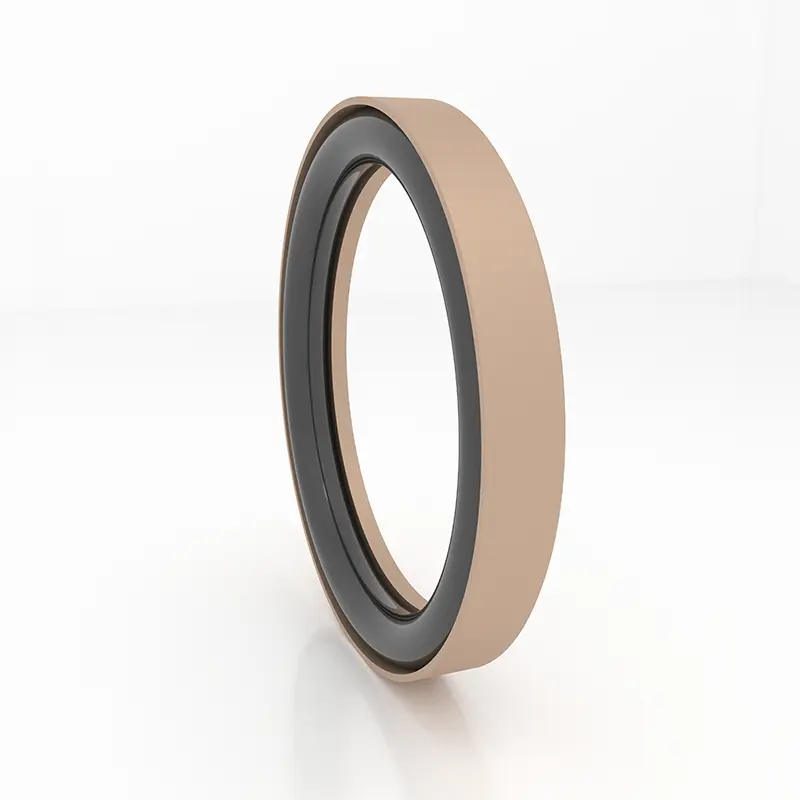

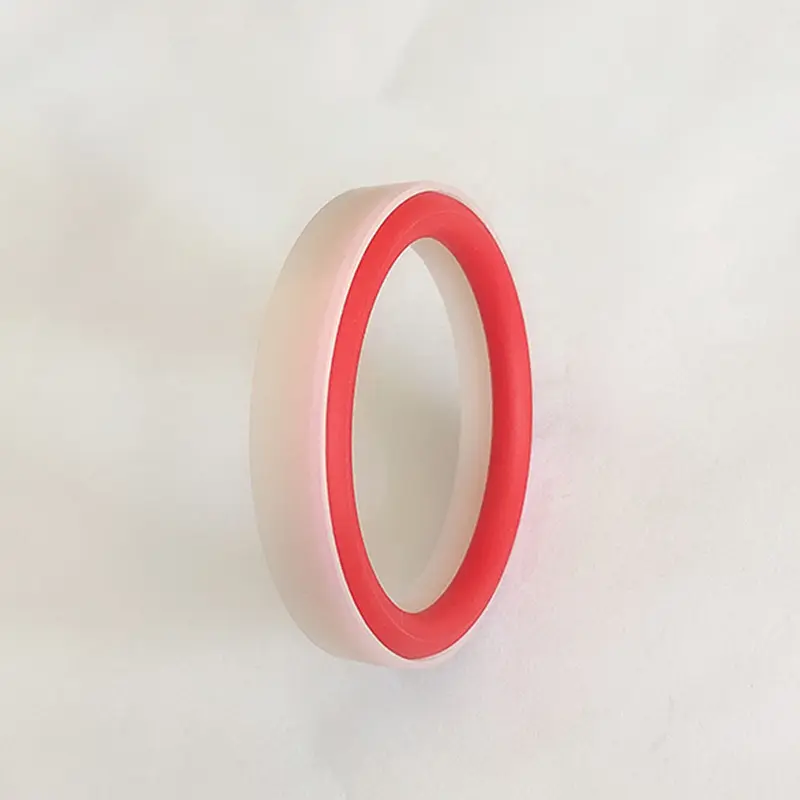

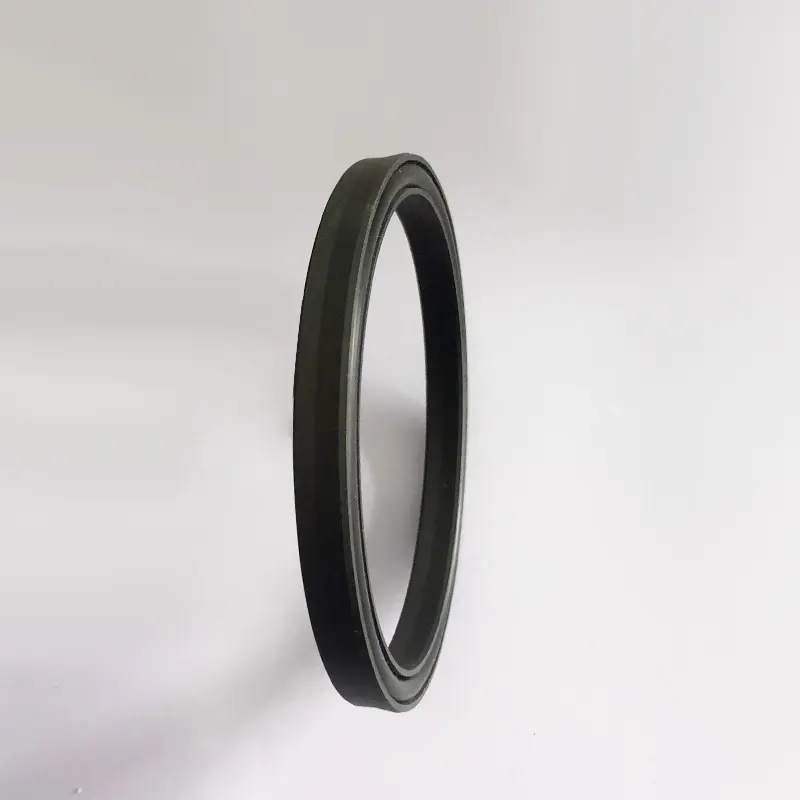

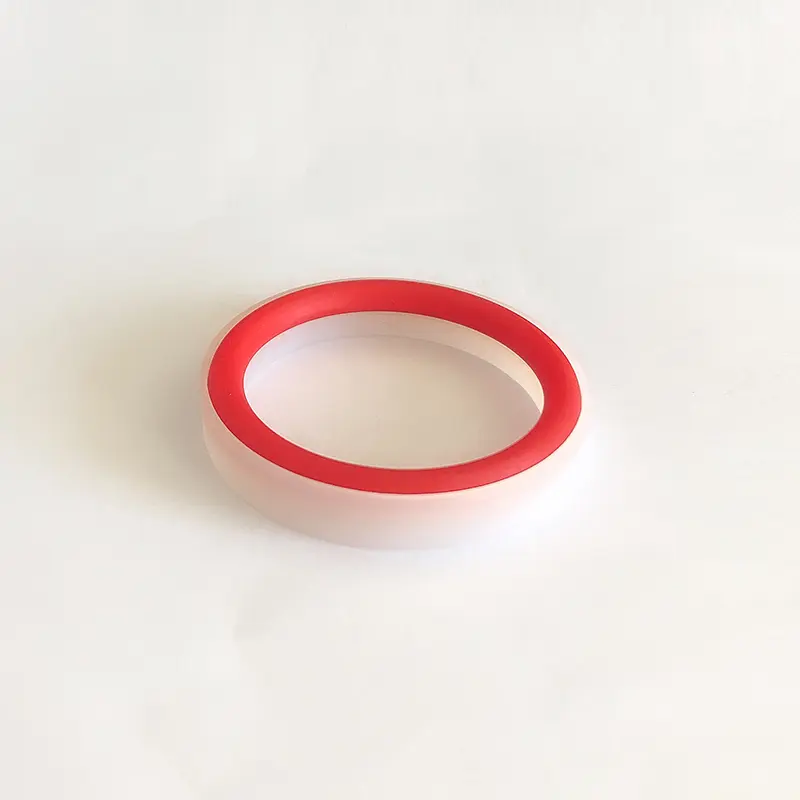

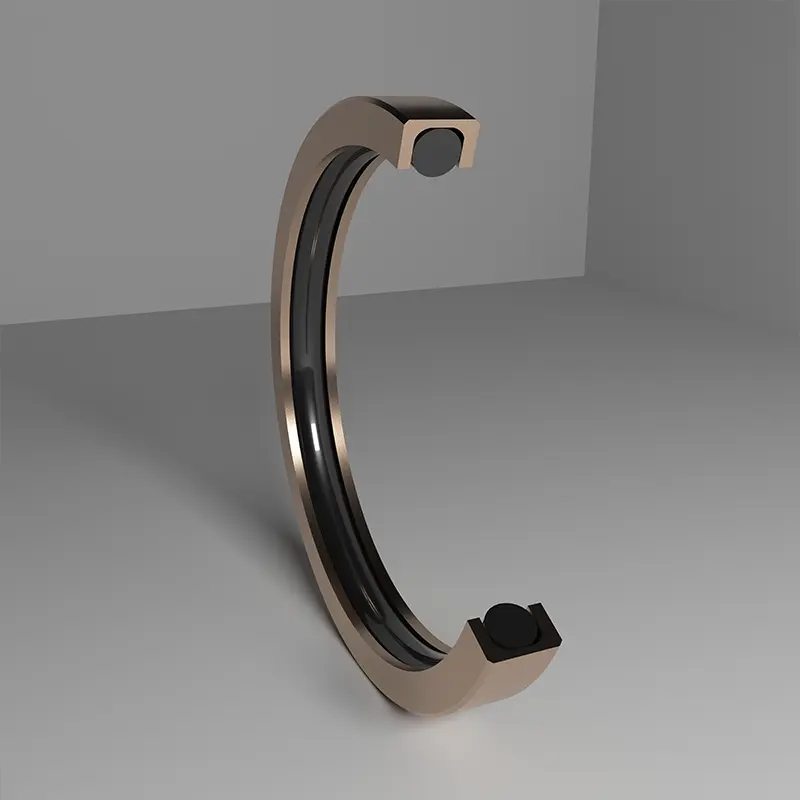

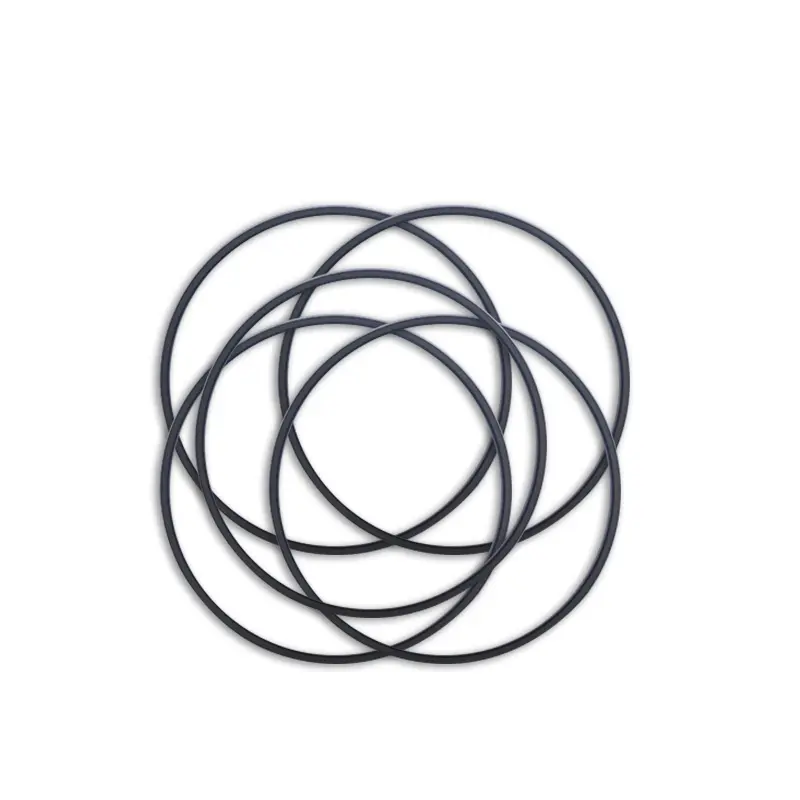

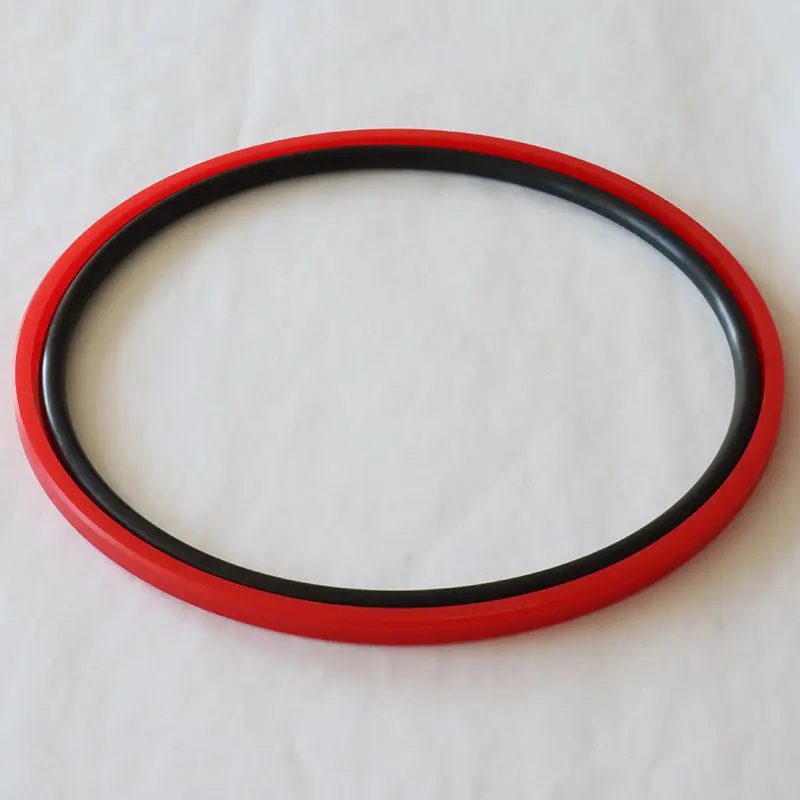

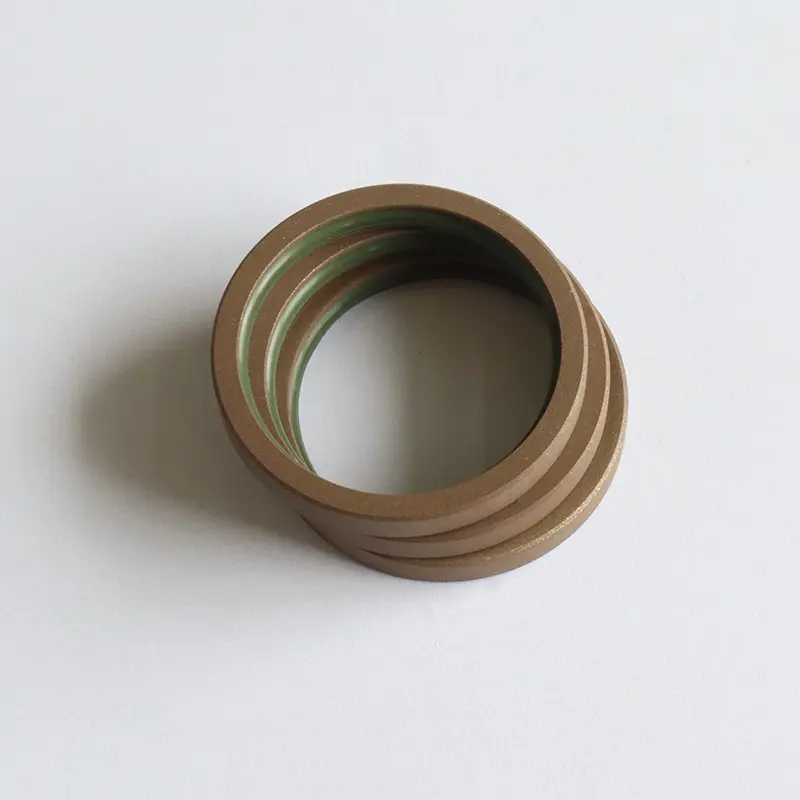

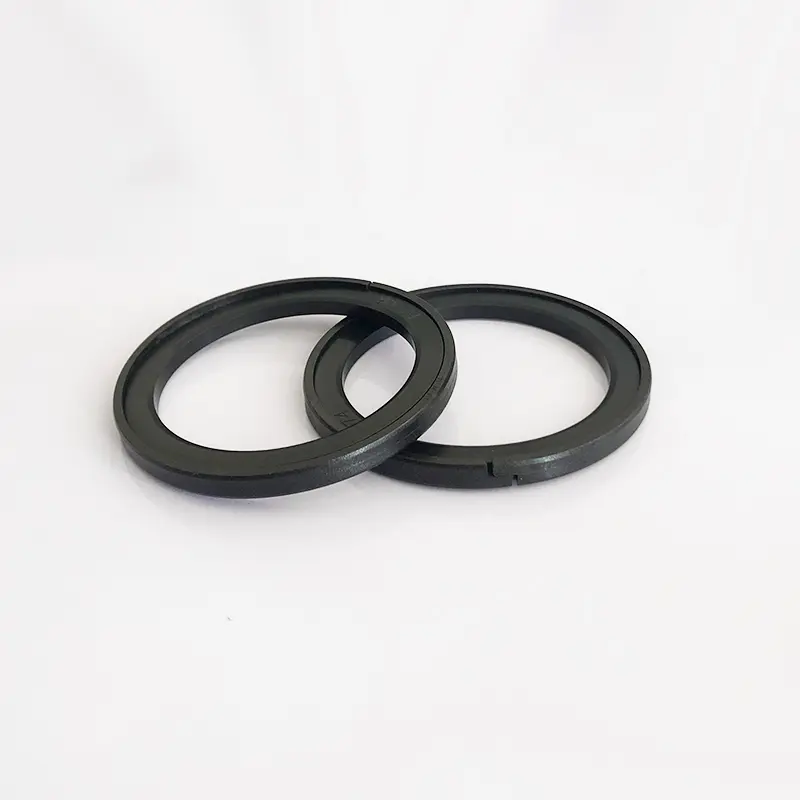

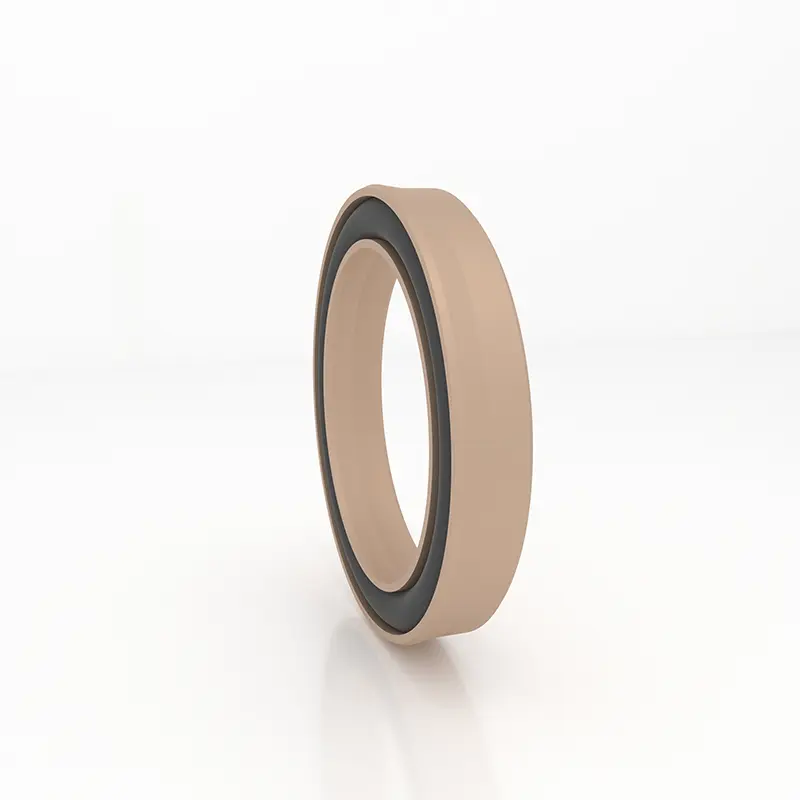

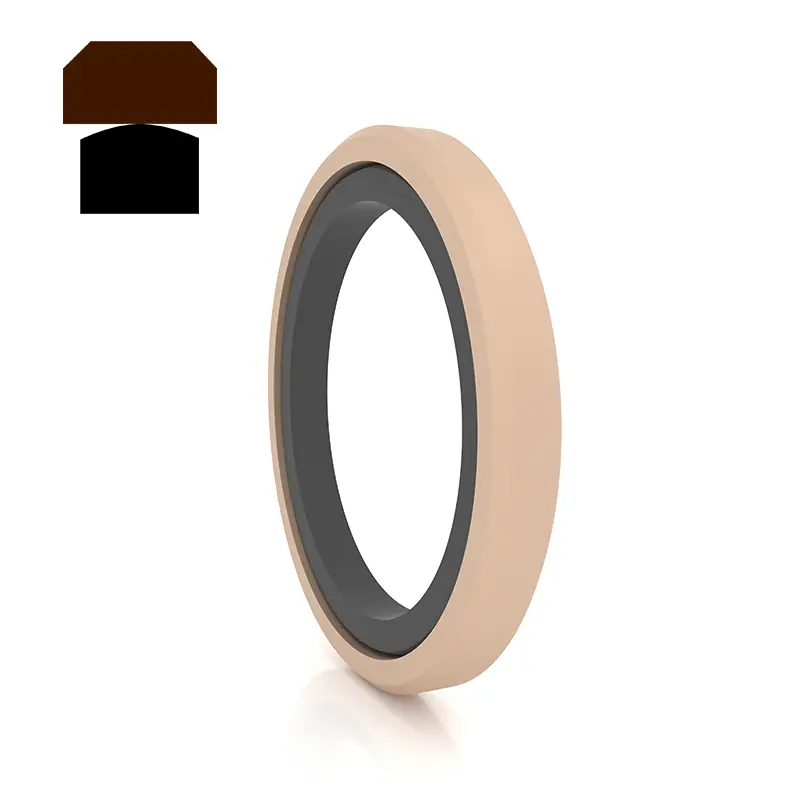

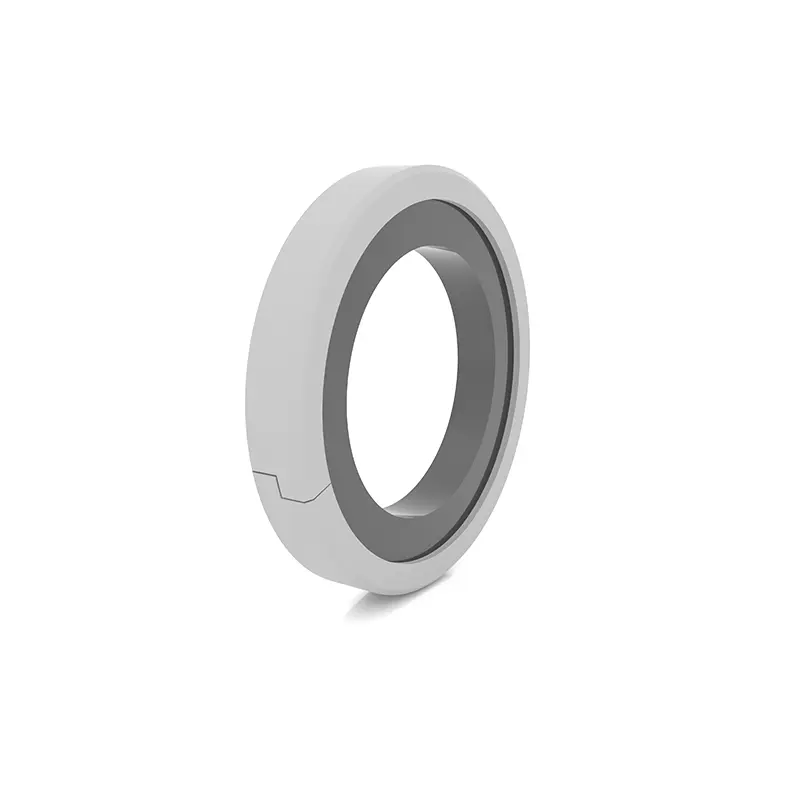

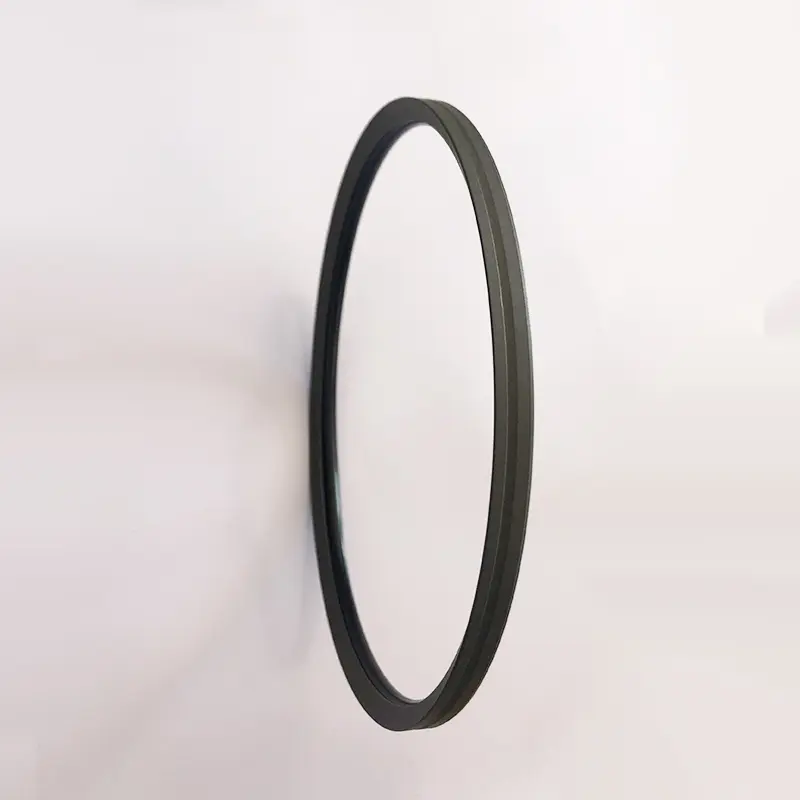

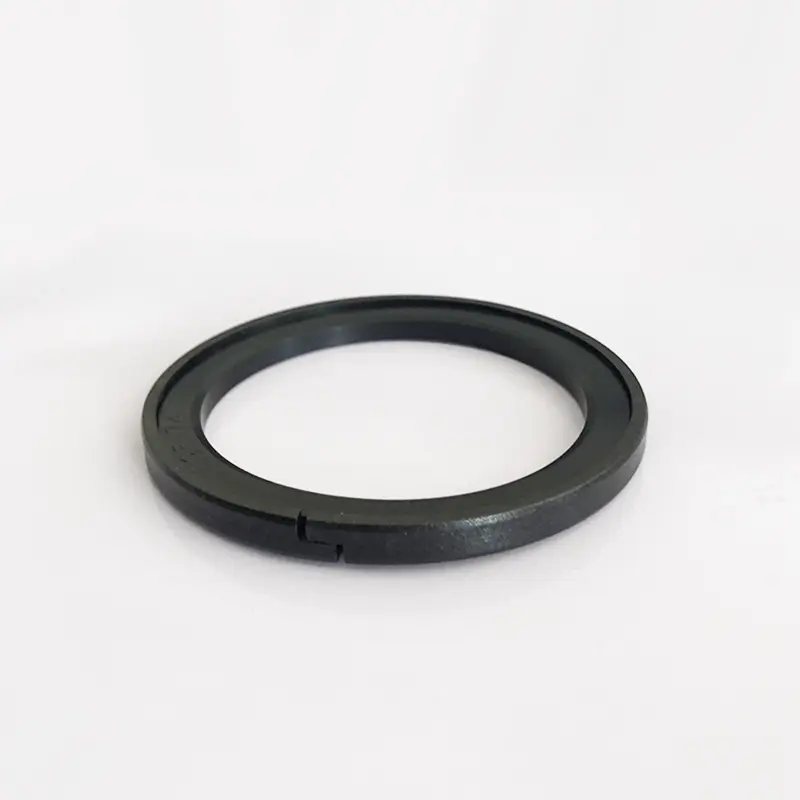

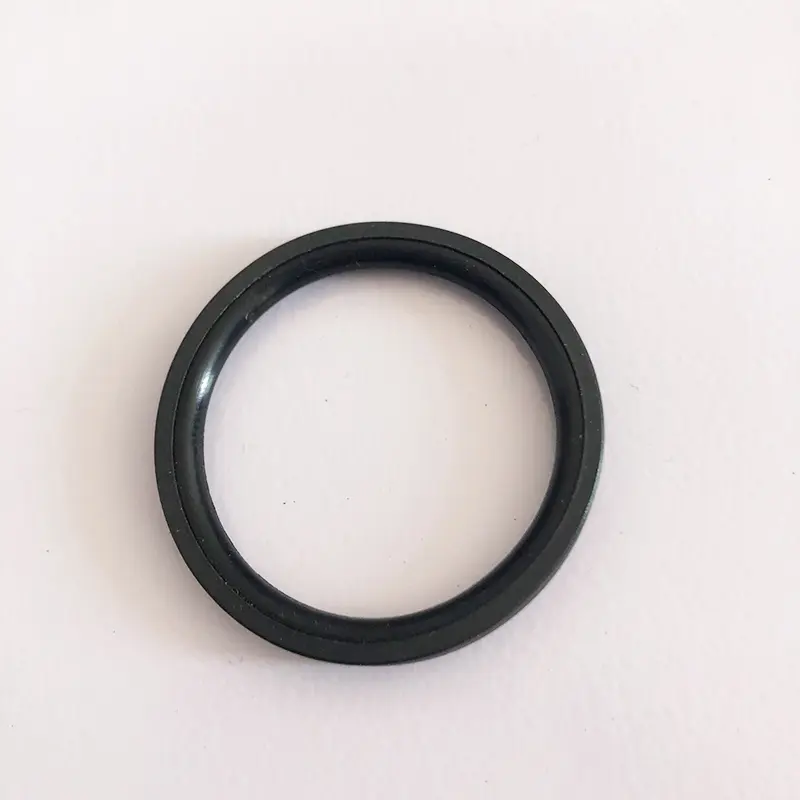

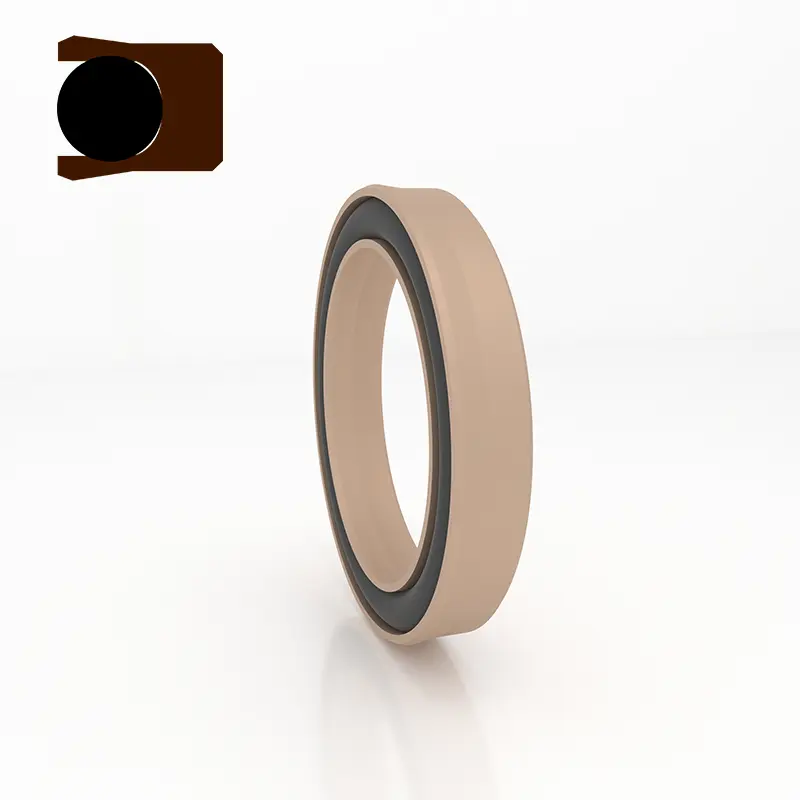

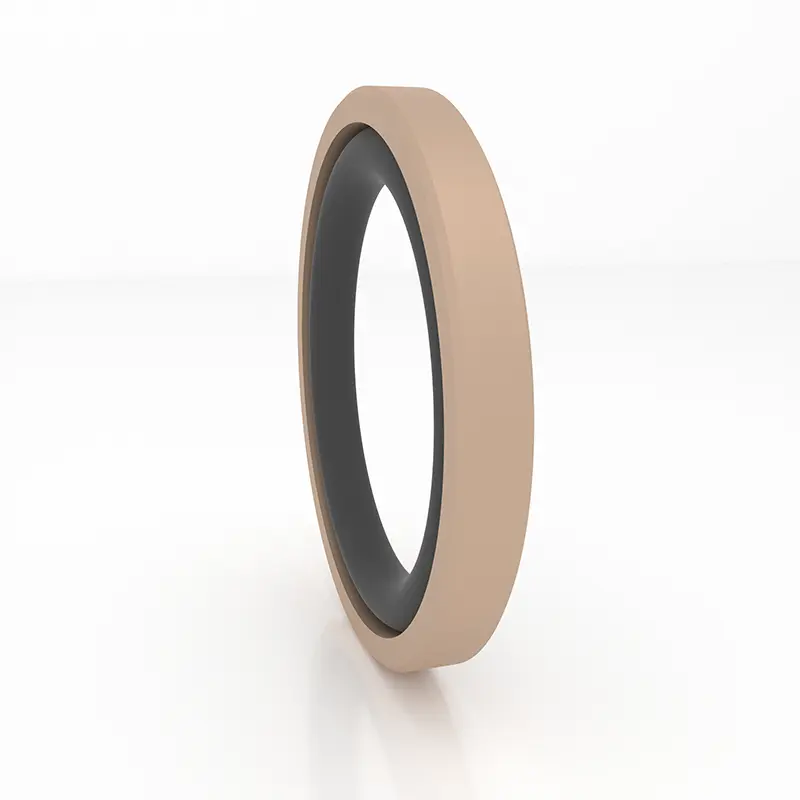

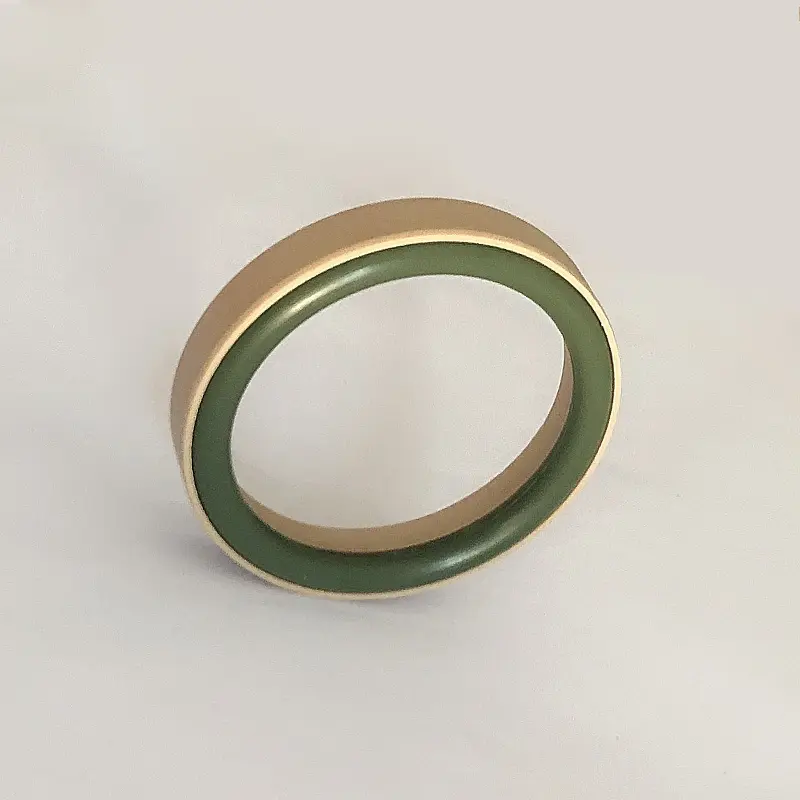

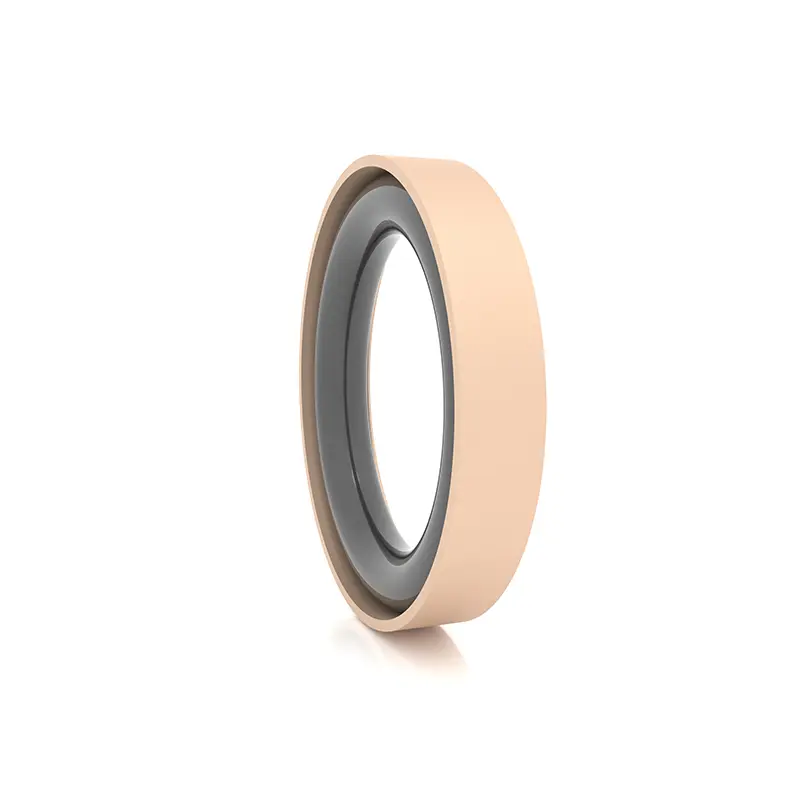

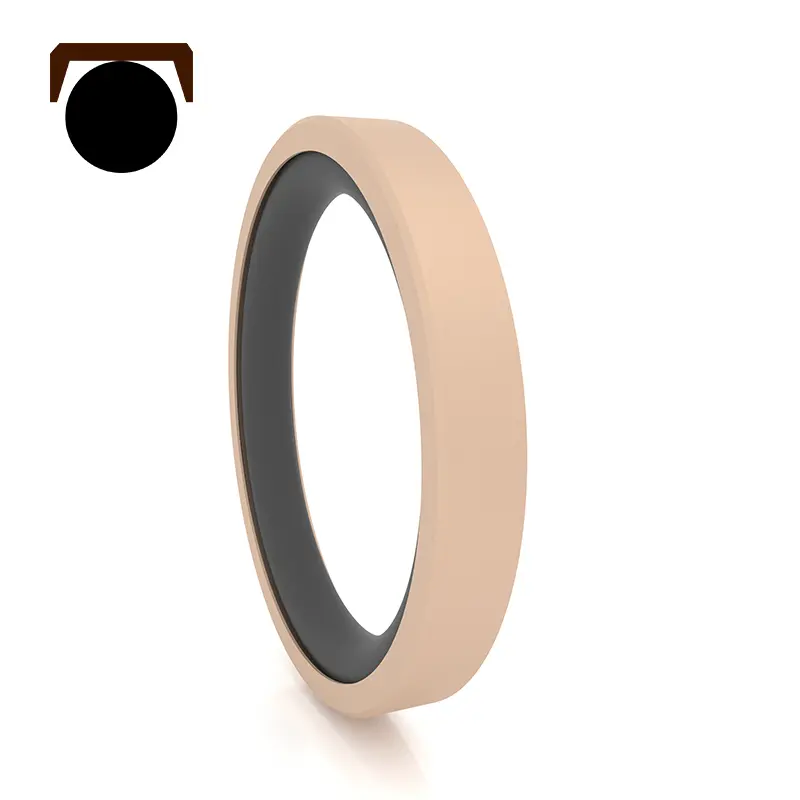

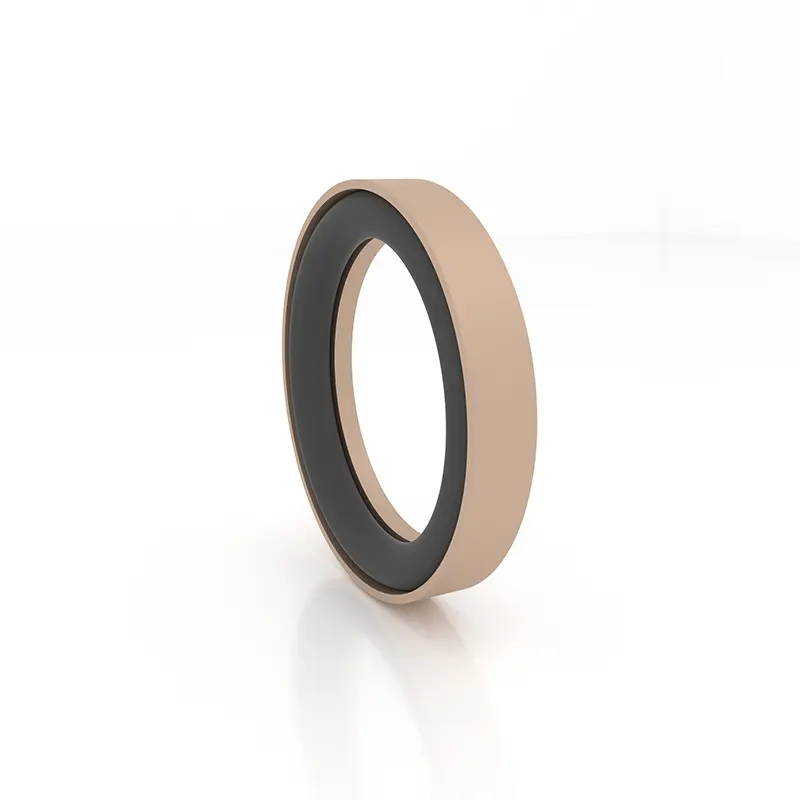

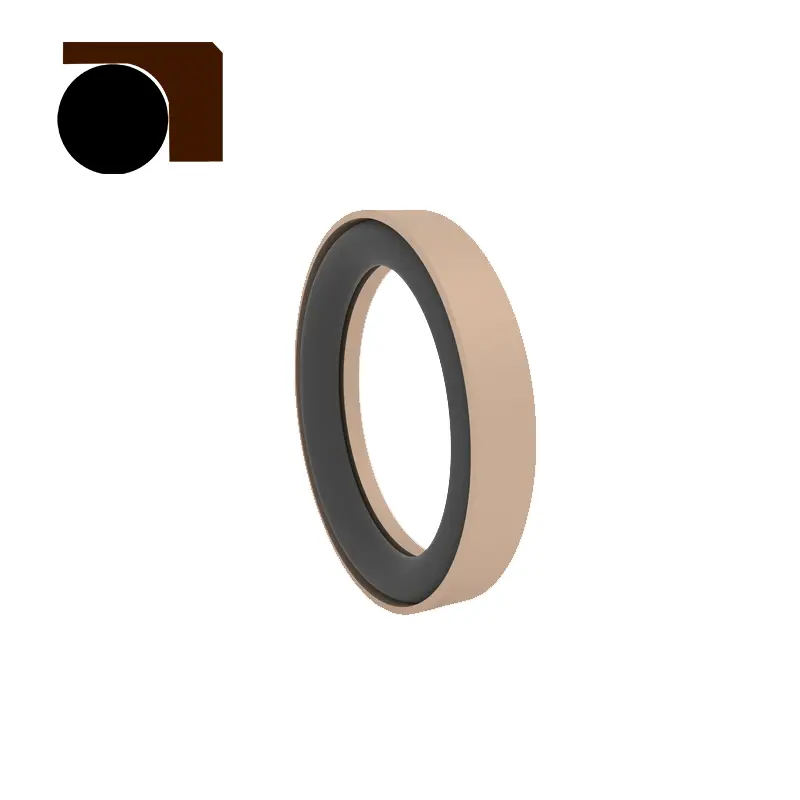

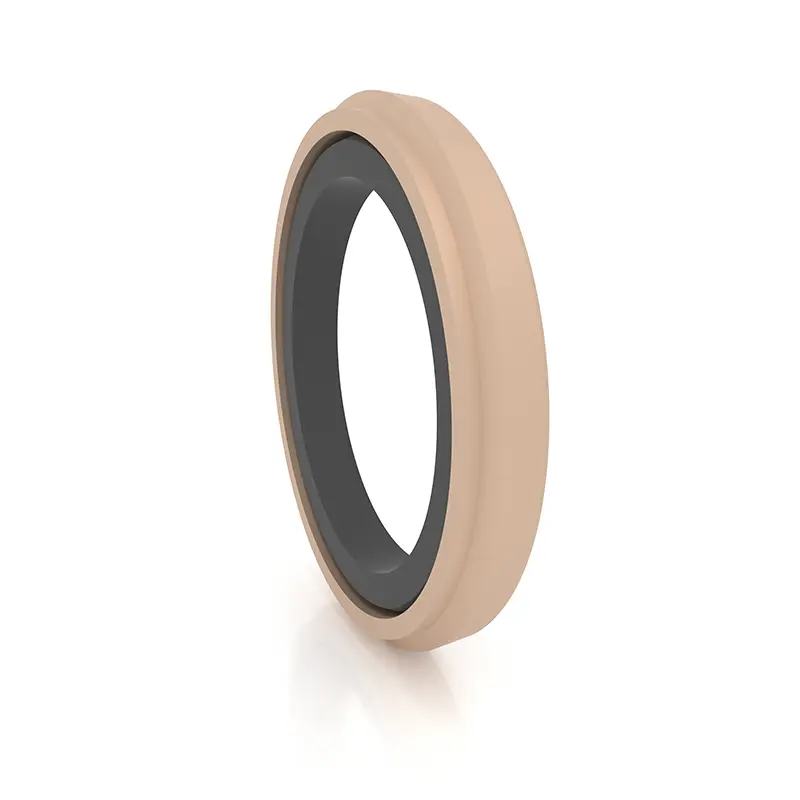

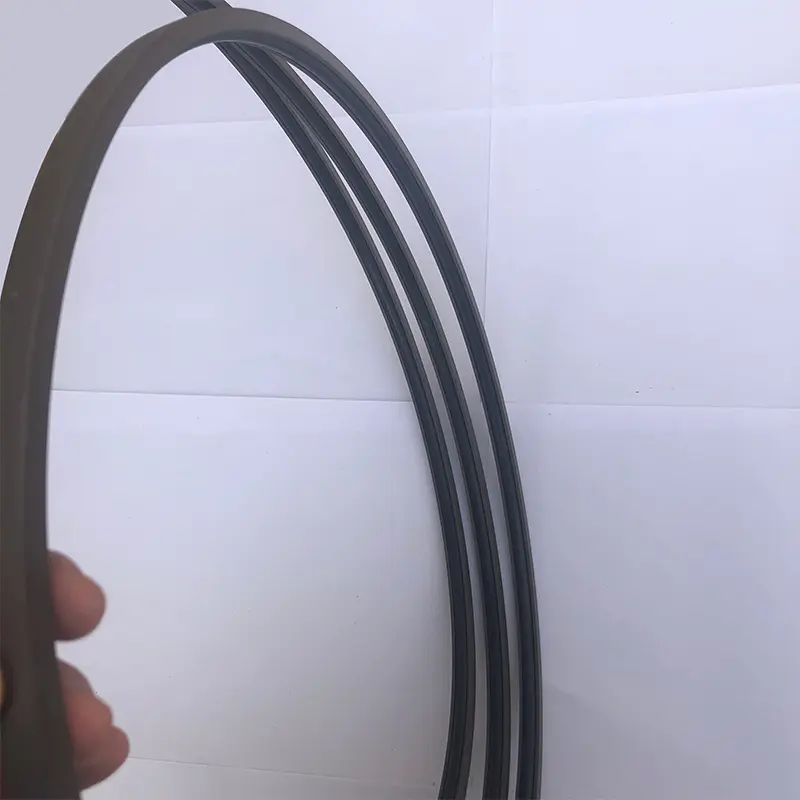

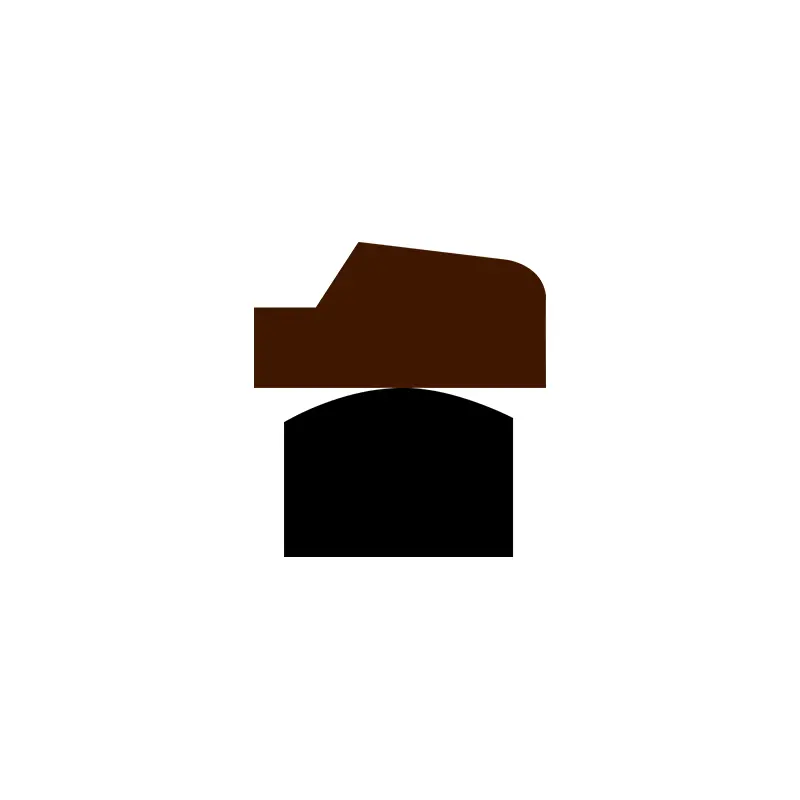

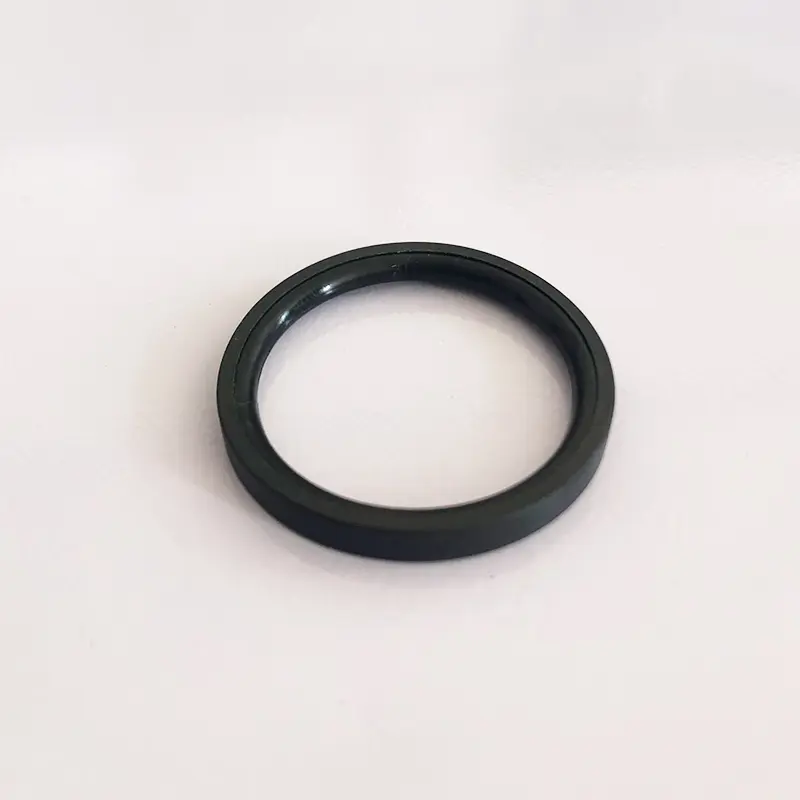

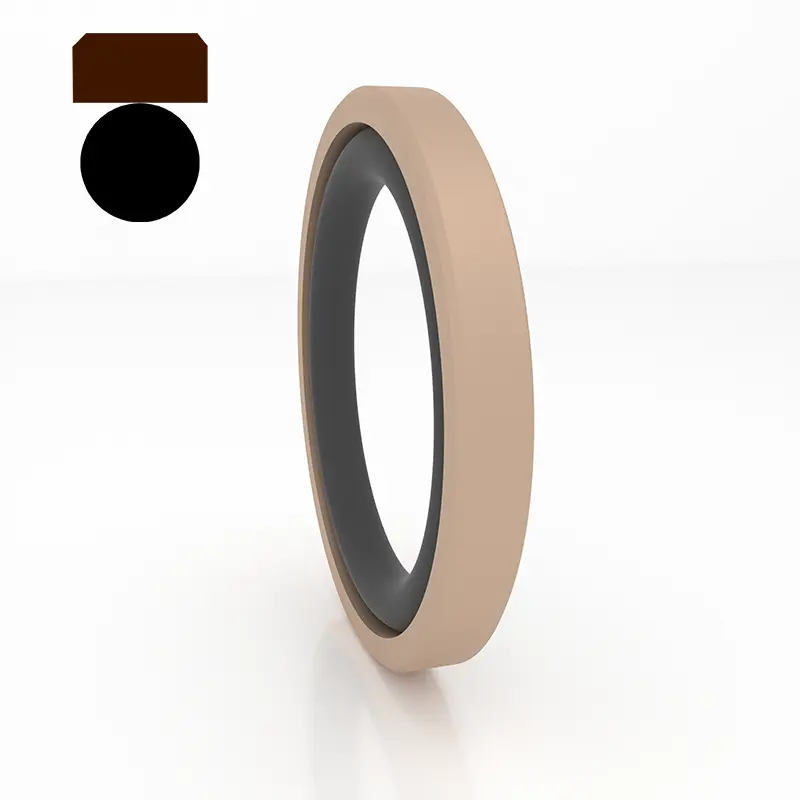

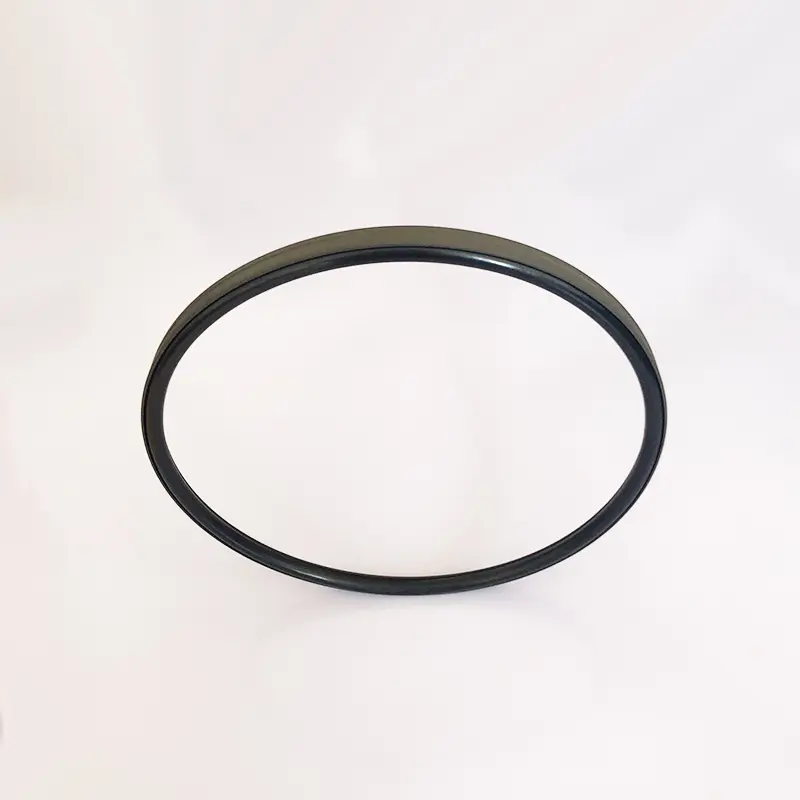

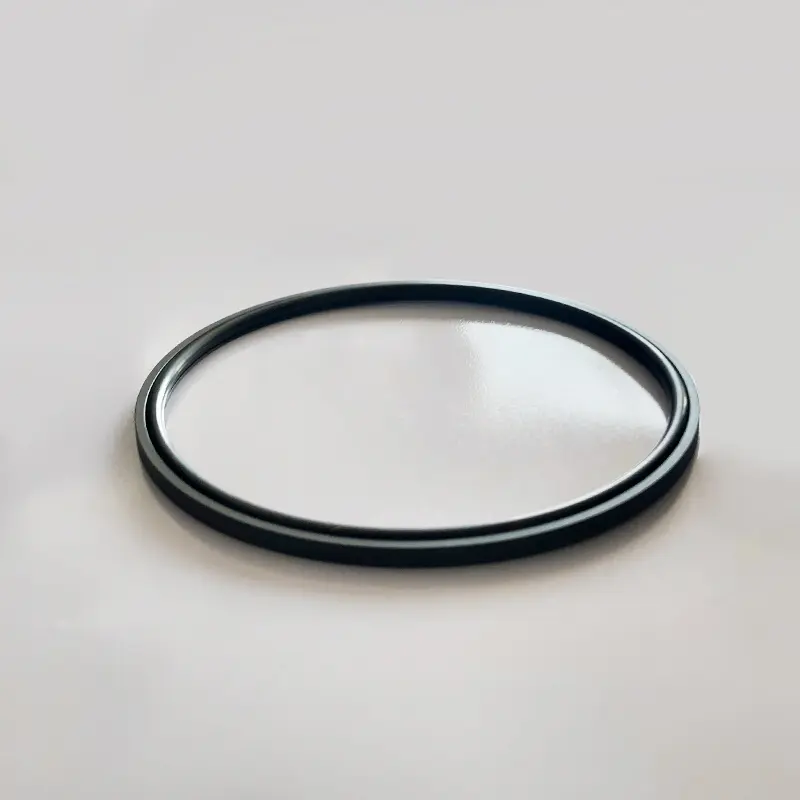

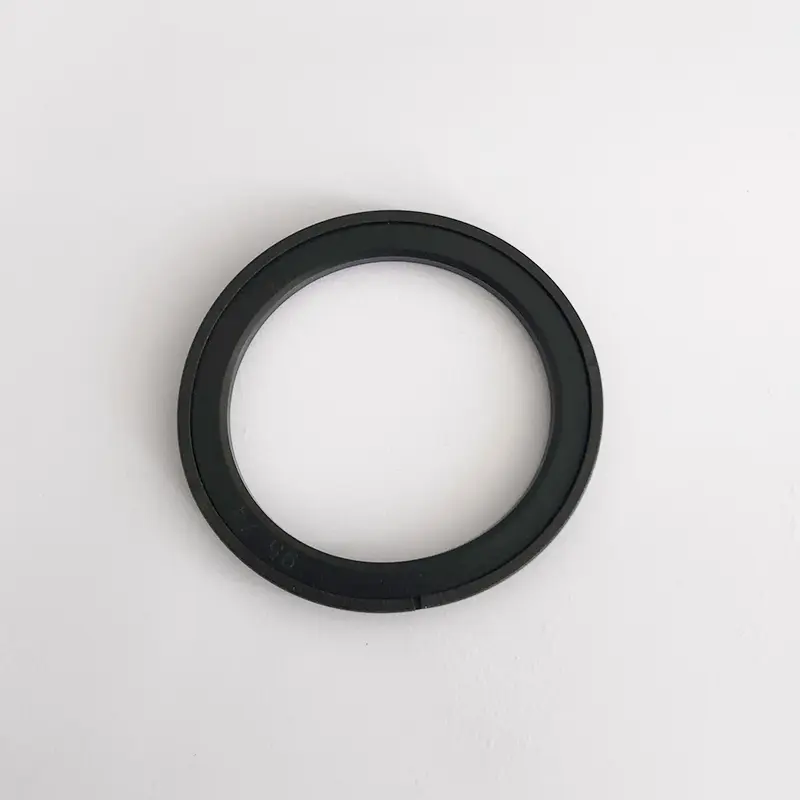

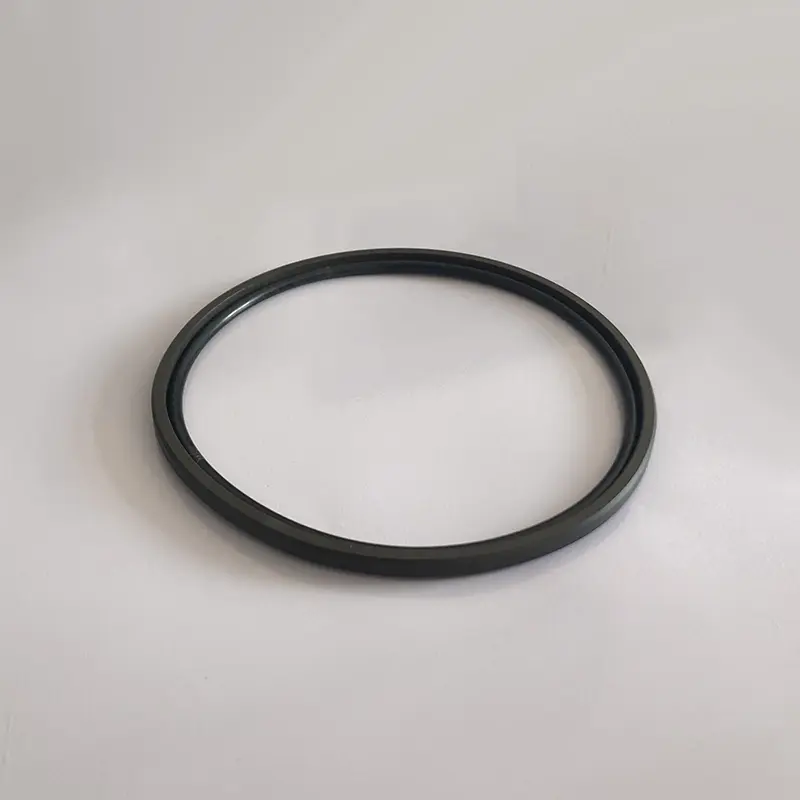

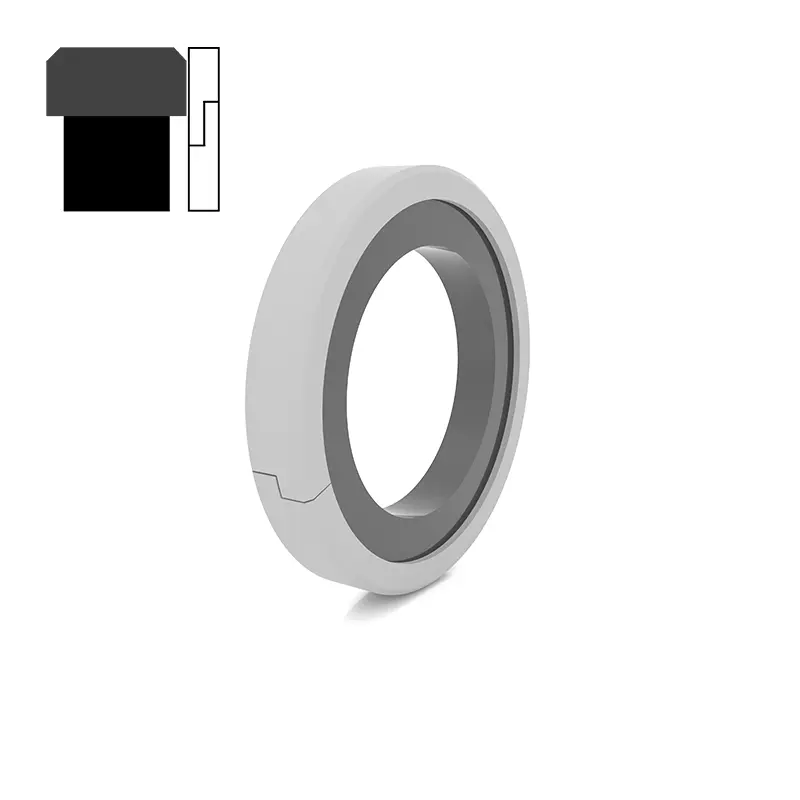

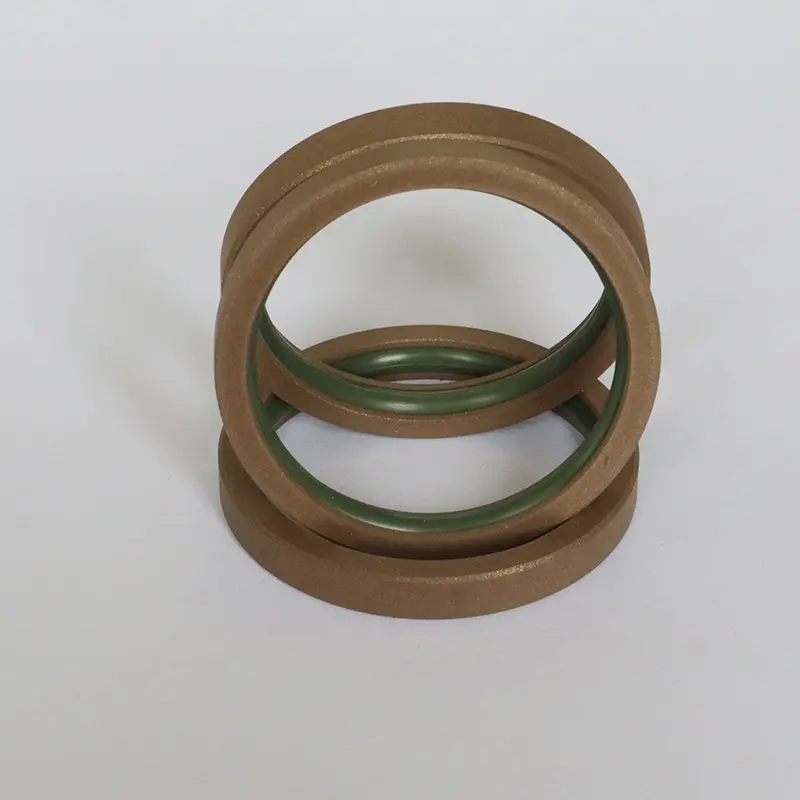

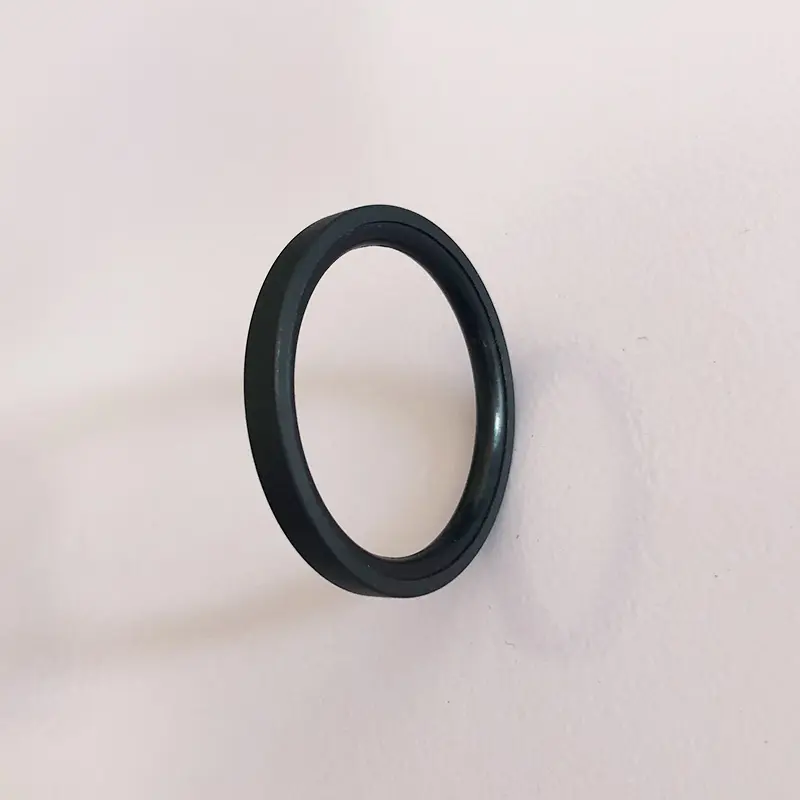

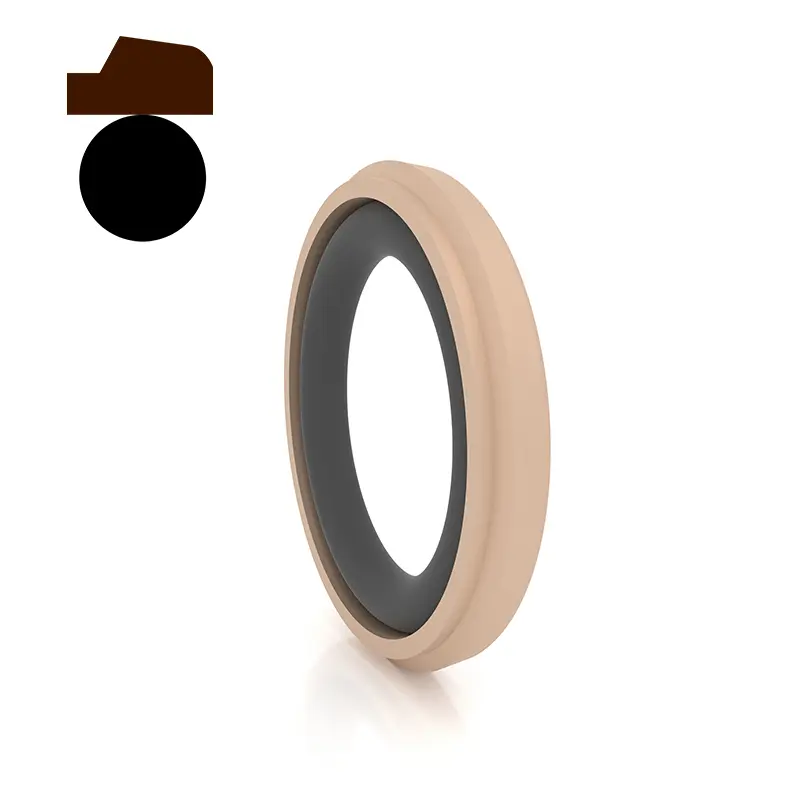

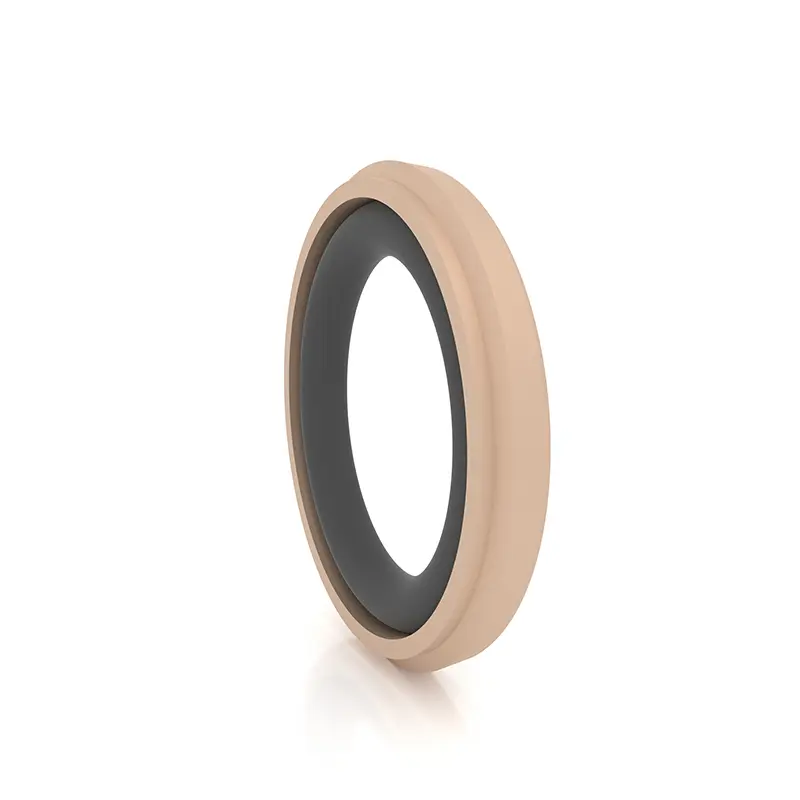

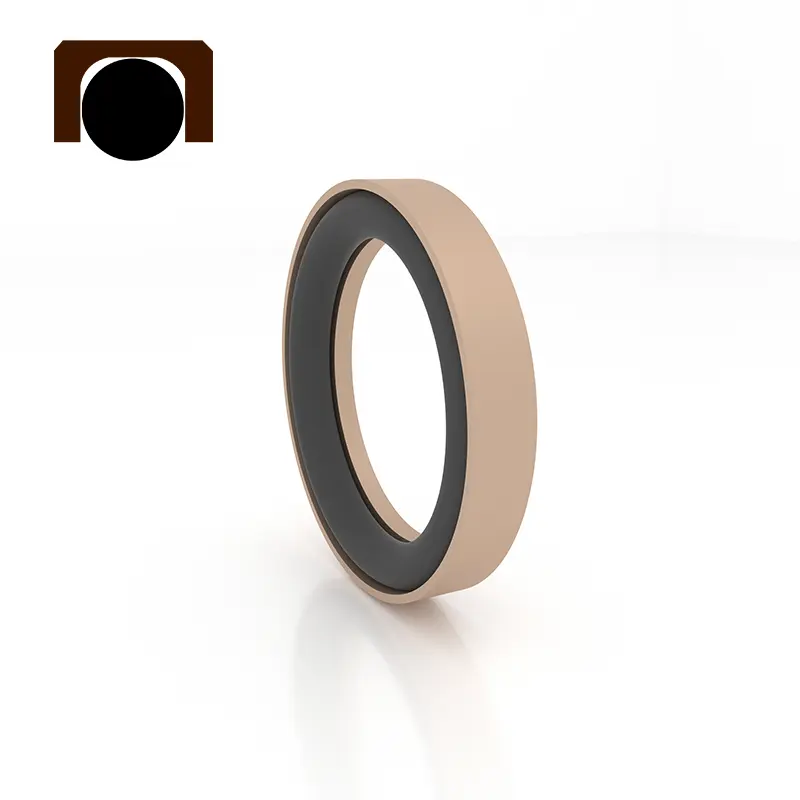

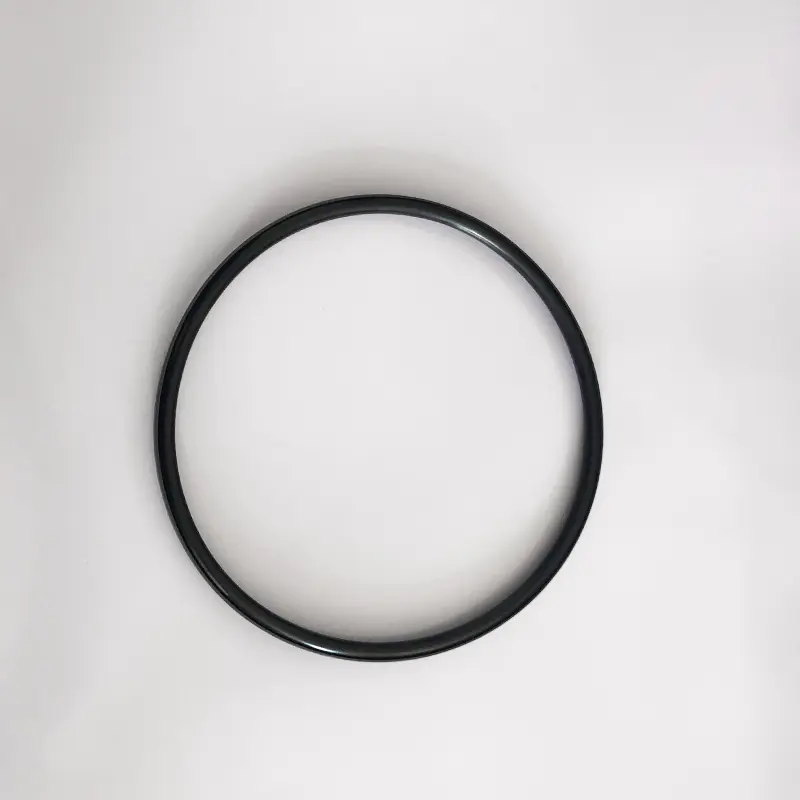

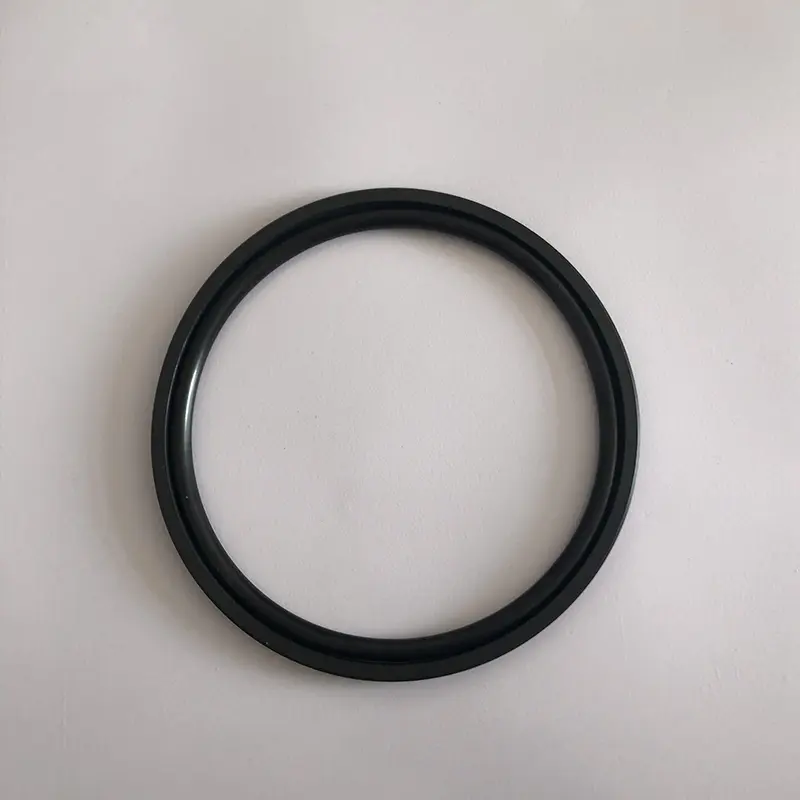

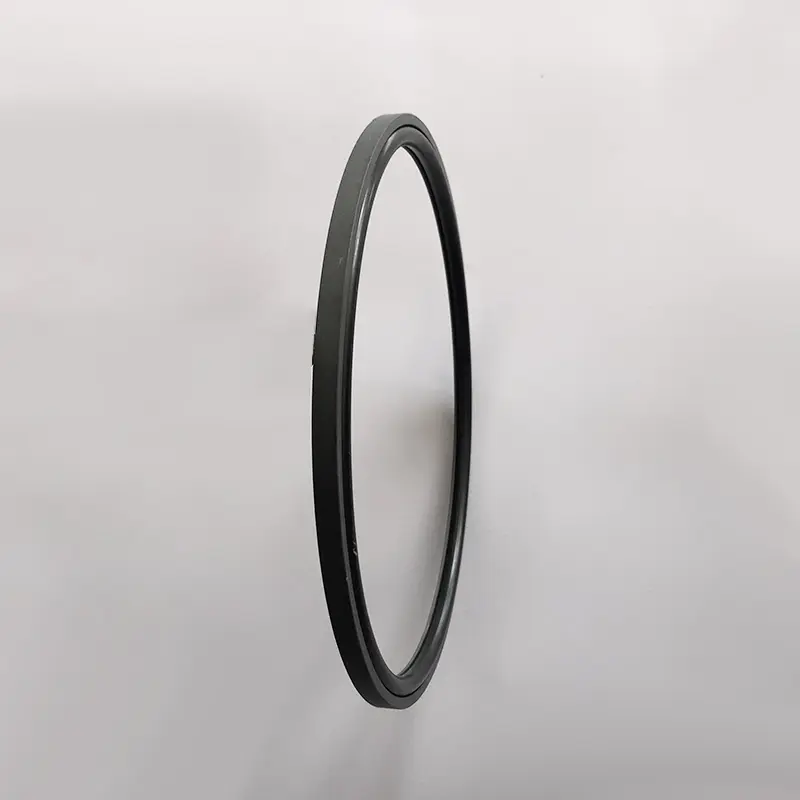

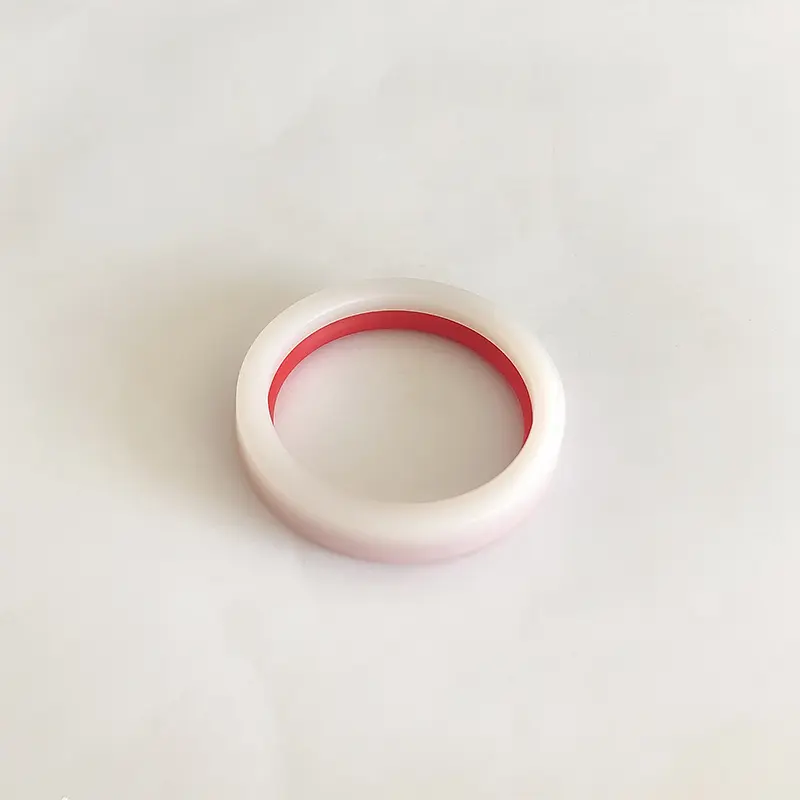

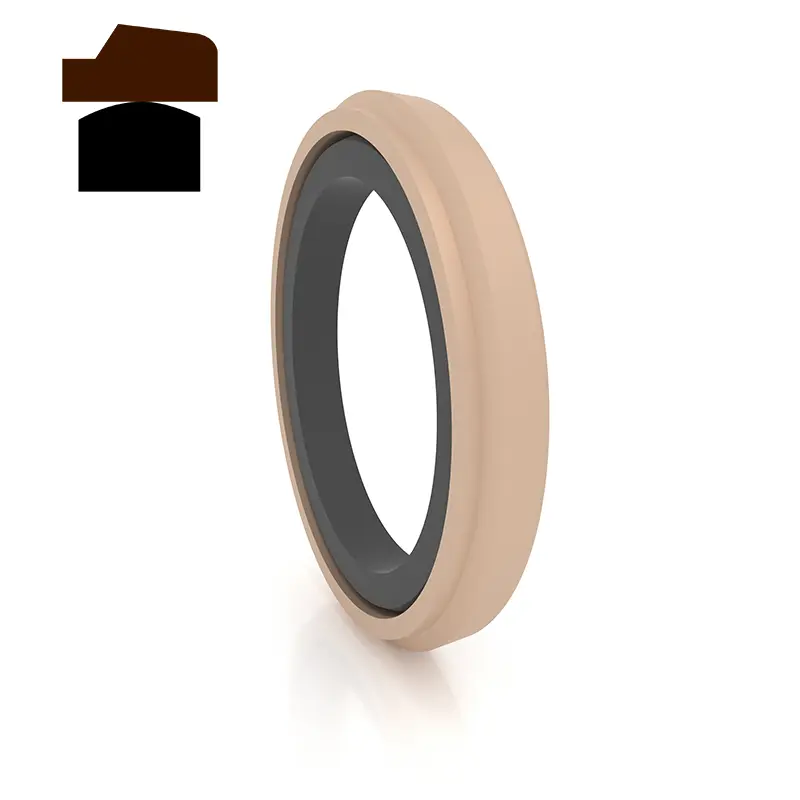

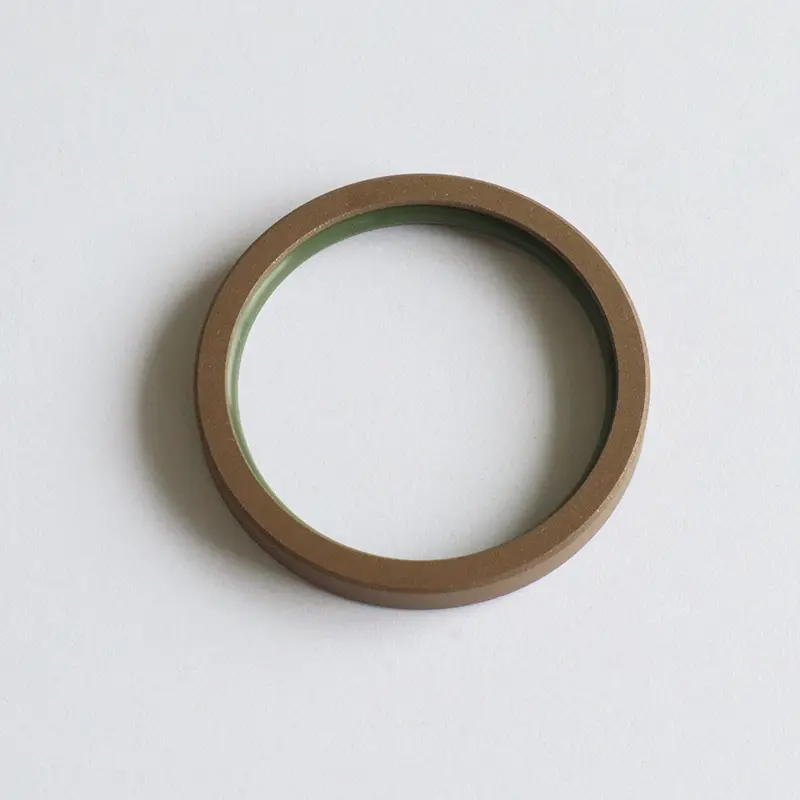

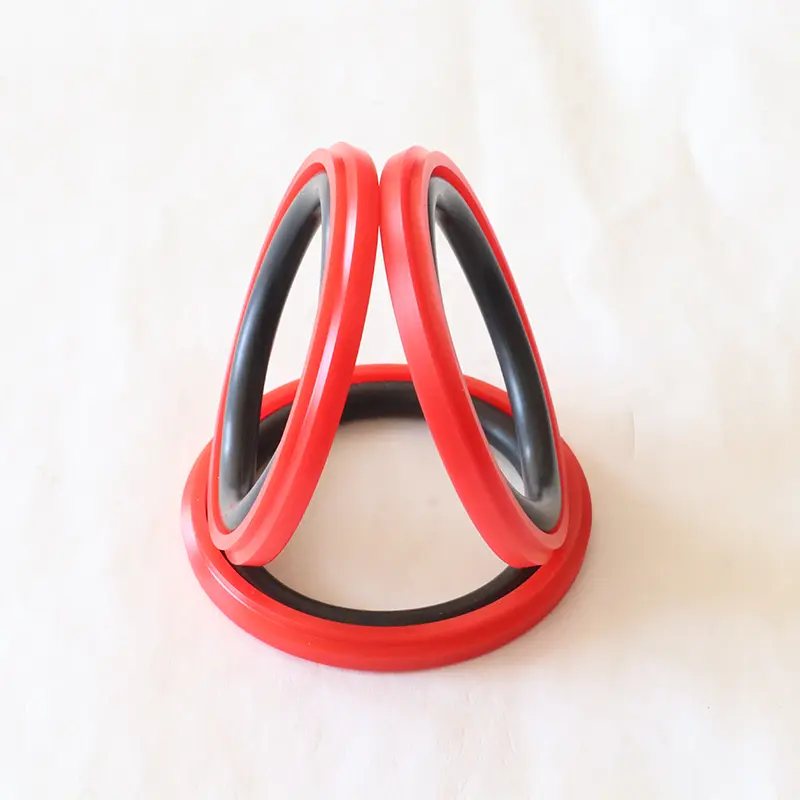

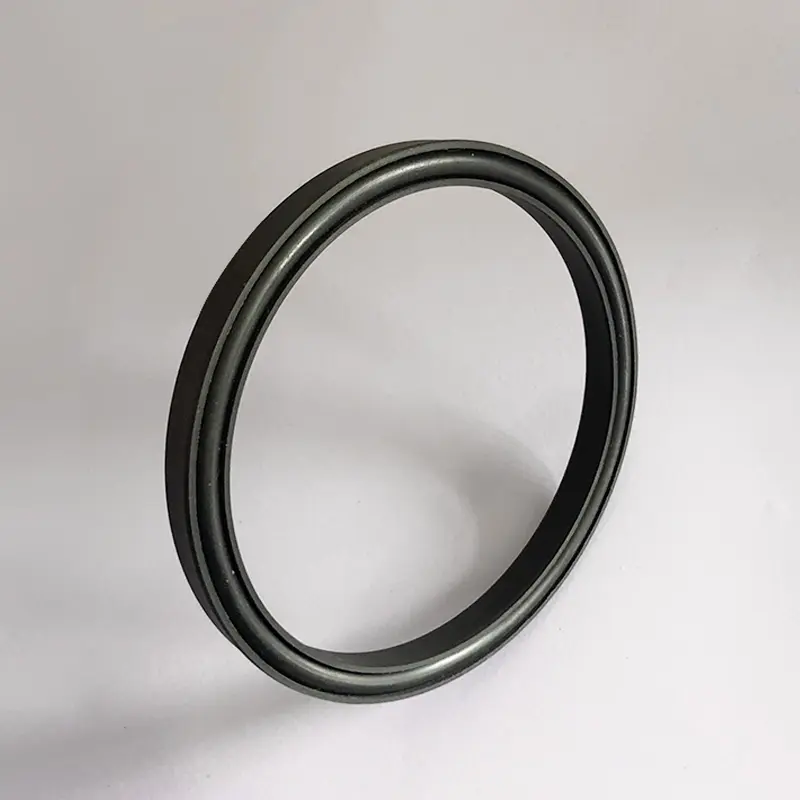

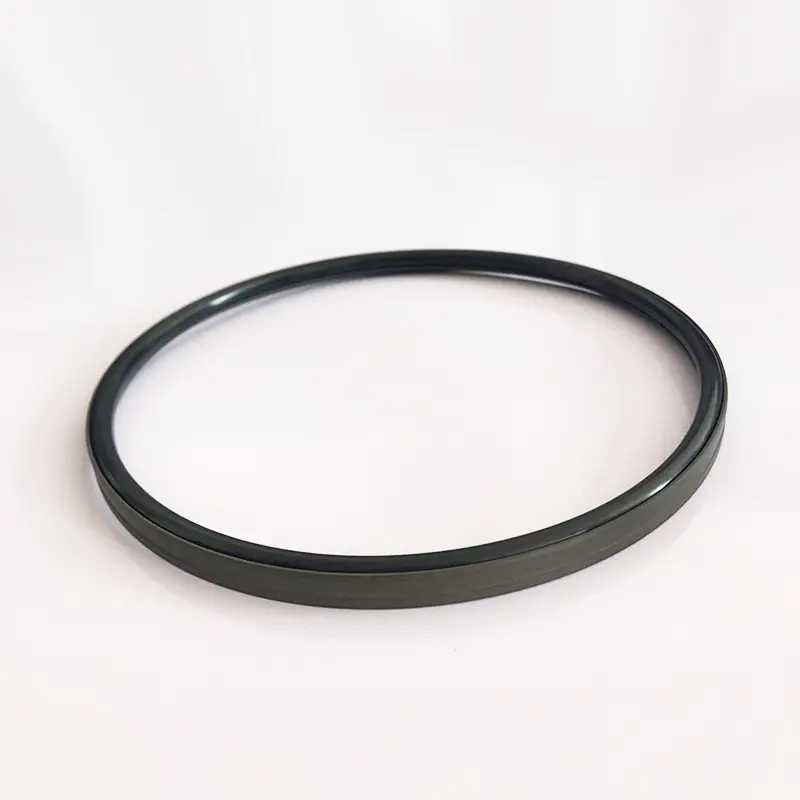

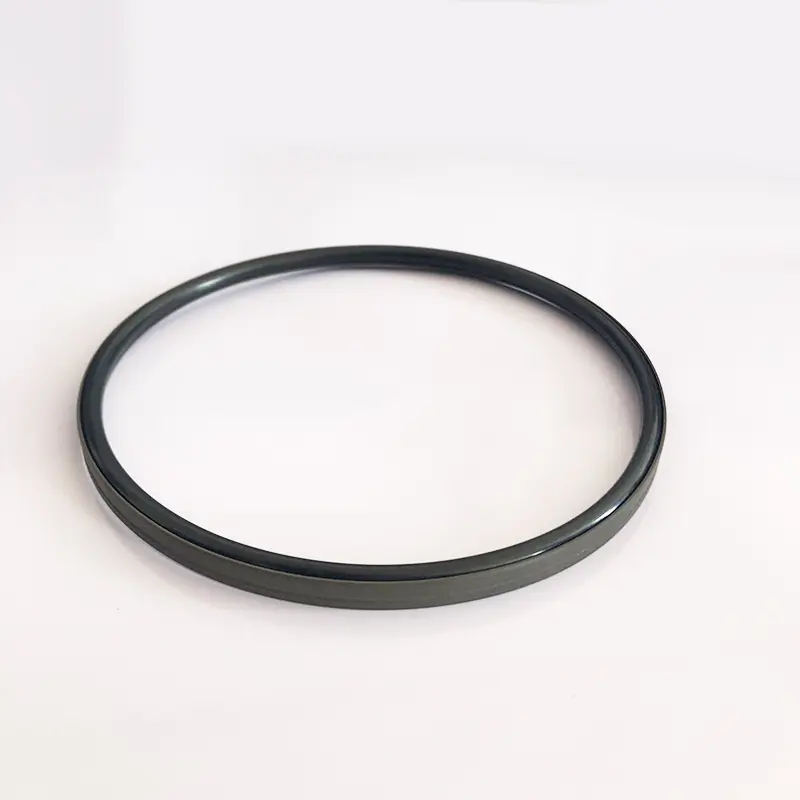

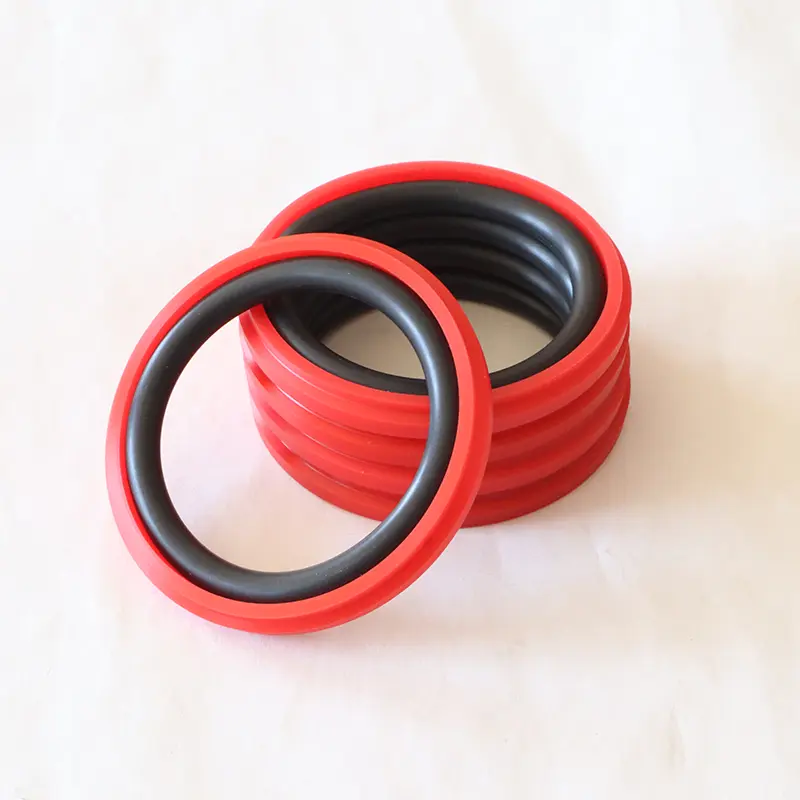

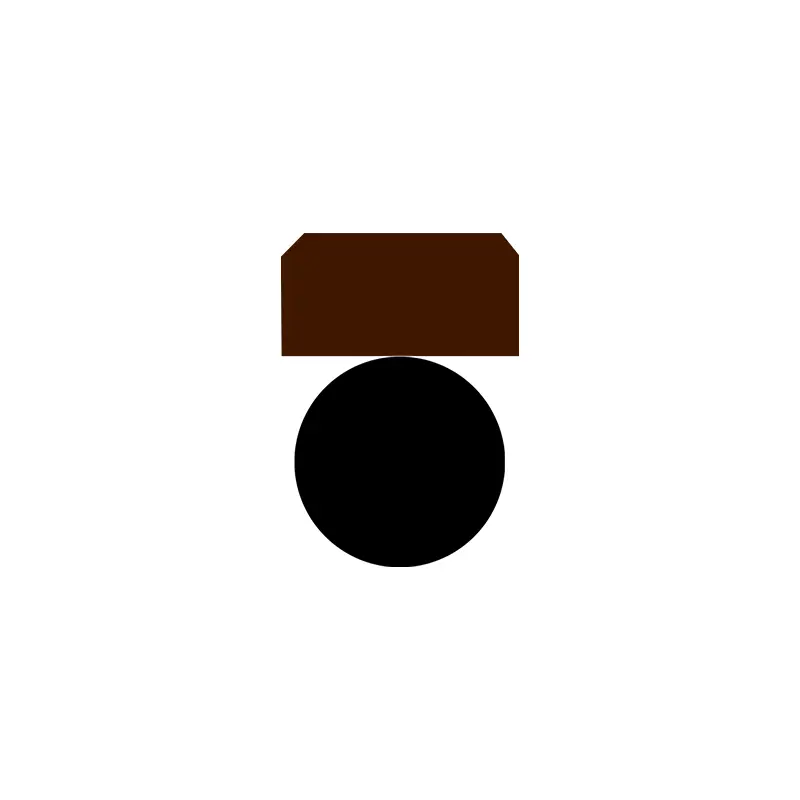

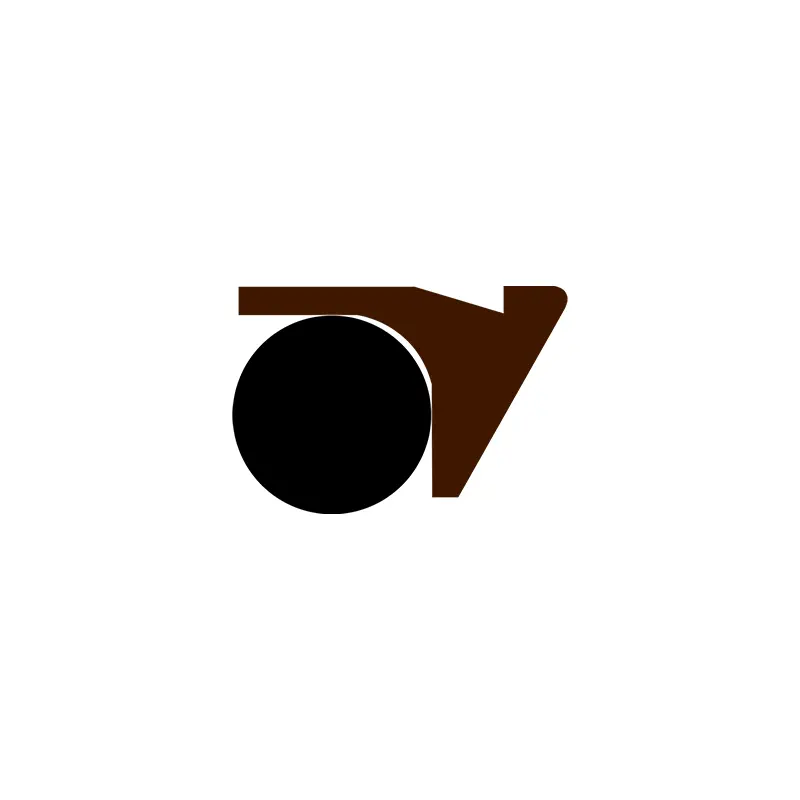

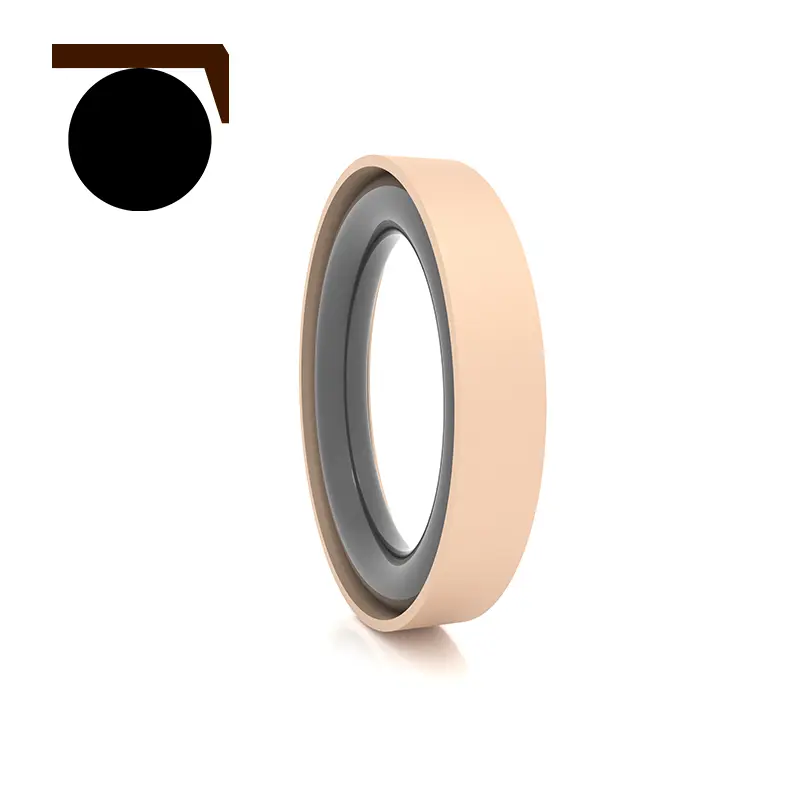

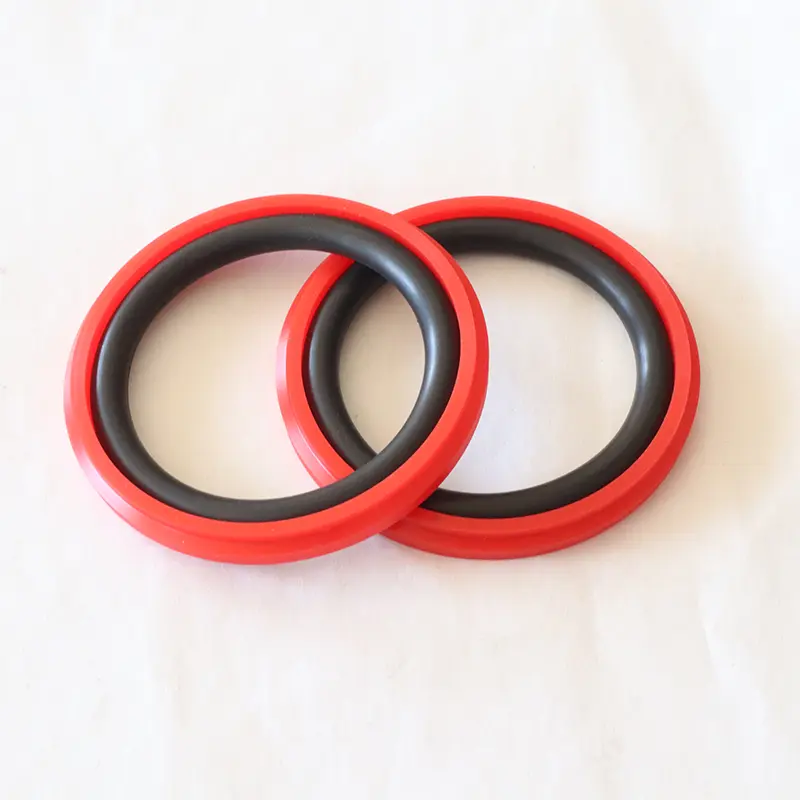

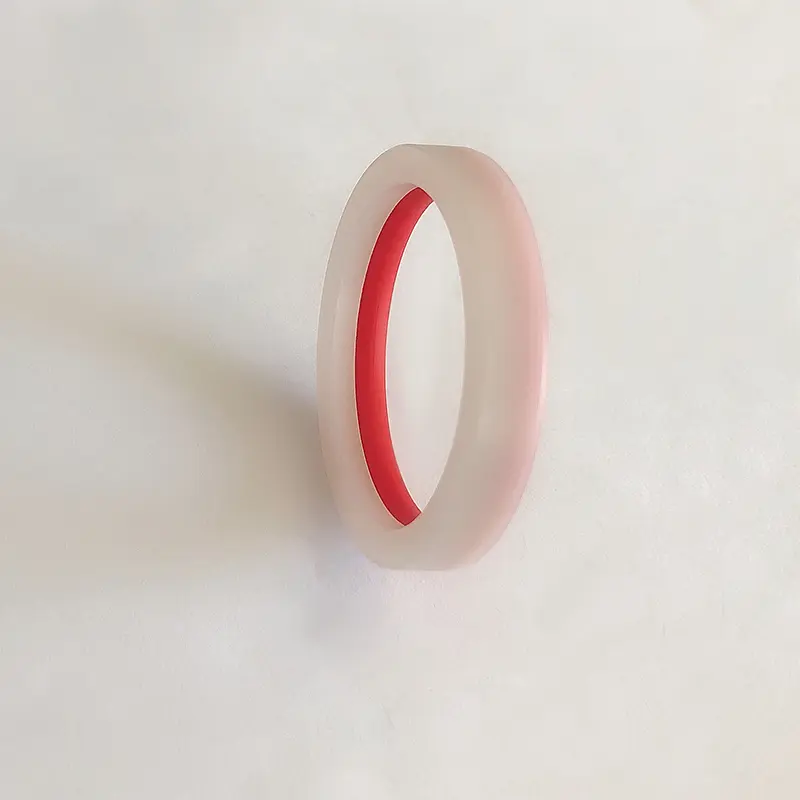

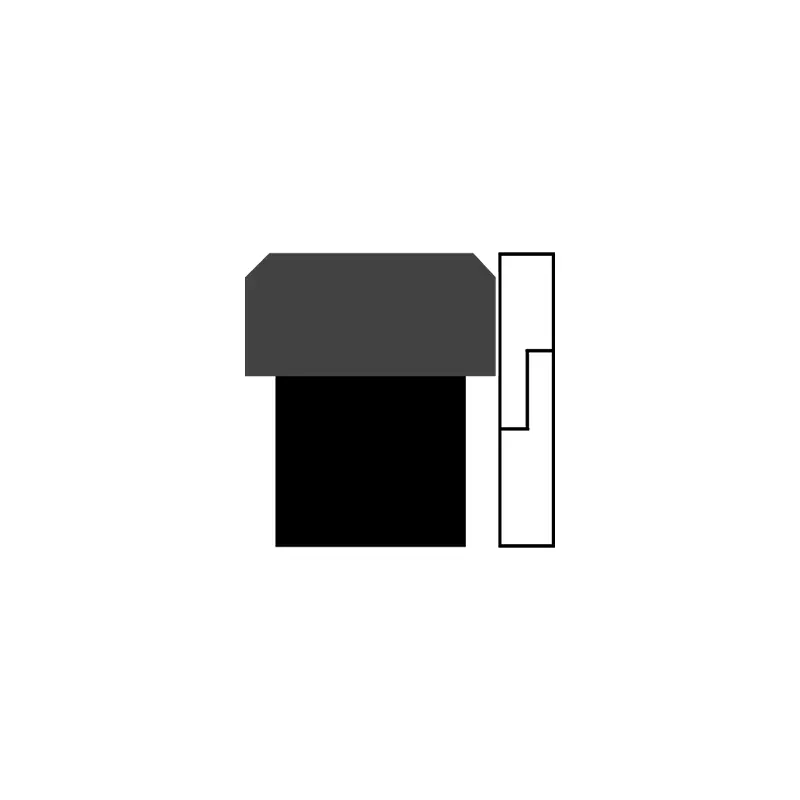

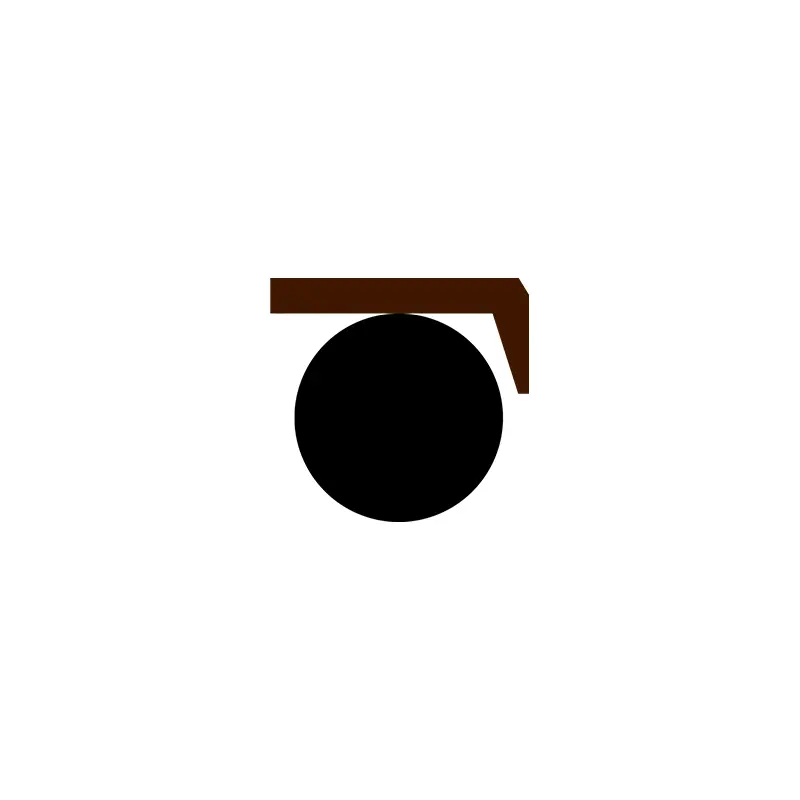

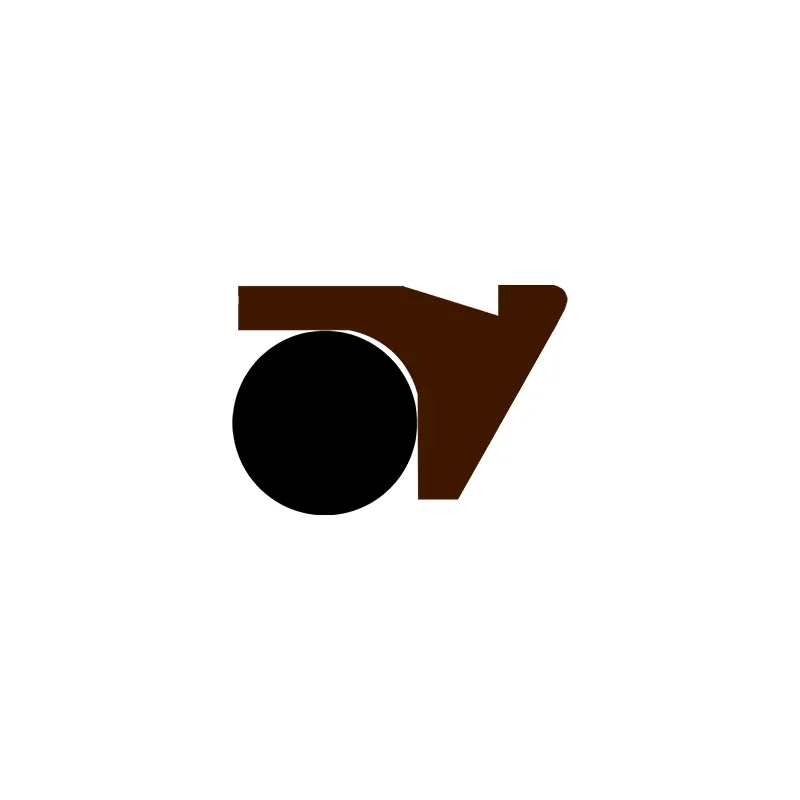

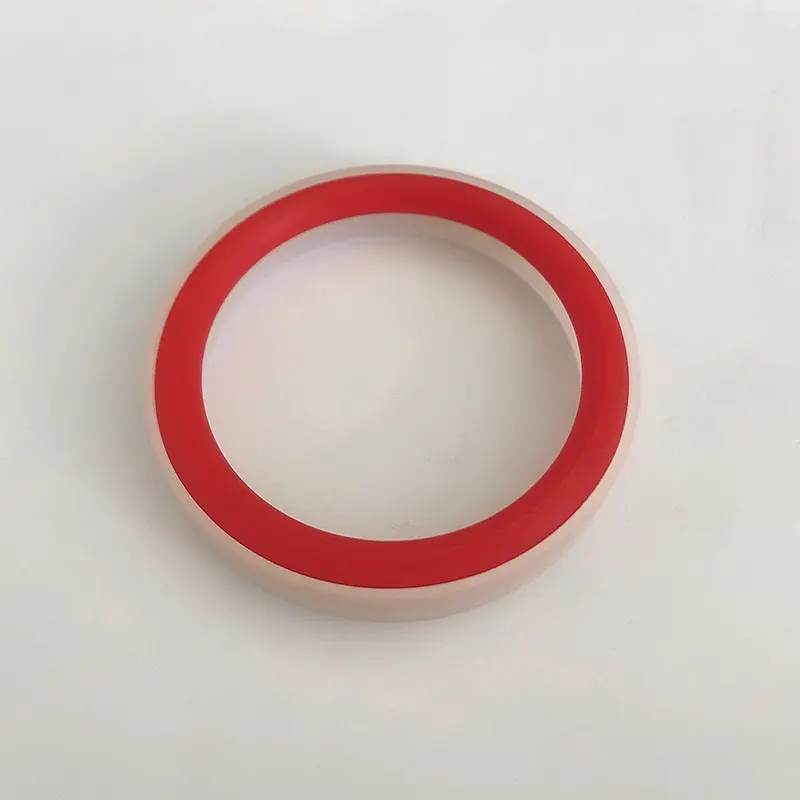

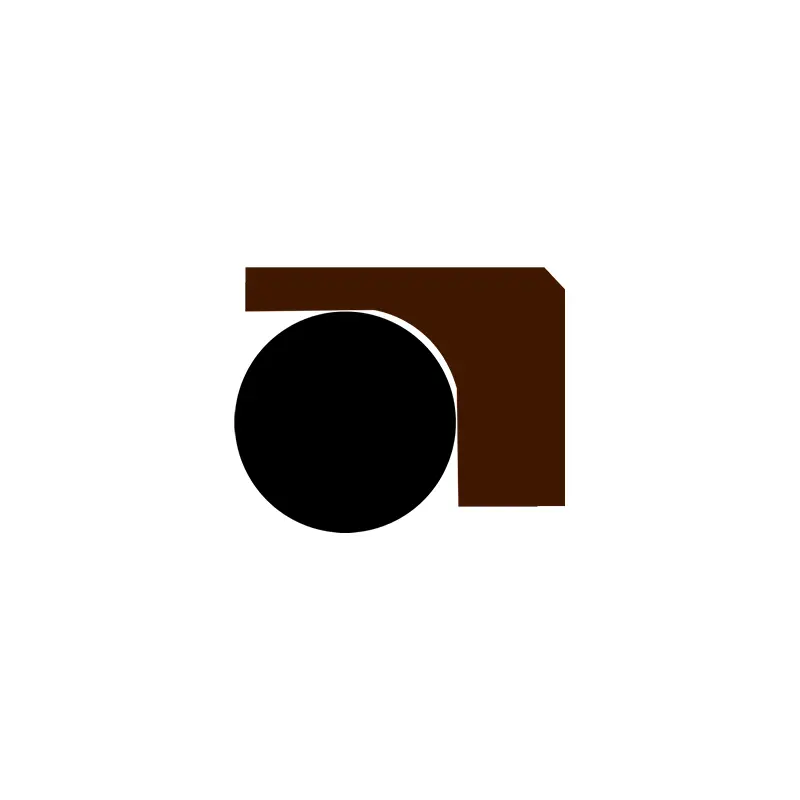

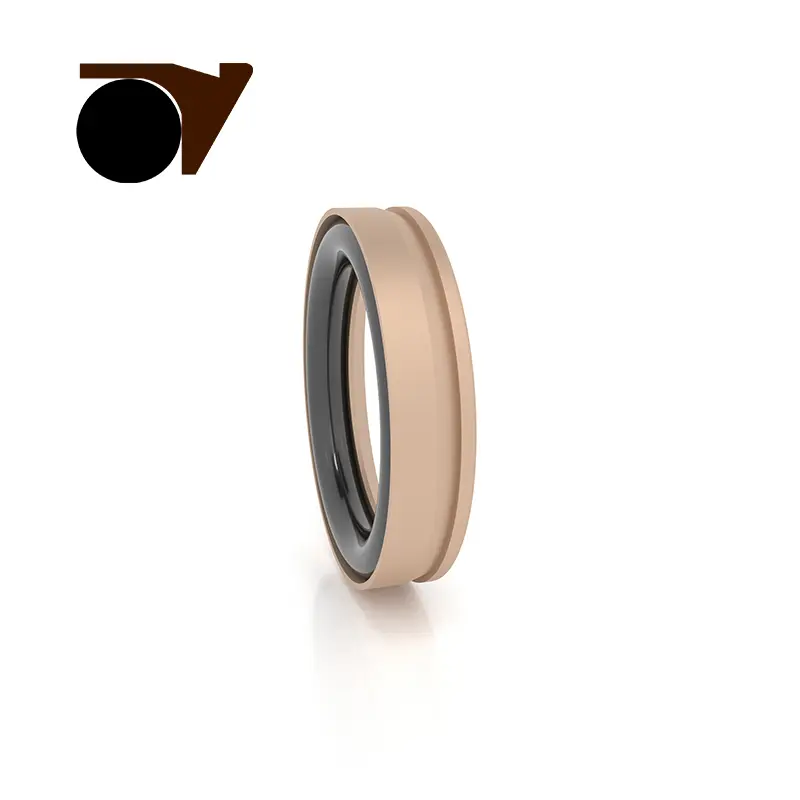

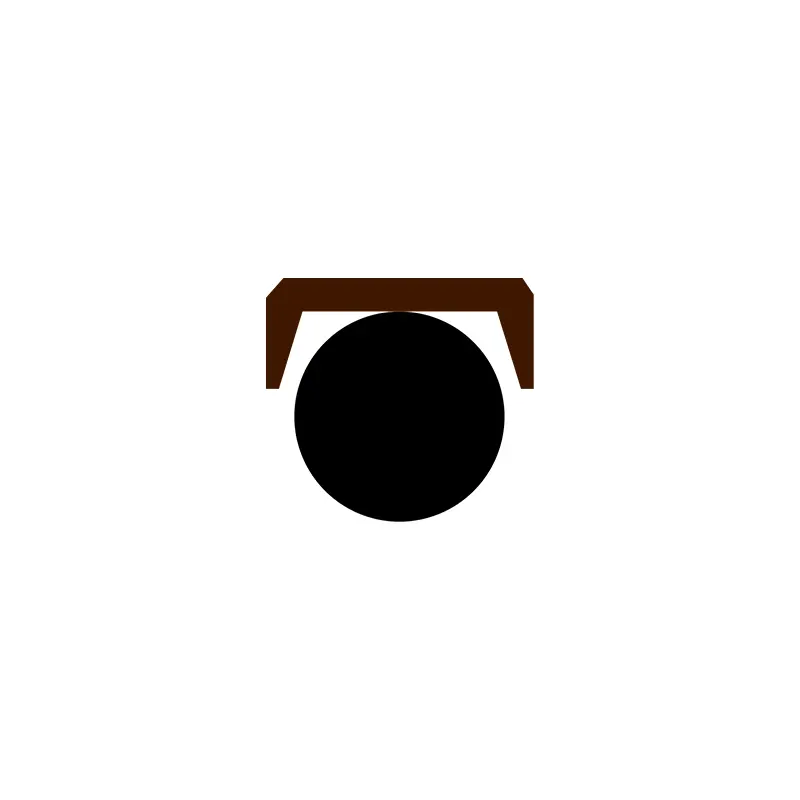

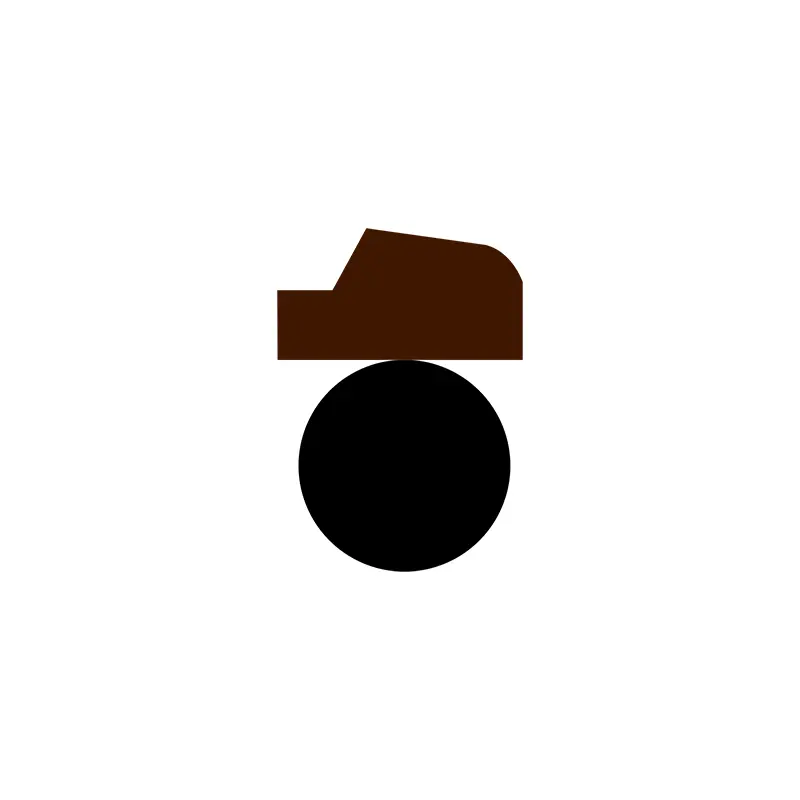

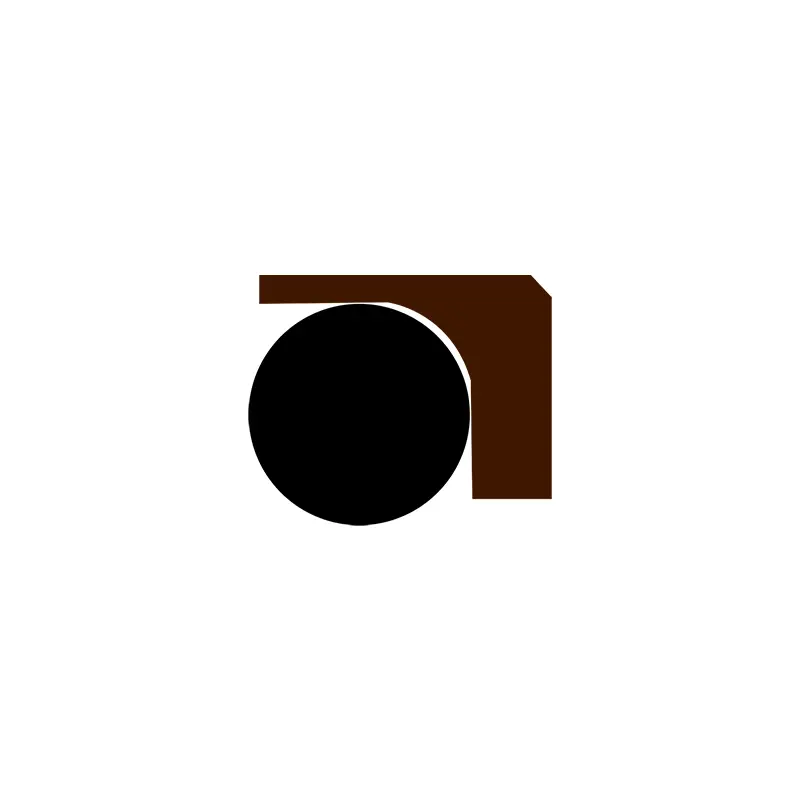

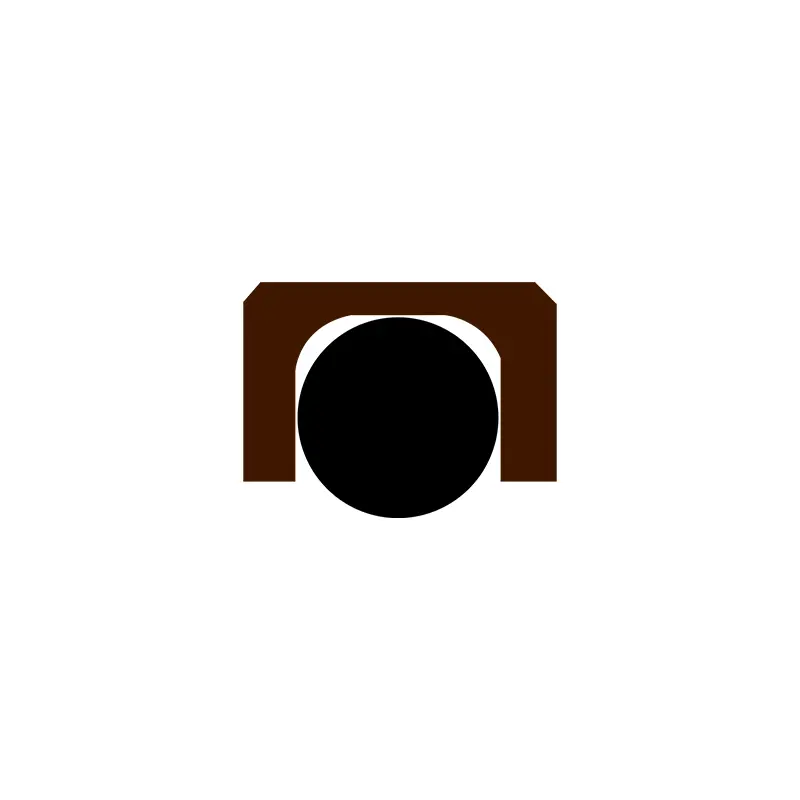

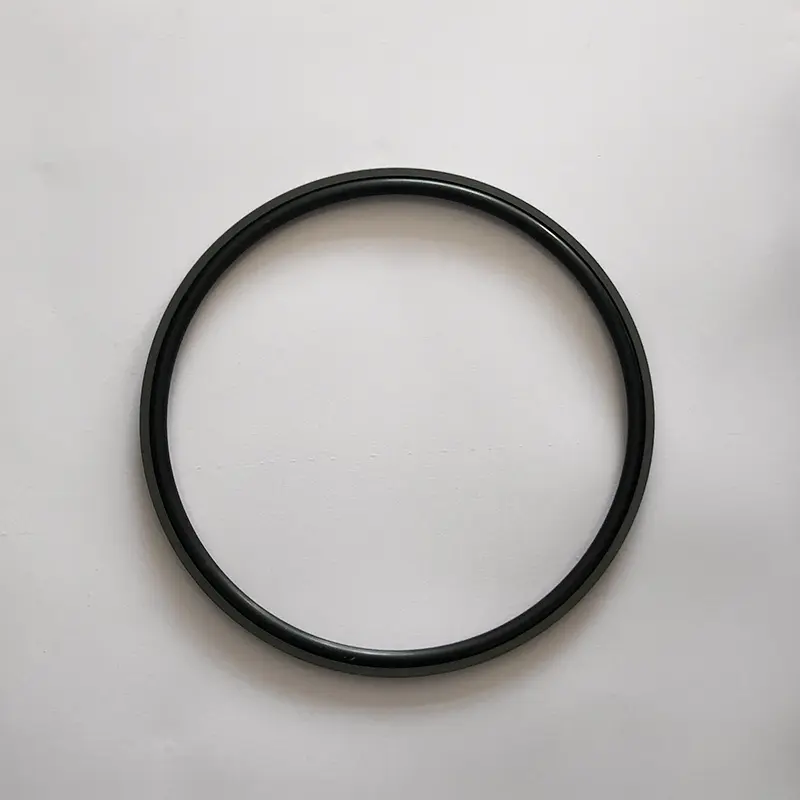

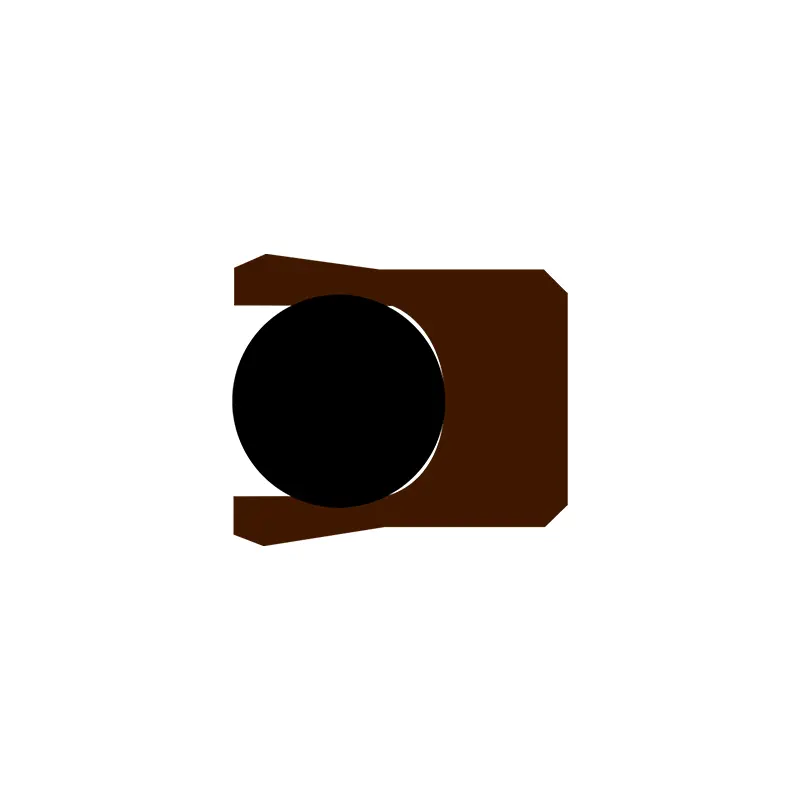

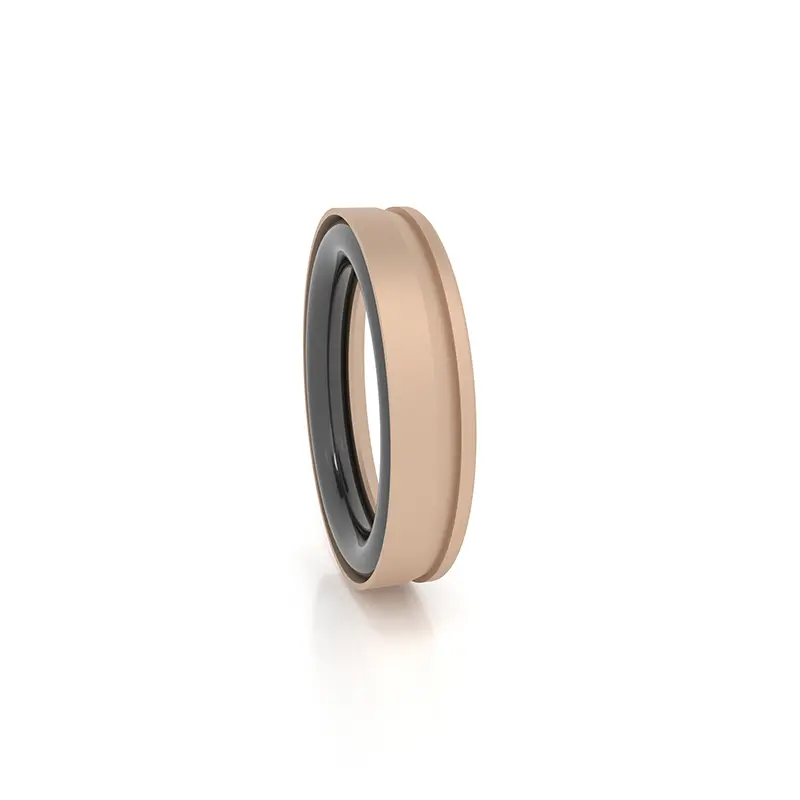

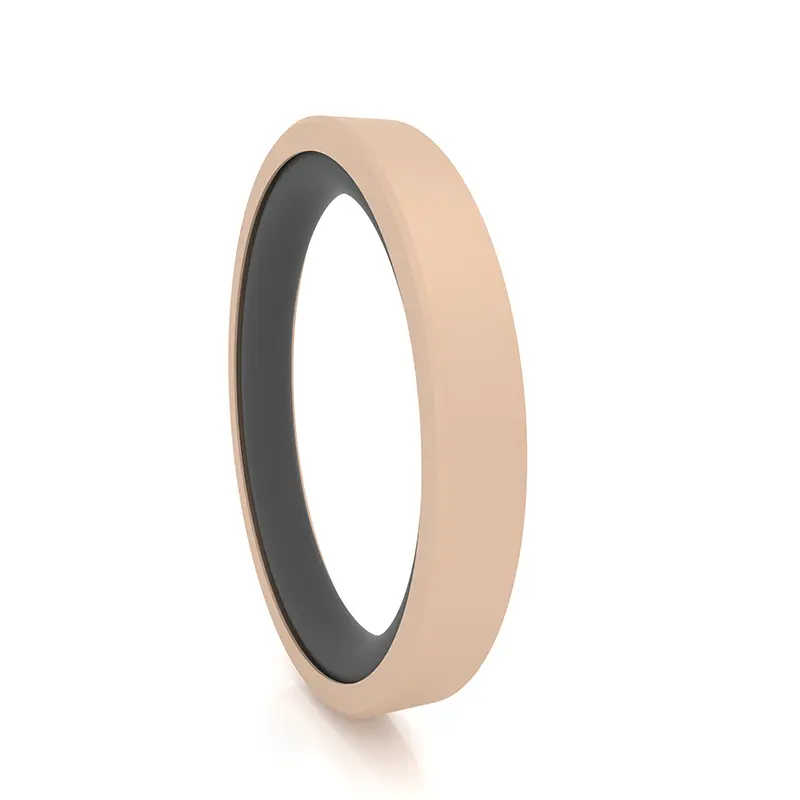

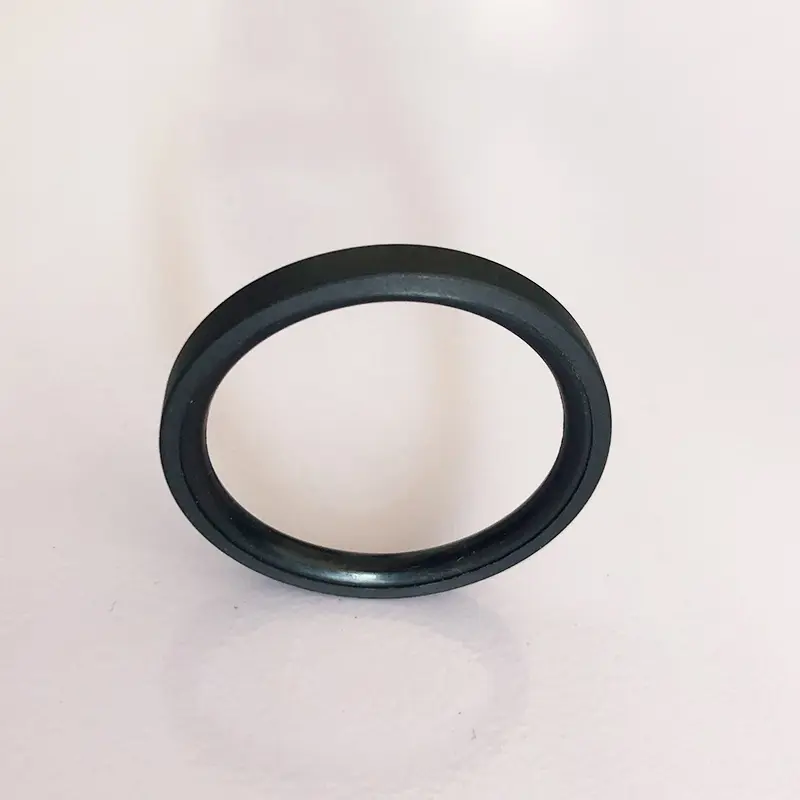

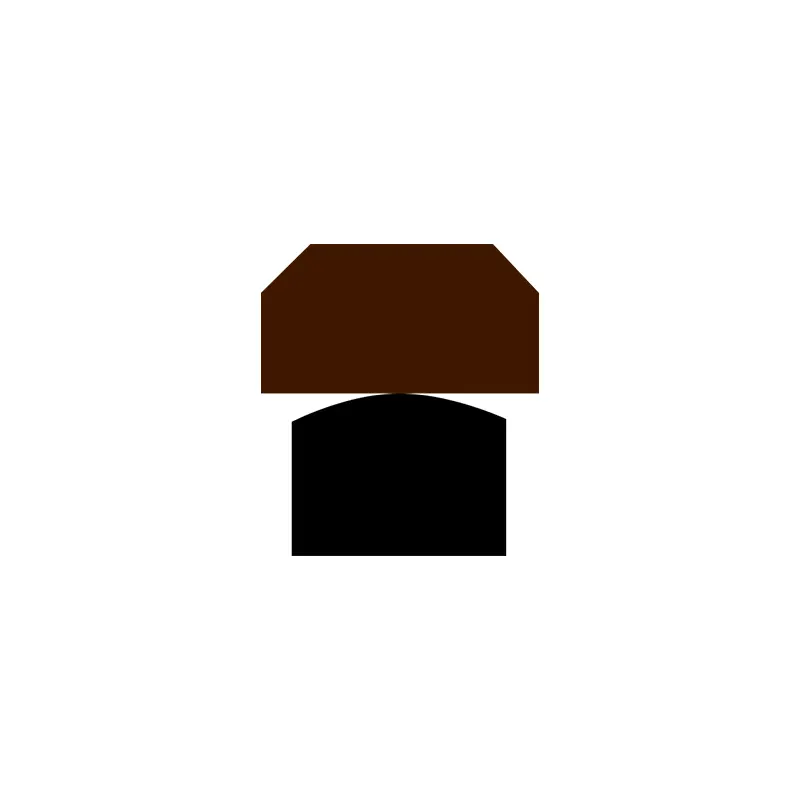

Piston delikləri üçün yüksək təzyiq möhürləri, PTFE və ya xüsusi kompozit materialdan ibarət xüsusi formalı sızdırmazlıq üzükləri və yüksək elastik O formalı rezin üzüklərdən ibarət əladır. Uyğunlaşan O-üzüklərə görə, onlar hidravlik qarşılıqlı hərəkətli hərəkət üçün xüsusi istifadə olunan RC58 - RC64 seriyasına (GB1235-ə uyğunlaşdırılmış) bölünür.
PTFE materialının güclü kimyəvi sabitliyi, turşu və qələvi korroziyaya davamlılığı və mürəkkəb kimyəvi mühitlərə uyğunlaşır. Mükəmməl möhürləmə effekti əldə etmək üçün möhürləmə üzüyü və rezin ring işlək işləyir.
Dəniz mühəndisliyi, piston delikləri üçün yüksək təzyiq möhürləri dərin dəniz detektorlarının hidravlik sistemi üçün əsas qorunma təmin edə bilər. Dərin dəniz suyu yüksəkdir və dəniz suyu yüksək korroziyadır. Maddi üstünlük, yüksək təzyiq müqaviməti və korroziya müqavimətini təmin etmək üçün məhsulun şərtlərindən biridir.
Ağır maşın istehsalı, böyük kran hidrolik teleskopik silahlar çoxdur. Tikinti sahəsi mürəkkəbdir, teleskopik silahlar tez-tez hərəkət edir və təzyiq dəyişir. PTFE materialı, incə bir dodaq dizaynı, aşınma, sıx möhürləmə və azaldılmış uğursuzluq riskləri üçün real vaxt kompensasiyası ilə birləşdirilmişdir.
Yeni enerji nəqliyyatı sahəsində, piston çuxurları üçün yüksək təzyiq möhürləri də kritikdir. EPS hidravlik komponentlərində material sabitdir və hidravlik yağ eroziyası və temperatur dəyişiklikləri qarşısında dəqiq möhürlənə bilər; Əyləc sistemində, yüksək təzyiq və əyləc maye korroziyası üçün xüsusi quruluş və optimallaşdırılmış qalınlığı sızdırmazlıq halqası sızmağın qarşısını alır və təhlükəsizliyi təmin edir.
İstehsal etdiyimiz piston dəlikləri üçün yüksək təzyiqli möhürlər yaxşı kompensasiya və əla möhürləmə ilə incə dodaq dizaynı olan bəzi modellərə malikdir. Su təzyiqi və aşağı özlülük mediası üçün yaxşı optimallaşdırılmışdır. Xüsusi quruluş yüksək təzyiqə davamlıdır və əla maddi keyfiyyətə malikdir. Səmərəli möhürləmə üçün ən yaxşı seçimdir.
Məhsul xüsusiyyətləri:
1. Aşağı sürtünmə, kiçik başlanğıc müqavimət, hamar hərəkət, bərabər dinamik və statik sürtünmə, sürünən yoxdur;
2. Uzun ömür, yağsız yağlama möhürləri üçün istifadə edilə bilər;
3. Yüksək təzyiq, ultra yüksək təzyiq, su və digər aşağı özlülük medianın möhürlənməsi üçün istifadə edilə bilər;
4. Su və digər aşağı özlülük mediası möhürlənməsi üçün istifadə edilə bilər
Material seçimi

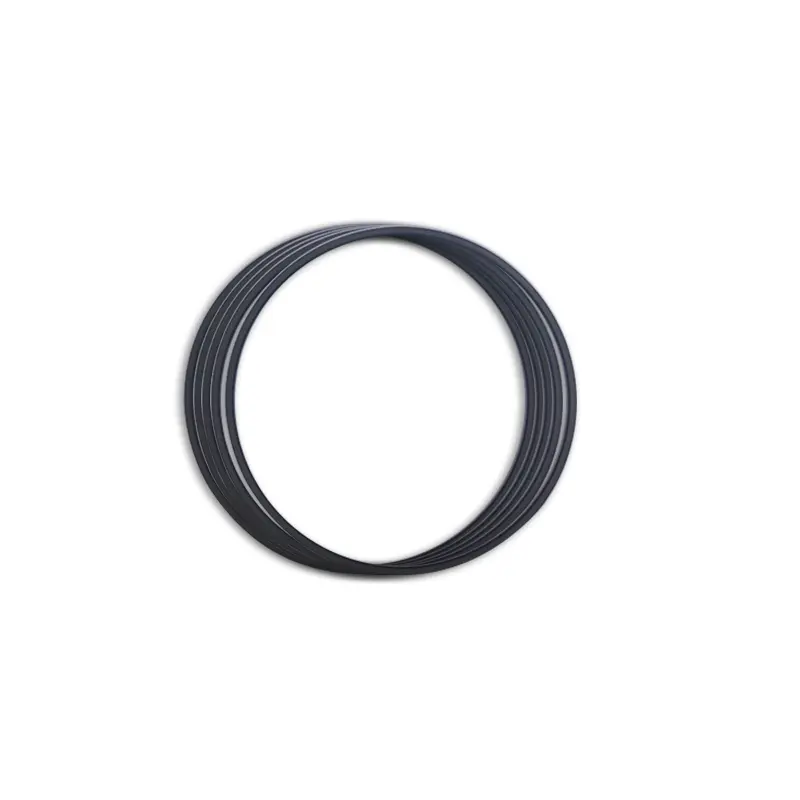

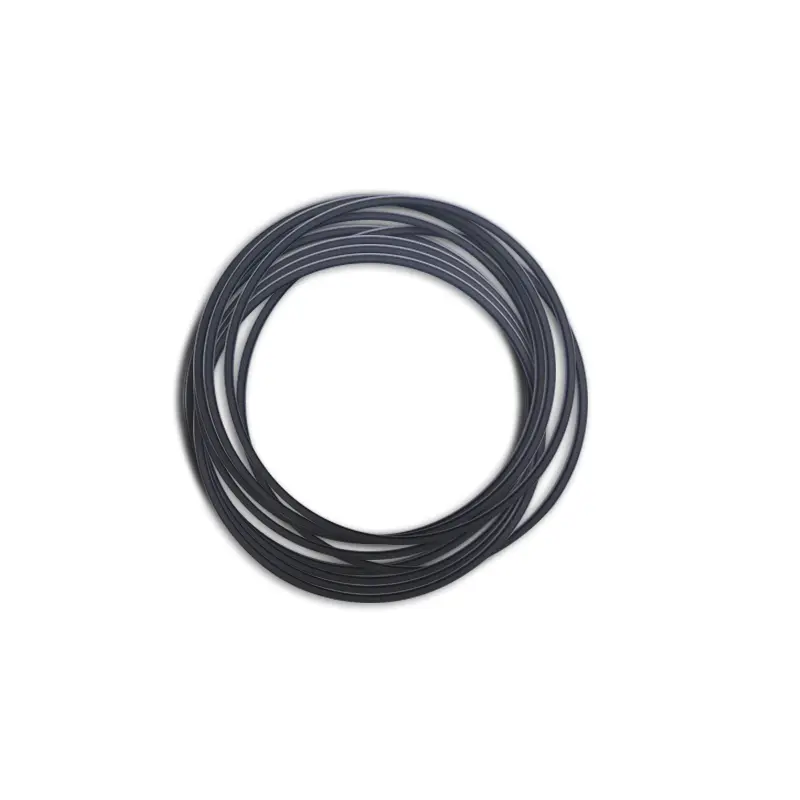

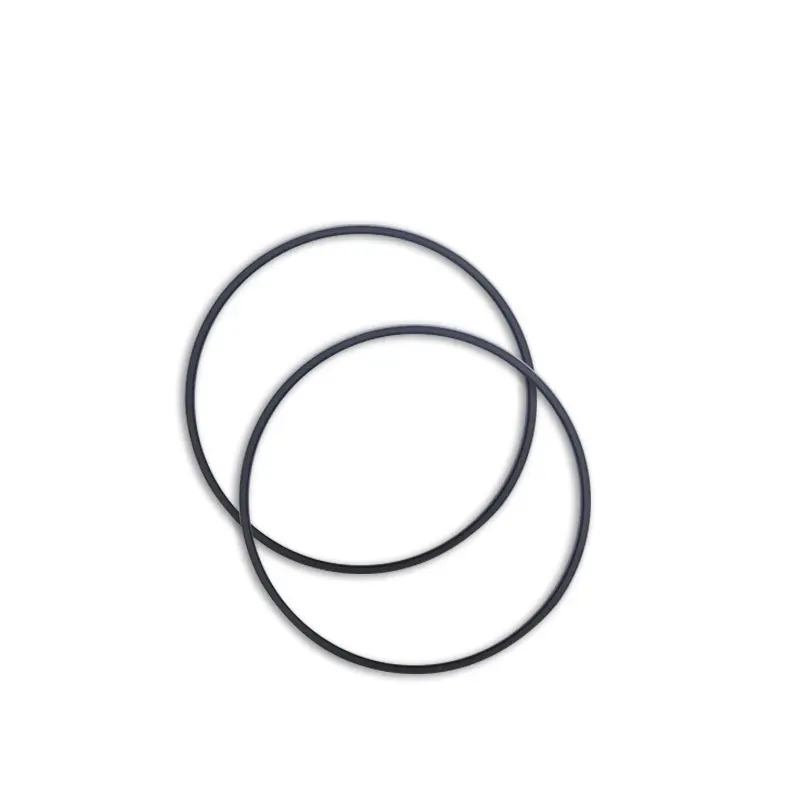

1. O-üzüklər üçün materiallar bunlardır: R01 Nitril Rezin (NBR), R02 Fluororubber (FKM) və s.
2. Sızdırmazlıq Ring Materialları: Standart material PTFE3, digər isteğe bağlı materiallar PTFE1, PTFE2, PTFE4, kompozit termoplastik materiallar.
| Piston çuxurları üçün yüksək təzyiq möhürlərinin tətbiq olunan iş şəraiti (məhdud dəyərlər eyni zamanda görünməməlidir) | |||||
| Profil | Model | Təzyiq etmək (MPa) |
Temperatur (℃) | Sürət (m / s) | Media |
 |
RC51 / RC52 | ≤70 | -35 ~ + 100 (uyğun o-ring nbr) | ≤6 | Mineral əsaslı hidravlik yağ, alov gecikdirici maye (HFA / HFB), qaz və s. |
| -20 ~ + 180 (uyğun o-ring fkm) | |||||
 |
RC53 / RC54 | ≤100 | -35 ~ + 100 (uyğun o-ring nbr) | ≤6 | Mineral əsaslı hidravlik yağ, alov gecikdirici maye (HFA / HFB), qaz və s. |
| -20 ~ + 180 (uyğun o-ring fkm) | |||||
 |
RC55 | ≤200 | -35 ~ + 100 (uyğun o-ring nbr) | ≤6 | Mineral əsaslı hidravlik yağ, alov gecikdirici maye (HFA / HFB), su və s. |
| -20 ~ + 180 (uyğun o-ring fkm) | |||||
 |
RC56 / RC57 | ≤100 | 35 ~ + 100 (uyğun o-ring nbr) | ≤6 | Mineral əsaslı hidravlik yağ, alov gecikdirici maye (HFA / HFB), qaz və s. |
| -20 ~ + 180 (uyğun o-ring fkm) | |||||
 |
RC58 / RC59 | ≤200 | -35 ~ + 100 (uyğun o-ring nbr) | ≤6 | Mineral əsaslı hidravlik yağ, alov gecikdirici maye (HFA / HFB), su və s. |
| -20 ~ + 200 (uyğun O-Ring FKM) | |||||
 |
Rc60 | ≤260 | -35 ~ + 100 (uyğun o-ring nbr) | ≤6 | Mineral əsaslı hidravlik yağ, alov gecikdirici maye (HFA / HFB), su və s. |
| -20 ~ + 200 (uyğun O-Ring FKM) | |||||
 |
RC61 | ≤60 | -35 ~ + 100 (uyğun o-ring nbr) | ≤6 | Mineral əsaslı hidravlik yağ, alov gecikdirici maye (HFA / HFB), su və s. |
| -20 ~ + 200 (uyğun O-Ring FKM) | |||||
 |
RC61-b | ≤60 | -35 ~ + 100 (uyğun o-ring nbr) | ≤6 | Mineral əsaslı hidravlik yağ, alov gecikdirici maye (HFA / HFB), su və s. |
| -20 ~ + 200 (uyğun O-Ring FKM) | |||||
 |
RC62 | ≤60 | -35 ~ + 100 (uyğun o-ring nbr) | ≤6 | Mineral əsaslı hidravlik yağ, alov gecikdirici maye (HFA / HFB), su və s. |
| -20 ~ + 200 (uyğun O-Ring FKM) | |||||
 |
RC63 / SPGC | ≤20 | -35 ~ + 100 (uyğun o-ring nbr) | ≤6 | Mineral əsaslı hidravlik yağ, alov gecikdirici maye (HFA / HFB), qaz və s. |
| -20 ~ + 180 (uyğun o-ring fkm) | |||||
 |
RC64 | ≤20 | -35 ~ + 100 (uyğun o-ring nbr) | ≤6 | Mineral əsaslı hidravlik yağ, alov gecikdirici maye (HFA / HFB), qaz və s. |
| -20 ~ + 180 (uyğun o-ring fkm) | |||||
 |
Tamam | ≤50 | -35 ~ + 110 (uyğun O-ring NBR) | ≤1 | Mineral əsaslı hidravlik yağ, alov gecikdirici maye (HFA / HFB) və s. |
Sifariş üçün nümunə:
Sifariş modeli RC51-80x70x7.6-PTFE3-R01
Model-silindr diametri X Groove diametri X Groove eni PTFE3 dəyişdirilmiş PTFE Material Kodu R01 O-Ring Maddi kodu
Sifariş modeli RC53-80x69.6x9.8-ptfe3 -r01
Model-silindr diametri X Groove diametri X Groove eni PTFE3 dəyişdirilmiş PTFE Material Kodu R01- O-Ring Maddi kodu
Sifariş Model RC55-80x69.4x10.6-PTFE3-R01
Model-silindr diametri X Groove diametri X Groove eni PTFE3 dəyişdirilmiş PTFE Material Kodu R01- O-Ring Maddi kodu
Sifariş modeli RC56-80x70x9.2-PTFE3 -r01
Model-silindr diametri X Groove diametri X Groove eni PTFE3 dəyişdirilmiş PTFE Material Kodu R01- O-Ring Maddi kodu
Sifariş Model OK-80x59x8 silindr diametri X Groove diametri X Groove eni
Xüsusiyyətlər

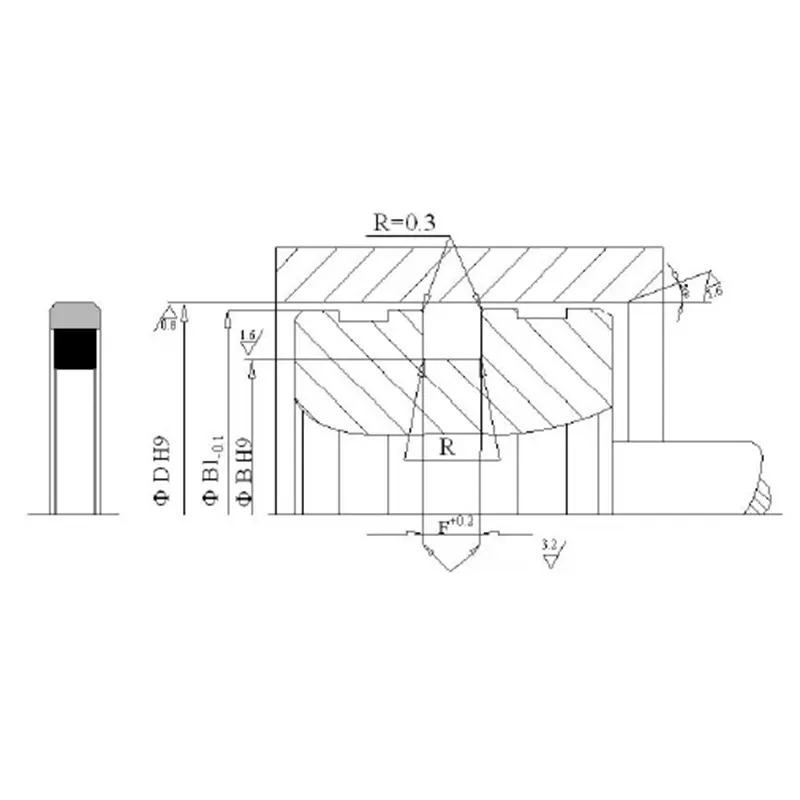

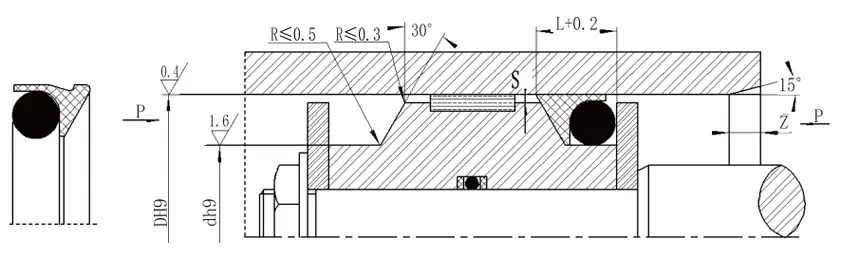

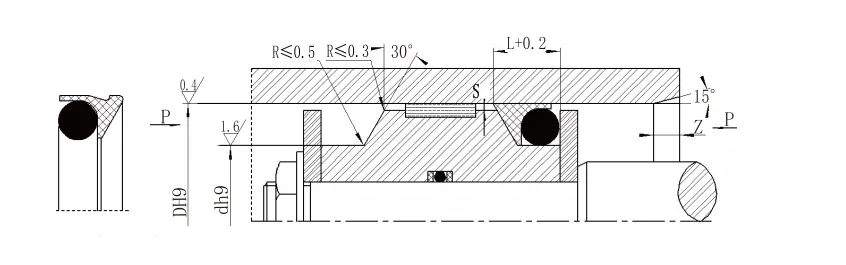

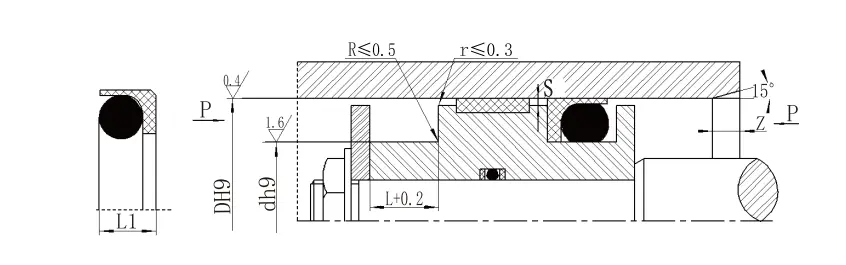

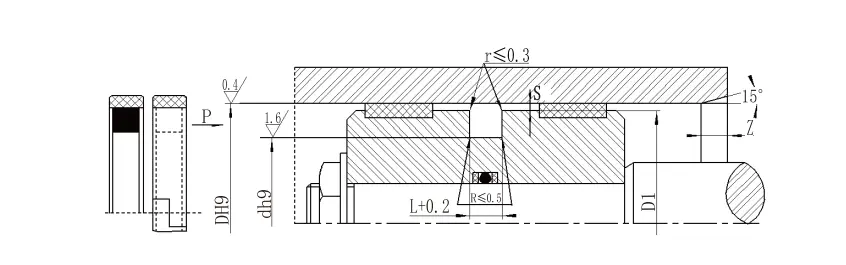

RC51 spesifikasiya parametrləri cədvəli (parametr aralığında hər hansı bir xüsusiyyət mövcuddur)| Standart tip DH9 RC51 |
İşıq yükü DH9 RC51-Q |
Ağır yük DH9 RC51-Z |
Yiv diametri D h9 |
Yivli genişliyi L+0.2 |
Möhür hündürlüyü L1 | Radial rəsmiləşdirmə smaksimum | Qarmaqarışıq Zdəq |
O-Ring Wire Diametri d0 |
|
| <20MPA | <40mpa | ||||||||
| 8 ~ 12 | 12.9 ~ 23.9 | - | D-3.5 | 3.2 | 2.8 | 0.2 | 0.15 | 3 | 1.8 |
| 12.9 ~ 23.9 | 24 ~ 49.9 | - | D-5.3 | 4.2 | 3.8 | 0.25 | 0.15 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 12.9 ~ 23.9 | D-6.8 | 5.2 | 4.7 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 690.9 | 24 ~ 49.9 | D-10.0 | 7.6 | 7 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 690.9 | 691 ~ 999 | 50 ~ 121.9 | D-13.0 | 9.6 | 8.8 | 0.35 | 0.25 | 10 | 7.00 |
| 691 ~ 999 | 1000 ~ 1599 | 122 ~ 690.9 | D-15.9 | 11.6 | 10.5 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 691 ~ 999 | D-17.8 | 14.8 | 13.5 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-21.2 | 17.8 | 16.3 | 0.7 | 0.6 | 20 | 12.0 |
| Qeyd: 1. İşıq yükləmə seriyasından istifadə edərək qapalı yivlərdə> 30 mm-də quraşdırmaq daha asandır. | |||||||||
| 2. Zəhmət olmasa qapalı yiv qurğusu üçün şirkətimizlə məsləhətləşin. | |||||||||
| 3. Təzyiq> 40MPA üçün, möhürün kök sahəsi H8 / F8 uyğun tolerantlığından istifadə edir. | |||||||||
| RC52 (Uyğun O-Ring GB1235) Xüsusiyyətləri (Parametr aralığı daxilində hər hansı bir xüsusiyyət mövcuddur) | ||||||
| Diyar aralığı D h9 |
Yiv diametri D h9 |
Yivli genişliyi L+0.2 |
Möhürlük L1 |
Radial təmizləmə Smaksimum |
Qarmaqarışıq Zdəq |
O-Ring Wire Diametri d0 |
| 12 ~ 55 | D-6.8 | 5.2 | 4.7 | 0.3 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 8.2 | 7.5 | 0.4 | 7 | 5.7 |
| 170 ~ 1500 | D-15.9 | 11.6 | 10.5 | 0.4 | 12 | 8.6 |
| Sifariş nümunəsi RC52-80x69.2x8.2-PTFE3-R01 | ||||||
| Model-silindr diametri X Groove diametri X Groove eni ptfe3- dəyişdirilmiş PTFE material kodu R01- O-Ring Maddi kodu | ||||||
| RC53 Xüsusiyyətləri (Parametr aralığında hər hansı bir xüsusiyyət mövcuddur) | ||||||
| Diyar aralığı D h9 |
Yiv diametri D h9 |
Yivli genişliyi L+0.2 |
Radial rəsmiləşdirmə smaksimum | Qarmaqarışıq Zdəq |
O-Ring Wire Diametri dO |
|
| <40mpa | <60mpa | |||||
| 13 ~ 24 | D-5.4 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 49 | D-7.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.4 | 9.8 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 1500 | D-13.6 | 12.8 | 0.35 | 0.25 | 10 | 7.00 |
| RC54 Xüsusiyyətləri (Uyğun O-Ring GB1235 uyğun) (Parametr aralığında hər hansı bir xüsusiyyət mövcuddur) | ||||||
| Diyar aralığı D h9 | Yiv diametri d h9 | Yivli genişliyi L+0.2 | Radial rəsmiləşdirmə smaksimum | Qarmaqarışıq Zdəq | O-Ring Wire Diametri dO | |
| <40mpa | <60mpa | |||||
| 12 ~ 49 | D-7.0 | 6.6 | 0.25 | 0.2 | 5 | 3.5 |
| 50 ~ 169 | D-11.0 | 10.5 | 0.3 | 0.2 | 7 | 5.7 |
| 170 ~ 1500 | D-16.6 | 15.5 | 0.5 | 0.3 | 12 | 8.6 |
| Qeyd: Təzyiq> 60MPA üçün, möhür kökü sahəsi H8 / F8 uyğun tolerantlığın və ultra yüksək təzyiq möhürü smax <0.05 istifadə edir. | ||||||
| Diyar aralığı D h9 | Yiv diametri d h9 | Yivli genişliyi L+0.2 | Radial rəsmiləşdirmə smaksimum | Qarmaqarışıq Zdəq | O-Ring Wire Diametri dO | |
| <40mpa | <60mpa | |||||
| 12 ~ 49 | D-7.2 | 8.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.6 | 10.6 | 0.3 | 0.2 | 7 | 5.3 |
| 122 ~ 1500 | D-14 | 13.8 | 0.5 | 0.3 | 8 | 7 |
| Qeyd: Təzyiq> 60MPA üçün, möhür kökü sahəsi H8 / F8 uyğun tolerantlığın və ultra yüksək təzyiq möhürü smax <0.05 istifadə edir. | ||||||

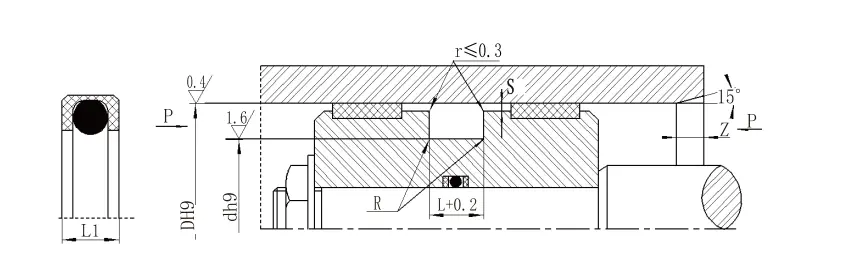

| RC56 Xüsusiyyətləri (Parametr diapazonu içərisindəki hər hansı bir xüsusiyyət mövcuddur) | ||||||||||
| Standart tip DH9 RC56 |
İşıq yükü DH9 RC56-Q |
Ağır yük DH9 RC56-Z |
Yiv diametri D h9 |
Yivli genişliyi L+0.2 |
Möhür hündürlüyü L1 | Dairəvi künclər Rmaksimum |
Radial rəsmiləşdirmə smaksimum | Qarmaqarışıq Zdəq |
O-ring tel diametri dO | |
| <20MPA | <40mpa | |||||||||
| 8 ~ 12.9 | 13 ~ 23.9 | - | D-3.8 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 23.9 | 24 ~ 49.9 | 8 ~ 12.9 | D-5.2 | 4.7 | 4.3 | 0.4 | 0.25 | 0.2 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 13 ~ 23.9 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.3 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 629 | 24 ~ 49.9 | D-10.0 | 9.2 | 8.5 | 0.5 | 0.35 | 0.25 | 7 | 5.3 |
| 122 ~ 629 | 630 ~ 999 | 50 ~ 121.9 | D-13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 122 ~ 629 | D-16 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D-18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-22 | 19 | 17 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| Qeyd: 1. Təzyiqlər> 60MPA üçün, möhür kökü sahəsi H8 / F8 uyğun tolerantlığın və ultra yüksək təzyiq möhür smax <0.05 istifadə edir. 2. Silindrli diametrlər üçün> 30 mm, qapalı yivlərdə quraşdırıla bilər. Zəhmət olmasa şirkətimizlə məsləhətləşin. | ||||||||||
| RC57 Xüsusiyyətləri (Uyğun O-Ring GB1235 uyğun) (Parametr aralığında hər hansı bir xüsusiyyət mövcuddur) | ||||||||
| Diyar aralığı D h9 | Yiv diametri d h9 | Yivli genişliyi L+0.2 | Möhürlük L1 | Yuvarlaq künclər Rmaksimum | Radial rəsmiləşdirmə smaksimum | Qarmaqarışıq Zdəq | O-Ring Wire Diametri dO | |
| <20MPA | <40mpa | |||||||
| 8 ~ 27 | D-4.6 | 4.5 | 4 | 0.4 | 0.25 | 0.15 | 4 | 2.4 |
| 28 ~ 55 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 9.8 | 8.9 | 0.5 | 0.3 | 0.2 | 8 | 5.7 |
| 170 ~ 1500 | D-16.0 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| Sifariş məqamı RC57-80x69.2x9.8-PTFE3-R01 | ||||||||
| Model-silindr diametri X Groove diametri X Groove eni PTFE3, R01 Material Kodu | ||||||||
