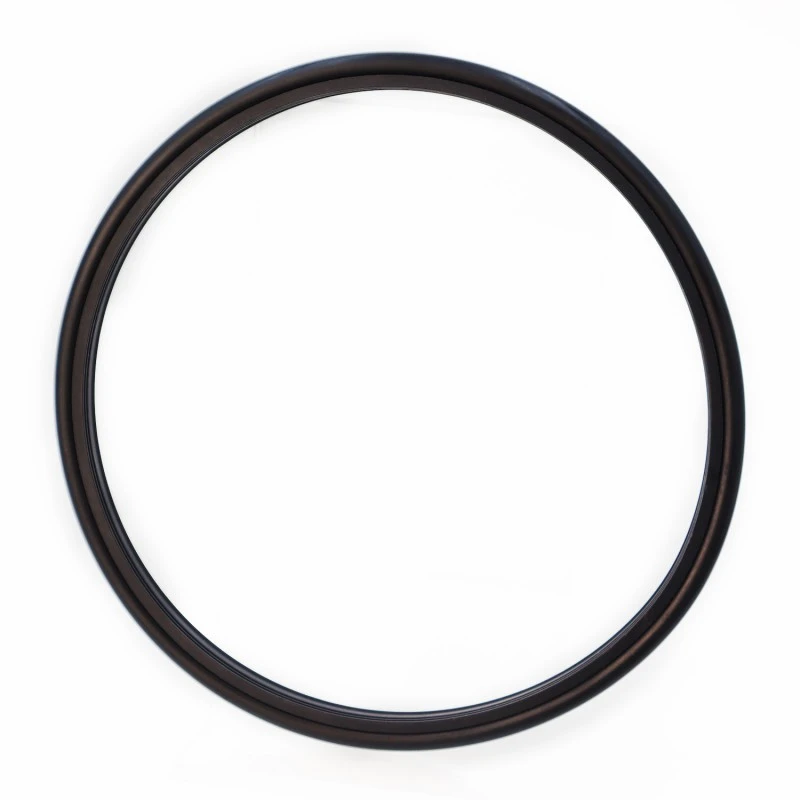

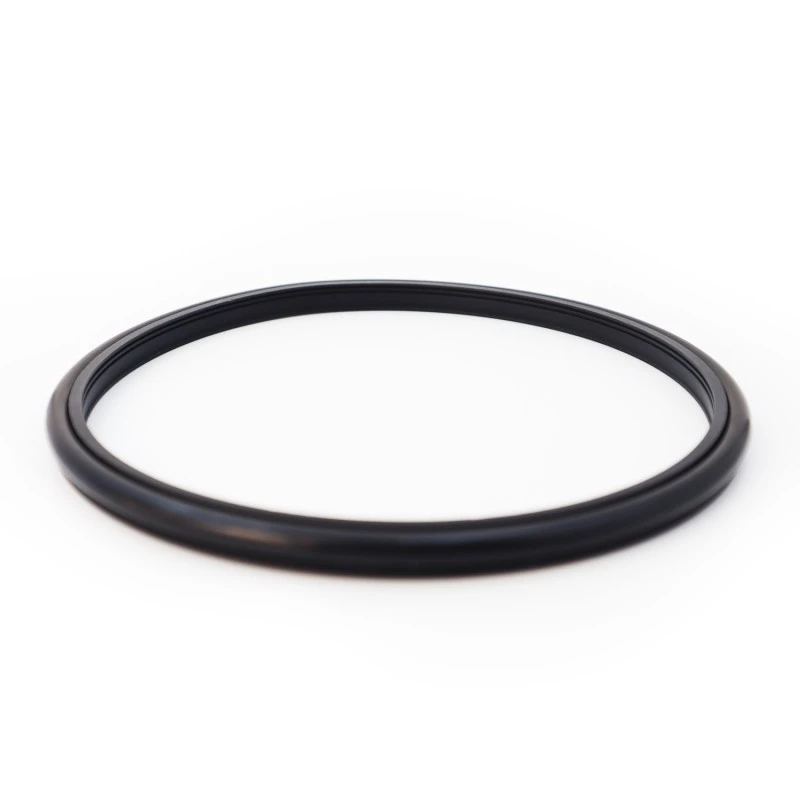

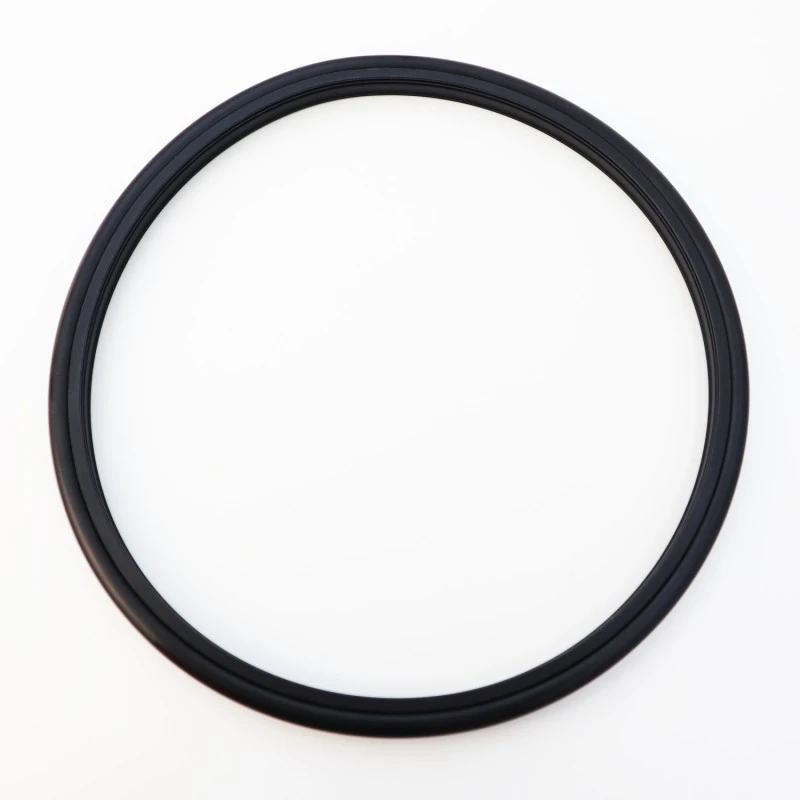

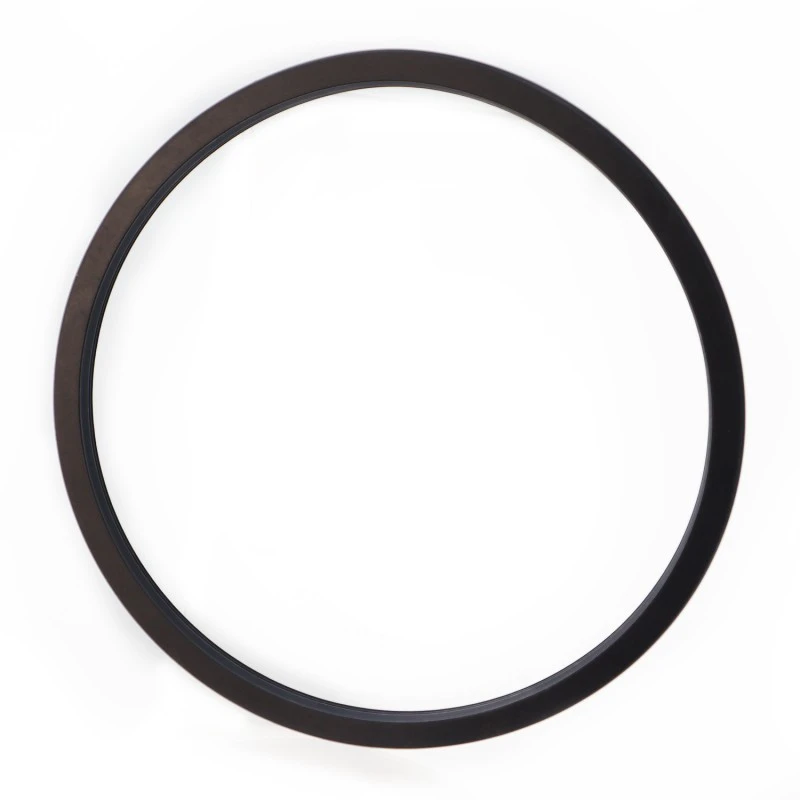

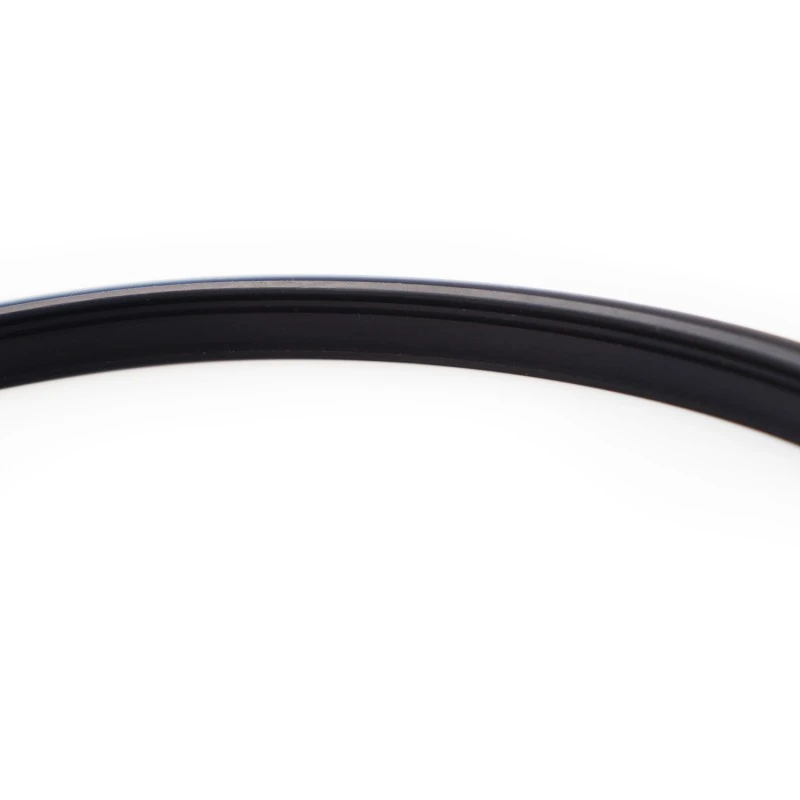

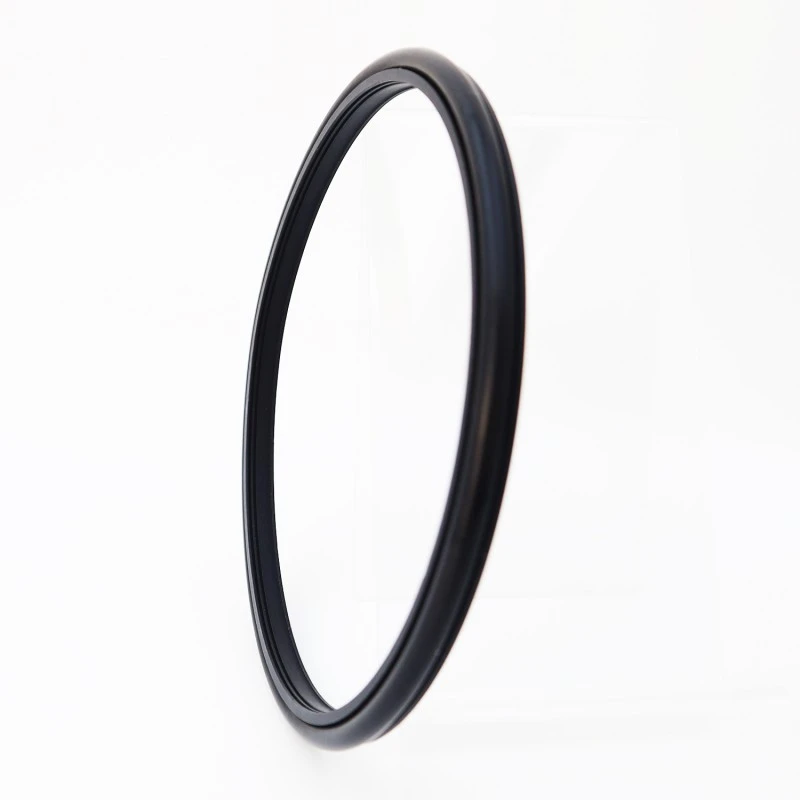

Yüksək təzyiqli sement məhlulu üçün şaft möhürü: Yüksək xidmət müddəti, aşağı sürtünmə, əla sızdırmazlıq performansı, yığcam dizayn və asan quraşdırma, istifadə və texniki xidmət. Xüsusi sızdırmazlıq dodağı və optimallaşdırılmış qalınlıq dizaynı hətta sement şlamı kimi sərt mühitlərdə yaxşı sızdırmazlığı təmin edir. Palçığa bənzər mühitləri möhürləmək üçün istifadə edildikdə, iki (və ya daha çox) möhür arasında yağla yağlamağı tövsiyə edirik.
Tətbiq olunan əməliyyat şərtləri (məhdud dəyərlər eyni vaxtda baş verməməlidir)
|
Təzyiq/MPa |
Temperatur / ° C |
Sürət / m / s |
Orta |
|
|
Qarşılıqlı hərəkət |
Fırlanma hərəkəti |
|||
|
≤100 |
-35~+100 (uyğun NBR O-halqaları ilə) |
≤6 |
≤2 |
Su, palçıq, xam neft, hidravlik yağ, emulsiya |
|
-20~+200 (uyğun O-ring FKM ilə) |
||||
Məhsullarınızdan istifadə zamanı hər hansı bir sualınız və ya fövqəladə hallarla qarşılaşdığınız zaman istənilən vaxt Ruichen ilə əlaqə saxlaya bilərsiniz. Biz təcili texniki problemlərin həlli üçün 7 x 24 saat texniki məsləhətləşmələr üçün qaynar xətt təqdim edirik.
Möhür sızması, anormal aşınma və ya hər hansı bir performans uğursuzluğu halında, texniki dəstək komandamız dərhal telefon zəngi və ya e-poçt vasitəsilə cavab prosesinə başlayacaq. Biz sizə uzaqdan video diaqnostikası, təsvirin təhlili və digər üsullarla ilkin mühakimə və həll yolları təqdim edə bilərik. Mürəkkəb problemlər üçün 48 saat ərzində ilkin təhlil hesabatını verəcəyimizi, lazım gələrsə, texniki dəstək göstərmək üçün sayta mühəndisləri göndərməyi və problem tam həll olunana qədər problemi sizinlə birgə araşdırmağa söz veririk.
Material seçimi
1. Uyğun O-ring materiallarına aşağıdakılar daxildir: R01 Nitril Butadien Kauçuk (NBR), R02 Fluororubber (FKM) və s.
2. Sızdırmazlıq halqasının materialları: Standart material PTFE4, digər əlavə materiallara PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 və s. daxildir.
Sifariş nümunəsi
Sifariş modeli RC2061-80*91.7*7.6-PTFE4-R01 Model - Şaftın diametri * Oluğun diametri * Oluğun eni - Material kodu

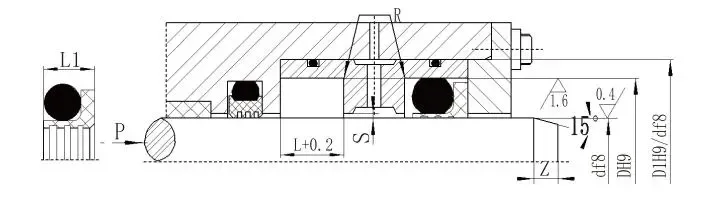

(a) Açıq quruluş

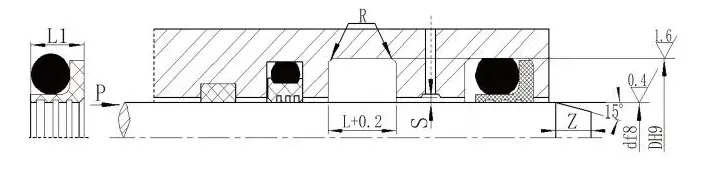

(b) qapalı struktur
Spesifikasiyalar (müəyyən edilmiş diapazonda istənilən ölçü mövcuddur)
|
Mil diametri diapazonu Standart tip d f8 RC2061 |
Şaft diametri diapazonu Ağır yük növü d f8 RC2061-Z |
Yiv diametri DH9 |
Yiv eni L+0.2 |
Möhür eni L1 |
Dairəvi künclər Rmax |
Radial boşluq Smax |
pax Zmin |
O-ring telin diametri |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107.9 |
16-38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670.9 |
39~107,9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108-670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Qeyd: 1. Mil diametri ≤ 30 mm üçün açıq yiv dizaynı tövsiyə olunur.
2. Fırlanan möhürlər üçün istifadə edildikdə, fırlanan mil üçün HRC ≥ 58 səth sərtliyi tövsiyə olunur.
3. 30MPa-dan çox təzyiqlər üçün ekstruziya boşluğu üçün H8/8 uyğunluğu tövsiyə olunur.
