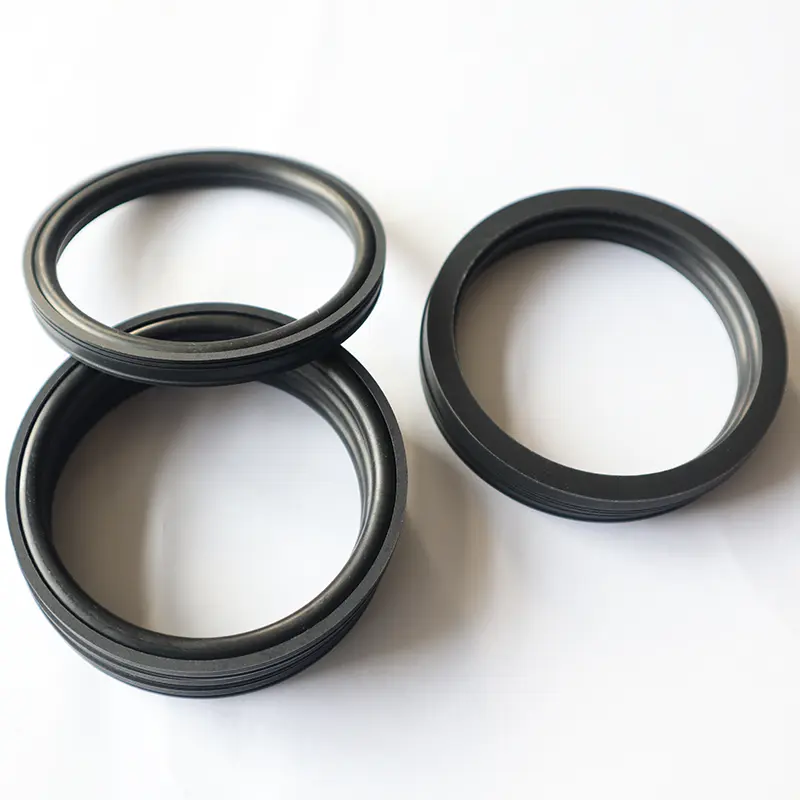

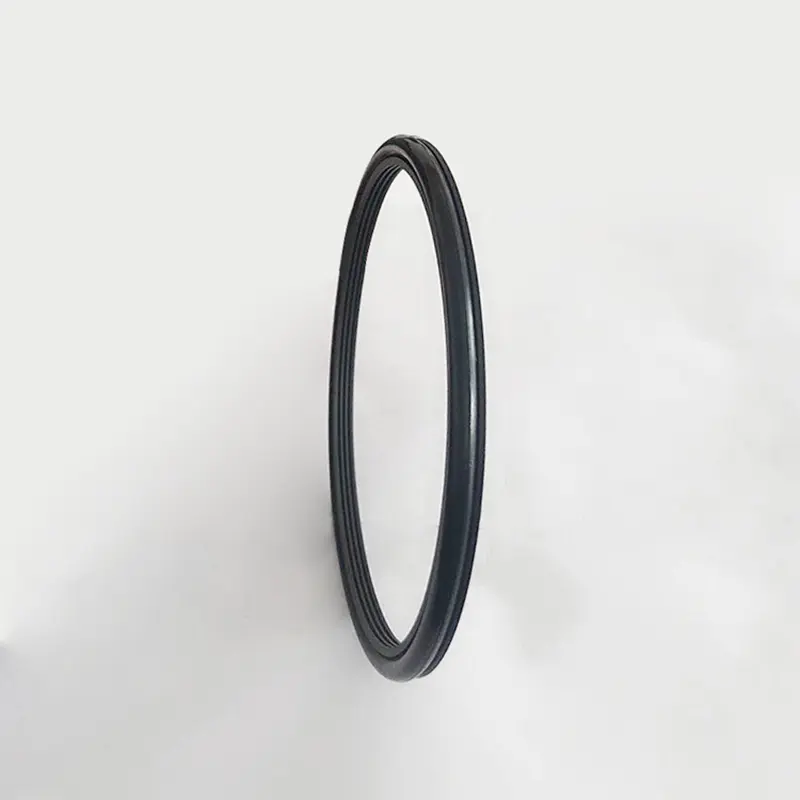

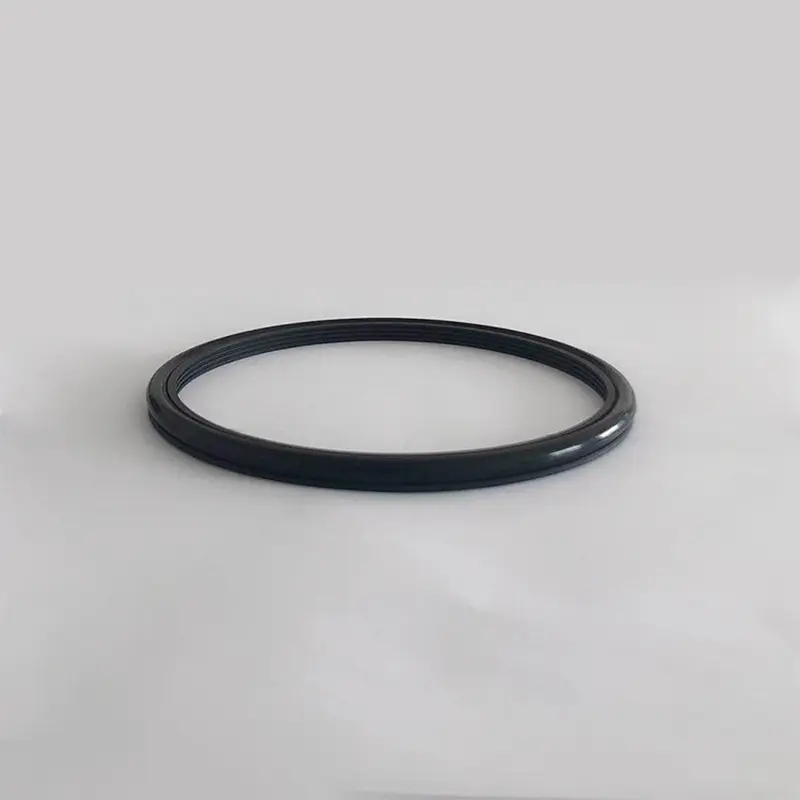

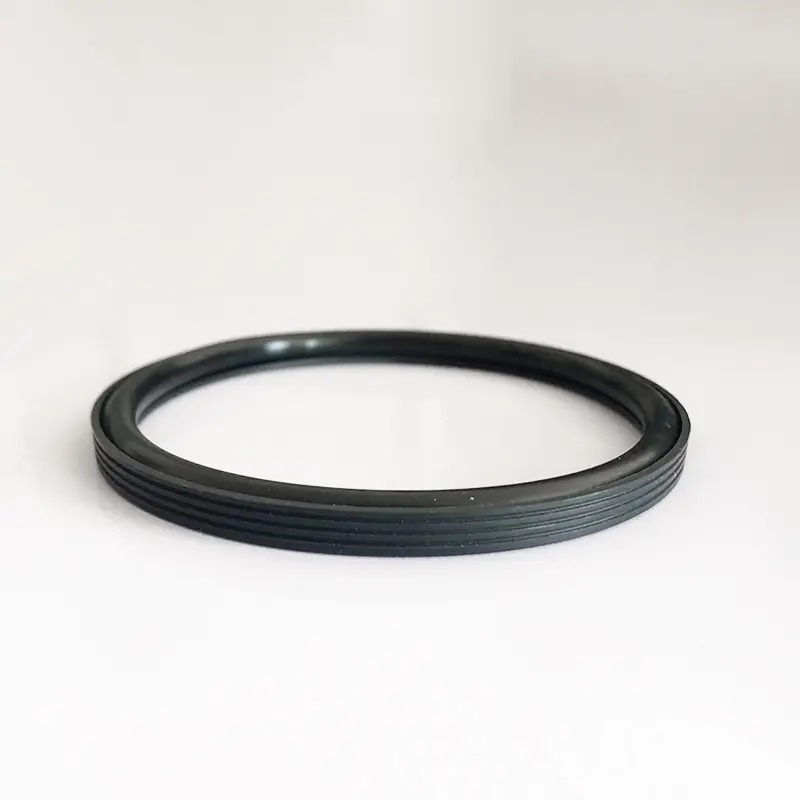

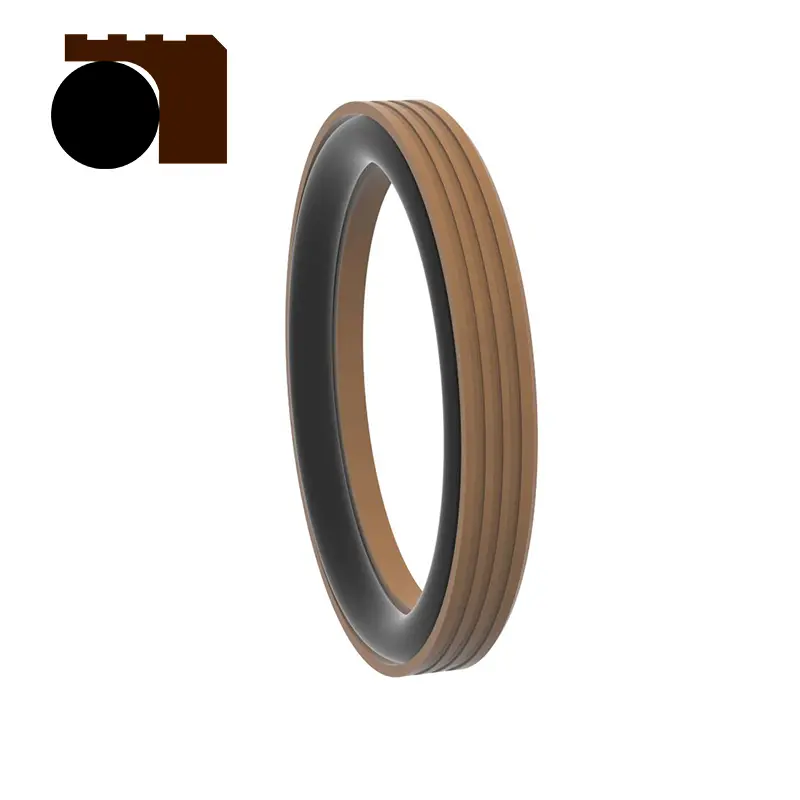

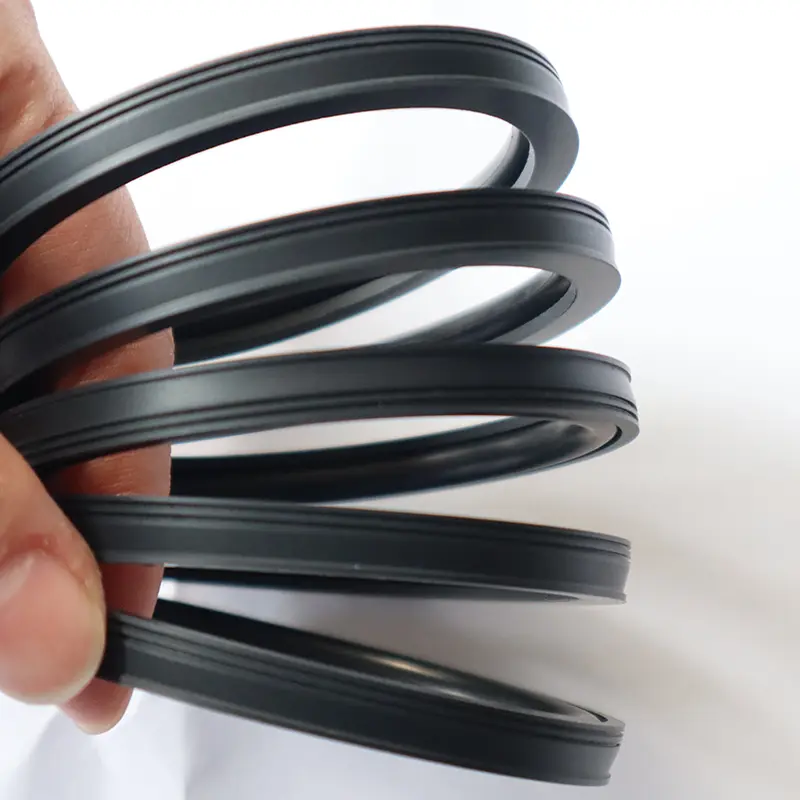

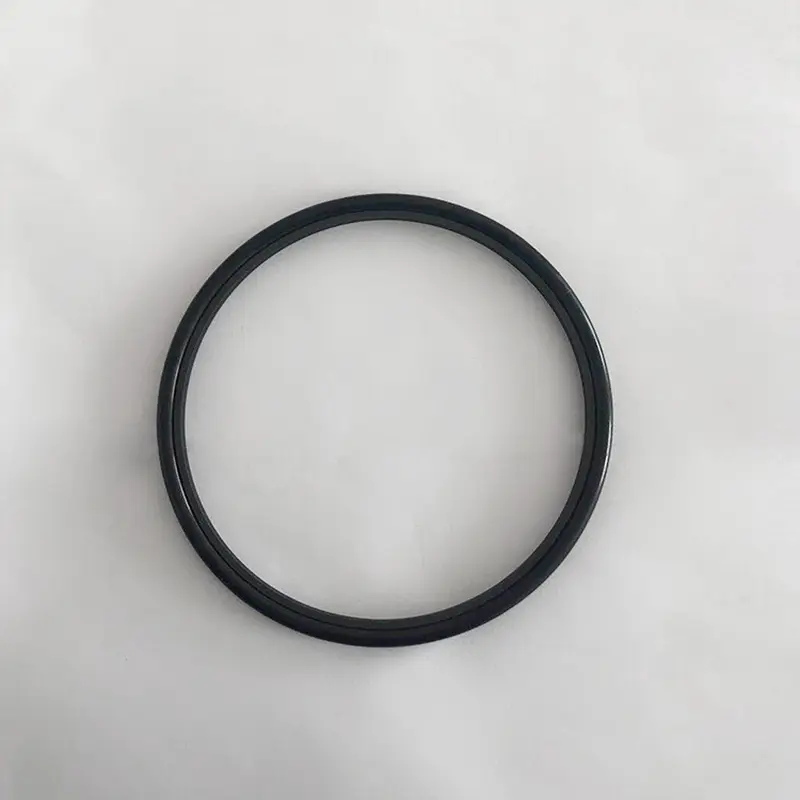

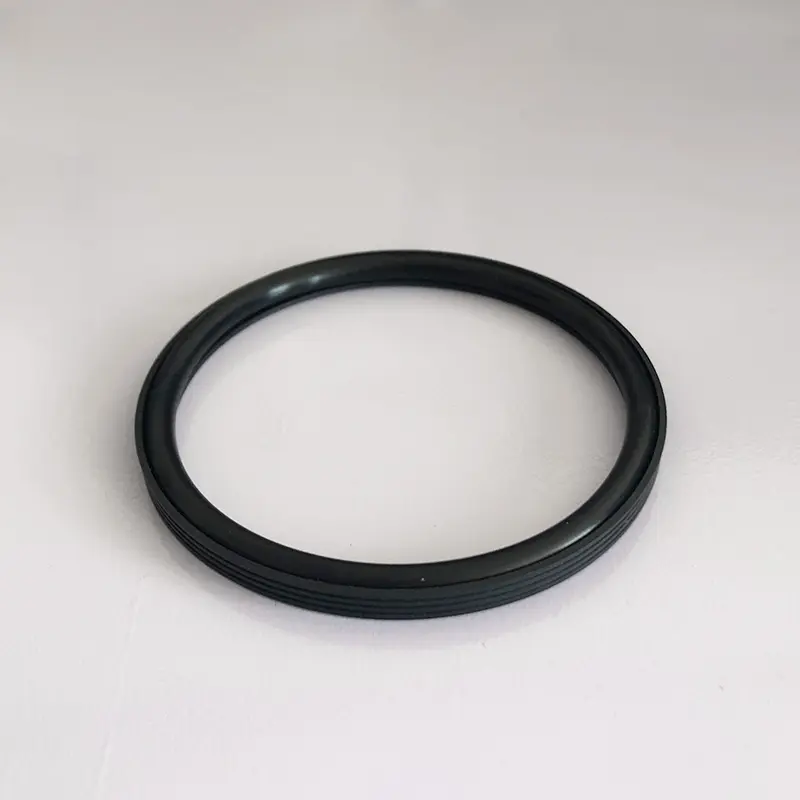

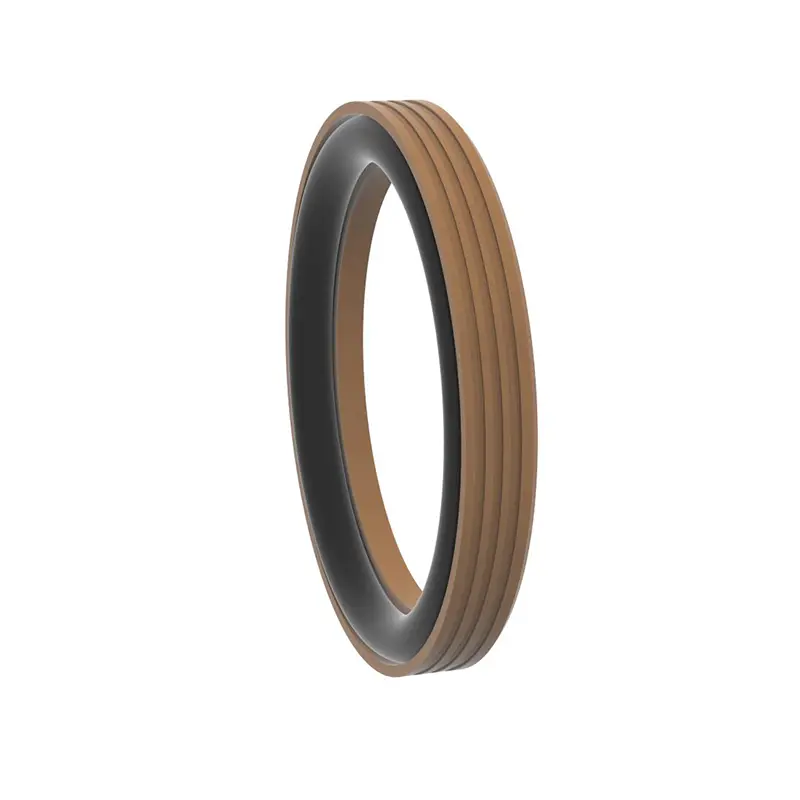

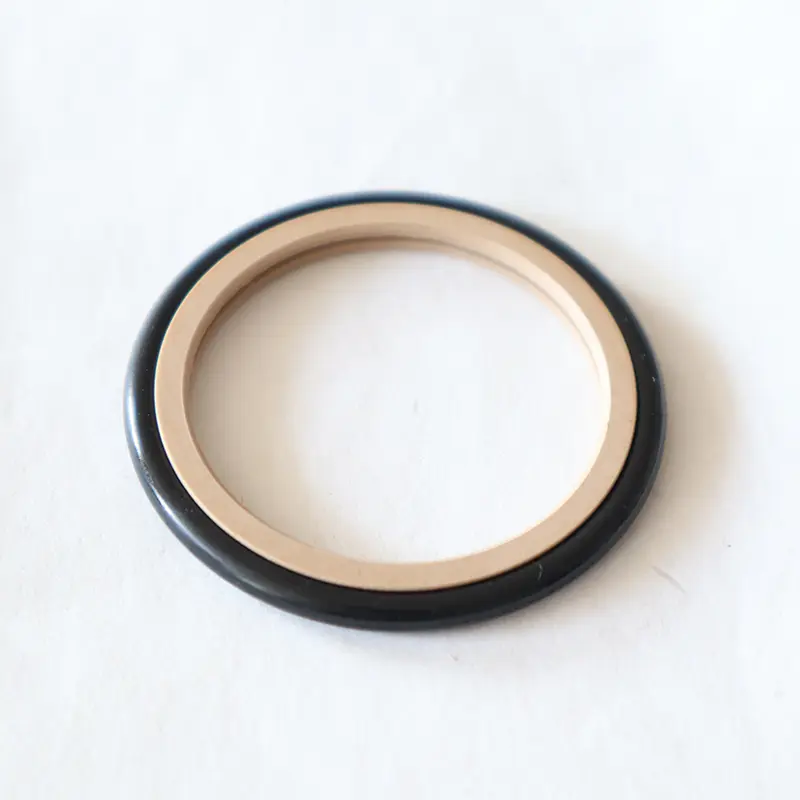

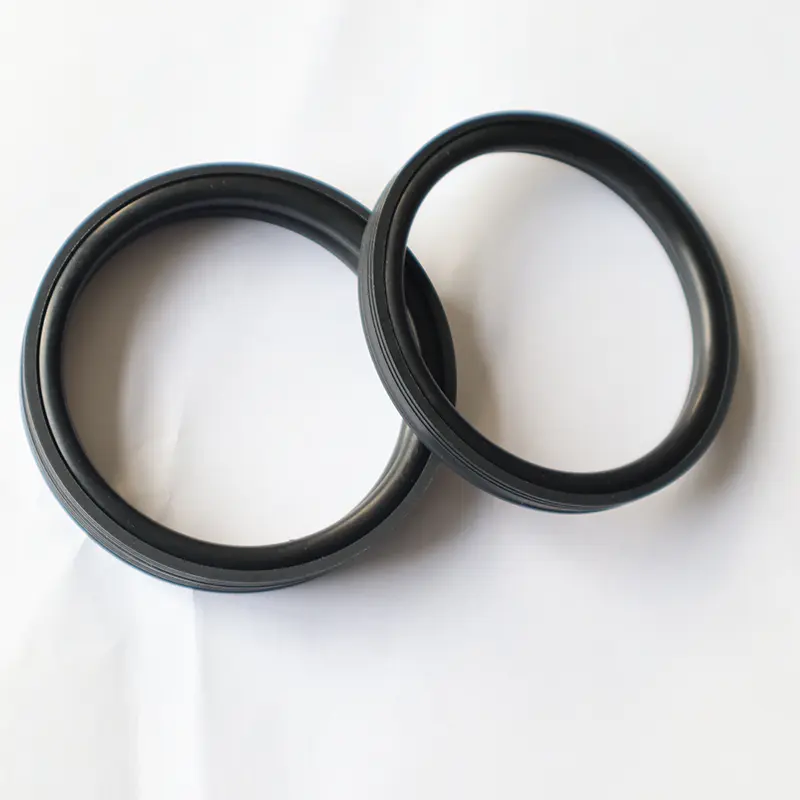

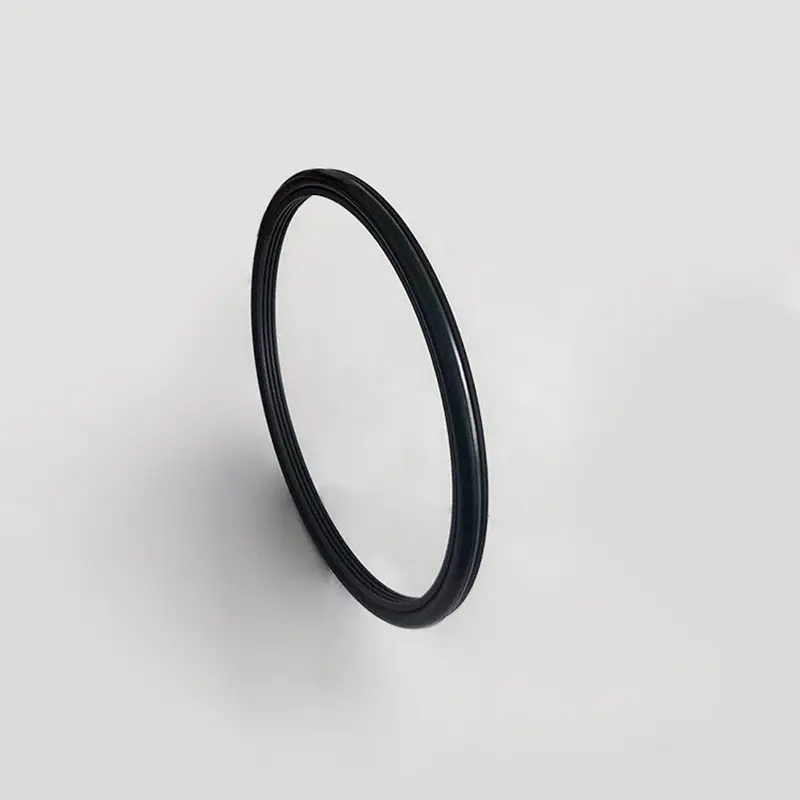

Ruichen möhürləri tərəfindən başladılan sement sement sementləri üçün RC2061 və RC2061 yüksək təzyiq möhürləri mürəkkəb və sərt sement sement sızdırma şəraitinin öhdəsindən gəlmək üçün hazırlanmışdır.

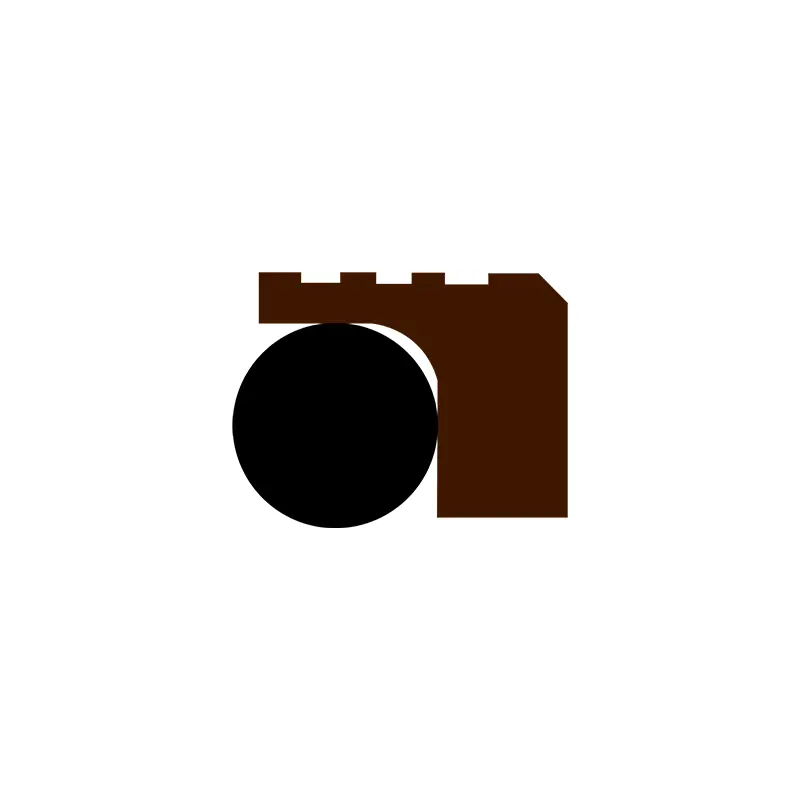

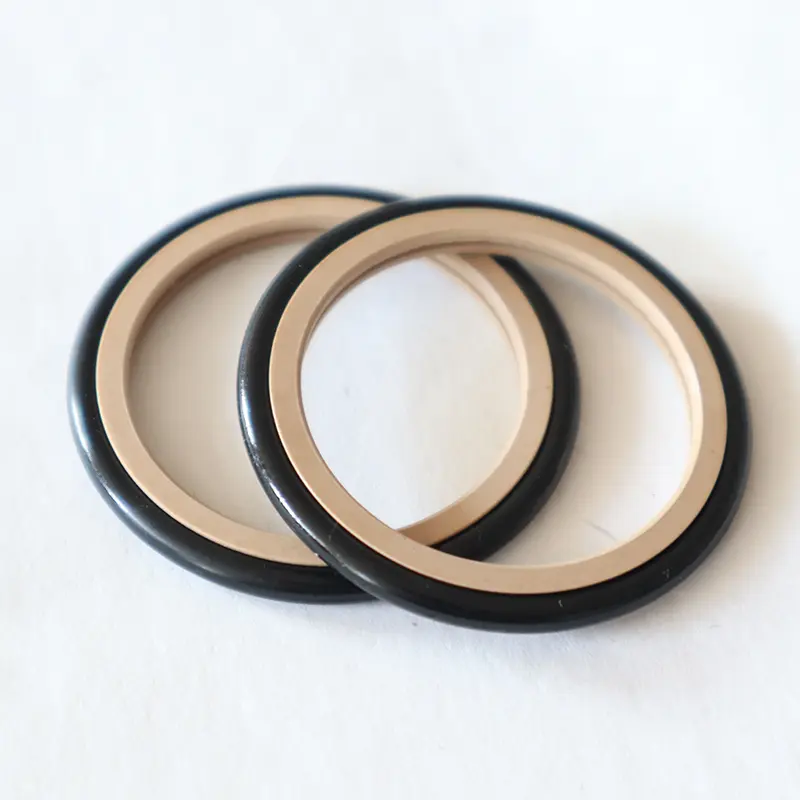

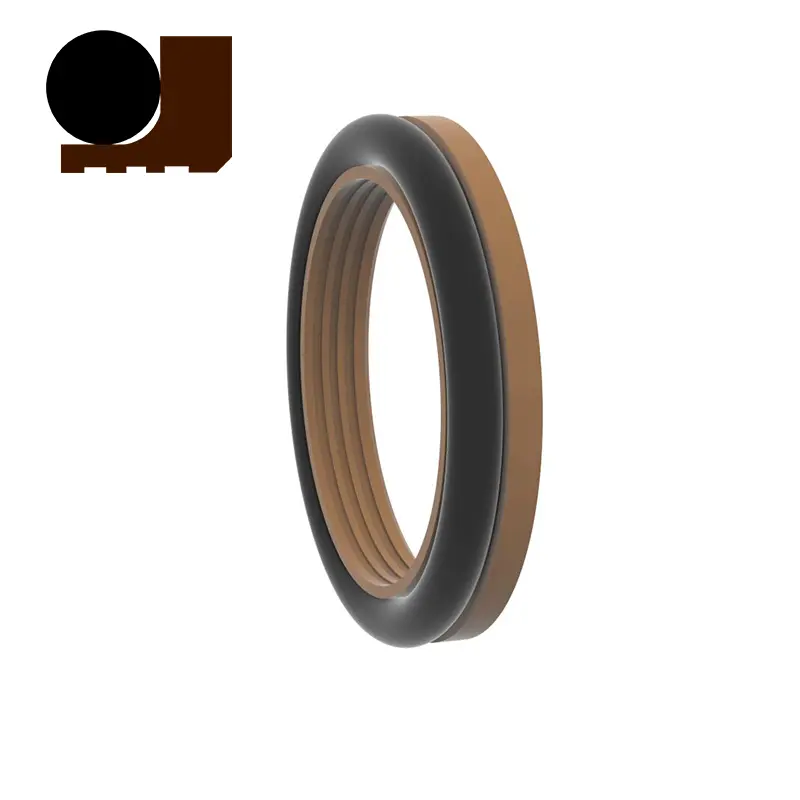

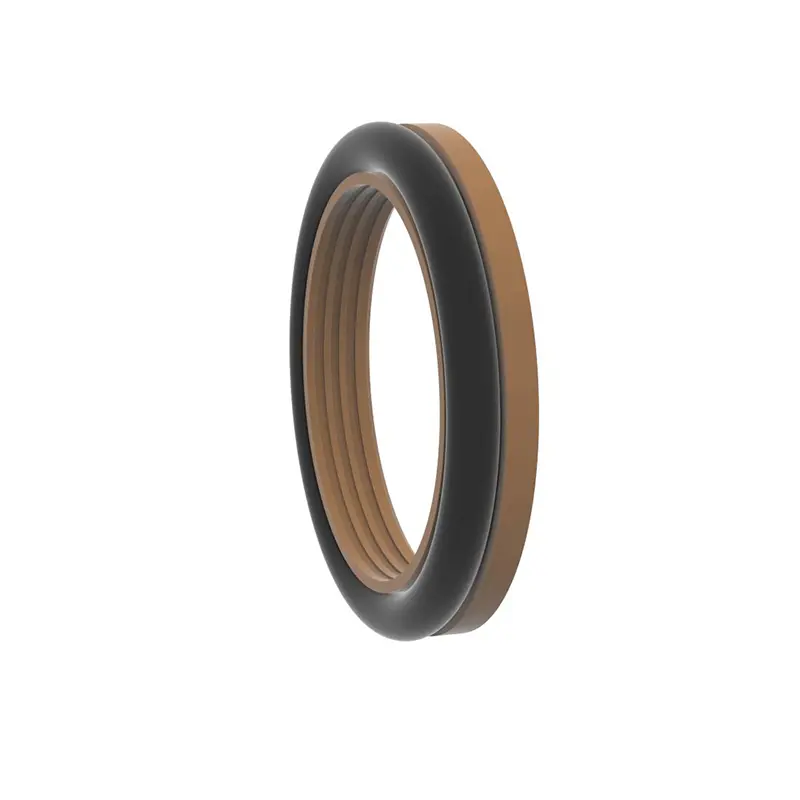

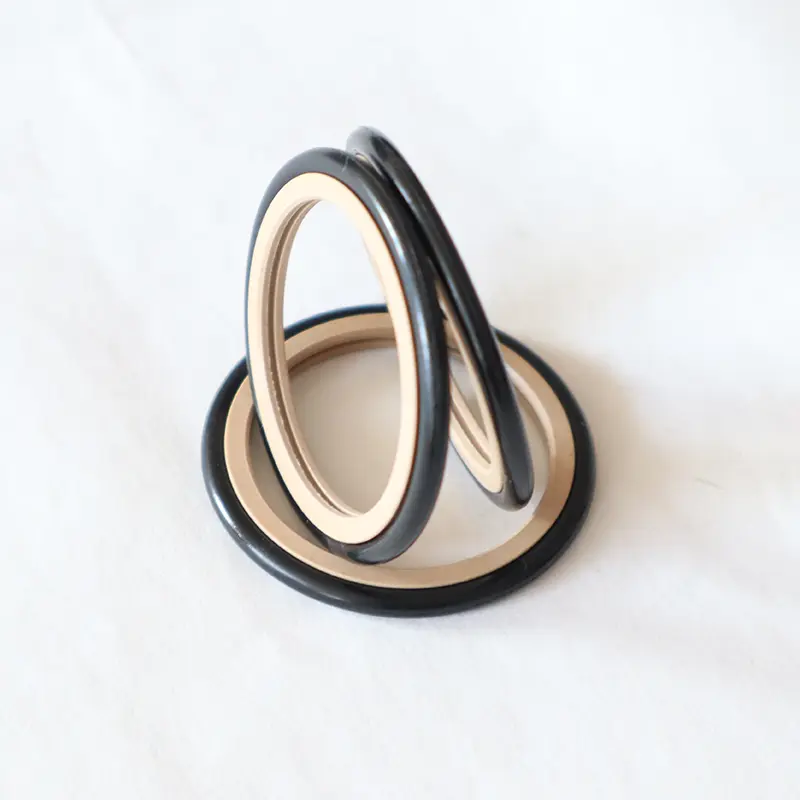

Bu iki məhsul eyni quruluşa malikdir, hər ikisi hidravlik qarşılıqlı və fırlanan hərəkətin bir tərəfli sızdırılmasına nail olmaq üçün diqqətlə hazırlanmış yüksək funksional mühəndislik plastik dişli möhür üzükləri və o-halqalardan ibarətdir. Onların geniş çeşidli tətbiqləri var və pambıq nasosları, palçıq nasosları, vida qazma qurğuları, qazma qurğuları, neft kəşfiyyatı və beton qarışdırma zavodları kimi avadanlıqlarda mühüm rol oynaya bilər.
Performans baxımından sement sement üçün yüksək təzyiqli möhürlərimiz bir çox üstünlük göstərə bilər. Uzun ömür xüsusiyyətləri, möhürləmə hissələrinin tez-tez dəyişdirilməsinə ehtiyacını azaldır və avadanlıqlara texniki xidmət xərclərini azaldır; Aşağı sürtünmə performansı avadanlıqların hamar işləməsini təmin edir və enerji itkisini azaldır; Yaxşı möhürləmə sement semiril sızmasının qarşısını alır və avadanlıqların sabit işləməsini təmin edir; Kiçik struktur məkan müxtəlif avadanlıqların məhdud yerlərində quraşdırma və planlaşdırma üçün əlverişlidir; Asan quraşdırma, istifadə və istismar avadanlıqların istifadəsinin səmərəliliyini daha da yaxşılaşdırın.
Sement sement kimi bədxassəli media üçün məhsul xüsusi möhürləmə dodağı və qalınlığı optimallaşdırma dizaynı vasitəsilə möhürləmə effektini artıra bilər. Sürüşmə mediası üçün istifadə edildikdə, möhürləmə performansını və komponent həyatını daha da yaxşılaşdırmaq üçün iki (və ya daha çox) möhür arasında yağ yağmağı tövsiyə edirik. Sement semirri üçün bu iki yüksək təzyiq möhürü, yüksək təzyiqli sement sement semorlama probleminin etibarlı və səmərəli həllini təmin edir.
Məhsul xüsusiyyətləri və tətbiqləri:
Sifariş üçün nümunə:
Sifariş Model RC2061-80x91.7x7.6-PTFE4-R01 Model-Shaft Diametri X Groove Diametri X Groove Wielth-Material Kod
Sifariş modeli RC2062-80x68.3x7.6-PTFE4-R01
Model-silindr diametrli X Groove Diametri X Groove genişlikli-material kodu
Xüsusiyyətlər:

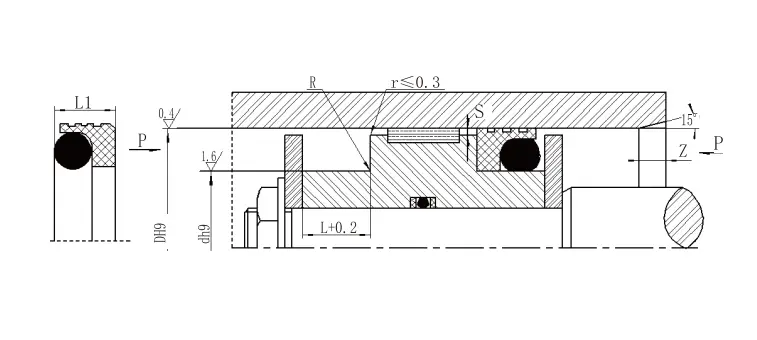

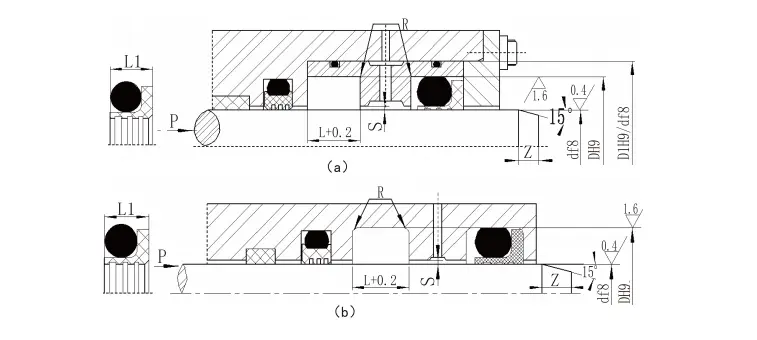

| Şaft diametri aralığı
Standart tip d f8 RC2061 |
Şaft diametri aralığı
Ağır yük d f8 RC2061-Z |
Yiv diametri D h9 |
Yivli genişliyi L+0.2 |
Möhür eni | Yuvarlaq künclər Rmax |
Radial rəsmiləşdirmə smax | Qarmaqarışıq Zansız |
O-Ring Wire Diametri | ||
| <10MPA | <20MPA | <40mpa | ||||||||
| 5 ~ 15.9 | - | D + 6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D + 8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D + 11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 39 ~ 107.9 | D + 15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D + 19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Qeyd: 1. Şaft diametri ≤30mm üçün açıq yiv tövsiyə olunur. | ||||||||||
| 2. Dönər möhür üçün, fırlanan milin səth sərtliyi HRC ≥58 olması tövsiyə olunur. 3. 30MPA-dan çox təzyiq üçün H8 / F8 ekstruziya boşluğu üçün tövsiyə olunur. | ||||||||||
| Diyar aralığı
Standart D h9 RC2062 |
Diyar aralığı
Ağır yük D h9 RC2062-Z |
Yiv diametri D h9 |
Yivli genişliyi L+0.2 |
Möhür eni | Dairəvi künclər Rmax |
Radial rəsmiləşdirmə smax | Qarmaqarışıq Zansız |
O-Ring Wire Diametri | ||
| <10MPA | <20MPA | <40mpa | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Qeyd: 1. Silindrli diametrlər üçün ≤ 30 mm, açıq yivlər tövsiyə olunur. | ||||||||||
| 2. 30 MPA-dan çox təzyiqlər üçün H8 / F8 ekstruziya təmizlənməsi üçün tövsiyə olunur. | ||||||||||
| Sement sementli iş şəraiti üçün yüksək təzyiq möhürləri | ||||||

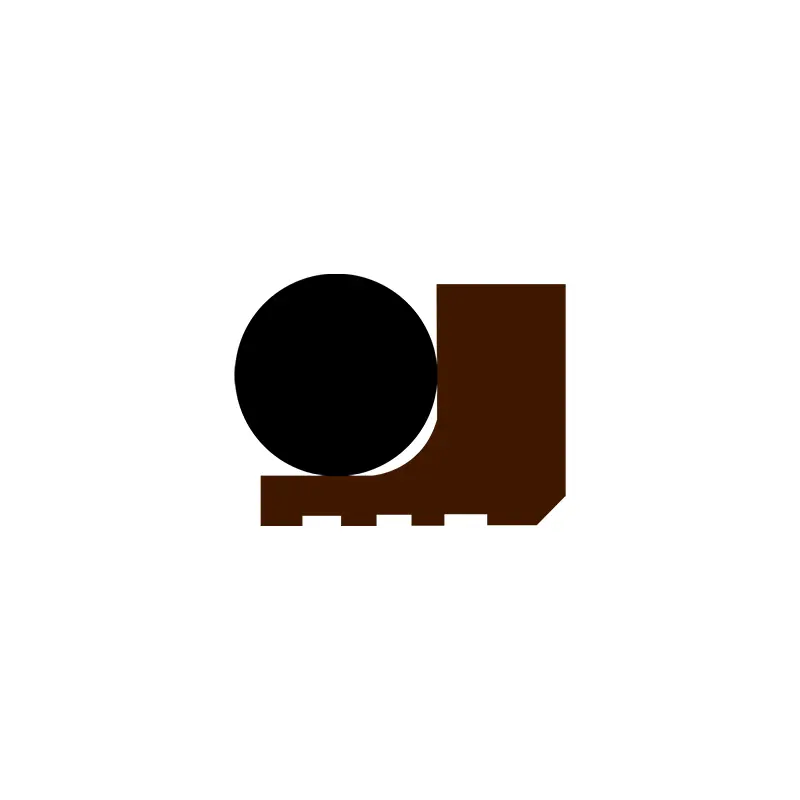

| Profil | Model | Təzyiq etmək Mpa |
Temperatur (℃) | Sürətlə (m / s) |
Media | |
| Qarşılıqlı hərəkət | Fırlanma hərəkəti | |||||
 |
RC2061 | ≤100 | -35 ~ + 100 (uyğun o-ring nbr) | ≤6 | ≤2 | Su, palçıq, xam neft, hidravlik yağ, emulsiya və s. |
| -20 ~ + 200 (uyğun O-Ring FKM) | ||||||
 |
RC2062 | ≤100 | -35 ~ + 100 (uyğun o-ring nbr) | ≤6 | ≤2 | Su, palçıq, xam neft, hidravlik yağ, emulsiya və s. |
| -20 ~ + 200 (uyğun O-Ring FKM) | ||||||
