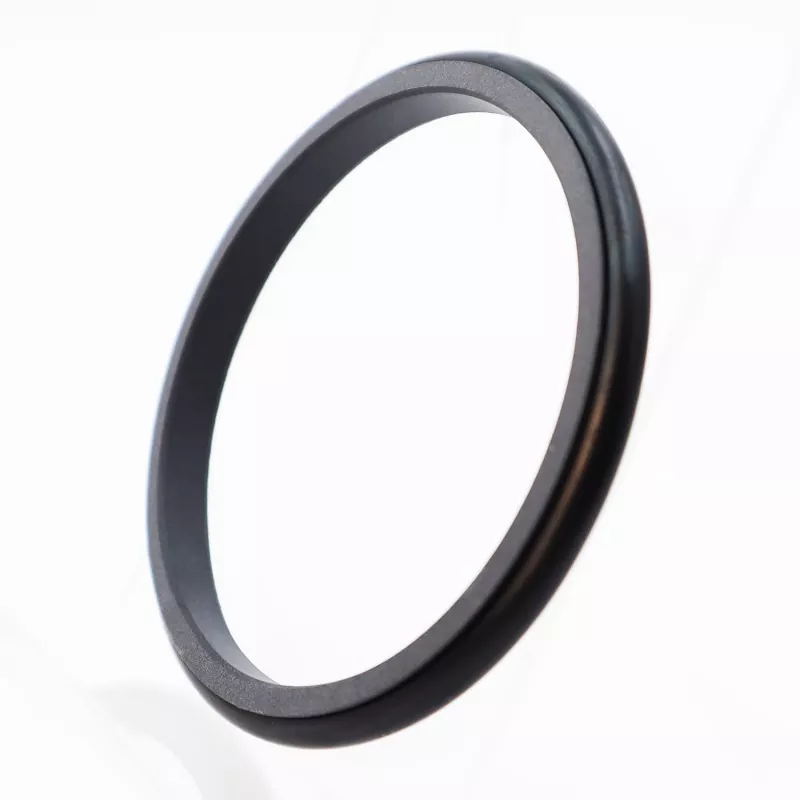

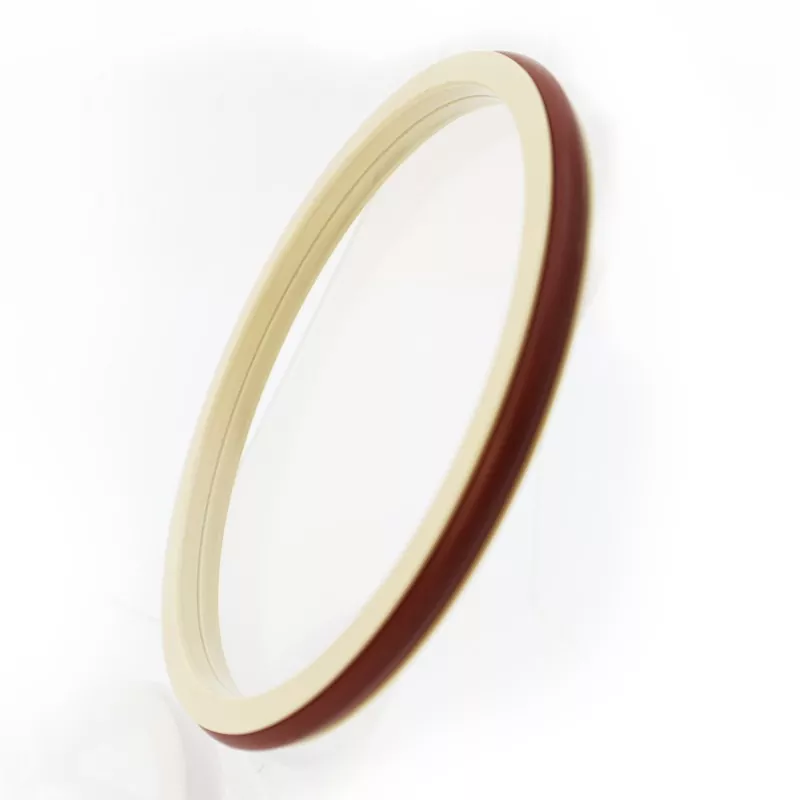

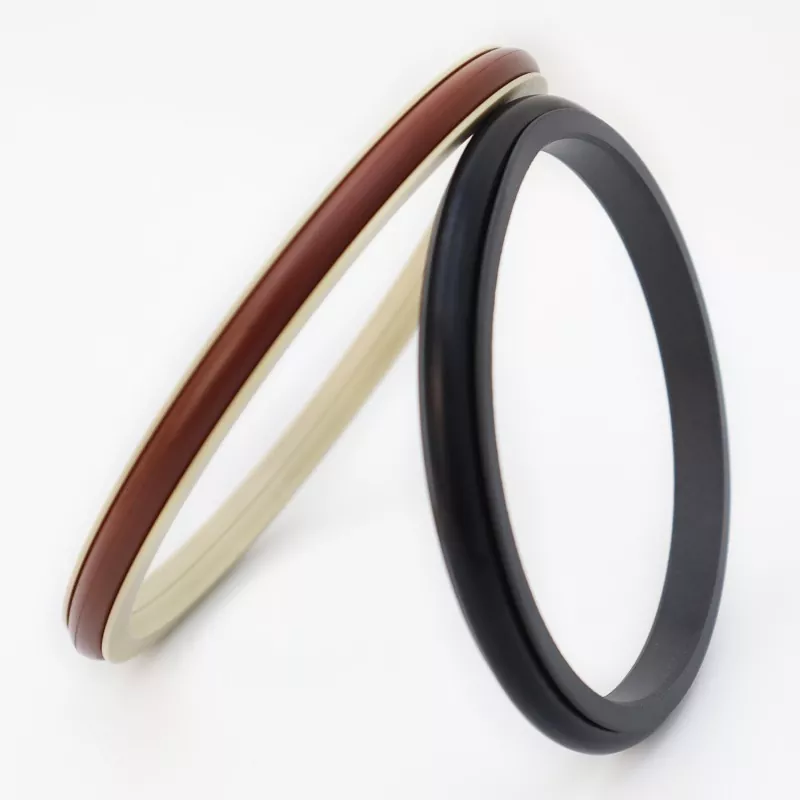

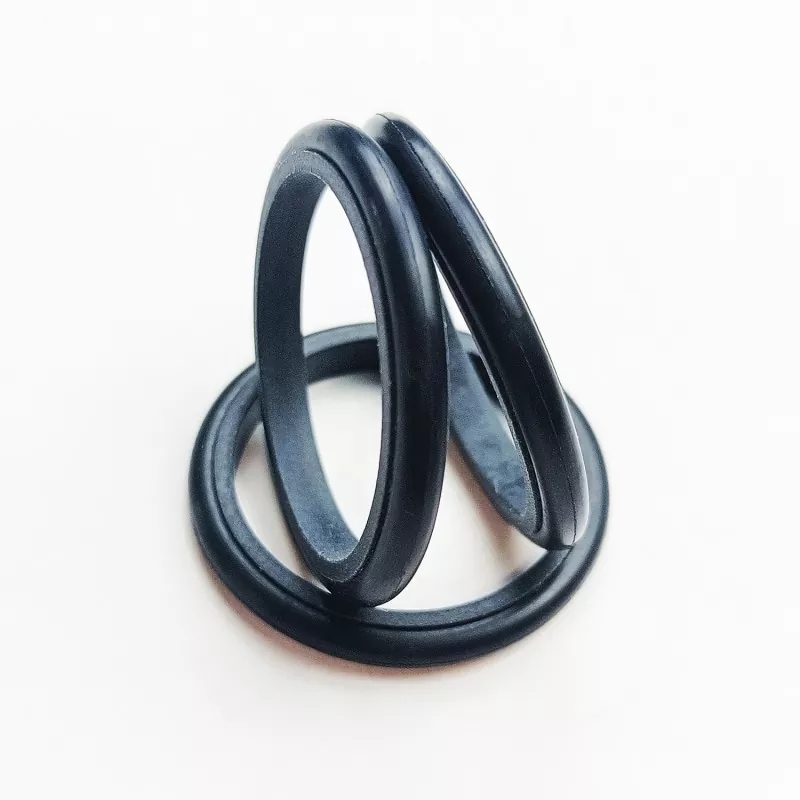

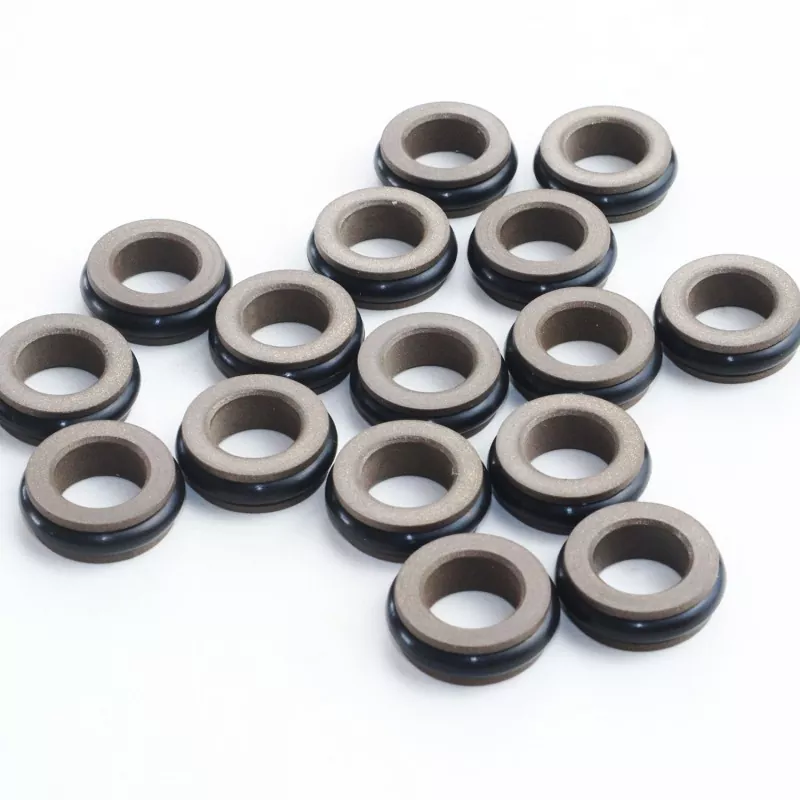

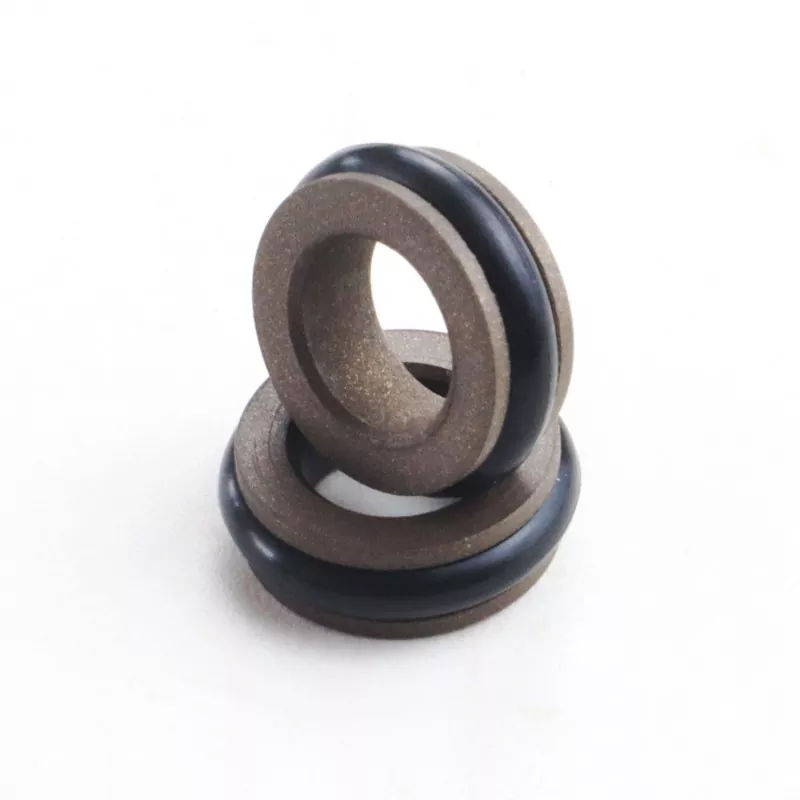

C tipli birləşdirilmiş möhür PTFE və onun kompozit materialından hazırlanmış C formalı sızdırmazlıq halqasından və O-halqasından ibarətdir. Həm hidravlik, həm də pnevmatik qarşılıqlı hərəkətlərdə iki istiqamətli təzyiq sızdırmazlığı üçün uyğundur. Uyğun O-halqadan asılı olaraq RC06 və RC07 seriyalarında (GB1235 seriyalı O-ringlərlə uyğun gəlir) mövcuddur. Sızdırmazlıq halqasının nazik dodaqlı dizaynı sayəsində yaxşı təqib kompensasiyası qabiliyyətinə malikdir və nəticədə əla sızdırmazlıq performansı əldə edilir. C tipli möhürün simmetrik quruluşu iki istiqamətli təzyiq altında möhürlənməyə imkan verir.
1. Həm hidravlik, həm də pnevmatik tətbiqlər üçün uyğundur.
2. Həm yüksək, həm də aşağı təzyiq tətbiqləri üçün əla sızdırmazlıq performansı.
3. Aşağı sürtünmə, aşağı başlanğıc müqaviməti, hamar işləmə, bərabər dinamik və statik sürtünmə və sürünmə yoxdur.
4. Uzun xidmət müddəti; yağsız yağlama üçün uyğundur.
5. İki istiqamətli təzyiq sızdırmazlığı üçün uyğundur.
Ekstremal dəyərlər eyni vaxtda baş verməməlidir.
|
Təzyiq (MPa) |
Temperatur (°C) |
Sürət (m/s) |
Media |
|
≤100 |
-35 ilə +100 (NBR O-ring ilə) |
≤6 |
Hidravlik yağ, odadavamlı mayelər (HFA/HFB), qaz və s. |
|
-20 ilə +180 (FKM O-ring ilə) |
1. Uyğun O-ring materialları: RO1 Nitril Butadien Kauçuk (NBR), RO2 Fluororubber (FKM) və s.
2. Sızdırmazlıq halqasının materialı: Standart material PTFE3, digər əlavə materiallara PTFE2, PTFE4 və digər yüksək performanslı materiallar daxildir.
Sifariş Modeli RC06-80x89.9x9.2-PTFE3—R01
Model-Çubuq diametri x Yiv diametri x Yiv eni PTFE3 - Dəyişdirilmiş PTFE Material Kodu R01 O-halqa materialı
Spesifikasiyalar cədvəlində göstərilən istənilən ölçüdə məhsul istehsal edə bilər.
|

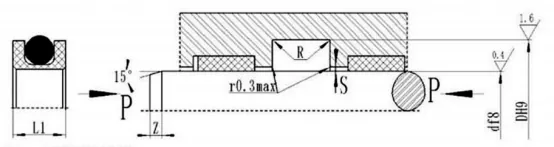

d f8 Standart RC06 |
d f8 Yüngül RC06-Q |
d f8 Ağır RC06-Z |
D H9 |
L+0.2 |
L1 |
Rmax |
Smax |
Zmin |
d0 |
|
|
＜20MPA |
＜40MPA |
|||||||||
|
-- |
4~17,9 |
-- |
d+3.6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17,9 |
18~39,9 |
-- |
d+5.0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~106,9 |
4~17,9 |
d+6.6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106,9 |
107~630.9 |
18~39,9 |
d+9.9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630.9 |
631~999 |
40~106,9 |
d+13.0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000~1600 |
107~630.9 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
≥1600 |
631~999 |
d+18.5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000~1600 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Qeyd: 1. Mil diametrləri ≤ 70 mm üçün açıq yivli möhürlər tövsiyə olunur. İnteqral (qapalı) yivli möhürlərin quraşdırılması üçün quraşdırma təlimatına müraciət edin.
2. > 40MPa təzyiq üçün, möhürün kök sahəsi Smax H8/f8 uyğunluq tolerantlığından istifadə etməlidir.
Uyğun O-ring GB1235 Spesifikasiya cədvəlində sadalanan istənilən ölçüdə məhsul istehsal edə bilər.
|
Şaft diametri diapazonu d f8 |
Yiv diametri D H9 |
Xəndəyin eni L+0,2 |
Sızdırmazlığın hündürlüyü L1 |
Dairəvi künclər Rmax |
Radial boşluq Smax |
pax Zmin |
O-ring telin diametri d0 |
|
|
＜20MPA |
＜40MPA |
|||||||
|
5~21 |
d+4.5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
d+6.5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
d+10.4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
Sifariş nümunəsi RC07—80*90.4*9.8-PTFE3-R01
