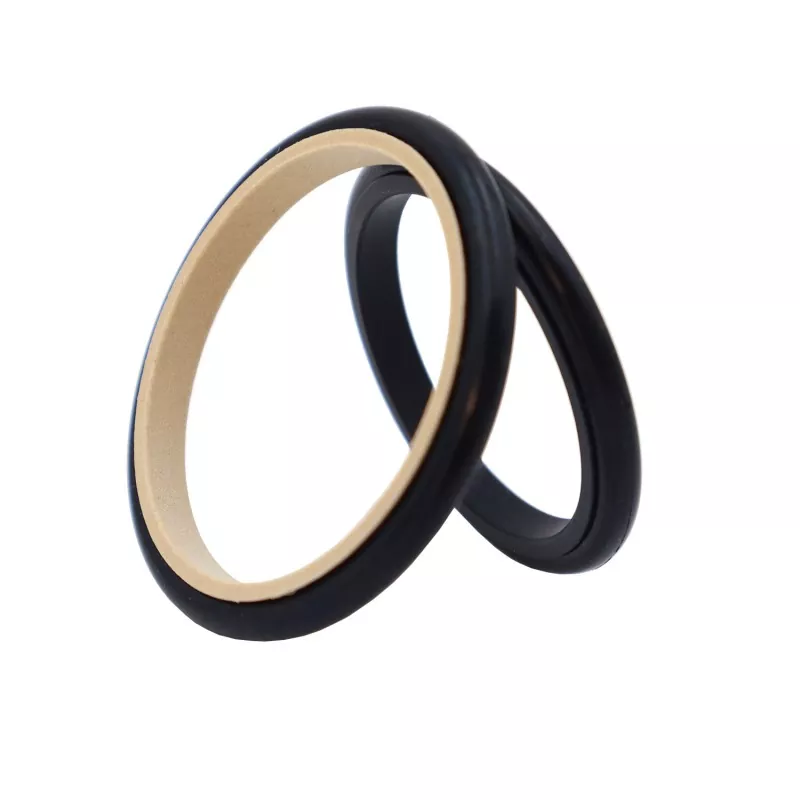

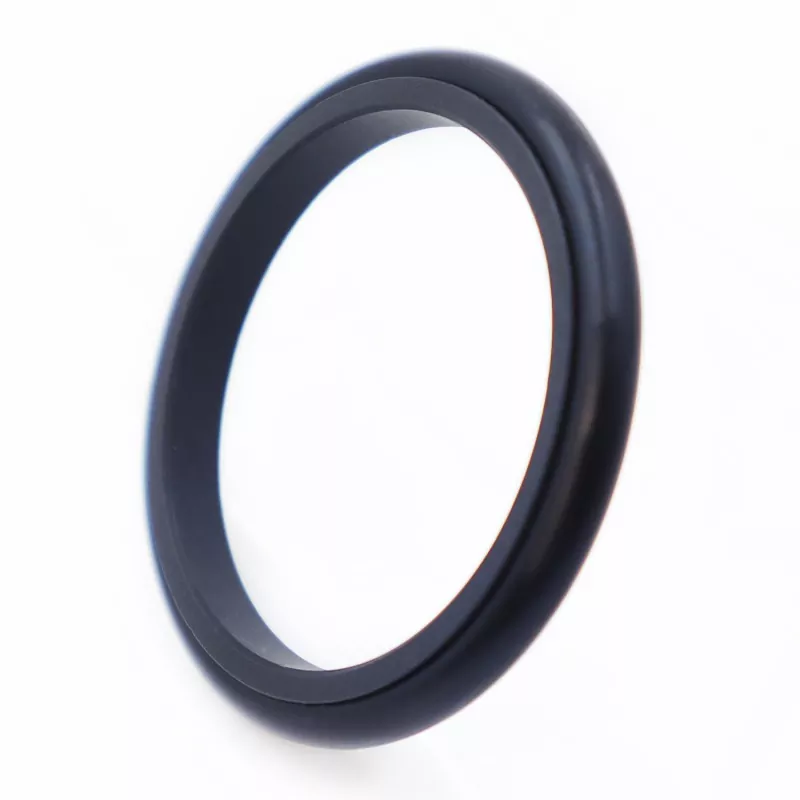

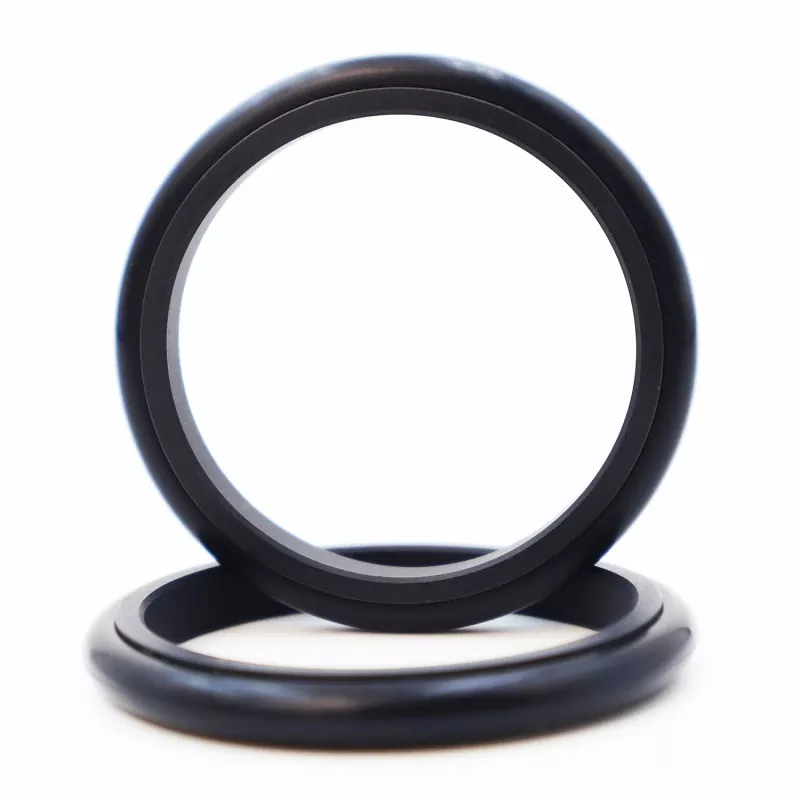

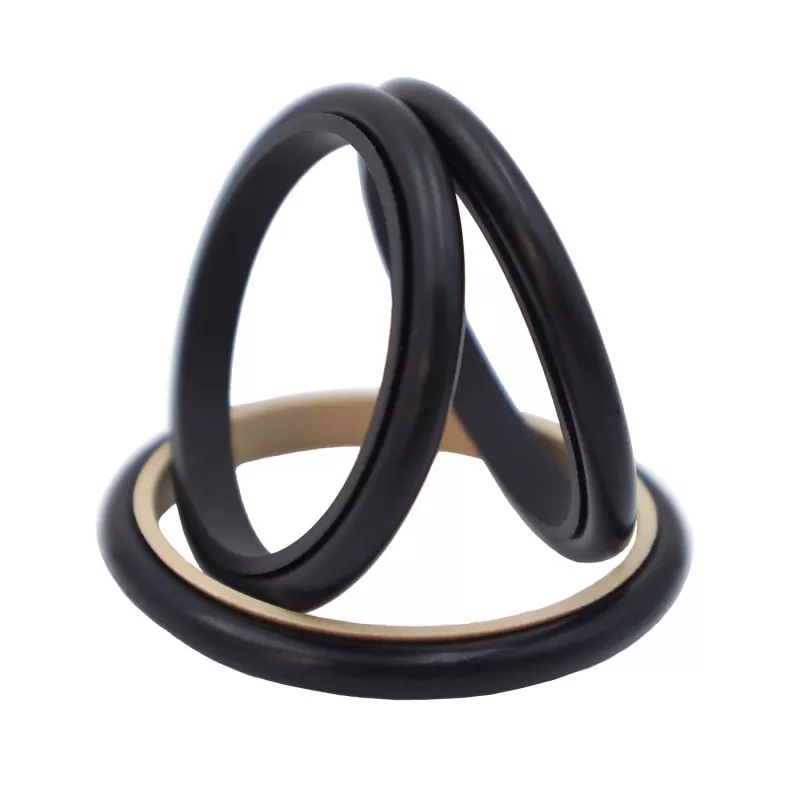

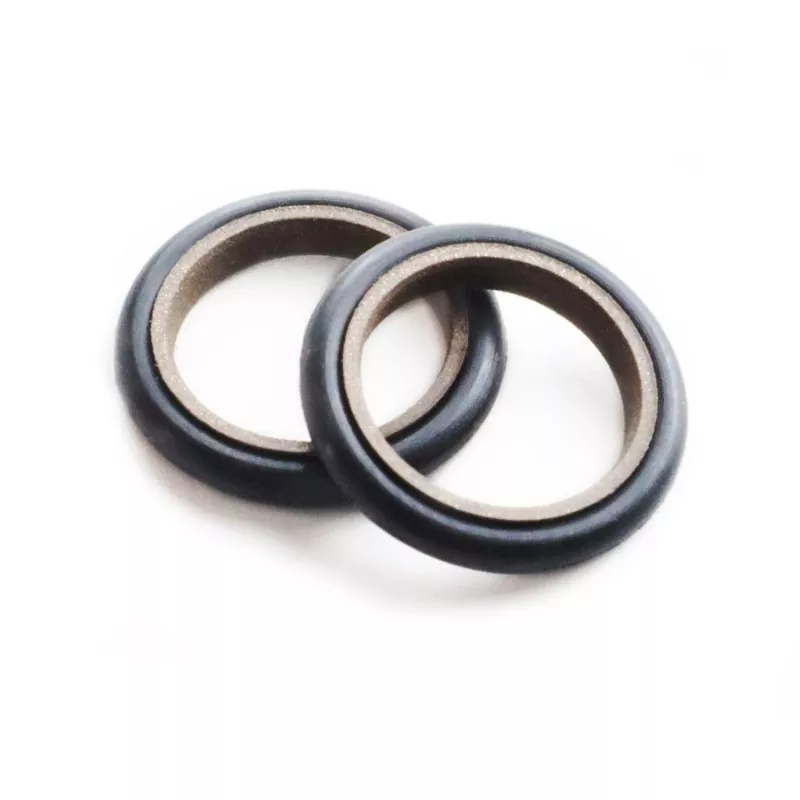

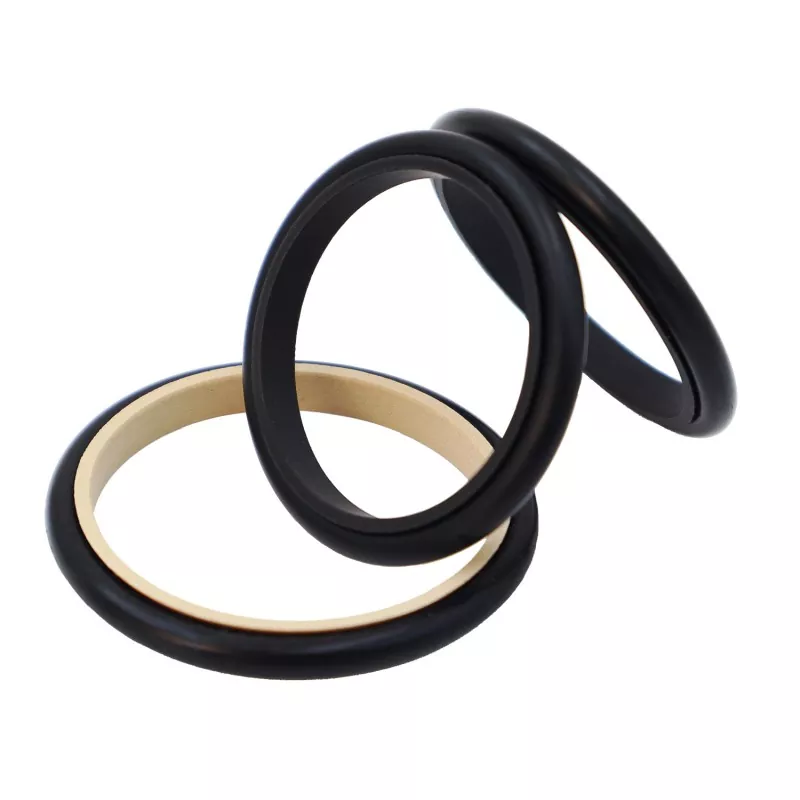

Qapaq Kombinasiya Sızdırmazlığı PTFE qapaq formalı möhür halqasından və hidravlik və pnevmatik pistonlu tətbiqlərdə iki istiqamətli təzyiq möhürlənməsi üçün nəzərdə tutulmuş rezin O-halqadan ibarətdir. O-ring radial güc təmin edir və möhür halqasının aşınmasını kompensasiya edir; Sızdırmazlıq halqası mükəmməl təqib kompensasiya imkanları təklif edən nazik dodaqlı dizayna malikdir və nəticədə üstün sızdırmazlıq performansı əldə edilir. Standart GB1235 O-ring yivləri ilə uyğun gəlir. 30 mm-dən kiçik çubuq diametrləri üçün split tipli (açıq) yiv dizaynı istifadə edilməlidir.
Bu möhür həm hidravlik, həm də pnevmatik iş şəraiti üçün uyğundur və iki istiqamətli təzyiq sızdırmazlığını dəstəkləyir. O, aşağı sürtünmə, minimal qırılma müqaviməti, çubuq sürüşmədən rəvan işləmə, yağsız yağlama üçün uyğunluq və uzun xidmət müddəti kimi üstünlükləri təklif edir. Minimum quraşdırma sahəsi tələb edir və asan sökülməyə və təmirə imkan verir.
Seçim Qeyd: Çubuq diametri 30 mm və ya daha az olan tətbiqlər üçün quraşdırma üçün bölünmüş tipli (açıq) yivdən istifadə etmək tövsiyə olunur.
1. Həm hidravlik, həm də pnevmatik tətbiqlər üçün uyğundur; iki istiqamətli təzyiq sızdırmazlığını dəstəkləyir.
2. Aşağı sürtünmə, minimal qırılma müqaviməti və hamar hərəkət; bərabər dinamik və statik sürtünmə; çubuq sürüşməsi yoxdur.
3. Uzun xidmət müddəti; yağsız yağlama tətbiqləri üçün uyğundur.
4. Kompakt dizayn; asan quraşdırma və təmir.
Limit dəyərləri eyni vaxtda baş verməməlidir.
|
Təzyiq (MPa) |
Temperatur (°C) |
Sürət (m/s) |
Media |
|
≤20 |
-35 ilə +100 (NBR O-ring ilə) |
≤6 |
Mineral əsaslı hidravlik yağ, odadavamlı mayelər (HFA/HFB), qazlar və s. |
|
-20 ilə +180 (FKM O-ring ilə) |
1. Müşayiət olunan O-ring üçün materiallara aşağıdakılar daxildir: R01 Nitril Kauçuk (NBR), R02 Fluororubber (FKM) və s.
2. Sızdırmazlıq halqasının materialı: Standart material PTFE3; alternativ materiallara PTFE1, PTFE2 və PTFE4 daxildir.
Sifariş Modeli: RC13—80-PTFE3—R01 və ya SPNC-80-PTFE3—R01
RC13/SPNC - Model 80 - Mil diametri dPTFE3 - PTFE Material Kodu R01 - O-ring Material Kodu
Məhsullar spesifikasiyalar cədvəlində göstərilən istənilən ölçüdə istehsal oluna bilər.
|

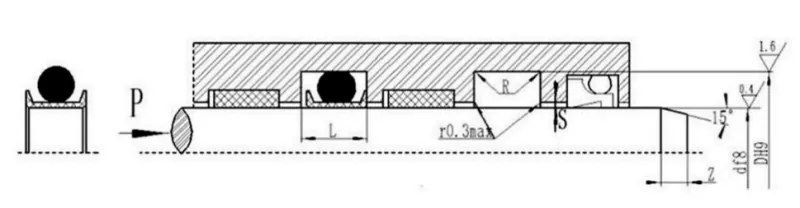

Şaft diametri diapazonu d f8 |
Yiv diametri D H9 |
Yiv eni L+0.2 |
Künc radiusu Rmax |
Radial boşluq Smax |
pax Zmin |
O-ring telin diametri d0 |
|
|
Hidravlik tətbiqlər üçün |
Aşağı sürtünməli pnevmatik və hidravlik tətbiqlər üçün |
||||||
|
3~10 |
d+3 |
d+3.5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10~22 |
d+4 |
d+4.6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22~50 |
d+6 |
d+6.6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48~150 |
d+10 |
d+10.6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
d+15 |
d+15.6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
