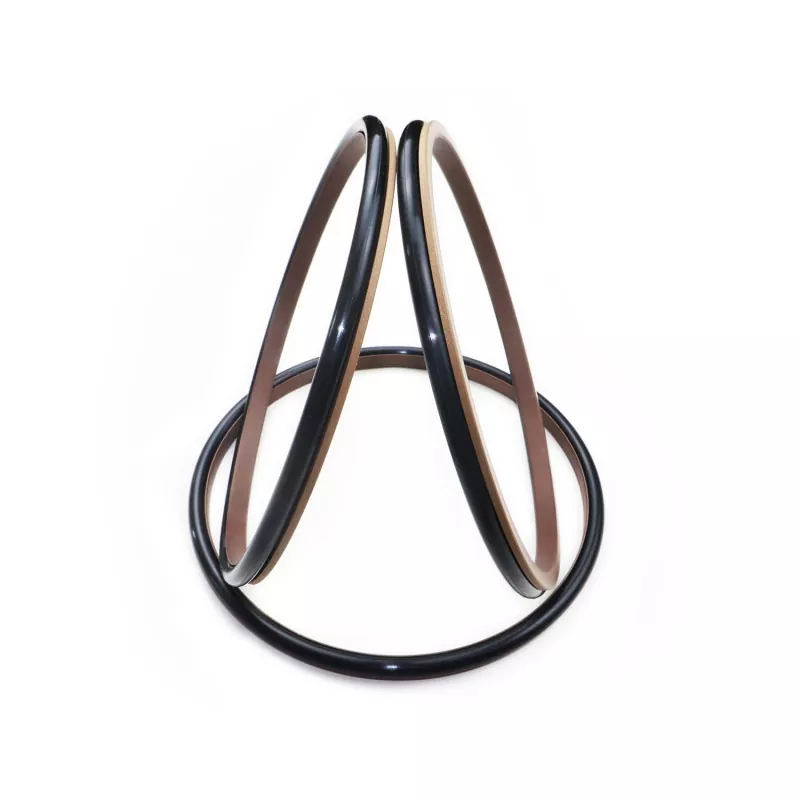

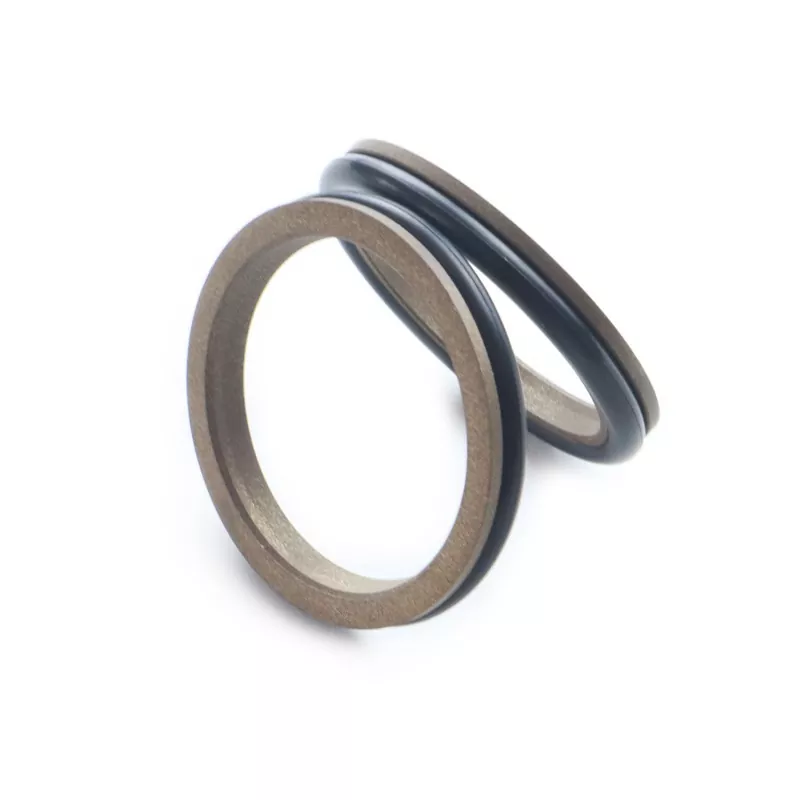

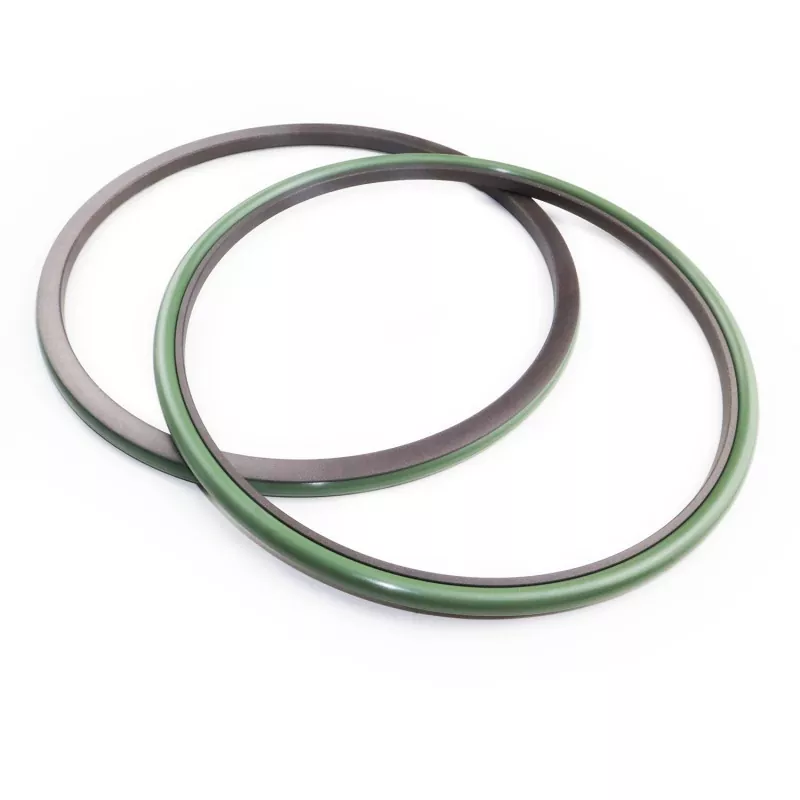

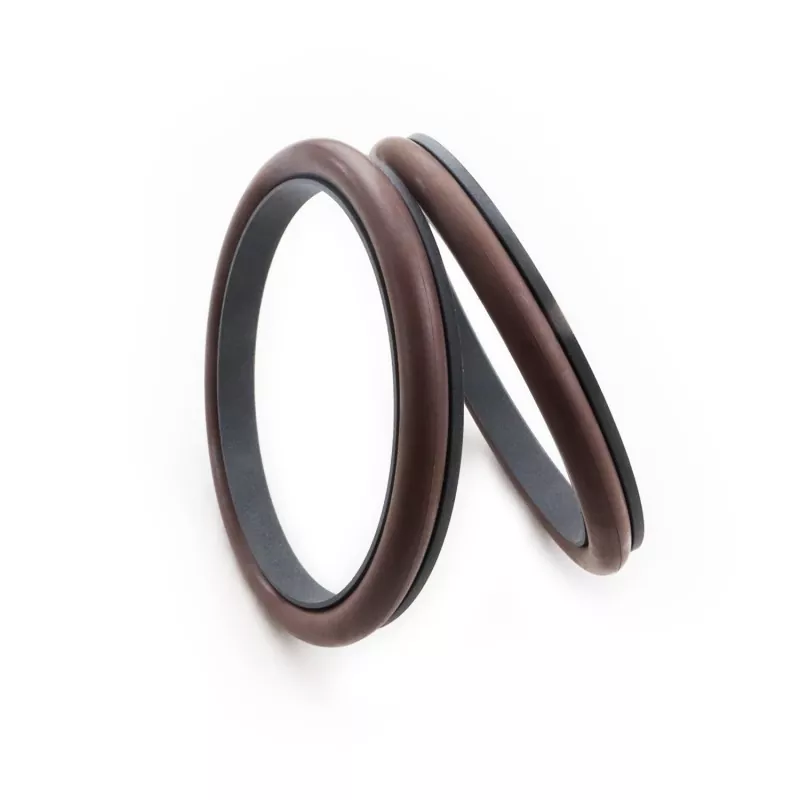

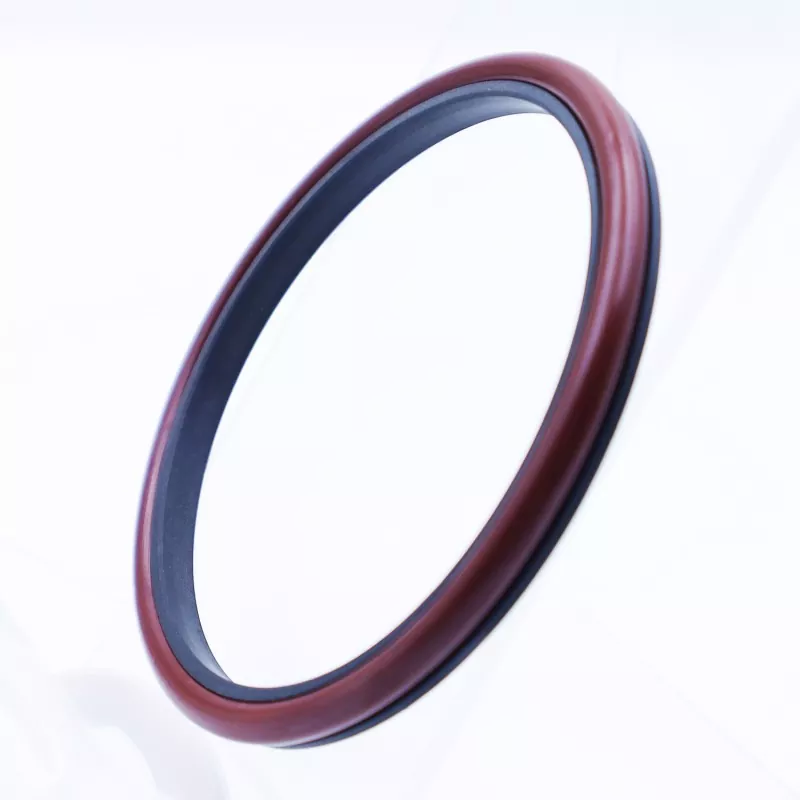

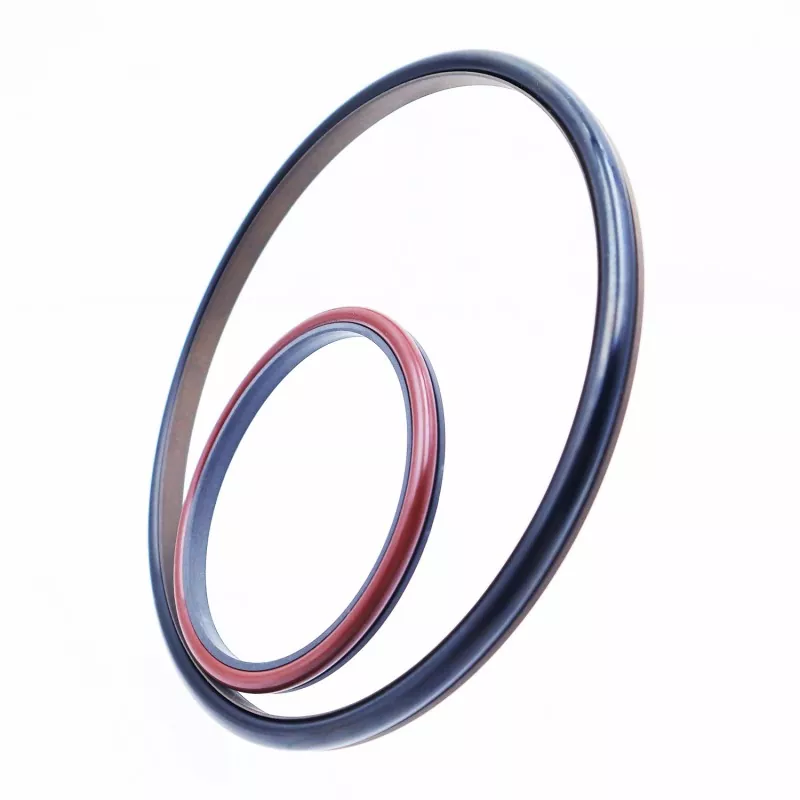

Sağ bucaqlı birləşdirilmiş möhür PTFE (və ya PTFE kompozit) və rezin O-halqadan hazırlanmış düzbucaqlı sızdırmazlıq halqasından ibarətdir; hidravlik və pnevmatik tətbiqlərdə bir istiqamətli pistonlu möhürləmə üçün nəzərdə tutulmuşdur.
Məhsul uyğun O-halqa əsasında RC01 və RC02 seriyalarına təsnif edilir (GB1235 seriyası ilə uyğundur). Düzbucaqlı sızdırmazlıq halqası mükəmməl təqib kompensasiyası təklif edən nazik dodaqlı dizayna malikdir və nəticədə üstün sızdırmazlıq performansı əldə edilir.
1. Həm hidravlik, həm də pnevmatik tətbiqlər üçün uyğundur;
2. Həm yüksək, həm də aşağı təzyiq şəraitində əla sızdırmazlıq performansı;
3. Minimum başlanğıc müqaviməti ilə aşağı sürtünmə; bərabər dinamik və statik sürtünmə ilə hamar hərəkəti təmin edir, çubuq sürüşməsini (sürünməni) aradan qaldırır;
4. Uzun xidmət müddəti; yağsız yağlama tətbiqləri üçün uyğundur;
5. Kompakt struktur dizaynı; quraşdırmaq və saxlamaq asan;
Qeyd: Limit dəyərləri eyni vaxtda baş verməməlidir.
|
Təzyiq (MPa) |
Temperatur (°C) |
Sürət (m/s) |
Media |
|
≤70 |
-35 ilə +100 (NBR O-ring ilə) |
≤6 |
Hidravlik yağ, odadavamlı mayelər (HFA/HFB), qaz və s. |
|
-20 ilə +180 (FKM O-ring ilə) |
1. Uyğun O-ring materiallarına aşağıdakılar daxildir: RO1 Nitril Kauçuk (NBR), RO2 Fluororubber (FKM) və s.
2. Sızdırmazlıq halqasının materialı: Standart material PTFE3; digər mövcud variantlara PTFE2, PTFE4 və digər yüksək performanslı materiallar daxildir.

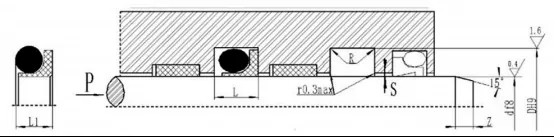

Sifariş Modeli: RC01—80x89.6x7.8—PTFE3—R01
Model - Rod Diametri × Groove Diametri × Groove Eni | PTFE3: Dəyişdirilmiş PTFE material kodu | R01: O-ring material kodu
