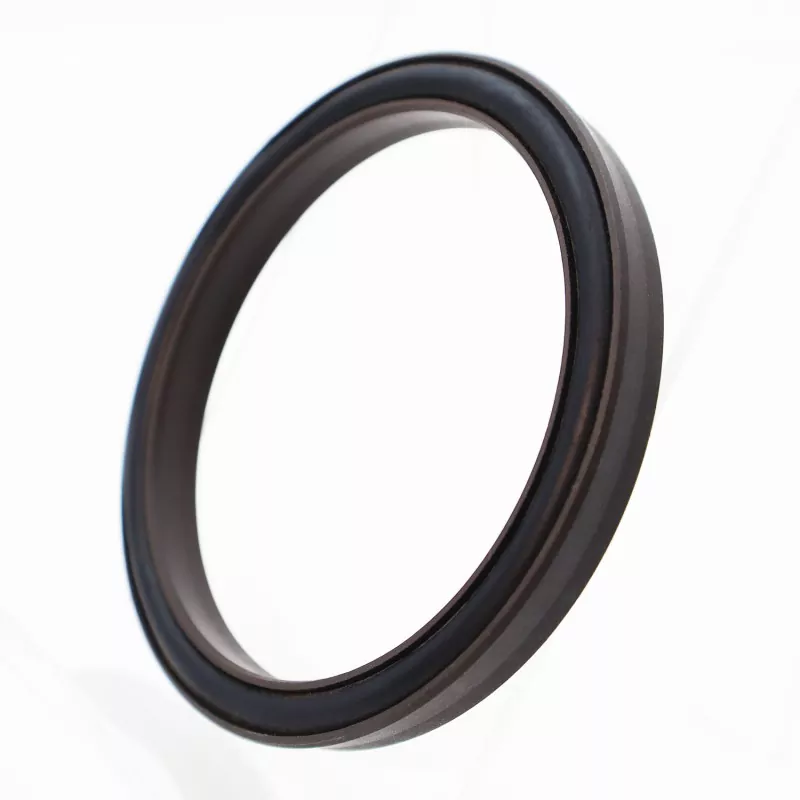

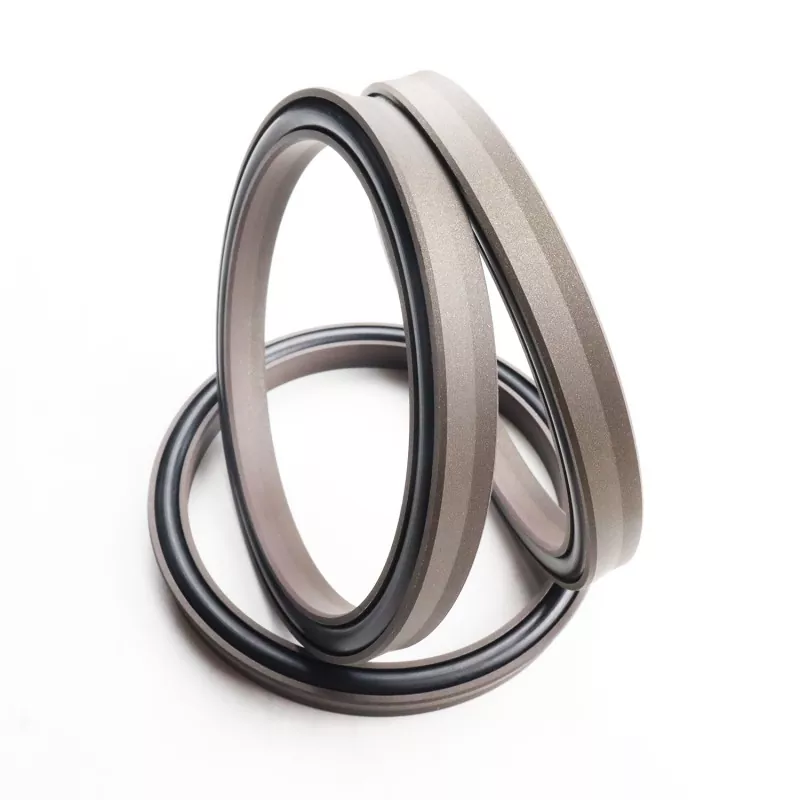

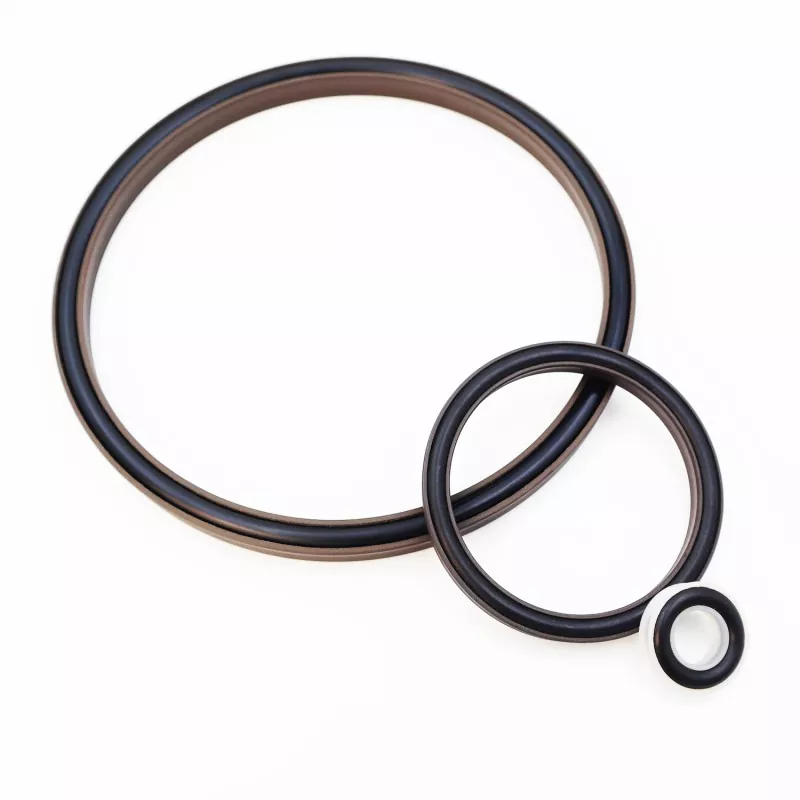

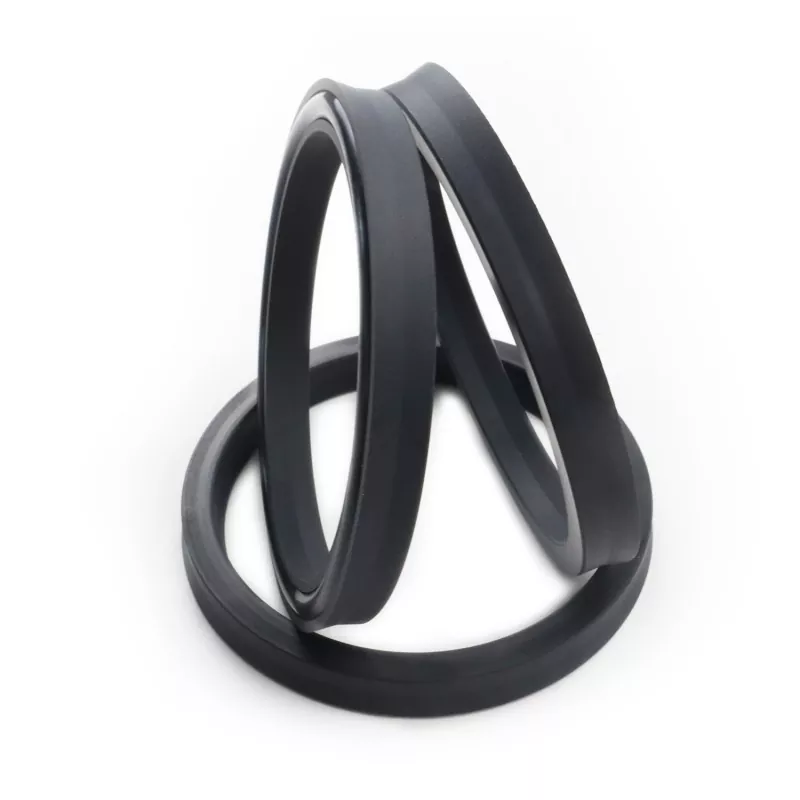

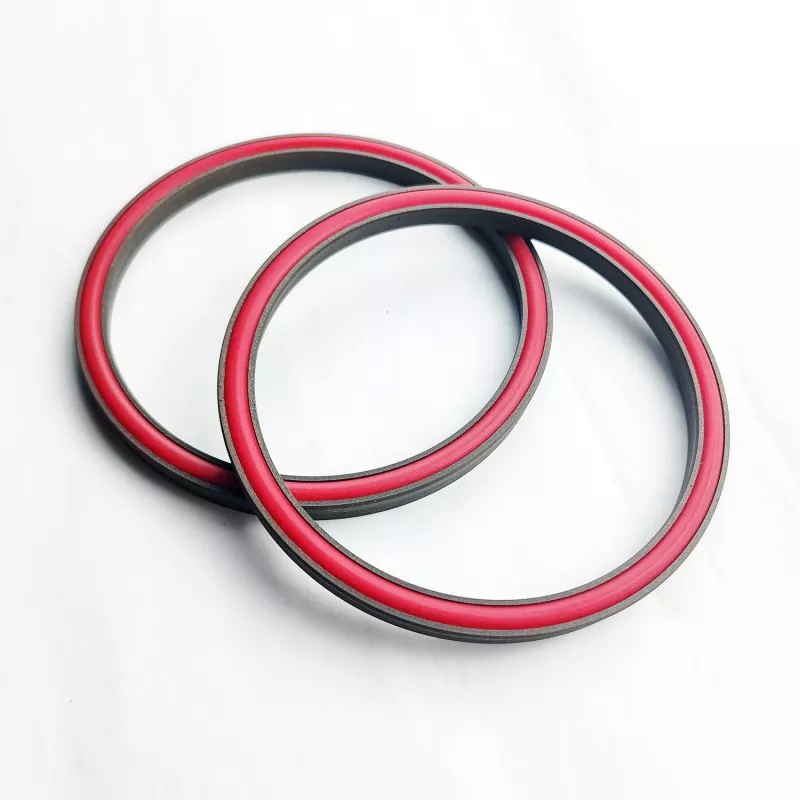

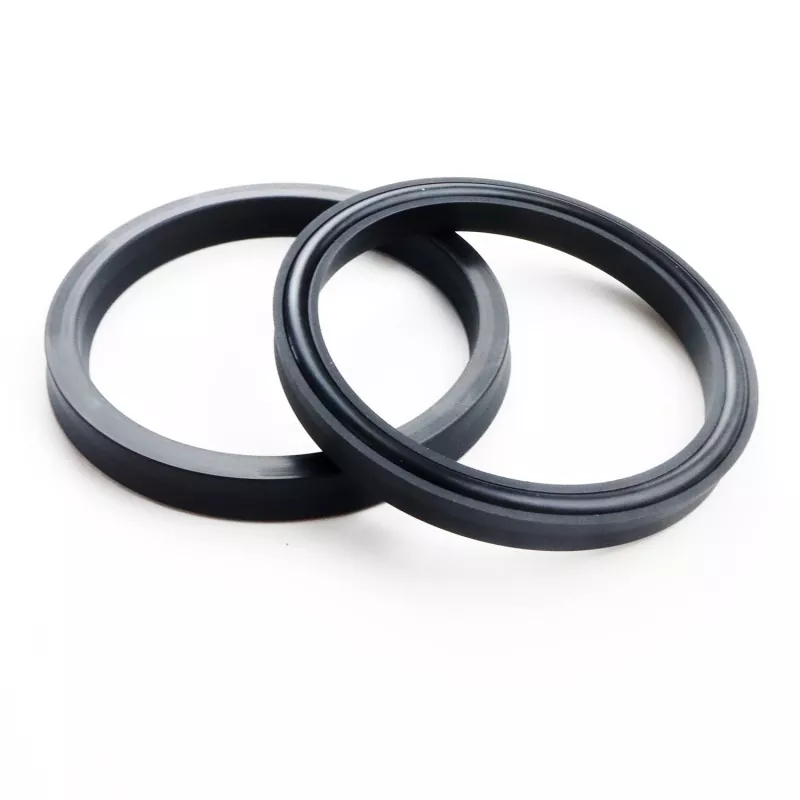

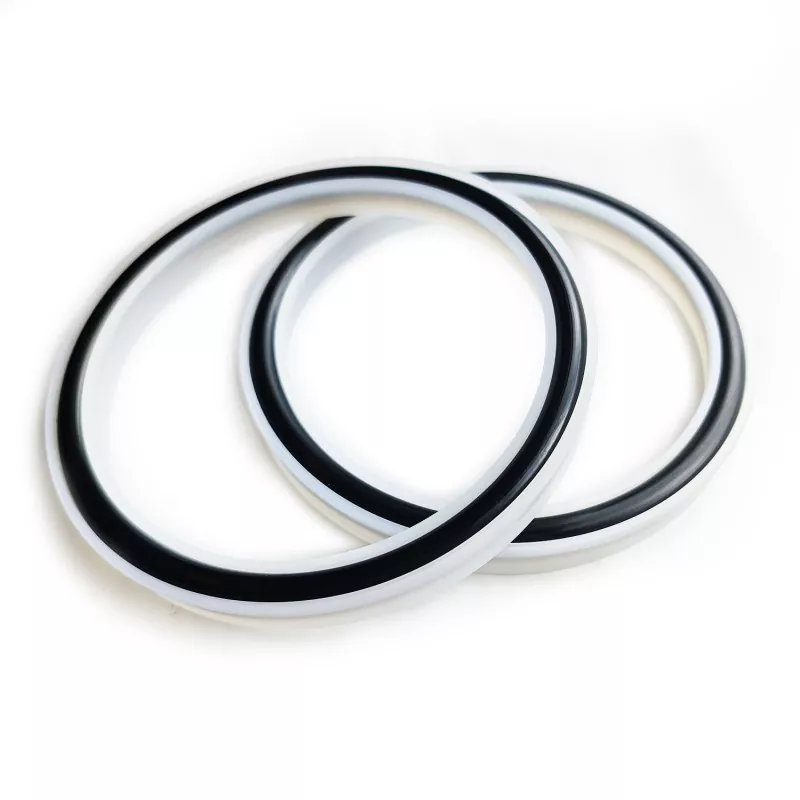

Y tipli birləşdirilmiş möhür (Ultra yüksək təzyiq/hidravlik təzyiq möhürü) PTFE və onun kompozit materiallarından hazırlanmış Y şəkilli sızdırmazlıq halqasından və O-halqasından ibarətdir. Hidravlik qarşılıqlı hərəkətdə bir istiqamətli sızdırmazlıq üçün uyğundur.
Y-formalı sızdırmazlıq halqasının patentləşdirilmiş strukturu və optimallaşdırılmış qalınlıq dizaynı sayəsində o, hətta su təzyiqində və ya digər aşağı özlülüklü mühitlərdə yaxşı işləyir. Sızdırmazlıq halqasının struktur dizaynı onun yüksək və ultra yüksək təzyiqlərə qarşı müqavimətini də artırır. Sızdırmazlıq aşağı sürtünmə əmsalı ilə işləyir, sürüşməni aradan qaldırır və uzun müddət yağsız yağlamağa imkan verir.
Qeyd: Bu möhür strukturunun məhdudiyyətləri var və qapalı yivlərdə istifadə üçün tövsiyə edilmir.
1. Aşağı sürtünmə, aşağı başlanğıc müqaviməti, hamar işləmə, bərabər dinamik və statik sürtünmə, sürünmə yoxdur.
2. Uzun xidmət müddəti, yağsız yağlama üçün uyğundur.
3. Su kimi yüksək təzyiqli, ultra yüksək təzyiqli və aşağı özlülüklü mühitləri möhürləmək üçün uyğundur.
Ekstremal dəyərlər eyni vaxtda baş verməməlidir. Təzyiq 260MPa-dan çox olarsa, şirkətimizlə əlaqə saxlayın.
|
Təzyiq (MPa) |
Temperatur (°C) |
Sürət (m/s) |
Media |
|
≤260 |
-35 ilə +100 (NBR O-ring ilə) |
≤6 |
Hidravlik yağ, odadavamlı mayelər (HFA/HFB), qaz və s. |
|
-20 ilə +180 (FKM O-ring ilə) |
1. Uyğun O-ring materialları: RO1 Nitril Butadien Kauçuk (NBR), RO2 Fluororubber (FKM) və s.
2. Sızdırmazlıq halqasının materialı: Standart material PTFE3, digər əlavə materiallara PTFE2, PTFE4 və digər yüksək performanslı materiallar daxildir.

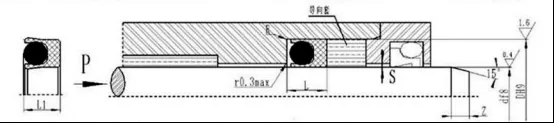

Sifariş Modeli RC10-40x52.4x9.2-PTFE3-R01
Model - Çubuğun diametri x Oluğun diametri x Oluğun eni PTFE3 - Dəyişdirilmiş PTFE Material Kodu R01 - O-ring Material Kodu
