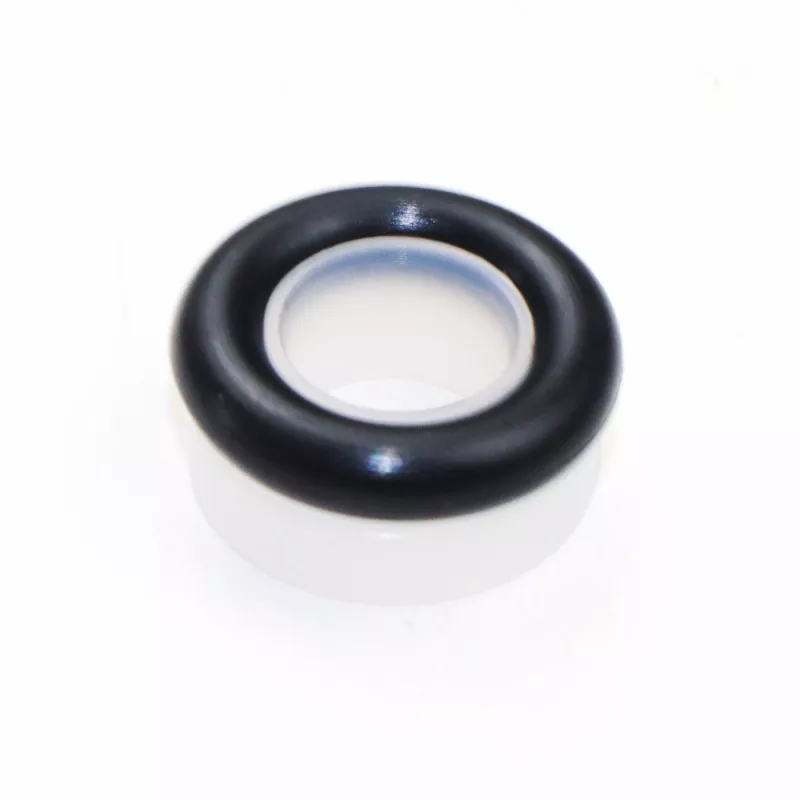

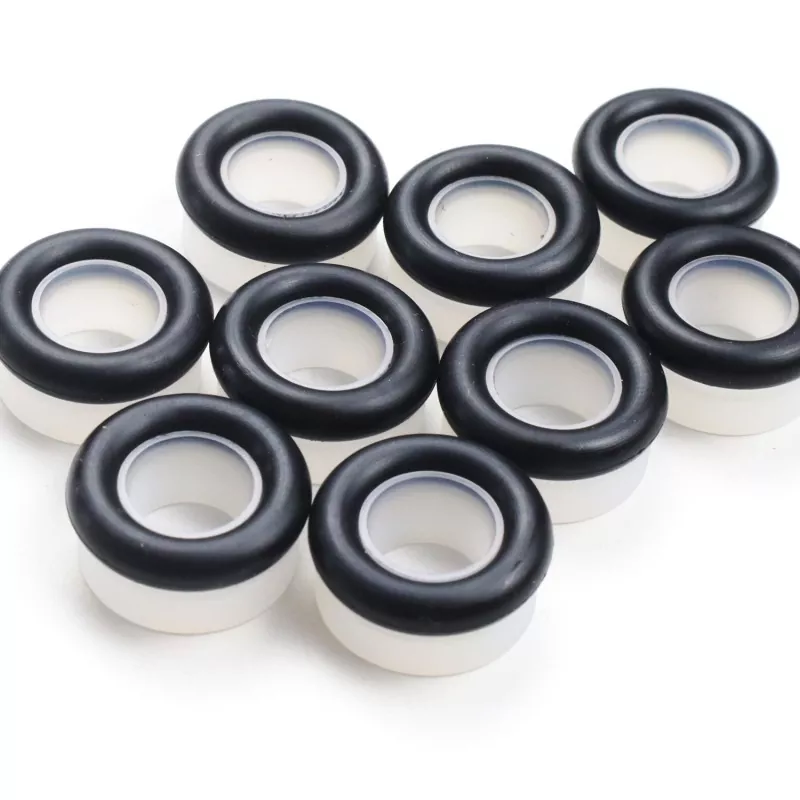

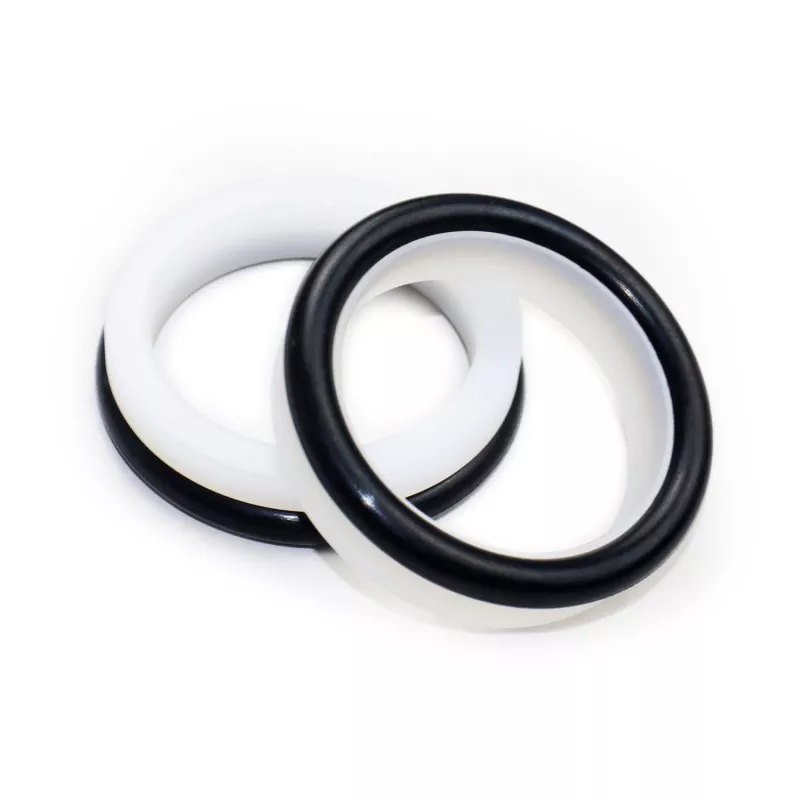

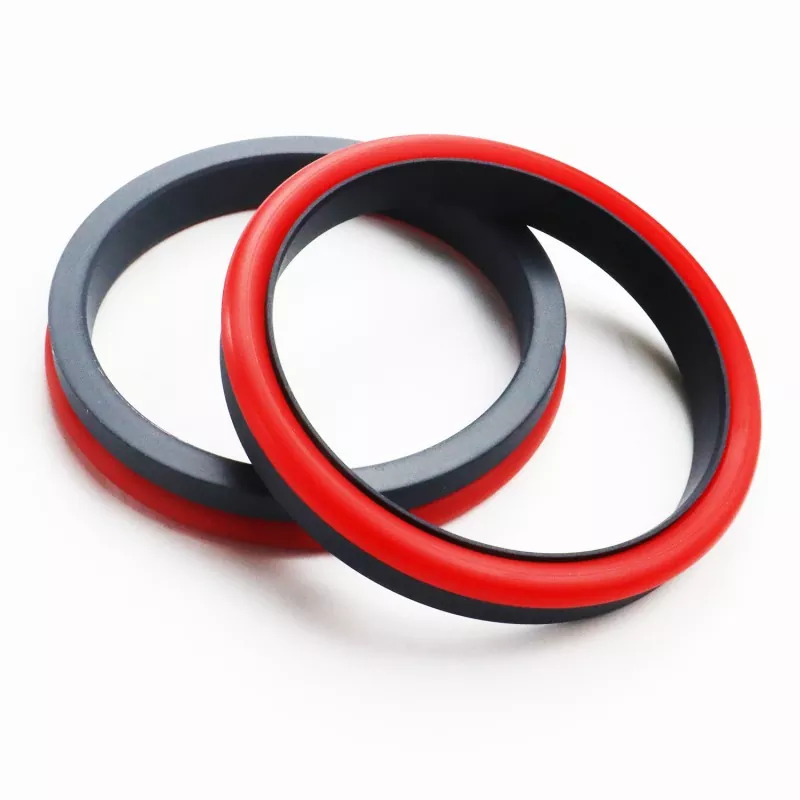

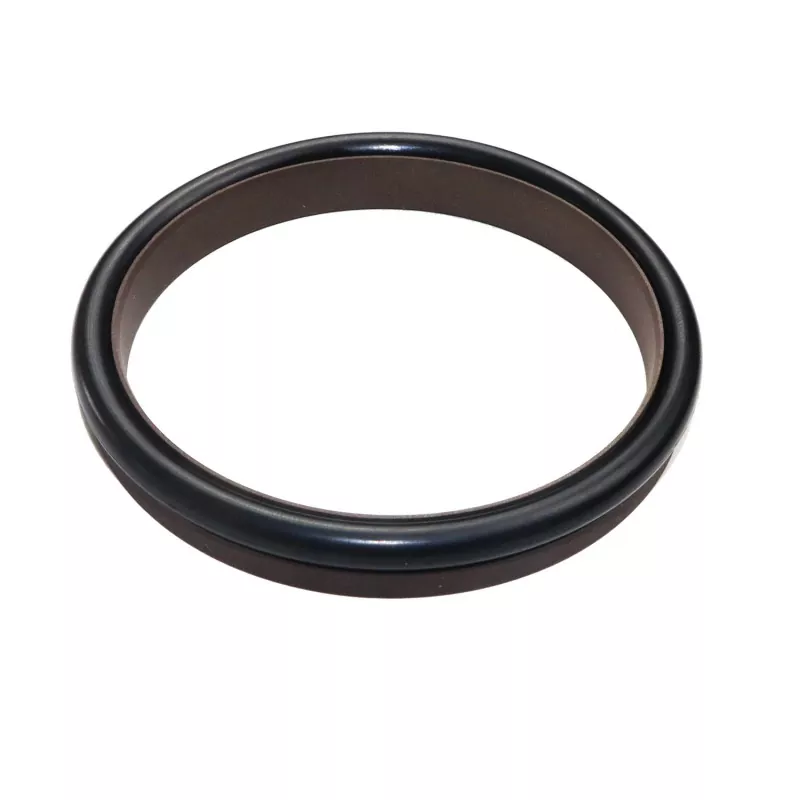

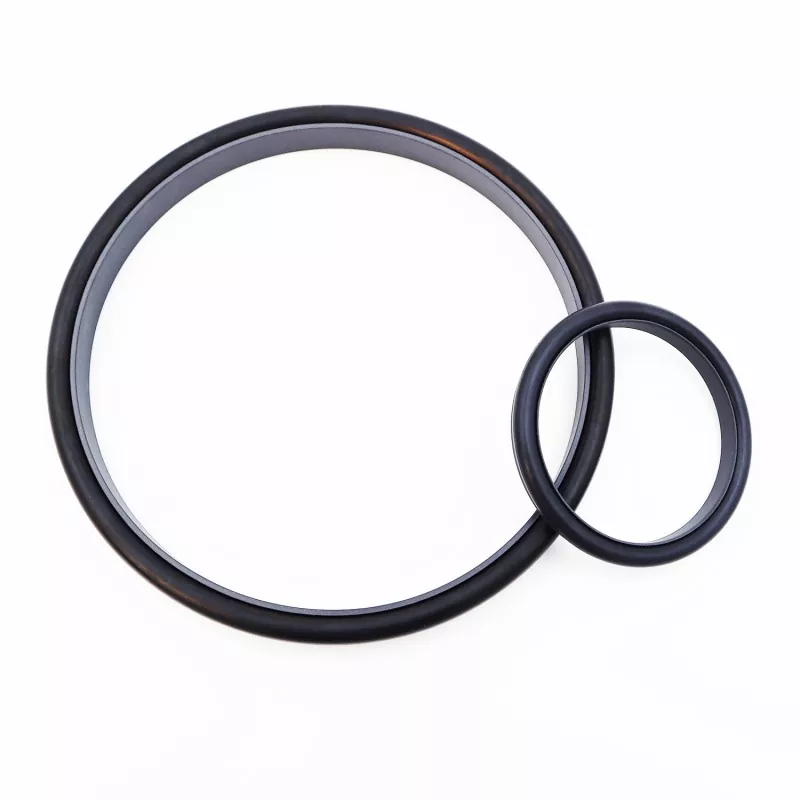

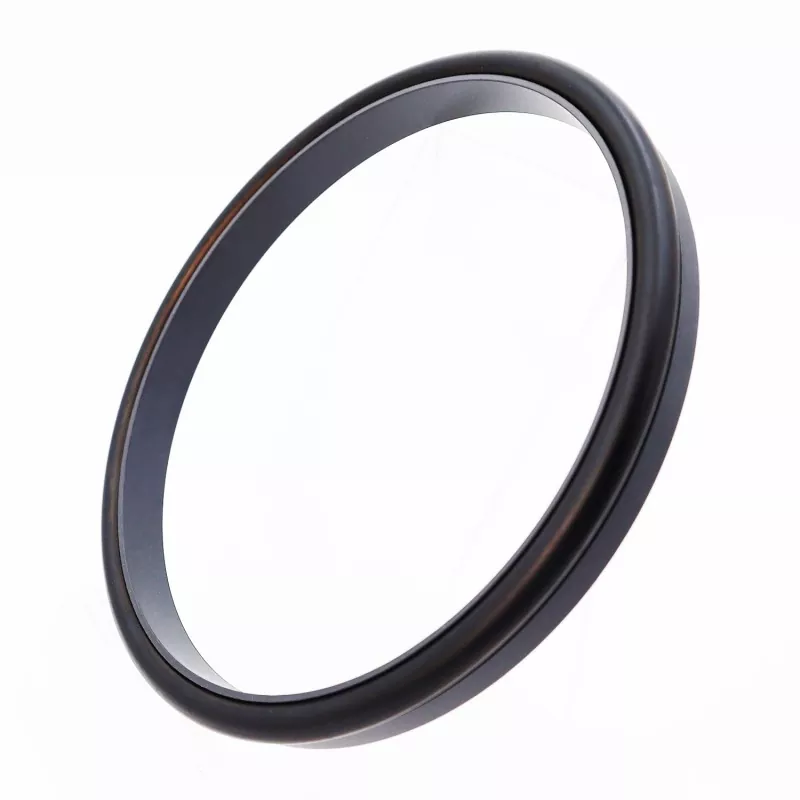

Gücləndirilmiş Sağ Bucaqlı Birləşdirilmiş Möhür (Ultra Yüksək Təzyiq/Hidravlik Təzyiq Mühərriki) PTFE və onun kompozit materiallarından hazırlanmış gücləndirilmiş düzbucaqlı sızdırmazlıq halqasından və O-halqasından ibarətdir. Hidravlik qarşılıqlı hərəkətdə bir istiqamətli sızdırmazlıq üçün uyğundur.
İstifadə olunan O-halqanın növündən asılı olaraq, o, RC08 və RC09 seriyalarında mövcuddur (GB1235 seriyalı O-halqalara uyğundur). Sızdırmazlıq halqasının optimallaşdırılmış qalınlığı dizaynı sayəsində o, hətta su təzyiqində və ya digər aşağı özlülüklü mühitlərdə yaxşı işləyir.
Gücləndirilmiş sızdırmazlıq halqasının konstruktiv dizaynı həm də möhürün yüksək və çox yüksək təzyiqə qarşı müqavimətini yaxşılaşdırır. Ümumiyyətlə qapalı yivlərdə quraşdırmaq üçün uyğun deyil.
1. Aşağı sürtünmə, aşağı başlanğıc müqaviməti, hamar hərəkət, bərabər dinamik və statik sürtünmə, sürünmə yoxdur.
2. Uzun xidmət müddəti, yağsız yağlama üçün uyğundur.
3. Su kimi yüksək təzyiqli, ultra yüksək təzyiqli və aşağı özlülüklü mühitləri möhürləmək üçün uyğundur.
Ekstremal dəyərlər eyni vaxtda baş verməməlidir.
|
Təzyiq (MPa) |
Temperatur (°C) |
Sürət (m/s) |
Media |
|
≤200 |
-35 ilə +100 (NBR O-ring ilə) |
≤6 |
Hidravlik yağ, odadavamlı mayelər (HFA/HFB), qaz və s. |
|
-20 ilə +200 (FKM O-ring ilə) |
1. Uyğun O-ring materialları: R01 Nitril Butadien Kauçuk (NBR), RO2 Fluororubber (FKM) və s.
2. Sızdırmazlıq halqasının materialı: Standart material PTFE3, digər əlavə materiallara PTFE2, PTFE4 və digər yüksək performanslı materiallar daxildir.

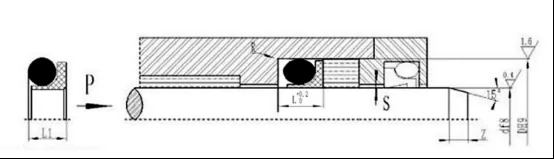

Sifariş modeli RC08—80x90.2x11.2—PTFE3—R01 Model-Çubuq diametri x Yiv diametri x Yivin eni-Material kodu
RC08 Spesifikasiyalar və Parametrlər Cədvəli
Spesifikasiyalar cədvəlində göstərilən istənilən ölçüdə məhsul istehsal edə bilər
|
Standart df8 RCO8 |
Yüngül yük df8 RCO8-Q |
Ağır yük df8 RC08-Z |
Yiv diametri D H9 |
Yiv eni L+0,2 |
Sızdırmazlığın hündürlüyü L1 |
Dairəvi künclər Rmax |
Radial boşluq Smax |
pax Zmin |
O-ring telin diametri dO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5~17.9 |
-- |
d+3.6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17.9 |
18~39,9 |
-- |
d+5.2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~108,9 |
5~17.9 |
d+6.8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108,9 |
109~629 |
18~39,9 |
d+10.2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108,9 |
d+13.4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000~1599 |
109~629 |
d+16.0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
630~999 |
d+18.8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
d+22.8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Qeyd:1. Qapalı yivli sistem tələb olunarsa, şirkətimizlə məsləhətləşin.
2. Təzyiq > 60MPa, kök H8/f8 uyğun tolerantlıq, ultra yüksək təzyiq möhürü Smax < 0,05.
