Yüksək təzyiqli möhürlərdə ixtisaslaşan istehsalçı olaraq Ruichen Sealing "Ayaq tipli Kombinə Mühür" təklif edir. Sızdırmazlıq halqası əla dinamik kompensasiya imkanlarını təmin edən nazik dodaqlı quruluşa malikdir. Onun unikal ayaq formalı sızdırmazlıq səthi - paz şəkilli yivdən ibarətdir - çirklənmə müqavimətini artırır və sürtünməni azaldır; bu xüsusi dizayn təzyiq müqavimətini əhəmiyyətli dərəcədə artırır və onu yüksək təzyiq və ultra yüksək təzyiq tətbiqləri üçün uyğun edir. Qeyd: Bu möhür qapalı yivlərdə quraşdırmaq üçün uyğun deyil.
Mühəndislik avadanlığı alıcılarından seçim və toplu sifarişlərlə bağlı sorğuları alqışlayırıq.

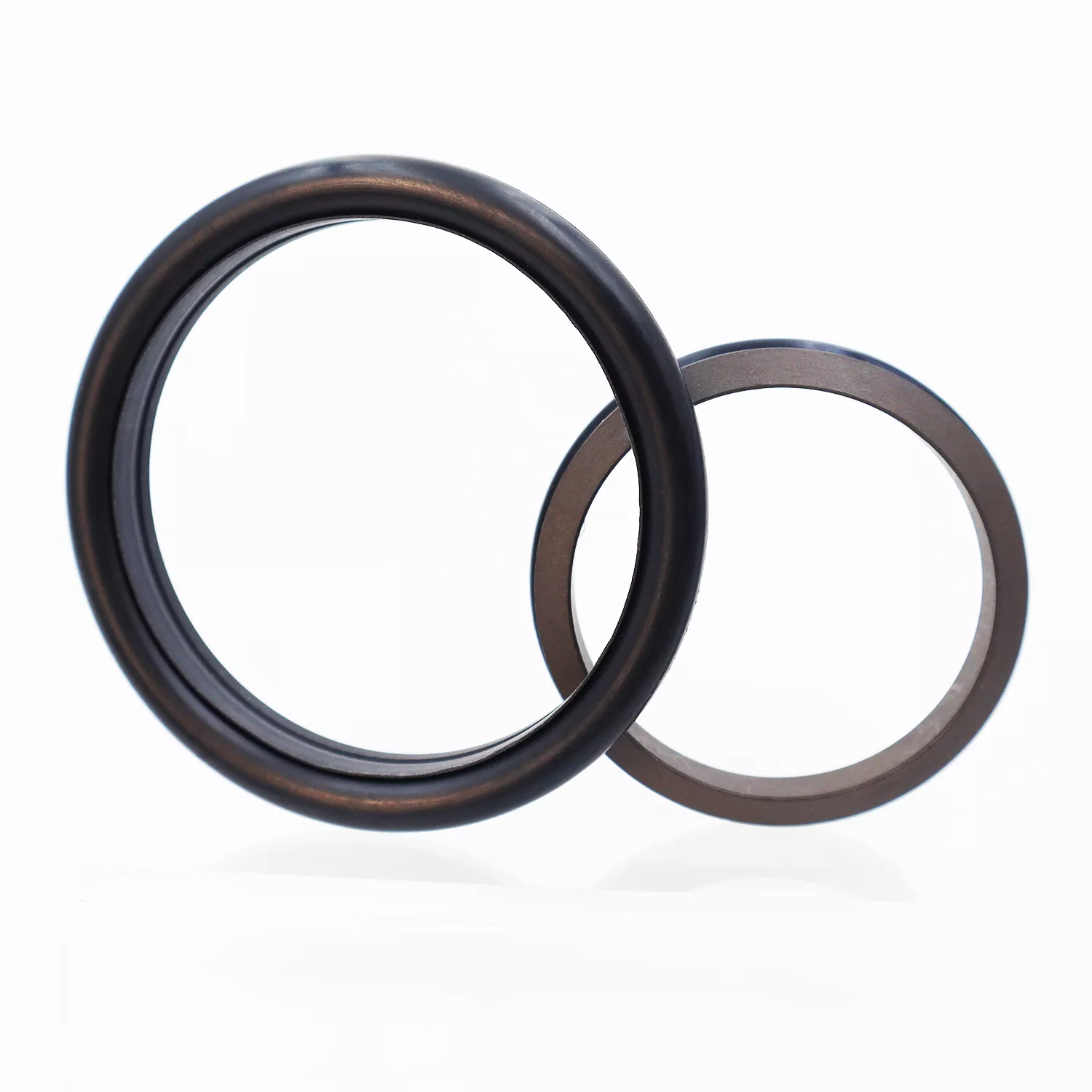

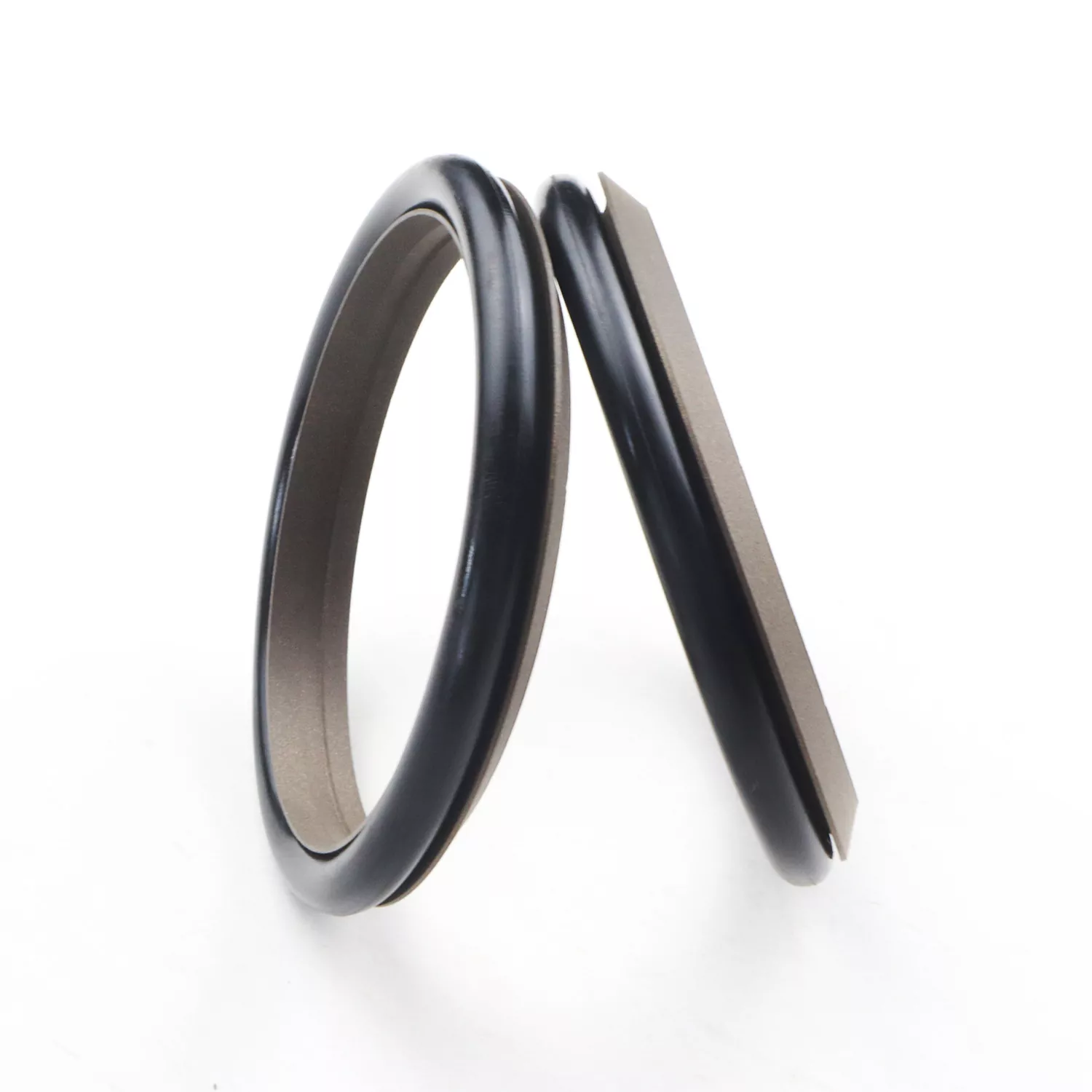

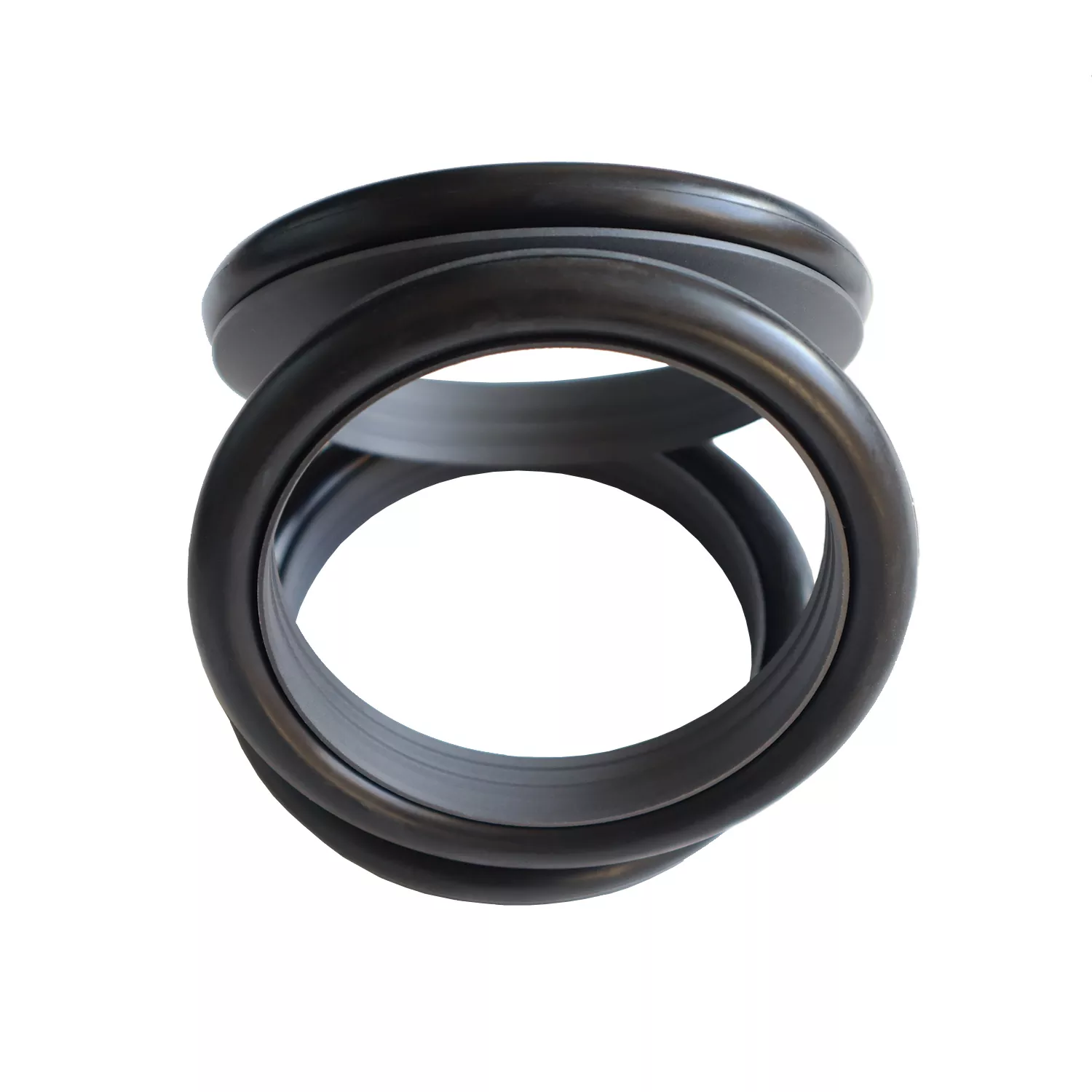

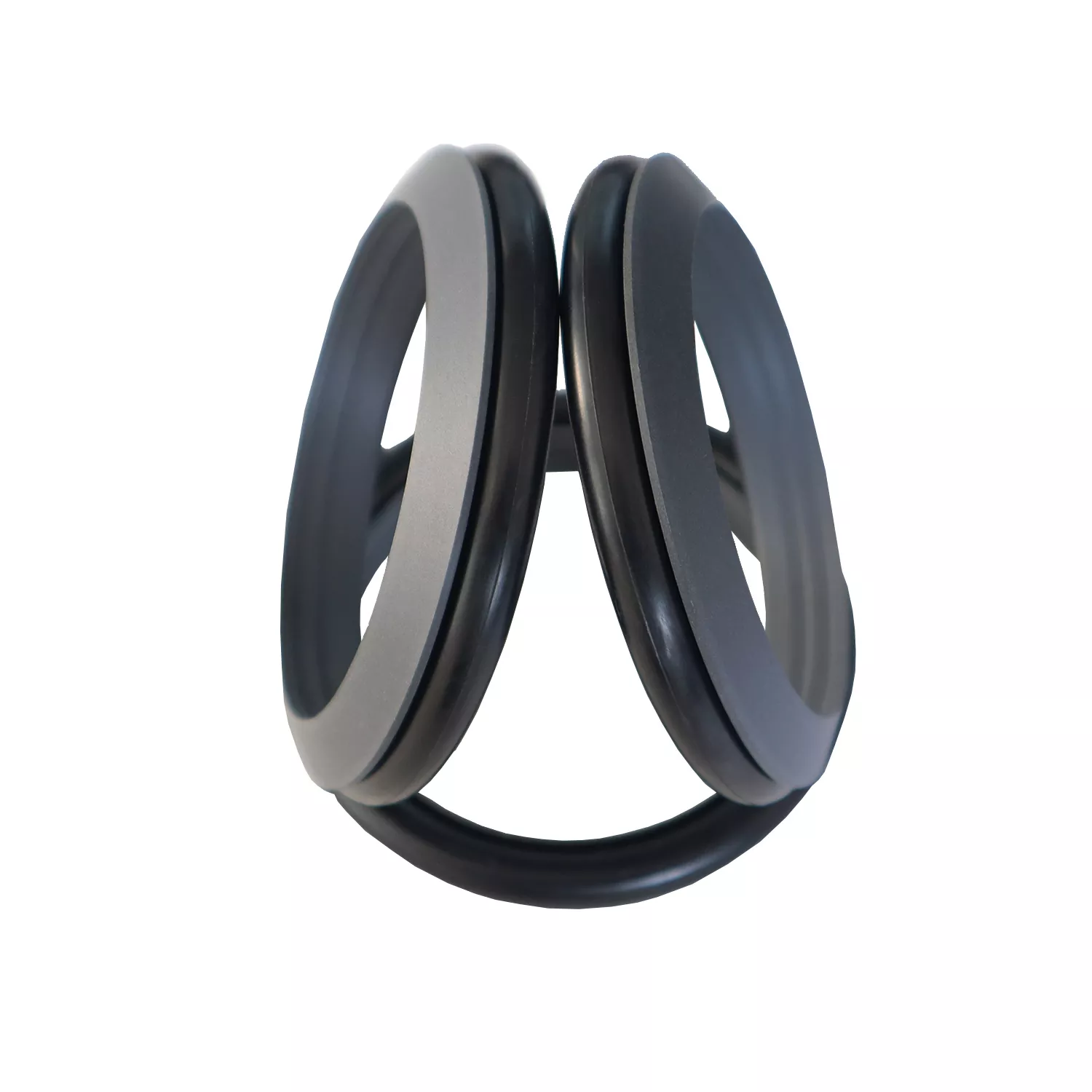

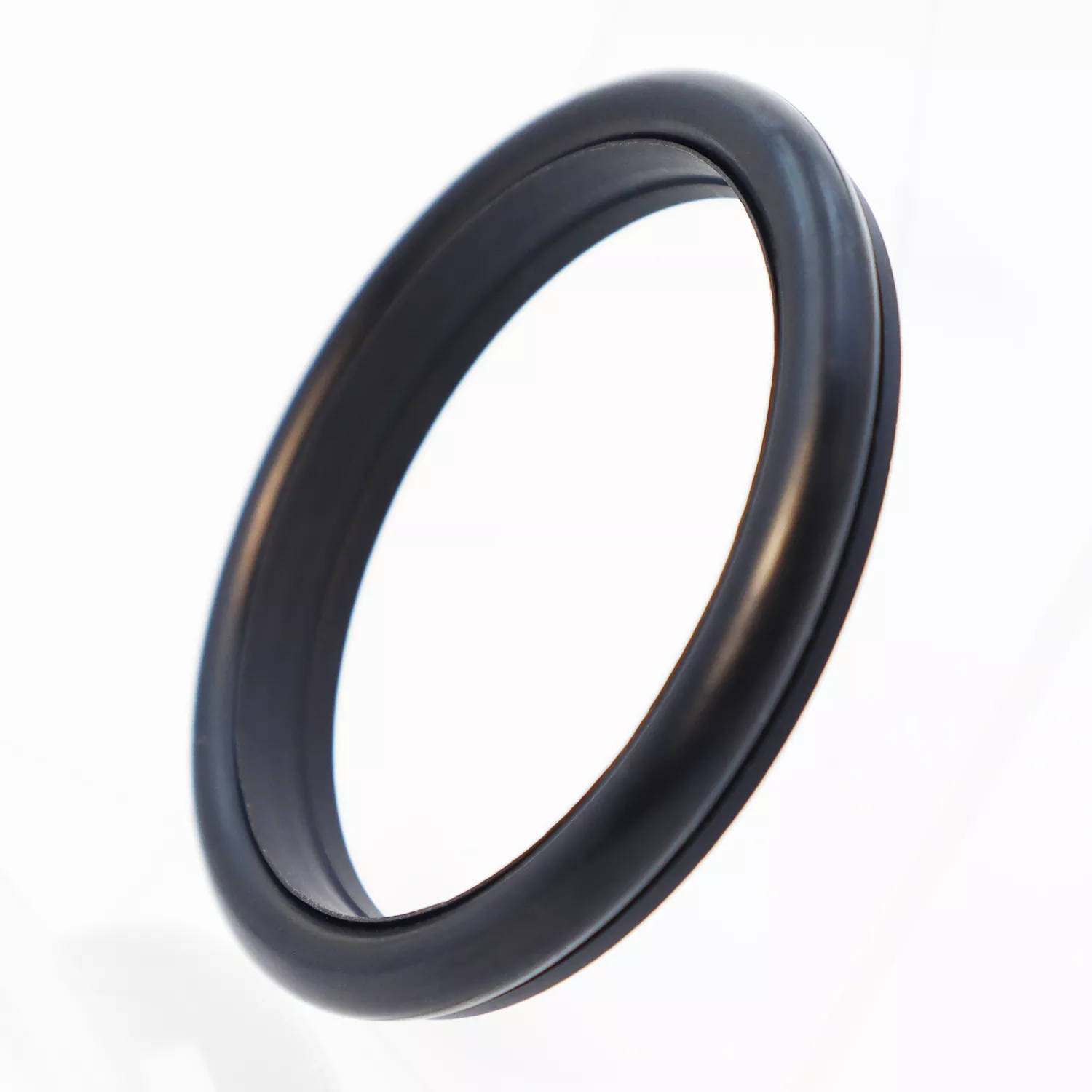

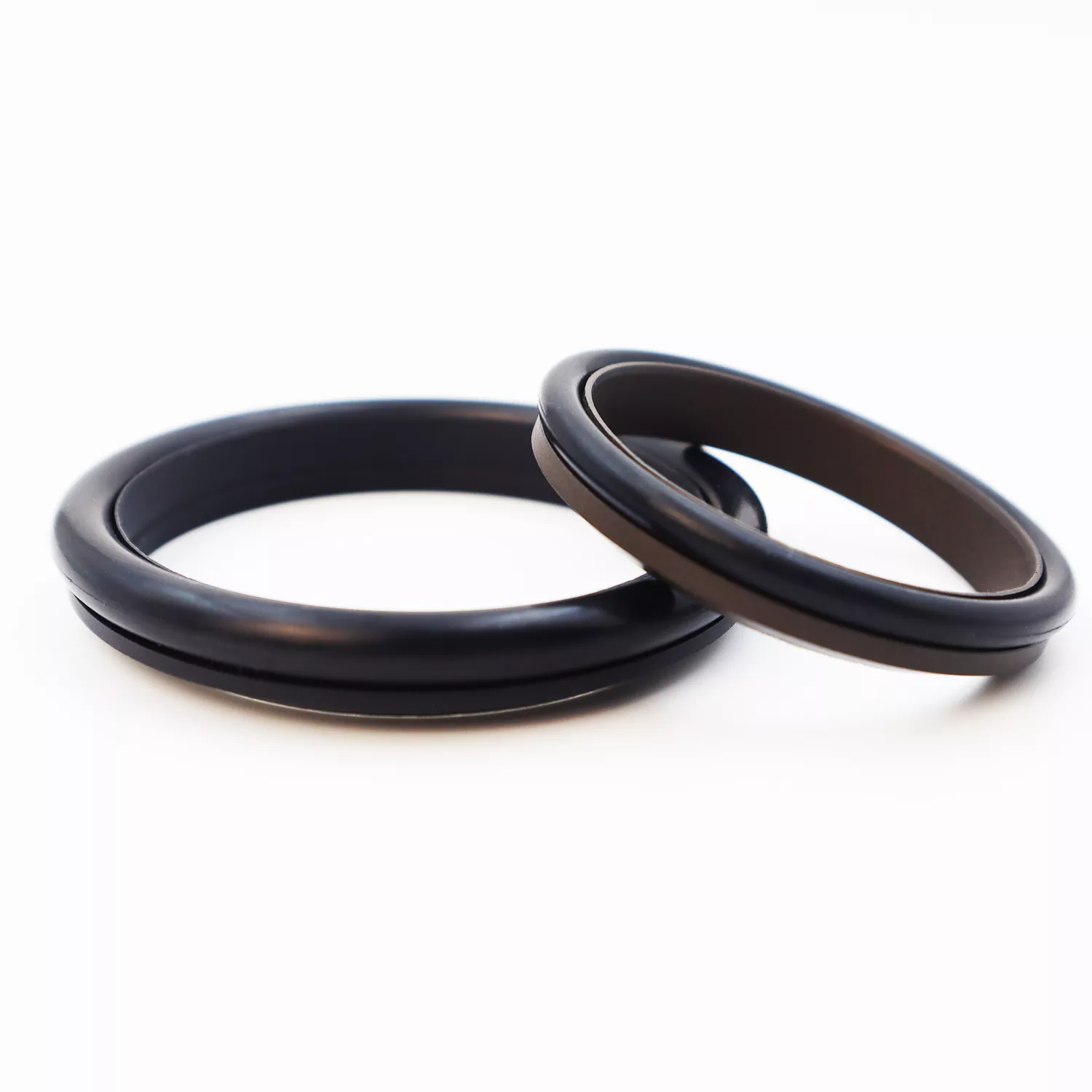

Ayaq tipli birləşdirilmiş möhür rezin O-halqa ilə birləşdirilmiş ayaq formalı sızdırmazlıq halqasından (PTFE və ya PTFE kompozitlərindən hazırlanmışdır) ibarətdir; hidravlik və pnevmatik pistonlu tətbiqlərdə tək təsirli sızdırmazlıq üçün nəzərdə tutulmuşdur.
O, müşayiət olunan O-halqa əsasında RC03 seriyasına və RC04 seriyasına (GB1235 seriyalı O-halqalarından istifadə edir) bölünür. Sızdırmazlıq halqası üstün dinamik kompensasiya təklif edən nazik dodaqlı dizayna malikdir və nəticədə əla sızdırmazlıq performansı əldə edilir. Ayaq formalı sızdırmazlıq səthindəki paz formalı yiv sürtünməni azaldaraq, sızdırmazlığın bütövlüyünü və çirklənməyə davamlılığını yaxşılaşdırır. Struktur dizayn həm də möhürün təzyiqlə işləmə imkanlarını artırır. Ümumiyyətlə, qapalı yivlərdə quraşdırıla bilməz.
1. Həm hidravlik, həm də pnevmatik tətbiqlər üçün uyğundur
2. Həm yüksək təzyiqli, həm də aşağı təzyiqli mühitlərdə əla sızdırmazlıq performansı
3. Aşağı sürtünmə; minimum başlanğıc müqaviməti və hamar hərəkət; bərabər dinamik və statik sürtünmə; sürüşmə effekti yoxdur
4. Uzun xidmət müddəti; yağsız yağlama tətbiqləri üçün uyğundur
5. Yüksək təzyiq və ultra yüksək təzyiqli möhürləmə tələblərini yerinə yetirə bilir
Məhdud dəyərlər eyni vaxtda baş verməməlidir.
|
Təzyiq (MPa) |
Temperatur (°C) |
Sürət (m/s) |
Media |
|
≤100 |
-35 ilə +100 (NBR O-ring ilə) |
≤6 |
Hidravlik yağ, odadavamlı mayelər (HFA/HFB), qaz və s. |
|
-20 ilə +180 (FKM O-ring ilə) |
1. Uyğun O-ring materiallarına aşağıdakılar daxildir: RO1 Nitril Kauçuk (NBR), RO2 Fluororubber (FKM) və s.
2. Sızdırmazlıq halqasının materialı: Standart material PTFE3; digər mövcud variantlara PTFE2, PTFE4 və digər yüksək performanslı materiallar daxildir.

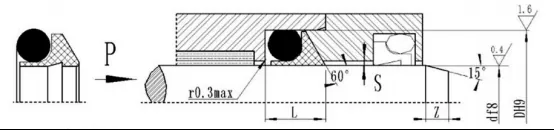

Sifariş Modeli: RC03—80x89x10-PTFE3-R01
Model - Çubuq diametri x Yiv diametri x Oluğun eni PTFE3 - Dəyişdirilmiş PTFE material kodu R01 - O-ring material kodu
Məhsullar spesifikasiyalar cədvəlində göstərilən istənilən ölçüdə istehsal oluna bilər.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~17 |
d+4.7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
d+9.0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109~670 |
d+12.0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>1600 |
d+21.2 |
22 |
0.7 |
0.6 |
20 |
12 |
Qeydlər: 1. >60 MPa təzyiqlər üçün möhür əsas sahəsində H8/f8 uyğun tolerantlıqdan istifadə edin; ultra yüksək təzyiqli sızdırmazlıq üçün, Smax < 0,05.
2. Qapalı yivli struktur tələb olunarsa, ofislə məsləhətləşin.
GB1235 O-ringlərlə uyğun gəlir; spesifikasiya cədvəlində sadalanan istənilən ölçüdə məhsullar istehsal oluna bilər.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40 ~ 150 |
d+9.8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~1500 |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
