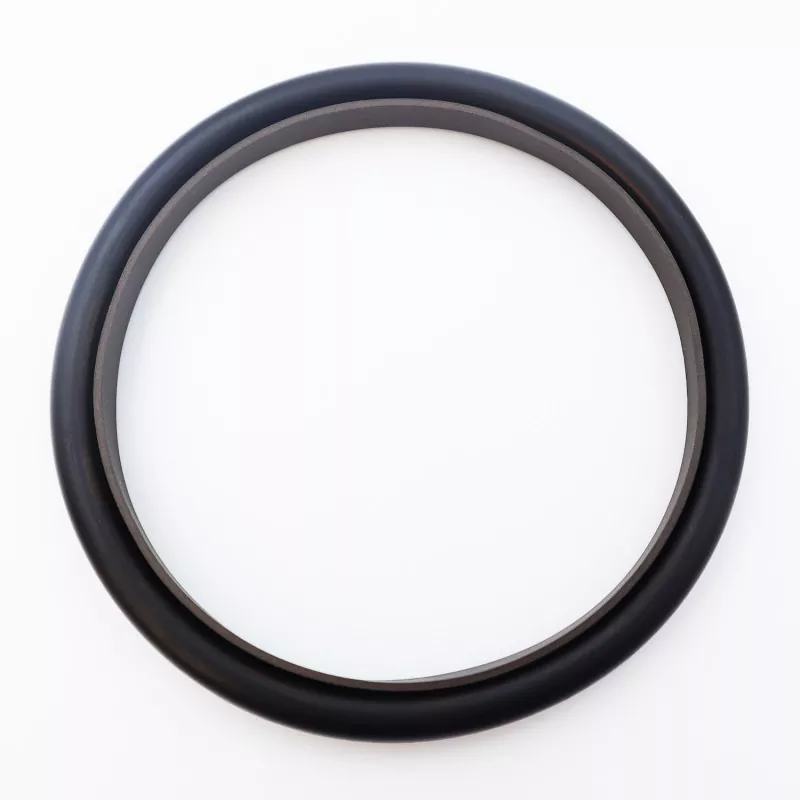

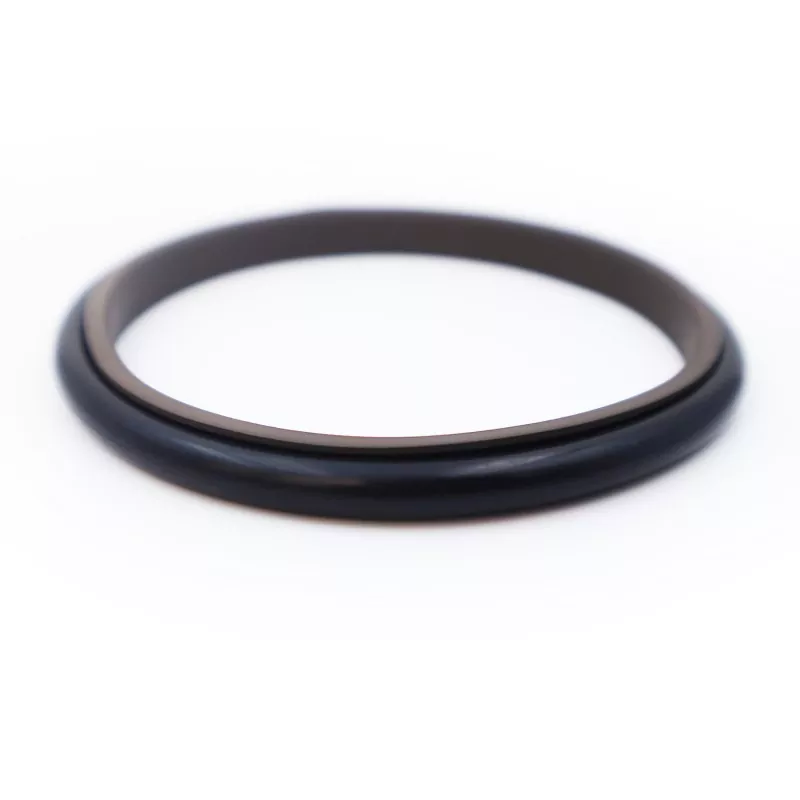

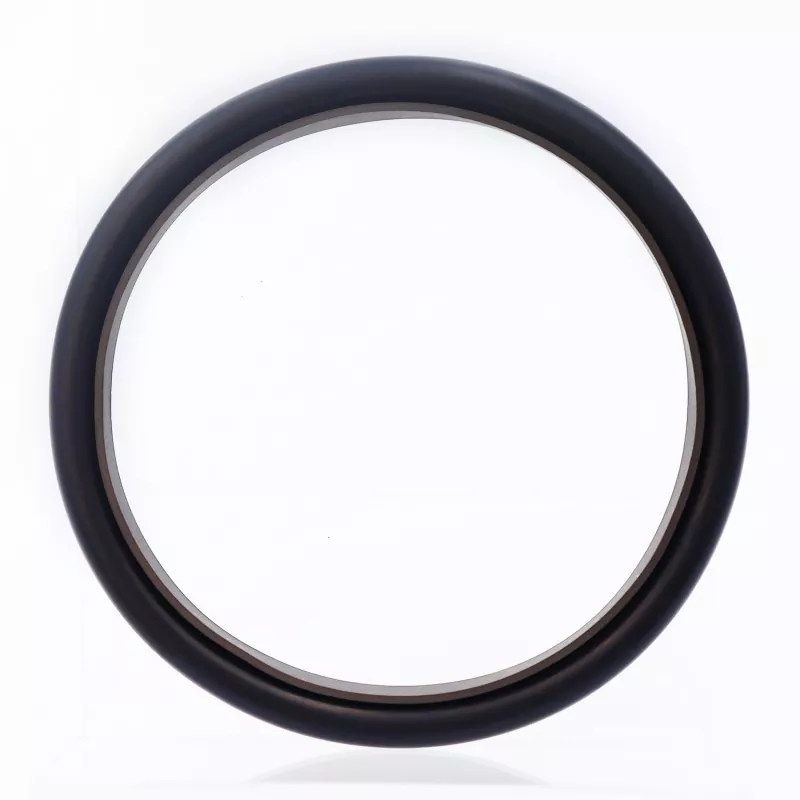

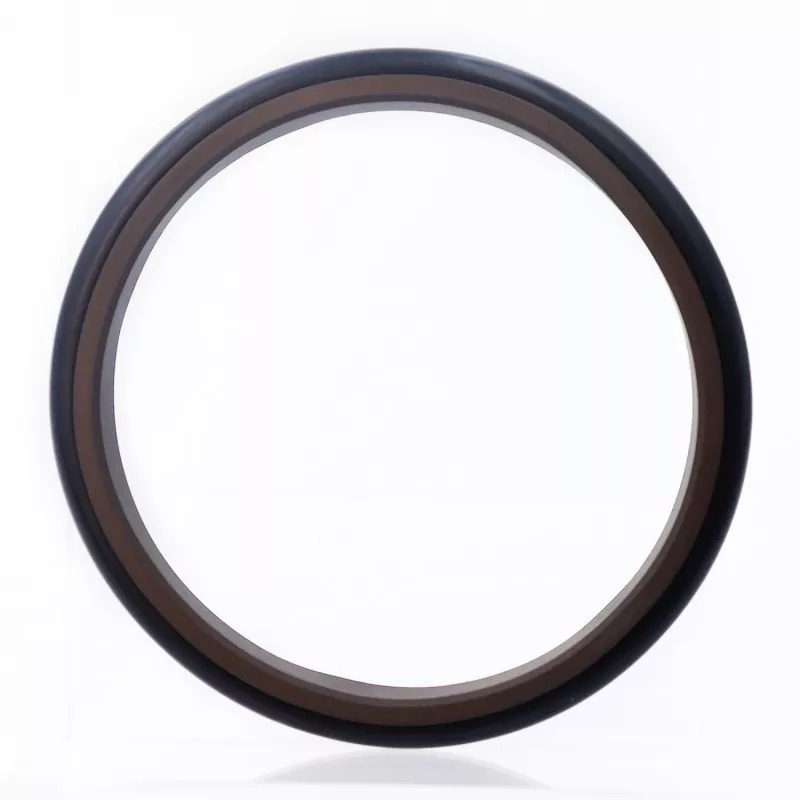

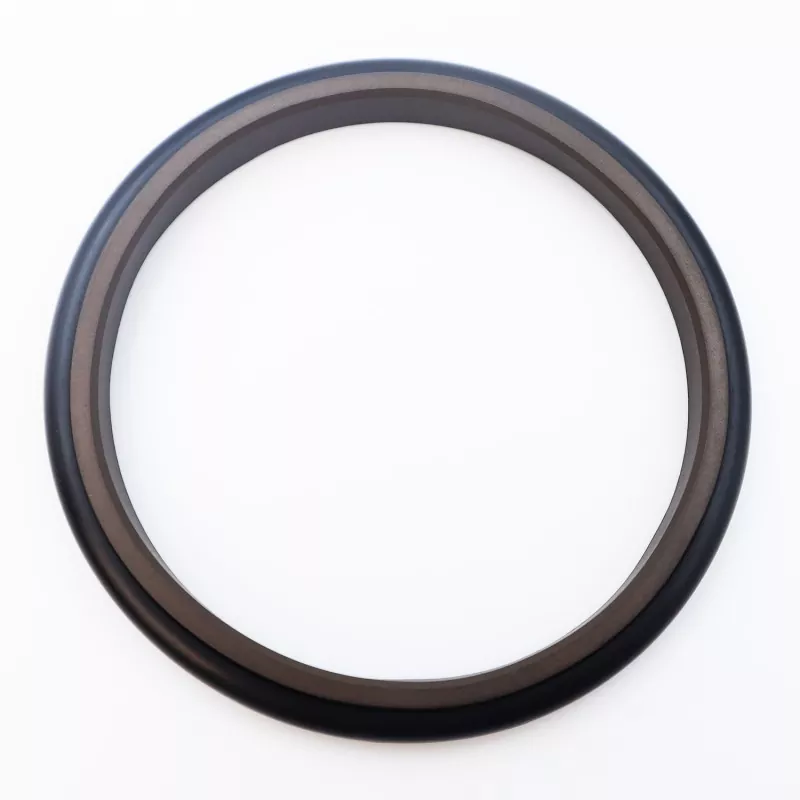

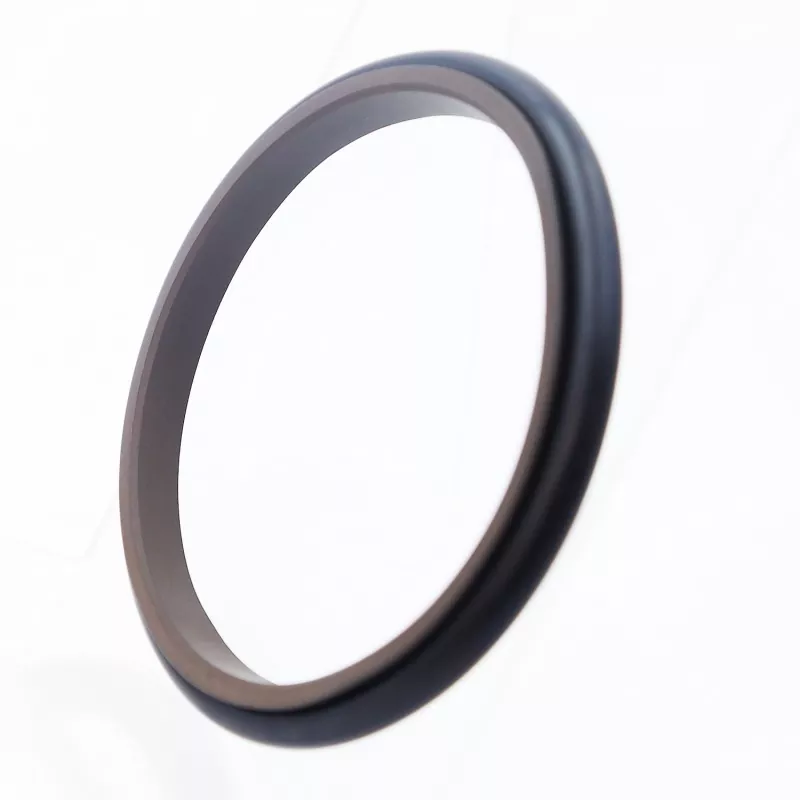

Üçbucaqlı birləşmə möhürü üçbucaqlı PTFE sızdırmazlıq halqasından və rezin O-halqadan ibarətdir; hidravlik və pnevmatik pistonlu tətbiqlərdə tək təsirli təzyiq sızdırmazlığı üçün nəzərdə tutulmuşdur. O-ring radial qüvvə təmin edir və sızdırmazlıq halqasının aşınmasını kompensasiya edir. Sızdırmazlıq halqasının nazik dodaqlı dizaynı sayəsində o, əla təqib kompensasiyası və sızdırmazlıq performansı təklif edir. 30 mm-dən kiçik çubuq diametrləri üçün bölünmüş (açıq tipli) yiv dizaynı istifadə edilməlidir.
1. Həm hidravlik, həm də pnevmatik tətbiqlər üçün uyğundur;
2. Aşağı sürtünmə, aşağı qırılma müqaviməti, hamar hərəkət, bərabər dinamik və statik sürtünmə və çubuq sürüşməsi yoxdur;
3. Uzun xidmət müddəti; yağsız yağlama tətbiqləri üçün uyğundur;
4. Kompakt dizayn; quraşdırmaq və saxlamaq asan;
Limit dəyərləri eyni vaxtda baş verməməlidir.
|
Təzyiq (MPa) |
Temperatur (°C) |
Sürət m/s |
Media |
|
≤20 |
-35 ilə +100 (NBR O-ring ilə) |
≤6 |
Mineral əsaslı hidravlik yağlar, odadavamlı mayelər (HFA/HFB), qazlar və s. |
|
-20 ilə +180 (FKM O-ring ilə) |
1. Uyğun O-ring materiallarına aşağıdakılar daxildir: R01 Nitril Kauçuk (NBR), R02 Fluororubber (FKM) və s.
2. Sızdırmazlıq halqasının materialı: Standart material PTFE3; alternativ materiallara PTFE1, PTFE2 və PTFE4 daxildir.
Sifariş Modeli: RC14—80—PTFE3—R01
RC14 – Model 80 – Şaftın diametri d – PTFE (Material Kodu R01) – O-ring Material Kodu
Məhsullar spesifikasiyalar cədvəlində göstərilən istənilən ölçüdə istehsal oluna bilər.
|

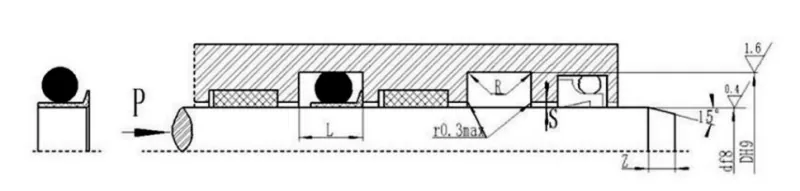

Şaft diametri diapazonu d f8 |
Yiv diametri D H9 |
Yiv eni L+0.2 |
Künc radiusu Rmax |
Radial boşluq S |
pax Z |
O-ring telin diametri et |
|
8~17 |
d+5.2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18~39 |
d+6.6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109~1500 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
Qeyd: Mil diametri ≤30 mm üçün açıq yivlərdən istifadə etmək tövsiyə olunur.
