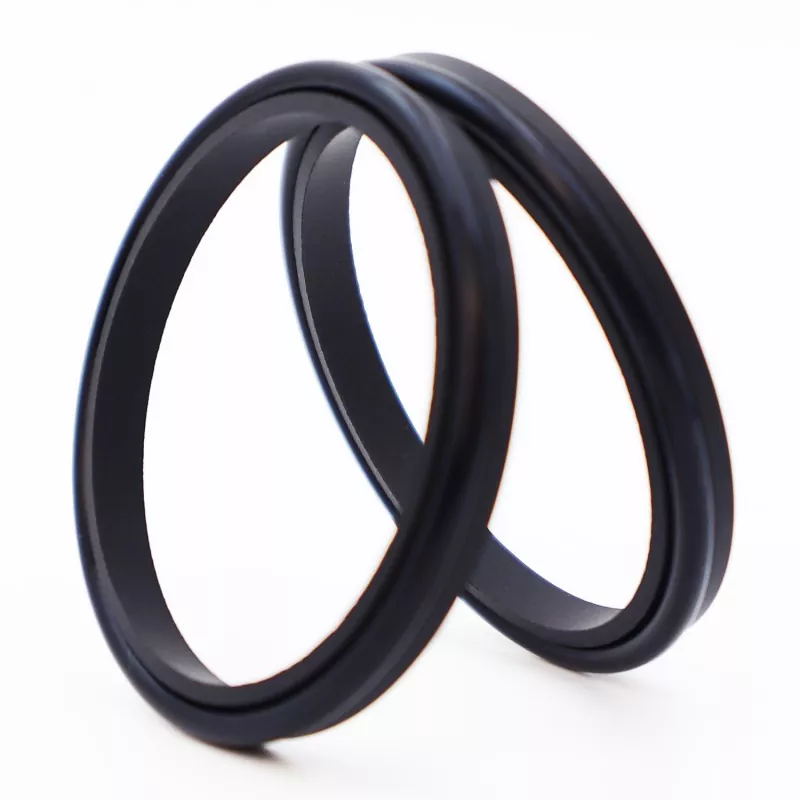

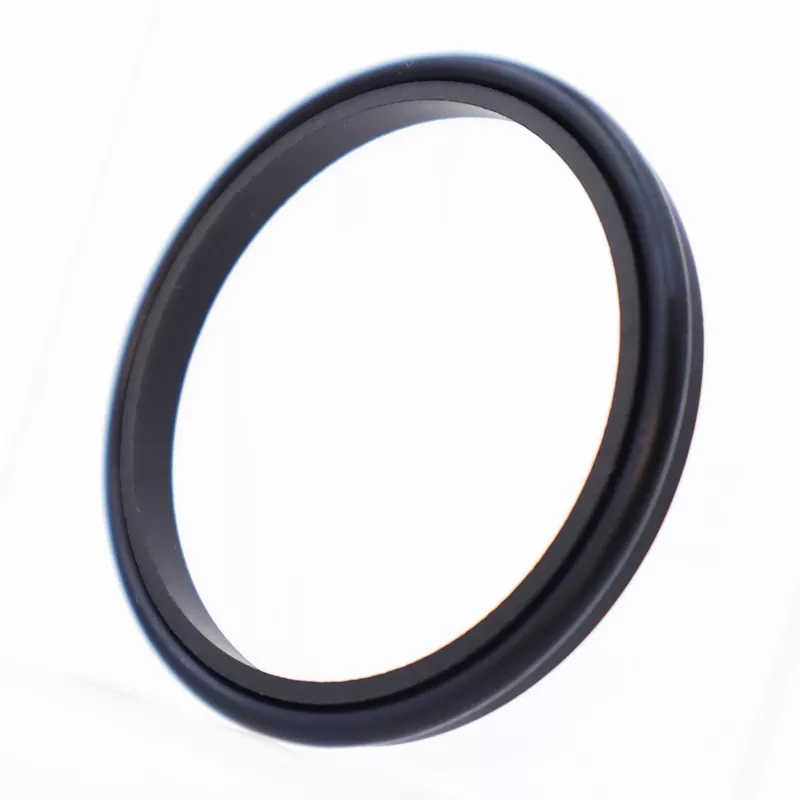

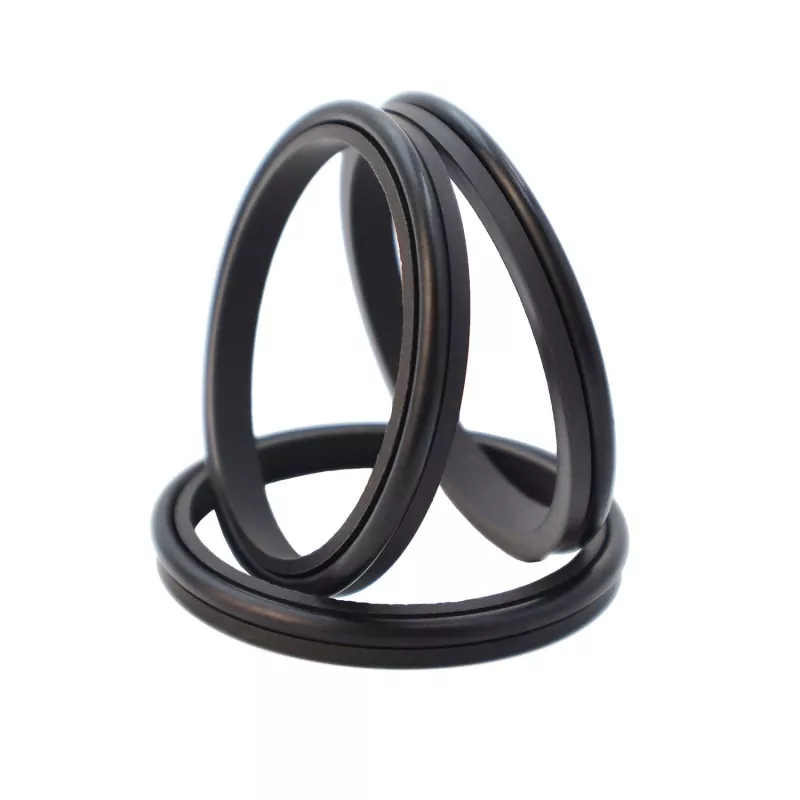

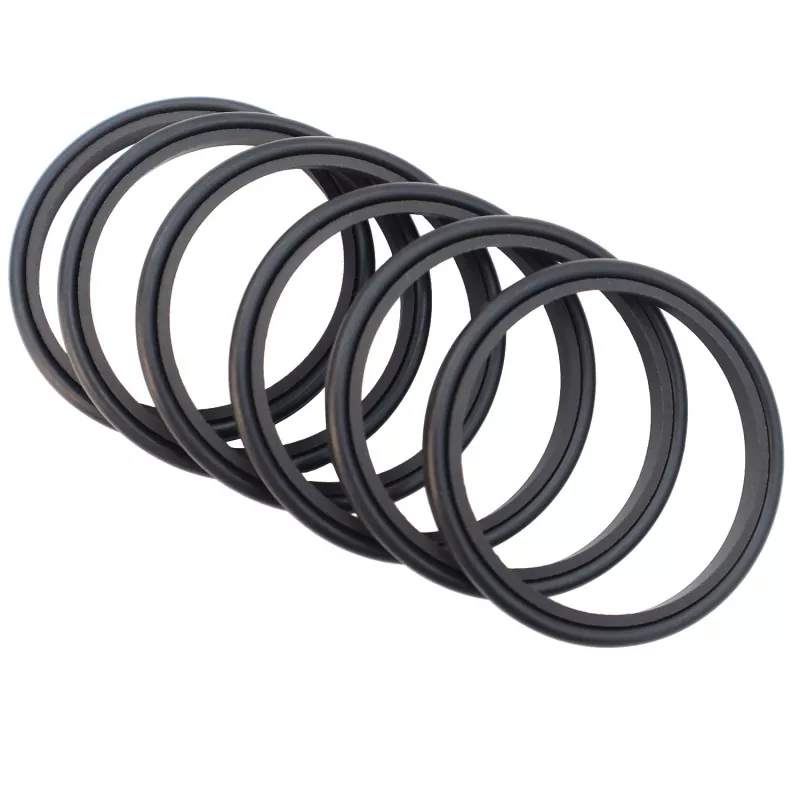

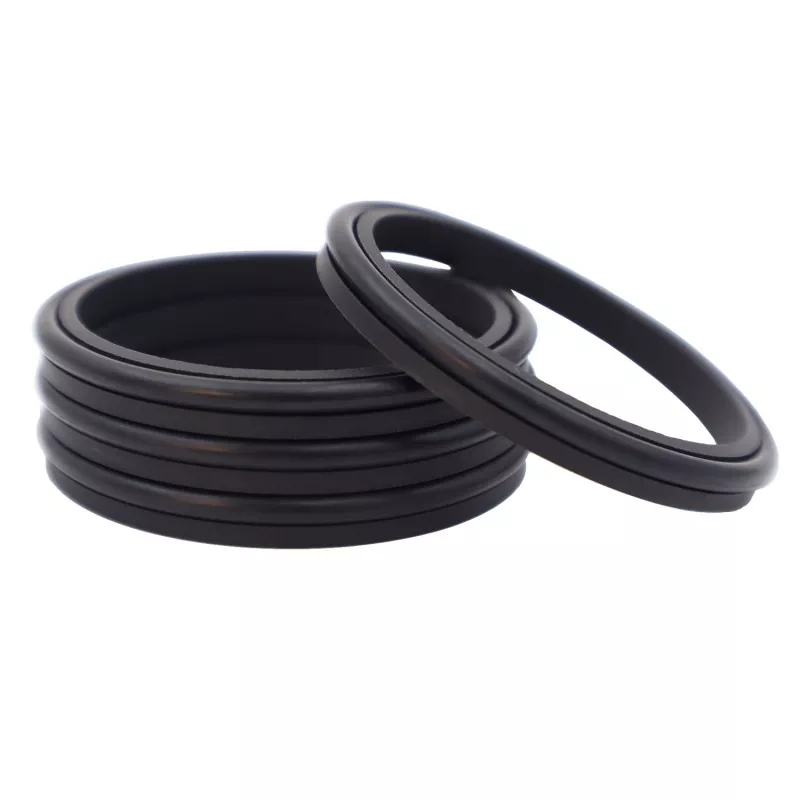

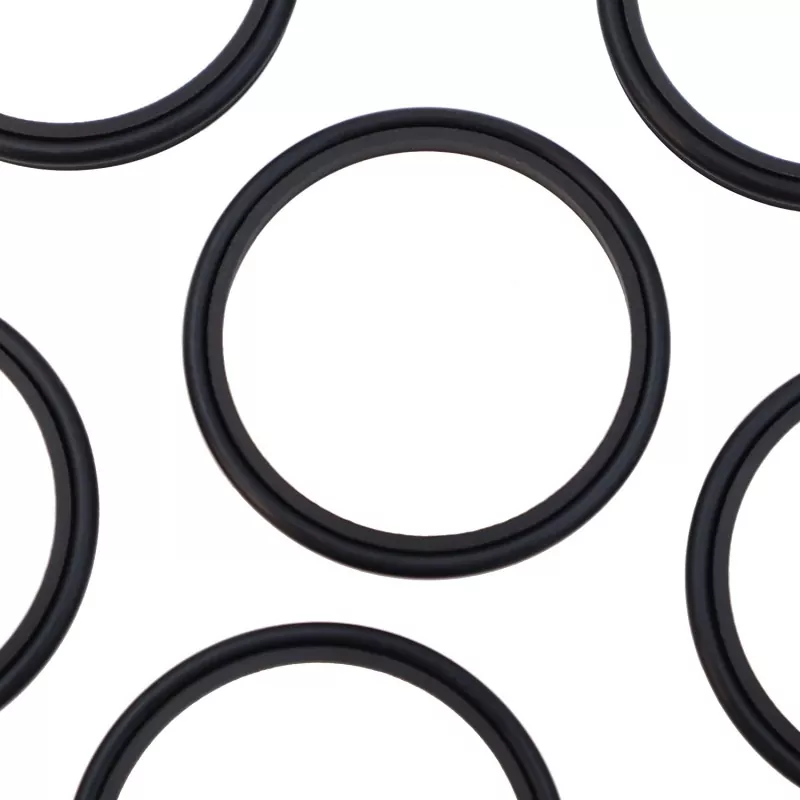

Tək Dodaqlı Kombinə Silecek Seal, doldurulmuş PTFE tək dodaqlı silecek halqasından və rezin O-halqadan ibarət tək hərəkətli silecek möhürüdür; tozu təmizləmək və sistemin çirklənməsinin qarşısını almaq funksiyasını yerinə yetirir. Qarşılıqlı, salınan və ya spiral hərəkət tətbiqləri üçün uyğundur.
|
Təzyiq (MPa) |
Temperatur (°C) |
Sürət m/s |
Media |
|
- |
-35 ilə +100 (NBR O-ring ilə) |
6 |
Hidravlik yağ, emulsiya, su və s. |
|
-20 ilə +200 (FKM O-ring ilə) |
Sifariş Modeli: RCF03—80-PTFE3—R01
RCF03 – Model | 80 – Mil diametri | PTFE3 – Ümumi məqsədli dəyişdirilmiş PTFE | R01 - Rezin komponentlər üçün material kodu
Nitril Kauçuk (NBR) – R01 | Flüororezin (FKM) – R02
Məhsullar müəyyən edilmiş parametr diapazonunda istənilən ölçüdə təqdim edilə bilər.
|

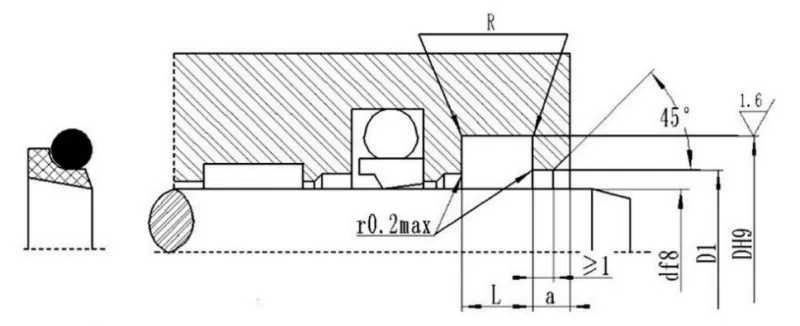

Şaft diametri diapazonu d f8 |
Yiv diametri D H9 |
Yiv eni L+0.2 |
Təmizləmə çuxurunun diametri D1 H11 |
Açılış genişliyini təmizləyin a ≥ |
Künc radiusu R≤ |
O-ring Kesitin diametri et |
|
4~11 |
d+4.8 |
3.7 |
d+1.5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6.8 |
5.0 |
d+1.5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8.8 |
6.0 |
d+1.5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12.2 |
8.4 |
d+2.0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16.0 |
11.0 |
d+2.0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20.0 |
14.0 |
d+2.5 |
5 |
2.0 |
8.60 |
